CITROEN C4 CACTUS 2018 Libretti Di Uso E manutenzione (in Italian)

99
C4-cactus_it_Chap05_securite_ed01-2016

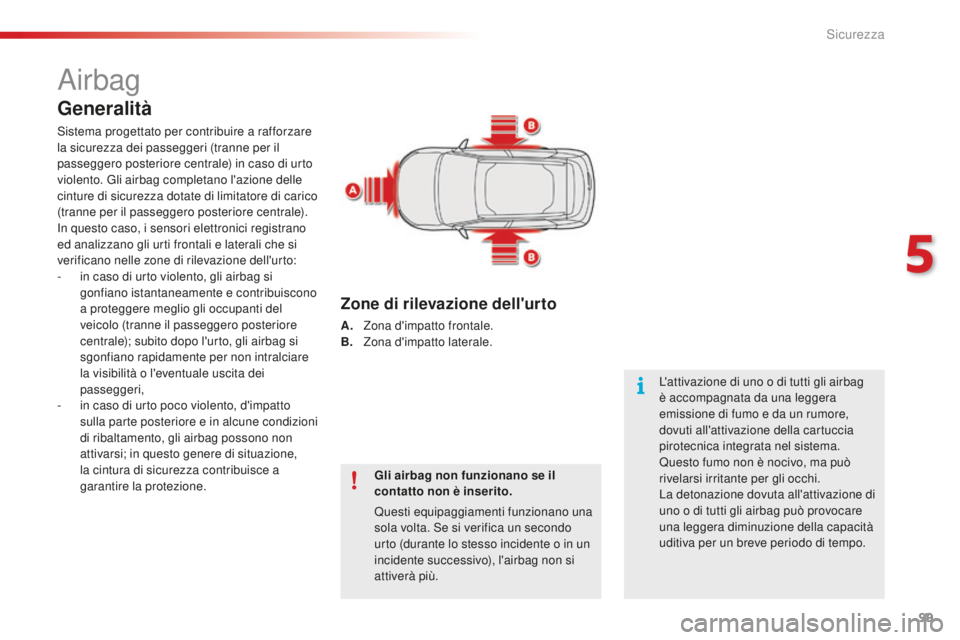

Airbag
Generalità
Sistema progettato per contribuire a rafforzare
la sicurezza dei passeggeri (tranne per il
passeggero posteriore centrale) in caso di urto
violento. Gli airbag completano l'azione delle
cinture di sicurezza dotate di limitatore di carico
(tranne per il passeggero posteriore centrale).
In questo caso, i sensori elettronici registrano
ed analizzano gli urti frontali e laterali che si
verificano nelle zone di rilevazione dell'urto:
-
i
n caso di urto violento, gli airbag si
gonfiano istantaneamente e contribuiscono
a proteggere meglio gli occupanti del
veicolo (tranne il passeggero posteriore
centrale); subito dopo l'urto, gli airbag si
sgonfiano rapidamente per non intralciare
la visibilità o l'eventuale uscita dei
passeggeri,
-

i
n caso di urto poco violento, d'impatto
sulla parte posteriore e in alcune condizioni
di ribaltamento, gli airbag possono non
attivarsi; in questo genere di situazione,
la cintura di sicurezza contribuisce a
garantire la protezione. Gli airbag non funzionano se il
contatto non è inserito.
Questi equipaggiamenti funzionano una
sola volta. Se si verifica un secondo
urto (durante lo stesso incidente o in un
incidente successivo), l'airbag non si
attiverà più.L'attivazione di uno o di tutti gli airbag
è accompagnata da una leggera
emissione di fumo e da un rumore,
dovuti all'attivazione della cartuccia
pirotecnica integrata nel sistema.
Questo fumo non è nocivo, ma può
rivelarsi irritante per gli occhi.
La detonazione dovuta all'attivazione di
uno o di tutti gli airbag può provocare
una leggera diminuzione della capacità
uditiva per un breve periodo di tempo.
Zone di rilevazione dell'urto
A. Zona d'impatto frontale.
B. Z
ona d'impatto laterale.
5
Sicurezza

100
C4-cactus_it_Chap05_securite_ed01-2016

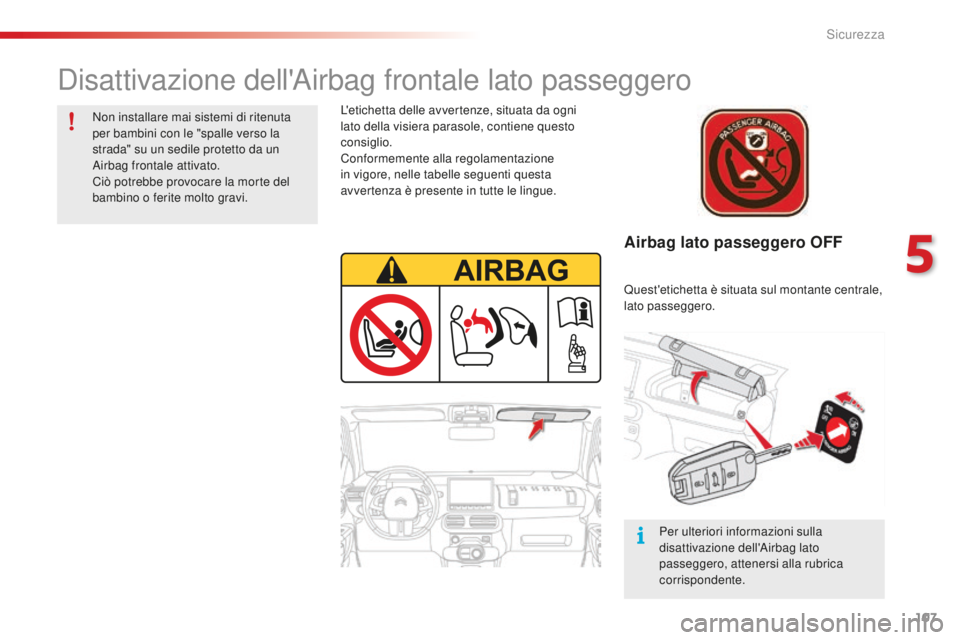

Disattivazione airbag frontale
passeggero
Può essere disattivato solo l'airbag frontale
passeggero.
F
A
contatto disinserito , inserire la chiave
nel comando di disattivazione dell'airbag
del passeggero.
F

R
uotarla sulla posizione "OFF" .
F

E
strarla mantenendo questa posizione.All'inserimento del contatto, questa
spia si accende sul display delle
spie delle cinture di sicurezza. Resta
accesa per tutta la durata della
disattivazione. Per garantire la sicurezza, quando un
seggiolino per bambini "con schienale
verso la strada" viene collocato sul
sedile del passeggero anteriore,
l'airbag frontale del passeggero deve
tassativamente essere disattivato.
Altrimenti il bambino rischia ferite
gravi o addiritura mortali in caso di
attivazione dell'airbag.
Riattivazione airbag frontale
passeggero
Quando si rimuove il seggiolino per bambini
"
spalle verso la strada ", a contatto interrotto ,
portare il comando sulla posizione "ON" per
attivare nuovamente l'airbag e garantire la
sicurezza del passeggero anteriore in caso di urto.

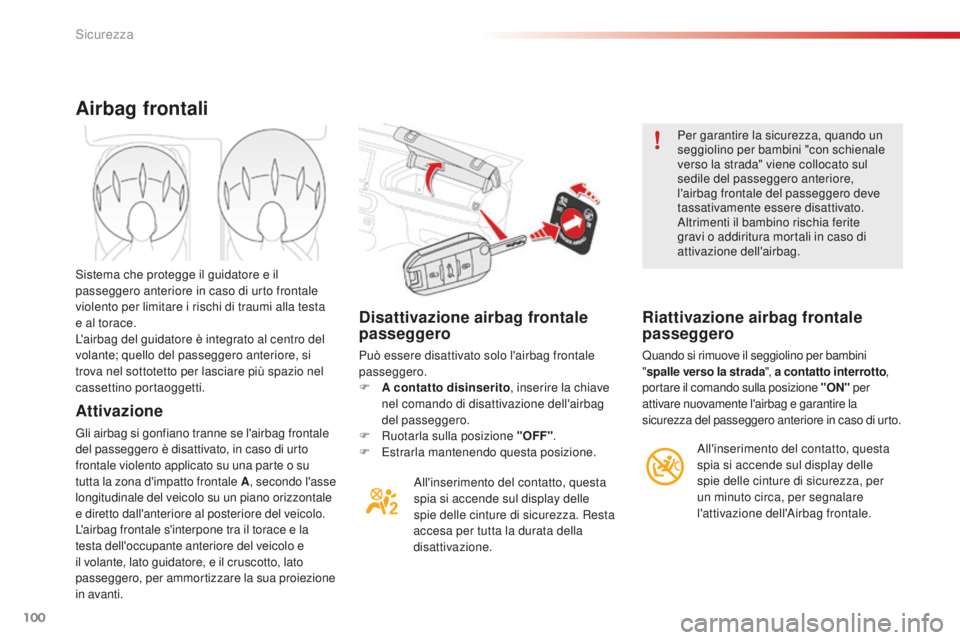

Airbag frontali
Attivazione
Gli airbag si gonfiano tranne se l'airbag frontale
del passeggero è disattivato, in caso di urto
frontale violento applicato su una parte o su
tutta la zona d'impatto frontale A , secondo l'asse
longitudinale del veicolo su un piano orizzontale
e diretto dall'anteriore al posteriore del veicolo.
L'airbag frontale s'interpone tra il torace e la
testa dell'occupante anteriore del veicolo e
il volante, lato guidatore, e il cruscotto, lato
passeggero, per ammortizzare la sua proiezione
in avanti. Sistema che protegge il guidatore e il
passeggero anteriore in caso di urto frontale
violento per limitare i rischi di traumi alla testa
e al torace.
L'airbag del guidatore è integrato al centro del
volante; quello del passeggero anteriore, si
trova nel sottotetto per lasciare più spazio nel
cassettino portaoggetti.
All'inserimento del contatto, questa
spia si accende sul display delle
spie delle cinture di sicurezza, per
un minuto circa, per segnalare
l'attivazione dell'Airbag frontale.
Sicurezza

101
C4-cactus_it_Chap05_securite_ed01-2016

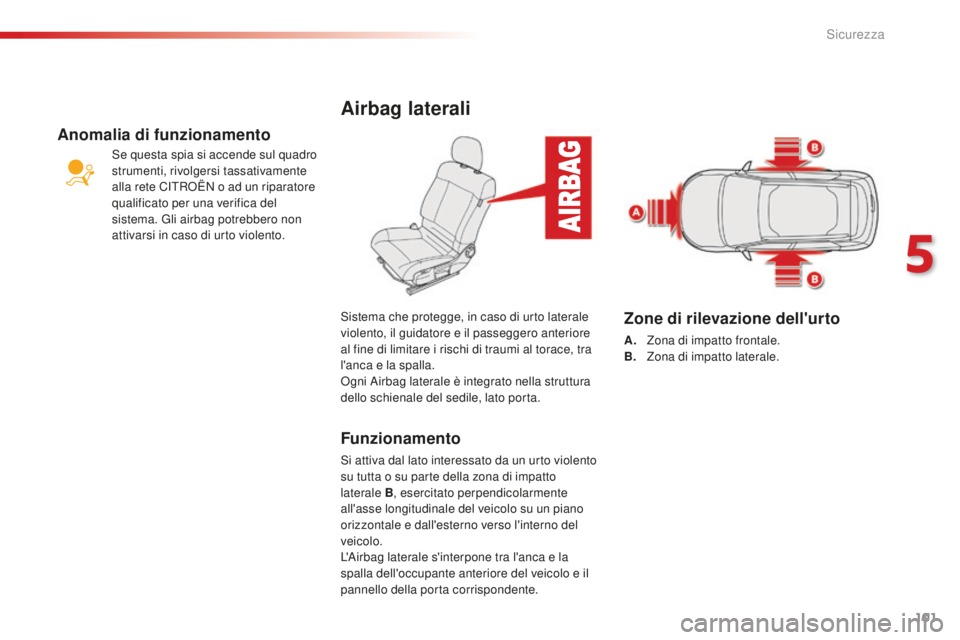

Airbag laterali
Funzionamento
Si attiva dal lato interessato da un urto violento
su tutta o su parte della zona di impatto
laterale B, esercitato perpendicolarmente
all'asse longitudinale del veicolo su un piano
orizzontale e dall'esterno verso l'interno del
veicolo.
L'Airbag laterale s'interpone tra l'anca e la
spalla dell'occupante anteriore del veicolo e il
pannello della porta corrispondente. Sistema che protegge, in caso di urto laterale
violento, il guidatore e il passeggero anteriore
al fine di limitare i rischi di traumi al torace, tra
l'anca e la spalla.
Ogni Airbag laterale è integrato nella struttura
dello schienale del sedile, lato porta.
Zone di rilevazione dell'urto
A. Zona di impatto frontale.
B. Zona di impatto laterale.
Anomalia di funzionamento
Se questa spia si accende sul quadro
strumenti, rivolgersi tassativamente
alla rete CITROËN o ad un riparatore
qualificato per una verifica del
sistema. Gli airbag potrebbero non
attivarsi in caso di urto violento.
5
Sicurezza

102
C4-cactus_it_Chap05_securite_ed01-2016
In caso di urto lieve o di urto laterale
lieve o di cappottamento, gli Airbag
potrebbero non attivarsi.
In caso di urto posteriore o frontale,
nessun Airbag laterale si attiva.
Sistema che contribuisce a rafforzare la
protezione, in caso di urto laterale violento,
del guidatore e dei passeggeri (tranne il
passeggero posteriore centrale) e limita i rischi
di traumi alla testa.
Ogni Airbag a tendina è integrato nei montanti
e nella parte superiore dell'abitacolo.

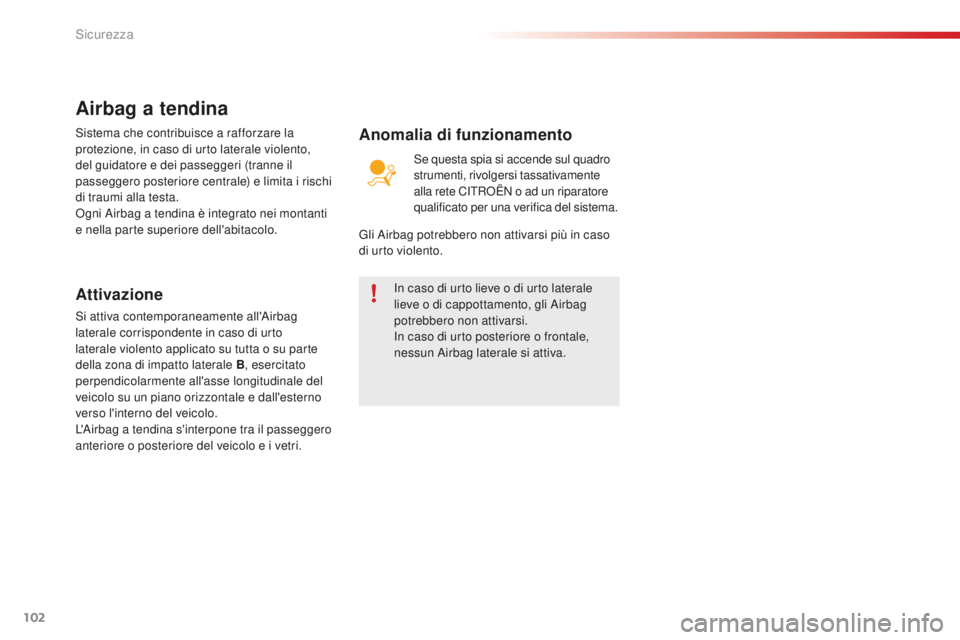

Airbag a tendina
Attivazione
Si attiva contemporaneamente all'Airbag
laterale corrispondente in caso di urto
laterale violento applicato su tutta o su parte
della zona di impatto laterale B
, esercitato
perpendicolarmente all'asse longitudinale del
veicolo su un piano orizzontale e dall'esterno
verso l'interno del veicolo.
L'Airbag a tendina s'interpone tra il passeggero
anteriore o posteriore del veicolo e i vetri. Se questa spia si accende sul quadro
strumenti, rivolgersi tassativamente
alla rete CITROËN o ad un riparatore
qualificato per una verifica del sistema.
Anomalia di funzionamento
Gli Airbag potrebbero non attivarsi più in caso
di urto violento.
Sicurezza

103
C4-cactus_it_Chap05_securite_ed01-2016
Sedersi in modo normale e verticale.
Agganciare la cintura di sicurezza e
posizionarla correttamente.
Tra i passeggeri anteriori e gli Airbag non
devono trovarsi bambini, animali, oggetti.
Non fissare o incollare oggetti in prossimità
o sulla traiettoria d'apertura degli Airbag,
perché ciò potrebbe provocare ferite durante
l'attivazione.
Non modificare la definizione d’origine del
veicolo, particolarmente nella zona d'azione
degli Airbag.
Dopo un incidente o il furto del veicolo, far
verificare i sistemi Airbag.
Qualsiasi intervento sul sistema deve essere
realizzato esclusivamente presso la rete
CITROËN oppure presso un riparatore
qualificato.
Anche rispettando le precauzioni qui sopra,
non sono esclusi rischi di ferite o di leggere
ustioni alla testa, al torace e alle braccia
in caso di attivazione dell'Airbag. Infatti
l'Airbag si gonfia quasi immediatamente (in
pochi millesimi di secondo), poi si sgonfia
emettendo gas caldi attraverso i fori previsti
allo scopo.Airbag frontali
Non guidare tenendo le mani sulle razze o
sulla parte centrale del volante.
Non appoggiare i piedi sul cruscotto lato
passeggero.
Non fumare: l'attivazione degli Airbag può
provocare scottature o ferite causate da
sigarette.
Non smontare o forare il volante, non
sottoporlo ad urti violenti.
Non fissare o incollare oggetti sul volante,
sul cruscotto o sulla visiera parasole lato
passeggero, ciò potrebbe provocare ferite in
caso di attivazione degli airbag.

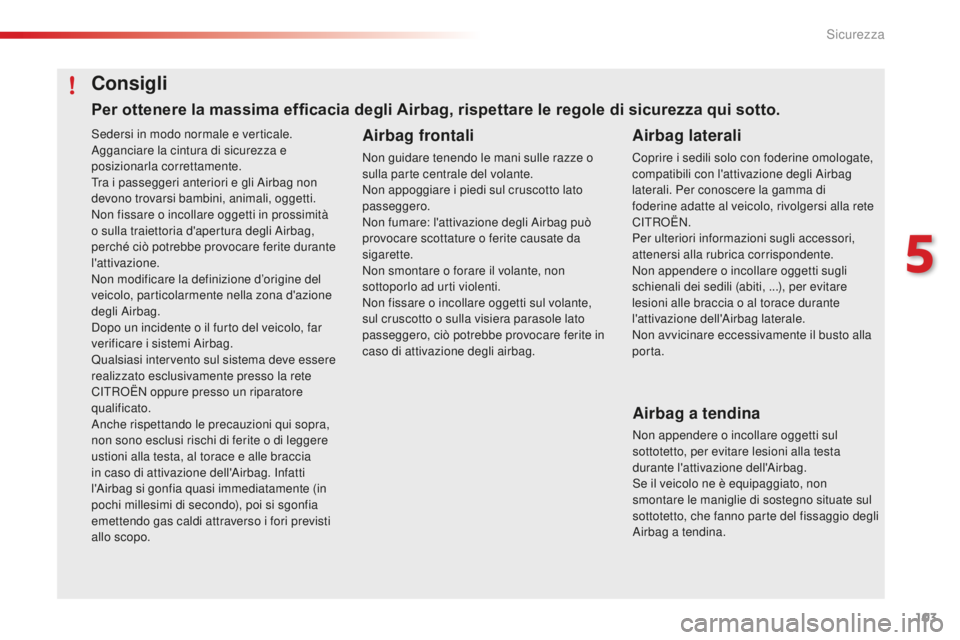

Consigli
Airbag laterali
Coprire i sedili solo con foderine omologate,
compatibili con l'attivazione degli Airbag
laterali. Per conoscere la gamma di
foderine adatte al veicolo, rivolgersi alla rete
CITROËN.
Per ulteriori informazioni sugli accessori,
attenersi alla rubrica corrispondente.
Non appendere o incollare oggetti sugli
schienali dei sedili (abiti, ...), per evitare
lesioni alle braccia o al torace durante
l'attivazione dell'Airbag laterale.
Non avvicinare eccessivamente il busto alla
porta.
Airbag a tendina
Non appendere o incollare oggetti sul
sottotetto, per evitare lesioni alla testa
durante l'attivazione dell'Airbag.
Se il veicolo ne è equipaggiato, non
smontare le maniglie di sostegno situate sul
sottotetto, che fanno parte del fissaggio degli
Airbag a tendina.
Per ottenere la massima efficacia degli Airbag, rispettare le regole di sicurezza qui sotto.
5
Sicurezza

104
C4-cactus_it_Chap05_securite_ed01-2016

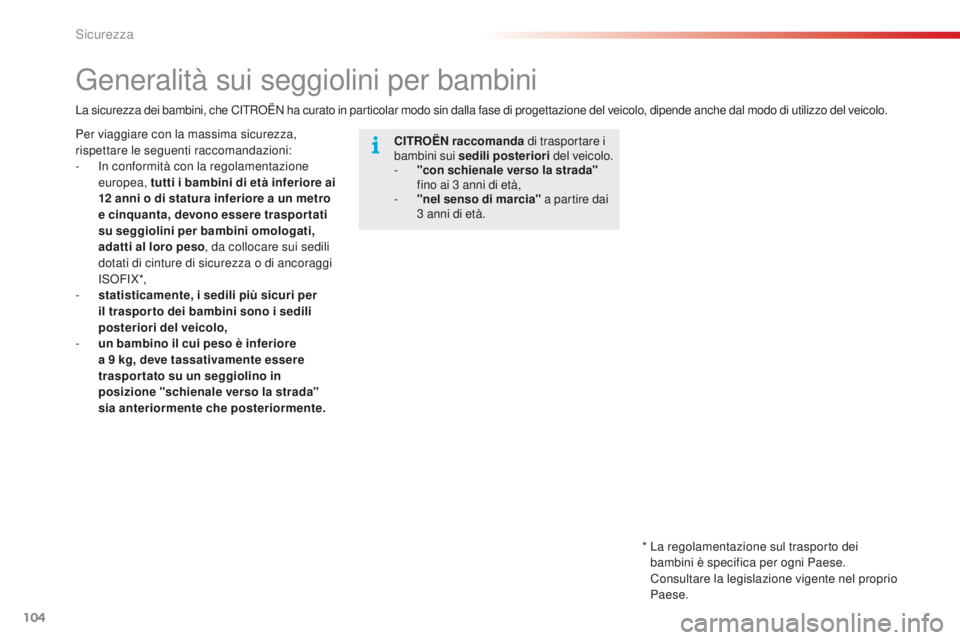

Generalità sui seggiolini per bambini
CITROËN raccomanda di trasportare i
bambini sui sedili posteriori del veicolo.
-

"
con schienale verso la strada"
fino ai 3
anni di età,
-

"
nel senso di marcia" a partire dai
3
anni di età.
La sicurezza dei bambini, che CITROËN ha curato in particolar modo sin dalla fase di progettazione del veicolo, dipende anche dal modo di utilizzo del veicolo.
Per viaggiare con la massima sicurezza,
rispettare le seguenti raccomandazioni:
-

I

n conformità con la regolamentazione
europea, tutti i bambini di età inferiore ai
12

anni o di statura inferiore a un metro
e cinquanta, devono essere trasportati
su seggiolini per bambini omologati,
adatti al loro peso , da collocare sui sedili
dotati di cinture di sicurezza o di ancoraggi
ISOFIX*,
-

s

tatisticamente, i sedili più sicuri per
il traspor to dei bambini sono i sedili
posteriori del veicolo,
-

u

n bambino il cui peso è inferiore
a 9

kg, deve tassativamente essere
traspor tato su un seggiolino in
posizione "schienale verso la strada"
sia anteriormente che posteriormente.
*

L
a regolamentazione sul trasporto dei
bambini è specifica per ogni Paese.
Consultare la legislazione vigente nel proprio
Paese.
Sicurezza

105
C4-cactus_it_Chap05_securite_ed01-2016

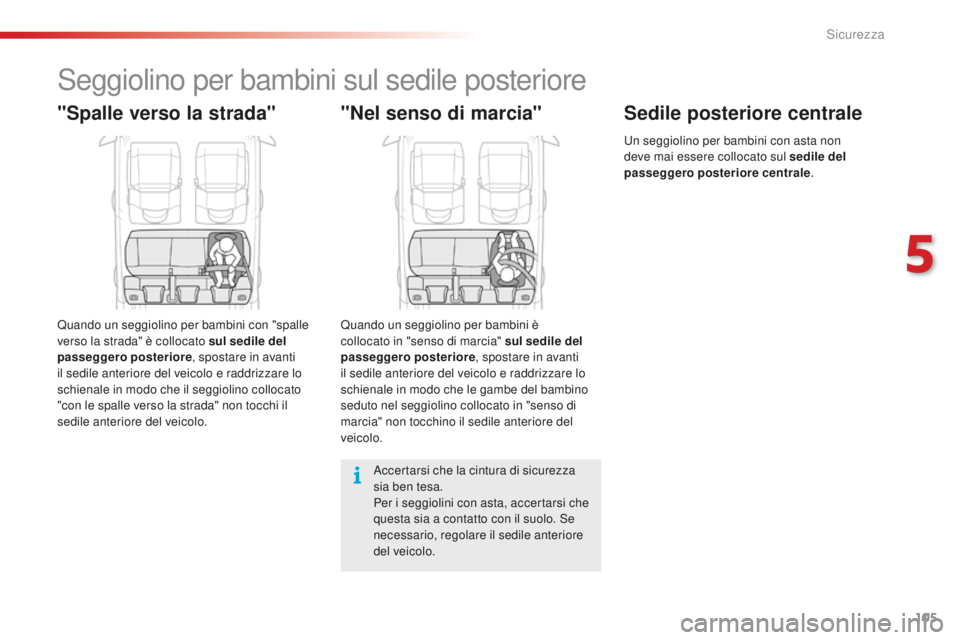

Seggiolino per bambini sul sedile posteriore
"Spalle verso la strada"
Quando un seggiolino per bambini con "spalle
verso la strada" è collocato sul sedile del
passeggero posteriore, spostare in avanti
il sedile anteriore del veicolo e raddrizzare lo
schienale in modo che il seggiolino collocato
"con le spalle verso la strada" non tocchi il
sedile anteriore del veicolo.
"Nel senso di marcia"
Quando un seggiolino per bambini è
collocato in "senso di marcia" sul sedile del
passeggero posteriore , spostare in avanti
il sedile anteriore del veicolo e raddrizzare lo
schienale in modo che le gambe del bambino
seduto nel seggiolino collocato in "senso di
marcia" non tocchino il sedile anteriore del
veicolo.
Accertarsi che la cintura di sicurezza
sia ben tesa.
Per i seggiolini con asta, accertarsi che
questa sia a contatto con il suolo. Se
necessario, regolare il sedile anteriore
del veicolo.
Sedile posteriore centrale
Un seggiolino per bambini con asta non
deve mai essere collocato sul sedile del
passeggero posteriore centrale .
5
Sicurezza

106
C4-cactus_it_Chap05_securite_ed01-2016

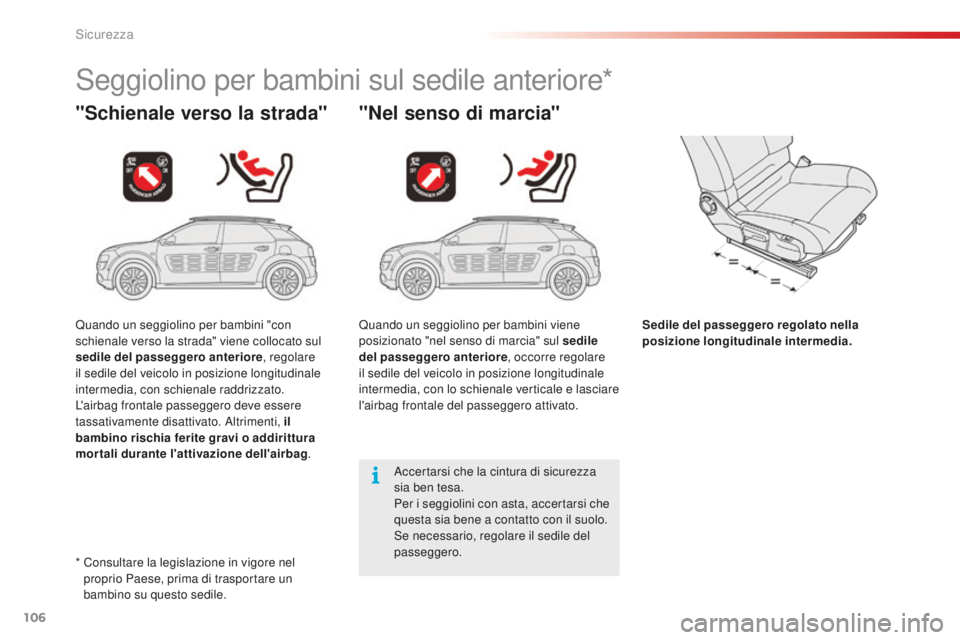

Seggiolino per bambini sul sedile anteriore*
"Schienale verso la strada" "Nel senso di marcia"
Sedile del passeggero regolato nella
posizione longitudinale intermedia.
Accertarsi che la cintura di sicurezza
sia ben tesa.
Per i seggiolini con asta, accertarsi che
questa sia bene a contatto con il suolo.
Se necessario, regolare il sedile del
passeggero.
Quando un seggiolino per bambini "con
schienale verso la strada" viene collocato sul
sedile del passeggero anteriore
, regolare
il sedile del veicolo in posizione longitudinale
intermedia, con schienale raddrizzato.
L'airbag frontale passeggero deve essere
tassativamente disattivato. Altrimenti, il
bambino rischia ferite gravi o addirittura
mortali durante l'attivazione dell'airbag .Quando un seggiolino per bambini viene
posizionato "nel senso di marcia" sul sedile
del passeggero anteriore
, occorre regolare
il sedile del veicolo in posizione longitudinale
intermedia, con lo schienale verticale e lasciare
l'airbag frontale del passeggero attivato.
*

C

onsultare la legislazione in vigore nel
proprio Paese, prima di trasportare un
bambino su questo sedile.
Sicurezza

107
C4-cactus_it_Chap05_securite_ed01-2016
Airbag lato passeggero OFF
L'etichetta delle avvertenze, situata da ogni
lato della visiera parasole, contiene questo
consiglio.
Conformemente alla regolamentazione
in vigore, nelle tabelle seguenti questa
avvertenza è presente in tutte le lingue.
Non installare mai sistemi di ritenuta
per bambini con le "spalle verso la
strada" su un sedile protetto da un
Airbag frontale attivato.
Ciò potrebbe provocare la morte del
bambino o ferite molto gravi.
Per ulteriori informazioni sulla
disattivazione dell'Airbag lato
passeggero, attenersi alla rubrica
corrispondente.
Disattivazione dell'Airbag frontale lato passeggero
Quest'etichetta è situata sul montante centrale,
lato passeggero.
5
Sicurezza

108
AR
BG
НИКОГА НЕ инсталирайте детско столче на седалка с АКТИВИРАНА предна ВЪЗДУШНА ВЪЗГЛАВНИЦ А. Това може да причини
СМЪРТ или СЕРИОЗНО НАРАНЯВАНЕ на детето.
CSNIKDY neumisťujte dětské zádržné zařízení orientované směrem dozadu na sedadlo chráněné AKTIVOVANÝM čelním AIRBAGEM. Hrozí
nebezpečí SMRTI DÍTĚTE nebo VÁ ŽNÉHO ZR ANĚNÍ.
DABrug ALDRIG en bagudvendt barnestol på et sæde, der er beskyttet af en AKTIV AIRBAG. BARNET risikerer at blive ALVORLIGT
K VÆSTET eller DR ÆBT.
DEMontieren Sie auf einem Sitz mit AKTIVIERTEM Front-Airbag NIEMALS einen Kindersitz oder eine Babyschale entgegen der Fahr trichtung,
das Kind könnte schwere oder sogar tödliche Verletzungen erleiden.
ELΜη χρησιμοποιείτε ΠΟΤΕ παιδικό κάθισμα με την πλάτη του προς το εμπρός μέρος του αυτοκινήτου, σε μια θέση που προστατεύεται από
ΜΕΤΩΠΙΚΟ αερόσακο που είναι ΕΝΕΡΓΟΣ. Αυτό μπορεί να έχει σαν συνέπεια το ΘΑΝΑΤΟ ή το ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ του ΠΑΙΔΙΟΥ
ENNEVER use a rear ward facing child restraint on a seat protected by an ACTIVE AIRBAG in front of it, DEATH or SERIOUS INJURY to the
CHILD can occur
ESNO INSTALAR NUNCA un sistema de retención para niños de espaldas al sentido de la marcha en un asiento protegido mediante un
AIRBAG frontal ACTIVADO, ya que podría causar lesiones GR AVES o incluso la MUERTE del niño.
ETÄrge MITTE KUNAGI paigaldage "seljaga sõidusuunas" lapseistet juhi kõr valistmele, mille ESITURVAPADI on AKTIVEERITUD. Tur vapadja
avanemine võib last TÕSISELT või ELUOHTLIKULT vigastada.
FIÄLÄ KOSK A AN aseta lapsen tur vaistuinta selkä ajosuuntaan istuimelle, jonka edessä suojana on käyttöön aktivoitu TURVAT Y YNY. Sen
laukeaminen voi aiheuttaa LAPSEN KUOLEMAN tai VAK AVAN LOUKK A ANTUMISEN.
FRNE JAMAIS installer de système de retenue pour enfants faisant face vers l’arrière sur un siège protégé par un COUSSIN GONFLABLE
frontal ACTIVÉ.
Cela peut provoquer la MORT de l’ENFANT ou le BLESSER GR AVEMENT
HRNIK ADA ne postavljati dječju sjedalicu leđima u smjeru vožnje na sjedalo zaštićeno UKLJUČENIM prednjim ZR AČNIM JASTUKOM. To bi
moglo uzrokovati SMRT ili TEŠKU OZLJEDU djeteta.
HUSOHA ne használjon menetiránynak háttal beszerelt gyermekülést AKTIVÁLT (BEK APCSOLT) FRONTLÉGZSÁKK AL védett ülésen. Ez a
gyermek HALÁLÁT vagy SÚLYOS SÉRÜLÉSÉT okozhatja.
ITNON installare MAI seggiolini per bambini posizionati in senso contrario a quello di marcia su un sedile protetto da un AIRBAG frontale
ATTIVATO. Ciò potrebbe provocare la MORTE o FERITE GR AVI al bambino.
LTNIEK ADA neįrenkite vaiko prilaikymo priemonės su atgal atgręžtu vaiku ant sėdynės, kuri saugoma VEIKIANČIOS priekinės ORO
PAGALVĖS. Išsiskleidus oro pagalvei vaikas gali būti MIRTINAI arba SUNKIAI TR AUMUOTAS.
C4-cactus_it_Chap05_securite_ed01-2016
Sicurezza
