CITROEN C4 CACTUS 2018 Libretti Di Uso E manutenzione (in Italian)

19
C4-cactus_it_Chap01_Instruments-de-bord_ed01-2016
SpiaStatoCausa Azioni/ Osservazioni
Additivo
AdBlue
®
(Diesel BlueHDi) fissa all'inserimento
del contatto,
accompagnata da un
segnale sonoro e da un
messaggio indicante
l'autonomia di guida. L'autonomia di guida è compresa
tra 600
e 2 400 km.Effettuare al più presto un rabbocco di additivo
AdBlue®: rivolgersi alla rete CITROËN o ad un
riparatore qualificato oppure effettuare da soli
quest'operazione.
+ lampeggiante, abbinata
alla spia SERVICE,
accompagnata da un
segnale sonoro e da un
messaggio indicante
l'autonomia di guida.L'autonomia di guida è compresa
tra 0

km e 600

km. Effettuare tassativamente
un rabbocco di additivo
AdBlue
® per evitare una panne : rivolgersi alla rete
CITROËN o ad un riparatore qualificato oppure
effettuate da soli quest'operazione.
lampeggiante, abbinata
alla spia SERVICE,
accompagnata da un
segnale sonoro e da un
messaggio indicante
l'impossibilità di avviare
il motore. Il serbatoio dell'additivo AdBlue
® è
vuoto: il dispositivo antiavviamento
regolamentare impedisce il
riavviamento del motore. Per poter riavviare il motore, occorre effettuare
tassativamente
un rabbocco di additivo AdBlue®:
rivolgersi alla rete CITROËN o ad un riparatore
qualificato oppure effettuare da soli questa
operazione.
È tassativo aggiungere una quantità minima
di 3,8

litri di AdBlue
® nel serbatoio.
Per effettuare il rabbocco o per ulteriori informazioni sull'additivo AdBlue
®, attenersi alla rubrica corrispondente.
1
Strumentazione di bordo

20
C4-cactus_it_Chap01_Instruments-de-bord_ed01-2016
SpiaStatoCausa Azioni/ Osservazioni
+
+ Sistema
antinquinamento
SCR

(Diesel BlueHDi) fissa, all'inserimento
del contatto,
abbinata alle spie
SERVICE e sistema
autodiagnosi motore,
accompagnata da un
segnale sonoro e da
un messaggio. È stato rilevato un malfunzionamento
del sistema antinquinamento SCR.
Questo allarme sparisce non appena il livello
di emissione dei gas di scarico torna ad essere
conforme.
lampeggiante,
all'inserimento del
contatto, abbinata
alle spie SERVICE e
sistema autodiagnosi
motore, accompagnata
da un segnale sonoro
e da un messaggio
indicante l'autonomia
di guida. Dopo conferma del
malfunzionamento del sistema
antinquinamento, è possibile
percorrere fino a 1
100 km prima
dell'attivazione del dispositivo
antiavviamento del motore. Rivolgersi al più presto alla rete CITROËN o ad un
riparatore qualificato per evitare una panne
.
lampeggiante
all'inserimento
del contatto,
abbinata alle spie
SERVICE e sistema
autodiagnosi motore,
accompagnata da un
segnale sonoro e da
un messaggio. Il limite di guida consentito è
stato superato dopo conferma del
malfunzionamento del sistema
antinquinamento: il dispositivo
antiavviamento impedisce il
riavviamento del motore.
Per poter riavviare il motore, occorre tassativamente

rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
Strumentazione di bordo

21
C4-cactus_it_Chap01_Instruments-de-bord_ed01-2016
Livello minimo di
carburantefissa accompagnata
da un segnale
acustico e da un
messaggio. Alla prima accensione, nel serbatoio
restano circa 5
litri di carburante.
Da quel momento inizia la riserva di
carburante. Effettuare tassativamente un rifornimento di
carburante per evitare la panne.
Fino a quando non viene effettuato un rifornimento
con una quantità sufficiente di carburante questa
spia si accende ad ogni inserimento del contatto,
accompagnata dal segnale acustico e dal messaggio.
Questo segnale acustico e questo messaggio
vengono ripetuti, ad una cadenza che aumenta man
mano che il livello si abbassa e si avvicina allo "0".
Capacità del serbatoio:
-

B
enzina: 50 litri circa.
-

D
iesel: 45 o 50 litri circa (secondo la versione).
Evitare che il serbatoio del carburante rimanga vuoto,
ciò potrebbe danneggiare i sistemi antinquinamento e
d'iniezione.
Cintura/e di
sicurezza non
allacciata/e e/o
volutamente
sganciata/e fissa,
o lampeggiante,
accompagnata da un
segnale acustico.
Una cintura di sicurezza non è stata
allacciata o è stata volutamente
sganciata.
Tirare la cinghia della cintura di sicurezza ed inserire
l'estremità nel dispositivo d'aggancio.
Airbag accesa
temporaneamente. Si accende per alcuni secondi e poi
si spegne all'inserimento del contatto. Deve spegnersi all'avviamento del motore.
Se non si spegne, consultare la rete CITROËN o un
riparatore qualificato.
fissa. Anomalia di uno dei sistemi Airbag
o pretensionatori pirotecnici delle
cinture di sicurezza. Far verificare dalla rete CITROËN o da un riparatore
qualificato.
Spia
StatoCausa Azioni/ Osservazioni
1
Strumentazione di bordo

22
C4-cactus_it_Chap01_Instruments-de-bord_ed01-2016
Pressione olio
motorefissa.
Anomalia del circuito di lubrificazione
del motore. È indispensabile fermarsi nelle migliori condizioni di
sicurezza.
Parcheggiare, disinserire il contatto e consultare la
rete CITROËN o un riparatore qualificato.
Carica batteria
fissa. Anomalia del circuito di carica della
batteria (morsetti sporchi o allentati,
cinghia dell'alternatore allentata o
rotta...). La spia deve spegnersi all'avviamento del motore.
Se non si spegne rivolgersi alla rete CITROËN o ad
un riparatore qualificato.
Temperatura
massima del
liquido di
raffreddamento fissa.
La temperatura del circuito di
raffreddamento è troppo elevata. È indispensabile fermarsi nelle migliori condizioni di
sicurezza.
Attendere il raffreddamento del motore per
rabboccare il livello, se necessario.
Se il problema persiste, rivolgersi alla rete CITROËN
o ad un riparatore qualificato.
Spia
StatoCausa Azioni/ Osservazioni
Strumentazione di bordo

23
C4-cactus_it_Chap01_Instruments-de-bord_ed01-2016

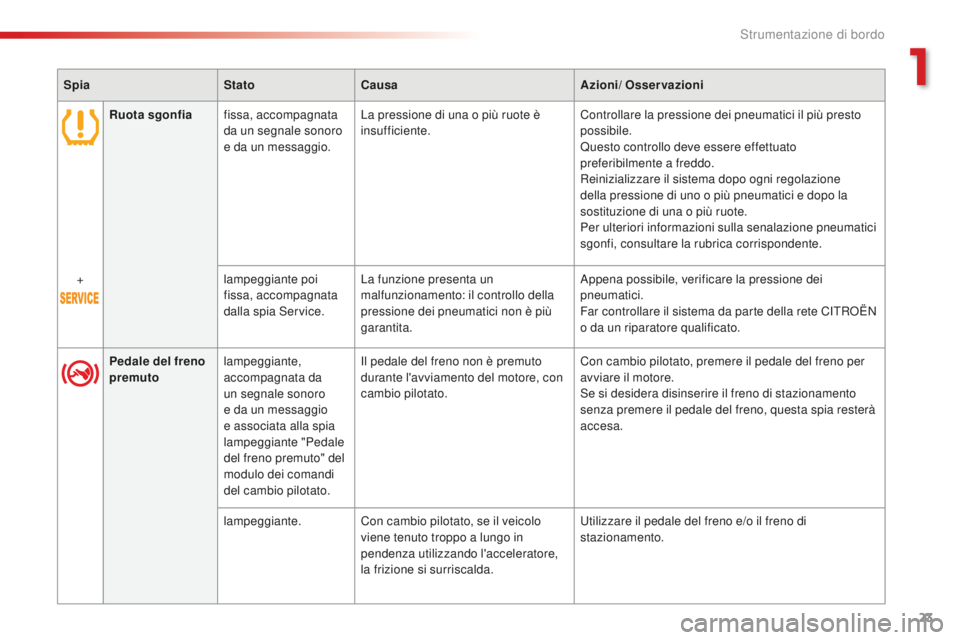

Ruota sgonfiafissa, accompagnata
da un segnale sonoro
e da un messaggio. La pressione di una o più ruote è
insufficiente.
Controllare la pressione dei pneumatici il più presto
possibile.
Questo controllo deve essere effettuato
preferibilmente a freddo.
Reinizializzare il sistema dopo ogni regolazione
della pressione di uno o più pneumatici e dopo la
sostituzione di una o più ruote.
Per ulteriori informazioni sulla senalazione pneumatici
sgonfi, consultare la rubrica corrispondente.
+ lampeggiante poi
fissa, accompagnata
dalla spia Service.La funzione presenta un
malfunzionamento: il controllo della
pressione dei pneumatici non è più
garantita. Appena possibile, verificare la pressione dei
pneumatici.
Far controllare il sistema da parte della rete CITROËN
o da un riparatore qualificato.
Pedale del freno
premuto lampeggiante,
accompagnata da
un segnale sonoro
e da un messaggio
e associata alla spia
lampeggiante "Pedale
del freno premuto" del
modulo dei comandi
del cambio pilotato. Il pedale del freno non è premuto
durante l'avviamento del motore, con
cambio pilotato.
Con cambio pilotato, premere il pedale del freno per
avviare il motore.
Se si desidera disinserire il freno di stazionamento
senza premere il pedale del freno, questa spia resterà
accesa.
lampeggiante. Con cambio pilotato, se il veicolo
viene tenuto troppo a lungo in
pendenza utilizzando l'acceleratore,
la frizione si surriscalda. Utilizzare il pedale del freno e/o il freno di
stazionamento.
Spia
StatoCausa Azioni/ Osservazioni
1
Strumentazione di bordo

24
C4-cactus_it_Chap01_Instruments-de-bord_ed01-2016

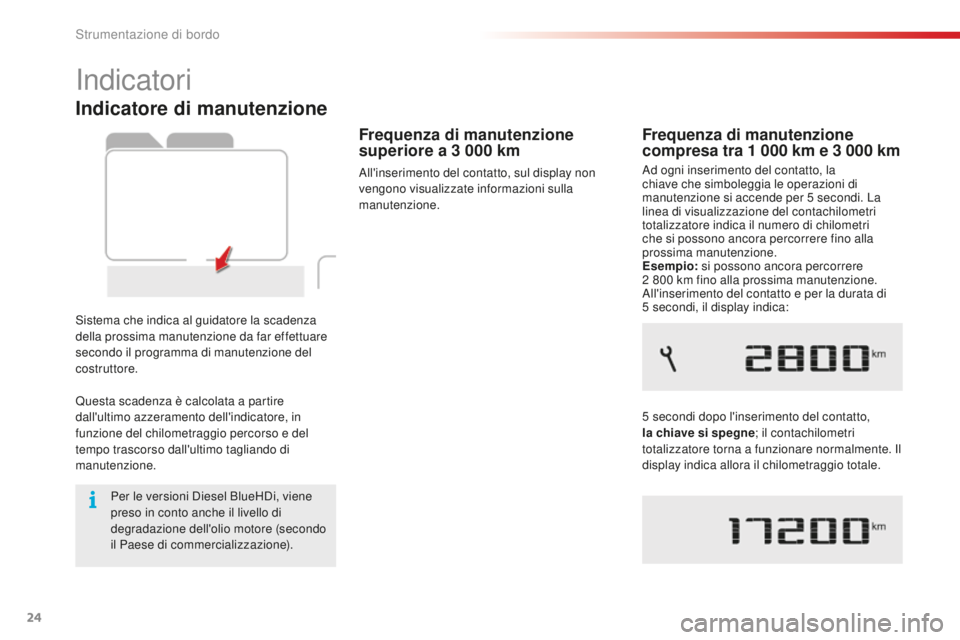

Indicatore di manutenzione
Sistema che indica al guidatore la scadenza
della prossima manutenzione da far effettuare
secondo il programma di manutenzione del
costruttore.
Frequenza di manutenzione
superiore a 3 000 km
All'inserimento del contatto, sul display non
vengono visualizzate informazioni sulla
manutenzione.
Frequenza di manutenzione
compresa tra 1 000 km e 3 000 km
Ad ogni inserimento del contatto, la
chiave che simboleggia le operazioni di
manutenzione si accende per 5
secondi. La
linea di visualizzazione del contachilometri
totalizzatore indica il numero di chilometri
che si possono ancora percorrere fino alla
prossima manutenzione.
Esempio: si possono ancora percorrere
2
800 km fino alla prossima manutenzione.
All'inserimento del contatto e per la durata di
5
secondi, il display indica:
5
secondi dopo l'inserimento del contatto,
la chiave si spegne ; il contachilometri
totalizzatore torna a funzionare normalmente. Il
display indica allora il chilometraggio totale.
Indicatori
Questa scadenza è calcolata a partire
dall'ultimo azzeramento dell'indicatore, in
funzione del chilometraggio percorso e del
tempo trascorso dall'ultimo tagliando di
manutenzione.
Per le versioni Diesel BlueHDi, viene
preso in conto anche il livello di
degradazione dell'olio motore (secondo
il Paese di commercializzazione).
Strumentazione di bordo

25
C4-cactus_it_Chap01_Instruments-de-bord_ed01-2016

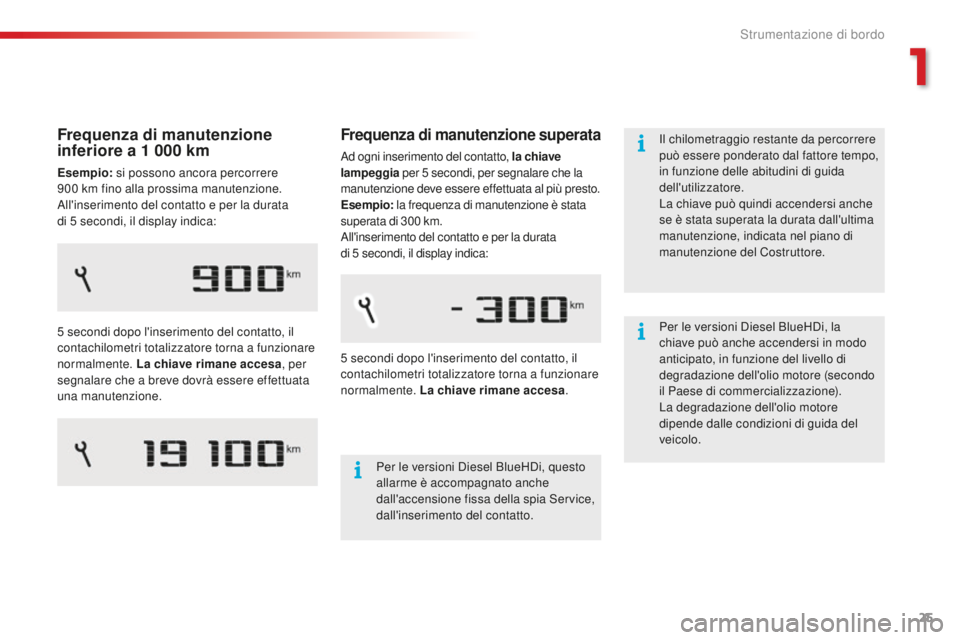

Frequenza di manutenzione superata
Ad ogni inserimento del contatto, la chiave
lampeggia per 5
secondi, per segnalare che la
manutenzione deve essere effettuata al più presto.
Esempio: la frequenza di manutenzione è stata
superata di 300
km.
All'inserimento del contatto e per la durata
di 5
secondi, il display indica:
Per le versioni Diesel BlueHDi, questo
allarme è accompagnato anche
dall'accensione fissa della spia Service,
dall'inserimento del contatto.
5
secondi dopo l'inserimento del contatto, il
contachilometri totalizzatore torna a funzionare
normalmente. La chiave rimane accesa .Il chilometraggio restante da percorrere
può essere ponderato dal fattore tempo,
in funzione delle abitudini di guida
dell'utilizzatore.
La chiave può quindi accendersi anche
se è stata superata la durata dall'ultima
manutenzione, indicata nel piano di
manutenzione del Costruttore.
Frequenza di manutenzione
inferiore a 1
000 km
Esempio: si possono ancora percorrere
900 km fino alla prossima manutenzione.
All'inserimento del contatto e per la durata
di 5
secondi, il display indica:
5
secondi dopo l'inserimento del contatto, il
contachilometri totalizzatore torna a funzionare
normalmente. La chiave rimane accesa , per
segnalare che a breve dovrà essere effettuata
una manutenzione. Per le versioni Diesel BlueHDi, la
chiave può anche accendersi in modo
anticipato, in funzione del livello di
degradazione dell'olio motore (secondo
il Paese di commercializzazione).
La degradazione dell'olio motore
dipende dalle condizioni di guida del
veicolo.
1
Strumentazione di bordo

26
C4-cactus_it_Chap01_Instruments-de-bord_ed01-2016

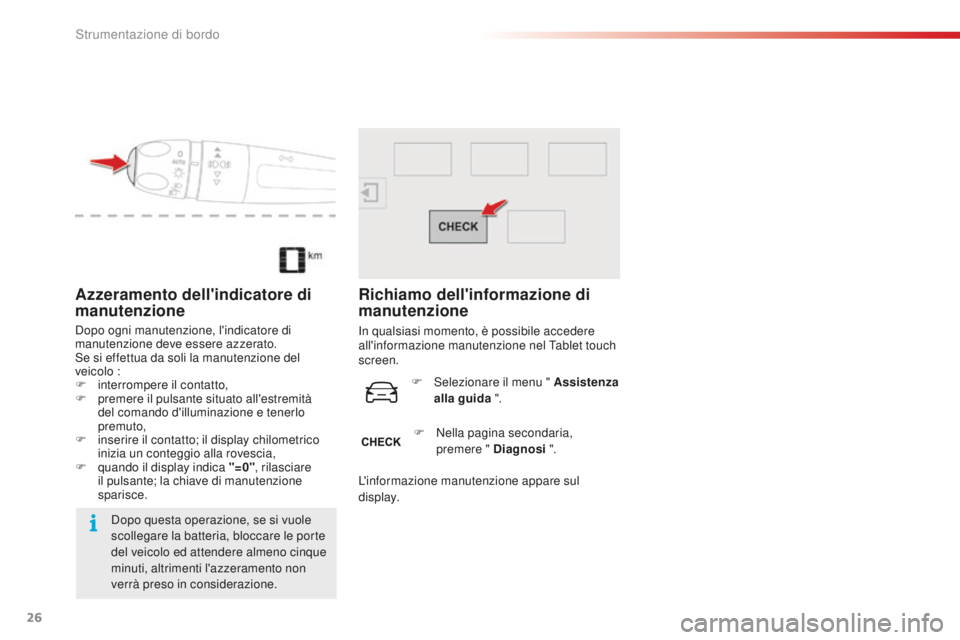

Azzeramento dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
Se si effettua da soli la manutenzione del
veicolo :
F
i
nterrompere il contatto,
F

p
remere il pulsante situato all'estremità
del comando d'illuminazione e tenerlo
premuto,
F

i
nserire il contatto; il display chilometrico
inizia un conteggio alla rovescia,
F

q
uando il display indica "=0" , rilasciare
il pulsante; la chiave di manutenzione
sparisce.
Dopo questa operazione, se si vuole
scollegare la batteria, bloccare le porte
del veicolo ed attendere almeno cinque
minuti, altrimenti l'azzeramento non
verrà preso in considerazione.
Richiamo dell'informazione di
manutenzione
In qualsiasi momento, è possibile accedere
all'informazione manutenzione nel Tablet touch
screen. F

S
elezionare il menu " Assistenza
alla guida ".
F

N
ella pagina secondaria,
premere " Diagnosi ".
L'informazione manutenzione appare sul
display.
Strumentazione di bordo

27
C4-cactus_it_Chap01_Instruments-de-bord_ed01-2016

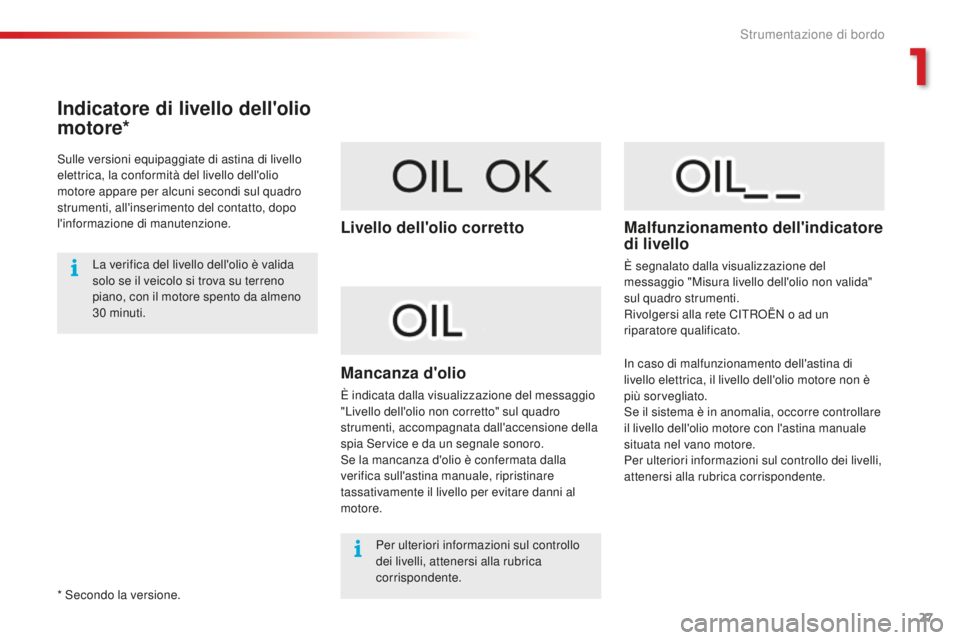

Indicatore di livello dell'olio
motore*
Sulle versioni equipaggiate di astina di livello
elettrica, la conformità del livello dell'olio
motore appare per alcuni secondi sul quadro
strumenti, all'inserimento del contatto, dopo
l'informazione di manutenzione.La verifica del livello dell'olio è valida
solo se il veicolo si trova su terreno
piano, con il motore spento da almeno
30


minuti.
Livello dell'olio corretto
Mancanza d'olio
È indicata dalla visualizzazione del messaggio
"Livello dell'olio non corretto" sul quadro
strumenti, accompagnata dall'accensione della
spia Service e da un segnale sonoro.
Se la mancanza d'olio è confermata dalla
verifica sull'astina manuale, ripristinare
tassativamente il livello per evitare danni al
motore.
Malfunzionamento dell'indicatore
di livello
È segnalato dalla visualizzazione del
messaggio "Misura livello dell'olio non valida"
sul quadro strumenti.
Rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Per ulteriori informazioni sul controllo
dei livelli, attenersi alla rubrica
corrispondente.
* Secondo la versione. In caso di malfunzionamento dell'astina di
livello elettrica, il livello dell'olio motore non è
più sorvegliato.
Se il sistema è in anomalia, occorre controllare
il livello dell'olio motore con l'astina manuale
situata nel vano motore.
Per ulteriori informazioni sul controllo dei livelli,
attenersi alla rubrica corrispondente.
1
Strumentazione di bordo

28
C4-cactus_it_Chap01_Instruments-de-bord_ed01-2016

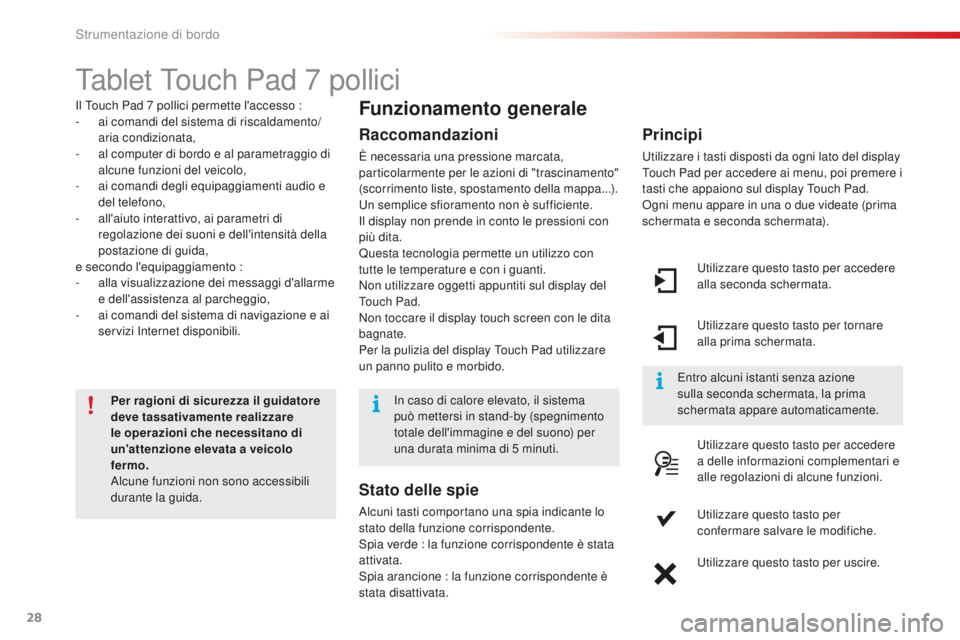

Tablet Touch Pad 7 pollici
Il Touch Pad 7 pollici permette l'accesso :
- a i comandi del sistema di riscaldamento/
aria condizionata,
-

a
l computer di bordo e al parametraggio di
alcune funzioni del veicolo,
-

a
i comandi degli equipaggiamenti audio e
del telefono,
-

a
ll'aiuto interattivo, ai parametri di
regolazione dei suoni e dell'intensità della
postazione di guida,
e secondo l'equipaggiamento :
-
al

la visualizzazione dei messaggi d'allarme
e dell'assistenza al parcheggio,
-

a
i comandi del sistema di navigazione e ai
servizi Internet disponibili.
Per ragioni di sicurezza il guidatore
deve tassativamente realizzare
le operazioni che necessitano di
un'attenzione elevata a veicolo
fermo.
Alcune funzioni non sono accessibili
durante la guida.Funzionamento generale
Raccomandazioni
È necessaria una pressione marcata,
particolarmente per le azioni di "trascinamento"
(scorrimento liste, spostamento della mappa...).
Un semplice sfioramento non è sufficiente.
Il display non prende in conto le pressioni con
più dita.
Questa tecnologia permette un utilizzo con
tutte le temperature e con i guanti.
Non utilizzare oggetti appuntiti sul display del
To u c h P a d .
Non toccare il display touch screen con le dita
bagnate.
Per la pulizia del display Touch Pad utilizzare
un panno pulito e morbido. Utilizzare questo tasto per accedere
alla seconda schermata.
Utilizzare questo tasto per tornare
alla prima schermata.
Utilizzare questo tasto per accedere
a delle informazioni complementari e
alle regolazioni di alcune funzioni.
Utilizzare questo tasto per
confermare salvare le modifiche.
Utilizzare questo tasto per uscire.
Principi
Utilizzare i tasti disposti da ogni lato del display
Touch Pad per accedere ai menu, poi premere i
tasti che appaiono sul display Touch Pad.
Ogni menu appare in una o due videate (prima
schermata e seconda schermata).
Entro alcuni istanti senza azione
sulla seconda schermata, la prima
schermata appare automaticamente.
In caso di calore elevato, il sistema
può mettersi in stand-by (spegnimento
totale dell'immagine e del suono) per
una durata minima di 5

minuti.
Stato delle spie
Alcuni tasti comportano una spia indicante lo
stato della funzione corrispondente.
Spia verde : la funzione corrispondente è stata
attivata.
Spia arancione : la funzione corrispondente è
stata disattivata.
Strumentazione di bordo
