CITROEN C4 CACTUS 2018 Libretti Di Uso E manutenzione (in Italian)

9
C4-cactus_it_Chap00c_eco-conduite_ed01-2016
Ottimizzare l'utilizzo del cambio
Con cambio manuale, avviare con delicatezza e inserire subito la
marcia più alta. In fase d'accelerazione, inserire subito le marce.
L'indicatore di cambio marcia invita a inserire la marcia più adatta:
quando sul quadro strumenti appare l'indicazione, seguire subito il
suggerimento.
Gestire l'utilizzo degli equipaggiamenti
elettrici
Prima di partire, se l'abitacolo è troppo caldo, arieggiarlo abbassando
i vetri e aprendo le bocchette d'aerazione, prima di utilizzare l'aria
condizionata.
Oltre i 50 km/h, chiudere i vetri e lasciare aperte le bocchette d'aerazione.
Utilizzare gli equipaggiamenti che permettono di limitare la temperatura
nell'abitacolo (tendine parasole, tendina del tetto vetrato, ...).
Per economizzare l'energia, non impostare l'aria condizionata ad una
temperatura troppo fredda.
Non appena nell'abitacolo si è raggiunta la temperatura di confort
desiderata, limitare l'utilizzo dell'aria condizionata, tranne se la regolazione
è automatica.
Spegnere lo sbrinamento e il disappannamento, non appena necessario.
Spegnere appena possibile il riscaldamento del sedile.
Non guidare con i fari e con il fanalino fendinebbia accesi quando le
condizioni di visibilità sono sufficienti.
Evitare di avviare il motore, soprattutto in inverno, prima di inserire la
prima marcia; il veicolo si riscalda più velocemente durante la guida.
Se i passeggeri evitano di attivare i supporti multimediali (film, musica,
videogiochi...), contribuiscono a limitare il consumo d'energia elettrica,
quindi di carburante.
Scollegare gli apparecchi portatili prima di scendere dal veicolo.
Eco- guida
L'eco-guida è un insieme di atteggiamenti quotidiani che permettono all'automobilista di ottimizzare il consumo di carburante e l'emissione
di CO
2.
Con cambio pilotato, non premere con decisione o bruscamente il
pedale dell'acceleratore.
Adottare uno stile di guida tranquillo
Rispettare le distanze di sicurezza tra i veicoli, utilizzare il freno
motore piuttosto che il pedale del freno, premere progressivamente
il pedale dell'acceleratore. Questi atteggiamenti contribuiscono ad
economizzare il consumo di carburante, e diminuire le emissioni di
CO
2 e ad attenuare il rumore del traffico.
I
n condizioni di traffico scorrevole, se si dispone del comando "Cruise"
al volante, selezionare il regolatore di velocità a partire da 40
km/h.
.
Eco- Guida

10
C4-cactus_it_Chap00c_eco-conduite_ed01-2016

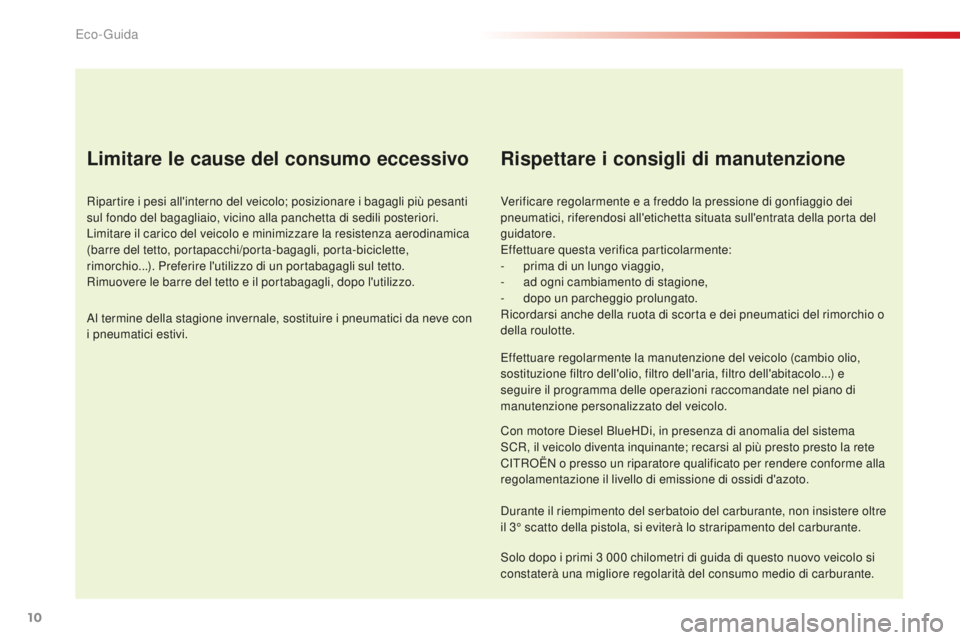

Limitare le cause del consumo eccessivo
Ripartire i pesi all'interno del veicolo; posizionare i bagagli più pesanti
sul fondo del bagagliaio, vicino alla panchetta di sedili posteriori.
Limitare il carico del veicolo e minimizzare la resistenza aerodinamica
(barre del tetto, portapacchi/porta-bagagli, porta-biciclette,
rimorchio...). Preferire l'utilizzo di un portabagagli sul tetto.
Rimuovere le barre del tetto e il portabagagli, dopo l'utilizzo.
Al termine della stagione invernale, sostituire i pneumatici da neve con
i pneumatici estivi.
Rispettare i consigli di manutenzione
Verificare regolarmente e a freddo la pressione di gonfiaggio dei
pneumatici, riferendosi all'etichetta situata sull'entrata della porta del
guidatore.
Effettuare questa verifica particolarmente:
-
p
rima di un lungo viaggio,
-

a
d ogni cambiamento di stagione,
-

d
opo un parcheggio prolungato.
Ricordarsi anche della ruota di scorta e dei pneumatici del rimorchio o
della roulotte.
Effettuare regolarmente la manutenzione del veicolo (cambio olio,
sostituzione filtro dell'olio, filtro dell'aria, filtro dell'abitacolo...) e
seguire il programma delle operazioni raccomandate nel piano di
manutenzione personalizzato del veicolo.
Con motore Diesel BlueHDi, in presenza di anomalia del sistema
SCR, il veicolo diventa inquinante; recarsi al più presto presto la rete
CITROËN o presso un riparatore qualificato per rendere conforme alla
regolamentazione il livello di emissione di ossidi d'azoto.
Durante il riempimento del serbatoio del carburante, non insistere oltre
il 3° scatto della pistola, si eviterà lo straripamento del carburante.
Solo dopo i primi 3
000 chilometri di guida di questo nuovo veicolo si
constaterà una migliore regolarità del consumo medio di carburante.
Eco- Guida

11
C4-cactus_it_Chap01_Instruments-de-bord_ed01-2016

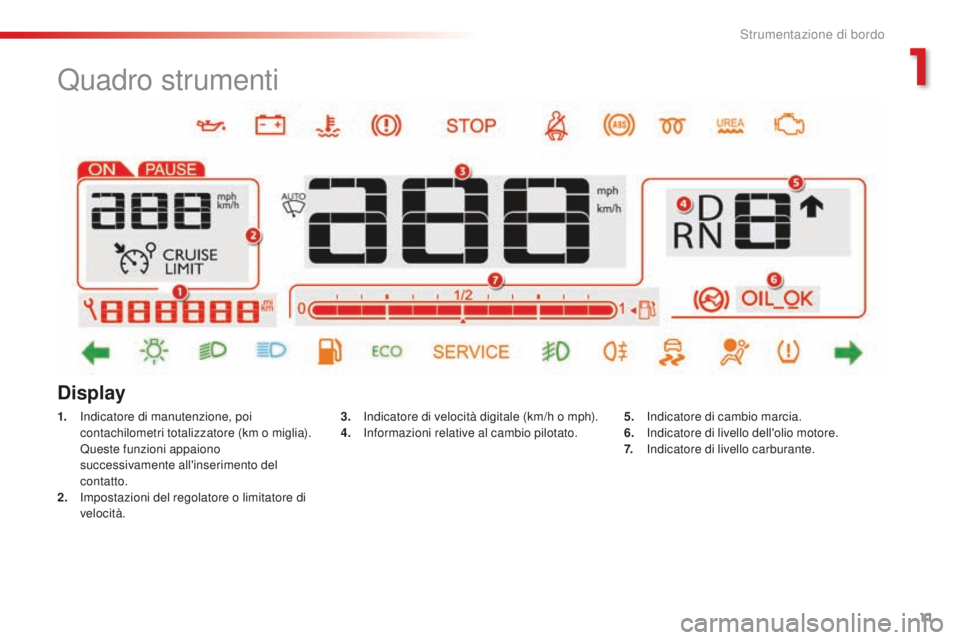

Quadro strumenti
1. Indicatore di manutenzione, poi contachilometri totalizzatore (km o miglia).
Q

ueste funzioni appaiono
successivamente all'inserimento del
contatto.
2.
Imp

ostazioni del regolatore o limitatore di
velocità. 3. I
ndicatore di velocità digitale (km/h o mph).
4. In formazioni relative al cambio pilotato.
Display
5. Indicatore di cambio marcia.
6. I
ndicatore di livello dell'olio motore.
7.
I

ndicatore di livello carburante.
1
Strumentazione di bordo

12
C4-cactus_it_Chap01_Instruments-de-bord_ed01-2016

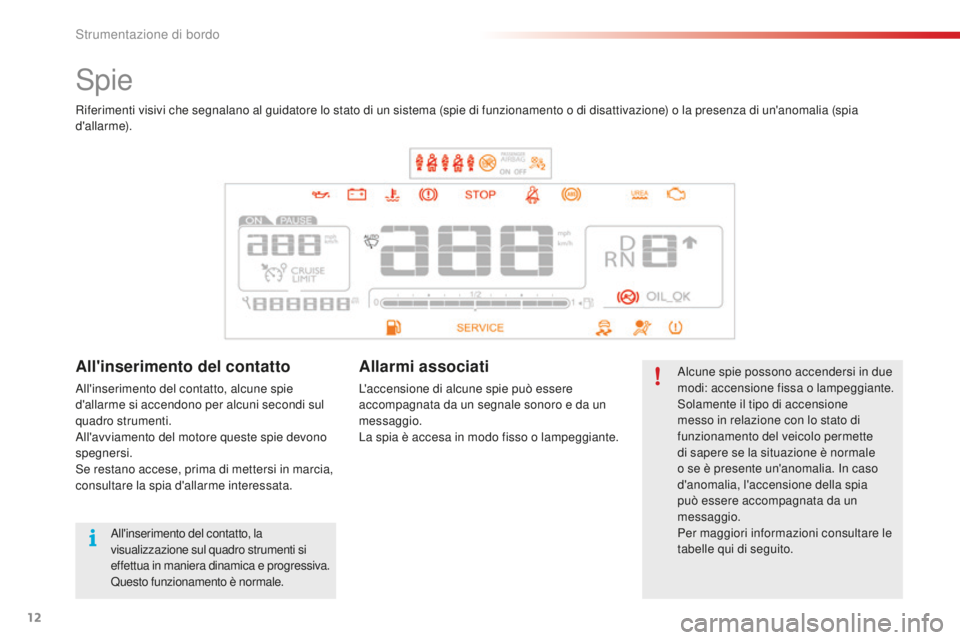

Spie
Alcune spie possono accendersi in due
modi: accensione fissa o lampeggiante.
Solamente il tipo di accensione
messo in relazione con lo stato di
funzionamento del veicolo permette
di sapere se la situazione è normale
o se è presente un'anomalia. In caso
d'anomalia, l'accensione della spia
può essere accompagnata da un
messaggio.
Per maggiori informazioni consultare le
tabelle qui di seguito.
Riferimenti visivi che segnalano al guidatore lo stato di un sistema (spie di funzionamento o di disattivazione) o la presenza di un'anomalia (spia
d'allarme).All'inserimento del contatto
All'inserimento del contatto, alcune spie
d'allarme si accendono per alcuni secondi sul
quadro strumenti.
All'avviamento del motore queste spie devono
spegnersi.
Se restano accese, prima di mettersi in marcia,
consultare la spia d'allarme interessata.
Allarmi associati
L'accensione di alcune spie può essere
accompagnata da un segnale sonoro e da un
messaggio.
La spia è accesa in modo fisso o lampeggiante.
All'inserimento del contatto, la
visualizzazione sul quadro strumenti si
effettua in maniera dinamica e progressiva.
Questo funzionamento è normale.
Strumentazione di bordo

13
C4-cactus_it_Chap01_Instruments-de-bord_ed01-2016

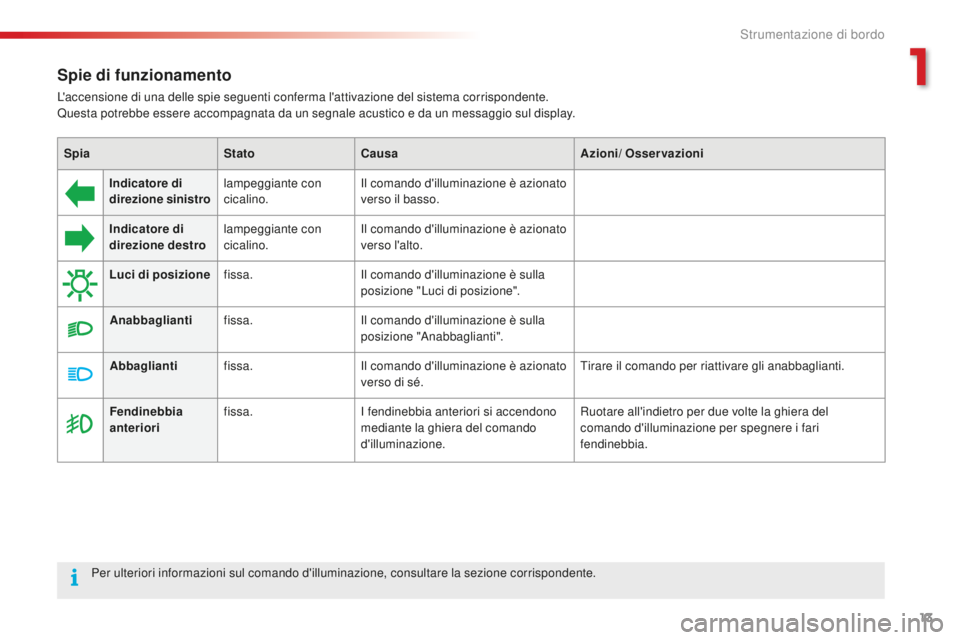

Spie di funzionamento
L'accensione di una delle spie seguenti conferma l'attivazione del sistema corrispondente.
Questa potrebbe essere accompagnata da un segnale acustico e da un messaggio sul display.Indicatore di
direzione sinistro lampeggiante con
cicalino. Il comando d'illuminazione è azionato
verso il basso.
Indicatore di
direzione destro lampeggiante con
cicalino. Il comando d'illuminazione è azionato
verso l'alto.
Luci di posizione fissa. Il comando d'illuminazione è sulla
posizione "Luci di posizione".
Anabbaglianti fissa. Il comando d'illuminazione è sulla
posizione "Anabbaglianti".
Abbaglianti fissa. Il comando d'illuminazione è azionato
verso di sé. Tirare il comando per riattivare gli anabbaglianti.
Fendinebbia
anteriori fissa.
I fendinebbia anteriori si accendono
mediante la ghiera del comando
d'illuminazione. Ruotare all'indietro per due volte la ghiera del
comando d'illuminazione per spegnere i fari
fendinebbia.
Per ulteriori informazioni sul comando d'illuminazione, consultare la sezione corrispondente.
Spia
StatoCausa Azioni/ Osservazioni
1
Strumentazione di bordo

14
C4-cactus_it_Chap01_Instruments-de-bord_ed01-2016
Fanalino
fendinebbia
posteriorefissa.
Il fanalino fendinebbia posteriore
si accende mediante la ghiera del
comando d'illuminazione. Ruotare all'indietro la ghiera del comando
d'illuminazione per spegnere il fanalino fendinebbia.
Preriscaldamento
motore Diesel fissa.
La chiave è in posizione 2
(contatto)
nel blocchetto d'avviamento Attendere lo spegnimento della spia prima di avviare
il motore.
La durata dell'accensione è determinata dalle
condizioni climatiche (fino a trenta secondi circa in
condizioni climatiche estreme).
Se il motore non si avvia, reinserire il contatto ed
attendere nuovamente lo spegnimento della spia, poi
avviare il motore.
Freno di
stazionamento fissa.
Il freno di stazionamento è inserito o
mal disinserito. Disinserire il freno di stazionamento per far spegnere
la spia: pedale del freno premuto.
Rispettare i consigli di sicurezza.
Per maggiori informazioni sul freno di stazionamento,
consultare la rubrica corrispondente.
Spia
StatoCausa Azioni/ Osservazioni
Strumentazione di bordo

15
C4-cactus_it_Chap01_Instruments-de-bord_ed01-2016

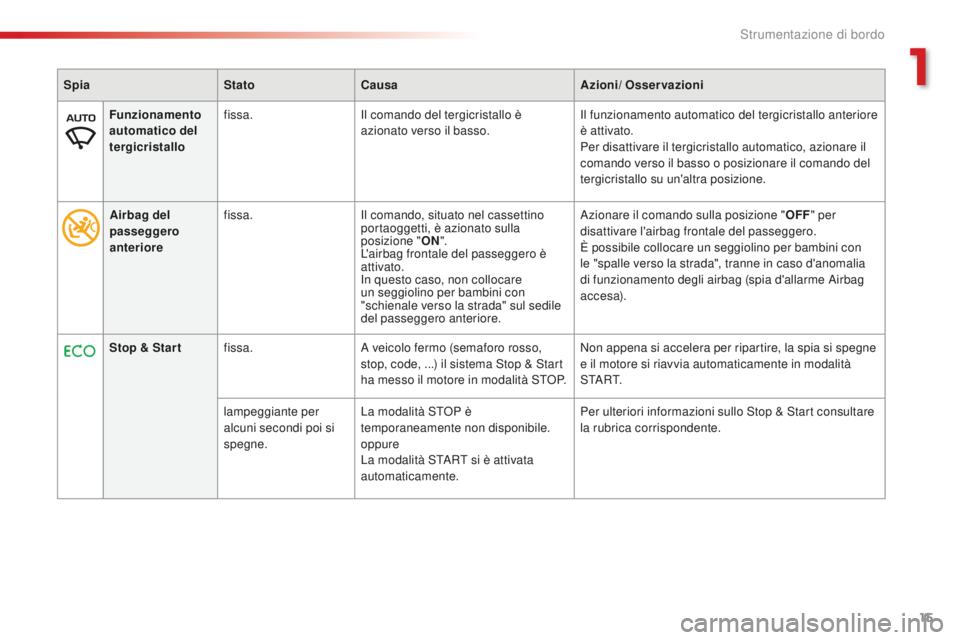

Funzionamento
automatico del
tergicristallofissa.
Il comando del tergicristallo è
azionato verso il basso. Il funzionamento automatico del tergicristallo anteriore
è attivato.
Per disattivare il tergicristallo automatico, azionare il
comando verso il basso o posizionare il comando del
tergicristallo su un'altra posizione.
Stop & Star t fissa. A veicolo fermo (semaforo rosso,
stop, code, ...) il sistema Stop & Start
ha messo il motore in modalità STOP. Non appena si accelera per ripartire, la spia si spegne
e il motore si riavvia automaticamente in modalità
S TA R T.
lampeggiante per
alcuni secondi poi si
spegne. La modalità STOP è
temporaneamente non disponibile.
oppure
La modalità START si è attivata
automaticamente. Per ulteriori informazioni sullo Stop & Start consultare
la rubrica corrispondente.
Spia
StatoCausa Azioni/ Osservazioni
Airbag del
passeggero
anteriore fissa.
Il comando, situato nel cassettino
portaoggetti, è azionato sulla
posizione "ON".
L'airbag frontale del passeggero è
attivato.
In questo caso, non collocare
un seggiolino per bambini con
"schienale verso la strada" sul sedile
del passeggero anteriore. Azionare il comando sulla posizione "
OFF" per
disattivare l'airbag frontale del passeggero.
È possibile collocare un seggiolino per bambini con
le "spalle verso la strada", tranne in caso d'anomalia
di funzionamento degli airbag (spia d'allarme Airbag
accesa).
1
Strumentazione di bordo

16
C4-cactus_it_Chap01_Instruments-de-bord_ed01-2016
Airbag lato
passeggero
anteriore fissa.
Il comando, situato nel cassettino
portaoggetti, è azionato se in
posizione "OFF".
L'Airbag frontale lato passeggero è
disattivato.
È possibile installare un seggiolino
per bambini "con le spalle verso la
strada", tranne in caso di anomalia
di funzionamento degli airbag (spia
d'allarme Airbag accesa). Portare il comando su "
ON" per attivare l'Airbag
frontale lato passeggero.
In questo caso, non installare un seggiolino per
bambini "spalle verso la strada".
Controllo
dinamico di
stabilità
(CDS /ASR) fissa.
Il tasto è azionato e la spia si
accende.
Il CDS/ASR è disattivato.
CDS: controllo dinamico di stabilità.
ASR: antipattinamento delle ruote. Premere il tasto per attivare il CDS/ASR. La relativa
spia si spegne.
Il sistema CDS/ASR viene automaticamente attivato
all'avviamento del veicolo.
In caso di disattivazione, il sistema si riattiva
automaticamente a partire da 50
km/h.
Per maggiori informazioni sul sistema ESC (CDS/
ASR), consultare la rubrica corrispondente.
Spia
StatoCausa Azioni/ Osservazioni
Spie di disattivazione
L'accensione di una delle spie seguenti conferma l'arresto volontario del sistema corrispondente.
L'accensione è accompagnata da un segnale acustico e dalla visualizzazione di un messaggio.
Strumentazione di bordo

17
C4-cactus_it_Chap01_Instruments-de-bord_ed01-2016
Spie d'allarme
A motore avviato o con il veicolo in marcia, l'accensione di una delle seguenti spie indica un'anomalia che richiede l'intervento del guidatore.
Qualsiasi anomalia che provochi l'accensione di una spia d'allarme deve essere oggetto di una diagnosi complementare mediante il messaggio
associato.
In presenza di problemi rivolgersi alla rete CITROËN o ad un riparatore qualificato.STOP fissa, abbinata ad
un'altra spia d'allarme,
accompagnata da un
segnale acustico e da
un messaggio. L'accensione della spia è associata
ad una grave anomalia rilevata sui
sistemi di frenata o del servosterzo,
sul circuito elettrico, sui circuiti
dell'olio motore o di raffreddamento
oppure ancora alla foratura di un
pneumatico. È indispensabile fermarsi nelle migliori condizioni
di sicurezza poiché il motore potrebbe spegnersi.
Parcheggiare, disinserire il contatto e
contattare la rete CITROËN o un riparatore qualificato.
Spia
StatoCausa Azioni/ Osservazioni
Service accesa
temporaneamente,
accompagnata da un
messaggio. Sono state rilevate una o più
anomalie minori, senza spia
specifica.
Identificare la causa dell'anomalia mediante il
messaggio che appare sul display.
È possibile trattare da soli alcune anomalie, come
una porta aperta o l'inizio di saturazione del filtro
antiparticolato (non appena le condizioni del traffico
lo permettono, rigenerare il filtro durante la guida ad
una velocità di almeno 60
km/h, fino allo spegnimento
della spia).
Per le altre anomalie, come l'anomalia del sistema di
segnalazione pneumatici sgonfi, rivolgersi alla rete
CITROËN o ad un riparatore qualificato.
fissa, accompagnata
da un messaggio. Sono state rilevate anomalie
importanti, senza spia specifica. Identificare la causa dell'anomalia mediante il mesaggio
che appare sul display e rivolgersi tassativamente alla
rete CITROËN o ad un riparatore qualificato.
fissa, associata
alla visualizzazione
lampeggiante poi fissa della
chiave di manutenzione.La scadenza del tagliando è stata
superata.Solamente con le versioni Diesel BlueHDi.
Il tagliando deve essere effettuato appena possibile.
1
Strumentazione di bordo

18
C4-cactus_it_Chap01_Instruments-de-bord_ed01-2016

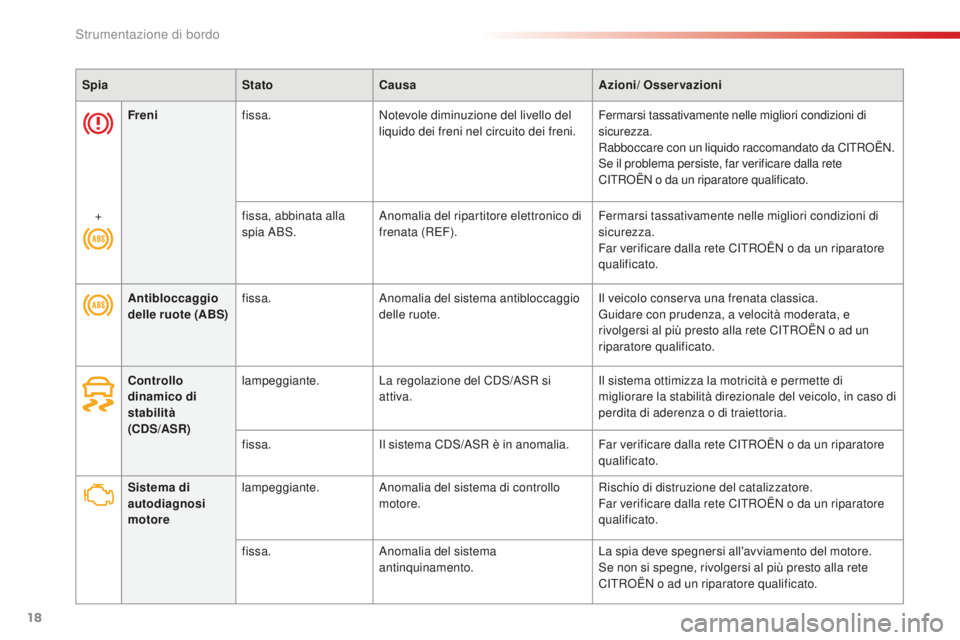

SpiaStatoCausa Azioni/ Osservazioni
Sistema di
autodiagnosi
motore lampeggiante.
Anomalia del sistema di controllo
motore. Rischio di distruzione del catalizzatore.
Far verificare dalla rete CITROËN o da un riparatore
qualificato.
fissa. Anomalia del sistema
antinquinamento. La spia deve spegnersi all'avviamento del motore.
Se non si spegne, rivolgersi al più presto alla rete
CITROËN o ad un riparatore qualificato.
Antibloccaggio
delle ruote (ABS)
fissa.
Anomalia del sistema antibloccaggio
delle ruote. Il veicolo conserva una frenata classica.
Guidare con prudenza, a velocità moderata, e
rivolgersi al più presto alla rete CITROËN o ad un
riparatore qualificato.
Controllo
dinamico di
stabilità
(CDS/ASR) lampeggiante.
La regolazione del CDS/ASR si
attiva. Il sistema ottimizza la motricità e permette di
migliorare la stabilità direzionale del veicolo, in caso di
perdita di aderenza o di traiettoria.
fissa. Il sistema CDS/ASR è in anomalia. Far verificare dalla rete CITROËN o da un riparatore
qualificato.
Freni
fissa. Notevole diminuzione del livello del
liquido dei freni nel circuito dei freni. Fermarsi tassativamente nelle migliori condizioni di
sicurezza.
Rabboccare con un liquido raccomandato da CITROËN.
Se il problema persiste, far verificare dalla rete
CITROËN o da un riparatore qualificato.
+ fissa, abbinata alla
spia ABS.Anomalia del ripartitore elettronico di
frenata (REF). Fermarsi tassativamente nelle migliori condizioni di
sicurezza.
Far verificare dalla rete CITROËN o da un riparatore
qualificato.
Strumentazione di bordo
