CITROEN C4 CACTUS 2018 Lietošanas Instrukcija (in Latvian)

4
Vadīšana
Jūs riskējat sabojāt pārnesumu kārbu: - ja vienlaicīgi nospiedīsiet akseleratora un bremžu pedāli; - ja akumulatora defekta gadījumā mēģināsiet pārnesumu pārslēgu pārslēgt no pozīcijas P uz citu. /ai samazinātu degvielas patēri

5
7
Praktiskā informācija
B e n z ī n a d z i n ē j o s l i e t o j a m ā
degviela
Benzīna motori ir savietojami ar biodegvielu, kas atbilst Eiropas pašreizējiem un nākotnes standartiem un kas var būt pieejama sūknī.
D ī z e ļ m o t o r i e m p a r e d z ē t ā
degviela
Dīzeļmotori ir saderīgi ar biodegvielām, kas atbilst Eiropas pašreizējiem un nākotnes standartiem un kas var būt pieejamas degvielas sūkņos.
EN 590 normai atbilstoša dīzeļdegviela sajaukumā ar biodegvielu atbilstoši normai EN 14214 (var saturēt no 0 līdz 7 % taukskābju metilestera).
EN16734 normai atbilstoša dīzeļdegviela sajaukumā ar biodegvielu atbilstoši normai EN 14214 (var saturēt no 0 līdz 10 % taukskābju metilestera).
EN15940 normai atbilstoša paraf īna gāzeļ ļa sajaukumā ar biodegvielu atbilstoši normai EN14214 (var saturēt no 0 līdz 7 % taukskābju metilestera).
B20 vai B30 degvielas izmantošana atbilstoši normai EN16709 ir iespējama jūsu dīzeļmotoram. Tomēr šādai lietošanai, arī īslaicīgai, ir obligāti jāievēro īpaši, tā saucamie "ekstremālās lietošanas apstākļu" apkopes nosacījumi. Lai iegūtu vairāk informācijas, konsultējieties CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
Visu citu tipu (bio) degvielas lietošana (augu vai dzīvnieku izcelsmes tīra vai atšķaidīta eļ ļa, mazuts) ir pilnīgi aizliegta (motora un degvielas sistēmas sabojāšanas risks).
Ir atļauta tikai B715001 normai atbilstošu benzīna degvielu piedevu l i e t o š a n a .
Pārvietošanās ārvalstīs
Noteikti degvielas veidi var sabojāt motoru. Dažās valstīs var būt prasība lietot noteikta veida degvielu (īpašs oktāna rādītājs, īpašs tirdzniecības nosaukums u. tml.), lai nodrošinātu labu motora darbību. Lai iegūtu sīkāku informāciju, konsultējieties pārdošanas
pārstāvniecībā.
Atļauta vienīgi tādu dīzeļdegvielas papildpiedevu izmantošana, kas atbilst B715000 normai.
EN228 normai atbilstošs benzīns maisījumā ar EN15376 normai atbilstošu biodegvielu.
Degvielas saderība
D ī z e ļ d e g v i e l a u n z e m a ā r ē j ā temperatūra
Pie ārējās gaisa temperatūra zem 0°C (+ 32°F), vasaras tipa dīzeļdegvielā var sabiezēt paraf īna līmenis un izraisīt aizsprostojumus dīzeļdegvielas padeves sistēmā. Lai no tā izvairītos, ieteicams lietot ziemas tipa dīzeļdegvielu un uzturēt tvertnē pietiekamu degvielas daudzumu (vismaz 50% uzpilde). Ja, neraugoties uz iepriekš minēto, ārējā gaisa temperatūra ir zem -15°C (5°F), motoru iedarbināt ir problemātiski, vienkārši atstājiet automašīnu uz kādu laiku apsildāmā garāžu vai darbnīcā.

6
Bojājumu gadījumā
Riepu piepumpēšanas spiediens ir norādīts uz šīs etiķetes.
Komplekts ievietots nodalījuma iedaļā zem bagāžas nodalījuma grīdas.
Šo komplektu veido kompresors un iemontēta hermetizācijas produkta patrona. Ar to var veikt riepas īslaicīgu remontu Ar to var veikt riepas īslaicīgu remontu Ar to var veikt riepas . Tādējādi jūs varat aizbraukt līdz tuvākajai remontdarbnīcai. Tas, galvenokārt, paredzēts, lai aizlīmētu iespējamos caurumus, kas atrodas uz riepas braucamās daļas un tās salaiduma vietā. Ar tā kompresoru var pārbaudīt un noregulēt riepas spiedienu.
R i e p u p a g a i d u r e m o n t a k o m p l e k t s
Piekļuve komplektam
I n s t r u m e n t u s a r a k s t s
Visi instrumenti ir paredzēti tikai jūsu automašīnai un var atšķirties atkarībā no aprīkojuma versijas. Neizmantojiet tos citiem mērķiem! 1. 12V kompresors. Satur līmes produktu, lai veiktu riepas
pagaidu remontu, un ļauj veikt riepas spiediena regulēšanu. 2. Noņemams vilkšanas āķis.
Lai iegūtu sīkāku informāciju par Vilkšanu , skatiet attiecīgo sadaļu.

7
8
Bojājumu gadījumā

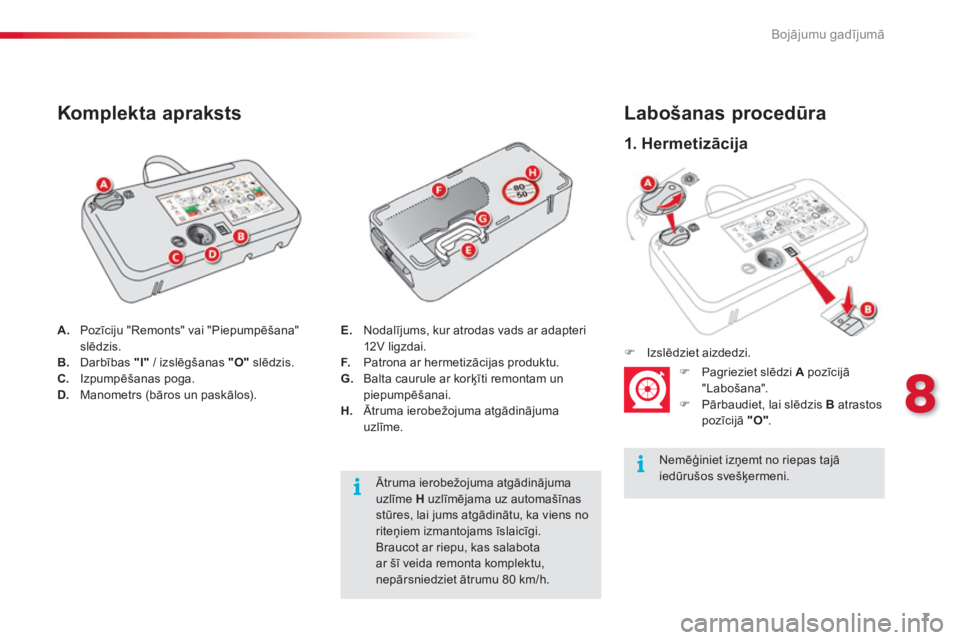

1 . H e r m e t i z ā c i j a
Labošanas procedūra
Nemēģiniet izņemt no riepas tajā iedūrušos svešķermeni.
 Izslēdziet aizdedzi.
 Pagrieziet slēdzi A pozīcijā "Labošana".  Pārbaudiet, lai slēdzis B atrastos pozīcijā "O" .
A. Pozīciju "Remonts" vai "Piepumpēšana" slēdzis. B. Darbības "I" / izslēgšanas "O" slēdzis. C. Izpumpēšanas poga. D. Manometrs (bāros un paskālos).
Komplekta apraksts
Ātruma ierobežojuma atgādinājuma uzlīme H uzlīmējama uz automašīnas stūres, lai jums atgādinātu, ka viens no riteņiem izmantojams īslaicīgi.
Braucot ar riepu, kas salabota ar šī veida remonta komplektu, nepārsniedziet ātrumu 80 km/h.
E. Nodalījums, kur atrodas vads ar adapteri 12V ligzdai. F. Patrona ar hermetizācijas produktu. G. Balta caurule ar korķīti remontam un piepumpēšanai. H. Ātruma ierobežojuma atgādinājuma u z l ī m e .

8
Bojājumu gadījumā
 Pilnībā atritiniet balto cauruli G .  Atskrūvējiet baltās caurules korķīti.  Pievienojiet balto caurulīti pie remontējamās riepas ventiļa.
 Pievienojiet kompresora elektronisko kontaktdakšu automašīnas 12V kontaktligzdā.  Iedarbiniet automašīnu un darbiniet d z i n ē j u .
Uzmanību, šķidrums ir kaitīgs norīšanas gadījumā un ir kodīgs acīm. Uzglabājiet to bērniem nepieejamā v i e t ā .
Pirms neesat pievienojuši balto caurulīti riepas ventilim, neslēdziet kompresoru, jo izšļāksies hermētiskais produkts.
 Iedarbiniet kompresoru, ieslēdzot slēdzi Bpozīcijā "I" , līdz spiediens riepās sasniedz 2,0 bārus. Hermetizācijas produkts zem spiediena ir iepildīts riepā. Neatvienojiet vārsta cauruli šīs darbības laikā (iespējams notraipīties).
Ja apmēram 5 minūšu laikā jums neizdodas sasniegt šādu spiedienu, tas nozīmē, ka riepa vairs nav saremontējama. Par automašīnas evakuāciju sazinieties ar CITROËN pārstāvniecību vai kvalificētu
r e m o n t d a r b n ī c u .

9
8
Bojājumu gadījumā
 Vēlreiz ieslēdziet kompresora elektronisko kontaktdakšu automašīnas 12V kontaktligzdā.  Vēlreiz iedarbiniet automašīnu un darbiniet tās motoru.
Tiklīdz iespējams, ierodieties CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā. Noteikti informējiet servisa centra darbinieku, ka esat izmantojis šo komplektu. Pēc tam, kad būs veikta riepas diagnostika, jūs informēs, vai bojāto riepu iespējams saremontēt vai tā jānomaina.
 Noņemiet komplektu un atskrūvējiet balto cauruli. Uzmanieties, lai nesasmērētu savu automašīnu ar šķidruma paliekām. Novietojiet komplektu ērti sasniedzamā vietā.  Nekavējoties uzsāciet braukšanu, nobrauciet apmēram 5 km nelielā ātrumā (no 20 līdz 60 km/h), lai bojājums varētu aizlīmēties.  Apstādiniet automašīnu un pārbaudiet remontēto vietu un ar komplekta palīdzību pārbaudiet spiedienu riepā.
2 . P i e p u m p ē š a n a
 Pagrieziet slēdzi A pozīcijā "Piepumpēšana".  Pilnībā atritiniet balto cauruli G .  Pievienojiet balto caurulīti uzreiz pie remontētās riepas ventiļa.

10
Bojājumu gadījumā

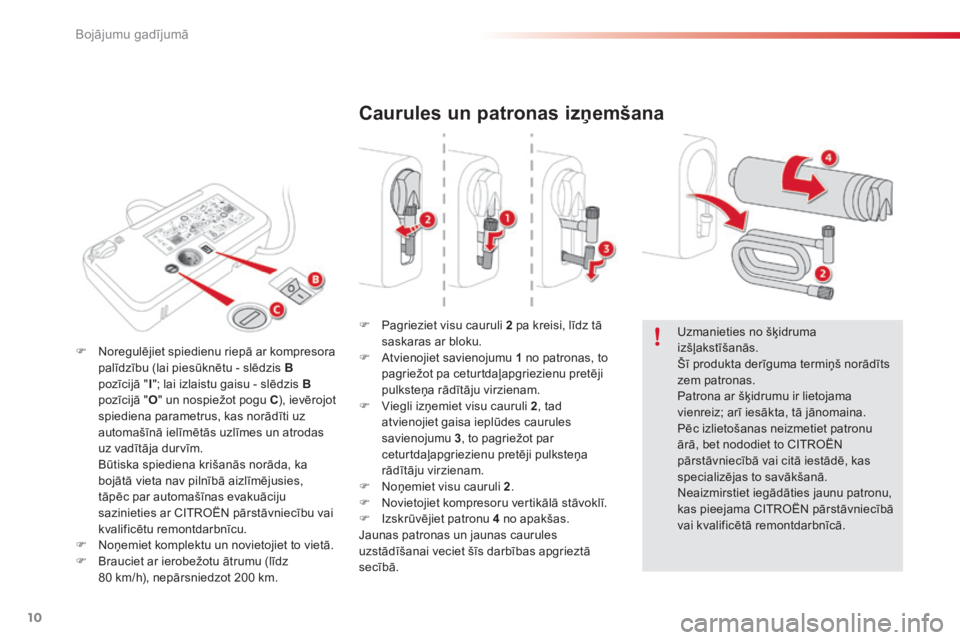

Caurules un patronas izņemšana
 Pagrieziet visu cauruli 2 pa kreisi, līdz tā saskaras ar bloku.  Atvienojiet savienojumu 1 no patronas, to pagriežot pa ceturtdaļapgriezienu pretēji pulksteņa rādītāju virzienam.  Viegli izņemiet visu cauruli 2 , tad atvienojiet gaisa ieplūdes caurules savienojumu 3 , to pagriežot par ceturtdaļapgriezienu pretēji pulksteņa rādītāju virzienam.  Noņemiet visu cauruli 2 .  Novietojiet kompresoru vertikālā stāvoklī.  Izskrūvējiet patronu 4 no apakšas.
Jaunas patronas un jaunas caurules uzstādīšanai veciet šīs darbības apgrieztā secībā.
Uzmanieties no šķidruma izšļakstīšanās. Šī produkta derīguma termiņš norādīts zem patronas. Patrona ar šķidrumu ir lietojama vienreiz; arī iesākta, tā jānomaina. Pēc izlietošanas neizmetiet patronu ārā, bet nododiet to CITROËN pārstāvniecībā vai citā iestādē, kas specializējas to savākšanā. Neaizmirstiet iegādāties jaunu patronu, kas pieejama CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
 Noregulējiet spiedienu riepā ar kompresora palīdzību (lai piesūknētu - slēdzis Bpozīcijā " I "; lai izlaistu gaisu - slēdzis Bpozīcijā " O " un nospiežot pogu C ), ievērojot spiediena parametrus, kas norādīti uz automašīnā ielīmētās uzlīmes un atrodas uz vadītāja durvīm. Būtiska spiediena krišanās norāda, ka bojātā vieta nav pilnībā aizlīmējusies, tāpēc par automašīnas evakuāciju sazinieties ar CITROËN pārstāvniecību vai kvalificētu remontdarbnīcu.
 Noņemiet komplektu un novietojiet to vietā.  Brauciet ar ierobežotu ātrumu (līdz 80 km/h), nepārsniedzot 200 km.

11
8
Bojājumu gadījumā
Spiediena pārbaude / periodiska piepumpēšana
Jūs varat izmantot arī kompresoru bez produkta iepildīšanas, lai periodiski pārbaudītu automašīnas riepu spiedienu vai tās piepumpētu.
 Pagrieziet slēdzi A pozīcijā "Piepumpēšana".  Pilnībā atritiniet balto cauruli G .
 Pieslēdziet kompresora elektronisko kontaktu automašīnas 12V kontaktligzdai.  Iedarbiniet automašīnu un ļaujiet dzinējam darboties.  Papildiniet spiedienu ar kompresora palīdzību (lai piepumpētu - slēdzis Bpozīcijā "I" ; lai izpumpētu - slēdzis Bpozīcijā "O" un nospiežot pogu C ) atbilstoši norādījumiem par riepu.  Izņemiet komplektu un novietojiet to a t p a k a ļ v i e t ā .
Gadījumā, ja vienā vai vairākās riepās tiek mainīts spiediens, tad jāatjauno riepu spiediena sensora sistēmas darbība. Lai iegūtu sīkāku informāciju par riepu spiediena sensoriem , skatiet attiecīgo sadaļu.
 Savienojiet cauruli ar riteni.

5
9
Tehniskie parametri
Benzīna motori un pārnesumkārbas
MotoriPureTech 75PureTech 82PureTech 82 S&SPureTech 110 S&S
Pārnesumkārbas Manuāla (5 pārnesumi) Manuāla (5 pārnesumi)
(T* elektroniska (elektroniska 5 pārnesumi)
Manuāla (5 pārnesumi)
( A T 6 (automātiska 6 pārnesumi)
Modeļu kodi 0 P H M 8 0 P H M = 0 P H N = 0PHN9/0PHN=:
Kubat

6
Tehniskie parametri
Benzīna motoru masas un velkamās kravas (kg)
MotoriPureTech 75PureTech 82PureTech 82 S&SPureTech 110 S&S
Pārnesumkārbas Manuāla (5 pārnesumi) Manuāla (5 pārnesumi)
(T* elektroniska (elektroniska 5 pārnesumi)
Manuāla (5 pārnesumi)
( A T 6 (automātiska 6 pārnesumi)
Modeļu kodi 0 P H M 8 0 P H M = 0 P H N = 0PHN9/0PHN=:
Pašmasa 9 6 5 9 6 5 9 7 5 1 020 1 050
Kopējais svars ar standar ta aprīkojumu un š
