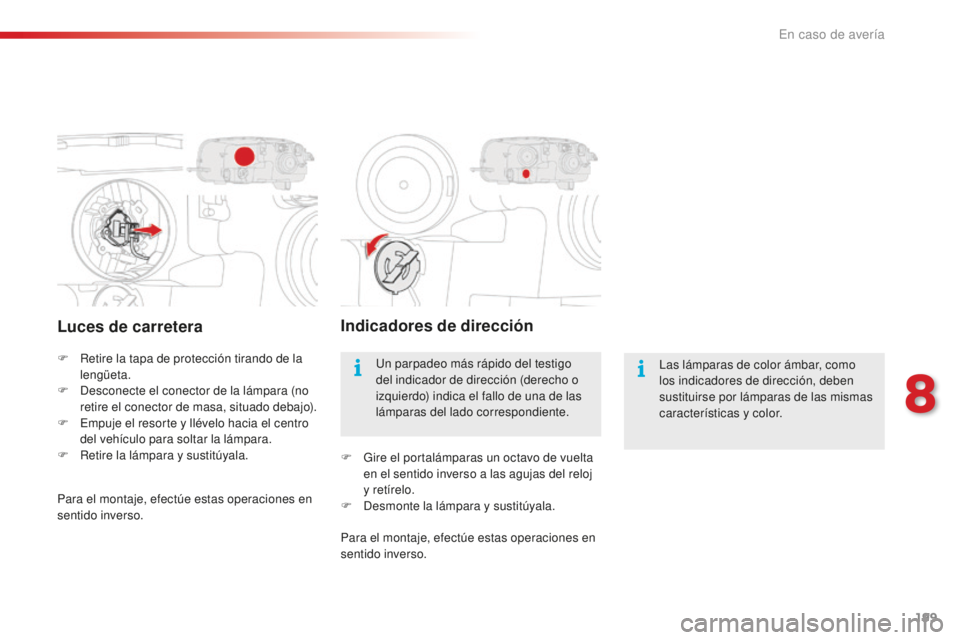

Luces de carretera
F Retire la tapa de protección tirando de la lengüeta.
F

D
esconecte el conector de la lámpara (no
retire el conector de masa, situado debajo).
F

E
mpuje el resorte y llévelo hacia el centro
del vehículo para soltar la lámpara.
F

R
etire la lámpara y sustitúyala.
Indicadores de dirección
Las lámparas de color ámbar, como
los indicadores de dirección, deben
sustituirse por lámparas de las mismas
características y color.
Un parpadeo más rápido del testigo
del indicador de dirección (derecho o
izquierdo) indica el fallo de una de las
lámparas del lado correspondiente.
F

G

ire el portalámparas un octavo de vuelta
en el sentido inverso a las agujas del reloj
y retírelo.
F

D

esmonte la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Para el montaje, efectúe estas operaciones en
sentido inverso.
8
En caso de avería

200
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2016

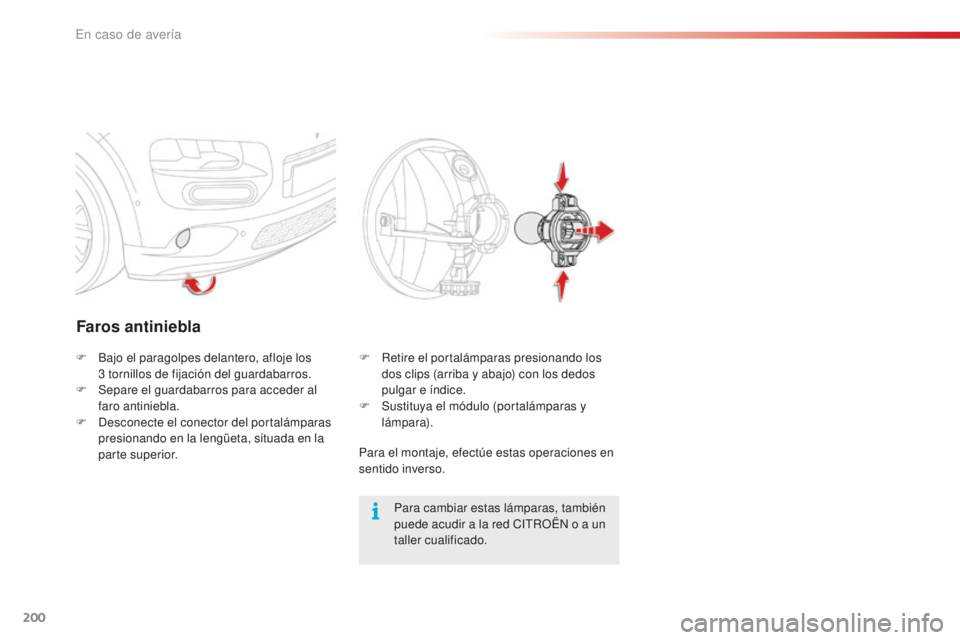

Faros antiniebla
Para cambiar estas lámparas, también
puede acudir a la red CITROËN o a un
taller cualificado.
F

B

ajo el paragolpes delantero, afloje los
3


tornillos de fijación del guardabarros.
F

S

epare el guardabarros para acceder al
faro antiniebla.
F

D

esconecte el conector del portalámparas
presionando en la lengüeta, situada en la
parte superior. F

R

etire el portalámparas presionando los
dos clips (arriba y abajo) con los dedos
pulgar e índice.
F

S

ustituya el módulo (portalámparas y
lámpara).
Para el montaje, efectúe estas operaciones en
sentido inverso.
En caso de avería

201
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2016

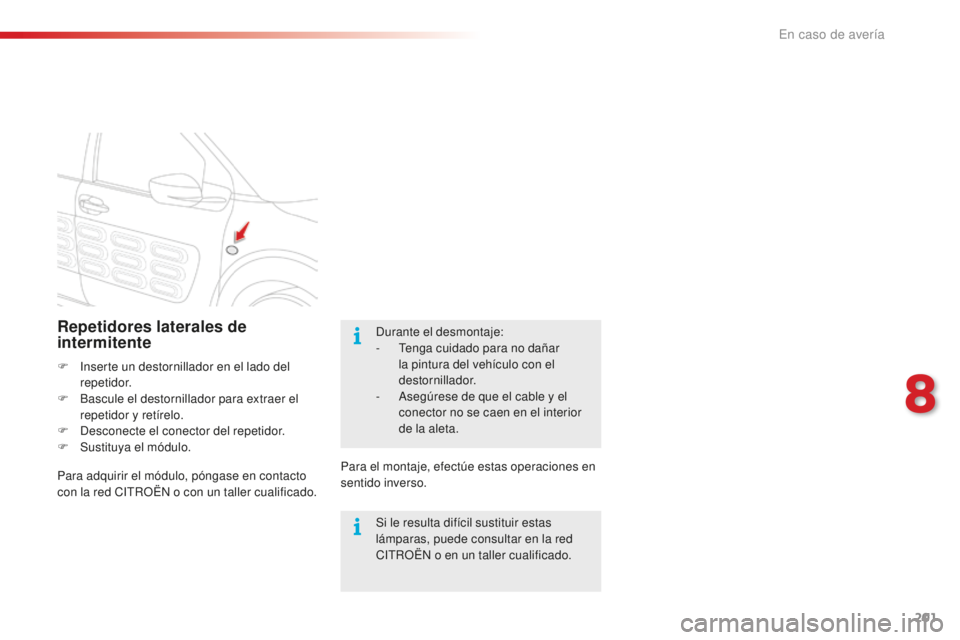

Repetidores laterales de
intermitente
F Inserte un destornillador en el lado del repetidor.
F

B
ascule el destornillador para extraer el
repetidor y retírelo.
F

D
esconecte el conector del repetidor.
F

S
ustituya el módulo.
Para adquirir el módulo, póngase en contacto
con la red CITROËN o con un taller cualificado. Para el montaje, efectúe estas operaciones en
sentido inverso.Durante el desmontaje:
-

T
enga cuidado para no dañar
la pintura del vehículo con el
destornillador.
-

A
segúrese de que el cable y el
conector no se caen en el interior
de la aleta.
Si le resulta difícil sustituir estas
lámparas, puede consultar en la red
CITROËN o en un taller cualificado.
8
En caso de avería

202
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2016
1. Luces de posición (W5W)
2. Luces de freno (P21W)
3.
I

ndicadores de dirección (PY21W)
4.
L

uz antiniebla o de marcha atrás (P21W)

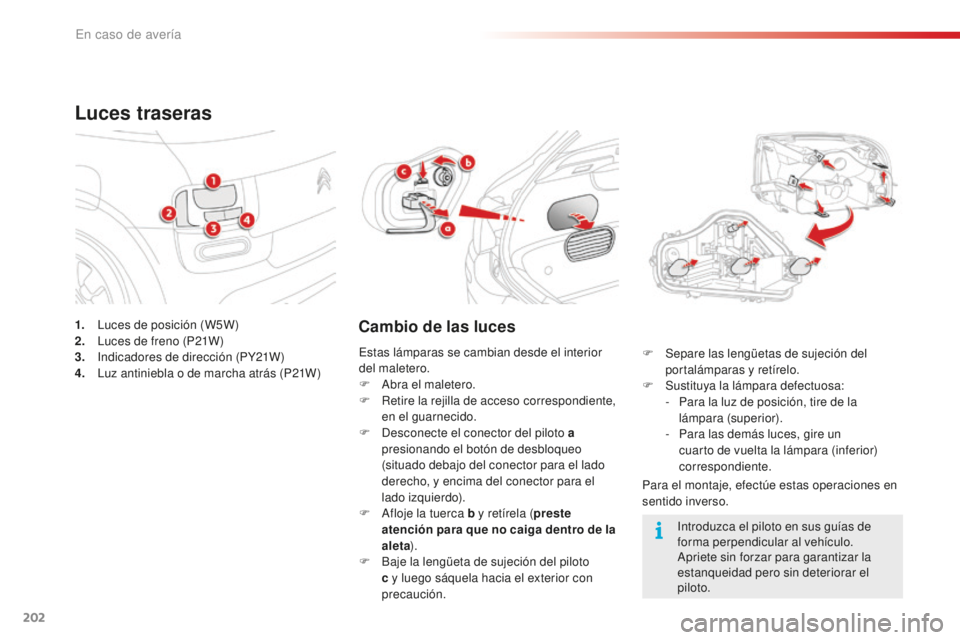

Luces traseras
Cambio de las luces
Para el montaje, efectúe estas operaciones en
sentido inverso. F
S
epare las lengüetas de sujeción del
portalámparas y retírelo.
F
S
ustituya la lámpara defectuosa:
-
P
ara la luz de posición, tire de la
lámpara (superior).
-
P
ara las demás luces, gire un
cuarto de vuelta la lámpara (inferior)
correspondiente.
Estas lámparas se cambian desde el interior
del maletero.
F

A

bra el maletero.
F

R

etire la rejilla de acceso correspondiente,
en el guarnecido.
F

D

esconecte el conector del piloto a
presionando el botón de desbloqueo
(situado debajo del conector para el lado
derecho, y encima del conector para el
lado izquierdo).
F

A

floje la tuerca b y retírela ( preste
atención para que no caiga dentro de la
aleta ).
F

B

aje la lengüeta de sujeción del piloto
c y luego sáquela hacia el exterior con
precaución. Introduzca el piloto en sus guías de
forma perpendicular al vehículo.
Apriete sin forzar para garantizar la
estanqueidad pero sin deteriorar el
piloto.
En caso de avería

203
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2016

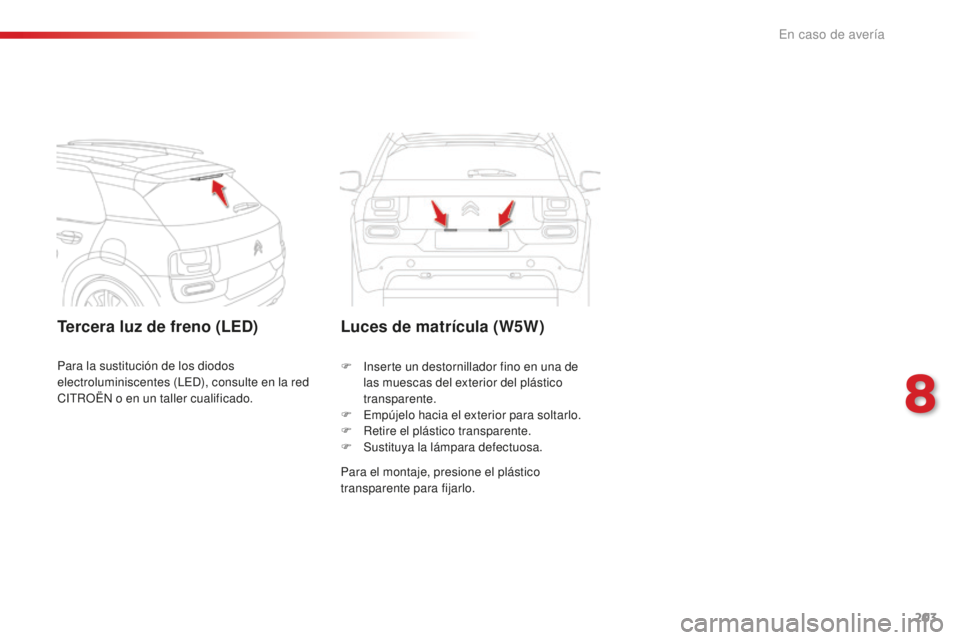

Tercera luz de freno (LED)Luces de matrícula (W5W)
Para el montaje, presione el plástico
transparente para fijarlo. F
I
nserte un destornillador fino en una de
las muescas del exterior del plástico
transparente.
F
E
mpújelo hacia el exterior para soltarlo.
F
R
etire el plástico transparente.
F
S
ustituya la lámpara defectuosa.
Para la sustitución de los diodos
electroluminiscentes (LED), consulte en la red
CITROËN o en un taller cualificado.
8
En caso de avería

204
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2016
F Utilizando un destornillador fino de punta plana, suelte el conjunto de la consola que
rodea a la luz de techo.
F

R
etire de la lámpara defectuosa y
sustitúyala.
F

V
uelva a colocar la consola alrededor de la
luz de techo y fíjela correctamente.

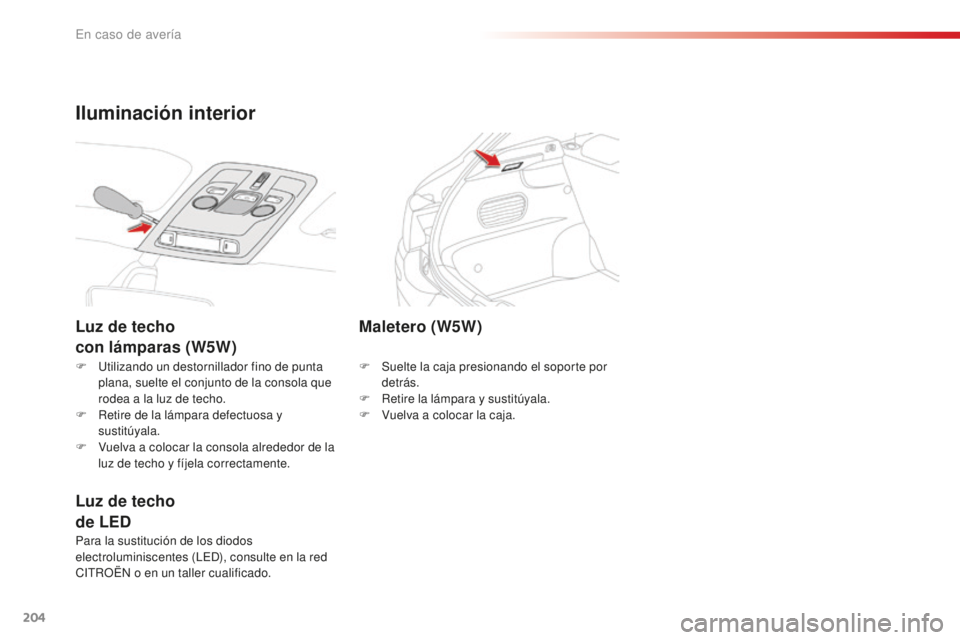

Luz de techo
con lámparas (W5W)
Luz de techo
de LED
Para la sustitución de los diodos
electroluminiscentes (LED), consulte en la red
CITROËN o en un taller cualificado.
Maletero (W5W)
F Suelte la caja presionando el soporte por detrás.
F

R
etire la lámpara y sustitúyala.
F

V
uelva a colocar la caja.
Iluminación interior
En caso de avería

205
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2016
Antes de cambiar un fusible, es necesario:
F C onocer la causa de la avería y
solucionarla.
F

A
pagar todos los consumidores eléctricos.
F

I
nmovilizar el vehículo y cortar el contacto.
F

I
dentificar el fusible defectuoso utilizando
las tablas de correspondencias y los
esquemas de las páginas siguientes.

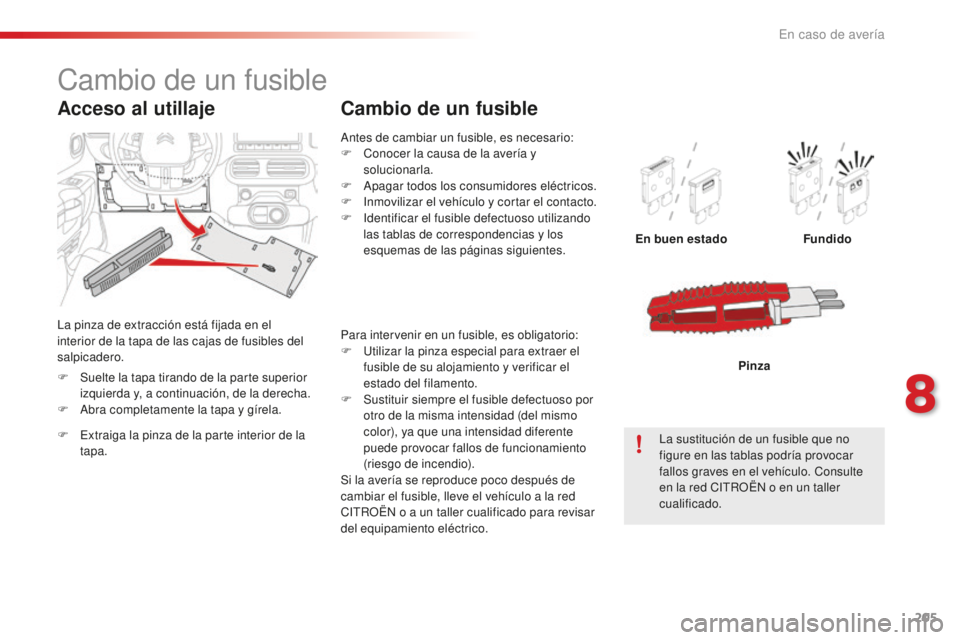

Cambio de un fusible
En buen estado Fundido
La sustitución de un fusible que no
figure en las tablas podría provocar
fallos graves en el vehículo. Consulte
en la red CITROËN o en un taller
cualificado. Pinza
Cambio de un fusible
La pinza de extracción está fijada en el
interior de la tapa de las cajas de fusibles del
salpicadero.
Acceso al utillaje
Para intervenir en un fusible, es obligatorio:
F
Ut ilizar la pinza especial para extraer el
fusible de su alojamiento y verificar el
estado del filamento.
F

Su
stituir siempre el fusible defectuoso por
otro de la misma intensidad (del mismo
color), ya que una intensidad diferente
puede provocar fallos de funcionamiento
(riesgo de incendio).
Si la avería se reproduce poco después de
cambiar el fusible, lleve el vehículo a la red
CITROËN o a un taller cualificado para revisar
del equipamiento eléctrico.
F

S

uelte la tapa tirando de la parte superior
izquierda y, a continuación, de la derecha.
F

A

bra completamente la tapa y gírela.
F

E

xtraiga la pinza de la parte interior de la
tapa.
8
En caso de avería

206
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2016
CITROËN declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por
los fallos de funcionamiento que
puedan resultar de la instalación de
accesorios auxiliares no suministrados
ni recomendados por CITROËN y no
instalados según sus prescripciones,
en particular, cuando el consumo del
conjunto de los dispositivos conectados
supera los 10

miliamperios.
Instalación de accesorios
eléctricos
El circuito eléctrico del vehículo está
diseñado para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte en la red CITROËN o en un
taller cualificado.
En caso de avería

207
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2016
Fusibles en el salpicadero
Las 2 cajas de fusibles están situadas en la
p arte inferior del tablero de a bordo, bajo el
volante. Fusible
N° Intensidad
(A) Funciones
F01 10Pedal del freno (contactor 2), Stop & Start
F02 5Reglaje de la altura de los faros, calefacción adicional (diésel),
ayuda al estacionamiento, toma de diagnosis, retrovisores
exteriores (reglaje eléctrico), Grip control
F03 10Bomba aditivo diésel, dirección asistida eléctrica, pedal de
embrague (contactor)
F04 5Sensor de lluvia y luminosidad
F06 10Pedal del freno (contactor 1), toma de diagnosis
F08 5Parte superior de columna con mandos en el volante
F10 15Llamada de urgencia/llamada de asistencia
F12 5Stop & Start, ABS, ESC
F13 5Ayuda al estacionamiento, cámara de marcha atrás
F14 10Caja de velocidades pilotada, panel de mandos (en la la
pantalla táctil), aire acondicionado, tablet táctil
F16 15Toma de 12
Voltios
F18 20Radio
Acceso a los fusibles
F Suelte la tapa tirando de la parte superior
izquierda y, a continuación, de la derecha.
Caja de fusibles izquierda
8
En caso de avería

208
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2016
Fusible N° Intensidad
(A) Funciones
F19 5Testigos de cinturones no abrochados
F20 5Airbags
F21 5Cuadro de a bordo
F22 30Cerraduras
F23 5Luz de techo, lectores de mapa
F26 15Claxon
F27 15Lavalunas delantero y trasero
F28 5Antirrobo (contactor)
F30 15Limpialuneta
En caso de avería
