Page 311 of 334
4
Bezbednost
Lokalizovani poziv za asistencijom
Ako ste kupili vozilo van mreže brenda, pozivamo vas da proverite konfiguraciju ovih usluga i možete da zahtevate promene u mreži. U zemlji gde se govori više jezika, konfiguracija je moguća na oficijelnom jeziku po vašem izboru.
Iz tehničkih razloga, a posebno za što kvalitetnije telematske usluge prema korisnicima, proizvođač zadržava pravo da u svakom trenutku izvrši ažuriranje telematskih sistema na vozilu.
Neispravnost sistema ne sprečava vozilo da se kreće.
Pritisnite ovaj taster duže od 2 sekunde da biste uputili poziv za pomoć na putu u slučaju da ne možete da pokrenete vozilo. Glasovna poruka potvrđuje da je poziv uspešno upućen ** .
Brzim pritiskom na ovo dugme poništavate z a htev. Poništavanje se potvrđuje glasovnom porukom.
Crvena lampica neprekidno svetli : rezervnu bateriju treba zameniti.
Način rada sistema
Prilikom davanja kontakta, zelena lampica se pali u trajanju od 3 sekunde što znači da sistem r a d i .
Crvena lampica treperi, potom se gasi : sistem je neispravan.
** Sledeć a geografska pokrivenost "lokalizovani hitni poziv", "Lokalizovani poziv za asistenciju" i zvanični nacionalni jezik koji je izabrao vlasnik vozila. Lista pokrivenih zemalja i telematskih usluga su dostupni na prodajnim mestima ili na internet sajtu vaše zemlje.
Za sve države osim Rusije, Belorusije, Kazahstana.
Za Rusiju Belorusiju, Kazahstan.
U oba slučaja, postoji opasnost od nefunkcionisanja usluga hitnih poziva i asistencije. Obratite se kvalifikovanom servisu u najkraćem r o k u .
Pozicioniranje
Možete da isključite pozicioniranje, istovremenim pritiskom na tastere "lokalizovani hitni poziv" i "Lokalizovani poziv za asistenciju" potom pritiskom na "Lokalizovani poziv za asistenciju" da biste potvrdili.
Za ponovno aktiviranje pozicioniranja, ponovite istovremeno pritiskanje tastera "lokalizovani hitni poziv" i "Lokalizovani poziv za asistenciju" potom pritisnite na "Lokalizovani poziv za asistenciju" da biste potvrdili.
Crvena lampica neprekidno svetli : sistem je neispravan.
Crvena lampica treperi : rezervnu bateriju treba zameniti.
Page 312 of 334
6
U slučaju kvara
Na ovoj nalepnici je prikazan pritisak za naduvavanje guma.
Komplet je smešten u kućištu za odlaganje, ispod poda prtljažnika.
Ovaj komplet se sastoji od kompresora i bočice proizvoda za lepljenje. On omogućava da privremeno popravitegumu. Tako možete stići do najbližeg servisa. Namenjen je za krpljenje većine rupa na gumama, koje se mogu pojaviti u predelu nagaza gume ili na njenom obodu. Njegov kompresor omogućava da kontrolišete i da podesite pritisak pneumatika.
K o m p l e t z a p r i v r e m e n u p o p r a v k u g u m e
Pristup kompletu
Podaci o alatu
Ove alatke su posebne za vaše vozilo i mogu da variraju u zavisnosti od opreme. Ne upotrebljavajte ih u druge svrhe. 1. Kompresor od 12 V. Sadrži uređaj za zaptivanje za privremenu
popravku točka i za podešavanje pritiska u pneumatiku. 2. Prsten za vuču.
Za više informacija o Vuči , pogledajte odgovarajući odeljak.
Page 313 of 334
7
8
U slučaju kvara
1. Lepljenje
Postupak popravke
Ne odstranjujte strano telo koje je dospelo u gumu.
P r e k i n i t e k o n t a k t .
Okrenite selektor A u položaj "Popravka". Proverite da li je prekidač Bprebačen u položaj "O" .
A. Selektor položaja "Popravka" ili "Pumpanje". B. Prekidač za uključen "I" / isključen "O" . C. Dugme za izduvavanje. D. Manometar (u barima i p.s.i.).
Opis kompleta
Nalepnicu koja vas podseća da treba da ograničite brzinu H treba da zalepite na volan da ne biste zaboravili da je točak u privremenoj upotrebi.
Kada gumu zakrpite pomoću ovog kompleta, nemojte prelaziti brzinu od 80 km/h.
E. Odeljak koji sadrži kabl sa adapterom za utičnicu od 12 V. F. Bočica proizvoda za lepljenje. G. Bela cevčica za krpljenje i naduvavanje sa poklopcem. H. Nalepnica koja vas podseća da treba da ograničite brzinu.
Page 314 of 334
8
U slučaju kvara
Odmotajte do kraja belu cevčicu G . Skinite poklopac sa bele cevčice. Povežite belu cevčicu sa ventilom gume koju treba popraviti.
Povežite električnu utičnicu kompresora sa utičnicom od 12 V u svom vozilu. Startujte motor i ostavite ga da radi.
Obratite pažnju, ovaj proizvod je štetan u slučaju da se proguta i nadražuje oči. Držite ovaj proizvod van domašaja d e c e .
Ne uključujte kompresor pre nego što postavite belu cevčicu na ventil na gumi, u suprotnom će proizvod za lepljenje rupe curiti ka spolja.
Pokrenite kompresor pomerajući dugme Bu položaj "I" sve dok pritisak u gumi ne dostigne 2,0 bara. Lepak se pod pritiskom ubrizgava u gumu ; ne odvajajte cevčicu od ventila za vreme ove radnje (opasnost od pucanja).
Ako posle otprilike pet do sedam minuta ne uspete da dostignete pritisak, to znači da se guma ne može popraviti ; obratite se servisnoj mreži CITROËN ili stručnom servisu radi slanja šlepa po v a š e v o z i l o .
Page 315 of 334
9
8
U slučaju kvara
Ponovo povežite električni priključak kompresora na utičnicu od 12 V u vozilu. Ponovo startujte vozilo i ostavite motor da r a d i .
Obratite se što pre servisnoj mreži CITROËN ili stručnom servisu. Obavezno obavestite tehničara da ste koristili tu opremu. Nakon dijagnostike, tehničar će vas obavestiti da li guma može da se popravi ili mora da se z a m e n i .
Sklonite komplet i vratite čep na belu cevčicu. Pazite da ne isprljate vozilo tragovima tečnosti. Neka vam pribor bude na dohvat ruke. Odmah započnite vožnju, smanjenom brzinom (između 20 i 60 km/h) na rastojanju od oko pet kilometara, kako bi se zapušilo probušeno mesto na gumi. Zaustavite se da biste proverili krpljenje i pritisak uz pomoć pribora.
2. Naduvavanje
Okrenite selektor A na poziciju "Naduvavanje". Odmotajte do kraja belu cevčicu G . Direktno spojite belu cevčicu i ventil popravljenog točka.
Page 316 of 334
10
U slučaju kvara

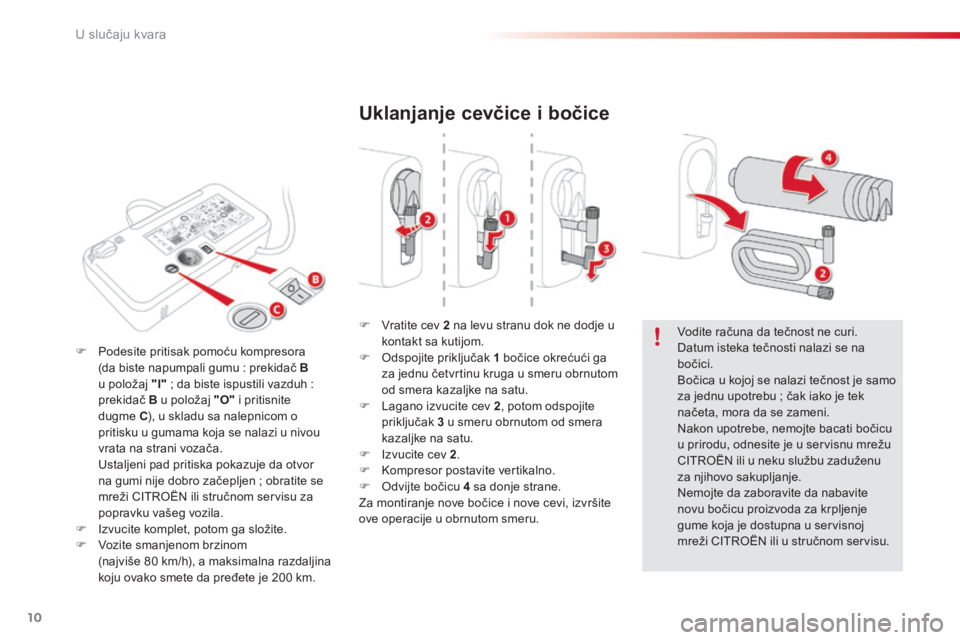

Uklanjanje cevčice i bočice
Vratite cev 2 na levu stranu dok ne dodje u kontakt sa kutijom. Odspojite priključak 1 bočice okrećući ga za jednu četvrtinu kruga u smeru obrnutom od smera kazaljke na satu. Lagano izvucite cev 2 , potom odspojite priključak 3 u smeru obrnutom od smera kazaljke na satu. Izvucite cev 2 . Kompresor postavite vertikalno. Odvijte bočicu 4 sa donje strane. Za montiranje nove bočice i nove cevi, izvršite ove operacije u obrnutom smeru.
Vodite računa da tečnost ne curi. Datum isteka tečnosti nalazi se na bočici. Bočica u kojoj se nalazi tečnost je samo za jednu upotrebu ; čak iako je tek načeta, mora da se zameni. Nakon upotrebe, nemojte bacati bočicu u prirodu, odnesite je u servisnu mrežu CITROËN ili u neku službu zaduženu za njihovo sakupljanje. Nemojte da zaboravite da nabavite novu bočicu proizvoda za krpljenje gume koja je dostupna u servisnoj mreži CITROËN ili u stručnom servisu.
Podesite pritisak pomoću kompresora (da biste napumpali gumu : prekidač Bu položaj "I" ; da biste ispustili vazduh : prekidač B u položaj "O" i pritisnite dugme C ), u skladu sa nalepnicom o pritisku u gumama koja se nalazi u nivou vrata na strani vozača. Ustaljeni pad pritiska pokazuje da otvor na gumi nije dobro začepljen ; obratite se mreži CITROËN ili stručnom servisu za popravku vašeg vozila. Izvucite komplet, potom ga složite.
Vozite smanjenom brzinom (najviše 80 km/h), a maksimalna razdaljina koju ovako smete da pređete je 200 km.
Page 317 of 334
11
8
U slučaju kvara

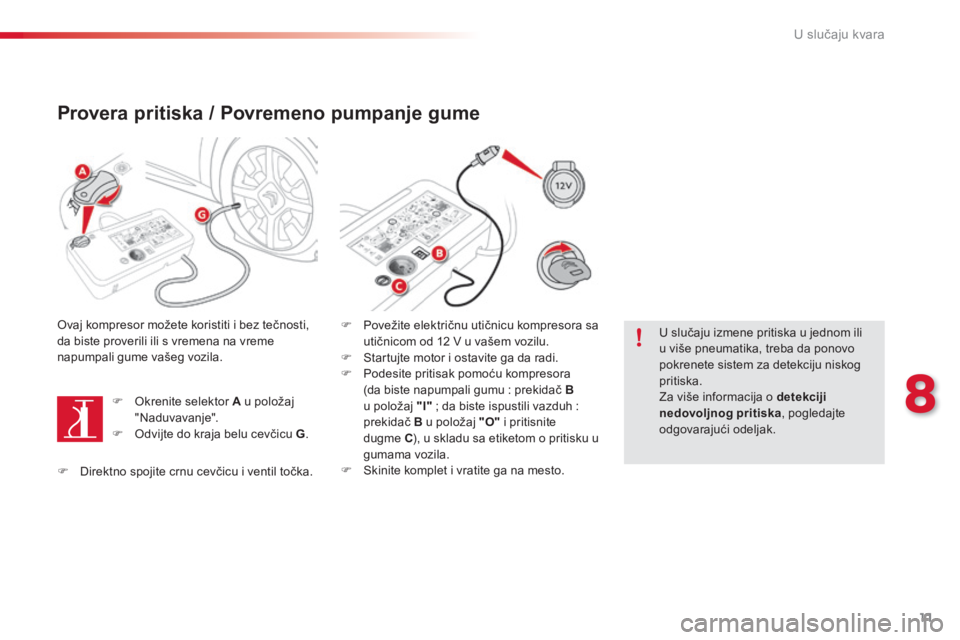

Provera pritiska / Povremeno pumpanje gume
Ovaj kompresor možete koristiti i bez tečnosti, da biste proverili ili s vremena na vreme napumpali gume vašeg vozila.
Okrenite selektor A u položaj "Naduvavanje". Odvijte do kraja belu cevčicu G .
Povežite električnu utičnicu kompresora sa utičnicom od 12 V u vašem vozilu. Startujte motor i ostavite ga da radi. Podesite pritisak pomoću kompresora (da biste napumpali gumu : prekidač Bu položaj "I" ; da biste ispustili vazduh : prekidač B u položaj "O" i pritisnite dugme C ), u skladu sa etiketom o pritisku u gumama vozila. Skinite komplet i vratite ga na mesto.
U slučaju izmene pritiska u jednom ili u više pneumatika, treba da ponovo pokrenete sistem za detekciju niskog pritiska. Za više informacija o detekciji nedovoljnog pritiska , pogledajte odgovarajući odeljak.
Direktno spojite crnu cevčicu i ventil točka.
Page 318 of 334
1
6
Vožnja
Automatski menjač brzine
( E AT 6)
Automatski menjač sa šest brzina pruža udobnost potpunog automatizma, obogaćenu programima za sport i sneg ili ručno menjanje brzina. Dva režima vožnje se predlažu: - Automatski U D G ] D H O H N W U R Q V N R X S U D Y O M D Q M H E U ] L Q D P D S U H N R P H Q M D þ D V D S U R J U D P R P sport G D E L Y D P V H S U X å L R G L Q D P L þ Q L M L V W L O Y R å Q M H L O L sneg G D E L V H S R E R O M ã D O D Y R å Q M D X V O X þ D M X O R ã H J S U L D Q M D Q M D S Q H X P D W L N D - manuelni rad ] D V H N Y H Q F L M D O Q R P H Q M D Q M H V W H S H Q D S U H Q R V D N R M H Y U ã L V D P Y R ] D þ
Položaji ručice menjača
1. 0 H Q M D þ 2. Dugme S (spor t) 3. D u g m e „ “ (sneg). 4. 6 H U L J U D I L M D S R O R å D M D P H Q M D þ D
P. 3 D U N L U D Q M H , P R E L O L ] D F L M D Y R ] L O D ] D W H J Q X W D L O L R W S X ã W H Q D S D U N L U Q D N R þ Q L F D 6 W D U W R Y D Q M H P R W R U D R. + R G X Q D ] D G = D Y R å Q M X X Q D ] D G N D G Y R ] L O R V W R M L X P H V W X Y R ] L O R U D G L X S U D ] Q R P K R G X N. 1 H X W U D O Q L S R O R å D M , P R E L O L ] D F L M D Y R ] L O D ] D W H J Q X W D S D U N L U Q D N R þ Q L F D 6 W D U W R Y D Q M H P R W R U D D. $ X W R P D W V N L U D G M + / -. 5 X þ Q L U D G V D V H N Y H Q F L M D O Q L P P H Q M D Q M H P ã H V W E U ] L Q D * X U Q L W H Q D S U H G G D E L V W H S U H E D F L O L X Y L
Page 319 of 334
2
Vožnja
Tokom kočenja, menjač automatski prelazi na niži stepen prenosa kako bi se omogućilo efikasno kočenje motorom. Kada naglo dignete nogu sa pedale gasa, menjač neće automatski preći na viši stepen prenosa radi veće bezbednosti.
Nemojte nikada izabrati položaj N kada se Y R ] L O R N U H ü H 1 H P R M W H Q L N D G D L ] D E U D W L S R O R å D M P ili R ako Y R ] L O R Q L M H ] D X V W D Y O M H Q R
Programi sport i sneg
2 Y D G Y D V S H F L I L þ Q D S U R J U D P D G R S X Q M X M X D X W R P D W V N L U D G X S R V H E Q L P X V O R Y L P D N R U L ã ü H Q M D
Program sport „S“
3 U L W L V Q L W H G X J P H 6 Q D N R Q
Page 320 of 334
3
6
Vožnja
Program sneg „ “
3 U L W L V Q L W H G X J P H
