CITROEN C4 CACTUS 2019 InstruktionsbÖcker (in Swedish)
Manufacturer: CITROEN, Model Year: 2019, Model line: C4 CACTUS, Model: CITROEN C4 CACTUS 2019Pages: 256, PDF Size: 7.68 MB
Page 1 of 256
C4
INSTRUKTIONSBOK
Page 2 of 256

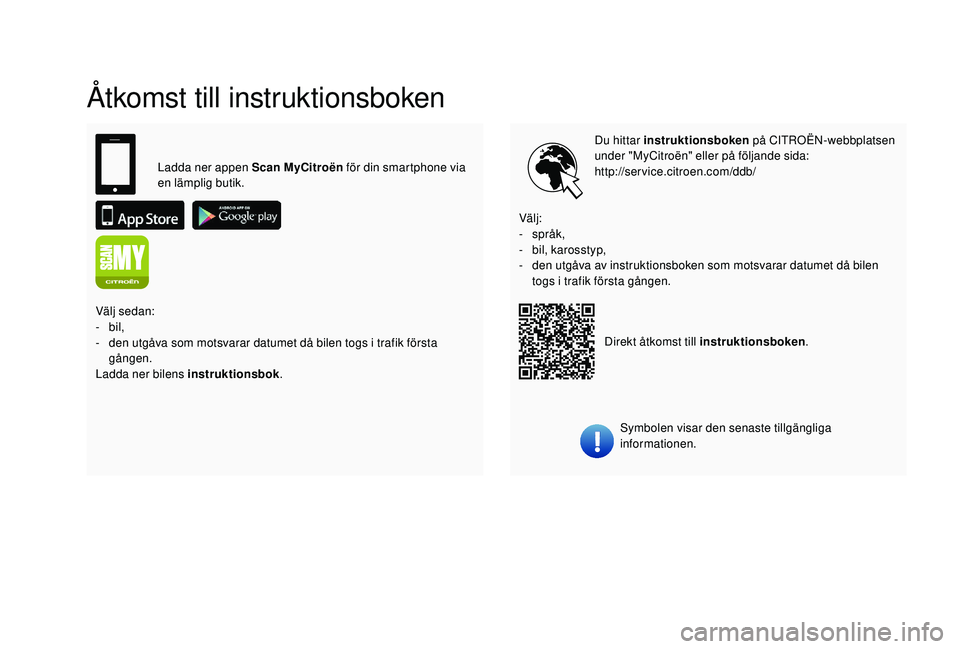

Åtkomst till instruktionsboken
Du hittar instruktionsboken på CITROËN-webbplatsen
under "MyCitroën" eller på följande sida:
http://service.citroen.com/ddb/
Symbolen visar den senaste tillgängliga
informationen.
Välj:
-
språk,
-
b
il, karosstyp,
-
d
en utgåva av instruktionsboken som motsvarar datumet då bilen
togs i trafik första gången.
Ladda ner appen Scan MyCitroën
för din smartphone via
en lämplig butik.
Välj sedan:
-
bil,
-
d
en utgåva som motsvarar datumet då bilen togs i trafik första
gången.
Ladda ner bilens instruktionsbok . Direkt åtkomst till instruktionsboken
.
Page 3 of 256

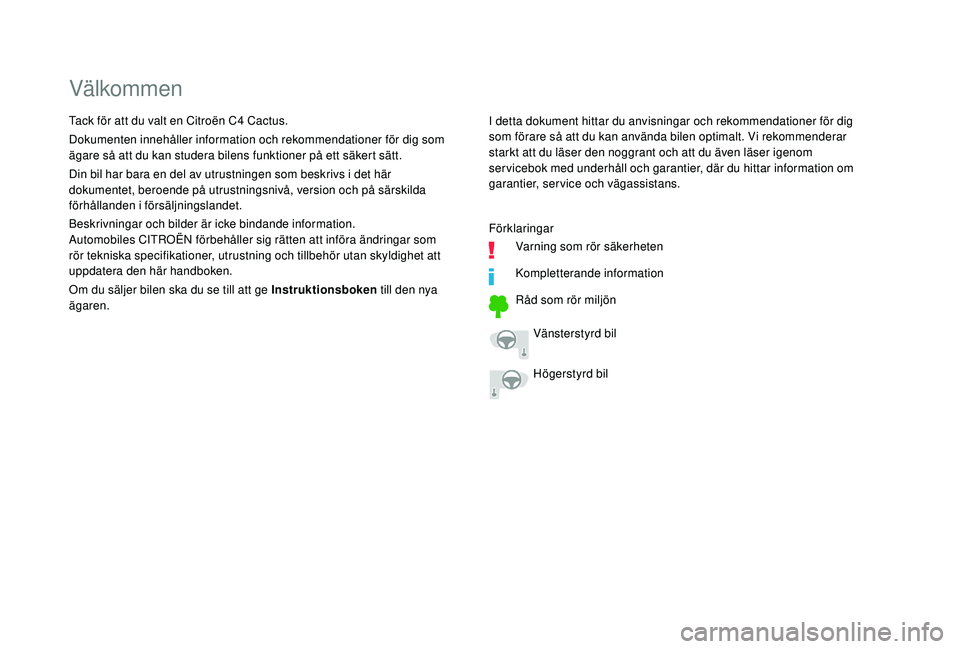

Välkommen
I detta dokument hittar du anvisningar och rekommendationer för dig
som förare så att du kan använda bilen optimalt. Vi rekommenderar
starkt att du läser den noggrant och att du även läser igenom
ser vicebok med underhåll och garantier, där du hittar information om
garantier, service och vägassistans.
Tack för att du valt en Citroën C4 Cactus.
Dokumenten innehåller information och rekommendationer för dig som
ägare så att du kan studera bilens funktioner på ett säkert sätt.
Din bil har bara en del av utrustningen som beskrivs i det här
dokumentet, beroende på utrustningsnivå, version och på särskilda
förhållanden i försäljningslandet.
Beskrivningar och bilder är icke bindande information.
Automobiles CITROËN förbehåller sig rätten att införa ändringar som
rör tekniska specifikationer, utrustning och tillbehör utan skyldighet att
uppdatera den här handboken.
Om du säljer bilen ska du se till att ge Instruktionsboken
till den nya
ägaren. Förklaringar
Varning som rör säkerheten
Kompletterande information
Råd som rör miljön
Vänsterstyrd bil
Högerstyrd bil
Page 4 of 256

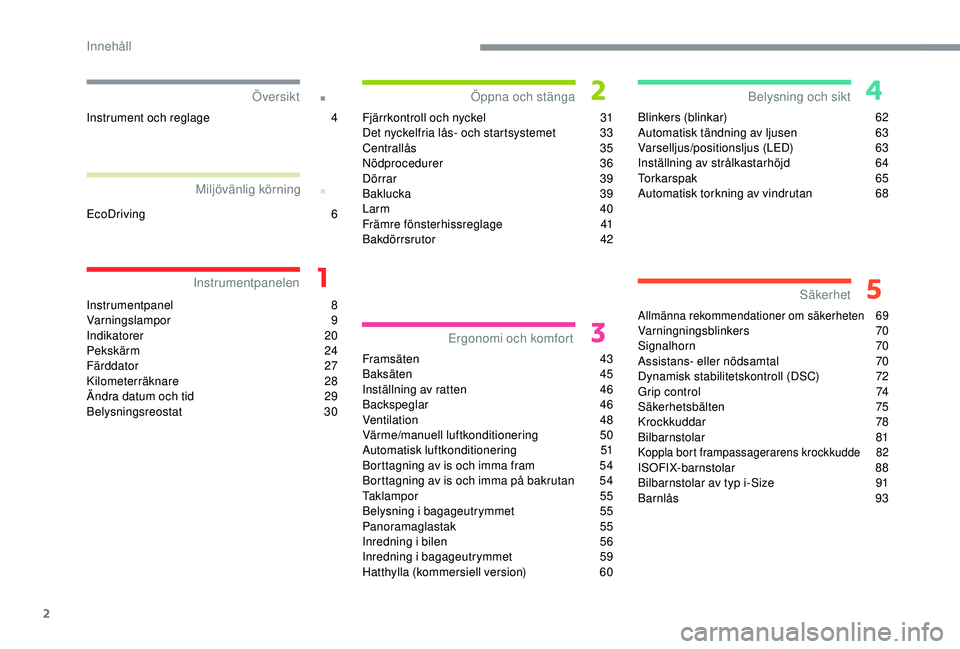

2
.
.
Instrumentpanel 8
Varningslampor 9
Indikatorer
20
Pekskärm
24
Färddator
27
Kilometerräknare
28
Ändra datum och tid
2
9
Belysningsreostat
3
0Fjärrkontroll och nyckel
3
1
Det nyckelfria lås- och startsystemet
3
3
Centrallås
35
Nödprocedurer
36
Dörrar 39
Baklucka
39
Larm 40
Främre fönsterhissreglage
4
1
Bakdörrsrutor
42
Framsäten
43
Baksäten
45
Inställning av ratten
4
6
Backspeglar
46
Ventilation
48
Värme/manuell luftkonditionering
5
0
Automatisk luftkonditionering
5
1
Borttagning av is och imma fram
5
4
Borttagning av is och imma på bakrutan
5
4
Taklampor
5
5
Belysning i bagageutrymmet
5
5
Panoramaglastak
5
5
Inredning i bilen
5
6
Inredning i bagageutrymmet
5
9
Hatthylla (kommersiell version)
6
0Blinkers (blinkar)
6
2
Automatisk tändning av ljusen
6
3
Varselljus/positionsljus (LED)
6
3
Inställning av strålkastarhöjd
6
4
Torkarspak
65
Automatisk torkning av vindrutan
6
8Allmänna rekommendationer om säkerheten 6
9Varningningsblinkers 70
Signalhorn 70
Assistans- eller nödsamtal
7
0
Dynamisk stabilitetskontroll (DSC)
7
2
Grip control
7
4
Säkerhetsbälten
75
Krockkuddar
78
Bilbarnstolar
81
Koppla bort frampassagerarens krockkudde 8 2ISOFIX-barnstolar 88
Bilbarnstolar av typ i-Size 9 1
Barnlås
93
Översikt
Instrumentpanelen Öppna och stänga
Ergonomi och komfort Säkerhet
Belysning och sikt
Miljövänlig körning
EcoDriving 6
Instrument och reglage
4
Innehåll
Page 5 of 256
3
.
.

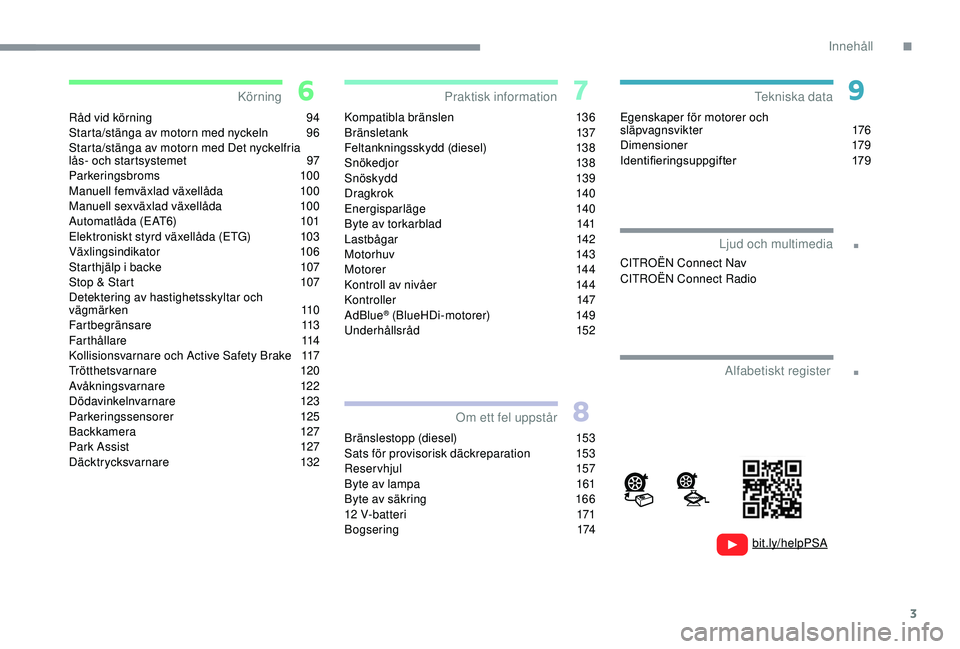

Råd vid körning 94
Starta/stänga av motorn med nyckeln 9 6
Starta/stänga av motorn med Det nyckelfria
lås- och startsystemet
9
7
Parkeringsbroms
100
Manuell femväxlad växellåda
1
00
Manuell sexväxlad växellåda
1
00
Automatlåda (EAT6)
1
01
Elektroniskt styrd växellåda (ETG)
1
03
Växlingsindikator
106
Starthjälp i backe
1
07
Stop & Start
1
07
Detektering av hastighetsskyltar och
vägmärken
110
Fartbegränsare
1
13
Farthållare
114
Kollisionsvarnare och Active Safety Brake
1
17
Trötthetsvarnare
1
20
Avåkningsvarnare
1
22
Dödavinkelnvarnare
123
Parkeringssensorer
125
Backkamera
127
Park Assist
1
27
Däcktrycksvarnare
1
32Kompatibla bränslen 1
36
Bränsletank 137
Feltankningsskydd (diesel)
1
38
Snökedjor
138
Snöskydd
139
Dragkrok
140
Energisparläge
140
Byte av torkarblad
1
41
Lastbågar
142
M otor huv
143
M otorer
14 4
Kontroll av nivåer
1
44
Kontroller
147
AdBlue
® (BlueHDi-motorer) 1 49
Underhållsråd 1 52
Bränslestopp (diesel)
1
53
Sats för provisorisk däckreparation
1
53
Reservhjul
1
57
Byte av lampa
1
61
Byte av säkring
1
66
12
V-batteri
1
71
Bogsering
174Egenskaper för motorer och
släpvagnsvikter 1
76
Dimensioner 179
Identifieringsuppgifter 179
KörningPraktisk information
Om ett fel uppstår Tekniska data
Alfabetiskt register
bit.ly/helpPSA
Ljud och multimedia
CITROËN Connect Nav
CITROËN Connect Radio
.
Innehåll
Page 6 of 256
4
Instrument och reglage
1
Främre fönsterhissreglage
2
Öppna motorhuven
3
Taklampa
Inre backspegel
Nöd- eller assistanssamtal
4
Pekskärm med CITROËN
Connect Radio eller CITROËN Connect Nav
Inställning av datum och tid
Ljusstyrka på förarplatsen
Värme, ventilation
Manuell luftkonditionering
Automatisk luftkonditionering
5
12
V-tillbehörsuttag
USB-uttag
6
Manuell fem-/sexväxlad växellåda
Automatlåda (EAT6)
ETG-växellåda (ETG6)
Starthjälp i backe
7
Parkeringsbroms
8
Handskfack
AUX-uttag
9
Säkringar i instrumentbrädan
10
Instrumentpanel
Varningslampor
Indikator (kilometerräknare,
serviceindikator, oljenivåindikator
Vägmätare
1
Belysningsreglage
Automatisk tändning av belysningen
Körriktningsvisare
2
Torkarreglage
Färddator
3
Fartbegränsare
Farthållare
Reglage på ratten
Översikt
Page 7 of 256
5

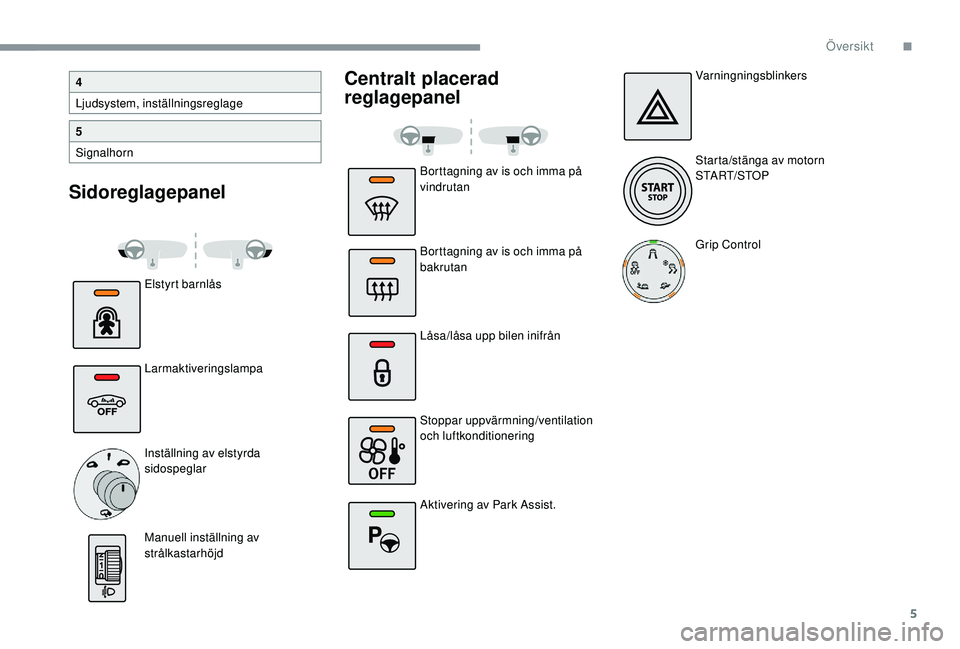

SidoreglagepanelCentralt placerad
reglagepanel
Elstyrt barnlås
Larmaktiveringslampa
Inställning av elstyrda
sidospeglar
Manuell inställning av
strålkastarhöjd
4
Ljudsystem, inställningsreglage
5
Signalhorn
Borttagning av is och imma på
vindrutan
Borttagning av is och imma på
bakrutan
Låsa/låsa upp bilen inifrån
Stoppar uppvärmning/ventilation
och luftkonditionering
Aktivering av Park Assist.Varningningsblinkers
Starta/stänga av motorn
START/STOP
Grip Control
.
Översikt
Page 8 of 256
6

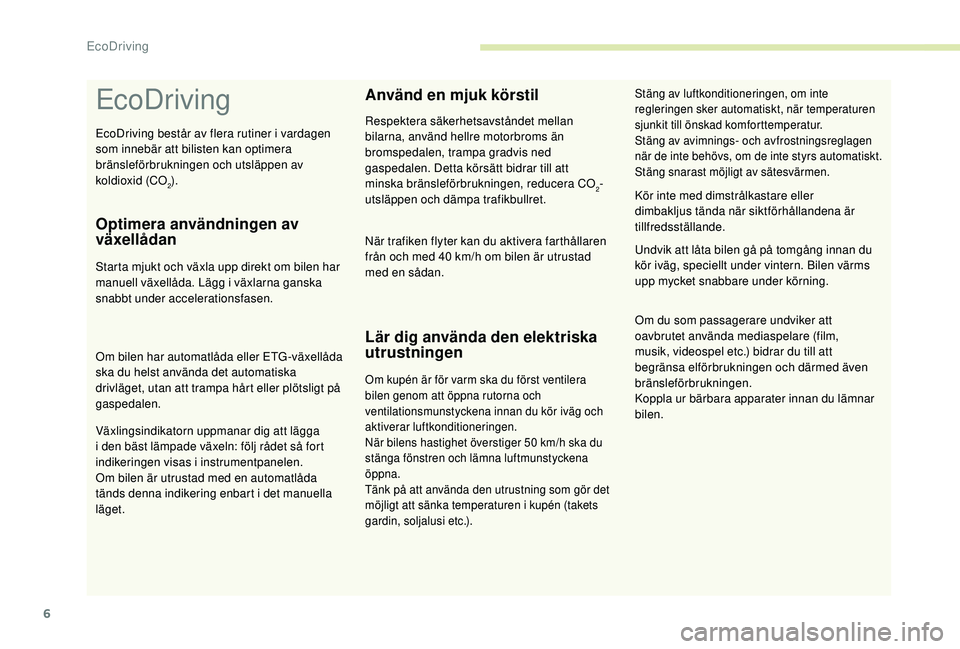

EcoDriving
Optimera användningen av
växellådan
Starta mjukt och växla upp direkt om bilen har
manuell växellåda. Lägg i växlarna ganska
snabbt under accelerationsfasen.
Om bilen har automatlåda eller ETG-växellåda
ska du helst använda det automatiska
drivläget, utan att trampa hårt eller plötsligt på
gaspedalen.
Använd en mjuk körstil
Respektera säkerhetsavståndet mellan
bilarna, använd hellre motorbroms än
bromspedalen, trampa gradvis ned
gaspedalen. Detta körsätt bidrar till att
minska bränsleförbrukningen, reducera CO
2-
utsläppen och dämpa trafikbullret.
När trafiken flyter kan du aktivera farthållaren
från och med 40
km/h om bilen är utrustad
med en sådan.
Lär dig använda den elektriska
utrustningen
Om kupén är för varm ska du först ventilera
bilen genom att öppna rutorna och
ventilationsmunstyckena innan du kör iväg och
aktiverar luftkonditioneringen.
När bilens hastighet överstiger 50
km/h ska du
stänga fönstren och lämna luftmunstyckena
öppna.
Tänk på att använda den utrustning som gör det
möjligt att sänka temperaturen i kupén (takets
gardin, soljalusi etc.).
Kör inte med dimstrålkastare eller
dimbakljus tända när siktförhållandena är
tillfredsställande.
Undvik att låta bilen gå på tomgång innan du
kör iväg, speciellt under vintern. Bilen värms
upp mycket snabbare under körning.
Stäng av luftkonditioneringen, om inte
regleringen sker automatiskt, när temperaturen
sjunkit till önskad komforttemperatur.
Stäng av avimnings- och avfrostningsreglagen
när de inte behövs, om de inte styrs automatiskt.
Stäng snarast möjligt av sätesvärmen.
Om du som passagerare undviker att
oavbrutet använda mediaspelare (film,
musik, videospel etc.) bidrar du till att
begränsa elförbrukningen och därmed även
bränsleförbrukningen.
Koppla ur bärbara apparater innan du lämnar
bilen.
Växlingsindikatorn uppmanar dig att lägga
i den bäst lämpade växeln: följ rådet så fort
indikeringen visas i instrumentpanelen.
Om bilen är utrustad med en automatlåda
tänds denna indikering enbart i det manuella
läget. EcoDriving består av flera rutiner i vardagen
som innebär att bilisten kan optimera
bränsleförbrukningen och utsläppen av
koldioxid (CO
2).
EcoDriving
Page 9 of 256
7

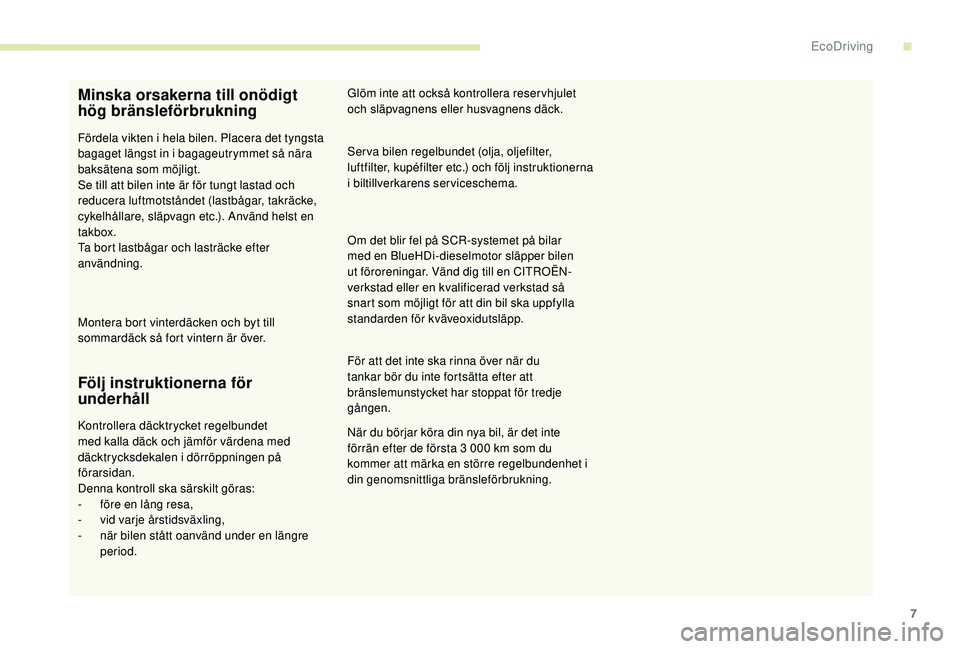

Minska orsakerna till onödigt
hög bränsleförbrukning
Fördela vikten i hela bilen. Placera det tyngsta
bagaget längst in i bagageutrymmet så nära
baksätena som möjligt.
Se till att bilen inte är för tungt lastad och
reducera luftmotståndet (lastbågar, takräcke,
cykelhållare, släpvagn etc.). Använd helst en
takbox.
Ta bort lastbågar och lasträcke efter
användning.
Montera bort vinterdäcken och byt till
sommardäck så fort vintern är över.
Följ instruktionerna för
underhåll
Kontrollera däcktrycket regelbundet
med kalla däck och jämför värdena med
däcktrycksdekalen i dörröppningen på
förarsidan.
Denna kontroll ska särskilt göras:
-
f
öre en lång resa,
-
v
id varje årstidsväxling,
-
n
är bilen stått oanvänd under en längre
period. Serva bilen regelbundet (olja, oljefilter,
luftfilter, kupéfilter etc.) och följ instruktionerna
i biltillverkarens serviceschema.
Om det blir fel på SCR-systemet på bilar
med en BlueHDi-dieselmotor släpper bilen
ut föroreningar. Vänd dig till en CITROËN-
verkstad eller en kvalificerad verkstad så
snart som möjligt för att din bil ska uppfylla
standarden för kväveoxidutsläpp.
För att det inte ska rinna över när du
tankar bör du inte fortsätta efter att
bränslemunstycket har stoppat för tredje
gången.
När du börjar köra din nya bil, är det inte
förrän efter de första 3
000 km som du
kommer att märka en större regelbundenhet i
din genomsnittliga bränsleförbrukning. Glöm inte att också kontrollera reser vhjulet
och släpvagnens eller husvagnens däck.
.
EcoDriving
Page 10 of 256
8

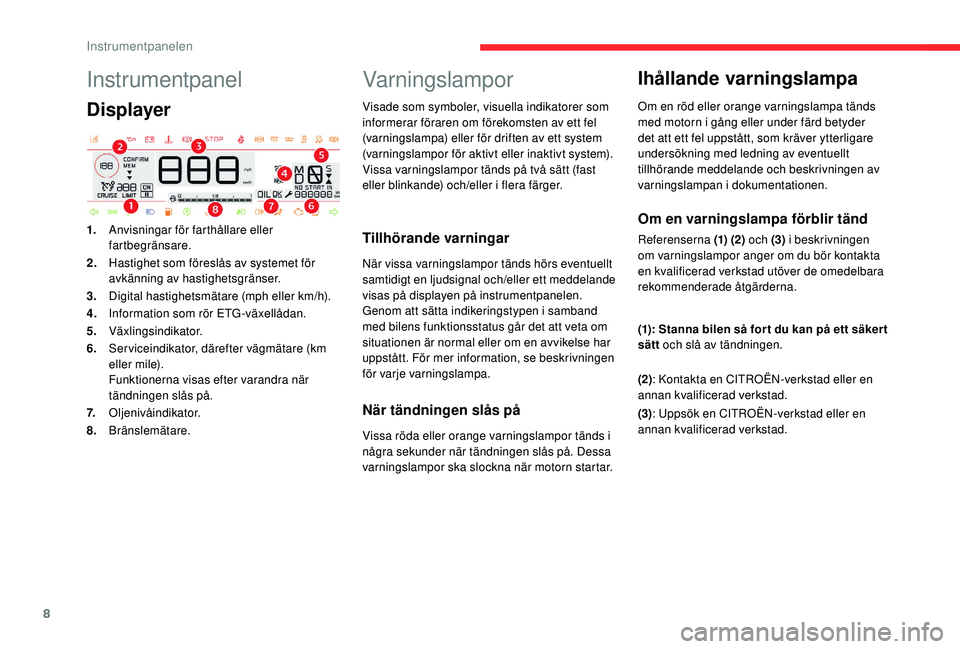

Instrumentpanel
Displayer
1.Anvisningar för farthållare eller
fartbegränsare.
2. Hastighet som föreslås av systemet för
avkänning av hastighetsgränser.
3. Digital hastighetsmätare (mph eller km/h).
4. Information som rör ETG-växellådan.
5. Växlingsindikator.
6. Serviceindikator, därefter vägmätare (km
eller mile).
Funktionerna visas efter varandra när
tändningen slås på.
7. Oljenivåindikator.
8. Bränslemätare.
Varningslampor
Visade som symboler, visuella indikatorer som
informerar föraren om förekomsten av ett fel
(varningslampa) eller för driften av ett system
(varningslampor för aktivt eller inaktivt system).
Vissa varningslampor tänds på två sätt (fast
eller blinkande) och/eller i flera färger.
Tillhörande varningar
När vissa varningslampor tänds hörs eventuellt
samtidigt en ljudsignal och/eller ett meddelande
visas på displayen på instrumentpanelen.
Genom att sätta indikeringstypen i samband
med bilens funktionsstatus går det att veta om
situationen är normal eller om en avvikelse har
uppstått. För mer information, se beskrivningen
för varje varningslampa.
När tändningen slås på
Vissa röda eller orange varningslampor tänds i
några sekunder när tändningen slås på. Dessa
varningslampor ska slockna när motorn startar.
Ihållande varningslampa
Om en röd eller orange varningslampa tänds
med motorn i gång eller under färd betyder
det att ett fel uppstått, som kräver ytterligare
undersökning med ledning av eventuellt
tillhörande meddelande och beskrivningen av
varningslampan i dokumentationen.
Om en varningslampa förblir tänd
Referenserna (1) (2) och (3) i beskrivningen
om varningslampor anger om du bör kontakta
en kvalificerad verkstad utöver de omedelbara
rekommenderade åtgärderna.
(1): Stanna bilen så for t du kan på ett säker t
sätt och slå av tändningen.
(2): Kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad.
(3) : Uppsök en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Instrumentpanelen
