159

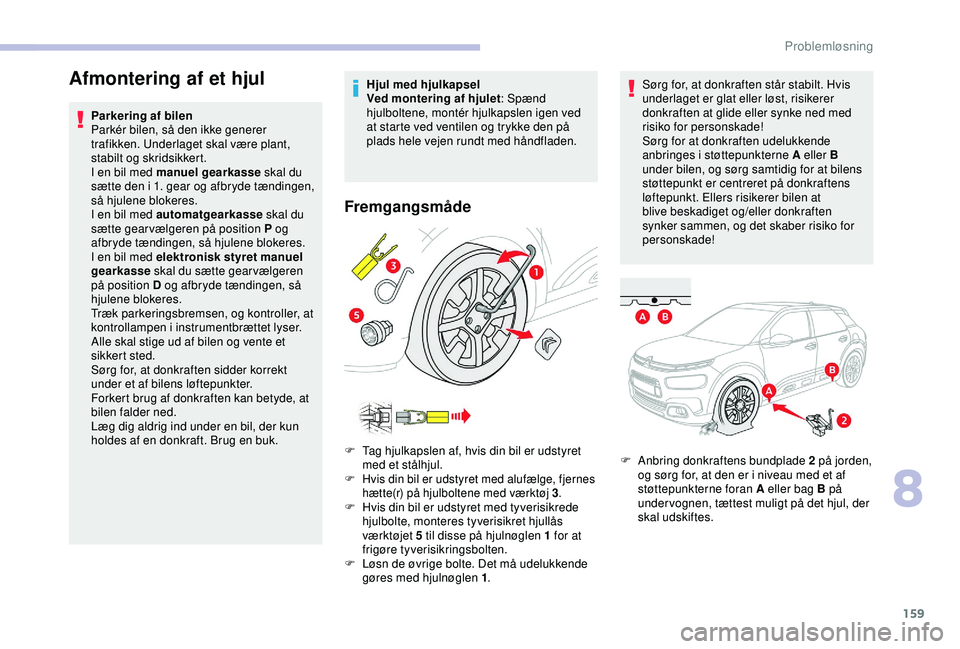

Afmontering af et hjul
Parkering af bilen
Parkér bilen, så den ikke generer
trafikken. Underlaget skal være plant,
stabilt og skridsikkert.
I en bil med manuel gearkasse skal du
sætte den i 1. gear og afbryde tændingen,
så hjulene blokeres.
I en bil med automatgearkasse skal du
sætte gear vælgeren på position P og
afbryde tændingen, så hjulene blokeres.
I en bil med elektronisk styret manuel
gearkasse skal du sætte gear vælgeren
på position D og afbryde tændingen, så
hjulene blokeres.
Træk parkeringsbremsen, og kontroller, at
kontrollampen i instrumentbrættet lyser.
Alle skal stige ud af bilen og vente et
sikker t sted.
Sørg for, at donkraften sidder korrekt
under et af bilens løftepunkter.
Forkert brug af donkraften kan betyde, at
bilen falder ned.
Læg dig aldrig ind under en bil, der kun
holdes af en donkraft. Brug en buk. Hjul med hjulkapsel
Ved montering af hjulet
: Spænd
hjulboltene, montér hjulkapslen igen ved
at starte ved ventilen og trykke den på
plads hele vejen rundt med håndfladen.
Fremgangsmåde
F Tag hjulkapslen af, hvis din bil er udstyret med et stålhjul.
F Hvis din bil er udstyret med alufælge, fjernes hætte(r) på hjulboltene med værktøj 3 .
F Hvis din bil er udstyret med tyverisikrede
hjulbolte, monteres tyverisikret hjullås
værktøjet 5 til disse på hjulnøglen 1 for at
frigøre tyverisikringsbolten.
F

L
øsn de øvrige bolte. Det må udelukkende
gøres med hjulnøglen 1 . Sørg for, at donkraften står stabilt. Hvis
underlaget er glat eller løst, risikerer
donkraften at glide eller synke ned med
risiko for personskade!
Sørg for at donkraften udelukkende
anbringes i støttepunkterne A eller B
under bilen, og sørg samtidig for at bilens
støttepunkt er centreret på donkraftens
løftepunkt. Ellers risikerer bilen at
blive beskadiget og/eller donkraften
synker sammen, og det skaber risiko for
personskade!
F
A
nbring donkraftens bundplade 2 på jorden,
og sørg for, at den er i niveau med et af
støttepunkterne foran A eller bag B på
under vognen, tættest muligt på det hjul, der
skal udskiftes.
8
Problemløsning

160

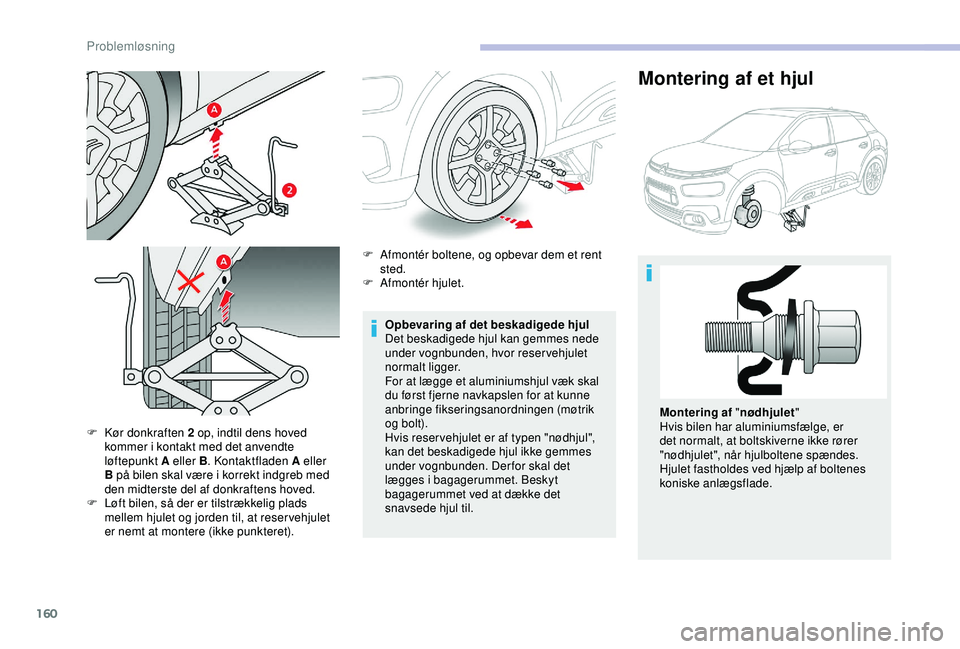

F Kør donkraften 2 op, indtil dens hoved kommer i kontakt med det anvendte
løftepunkt A eller B . Kontaktfladen A eller
B på bilen skal være i korrekt indgreb med
den midterste del af donkraftens hoved.
F

L
øft bilen, så der er tilstrækkelig plads
mellem hjulet og jorden til, at reser vehjulet
er nemt at montere (ikke punkteret). Opbevaring af det beskadigede hjul
Det beskadigede hjul kan gemmes nede
under vognbunden, hvor reservehjulet
normalt ligger.
For at lægge et aluminiumshjul væk skal
du først fjerne navkapslen for at kunne
anbringe fikseringsanordningen (møtrik
og bolt).
Hvis reser vehjulet er af typen "nødhjul",
kan det beskadigede hjul ikke gemmes
under vognbunden. Der for skal det
lægges i bagagerummet. Beskyt
bagagerummet ved at dække det
snavsede hjul til.
Montering af et hjul
F Afmontér boltene, og opbevar dem et rent
sted.
F

A
fmontér hjulet.
Montering af "nødhjulet"
Hvis bilen har aluminiumsfælge, er
det normalt, at boltskiverne ikke rører
"nødhjulet", når hjulboltene spændes.
Hjulet fastholdes ved hjælp af boltenes
koniske anlægsflade.
Problemløsning

161

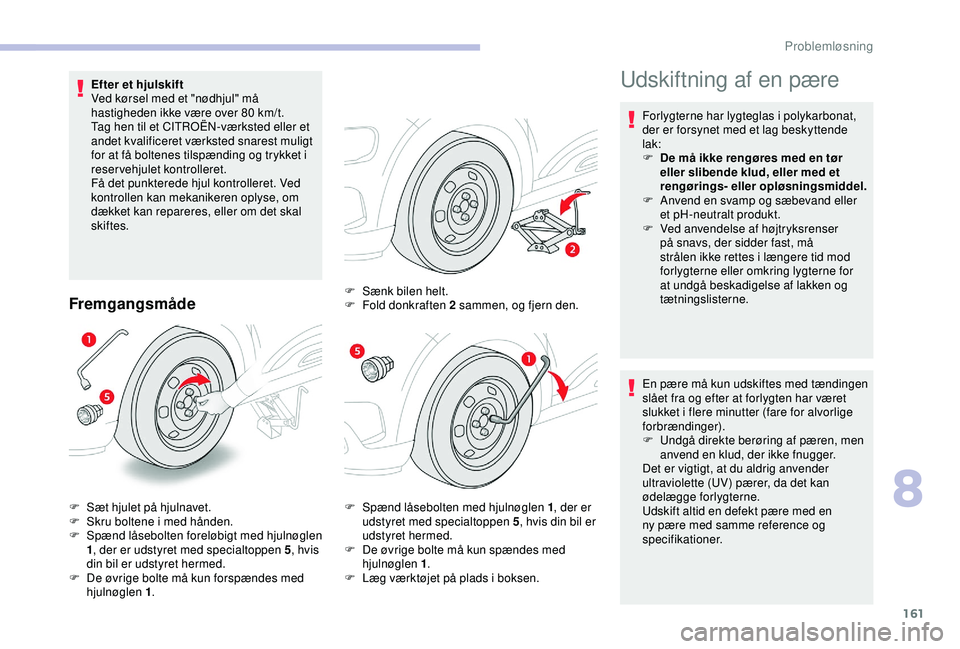

Efter et hjulskift
Ved kørsel med et "nødhjul" må
hastigheden ikke være over 80 km/t.
Tag hen til et CITROËN-værksted eller et
andet kvalificeret værksted snarest muligt
for at få boltenes tilspænding og trykket i
reservehjulet kontrolleret.
Få det punkterede hjul kontrolleret. Ved
kontrollen kan mekanikeren oplyse, om
dækket kan repareres, eller om det skal
skiftes.
Fremgangsmåde
F Spænd låsebolten med hjulnøglen 1 , der er
udstyret med specialtoppen 5 , hvis din bil er
udstyret hermed.
F

D
e øvrige bolte må kun spændes med
hjulnøglen 1 .
F

L
æg værktøjet på plads i boksen.
F
S
æt hjulet på hjulnavet.
F
S
kru boltene i med hånden.
F

S

pænd låsebolten foreløbigt med hjulnøglen
1 , der er udstyret med specialtoppen 5 , hvis
din bil er udstyret hermed.
F

D

e øvrige bolte må kun forspændes med
hjulnøglen 1 . F

S
ænk bilen helt.
F
F
old donkraften 2 sammen, og fjern den.
Udskiftning af en pære
Forlygterne har lygteglas i polykarbonat,
der er forsynet med et lag beskyttende
lak:
F

D
e må ikke rengøres med en tør
eller slibende klud, eller med et
rengørings- eller opløsningsmiddel.
F

A
nvend en svamp og sæbevand eller
et pH-neutralt produkt.
F

V
ed anvendelse af højtryksrenser
på snavs, der sidder fast, må
strålen ikke rettes i længere tid mod
forlygterne eller omkring lygterne for
at undgå beskadigelse af lakken og
tætningslisterne.
En pære må kun udskiftes med tændingen
slået fra og efter at forlygten har været
slukket i flere minutter (fare for alvorlige
forbrændinger).
F

U
ndgå direkte berøring af pæren, men
anvend en klud, der ikke fnugger.
Det er vigtigt, at du aldrig anvender
ultraviolette (UV) pærer, da det kan
ødelægge forlygterne.
Udskift altid en defekt pære med en
ny pære med samme reference og
specifikationer.
8
Problemløsning

162

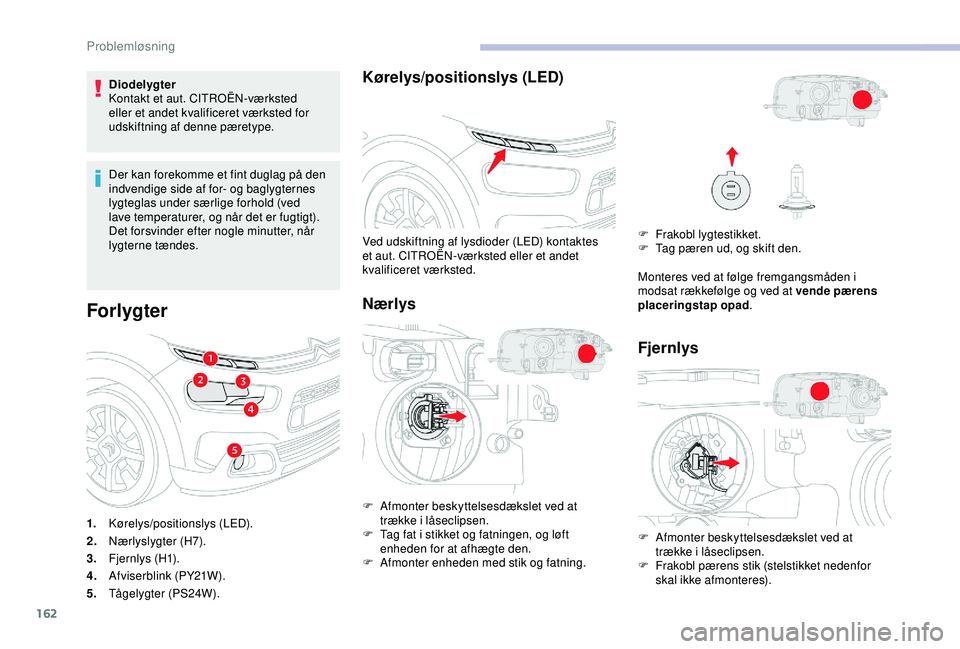

Diodelygter
Kontakt et aut. CITROËN-værksted
eller et andet kvalificeret værksted for
udskiftning af denne pæretype.
Der kan forekomme et fint duglag på den
indvendige side af for- og baglygternes
lygteglas under særlige forhold (ved
lave temperaturer, og når det er fugtigt).
Det forsvinder efter nogle minutter, når
lygterne tændes.
Forlygter
1.Kørelys/positionslys (LED).
2. Nærlyslygter (H7).
3. F j e r n l y s ( H1) .
4. Afviserblink (PY21W).
5. Tågelygter (PS24W).
Kørelys/positionslys (LED)
Nærlys
Ved udskiftning af lysdioder (LED) kontaktes
et aut. CITROËN-værksted eller et andet
kvalificeret værksted.
F

A
fmonter beskyttelsesdækslet ved at
trække i låseclipsen.
F

T
ag fat i stikket og fatningen, og løft
enheden for at afhægte den.
F

A
fmonter enheden med stik og fatning. F
F rakobl lygtestikket.
F T ag pæren ud, og skift den.
Monteres ved at følge fremgangsmåden i
modsat rækkefølge og ved at vende pærens
placeringstap opad .
Fjernlys
F Afmonter beskyttelsesdækslet ved at
trække i låseclipsen.
F

F
rakobl pærens stik (stelstikket nedenfor
skal ikke afmonteres).
Problemløsning

163
Monteres ved at følge fremgangsmåden i
modsat rækkefølge.

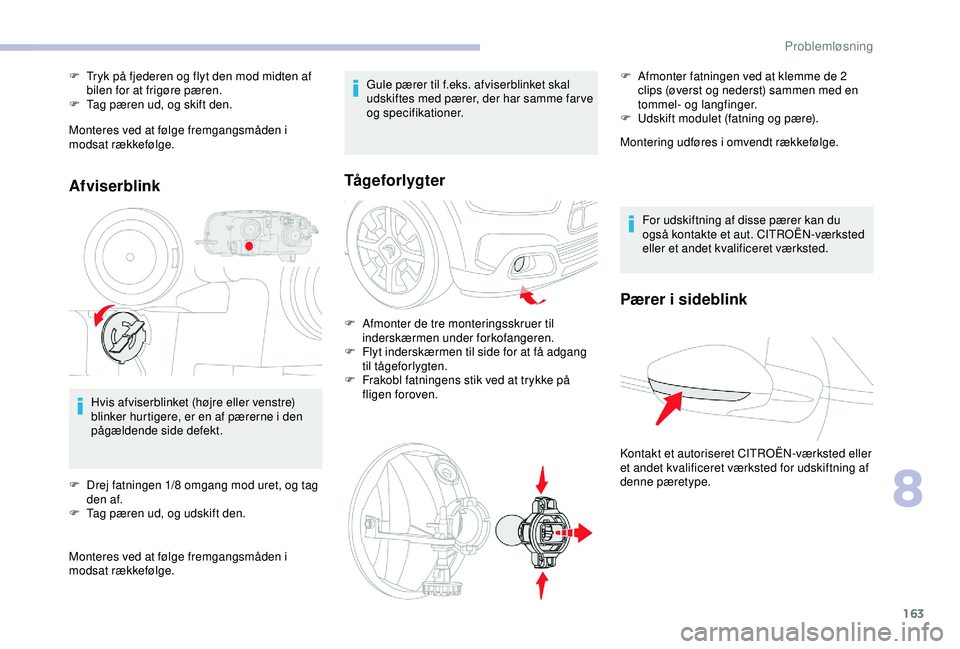

Afviserblink
Hvis afviserblinket (højre eller venstre)
blinker hurtigere, er en af pærerne i den
pågældende side defekt.
F

D
rej fatningen 1/8 omgang mod uret, og tag
den af.
F

T
ag pæren ud, og udskift den.
Monteres ved at følge fremgangsmåden i
modsat rækkefølge. Gule pærer til f.eks. afviserblinket skal
udskiftes med pærer, der har samme far ve
og specifikationer.
Tågeforlygter
F Afmonter de tre monteringsskruer til
inderskærmen under forkofangeren.
F

F
lyt inderskærmen til side for at få adgang
til tågeforlygten.
F

F
rakobl fatningens stik ved at trykke på
fligen foroven. Montering udføres i omvendt rækkefølge.
F

T

ryk på fjederen og flyt den mod midten af
bilen for at frigøre pæren.
F

T

ag pæren ud, og skift den.
For udskiftning af disse pærer kan du
også kontakte et aut. CITROËN-værksted
eller et andet kvalificeret værksted.
Pærer i sideblink
Kontakt et autoriseret CITROËN-værksted eller
et andet kvalificeret værksted for udskiftning af
denne pæretype. F
A
fmonter fatningen ved at klemme de 2
clips (øverst og nederst) sammen med en
tommel- og langfinger.
F
U
dskift modulet (fatning og pære).
8
Problemløsning

164

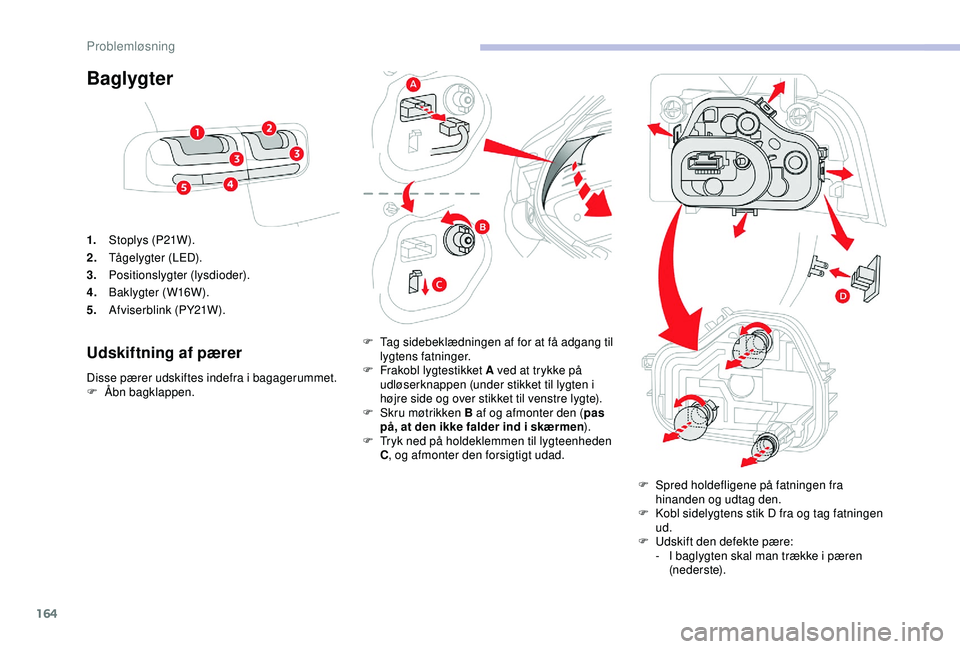

Baglygter
1.Stoplys (P21W).
2. Tågelygter (LED).
3. Positionslygter (lysdioder).
4. Baklygter (W16W).
5. Afviserblink (PY21W).
Udskiftning af pærer
Disse pærer udskiftes indefra i bagagerummet.
F
Å bn bagklappen. F

T
ag sidebeklædningen af for at få adgang til
lygtens fatninger.
F F rakobl lygtestikket A ved at trykke på
udløserknappen (under stikket til lygten i
højre side og over stikket til venstre lygte).
F

S
kru møtrikken B af og afmonter den (pas
på, at den ikke falder ind i skærmen ).
F

T
ryk ned på holdeklemmen til lygteenheden
C , og afmonter den forsigtigt udad.
F

Sp
red holdefligene på fatningen fra
hinanden og udtag den.
F

K
obl sidelygtens stik D fra og tag fatningen
ud.
F

U
dskift den defekte pære:
-

I b
aglygten skal man trække i pæren
(nederste).
Problemløsning

165

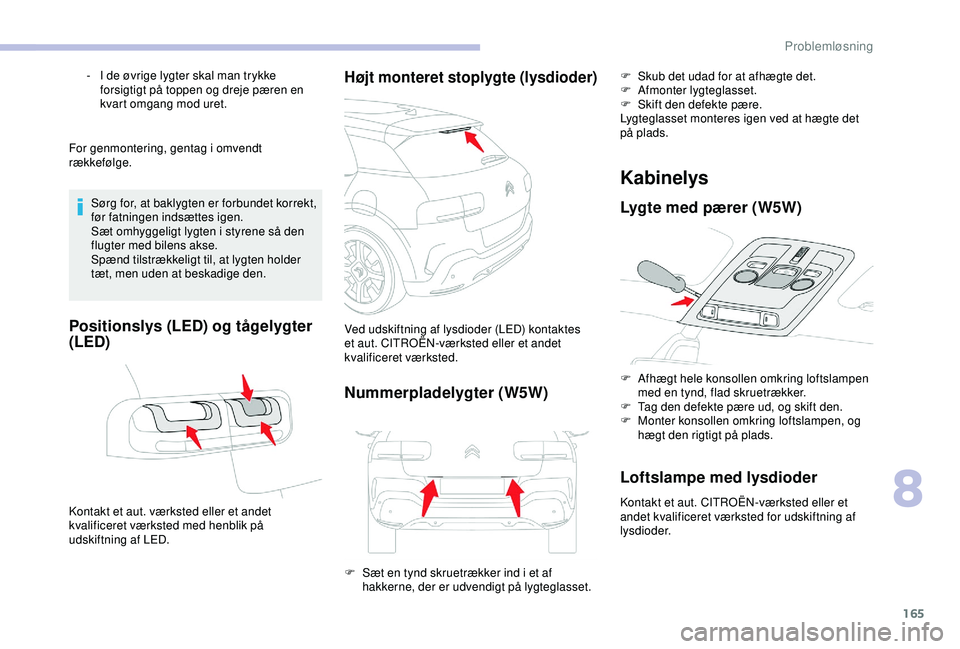

For genmontering, gentag i omvendt
rækkefølge.Sørg for, at baklygten er forbundet korrekt,
før fatningen indsættes igen.
Sæt omhyggeligt lygten i styrene så den
flugter med bilens akse.
Spænd tilstrækkeligt til, at lygten holder
tæt, men uden at beskadige den.
Positionslys (LED) og tågelygter
(LED)
Kontakt et aut. værksted eller et andet
kvalificeret værksted med henblik på
udskiftning af LED.
Højt monteret stoplygte (lysdioder)
Ved udskiftning af lysdioder (LED) kontaktes
et aut. CITROËN-værksted eller et andet
kvalificeret værksted.
Nummerpladelygter (W5W)
Kabinelys
Lygte med pærer (W5W)
F Afhægt hele konsollen omkring loftslampen med en tynd, flad skruetrækker.
F

T
ag den defekte pære ud, og skift den.
F

M
onter konsollen omkring loftslampen, og
hægt den rigtigt på plads.
Loftslampe med lysdioder
Kontakt et aut. CITROËN-værksted eller et
andet kvalificeret værksted for udskiftning af
l y s d i o d e r.
-

I d

e øvrige lygter skal man trykke
forsigtigt på toppen og dreje pæren en
kvart omgang mod uret.
F

S

æt en tynd skruetrækker ind i et af
hakkerne, der er udvendigt på lygteglasset. F

S
kub det udad for at afhægte det.
F
A
fmonter lygteglasset.
F
S
kift den defekte pære.
Lygteglasset monteres igen ved at hægte det
på plads.
8
Problemløsning

166

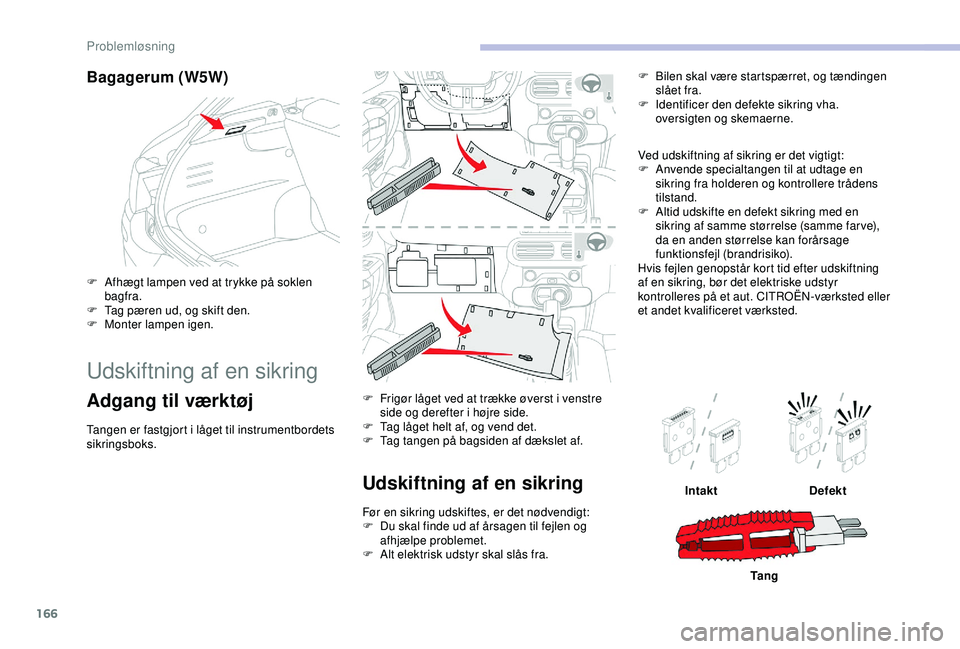

Bagagerum (W5W)
F Afhægt lampen ved at trykke på soklen bagfra.
F

T
ag pæren ud, og skift den.
F

M
onter lampen igen.
Udskiftning af en sikring
Adgang til værktøj
Tangen er fastgjort i låget til instrumentbordets
sikringsboks. F

F
rigør låget ved at trække øverst i venstre
side og derefter i højre side.
F T ag låget helt af, og vend det.
F T ag tangen på bagsiden af dækslet af.
Udskiftning af en sikring
Før en sikring udskiftes, er det nødvendigt:
F
D u skal finde ud af årsagen til fejlen og
afhjælpe problemet.
F

A
lt elektrisk udstyr skal slås fra. Ved udskiftning af sikring er det vigtigt:
F

A
nvende specialtangen til at udtage en
sikring fra holderen og kontrollere trådens
tilstand.
F
A
ltid udskifte en defekt sikring med en
sikring af samme størrelse (samme far ve),
da en anden størrelse kan forårsage
funktionsfejl (brandrisiko).
Hvis fejlen genopstår kort tid efter udskiftning
af en sikring, bør det elektriske udstyr
kontrolleres på et aut. CITROËN-værksted eller
et andet kvalificeret værksted. F
B
ilen skal være startspærret, og tændingen
slået fra.
F

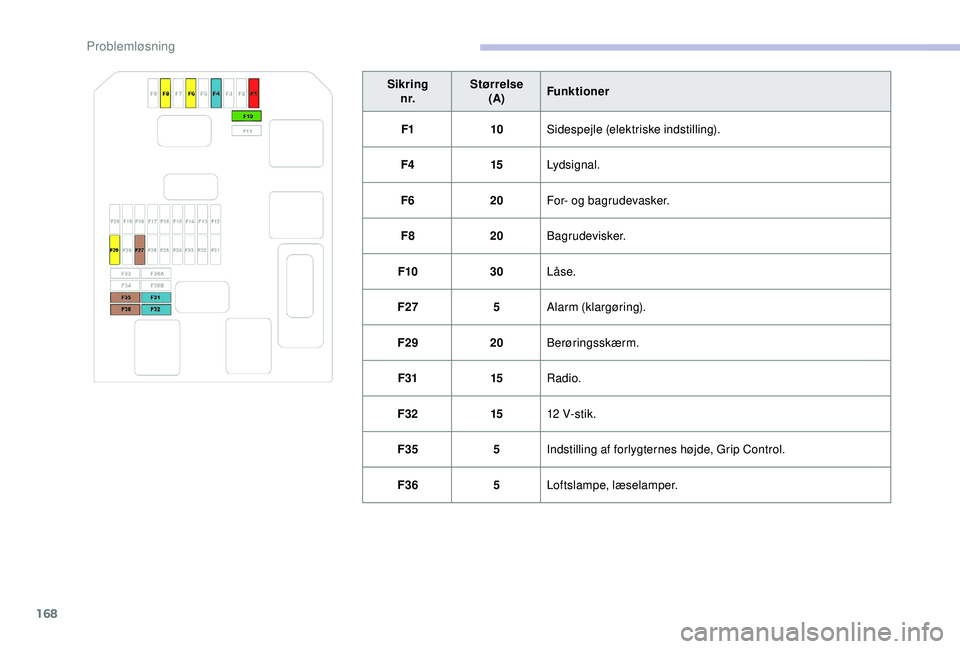

I
dentificer den defekte sikring vha.
oversigten og skemaerne.
Intakt Defekt
Ta n g
Problemløsning

167
Udskiftning med en sikring, der ikke er
nævnt i de viste skemaer, kan medføre
alvorlige fejl på bilen. Kontakt et aut.
CITROËN-værksted eller et andet
kvalificeret værksted.
Montering af elektrisk tilbehør
Bilens elektriske system er beregnet til at
fungere med standard- eller ekstraudstyr.
Kontakt et aut. CITROËN-værksted eller
et andet kvalificeret værksted, inden
du monterer andet elektrisk udstyr eller
tilbehør på bilen for at få bekræftet, om det
passer til bilen.
CITROËN påtager sig intet ansvar for
udgifter til reparation af bilen eller fejl,
som skyldes monteret tilbehør, der ikke
er leveret eller anbefalet af CITROËN,
og som ikke er monteret i henhold til
fabrikkens anvisninger, især når det
samlede strømforbrug for det monterede
ekstraudstyr er over 10

milliampere.Sikringer i instrumentbordet
De 2 sikringsbokse sidder i den nederste del af
instrumentbordet under rattet i venstrestyrede
modeller og under handskerummet i
højrestyrede modeller,
Adgang til sikringerne
F Afhægt låget ved at trække øverst i venstre side og derefter i højre.
Sikringsboks i venstre side
8
Problemløsning

168
Sikringn r. Størrelse
(A) Funktioner
F1 10Sidespejle (elektriske indstilling).
F4 15Lydsignal.
F6 20For- og bagrudevasker.
F8 20Bagrudevisker.
F10 30Låse.
F27 5Alarm (klargøring).
F29 20Berøringsskærm.
F31 15Radio.
F32 1512


V- stik.
F35 5Indstilling af forlygternes højde, Grip Control.
F36 5Loftslampe, læselamper.
Problemløsning
