CITROEN C4 PICASSO 2013 InstruktionsbÖcker (in Swedish)

29
SNABBGUIDE
EcoDriving (miljövänlig körning) består av fl era rutiner i vardagen som innebär att bilisten kan optimera bränsleförbruk-
ningen och utsläppen av koldioxid (CO
2).

Optimera användningen av
växellådan

Med en manuell växellåda ska du
starta mjukt, omedelbart växla till en
högre växel och välja en körning där
du ganska snabbt lägger i en högre
växel. Om din bil är utrustad med en
växlingsindikator uppmanas du att
växla upp. Följ uppmaningen om den
visas på instrumenttavlan.

Med en automatisk eller elstyrd ma-
nuell växellåda ska du behålla läget
Drive "D"
eller Auto "A"
, beroende
på typ av väljarspak, och undvika att
trampa hårt eller häftigt på gaspedalen.



Kör mjukt


Respektera säkerhetsavståndet mel-
lan bilarna, använd hellre motorbroms
än bromspedalen, trampa gradvis ned
gaspedalen. Detta körsätt bidrar till att
minska bränsleförbrukningen, reducera
koldioxidutsläppen och dämpa trafi k-
bullret.

När trafi ken fl yter och om du har reg-
laget "Cruise" på ratten, kan du välja
att använda farthållaren från och med
40 km/tim.



Lär dig använda den elektriska
utrustningen

Om det är alltför varmt i kupén ska du
vädra innan du ger dig av genom att
veva ned rutorna eller öppna ventila-
tionsmunstyckena, innan du använder
luftkonditioneringen.
I en hastighet över 50 km/tim, ska du
veva upp rutorna och lämna ventila-
tionsmunstyckena öppna.
Tänk på att använda den utrustning
som gör det möjligt att sänka tempera-
turen i kupén (gardin framför taklucka,
solskydd etc.).
Stäng av luftkonditioneringen, om inte
regleringen sker automatiskt, när tem-
peraturen sjunkit till önskad komfort-
temperatur.
Stäng av defrosterreglagen, om de
inte styrs automatiskt.
Stäng snarast möjligt av reglaget för
eluppvärmt säte.
ECODRIVING

30
SNABBGUIDE

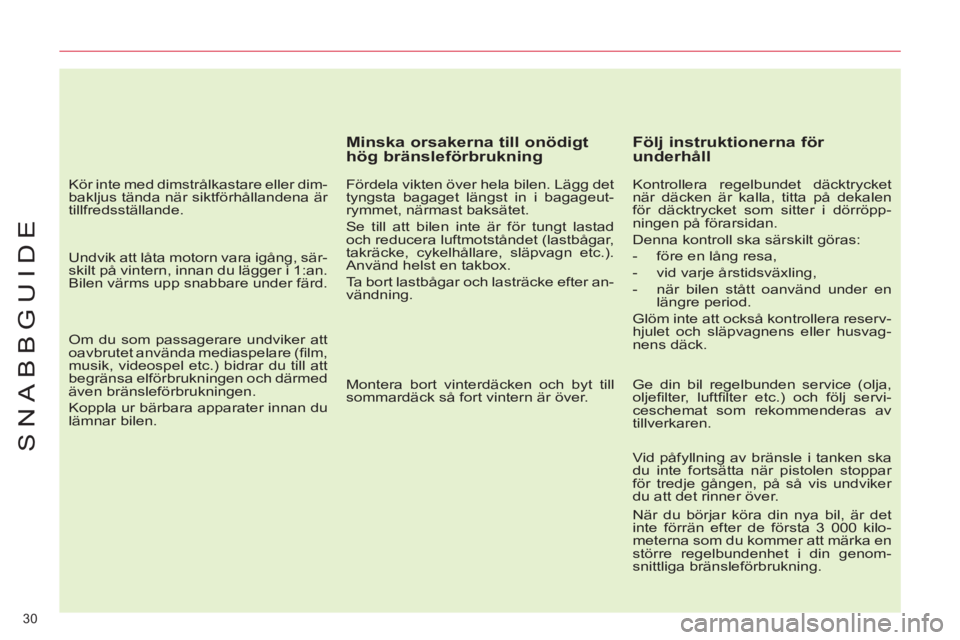

Minska orsakerna till onödigt
hög bränsleförbrukning

Fördela vikten över hela bilen. Lägg det
tyngsta bagaget längst in i bagageut-
rymmet, närmast baksätet.
Se till att bilen inte är för tungt lastad
och reducera luftmotståndet (lastbågar,
takräcke, cykelhållare, släpvagn etc.).
Använd helst en takbox.
Ta bort lastbågar och lasträcke efter an-
vändning.

Montera bort vinterdäcken och byt till
sommardäck så fort vintern är över.



Följ instruktionerna för
underhåll

Kontrollera regelbundet däcktrycket
när däcken är kalla, titta på dekalen
för däcktrycket som sitter i dörröpp-
ningen på förarsidan.
Denna kontroll ska särskilt göras:


- före en lång resa,

- vid varje årstidsväxling,

- när bilen stått oanvänd under en
längre period.
Glöm inte att också kontrollera reserv-
hjulet och släpvagnens eller husvag-
nens däck.

Ge din bil regelbunden service (olja,
oljefi lter, luftfi lter etc.) och följ servi-
ceschemat som rekommenderas av
tillverkaren.



Vid påfyllning av bränsle i tanken ska
du inte fortsätta när pistolen stoppar
för tredje gången, på så vis undviker
du att det rinner över.

När du börjar köra din nya bil, är det
inte förrän efter de första 3 000 kilo-
meterna som du kommer att märka en
större regelbundenhet i din genom-
snittliga bränsleförbrukning.

Kör inte med dimstrålkastare eller dim-
bakljus tända när siktförhållandena är
tillfredsställande.

Undvik att låta motorn vara igång, sär-
skilt på vintern, innan du lägger i 1:an.
Bilen värms upp snabbare under färd.

Om du som passagerare undviker att
oavbrutet använda mediaspelare (fi lm,
musik, videospel etc.) bidrar du till att
begränsa elförbrukningen och därmed
även bränsleförbrukningen.
Koppla ur bärbara apparater innan du
lämnar bilen.

I
31
INSTRUMENTTAVLAN
ENFÄRGAD INSTRUMENTTAVLA (MED MULTIFUNKTIONSDISPLAY A)


1.
Varvräknare

2.
Växlingsindikator för den manuel-
la växellådan eller växelspaksläge
och ilagd växel för elstyrd manuell
växellåda eller automatlåda
3.
Kontrollampa "Foten på brom-
sen" till den manuella elstyrda
växellådan eller automatlådan/
elmanövrerad parkeringsbroms

4.
Hastighetsmätare

5.
Inställd hastighet för farthållare
och fartbegränsare

A.
Belysningsreostat (kan användas
både vid dag- och mörkerkörning)

B.
Nollställning av trippmätaren



Central display
Reglage

TVÅFÄRGAD INSTRUMENTTAVLA (MED MULTIFUNKTIONSDISPLAY C)


6.
Bränslemätare

7.
Trippmätare

8.
Multifunktionsdisplay A eller C

9.
Kilometerräknare
I detta område visas följande in-
formationer efter varandra när
tändningen slås på:


- serviceindikator,

- oljenivåindikator,

- vägmätare.

I
32
INSTRUMENTTAVLAN
INSTRUMENTTAVLA MED MULTIFUNKTIONSDISPLAY MyWay ELLER
NaviDrive


1.
Inställd hastighet för farthållare
och fartbegränsare

2.
Hastighetsmätare

3.
Multifunktionsdisplay MyWay eller
NaviDrive
4.
Varvräknare

5.

Kontrollampa "Foten på bromsen"
för manuell elstyrd växellåda eller
automatlåda/elmanövrerad parke-ringsbroms

6.
Bränslemätare

A.
Belysningsreostat (kan användas
vid både dag- och mörkerkörning)

B.
Nollställning av trippmätaren



Central display
Reglage


7.
Växlingsindikator för manuell
växellåda eller växelspaksläge
och ilagd växel för elstyrd manu-
ell växellåda eller automatlåda

8.
Trippmätare

9.
Kilometerräknare
I detta områda visas följande in-
formationer efter varandra när
tändningen slås på:


- serviceindikator,

- oljenivåindikator,

- vägmätare.

10.
Kontrollampor.

I
33
INSTRUMENTTAVLAN

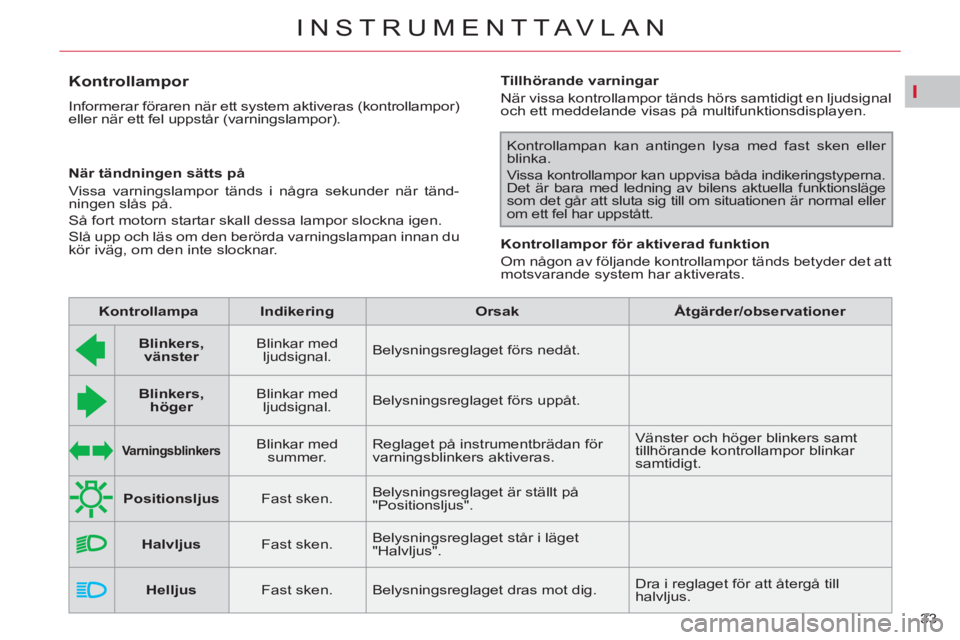

Kontrollampor

Informerar föraren när ett system aktiveras (kontrollampor)
eller när ett fel uppstår (varningslampor).

När tändningen sätts på
Vissa varningslampor tänds i några sekunder när tänd-
ningen slås på.
Så fort motorn startar skall dessa lampor slockna igen.
Slå upp och läs om den berörda varningslampan innan du
kör iväg, om den inte slocknar.
Tillhörande varningar
När vissa kontrollampor tänds hörs samtidigt en ljudsignal
och ett meddelande visas på multifunktionsdisplayen.

Kontrollampor för aktiverad funktion
Om någon av följande kontrollampor tänds betyder det att
motsvarande system har aktiverats.
Kontrollampan kan antingen lysa med fast sken eller
blinka.
Vissa kontrollampor kan uppvisa båda indikeringstyperna.
Det är bara med ledning av bilens aktuella funktionsläge
som det går att sluta sig till om situationen är normal eller
om ett fel har uppstått.


Kontrollampa



Indikering



Orsak



Åtgärder/observationer






Blinkers,
vänster


Blinkar med
ljudsignal. Belysningsreglaget förs nedåt.





Blinkers,
höger


Blinkar med
ljudsignal. Belysningsreglaget förs uppåt.






Positionsljus


Fast sken. Belysningsreglaget är ställt på
"Positionsljus".





Halvljus


Fast sken. Belysningsreglaget står i läget
"Halvljus".





Helljus


Fast sken. Belysningsreglaget dras mot dig. Dra i reglaget för att återgå till
halvljus.





Varningsblinkers



Blinkar med
summer. Reglaget på instrumentbrädan för
varningsblinkers aktiveras. Vänster och höger blinkers samt
tillhörande kontrollampor blinkar
samtidigt.

I
34
INSTRUMENTTAVLAN

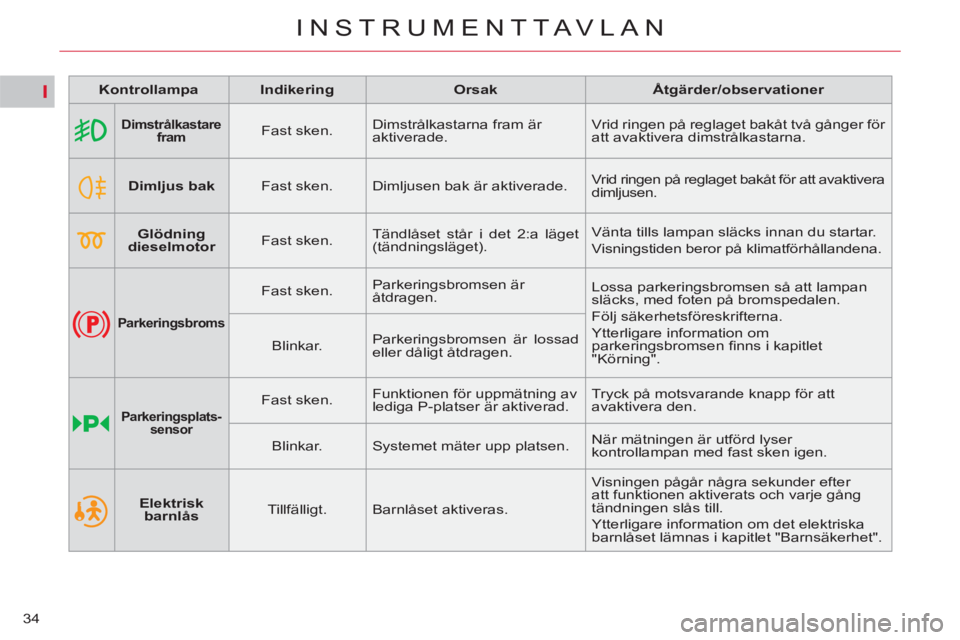

Kontrollampa



Indikering



Orsak



Åtgärder/observationer








Dimstrålkastare
fram


Fast sken. Dimstrålkastarna fram är
aktiverade. Vrid ringen på reglaget bakåt två gånger för
att avaktivera dimstrålkastarna.





Dimljus bak


Fast sken. Dimljusen bak är aktiverade. Vrid ringen på reglaget bakåt för att avaktivera
dimljusen.




Glödning
dieselmotor


Fast sken. Tändlåset står i det 2:a läget
(tändningsläget). Vänta tills lampan släcks innan du startar.
Visningstiden beror på klimatförhållandena.






Parkeringsbroms



Fast sken. Parkeringsbromsen är
åtdragen. Lossa parkeringsbromsen så att lampan
släcks, med foten på bromspedalen.
Följ säkerhetsföreskrifterna.
Ytterligare information om
parkeringsbromsen fi nns i kapitlet
"Körning".
Blinkar. Parkeringsbromsen är lossad
eller dåligt åtdragen.


Parkeringsplats-
sensor



Fast sken. Funktionen för uppmätning av
lediga P-platser är aktiverad. Tryck på motsvarande knapp för att
avaktivera den.

Blinkar. Systemet mäter upp platsen. När mätningen är utförd lyser
kontrollampan med fast sken igen.


Elektrisk
barnlås


Tillfälligt. Barnlåset aktiveras. Visningen pågår några sekunder efter
att funktionen aktiverats och varje gång
tändningen slås till.
Ytterligare information om det elektriska
barnlåset lämnas i kapitlet "Barnsäkerhet".

I
35
INSTRUMENTTAVLAN


Kontrollampa



Indikering



Orsak



Åtgärder/observationer





Stop & Start


Fast sken. Om bilen har stannat (rödljus,
stopp, köbildning), har Stop &
Start-systemet ställt motorn i
STOP-läge. Kontrollampan släcks och motorn startar
automatiskt igen i START-läget, när du vill
köra iväg.

Blinkar några
sekunder och
släcks sedan. STOP-läget är för tillfället inte
tillgängligt.
eller
START-läget aktiveras
automatiskt. Se kapitlet "Körning - Stop & Start" för
särskild information om STOP- och
START-funktionen.




Krockkudde på
passagerarsidan

Fast sken. Reglaget som sitter i
handskfacket har ställts i
läget " ON
".
Frampassagerarens
krockkudde är inkopplad.
I det här fallet får du inte
installera en bakåtvänd
barnstol. Ställ reglaget i läget " OFF
" om du vill
koppla ur frampassagerarens krockkudde.
I det här fallet går det bra att installera en
bakåtvänd barnstol.

I
36
INSTRUMENTTAVLAN










Lampor som indikerar urkoppling
Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och ett meddelande på multifunktionsdisplayen.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer








Krockkudde på
passagerarsidan



Fast sken. Reglaget som fi nns i
handskfacket ställs i läge
" OFF
".
Passagerarens
frontkrockkudde är urkopplad.
I det här läget kan du
installera en bakåtvänd
barnstol. Ställ reglaget på " ON
" för att aktivera
passagerarens frontkrockkudde.
I det här läget får ingen bakåtvänd
barnstol monteras här.





ESP/ASR


Fast sken. Knappen i mitten av
instrumentbrädan är
aktiverad. Dess kontrollampa
lyser.
ESP/ASR är avaktiverat.
ESP: antisladdsystem.
ASR: antispinnsystem. Tryck på knappen för att aktivera ESP/
ASR-systemet. Kontrollampan släcks.
ESP/ASR-systemet aktiveras automatiskt
då bilen startas.
Om systemet kopplas ur, återaktiveras det
automatiskt från cirka 50 km/tim.

I
37
INSTRUMENTTAVLAN

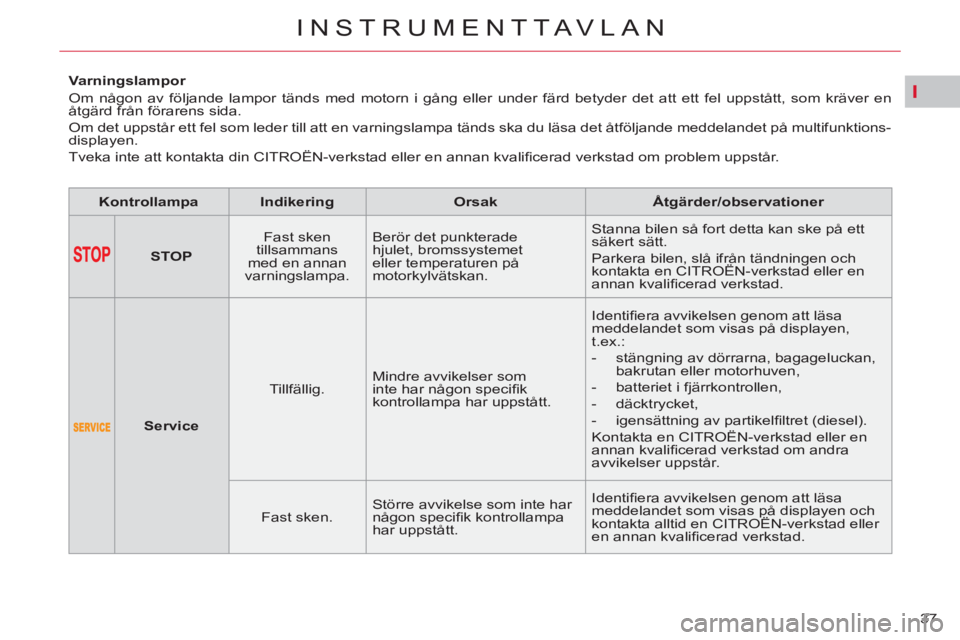

Varningslampor
Om någon av följande lampor tänds med motorn i gång eller under färd betyder det att ett fel uppstått, som kräver en
åtgärd från förarens sida.
Om det uppstår ett fel som leder till att en varningslampa tänds ska du läsa det åtföljande meddelandet på multifunktions-
displayen.
Tveka inte att kontakta din CITROËN-verkstad eller en annan kvalifi cerad verkstad om problem uppstår.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer







STOP


Fast sken
tillsammans
med en annan
varningslampa. Berör det punkterade
hjulet, bromssystemet
eller temperaturen på
motorkylvätskan. Stanna bilen så fort detta kan ske på ett
säkert sätt.
Parkera bilen, slå ifrån tändningen och
kontakta en CITROËN-verkstad eller en
annan kvalifi cerad verkstad.





Service


Tillfällig. Mindre avvikelser som
inte har någon specifi k
kontrollampa har uppstått. Identifi era avvikelsen genom att läsa
meddelandet som visas på displayen,
t.ex.:


- stängning av dörrarna, bagageluckan,
bakrutan eller motorhuven,

- batteriet i fjärrkontrollen,

- däcktrycket,

- igensättning av partikelfi ltret (diesel).
Kontakta en CITROËN-verkstad eller en
annan kvalifi cerad verkstad om andra
avvikelser uppstår.

Fast sken. Större avvikelse som inte har
någon specifi k kontrollampa
har uppstått. Identifi era avvikelsen genom att läsa
meddelandet som visas på displayen och
kontakta alltid en CITROËN-verkstad eller
en annan kvalifi cerad verkstad.

I
38

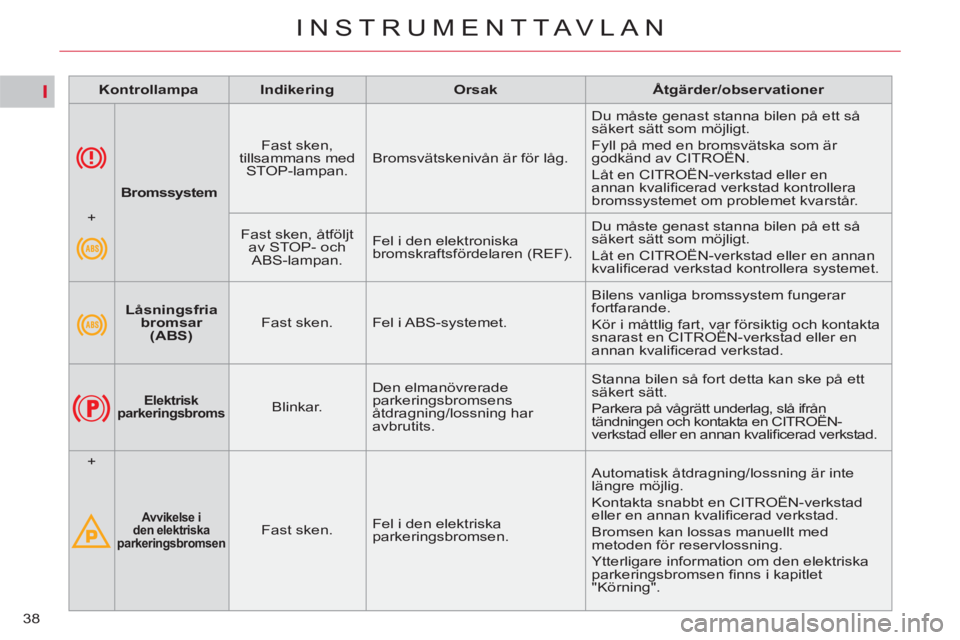

INSTRUMENTTAVLAN


Kontrollampa



Indikering



Orsak



Åtgärder/observationer






Låsningsfria
bromsar
(ABS)


Fast sken. Fel i ABS-systemet. Bilens vanliga bromssystem fungerar
fortfarande.
Kör i måttlig fart, var försiktig och kontakta
snarast en CITROËN-verkstad eller en
annan kvalifi cerad verkstad.






Elektrisk
parkeringsbroms


Blinkar. Den elmanövrerade
parkeringsbromsens
åtdragning/lossning har
avbrutits. Stanna bilen så fort detta kan ske på ett
säkert sätt.
Parkera på vågrätt underlag, slå ifrån
tändningen och kontakta en CITROËN-
verkstad eller en annan kvalifi cerad verkstad.

+



Avvikelse i
den elektriska
parkeringsbromsen


Fast sken. Fel i den elektriska
parkeringsbromsen. Automatisk åtdragning/lossning är inte
längre möjlig.
Kontakta snabbt en CITROËN-verkstad
eller en annan kvalifi cerad verkstad.
Bromsen kan lossas manuellt med
metoden för reservlossning.
Ytterligare information om den elektriska
parkeringsbromsen fi nns i kapitlet
"Körning".




Bromssystem

Fast sken,
tillsammans med
STOP-lampan. Bromsvätskenivån är för låg. Du måste genast stanna bilen på ett så
säkert sätt som möjligt.
Fyll på med en bromsvätska som är
godkänd av CITROËN.
Låt en CITROËN-verkstad eller en
annan kvalifi cerad verkstad kontrollera
bromssystemet om problemet kvarstår.

+

Fast sken, åtföljt
av STOP- och
ABS-lampan. Fel i den elektroniska
bromskraftsfördelaren (REF). Du måste genast stanna bilen på ett så
säkert sätt som möjligt.
Låt en CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera systemet.
