CITROEN C4 PICASSO 2014 InstruksjonsbØker (in Norwegian)

2
Kontroll under kjøring

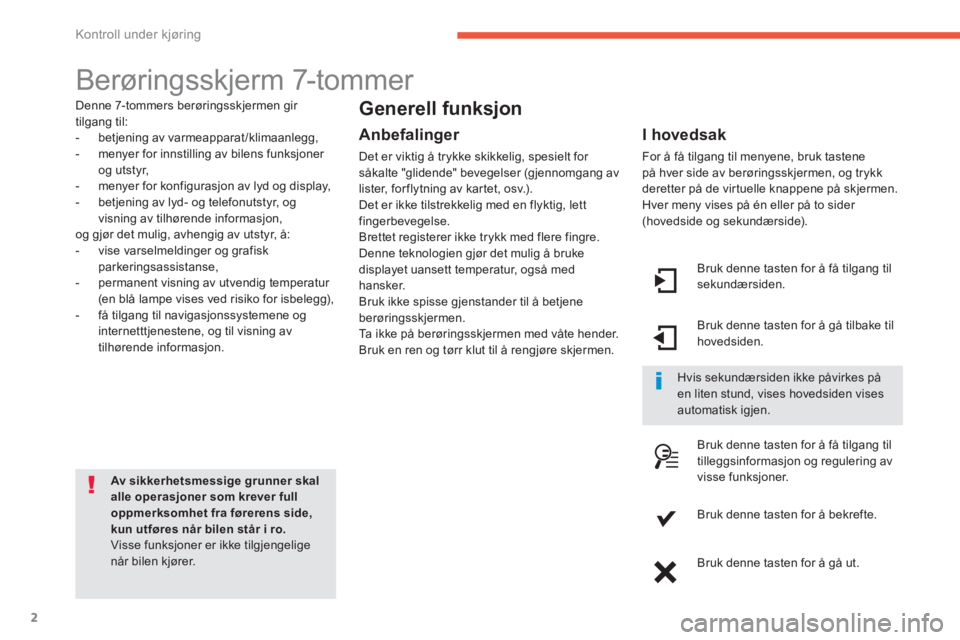

Berøringsskjerm 7-tommer


Denne 7-tommers berøringsskjermen gir
tilgang til:


- betjening av varmeapparat /klimaanlegg,

- menyer for innstilling av bilens funksjoner
og utstyr,

- menyer for konfigurasjon av lyd og display,

- betjening av lyd- og telefonutstyr, og
visning av tilhørende informasjon,
og gjør det mulig, avhengig av utstyr, å:


- vise varselmeldinger og grafisk
parkeringsassistanse,

- permanent visning av utvendig temperatur
(en blå lampe vises ved risiko for isbelegg),

- få tilgang til navigasjonssystemene og
internetttjenestene, og til visning av
tilhørende informasjon.




Av sikkerhetsmessige grunner skal
alle operasjoner som krever full
oppmerksomhet fra førerens side,
kun utføres når bilen står i ro.

Visse funksjoner er ikke tilgjengelige
når bilen kjører.


Generell funksjon


Anbefalinger

Det er viktig å trykke skikkelig, spesielt for
såkalte "glidende" bevegelser (gjennomgang av
lister, for flytning av kartet, osv.).
Det er ikke tilstrekkelig med en flyktig, lett
fingerbevegelse.
Brettet registerer ikke trykk med flere fingre.
Denne teknologien gjør det mulig å bruke
displayet uansett temperatur, også med
hansker.
Bruk ikke spisse gjenstander til å betjene
berøringsskjermen.
Ta ikke på berøringsskjermen med våte hender.
Bruk en ren og tørr klut til å rengjøre skjermen.


Bruk denne tasten for å få tilgang til
sekundærsiden.

Bruk denne tasten for å gå tilbake til
hovedsiden.

Bruk denne tasten for å få tilgang til
tilleggsinformasjon og regulering av
visse funksjoner.

Bruk denne tasten for å bekrefte.

Bruk denne tasten for å gå ut.



I hovedsak

For å få tilgang til menyene, bruk tastene
på hver side av berøringsskjermen, og trykk
deretter på de virtuelle knappene på skjermen.
Hver meny vises på én eller på to sider
(hovedside og sekundærside).

Hvis sekundærsiden ikke påvirkes på
en liten stund, vises hovedsiden vises
automatisk igjen.

1
3
Kontroll under kjøring

Status for funksjoner som kan
parametreres
Visse funksjoner har en spesiell tast med
kontrollampe.
Tenning av denne lampen viser om funksjonen
er aktivert eller deaktivert.
Grønn lampe: Du har aktivert tilsvarende funksjon.
Oransje lampe: Du har nøytralisert tilsvarende
funksjon.


1.
Tilgang til menyen " Klimaanlegg
".
Gjør det mulig å styre de forskjellige
reguleringene av temperatur, luftmengde,
osv. Se avsnittene " Varme", "Manuelt
klimaanlegg" og "Automatisk klimaanlegg".

2.
Tilgang til menyen " Kjøreassistanse
"
Gjør det mulig å aktivere, deaktivere eller
parametrere visse funksjoner.

3.
Tilgang til menyen " Media
"
Se avsnittet "Lyd og telematikk".

4.
Tilgang til menyen " Navigasjon
" *
Se avsnittet "Lyd og telematikk".

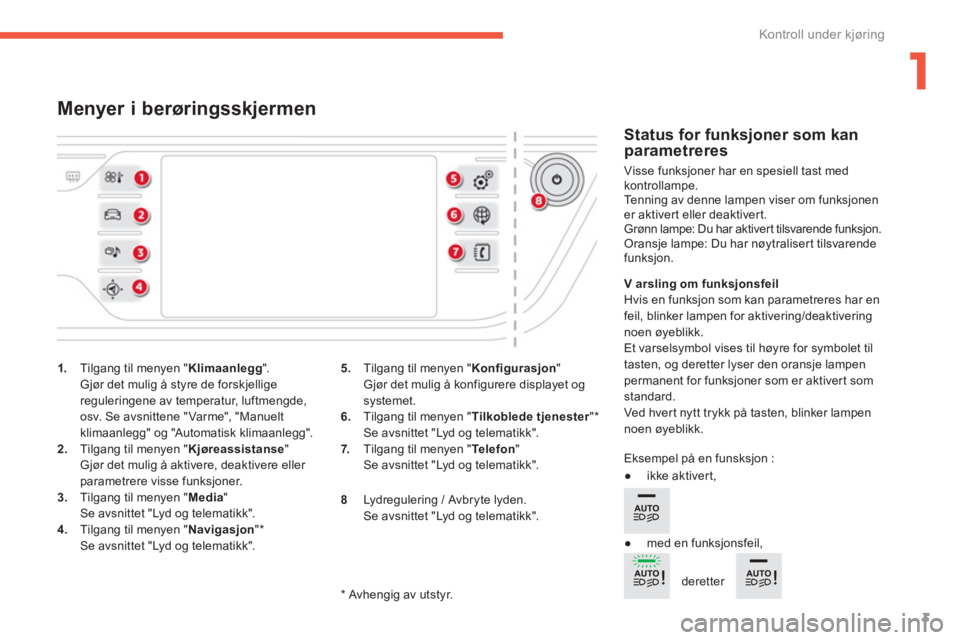

Menyer i berøringsskjermen



5.
Tilgang til menyen " Konfigurasjon
"
Gjør det mulig å konfigurere displayet og
systemet.

6.
Tilgang til menyen " Tilkoblede tjenester
"*
Se avsnittet "Lyd og telematikk".




7.
Tilgang til menyen " Te l e f o n
"
Se avsnittet "Lyd og telematikk".




8
Lydregulering / Avbryte lyden.
Se avsnittet "Lyd og telematikk".



*
Avhengig av utstyr.

V
arsling om funksjonsfeil

Hvis en funksjon som kan parametreres har en
feil, blinker lampen for aktivering/deaktivering
noen øyeblikk.
Et varselsymbol vises til høyre for symbolet til
tasten, og deretter lyser den oransje lampen
permanent for funksjoner som er aktivert som
standard.
Ved hvert nytt trykk på tasten, blinker lampen
noen øyeblikk.

Eksempel på en funsksjon :



●
ikke aktivert,




●
med en funksjonsfeil,


deretter

4
Kontroll under kjøring

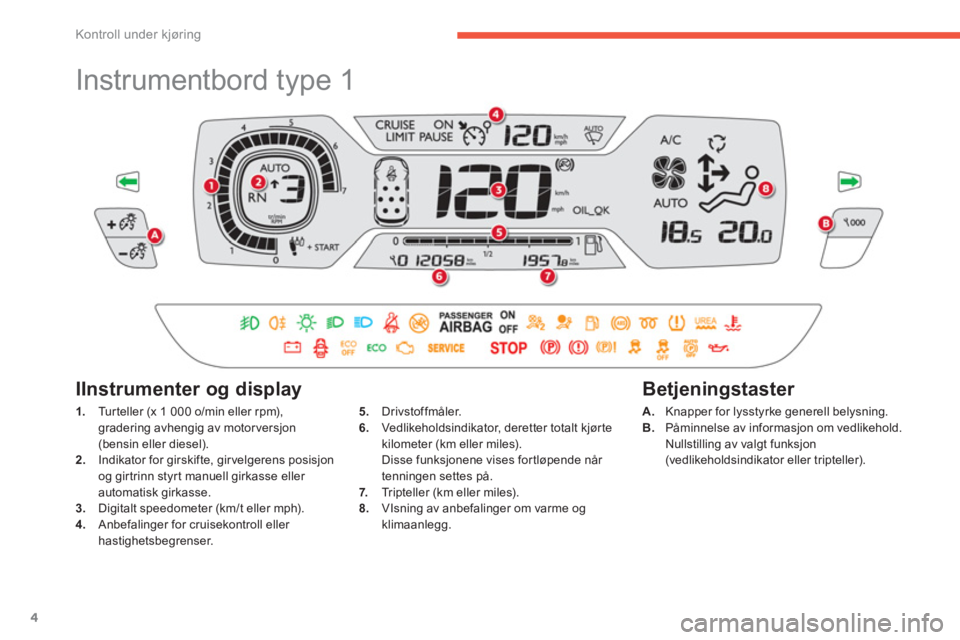

Instrumentbord type 1




1.
Turteller (x 1 000 o/min eller rpm),
gradering avhengig av motor versjon
(bensin eller diesel).

2.
Indikator for girskifte, gir velgerens posisjon
og girtrinn styrt manuell girkasse eller
automatisk girkasse.

3.
Digitalt speedometer (km/t eller mph).

4.
Anbefalinger for cruisekontroll eller
hastighetsbegrenser.

IInstrumenter og display


5.
Drivstoffmåler.

6.
Vedlikeholdsindikator, deretter totalt kjørte
kilometer (km eller miles).
Disse funksjonene vises fortløpende når
tenningen settes på.

7.
Tripteller (km eller miles).

8.
VIsning av anbefalinger om varme og
klimaanlegg.



A.
Knapper for lysstyrke generell belysning.

B.
Påminnelse av informasjon om vedlikehold.
Nullstilling av valgt funksjon
(vedlikeholdsindikator eller tripteller).



Betjeningstaster

1
5
Kontroll under kjøring

Dette instrumentbordet fremstår som et 12-tommers panoramadisplay i HD.
Displayet kan personliggjøres. Avhengig av valgt visningfunksjon, kan visse informasjoner skjules.
Se avsnittet "Personliggjøring av instrumentbordet".









Instrumentbord type 2




1.
Turteller (x 1000 o/min eller rpm) ("DIALS"-
modus).

2.
Girskifteindikator, gir velgerens posisjon og
innkoblet girtrinn på styrt manuell girkasse
eller automatisk girkasse.

3.
Digital girskifteindikator (km/t eller mph).

4.
Anbefalinger fra cruisekontroll eller
hastighetsbegrenser.

A.
Vsining av kjørerekkevidde med AdBlue-
tilsetningen og SCR-systemet.
Informasjon om vedlikehold.
Nullstilling av valgt funksjon
(vedlikeholdsindikator eller tripteller).



Betjeningstast

Instrumenter og display


5.
Drivstoffmåler.

6.
Kilometerteller (km eller miles).

7.
Tripteller (km eller miles).

8.
Visning av anbefalinger for klimaanlegget.

9.
Visning av informasjon om nåværende
media eller telefonen.

10.

Visning av informasjon om navigasjonssystemet.
11.
Utvendig temperatur (den blå lampen
tennes ved risiko for isbelegg).

1
1
Kontroll under kjøring

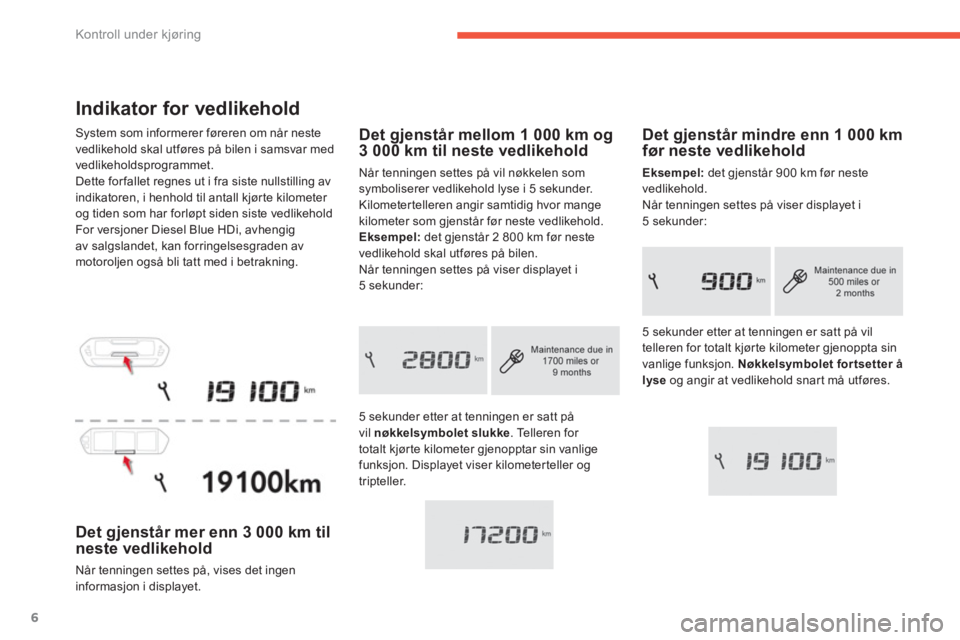

Indikator for vedlikehold

System som informerer føreren om når neste
vedlikehold skal utføres på bilen i samsvar med
vedlikeholdsprogrammet.
Dette for fallet regnes ut i fra siste nullstilling av
indikatoren, i henhold til antall kjørte kilometer
og tiden som har forløpt siden siste vedlikehold
For versjoner Diesel Blue HDi, avhengig
av salgslandet, kan forringelsesgraden av
motoroljen også bli tatt med i betrakning.

Det gjenstår mer enn 3 000 km til
neste vedlikehold
Når tenningen settes på, vises det ingen
informasjon i displayet.


Det gjenstår mindre enn 1 000 km
før neste vedlikehold

Eksempel:
det gjenstår 900 km før neste
vedlikehold.
Når tenningen settes på viser displayet i
5 sekunder:

Det gjenstår mellom 1 000 km og
3 000 km til neste vedlikehold
Når tenningen settes på vil nøkkelen som
symboliserer vedlikehold lyse i 5 sekunder.
Kilometertelleren angir samtidig hvor mange
kilometer som gjenstår før neste vedlikehold.

Eksempel:
det gjenstår 2 800 km før neste
vedlikehold skal utføres på bilen.
Når tenningen settes på viser displayet i
5 sekunder:
5 sekunder etter at tenningen er satt på
vil nøkkelsymbolet slukke
. Telleren for
totalt kjørte kilometer gjenopptar sin vanlige
funksjon. Displayet viser kilometerteller og
tripteller. 5 sekunder etter at tenningen er satt på vil
telleren for totalt kjørte kilometer gjenoppta sin
vanlige funksjon. Nøkkelsymbolet for tsetter å
lyse
og angir at vedlikehold snart må utføres.

2
Kontroll under kjøring

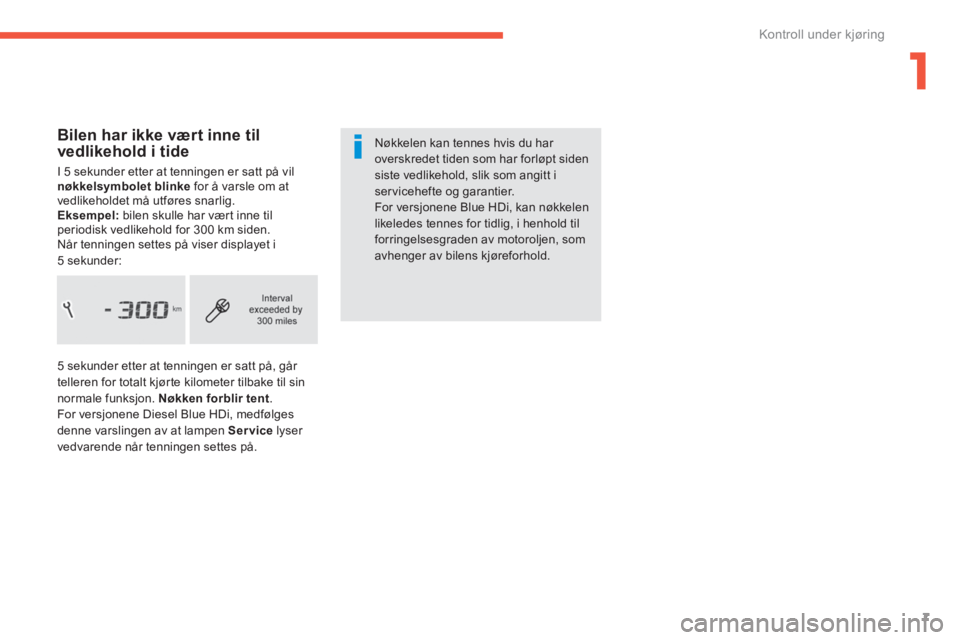

Bilen har ikke vært inne til
vedlikehold i tide
I 5 sekunder etter at tenningen er satt på vil
nøkkelsymbolet blinke
for å varsle om at
vedlikeholdet må utføres snarlig.

Eksempel:
bilen skulle har vært inne til
periodisk vedlikehold for 300 km siden.
Når tenningen settes på viser displayet i
5 sekunder:
5 sekunder etter at tenningen er satt på , går
telleren for totalt kjørte kilometer tilbake til sin
normale funksjon. Nøkken forblir tent
.
For versjonene Diesel Blue HDi, medfølges
denne varslingen av at lampen Service
lyser
vedvarende når tenningen settes på. Nøkkelen kan tennes hvis du har
overskredet tiden som har forløpt siden
siste vedlikehold, slik som angitt i
servicehefte og garantier.
For versjonene Blue HDi, kan nøkkelen
likeledes tennes for tidlig, i henhold til
forringelsesgraden av motoroljen, som
avhenger av bilens kjøreforhold.

6
Kontroll under kjøring

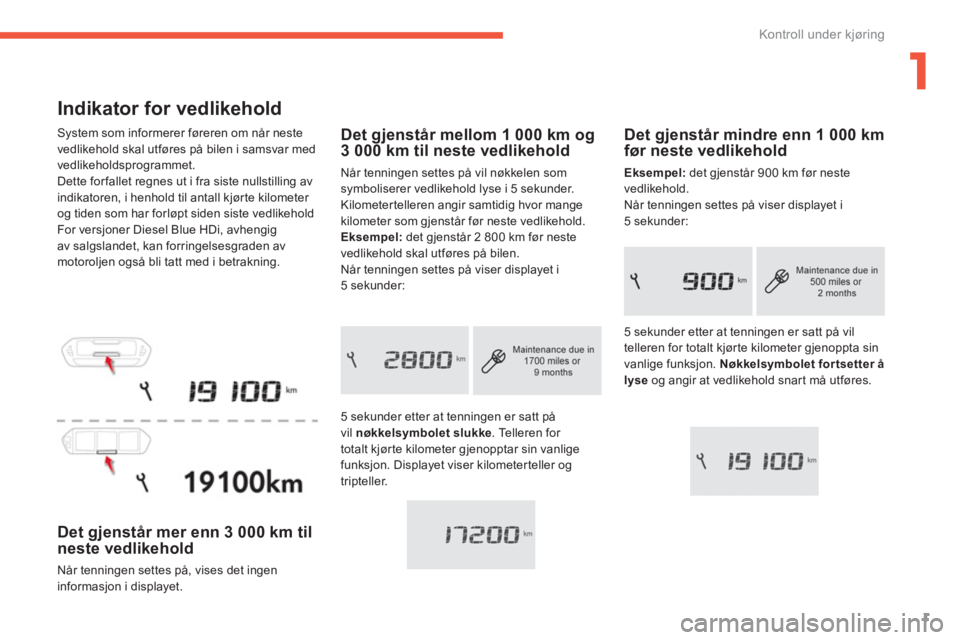

Indikator for vedlikehold

System som informerer føreren om når neste
vedlikehold skal utføres på bilen i samsvar med
vedlikeholdsprogrammet.
Dette for fallet regnes ut i fra siste nullstilling av
indikatoren, i henhold til antall kjørte kilometer
og tiden som har forløpt siden siste vedlikehold
For versjoner Diesel Blue HDi, avhengig
av salgslandet, kan forringelsesgraden av
motoroljen også bli tatt med i betrakning.

Det gjenstår mer enn 3 000 km til
neste vedlikehold
Når tenningen settes på, vises det ingen
informasjon i displayet.


Det gjenstår mindre enn 1 000 km
før neste vedlikehold

Eksempel:
det gjenstår 900 km før neste
vedlikehold.
Når tenningen settes på viser displayet i
5 sekunder:

Det gjenstår mellom 1 000 km og
3 000 km til neste vedlikehold
Når tenningen settes på vil nøkkelen som
symboliserer vedlikehold lyse i 5 sekunder.
Kilometertelleren angir samtidig hvor mange
kilometer som gjenstår før neste vedlikehold.

Eksempel:
det gjenstår 2 800 km før neste
vedlikehold skal utføres på bilen.
Når tenningen settes på viser displayet i
5 sekunder:
5 sekunder etter at tenningen er satt på
vil nøkkelsymbolet slukke
. Telleren for
totalt kjørte kilometer gjenopptar sin vanlige
funksjon. Displayet viser kilometerteller og
tripteller. 5 sekunder etter at tenningen er satt på vil
telleren for totalt kjørte kilometer gjenoppta sin
vanlige funksjon. Nøkkelsymbolet for tsetter å
lyse
og angir at vedlikehold snart må utføres.

1
7
Kontroll under kjøring

Bilen har ikke vært inne til
vedlikehold i tide
I 5 sekunder etter at tenningen er satt på vil
nøkkelsymbolet blinke
for å varsle om at
vedlikeholdet må utføres snarlig.

Eksempel:
bilen skulle har vært inne til
periodisk vedlikehold for 300 km siden.
Når tenningen settes på viser displayet i
5 sekunder:
5 sekunder etter at tenningen er satt på, går
telleren for totalt kjørte kilometer tilbake til sin
normale funksjon. Nøkken forblir tent
.
For versjonene Diesel Blue HDi, medfølges
denne varslingen av at lampen Service
lyser
vedvarende når tenningen settes på. Nøkkelen kan tennes hvis du har
overskredet tiden som har forløpt siden
siste vedlikehold, slik som angitt i
servicehefte og garantier.
For versjonene Blue HDi, kan nøkkelen
likeledes tennes for tidlig, i henhold til
forringelsesgraden av motoroljen, som
avhenger av bilens kjøreforhold.

1
3
Kontroll under kjøring

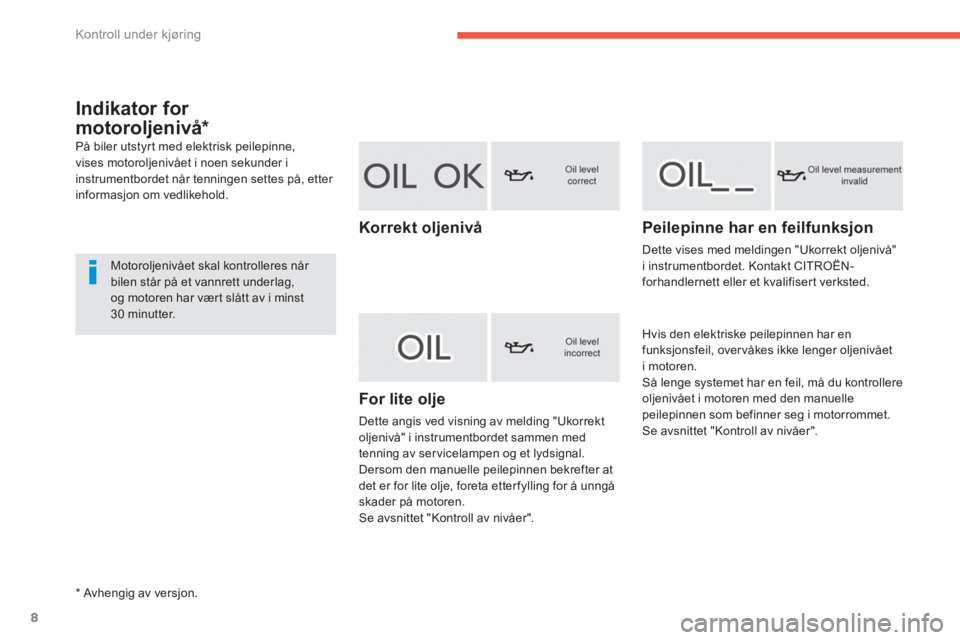

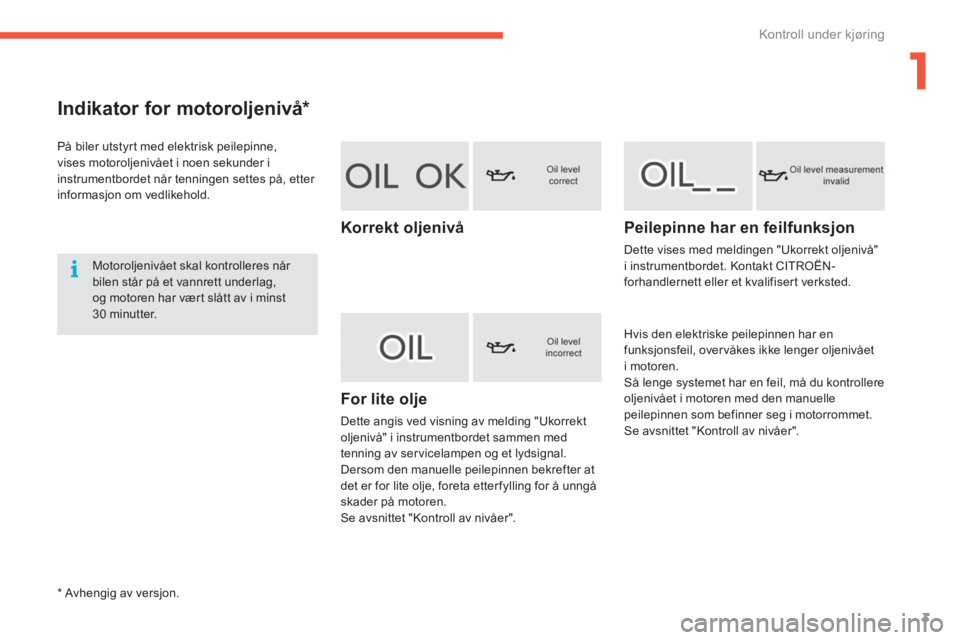

Indikator for motoroljenivå *

På biler utstyrt med elektrisk peilepinne,
vises motoroljenivået i noen sekunder i
instrumentbordet når tenningen settes på, etter
informasjon om vedlikehold.
Motoroljenivået skal kontrolleres når
bilen står på et vannrett underlag,
og motoren har vært slått av i minst
30 minutter.

Korrekt oljenivå

For lite olje

Dette angis ved visning av melding "Ukorrekt
oljenivå" i instrumentbordet sammen med
tenning av servicelampen og et lydsignal.
Dersom den manuelle peilepinnen bekrefter at
det er for lite olje, foreta etter fylling for å unngå
skader på motoren.
Se avsnittet "Kontroll av nivåer".


Peilepinne har en feilfunksjon



Dette vises med meldingen "Ukorrekt oljenivå"
i instrumentbordet. Kontakt CITROËN-
forhandlernett eller et kvalifisert verksted.

Hvis den elektriske peilepinnen har en
funksjonsfeil, overvåkes ikke lenger oljenivået
i motoren.
Så lenge systemet har en feil, må du kontrollere
oljenivået i motoren med den manuelle
peilepinnen som befinner seg i motorrommet.
Se avsnittet "Kontroll av nivåer".



*
Avhengig av versjon.

8
Kontroll under kjøring











Indikator for
motoroljenivå *

På biler utstyrt med elektrisk peilepinne,
vises motoroljenivået i noen sekunder i
instrumentbordet når tenningen settes på, etter
informasjon om vedlikehold.
Motoroljenivået skal kontrolleres når
bilen står på et vannrett underlag,
og motoren har vært slått av i minst
30 minutter.

Korrekt oljenivå

For lite olje

Dette angis ved visning av melding "Ukorrekt
oljenivå" i instrumentbordet sammen med
tenning av servicelampen og et lydsignal.
Dersom den manuelle peilepinnen bekrefter at
det er for lite olje, foreta etter fylling for å unngå
skader på motoren.
Se avsnittet "Kontroll av nivåer".


Peilepinne har en feilfunksjon



Dette vises med meldingen "Ukorrekt oljenivå"
i instrumentbordet. Kontakt CITROËN-
forhandlernett eller et kvalifisert verksted.

Hvis den elektriske peilepinnen har en
funksjonsfeil, overvåkes ikke lenger oljenivået
i motoren.
Så lenge systemet har en feil, må du kontrollere
oljenivået i motoren med den manuelle
peilepinnen som befinner seg i motorrommet.
Se avsnittet "Kontroll av nivåer".



*
Avhengig av versjon.
