CITROEN C4 PICASSO 2014 InstruksjonsbØker (in Norwegian)
Manufacturer: CITROEN, Model Year: 2014, Model line: C4 PICASSO, Model: CITROEN C4 PICASSO 2014Pages: 456, PDF Size: 12.99 MB
Page 431 of 456
9
3
Komfor t
System som registrerer de elektriske
reguleringene av førersetet. Du kan lagre inntil
to stillinger ved hjelp av tastene på siden av
førersetet.
Lagring av kjørestillinger
Lagring av en stilling
Med tastene M / 1 / 2
)
Sett på tenningen.
)
Innstill setet og de utvendige speilene.
)
Trykk på tasten M
, og i løpet av fire
sekunder, trykk på tasten 1
eller 2
.
Et lydsignal bekrefter at stillingen er lagret i
minnet.
Når en ny stilling blir lagret i minnet, vil den
forrige stillingen slettes.
Hente opp en lagret stilling
Tenning på og motoren i gang
)
Trykk på tast 1
eller 2
for å hente opp
korresponderende posisjon.
Et lydsignal varsler om at reguleringen er
foretatt.
Du kan stanse den aktuelle bevegelsen ved å
trykke på tasten M
, 1
eller 2
eller ved å bruke
en reguleringsbetjening til setet.
Opphenting av stilling er ikke mulig under
kjøring.
Opphenting av stilling nøytraliseres ca.
45 sekunder etter at tenningen er slått av.
Page 432 of 456
10
Komfor t

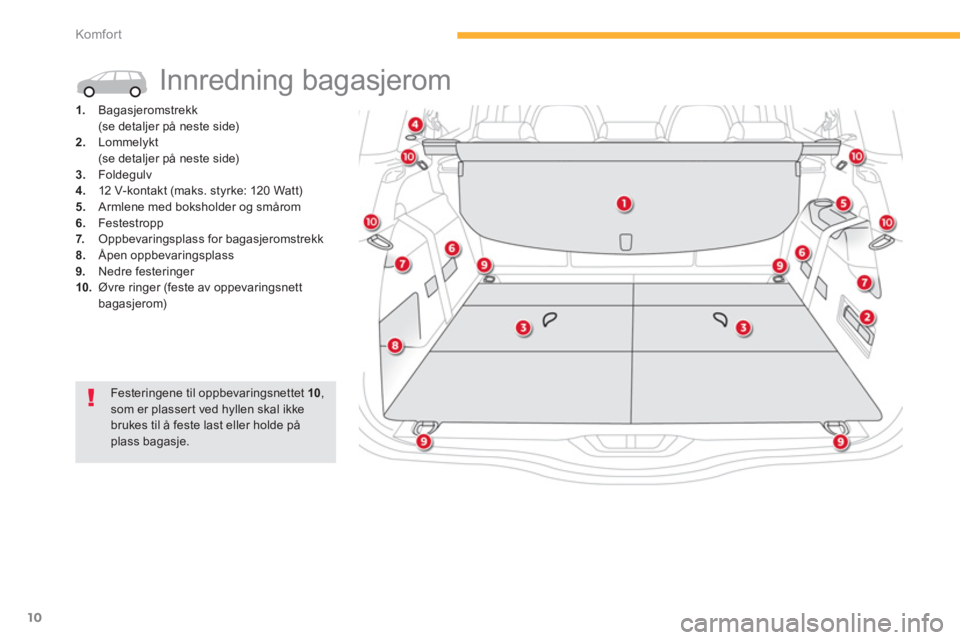

Innredning bagasjerom
1.
Bagasjeromstrekk
(se detaljer på neste side)
2.
Lommelykt
(se detaljer på neste side)
3.
Foldegulv
4.
12 V-kontakt (maks. styrke: 120 Watt)
5.
Armlene med boksholder og smårom
6.
Festestropp
7.
Oppbevaringsplass for bagasjeromstrekk
8.
Åpen oppbevaringsplass
9.
Nedre festeringer
10.
Øvre ringer (feste av oppevaringsnett
bagasjerom)
Festeringene til oppbevaringsnettet 10
,
som er plassert ved hyllen skal ikke
brukes til å feste last eller holde på
plass bagasje.
Page 433 of 456
11
4
Kjøring

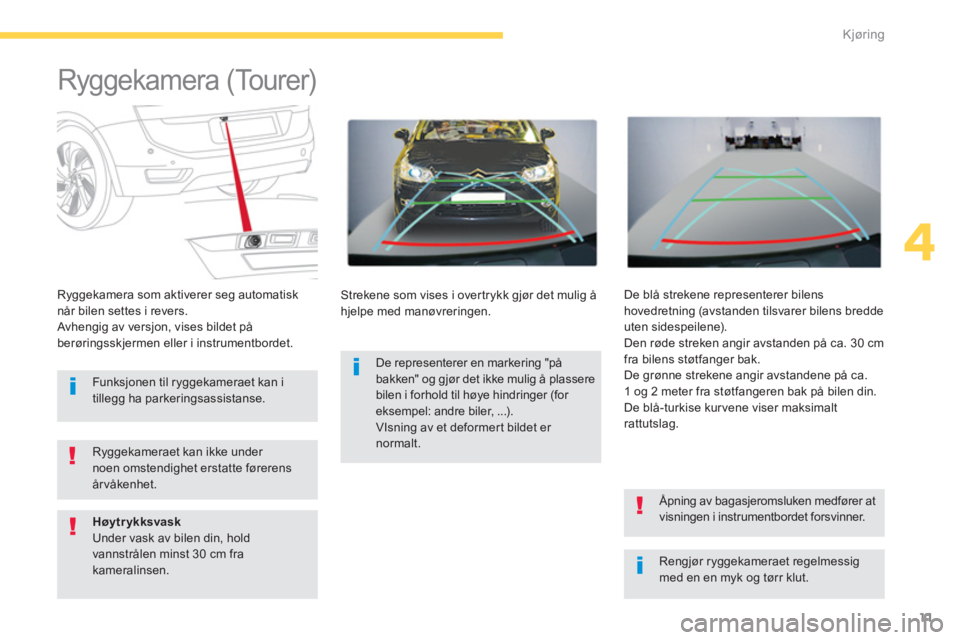

Ryggekamera (Tourer)
Rengjør ryggekameraet regelmessig
med en en myk og tørr klut.
Ryggekamera som aktiverer seg automatisk
når bilen settes i revers.
Avhengig av versjon, vises bildet på
berøringsskjermen eller i instrumentbordet.
De blå strekene representerer bilens
hovedretning (avstanden tilsvarer bilens bredde
uten sidespeilene).
Den røde streken angir avstanden på ca. 30 cm
fra bilens støtfanger bak.
De grønne strekene angir avstandene på ca.
1 og 2 meter fra støtfangeren bak på bilen din.
De blå-turkise kur vene viser maksimalt
rattutslag.
Ryggekameraet kan ikke under
noen omstendighet erstatte førerens
årvåkenhet.
Åpning av bagasjeromsluken medfører at
visningen i instrumentbordet forsvinner.
Funksjonen til ryggekameraet kan i
tillegg ha parkeringsassistanse.
Høytrykksvask
Under vask av bilen din, hold
vannstrålen minst 30 cm fra
kameralinsen. De representerer en markering "på
bakken" og gjør det ikke mulig å plassere
bilen i forhold til høye hindringer (for
eksempel: andre biler, ...).
VIsning av et deformert bildet er
normalt.
Strekene som vises i overtrykk gjør det mulig å
hjelpe med manøvreringen.
Page 434 of 456
12
Sikt
Svingbare frontlykter
Med nærlys eller fjernlys gjør denne funksjonen
det mulig for lysstrålen å følge veiens svinger
bedre.
Sammen med xenon-pærer, forbedrer denne
funksjonen lyskvaliteten i svinger.
med svingbare frontlykter
uten svingbare frontlykter
Funksjonsfeil
Denne funksjonen er ikke aktiv:
- når hastigheten er null eller svært
lav,
- når revers er innkoblet.
I tilfelle funksjonsfeil, vil denne
lampen blinke i instrumentbordet,
samtidig som det vises en melding.
Ta kontakt med CITROËN-forhandlernett eller
et kvalifisert verksted.
Den svingbar belysningen kan aktiveres eller
deaktiveres med menyen " Kjøreassistanse
",
deretter " Vehicle settings
".
Page 435 of 456
13
8
Kontroller

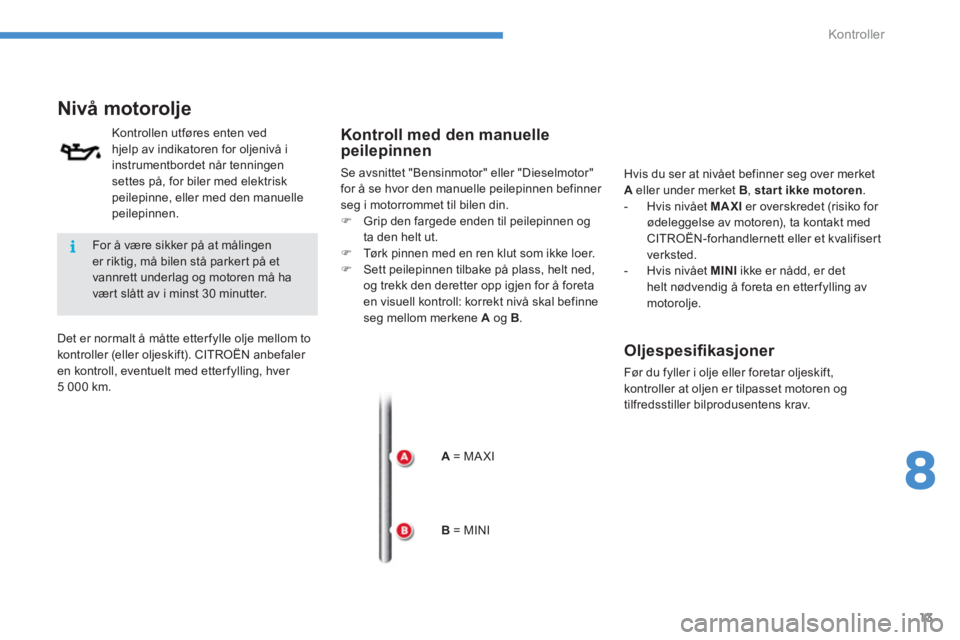

Nivå motorolje
Kontrollen utføres enten ved
hjelp av indikatoren for oljenivå i
instrumentbordet når tenningen
settes på, for biler med elektrisk
peilepinne, eller med den manuelle
peilepinnen.
Kontroll med den manuelle
peilepinnen
Se avsnittet "Bensinmotor" eller "Dieselmotor"
for å se hvor den manuelle peilepinnen befinner
seg i motorrommet til bilen din.
)
Grip den fargede enden til peilepinnen og
ta den helt ut.
)
Tørk pinnen med en ren klut som ikke loer.
)
Sett peilepinnen tilbake på plass, helt ned,
og trekk den deretter opp igjen for å foreta
en visuell kontroll: korrekt nivå skal befinne
seg mellom merkene A
og B
.
A
= MA XI
Hvis du ser at nivået befinner seg over merket
A
eller under merket B
, start ikke motoren
.
- Hvis nivået MAXI
er overskredet (risiko for
ødeleggelse av motoren), ta kontakt med
CITROËN-forhandlernett eller et kvalifisert
verksted.
- Hvis nivået MINI
ikke er nådd, er det
helt nødvendig å foreta en etter fylling av
motorolje.
Det er normalt å måtte etter fylle olje mellom to
kontroller (eller oljeskift). CITROËN anbefaler
en kontroll, eventuelt med etter fylling, hver
5 000 km.
B
= MINI
Oljespesifi kasjoner
Før du fyller i olje eller foretar oljeskift,
kontroller at oljen er tilpasset motoren og
tilfredsstiller bilprodusentens krav.
For å være sikker på at målingen
er riktig, må bilen stå parkert på et
vannrett underlag og motoren må ha
vært slått av i minst 30 minutter.
Page 436 of 456
14Kontroller
Etterfylling av motorolje
Se avsnittene "Bensinmotor" eller "Dieselmotor"
for å se hvor korken til beholderen befinner seg i
motorrommet til bilen din.
)
Løsne korken på beholderen for å få
tilgang til påfyllingsåpningen.
)
Hell på olje i små mengder av gangen, og
unngå å søle på komponentene i motoren
(risiko for brann).
)
Vent i noen minutter før du foretar en
kontroll av nivået med den manuelle
peilepinnen.
)
Etter fyll nivået om nødvendig.
)
Etter kontroll av nivået, skru korken
ordentlig på beholderen og sett peilepinnen
tilbake på plass.
Etter en etter fylling, er oljenivået som vises i
indikatoren i instrumentbordet når tenningen
settes på, ikke gyldig før etter 30 minutter.
Oljeskift
Se i servicehefte og garantier for å få
kjennskap til inter vallene til denne operasjonen.
For å bevare påliteligheten til motoren og
motorens avgassystem er det forbudt å bruke
tilsetningsmidler i motoroljen.
Page 437 of 456
22
Kontroller
Nivå motorolje
Kontrollen utføres enten ved
hjelp av indikatoren for oljenivå i
instrumentbordet når tenningen
settes på, for biler med elektrisk
peilepinne, eller med den manuelle
peilepinnen.
Kontroll med den manuelle
peilepinnen
Se avsnittet "Bensinmotor" eller "Dieselmotor"
for å se hvor den manuelle peilepinnen befinner
seg i motorrommet til bilen din.
)
Grip den fargede enden til peilepinnen og
ta den helt ut.
)
Tørk pinnen med en ren klut som ikke loer.
)
Sett peilepinnen tilbake på plass, helt ned,
og trekk den deretter opp igjen for å foreta
en visuell kontroll: korrekt nivå skal befinne
seg mellom merkene A
og B
.
A
= MA XI
Hvis du ser at nivået befinner seg over merket
A
eller under merket B
, start ikke motoren
.
- Hvis nivået MAXI
er overskredet (risiko for
ødeleggelse av motoren), ta kontakt med
CITROËN-forhandlernett eller et kvalifisert
verksted.
- Hvis nivået MINI
ikke er nådd, er det
helt nødvendig å foreta en etter fylling av
motorolje.
Det er normalt å måtte etter fylle olje mellom to
kontroller (eller oljeskift). CITROËN anbefaler
en kontroll, eventuelt med etter fylling, hver
5 000 km.
B
= MINI
Oljespesifi kasjoner
Før du fyller i olje eller foretar oljeskift,
kontroller at oljen er tilpasset motoren og
tilfredsstiller bilprodusentens krav.
For å være sikker på at målingen
er riktig, må bilen stå parkert på et
vannrett underlag og motoren må ha
vært slått av i minst 30 minutter.
Page 438 of 456
23
8
Kontroller
Etterfylling av motorolje
Se avsnittene "Bensinmotor" eller
"Dieselmotor" for å se hvor korken til
beholderen befinner seg i motorrommet til bilen
din.
)
Løsne korken på beholderen for å få
tilgang til påfyllingsåpningen.
)
Hell på olje i små mengder av gangen, og
unngå å søle på komponentene i motoren
(risiko for brann).
)
Vent i noen minutter før du foretar en
kontroll av nivået med den manuelle
peilepinnen.
)
Etter fyll nivået om nødvendig.
)
Etter kontroll av nivået, skru korken
ordentlig på beholderen og sett peilepinnen
tilbake på plass.
Etter en etter fylling, er oljenivået som vises i
indikatoren i instrumentbordet når tenningen
settes på, ikke gyldig før etter 30 minutter.
Oljeskift
Se i servicehefte og garantier for å få
kjennskap til inter vallene for denne
operasjonen.
For å bevare påliteligheten til motoren og
avgassystemet, bruk aldri tilsetningsmidler i
motoroljen.
Page 439 of 456
4
Praktiske opplysninger
Additif AdBlue ®
tilsetning og SCR
-
posystem for motorene Diesel Blue HDi
For å beskytte miljøet og overholde den nye
standarden Euro 6, uten at det går ut over
verken dieselmotorens ytelser eller forbruk,
har CITROËN valgt å utstyre sine biler
med en anordning som kombinerer SCR-
systemet (Selective Catalytic Reduction)
og partikkelfilteret (FAP) for behandling av
avgasser.
SCR-systemet
Ved hjelp av en tilsetningen kalt AdBlue ®
som
inneholder urea, omdanner en katalysator inntil
85% av nitrogenoksidene (NOx) til nitrogen og
vann, som er helt ufarlig for både helse og miljø.
AdBlue
®
-tilsetningen finnes i en
spesialbeholder under bagasjerommet bak
i bilen. Beholderen tar 17 liter, og har en
kjørerekkevidde på ca. 20 000 km før et
varselsystem utløses og angir at du kan kjøre
2 400 km med reser venivået.
Ved hvert fastsatte vedlikehold hos CITROËN-
forhandlernett eller hos et kvalifisert verksted,
vil det blir foretatt en komplett påfylling av
AdBlue
® -
beholderen, for å forsikre at SCR-
systemet fungerer som det skal.
Dersom de antatte kilometrene mellom to
vedlikeholdsbesøk overskrider grensen på
20 000 km, anbefaler vi deg å levere bilen inn
til forhandlernettet for å få utført nødvendig
etterfylling.
Når AdBlue
®
-beholderen er tom, vil en
reglementert anordning hindre oppstart
av motor.
Ved feil på SCR-systemet, er ikke bilens
utslippsnivå lenger i samsvar med
standarden Euro 6: bilen din forurenser.
I tilfelle bekreftet funksjonfeil på SCR-
systemet, må du ta bilen så snart som
mulig til CITROËN-forhandlernett eller
til et kvalifisert verksted: etter å ha kjørt
1 100 km, vil en anordning aktiveres
automatisk for å hindre oppstart av
motoren.
Page 440 of 456
5
7
Praktiske opplysninger
Indikatorer for rekkevidde
Så snart tenningen settes på, angir en indikator
hvor mange kilometer du kan kjøre med bilen
før den automatiske blokkeringen vil hindre
oppstart av motoren. Denne estimasjonen
vises så snart nivået i AdBlue
® -beholderen
er påbegynt, eller etter detektering av en
funksjonsfeil ved avgassystemet SCR.
Dersom det samtidig detekteres funksjonsfeil
og lavt AdBlue
® -nivå samtidig, vil den laveste
rekkevidden vises.
I tilfelle risiko for at motoren ikke vil starte på grunn av for lite AdBlue ®
-
tilsetning.
Det reglementære systemet for å hindre
start av motoren aktiveres automatisk
så snart AdBlue
® -beholderen er tom.
Rekkevidde lenger enn 2 400 km
Når tenningen settes på vises ingen
informasjon om rekkevidden automatisk i
instrumentbordet.
Ved et trykk på denne knappen, vises
kjørerekkevidden midlertidig.
Over 5 000 km, blir ikke verdien presisert.
