CITROEN C4 PICASSO 2014 InstruksjonsbØker (in Norwegian)

1
49
Kontroll under kjøring

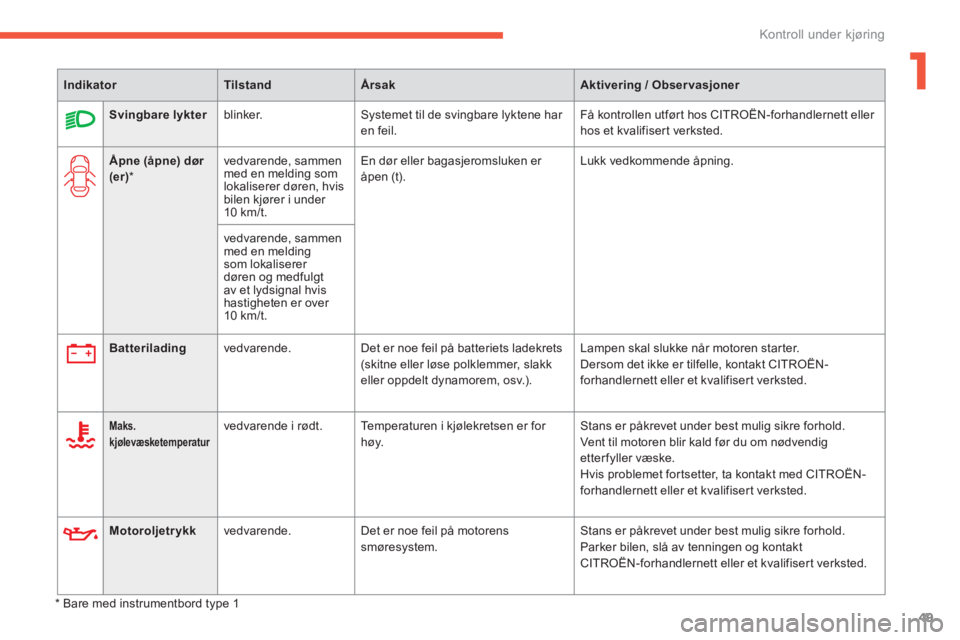

IndikatorTilstandÅrsakAktivering / Obser vasjoner


Batterilading

vedvarende. Det er noe feil på batteriets ladekrets(skitne eller løse polklemmer, slakk eller oppdelt dynamorem, osv.). Lampen skal slukke når motoren star ter.
Dersom det ikke er tilfelle, kontakt CITROËN-forhandlernett eller et kvalifisert verksted.
Maks. kjølevæsketemperatur

vedvarende i rødt. Temperaturen i kjølekretsen er for høy. Stans er påkrevet under best mulig sikre forhold.
Vent til motoren blir kald før du om nødvendigetterfyller væske.
Hvis problemet fortsetter, ta kontakt med CITROËN-
f
orhandlernett eller et kvalifisert verksted.
Svingbare lykter
blinker. Systemet til de svingbare lyktene har en feil. Få kontrollen utfør t hos CITROËN-forhandlernett eller hos et kvalifisert verksted.



Åpne (åpne) dør (er)*
vedvarende, sammen
med en melding som
lokaliserer døren, hvis
bilen k
jører i under
10 km/t. En dør eller ba
gasjeromsluken er
åpen (t). Lukk vedkommende åpning.

ve
dvarende, sammen
med en meldingsom lokaliserer
døren og medfulgt
av et lydsignal hvis
hastigheten er over
10 km/t.
*
Bare med instrumentbord t
ype 1
Motoroljetrykk

vedvarende. Det er noe feil på motorenssmøresystem. Stans er påkrevet under best mulig sikre forhold.
Parker bilen, slå av tenningen og kontakt CITROËN-forhandlernett eller et kvalifisert verksted.

50
Kontroll under kjøring


For lavtdekktrykkvedvarende. Ett eller flere dekk har for lavt ltrykk. Kontroller dekktrykket så snart som mulig.
Denne kontrollen skal helst gjøres på kalde dekk.
Du må reinitialisere systemet etter hver justering av
trykket i ett eller flere dekk, og etter skifte av ett eller flere hjul.

+

blinker og deretter lyser vedvarende, sammen medServicelampen. Funks
jonen har en feil: kontroll av
dekktrykket er ikke lenger forsikret.Kontroller dekktrykket så snart som mulig.
Få kontrollert systemet hos CITROËN-forhandlernetteller hos et kvalifisert verksted.
IndikatorTilstandÅrsakAktivering / Obser vasjoner
Foten på bremsen*vedvarende. Bremsepedalen er ikke trykket inn. Med styrt manuell girkasse, trykk på bremsepedalen
for å star te motoren (girspak i posisjon N).
Hvis du ønsker å utløse parkeringsbremsen uten å
trykke på bremsepedalen, forblir denne lampen tent.
Med automatisk girkasse, trykk på bremsepedalen for
å fri
gjøre girvelgeren fra posisjon P.P
blinker. Med styrt manuell girkasse vil clutchen blir overopphetet dersom du
bruker gasspedalen til å holde bilen lenge i ro i en bakke.Bruk bremsepedalen o
g/eller parkeringsbremsen.
Foten på clutchpedalen*vedvarende. I STOP-modus til Stop & Start blir skifte til STA R T- m o d u s a v v i s t fordiclutchpedalen ikke er helt trykket inn.Det er nødvendi
g å trykke clutchpedalen helt inn for at motoren skal kunne skifte til STA R T- m o d u s .
*
Bare med instrumentbord av type 1

1
51
Kontroll under kjøring

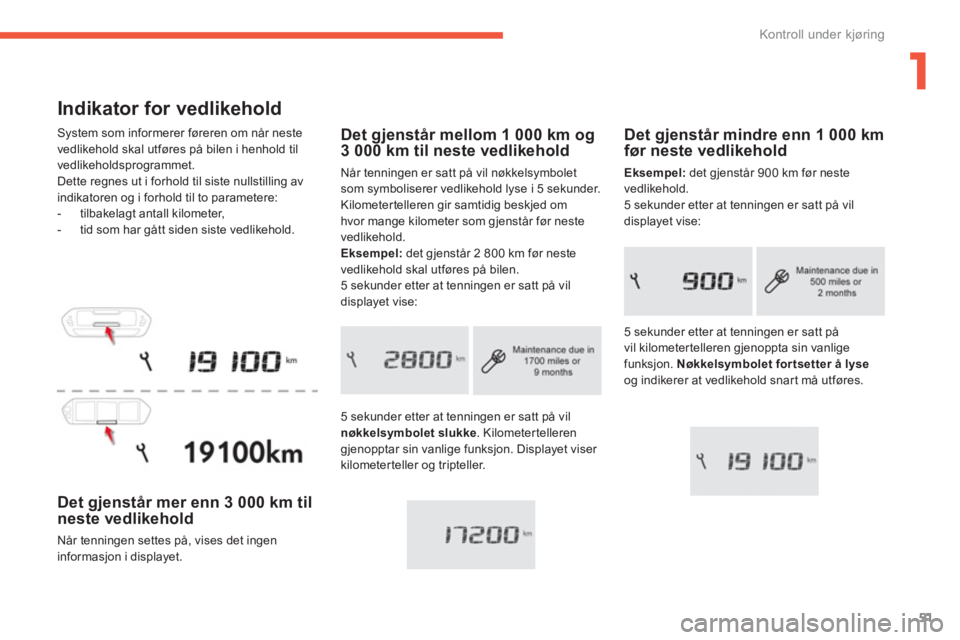

Indikator for vedlikehold
System som informerer føreren om når neste
vedlikehold skal utføres på bilen i henhold til
vedlikeholdspro
grammet.
Dette regnes ut i forhold til siste nullstilling av
indikatoren og i forhold til to parametere:


- tilbakelagt antall kilometer,

- tid som har gått siden siste vedlikehold.


Det gjenstår mer enn 3 000 km til
neste vedlikehold
Når tenningen settes på, vises det ingen
informasjon i displayet.


Det gjenstår mindre enn 1 000 km
før neste vedlikehold
Eksempel:det gjenstår 900 km før neste
vedlikehold.
5 sekunder etter at tenningen er satt på vildisplayet vise:
Det gjenstår mellom 1 000 km og3 000 km til neste vedlikehold
Når tenningen er satt på vil nøkkelsymbolet
som symboliserer vedlikehold lyse i 5 sekunder.Kilometertelleren gir samtidig beskjed om hvor mange kilometer som gjenstår før neste
vedlikehold.
Eksempel: det gjenstår 2 800 km før neste
vedlikehold skal utføres på bilen.
5 sekunder etter at tennin
gen er satt på vil
displayet vise:
5 sekunder etter at tennin
gen er satt på vil
nøkkelsymbolet slukke . Kilometertellerengjenopptar sin vanlige funksjon. Displayet viser kilometerteller og tripteller. 5 sekunder etter at tennin
gen er satt på
vil kilometertelleren gjenoppta sin vanligefunksjon. Nøkkelsymbolet for tsetter å lyseog indikerer at vedlikehold snar t må utføres.

52
Kontroll under kjøring
Bilen har ikke vært inne til vedlikehold i tide
I 5 sekunder etter at tenningen er satt på vil
nøkkelsymbolet blinke for å varsle om at
vedlikeholdet må utføres snart. Eksempel: bilen skulle har vært inne til periodisk kontroll for 300 km siden.
5 sekunder etter at tenningen er satt på vil
displayet vise:
Gjenstående antall kilometer kanvariere avhengig av tidfaktoren og iforhold til brukerens kjørevaner.
Det kan derfor hende at nøkkelsymbolet lyser hvis du har overskredettidsintervallet siden forrige vedlikehold,som står oppført serviceheftet oggarantier.
5 sekunder etter at tennin
gen er satt på
vil kilometer telleren gjenoppta sin vanlige
funksjon. Nøkkelsymbolet for tsetter å lyse.
Nullstilling av vedlikeholdsindikatoren

Indikatoren for vedlikehold skal nullstilles hver gang det foretas vedlikehold på bilen.
Dette gjøres på følgende måte:)
slå av tenningen, )
trykk på nullstillingsknappen for triptelleren, og hold den trykket inn, )
sett på tenningen. Kilometer telleren star ter en nedtelling,)
når displayet viser "=0"
, slipp knappen.Nøkkelsymbolet forsvinner.
Dersom du ønsker å koble fra batteriet etter dette, lås bilen og vent i minst femminutter, ellers vil ikke nullstillingen bliregistrert.


Påminnelse og vedlikeholdsinformasjon

Du kan på et hvilket som helst tidspunkt få
tilgang til vedlikeholdsinformasjonen. )Trykk på knappen for nullstilling av
triptelleren.
Vedlikeholdsinformasjonen vises i noensekunder før den forsvinner.

1
53
Kontroll under kjøring

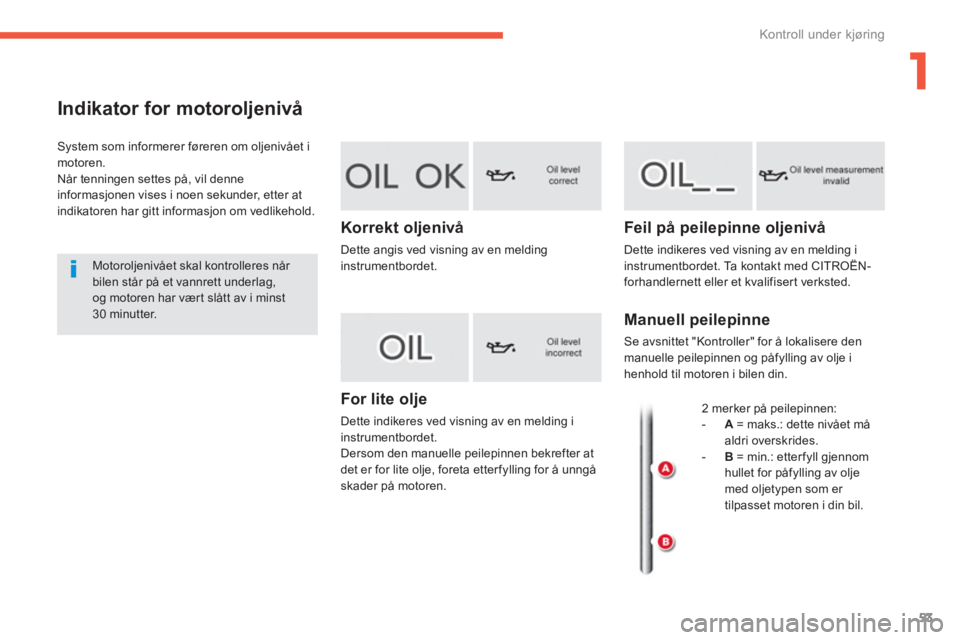

Indikator for motoroljenivå
System som informerer føreren om oljenivået imotoren.
Når tenningen settes på, vil denne
informasjonen vises i noen sekunder, etter at
indikatoren har gitt informasjon om vedlikehold.
Motoroljenivået skal kontrolleres når bilen står på et vannrett underlag, og motoren har vært slått av i minst 30 minutter.
Korrekt oljenivå
Dette angis ved visning av en meldinginstrumentbordet.
For lite olje
Dette indikeres ved visning av en melding iinstrumentbordet.
Dersom den manuelle peilepinnen bekrefter at
det er for lite ol
je, foreta etter fylling for å unngå
skader på motoren.

Feil på peilepinne oljenivå

Dette indikeres ved visning av en melding i
instrumentbordet. Ta kontakt med CITROËN-forhandlernett eller et kvalifisert verksted.


Manuell peilepinne

Se avsnittet "Kontroller" for å lokalisere den
manuelle peilepinnen og påfylling av olje i
henhold til motoren i bilen din.
2 merker på peilepinnen:-A = maks.: dette nivået måaldri overskrides. -B
= min.: etterfyll gjennom
hullet for påfylling av olje
med oljetypen som er
til
passet motoren i din bil.

54
Kontroll under kjøring

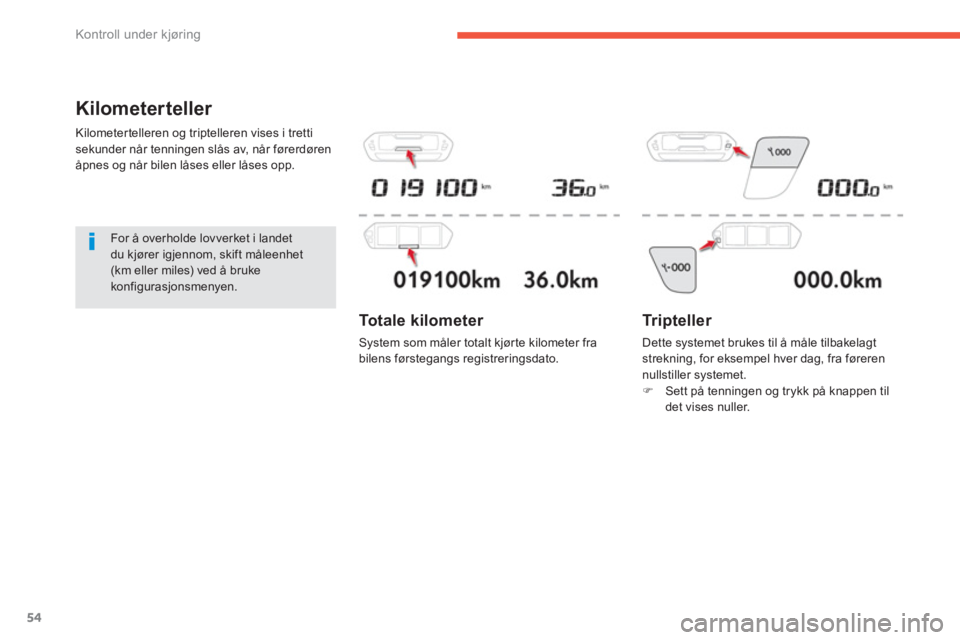

Kilometerteller
Kilometertelleren og triptelleren vises i trettisekunder når tenningen slås av, når førerdøren
åpnes og når bilen låses eller låses opp.

For å overholde lovverket i landetdu kjører igjennom, skift måleenhet(km eller miles) ved å brukekonfigurasjonsmenyen.


Tr i p t e l l e r

Dette systemet brukes til å måle tilbakelagt strekning, for eksempel hver dag, fra førerennullstiller systemet. )Sett på tenningen og trykk på knappen tildet vises nuller.




To t a l e k i l o m e t er

System som måler totalt kjørte kilometer frabilens førstegangs registreringsdato.

1
55
Kontroll under kjøring

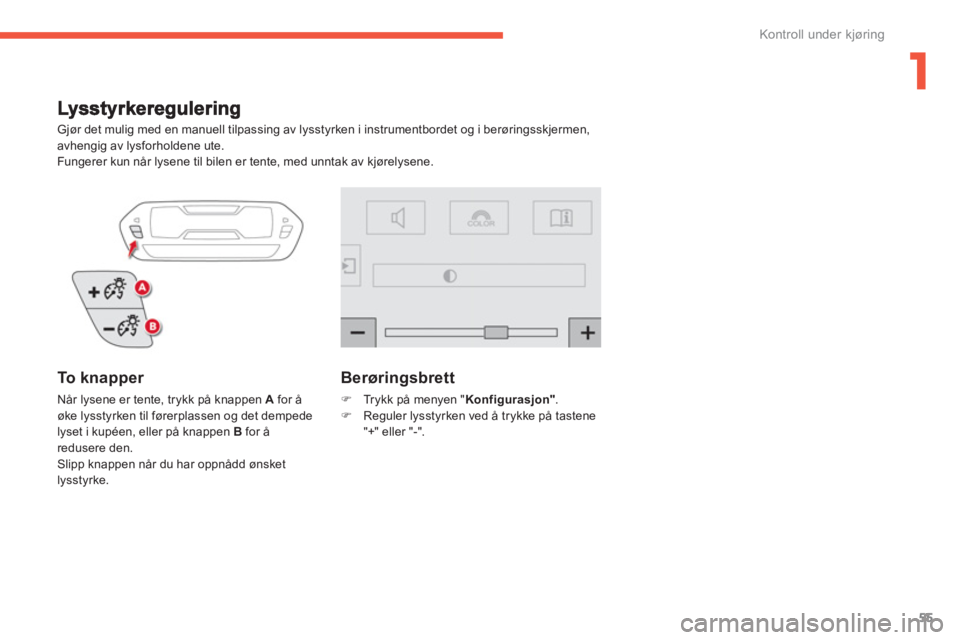

Gjør det mulig med en manuell tilpassing av lysstyrken i instrumentbordet og i berøringsskjermen,
avhengig av lysforholdene ute.
Fungerer kun når lysene til bilen er tente, med unntak av kjørelysene.


To knapper

Når lysene er tente, trykk på knappen Afor å
øke lysstyrken til førerplassen og det dempede
lyset i kupéen, eller på knappen Bfor å
redusere den.
Slipp knappen når du har oppnådd ønsket
lysstyrke.
Berøringsbrett
)
Trykk på menyen " Konfigurasjon".)
Reguler lysstyrken ved å trykke på tastene "+" eller "-".

56
Kontroll under kjøring
visninger i instrumentbordet under kjøring om natten.
Instrumentbordet forblir opplyst med speedometer, gir trinnet til den styr te manuelle girkassen eller den automatiske girkassen,
informasjoner om cruisekontroll eller hastighetsbegrenser, hvis denne er aktiver t, ogdrivstoffvarslinger om nødvendig.
I tilfelle varsling eller endring av funksjoner eller reguleringer, avbrytes black panel.
Ved h
jelp av betjeningen på rattet :) Med tente lykter, trykk på denne knappen for å aktivere black panel. )
Trykk en gang til på denne knappen for å
deaktivere black panel.

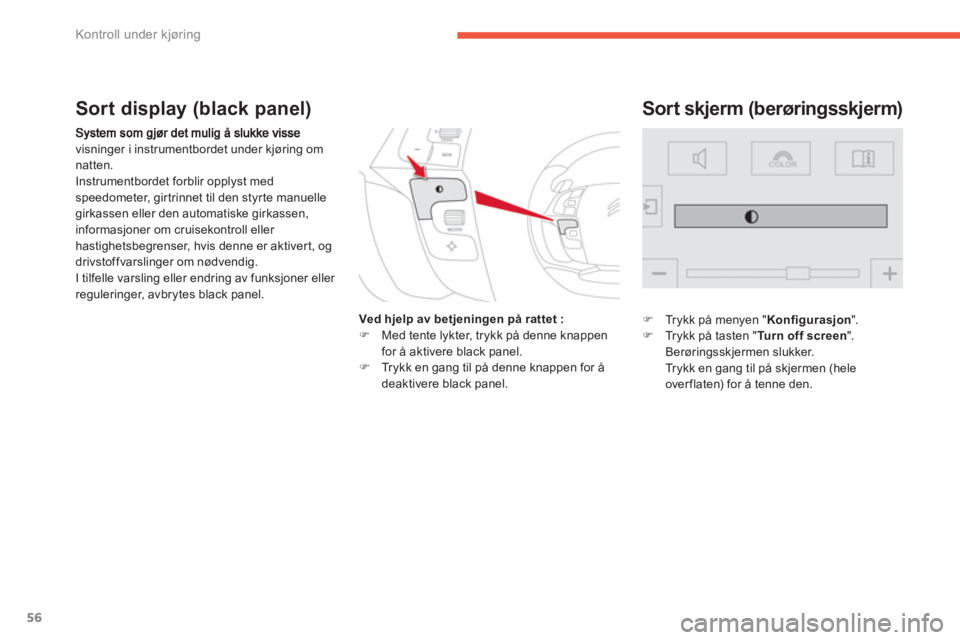

Sort skjerm (berøringsskjerm) Sort display (black panel)
)Trykk på menyen "Konfigurasjon". )Trykk på tasten "Turn off screen".Berøringsskjermen slukker.
Trykk en gang til på skjermen (hele
over flaten) for å tenne den.

1
57
Kontroll under kjøring

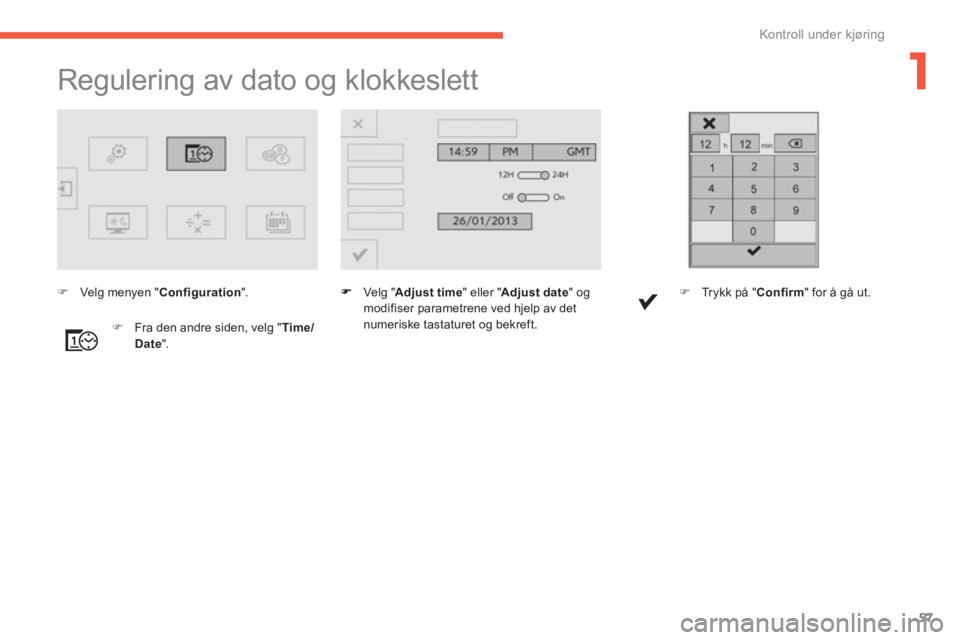

Regulering av dato og klokkeslett

Velg "Adjust time " eller "Adjust date " ogmodifiser parametrene ved hjelp av det
numeriske tastaturet og bekreft.) Fra den andre siden, velg " Time/Date".
)Velg menyen "
Configuration".)Trykk på "Confirm" for å gå ut.

58
Kontroll under kjøring


Instrumentbord
type 1
System som gir deg informasjon om den aktuelle kjørestrekningen (autonomi, forbruk, osv).
Visning av informasjon på berøringsskjermen
Permanent visning: )Velg menyen "Kjøreassistanse".Informasjonen fra kjørecomputeren vises på menyens hovedside.)Trykk på en av tastene for å få opp ønsket arkfane.
- Arkfane for "informas
jon i
øyeblikket" med:
●
rekkevidde,
●
forbruk i øyeblikket,
●
tidtelleren for Stop & Start.


- Ark
fane for strekning "1"
med:
●
tilbakelagt strekning,
●
gjennomsnittlig forbruk,
●
gjennomsnittlig hastighet
for
første strekning.


- Ark
fane for strekning "2"
med:
●
tilbakela
gt strekning,
●
gjennomsnittlig forbruk,
●
gjennomsnittlig hastighet,
for andre strekning.

Nullstilling av strekningen
)Når displayet viser ønsket strekning, trykkpå tasten for nullstilling, eller på enden av
vindusviskerbetjeningen.
Strekningene "1"og "2"er uavhengige avhverandre, men brukes på identisk måte.
Strekningen "1"kan for eksempel brukes tildaglige utregninger, mens strekning "2"kan
brukes til månedlige utregninger.
In
formasjonen er tilgjengelig gjennom menyen "Kjøreassistanse"
Midlertidig visning i eget vindu: )Trykk på enden av vindusviskerbetjeningen
for å få tilgang til informasjonen og visningav de forskjellige arkfanene.
