CITROEN C4 PICASSO 2016 Omistajan Käsikirjat (in Finnish)

229
C4-Picasso-II_fi_Chap06_securite_ed01-2016

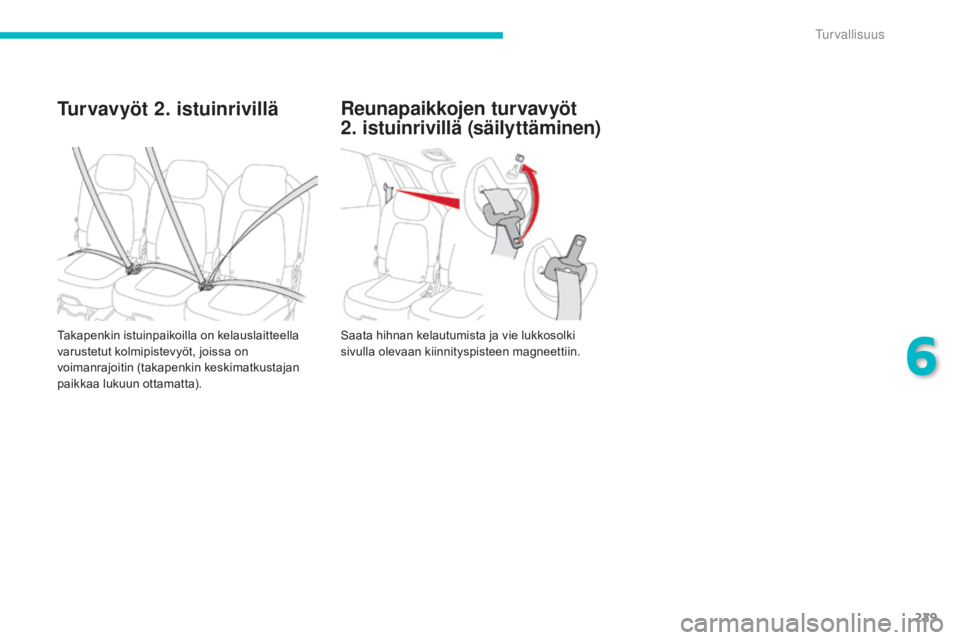

Turvavyöt 2. istuinrivillä
Takapenkin istuinpaikoilla on kelauslaitteella
varustetut kolmipistevyöt, joissa on
voimanrajoitin (takapenkin keskimatkustajan
paikkaa lukuun ottamatta).Saata hihnan kelautumista ja vie lukkosolki
sivulla olevaan kiinnityspisteen magneettiin.
Reunapaikkojen turvavyöt

2. istuinrivillä (säilyttäminen)
6
Turvallisuus

230
C4-Picasso-II_fi_Chap06_securite_ed01-2016

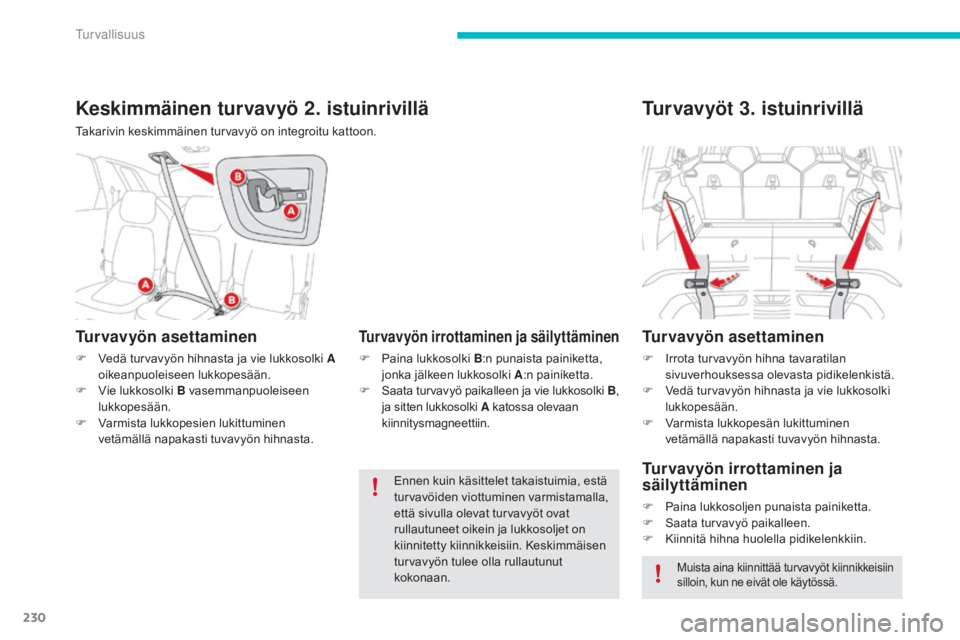

Keskimmäinen turvavyö 2. istuinrivillä
Takarivin keskimmäinen turvavyö on integroitu kattoon.
Turvavyön asettaminen
F Vedä turvavyön hihnasta ja vie lukkosolki A oikeanpuoleiseen lukkopesään.
F

V
ie lukkosolki B vasemmanpuoleiseen
lukkopesään.
F

V
armista lukkopesien lukittuminen
vetämällä napakasti tuvavyön hihnasta.
Turvavyön irrottaminen ja säilyttäminen
F Paina lukkosolki B :n punaista painiketta,
jonka jälkeen lukkosolki A :n painiketta.
F
S

aata turvavyö paikalleen ja vie lukkosolki B ,
ja sitten lukkosolki A katossa olevaan
kiinnitysmagneettiin.
Ennen kuin käsittelet takaistuimia, estä
turvavöiden viottuminen varmistamalla,
että sivulla olevat turvavyöt ovat
rullautuneet oikein ja lukkosoljet on
kiinnitetty kiinnikkeisiin. Keskimmäisen
turvavyön tulee olla rullautunut
kokonaan.
Turvavyöt 3. istuinrivillä
Turvavyön asettaminen
F Irrota turvavyön hihna tavaratilan sivuverhouksessa olevasta pidikelenkistä.
F

V
edä turvavyön hihnasta ja vie lukkosolki
lukkopesään.
F

V
armista lukkopesän lukittuminen
vetämällä napakasti tuvavyön hihnasta.
Turvavyön irrottaminen ja
säilyttäminen
F Paina lukkosoljen punaista painiketta.
F S aata turvavyö paikalleen.
F

K
iinnitä hihna huolella pidikelenkkiin.
Muista aina kiinnittää turvavyöt kiinnikkeisiin
silloin, kun ne eivät ole käytössä.
Turvallisuus

231
C4-Picasso-II_fi_Chap06_securite_ed01-2016

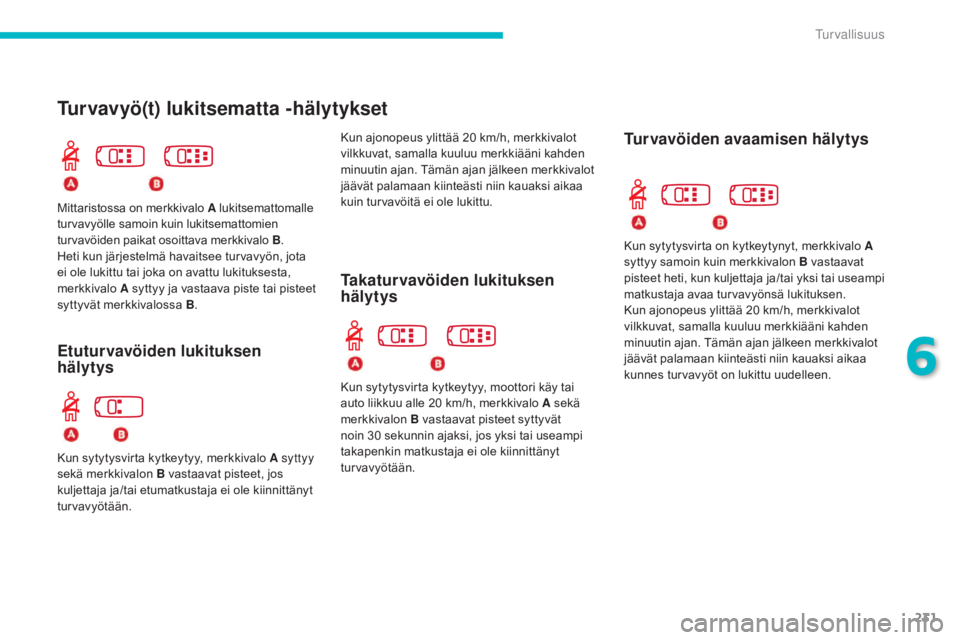

Turvavyö(t) lukitsematta -hälytykset
Takaturvavöiden lukituksen
hälytys
Mittaristossa on merkkivalo A lukitsemattomalle
turvavyölle samoin kuin lukitsemattomien
turvavöiden paikat osoittava merkkivalo B .
Heti kun järjestelmä havaitsee turvavyön, jota
ei ole lukittu tai joka on avattu lukituksesta,
merkkivalo A syttyy ja vastaava piste tai pisteet
syttyvät merkkivalossa B.
Kun sytytysvirta kytkeytyy, moottori käy tai
auto liikkuu alle 20
km/h, merkkivalo A sekä
merkkivalon B vastaavat pisteet syttyvät
noin 30
sekunnin ajaksi, jos yksi tai useampi
takapenkin matkustaja ei ole kiinnittänyt
tur vavyötään.
Turvavöiden avaamisen hälytys
Etuturvavöiden lukituksen
hälytys
Kun sytytysvirta kytkeytyy, merkkivalo A syttyy
sekä merkkivalon B vastaavat pisteet, jos
kuljettaja ja/tai etumatkustaja ei ole kiinnittänyt
tur vavyötään. Kun ajonopeus ylittää 20
km/h, merkkivalot
vilkkuvat, samalla kuuluu merkkiääni kahden
minuutin ajan. Tämän ajan jälkeen merkkivalot
jäävät palamaan kiinteästi niin kauaksi aikaa
kuin turvavöitä ei ole lukittu.
Kun sytytysvirta on kytkeytynyt, merkkivalo A
syttyy samoin kuin merkkivalon B vastaavat
pisteet heti, kun kuljettaja ja/tai yksi tai useampi
matkustaja avaa turvavyönsä lukituksen.
Kun ajonopeus ylittää 20 km/h, merkkivalot
vilkkuvat, samalla kuuluu merkkiääni kahden
minuutin ajan. Tämän ajan jälkeen merkkivalot
jäävät palamaan kiinteästi niin kauaksi aikaa
kunnes turvavyöt on lukittu uudelleen.
6
Turvallisuus

232
C4-Picasso-II_fi_Chap06_securite_ed01-2016

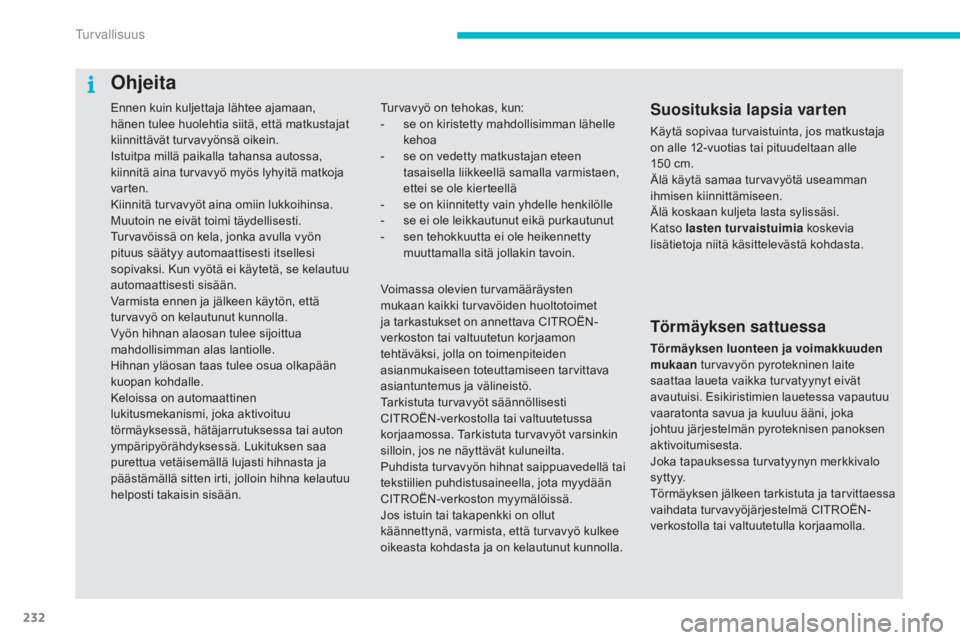

Ennen kuin kuljettaja lähtee ajamaan,
hänen tulee huolehtia siitä, että matkustajat
kiinnittävät turvavyönsä oikein.
Istuitpa millä paikalla tahansa autossa,
kiinnitä aina turvavyö myös lyhyitä matkoja
varten.
Kiinnitä turvavyöt aina omiin lukkoihinsa.
Muutoin ne eivät toimi täydellisesti.
Turvavöissä on kela, jonka avulla vyön
pituus säätyy automaattisesti itsellesi
sopivaksi. Kun vyötä ei käytetä, se kelautuu
automaattisesti sisään.
Varmista ennen ja jälkeen käytön, että
turvavyö on kelautunut kunnolla.
Vyön hihnan alaosan tulee sijoittua
mahdollisimman alas lantiolle.
Hihnan yläosan taas tulee osua olkapään
kuopan kohdalle.
Keloissa on automaattinen
lukitusmekanismi, joka aktivoituu
törmäyksessä, hätäjarrutuksessa tai auton
ympäripyörähdyksessä. Lukituksen saa
purettua vetäisemällä lujasti hihnasta ja
päästämällä sitten irti, jolloin hihna kelautuu
helposti takaisin sisään.Suosituksia lapsia varten
Käytä sopivaa turvaistuinta, jos matkustaja
on alle 12-vuotias tai pituudeltaan alle
150 cm.
Älä käytä samaa turvavyötä useamman
ihmisen kiinnittämiseen.
Älä koskaan kuljeta lasta sylissäsi.
Katso lasten turvaistuimia koskevia
lisätietoja niitä käsittelevästä kohdasta.
Turvavyö on tehokas, kun:
-
s
e on kiristetty mahdollisimman lähelle
kehoa
-

s

e on vedetty matkustajan eteen
tasaisella liikkeellä samalla varmistaen,
ettei se ole kierteellä
-

s

e on kiinnitetty vain yhdelle henkilölle
-

s

e ei ole leikkautunut eikä purkautunut
-

s

en tehokkuutta ei ole heikennetty
muuttamalla sitä jollakin tavoin.
Törmäyksen sattuessa
Törmäyksen luonteen ja voimakkuuden
mukaan turvavyön pyrotekninen laite
saattaa laueta vaikka turvatyynyt eivät
avautuisi. Esikiristimien lauetessa vapautuu
vaaratonta savua ja kuuluu ääni, joka
johtuu järjestelmän pyroteknisen panoksen
aktivoitumisesta.
Joka tapauksessa turvatyynyn merkkivalo
syttyy.
Törmäyksen jälkeen tarkistuta ja tarvittaessa
vaihdata turvavyöjärjestelmä CITROËN-
verkostolla tai valtuutetulla korjaamolla.
Voimassa olevien turvamääräysten
mukaan kaikki turvavöiden huoltotoimet
ja tarkastukset on annettava CITROËN-
verkoston tai valtuutetun korjaamon
tehtäväksi, jolla on toimenpiteiden
asianmukaiseen toteuttamiseen tarvittava
asiantuntemus ja välineistö.
Tarkistuta turvavyöt säännöllisesti
CITROËN-verkostolla tai valtuutetussa
korjaamossa. Tarkistuta turvavyöt varsinkin
silloin, jos ne näyttävät kuluneilta.
Puhdista turvavyön hihnat saippuavedellä tai
tekstiilien puhdistusaineella, jota myydään
CITROËN-verkoston myymälöissä.
Jos istuin tai takapenkki on ollut
käännettynä, varmista, että turvavyö kulkee
oikeasta kohdasta ja on kelautunut kunnolla.
Ohjeita
Turvallisuus

233
C4-Picasso-II_fi_Chap06_securite_ed01-2016

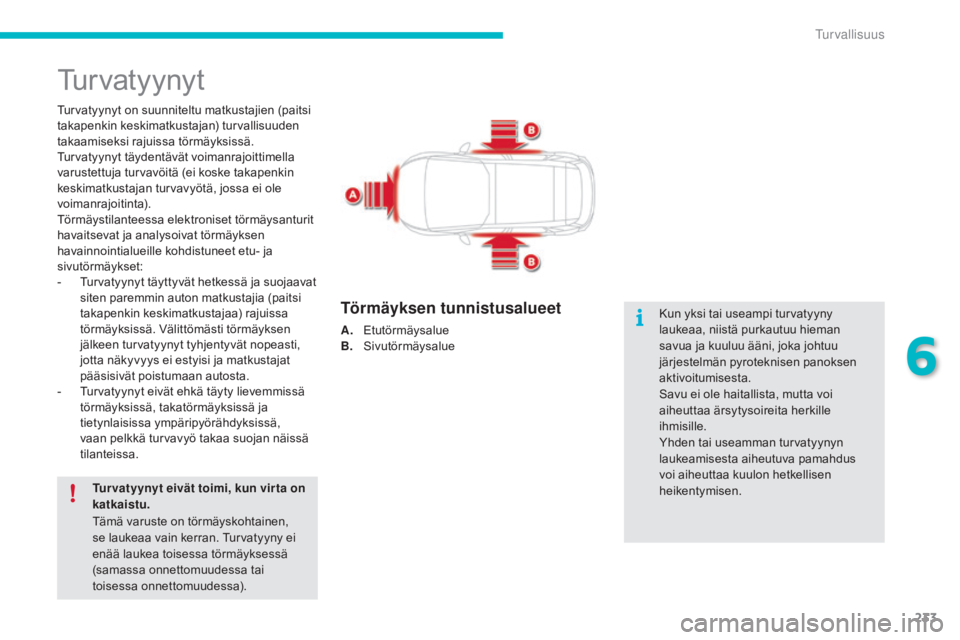

Turvatyynyt
Turvatyynyt on suunniteltu matkustajien (paitsi
takapenkin keskimatkustajan) turvallisuuden
takaamiseksi rajuissa törmäyksissä.
Turvatyynyt täydentävät voimanrajoittimella
varustettuja turvavöitä (ei koske takapenkin
keskimatkustajan turvavyötä, jossa ei ole
voimanrajoitinta).
Törmäystilanteessa elektroniset törmäysanturit
havaitsevat ja analysoivat törmäyksen
havainnointialueille kohdistuneet etu- ja
sivutörmäykset:
-
T
urvatyynyt täyttyvät hetkessä ja suojaavat
siten paremmin auton matkustajia (paitsi
takapenkin keskimatkustajaa) rajuissa
törmäyksissä. Välittömästi törmäyksen
jälkeen turvatyynyt tyhjentyvät nopeasti,
jotta näkyvyys ei estyisi ja matkustajat
pääsisivät poistumaan autosta.
-

T
urvatyynyt eivät ehkä täyty lievemmissä
törmäyksissä, takatörmäyksissä ja
tietynlaisissa ympäripyörähdyksissä,
vaan pelkkä turvavyö takaa suojan näissä
tilanteissa.
Tur vatyynyt eivät toimi, kun vir ta on
katkaistu.
Tämä varuste on törmäyskohtainen,
se laukeaa vain kerran. Turvatyyny ei
enää laukea toisessa törmäyksessä
(samassa onnettomuudessa tai
toisessa onnettomuudessa). Kun yksi tai useampi turvatyyny
laukeaa, niistä purkautuu hieman
savua ja kuuluu ääni, joka johtuu
järjestelmän pyroteknisen panoksen
aktivoitumisesta.
Savu ei ole haitallista, mutta voi
aiheuttaa ärsytysoireita herkille
ihmisille.
Yhden tai useamman turvatyynyn
laukeamisesta aiheutuva pamahdus
voi aiheuttaa kuulon hetkellisen
heikentymisen.
Törmäyksen tunnistusalueet
A. Etutörmäysalue
B. Si
vutörmäysalue
6
Turvallisuus

234
C4-Picasso-II_fi_Chap06_securite_ed01-2016
Toiminnanesto
Tämä merkkivalo syttyy
mittaristossa, kun sytytysvirta
kytkeytyy. Se palaa niin kauan kuin
turvatyynyn toiminta on estetty.

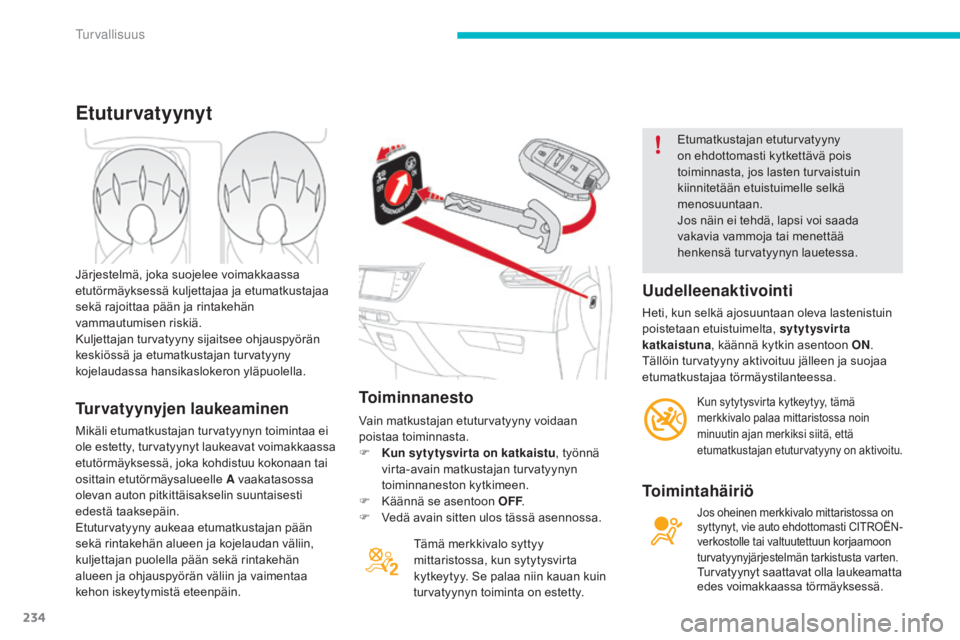

Etuturvatyynyt
Turvatyynyjen laukeaminen
Mikäli etumatkustajan turvatyynyn toimintaa ei
ole estetty, turvatyynyt laukeavat voimakkaassa
etutörmäyksessä, joka kohdistuu kokonaan tai
osittain etutörmäysalueelle A vaakatasossa
olevan auton pitkittäisakselin suuntaisesti
edestä taaksepäin.
Etuturvatyyny aukeaa etumatkustajan pään
sekä rintakehän alueen ja kojelaudan väliin,
kuljettajan puolella pään sekä rintakehän
alueen ja ohjauspyörän väliin ja vaimentaa
kehon iskeytymistä eteenpäin. Järjestelmä, joka suojelee voimakkaassa
etutörmäyksessä kuljettajaa ja etumatkustajaa
sekä rajoittaa pään ja rintakehän
vammautumisen riskiä.
Kuljettajan turvatyyny sijaitsee ohjauspyörän
keskiössä ja etumatkustajan turvatyyny
kojelaudassa hansikaslokeron yläpuolella.
Vain matkustajan etuturvatyyny voidaan
poistaa toiminnasta.
F
Ku
n sytytysvir ta on katkaistu, työnnä
virta-avain matkustajan turvatyynyn
toiminnaneston kytkimeen.
F

K
äännä se asentoon OFF.
F

V
edä avain sitten ulos tässä asennossa.Etumatkustajan etuturvatyyny
on ehdottomasti kytkettävä pois
toiminnasta, jos lasten turvaistuin
kiinnitetään etuistuimelle selkä
menosuuntaan.
Jos näin ei tehdä, lapsi voi saada
vakavia vammoja tai menettää
henkensä turvatyynyn lauetessa.
Uudelleenaktivointi
Heti, kun selkä ajosuuntaan oleva lastenistuin
poistetaan etuistuimelta,
sytytysvirta
katkaistuna , käännä kytkin asentoon ON .
Tällöin turvatyyny aktivoituu jälleen ja suojaa
etumatkustajaa törmäystilanteessa.
Kun sytytysvirta kytkeytyy, tämä
merkkivalo palaa mittaristossa noin
minuutin ajan merkiksi siitä, että
etumatkustajan etuturvatyyny on aktivoitu.
Toimintahäiriö
Jos oheinen merkkivalo mittaristossa on
syttynyt, vie auto ehdottomasti CITROËN-
verkostolle tai valtuutettuun korjaamoon
turvatyynyjärjestelmän tarkistusta varten.
Turvatyynyt saattavat olla laukeamatta
edes voimakkaassa törmäyksessä.
Turvallisuus

235
C4-Picasso-II_fi_Chap06_securite_ed01-2016

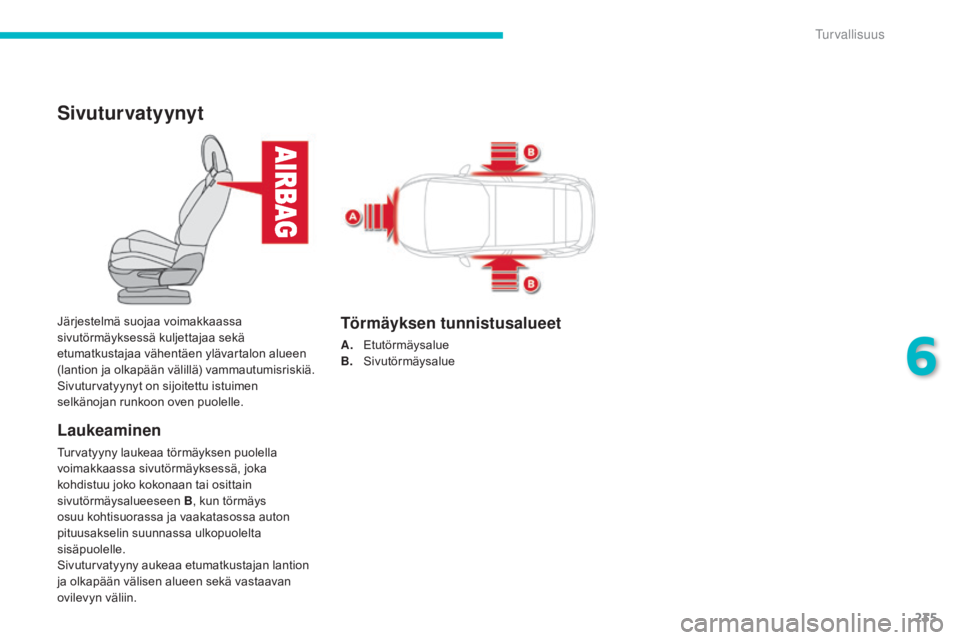

Sivuturvatyynyt
Laukeaminen
Turvatyyny laukeaa törmäyksen puolella
voimakkaassa sivutörmäyksessä, joka
kohdistuu joko kokonaan tai osittain
sivutörmäysalueeseen B, kun törmäys
osuu kohtisuorassa ja vaakatasossa auton
pituusakselin suunnassa ulkopuolelta
sisäpuolelle.
Sivuturvatyyny aukeaa etumatkustajan lantion
ja olkapään välisen alueen sekä vastaavan
ovilevyn väliin. Järjestelmä suojaa voimakkaassa
sivutörmäyksessä kuljettajaa sekä
etumatkustajaa vähentäen ylävartalon alueen
(lantion ja olkapään välillä) vammautumisriskiä.
Sivuturvatyynyt on sijoitettu istuimen
selkänojan runkoon oven puolelle.
Törmäyksen tunnistusalueet
A. Etutörmäysalue
B. Si vutörmäysalue
6
Turvallisuus

236
C4-Picasso-II_fi_Chap06_securite_ed01-2016

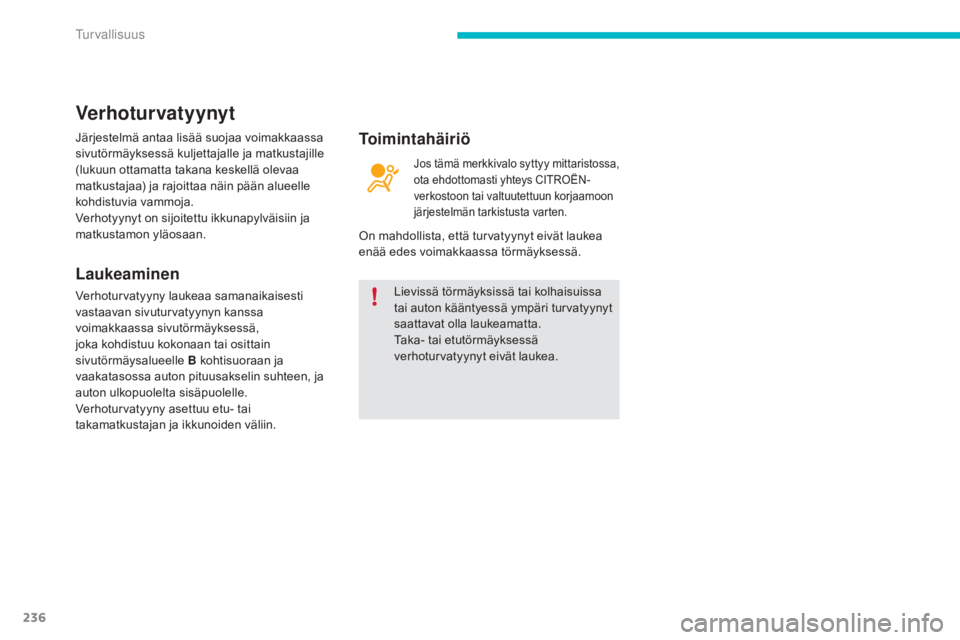

Lievissä törmäyksissä tai kolhaisuissa
tai auton kääntyessä ympäri turvatyynyt
saattavat olla laukeamatta.
Taka- tai etutörmäyksessä
verhoturvatyynyt eivät laukea.
Järjestelmä antaa lisää suojaa voimakkaassa
sivutörmäyksessä kuljettajalle ja matkustajille
(lukuun ottamatta takana keskellä olevaa
matkustajaa) ja rajoittaa näin pään alueelle
kohdistuvia vammoja.
Verhotyynyt on sijoitettu ikkunapylväisiin ja
matkustamon yläosaan.
Verhoturvatyynyt
Laukeaminen
Verhoturvatyyny laukeaa samanaikaisesti
vastaavan sivuturvatyynyn kanssa
voimakkaassa sivutörmäyksessä,
joka kohdistuu kokonaan tai osittain
sivutörmäysalueelle
B kohtisuoraan ja
vaakatasossa auton pituusakselin suhteen, ja
auton ulkopuolelta sisäpuolelle.
Verhoturvatyyny asettuu etu- tai
takamatkustajan ja ikkunoiden väliin.
Jos tämä merkkivalo syttyy mittaristossa,
ota ehdottomasti yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon
järjestelmän tarkistusta varten.
Toimintahäiriö
On mahdollista, että turvatyynyt eivät laukea
enää edes voimakkaassa törmäyksessä.
Turvallisuus

237
C4-Picasso-II_fi_Chap06_securite_ed01-2016
Istu normaaliasennossa ja pystyssä.
Käytä turvavyötä ja säädä se oikein.
Älä pidä mitään istujan ja turvatyynyjen
välissä (esimerkiksi lapsia, eläimiä,
tavaroita), äläkä kiinnitä tai liimaa mitään
turvatyynyjen laukeamissektorille. Ne
saattaisivat vahingoittaa matkustajaa tyynyn
täyttyessä.
Älä koskaan muunna millään lailla auton
alkuperäistä rakennetta, varsinkaan
turvatyynyjen lähiympäristöä.
Tarkastuta turvatyynyjärjestelmän kunto aina
kolarin tai autoon tehdyn murron jälkeen.
Turvatyynyjärjestelmän työt on ehdottomasti
annettava ainoastaan CITROËN-
huoltoverkoston tai valtuutetun korjaamon
tehtäväksi.
Vaikka kaikkia turvallisuussääntöjä
noudatettaisiin, pään alueen, rintakehän
tai käsivarsien loukkaantumisvaara tai
lievien palovammojen vaara on olemassa,
kun turvatyyny laukeaa. Turvatyyny täyttyy
hyvin nopeasti (muutamassa sekunnin
tuhannesosassa) ja myös tyhjenee yhtä
nopeasti. Siitä purkautuu samalla kuumaa
kaasua tähän tarkoitukseen varatuista
aukoista.Etuturvatyynyt
Älä pidä ajaessasi kiinni ohjauspyörän
haaroista tai jätä käsiä ohjauspyörän keskiön
päälle.
Matkustaja ei saa asettaa jalkoja
kojelaudalle.
Älä tupakoi autossa, sillä palava savuke
tai piippu saattaa aiheuttaa palo- tai muita
vammoja turvatyynyn lauetessa.
Älä irrota ohjauspyörää, puhkaise
ohjauspyörän keskiötyynyä tai kohdista
siihen voimakkaita iskuja.
Älä kiinnitä tai liimaa mitään ohjauspyörään
tai kojelautaan, sillä siitä voi aiheutua
vammoja, mikäli turvatyynyt laukeavat.

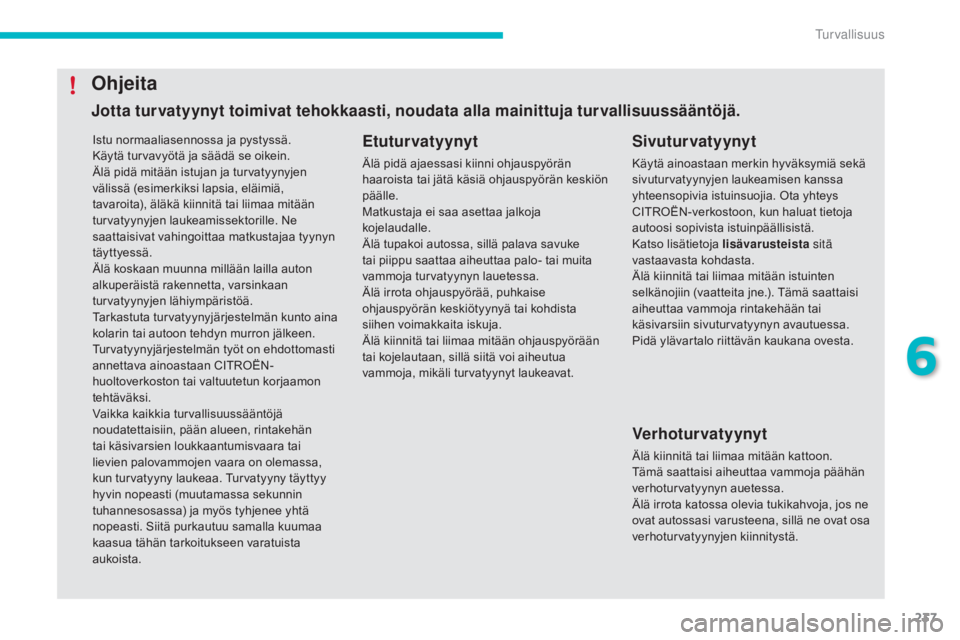

Ohjeita
Sivutur vatyynyt
Käytä ainoastaan merkin hyväksymiä sekä
sivuturvatyynyjen laukeamisen kanssa
yhteensopivia istuinsuojia. Ota yhteys
CITROËN-verkostoon, kun haluat tietoja
autoosi sopivista istuinpäällisistä.
Katso lisätietoja lisävarusteista sitä
vastaavasta kohdasta.
Älä kiinnitä tai liimaa mitään istuinten
selkänojiin (vaatteita jne.). Tämä saattaisi
aiheuttaa vammoja rintakehään tai
käsivarsiin sivuturvatyynyn avautuessa.
Pidä ylävartalo riittävän kaukana ovesta.
Verhoturvatyynyt
Älä kiinnitä tai liimaa mitään kattoon.
Tämä saattaisi aiheuttaa vammoja päähän
verhoturvatyynyn auetessa.
Älä irrota katossa olevia tukikahvoja, jos ne
ovat autossasi varusteena, sillä ne ovat osa
verhoturvatyynyjen kiinnitystä.
Jotta turvatyynyt toimivat tehokkaasti, noudata alla mainittuja turvallisuussääntöjä.
6
Turvallisuus

238
C4-Picasso-II_fi_Chap06_securite_ed01-2016

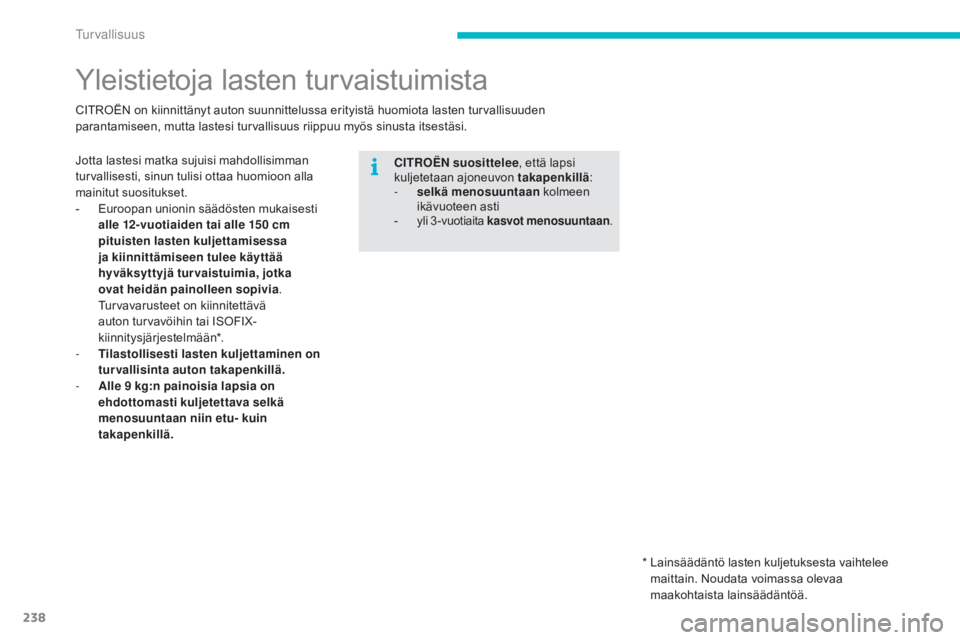

Yleistietoja lasten turvaistuimista
Jotta lastesi matka sujuisi mahdollisimman
turvallisesti, sinun tulisi ottaa huomioon alla
mainitut suositukset.
-
E
uroopan unionin säädösten mukaisesti
alle 12-vuotiaiden tai alle 150
cm
pituisten lasten kuljettamisessa
ja kiinnittämiseen tulee käyttää
hyväksyttyjä tur vaistuimia, jotka
ovat heidän painolleen sopivia .
Turvavarusteet on kiinnitettävä
auton turvavöihin tai ISOFIX-
kiinnitysjärjestelmään*.
-

T
ilastollisesti lasten kuljettaminen on
turvallisinta auton takapenkillä.
-

A
lle 9 kg:n painoisia lapsia on
ehdottomasti kuljetettava selkä
menosuuntaan niin etu- kuin
takapenkillä. CITROËN
suosittelee , että lapsi
kuljetetaan ajoneuvon takapenkillä :
-

s
elkä menosuuntaan kolmeen
ikävuoteen asti
- yli 3 -vuotiaita kasvot menosuuntaan .
CITROËN on kiinnittänyt auton suunnittelussa erityistä huomiota lasten turvallisuuden
parantamiseen, mutta lastesi turvallisuus riippuu myös sinusta itsestäsi.
*

L
ainsäädäntö lasten kuljetuksesta vaihtelee
maittain. Noudata voimassa olevaa
maakohtaista lainsäädäntöä.
Turvallisuus
