CITROEN C4 SPACETOURER 2014 Eksploatavimo vadovas (in Lithuanian)

189
4
Valdymas
Ši funkcija naudojasi jutikliais, įrengtais ant
bamperio, ji jus perspėja apie netoli automobilioesančią kliūtį (žmogų, automobilį, medį, užtvarą
ir kt.), esančią netoli automobilio ir patenkančią į jutiklių veikimo lauką.
Kai kurios kliūtys (kuoliukai, kelių remontogairelės ir pan.), užfiksuotos pradžioje, gali
būti nebefiksuojamos manevro pabaigoje, nespatenka į akląsias zonas tarp jutiklių.






Pastatymo pagalba


Ši funkcija jokiu atveju negali pakeistivairuotojo budrumo ir atsakomybės.

Sistema įsijungia įjungus atbulinę pavarą. Tai
si
gnalizuoja garsinis signalizatorius.
Sistema išjungiama išjungus atbulinę pavarą.
Garsinė pagalba
Informacija apie kliūtį teikiama pertraukiamu
garsiniu signalu, kurio dažnumas didėja automobiliui artėjant prie kliūties.
Signalas perduodamas per garsiakalbius (kairįj
³ ir dešinįj
³), - tai leidžia nustatyti, kuriame šone yra kliūtis.
Kai atstumas tarp kliūties ir automobilio lieka
mažesnis ne
gu maždaug trisdešimt centimetrų,
signalas tampa ištisinis.
Pastatymo atbulomis
pa
galba

Vaizdinė pagalba

Ji papildo garsinį signalą rodmenimis ekrane
arba prietaisų skydelyje - segmentais,
artėjančiais prie automobilio. Kai automobilislabiausiai priartėja prie kliūties, pasirodo
ženkliukas "Pavojus".

190
Valdymas

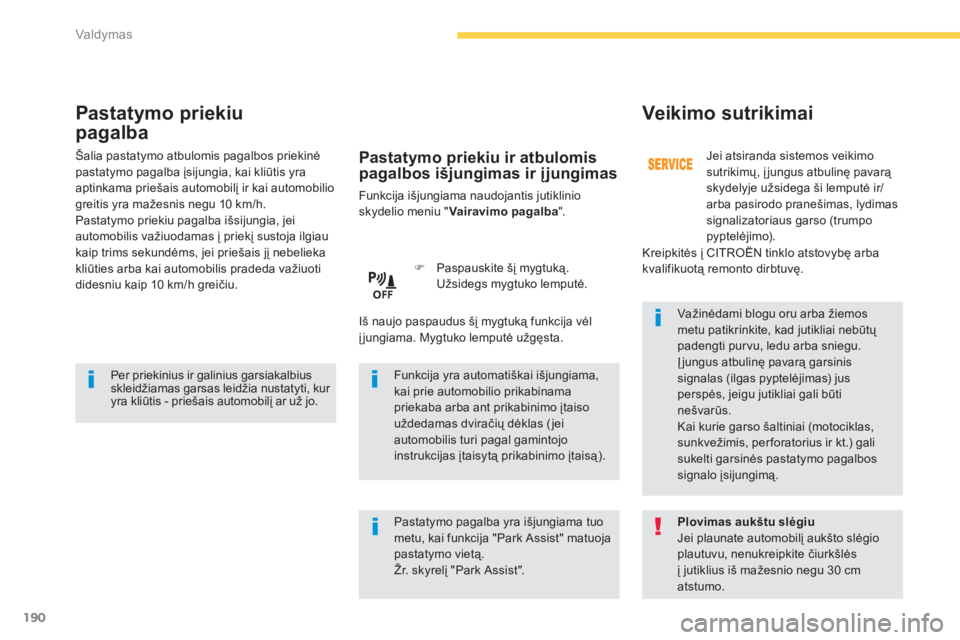

Pastatymo priekiu
pagalba
Per priekinius ir galinius garsiakalbius skleidžiamas garsas leidžia nustatyti, kur yra kliūtis - priešais automobilį ar už jo.

Funkcija yra automatiškai išjungiama,kai prie automobilio prikabinama priekaba arba ant prikabinimo įtaiso uždedamas dviračių dėklas (jei automobilis turi pagal gamintojo instrukcijas įtaisytą prikabinimo įtaisą).


Va žinėdami blogu oru arba žiemos metu patikrinkite, kad jutikliai nebūtų padengti purvu, ledu arba sniegu.Įjungus atbulinę pavarą garsinissignalas (ilgas pyptelėjimas) jus perspės, jeigu jutikliai gali būti nešvarūs.
Kai kurie garso šaltiniai (motociklas, sunkvežimis, per foratorius ir kt.) gali sukelti garsinės pastatymo pagalbos signalo įsijungimą. Šalia pastat
ymo atbulomis pagalbos priekinė pastatymo pagalba įsijungia, kai kliūtis yraaptinkama priešais automobilį ir kai automobiliogreitis yra mažesnis negu 10 km/h.
Pastatymo priekiu pagalba išsijungia, jei automobilis važiuodamas į priekį sustoja ilgiau
kaip trims sekundėms, jei priešais jį nebelieka
kliūties arba kai automobilis pradeda važiuoti
didesniu kaip 10 km
/h greičiu.


Pastatymo priekiu ir atbulomis pagalbos išjungimas ir įjungimas

Funkcija išjungiama naudojantis jutiklinio
skydelio meniu " Vairavimo pagalba".
Veikimo sutrikimai
Jei atsiranda sistemos veikimosutrikimų, įjungus atbulinę pavarą
skydelyje u

191
4
Valdymas

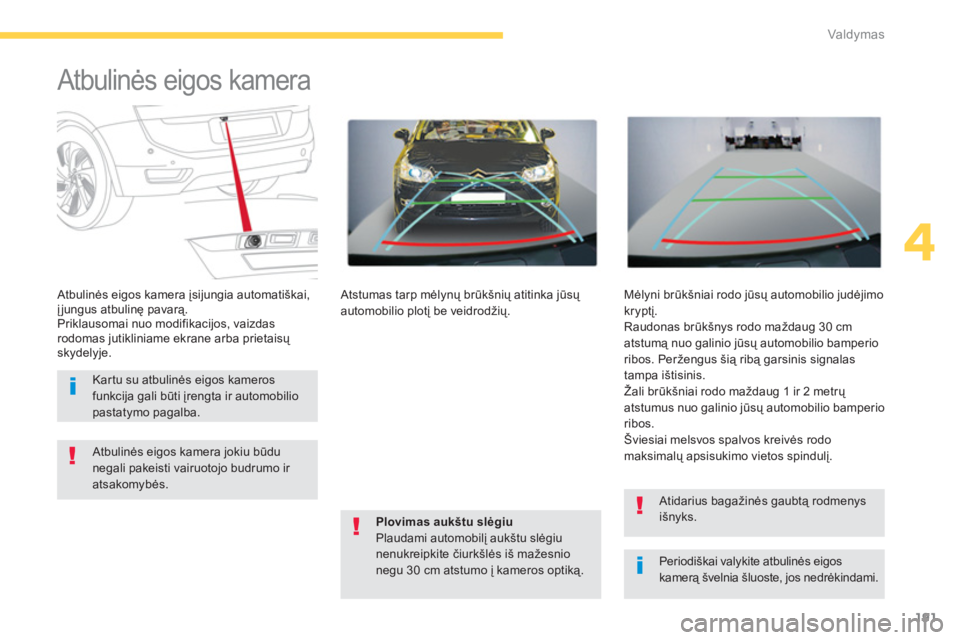

Atbulinės eigos kamera


Periodiškai valykite atbulinės eigoskamerą švelnia šluoste, jos nedrėkindami.
Atbulinės eigos kamera įsijungia automatiškai,įjungus atbulinę pavarą.
Priklausomai nuo modifikacijos, vaizdas
rodomas jutikliniame ekrane arba prietaisų skydelyje.
Atstumas tarp mėl
ynų brūkšnių atitinka jūsų automobilio plotį be veidrodžių.
Mėlyni brūkšniai rodo jūsų automobilio judėjimo kryptį.
Raudonas brūkšnys rodo maždaug 30 cm
atstumą nuo galinio jūsų automobilio bamperio
ribos. Per
žengus šią ribą garsinis signalas
tampa ištisinis.
Žali brūkšniai rodo maždau
g 1 ir 2 metrų
atstumus nuo galinio jūsų automobilio bamperio
ribos.
Šviesiai melsvos spalvos kreivės rodo
ma
ksimalų apsisukimo vietos spindulį.
Atbulinės eigos kamera jokiu būdunegali pakeisti vairuotojo budrumo ir atsakomybės.


Atidarius bagažinės gaubtą rodmenys išnyks.

Kartu su atbulinės eigos kameros funkcija gali būti įrengta ir automobiliopastatymo pagalba.
Plovimas aukštu slėgiuPlaudami automobilį aukštu slėgiu nenukreipkite čiurkšlės iš mažesnionegu 30 cm atstumo į kameros optiką.

192
Valdymas

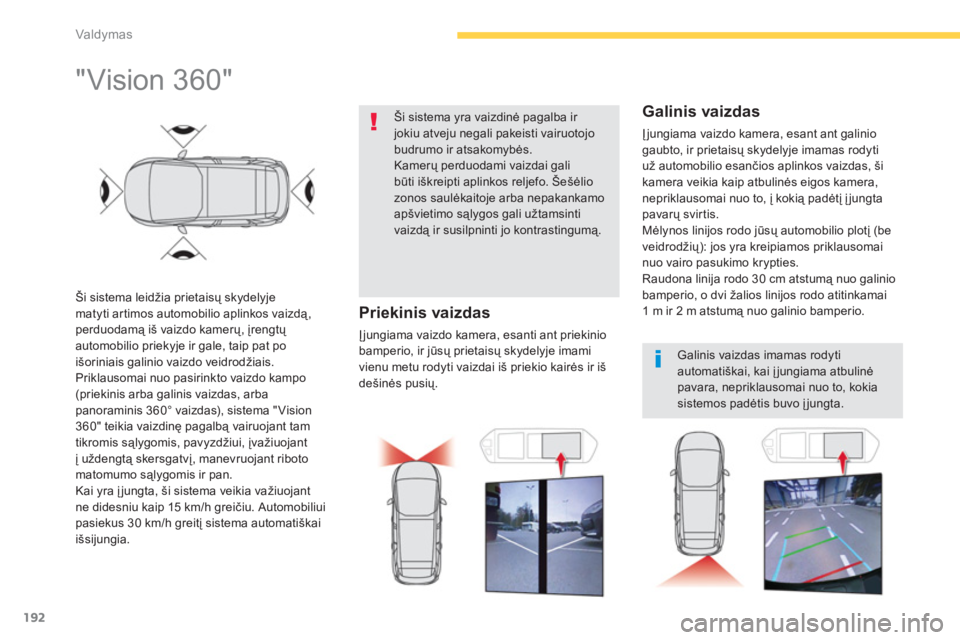

"Vision 360"
Ši sistema leidžia prietaisų skydelyjematyti artimos automobilio aplinkos vaizdą,perduodamą iš vaizdo kamerų, įrengtų automobilio priekyje ir gale, taip pat po
išoriniais galinio vaizdo veidrodžiais.
Priklausomai nuo pasirinkto vaizdo kampo
(priekinis arba galinis vaizdas, arba panoraminis 360° vaizdas), sistema "Vision360" teikia vaizdinę pagalbą vairuojant tam
tikromis sąlygomis, pavyzdžiui, įvažiuojant
į u

193
4
Valdymas
Veikimas
Funkcijos įjungimas
Veikiant varikliui: ) Jutikliniame ekrane pasirinkite meniu"Vairavimo pagalba".
Iš rodomo meniu pasirinkite vieną iš trijų vaizdopadėčių:


Funkcijos išjungimas
)
Va žiuokite ir funkcija išsijungs pasiekus 30 km/h greitį.
arba) Pasirinkite jutiklinio ekrano meniu
" Vairavimo pagalba".


Reguliariai tikrinkite, ar švarūs kamerų lęšiai. Plovimas aukštu slėgiu
Kai plaunate automobilį aukštu slėgiu,nenukreipkite purkštuvo čiurkšlės į kameras iš mažesnio negu 30 cm atstumo.

)
Paspauskite šį mygtuką ir pasieksite antrinį funkcijos
"360 vision
" meniu.
)Paspauskite šį mygtuką, kad
pasiektumėte antrinį funkcijos "360 vision" meniu.
)Pasirinkite "Camera Off" (kamera
išjungta).
"Front camera"
(priekinis vaizdas).
"360
° camera" (360 lpsn. vaizdas)."Rear camera"
(galinis vaizdas).
Pasirinktas vaizdas imamas rodyti skydelyje.

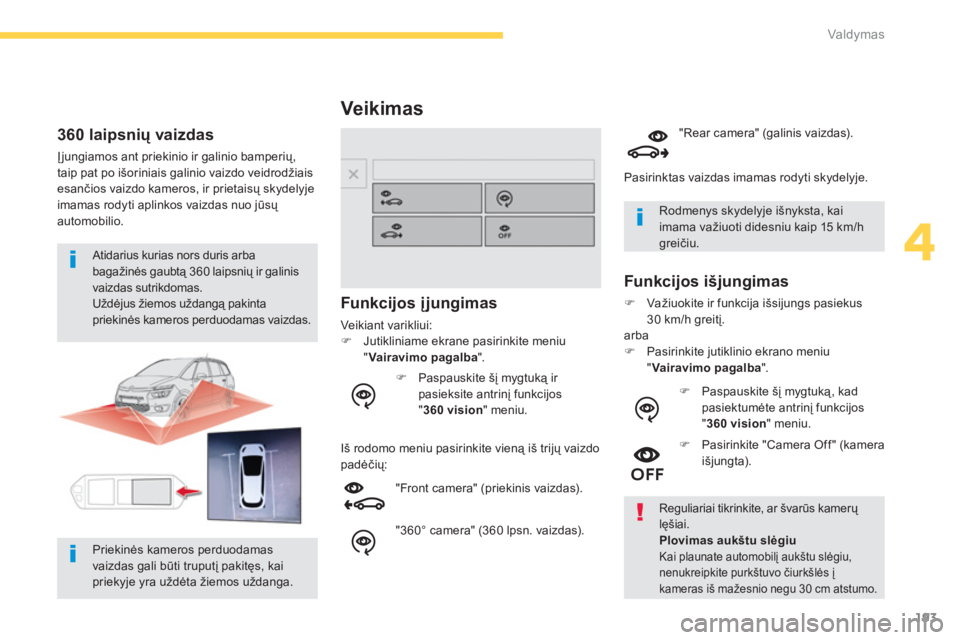

360 laipsnių vaizdas

Įjungiamos ant priekinio ir galinio bamperių,
taip pat po išoriniais galinio vaizdo veidrodžiais esančios vaizdo kameros, ir prietaisų skydelyjeimamas rodyti aplinkos vaizdas nuo jūsų automobilio.

Atidarius kurias nors duris arba bagažinės gaubtą 360 laipsnių ir galinis vaizdas sutrikdomas.
Uždėjus žiemos uždangą pakintapriekinės kameros perduodamas vaizdas.


Rodmenys skydelyje išnyksta, kaiimama važiuoti didesniu kaip 15 km/h greičiu.


Priekinės kameros perduodamasvaizdas gali būti truputį pakitęs, kaipriekyje yra uždėta žiemos uždanga.

194
Valdymas

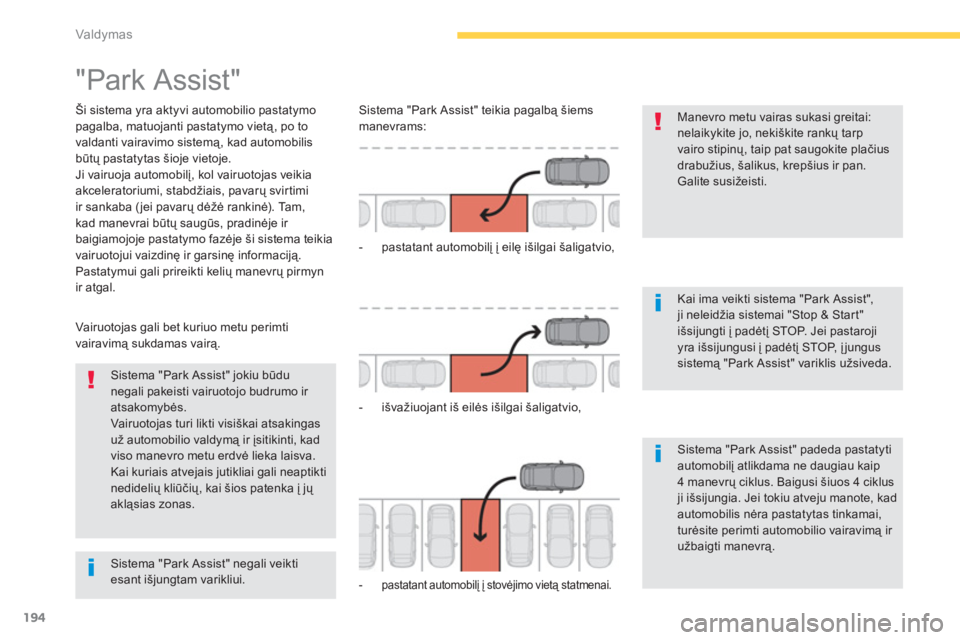

"Park Assist"
Ši sistema yra aktyvi automobilio pastatymo pagalba, matuojanti pastatymo vietą, po to
valdanti vairavimo sistemą, kad automobilis
būtų pastat
ytas šioje vietoje. Ji vairuoja automobilį, kol vairuotojas veikia akceleratoriumi, stabd

195
4
Valdymas

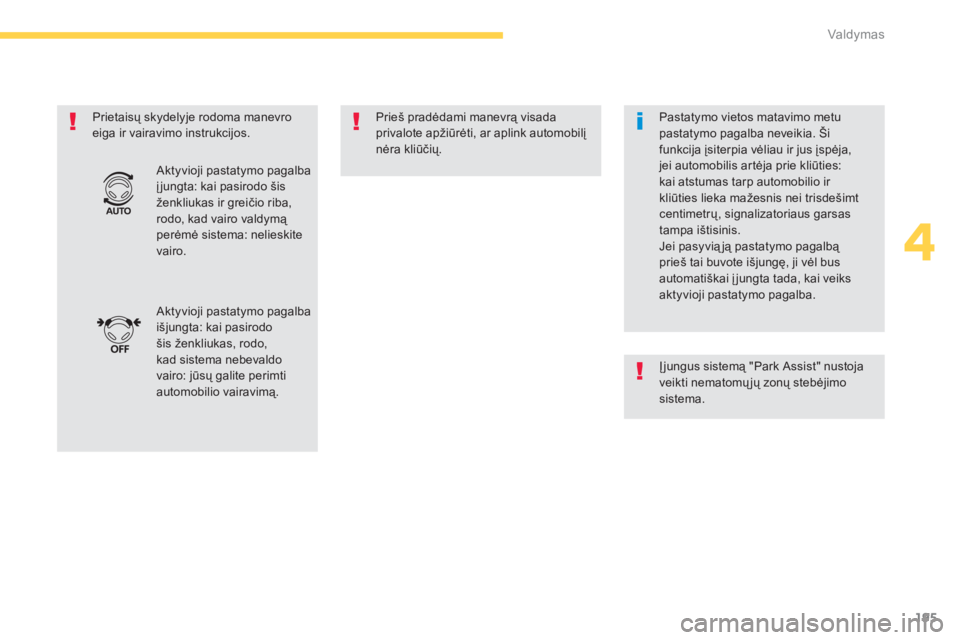

Prietaisų skydelyje rodoma manevroeiga ir vairavimo instrukcijos. Prieš pradėdami manevrą visadaprivalote apžiūrėti, ar aplink automobilį nėra kliūčių.

Aktyvioji pastatymo pagalbaišjungta: kai pasirodošis ženkliukas, rodo,kad sistema nebevaldovairo: jūsų galite perimtiautomobilio vairavimą.
Aktyvioji pastatymo pagalbaįjungta: kai pasirodo šis ženkliukas ir greičio riba,rodo, kad vairo valdymą perėmė sistema: nelieskitevairo.


Pastatymo vietos matavimo metu pastatymo pagalba neveikia. Ši funkcija įsiterpia vėliau ir jus įspėja, jei automobilis ar tėja prie kliūties: kai atstumas tarp automobilio ir kliūties lieka ma

196
Valdymas
Veikimas
Pagalba pastatant automobilį įeilę išilgai šaligatvio
)
paspauskite šį jungiklį ant vairo,
)pasirinkite funkciją " Park Assist"tiš jutiklinio ekrano meniu"Vairavimo pagalba ", kad būtų įjungta ši funkcija.
Sistema nesignalizuoja apie pastatymovietą išilgai šaligatvio, jei ji yra gerokai mažesnė arba gerokai didesnė negu reikiama.
arba
Funkcijos įjungimą patvirtina
prietaisų sk
ydelyje užsideganti ši lemputė.
)Sumažinkite automobilio greitį
iki ne didesnio negu 20 km/h ir jutikliniame ekrane pasirinkitefunkciją " Enter parking slot".
)Įjunkite pasirinktos pastatymo pusėsposūki
Ð rodiklį, kad būtų įjungta vietos matavimo funkcija. Jūs turite važiuoti nuo0,5 m iki 1,5 m atstumu nuo stovinčių automobilių eilės.
)Važiuokite lėtai, laikydamiesi nurodymų,
kol sistema suras tinkamą laisvą vietą.
)Kai numatote automobilio pastatymui
tinkamą zoną,

197
4
Valdymas

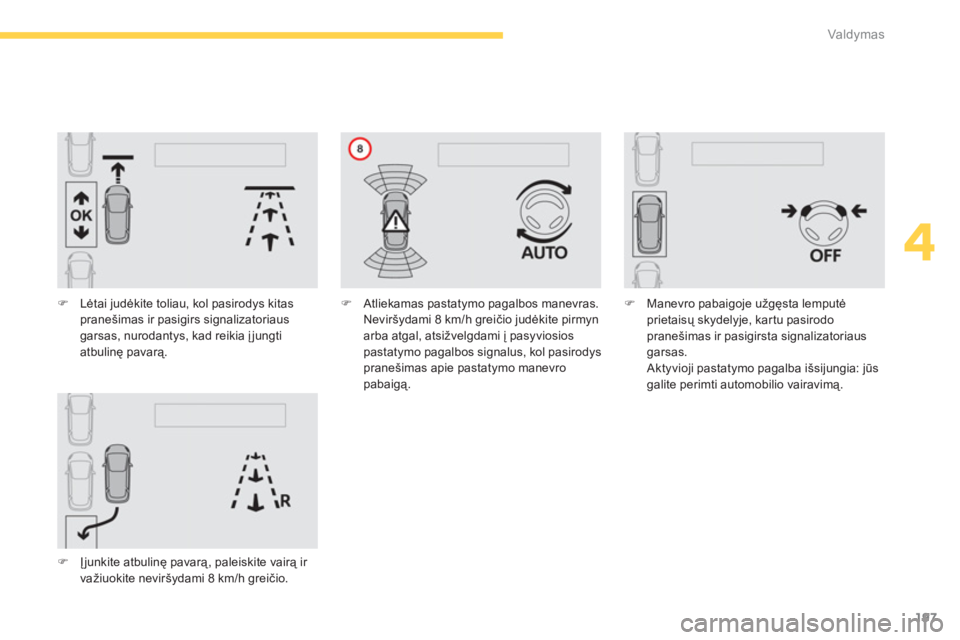

)Lėtai judėkite toliau, kol pasirodys kitaspranešimas ir pasigirs signalizatoriausgarsas, nurodantys, kad reikia įjungti atbulinę pavarą.
)Įjunkite atbulinę pavarą, paleiskite vairą ir
važiuokite neviršydami 8 km/h greičio.
)
Atliekamas pastatymo pagalbos manevras.
Neviršydami 8 km/h greičio judėkite pirmyn
arba atgal, atsižvelgdami į pasyviosios
pastatymo pagalbos signalus, kol pasirodys
pranešimas apie pastatymo manevro
pabaigą.
)
Manevro pabaigoje užgęsta lemputėprietaisų skydelyje, kar tu pasirodopranešimas ir pasigirsta signalizatoriaus garsas.
Aktyvioji pastatymo pagalba išsijungia: jūs
galite perimti automobilio vairavimą.

198
Valdymas

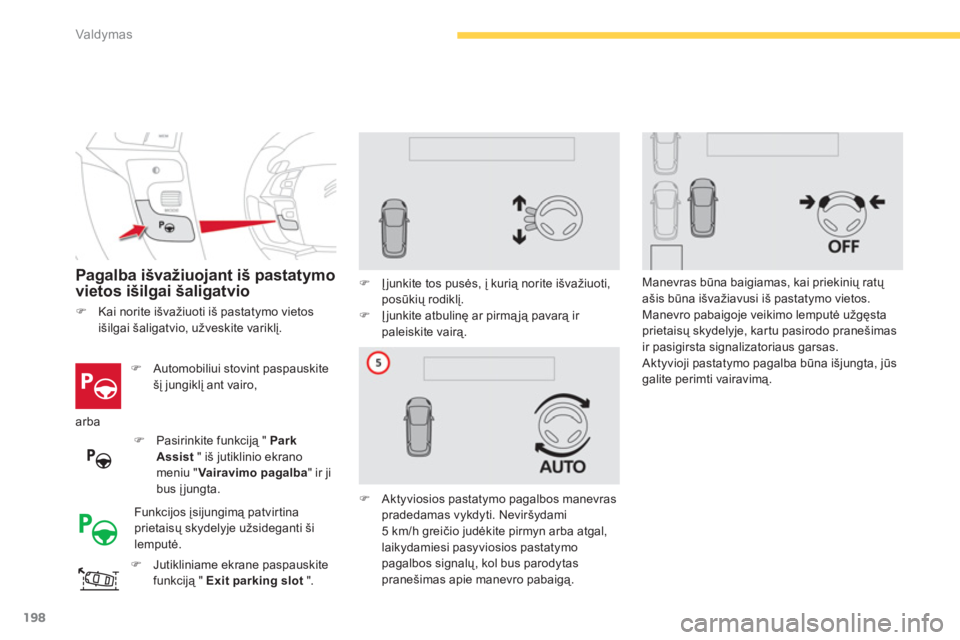

Pagalba išvažiuojant iš pastatymovietos išilgai šaligatvio
) Automobiliui stovint paspauskite šį jungiklį ant vairo,
)
Jutikliniame ekrane paspauskitefunkciją " Exit parking slot".
)
Įjunkite tos pusės, į kurią norite išvažiuoti,
posūkių rodiklį.
)
Įjunkite atbulinę ar pirmąją pavarą ir
paleiskite vairą.
)
Aktyviosios pastatymo pagalbos manevras
pradedamas vykdyti. Neviršydami5 km/h greičio judėkite pirmyn arba atgal,laikydamiesi pasyviosios pastatymo
pagalbos signalų, kol bus parodytas
pranešimas apie manevro pabaigą.
Manevras būna baigiamas, kai priekinių ratų
ašis būna išvažiavusi iš pastatymo vietos.
Manevro pabaigoje veikimo lemputė užgęstaprietaisų skydelyje, kar tu pasirodo pranešimas
ir pasigirsta signalizatoriaus garsas.
Aktyvioji pastatymo pagalba būna išjungta, jūs
galite perimti vairavimą.

)Kai norite išvažiuoti iš pastatymo vietos išilgai šaligatvio, užveskite variklį.
arba
)Pasirinkite funkciją " Park Assist
" iš jutiklinio ekrano meniu " Vairavimo pagalba" ir ji
bus įjungta.
Funkcijos įsijungimą patvirtina
prietaisų skydelyje užsideganti ši
lemputė.
