Page 431 of 456
9
3
Patogumo įranga
Sistema įsimena elektrinio sėdynių reguliavimo
padėtis. Ji jums leidžia įrašyti į atmintį ir po to
nusistatyti dvi padėtis, naudojantis mygtukais,
esančiais ant vairuotojo sėdynės šono.

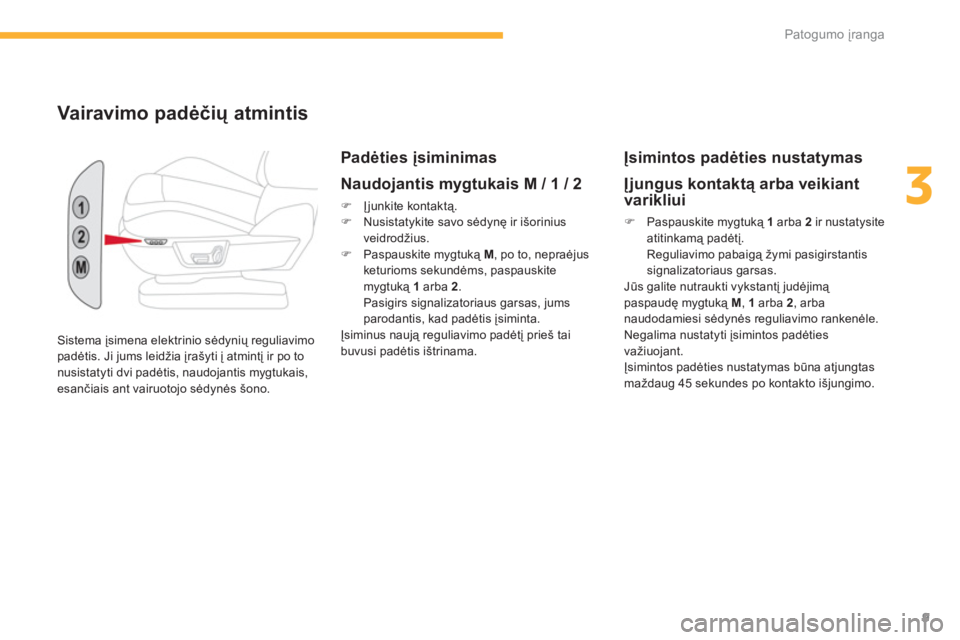

Vairavimo padėčių atmintis
Padėties įsiminimas
Naudojantis mygtukais M / 1 / 2
)
Įjunkite kontaktą.
)
Nusistatykite savo sėdynę ir išorinius
veidrodžius.
)
Paspauskite mygtuką M
, po to, nepraėjus
keturioms sekundėms, paspauskite
mygtuką 1
arba 2
.
Pasigirs signalizatoriaus garsas, jums
parodantis, kad padėtis įsiminta.
Įsiminus naują reguliavimo padėtį prieš tai
buvusi padėtis ištrinama.
Įsimintos padėties nustatymas
Įjungus kontaktą arba veikiant
varikliui
)
Paspauskite mygtuką 1
arba 2
ir nustatysite
atitinkamą padėtį.
Reguliavimo pabaigą žymi pasigirstantis
signalizatoriaus garsas.
Jūs galite nutraukti vykstantį judėjimą
paspaudę mygtuką M
, 1
arba 2
, arba
naudodamiesi sėdynės reguliavimo rankenėle.
Negalima nustatyti įsimintos padėties
važiuojant.
Įsimintos padėties nustatymas būna atjungtas
maždaug 45 sekundes po kontakto išjungimo.
Page 432 of 456
10
Patogumo įranga

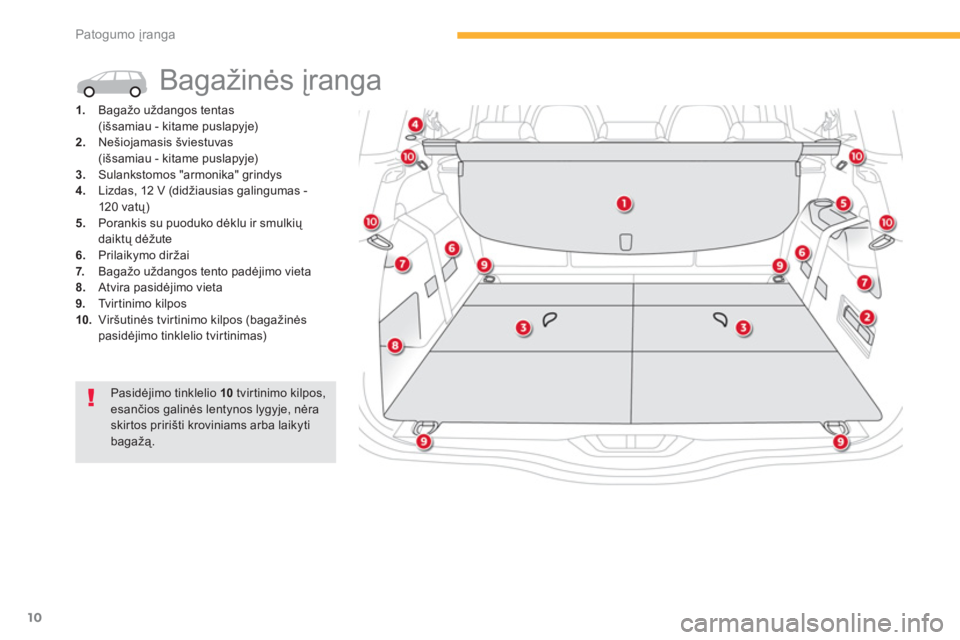

Bagažinės įranga
1.
Bagažo uždangos tentas
(išsamiau - kitame puslapyje)
2.
Nešiojamasis šviestuvas
(išsamiau - kitame puslapyje)
3.
Sulankstomos "armonika" grindys
4.
Lizdas, 12 V (didžiausias galingumas -
120 vatų)
5.
Porankis su puoduko dėklu ir smulkių
daiktų dėžute
6.
Prilaikymo diržai
7.
Bagažo uždangos tento padėjimo vieta
8.
Atvira pasidėjimo vieta
9.
Tv i r t i n i m o k i l p o s
10.
Viršutinės tvirtinimo kilpos (bagažinės
pasidėjimo tinklelio tvirtinimas)
Pasidėjimo tinklelio 10
tvirtinimo kilpos,
esančios galinės lentynos lygyje, nėra
skirtos pririšti kroviniams arba laikyti
bagažą.
Page 433 of 456
11
4
Valdymas

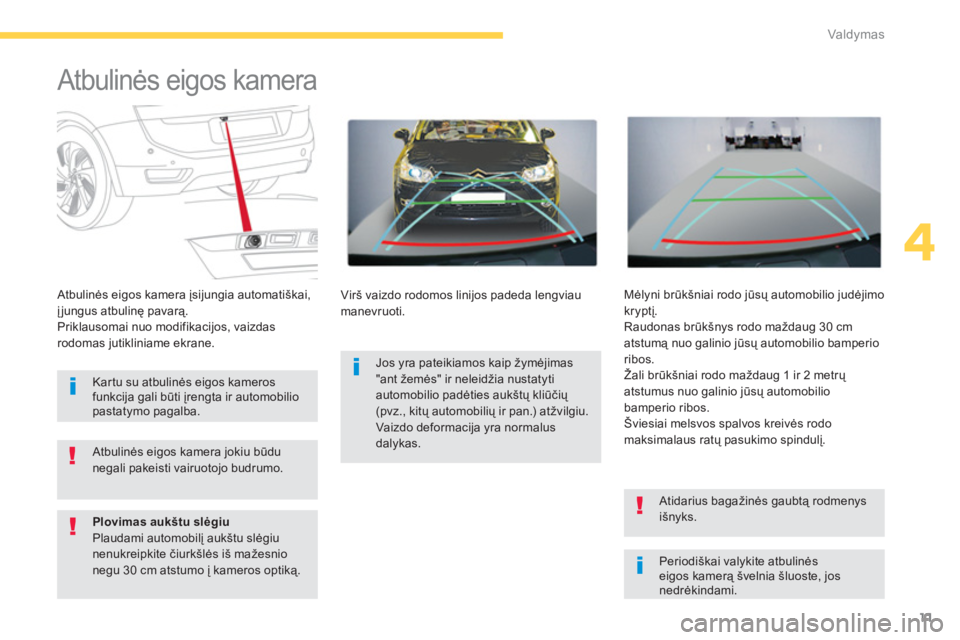

Atbulinės eigos kamera
Periodiškai valykite atbulinės
eigos kamerą švelnia šluoste, jos
nedrėkindami.
Atbulinės eigos kamera įsijungia automatiškai,
įjungus atbulinę pavarą.
Priklausomai nuo modifikacijos, vaizdas
rodomas jutikliniame ekrane.
Mėlyni brūkšniai rodo jūsų automobilio judėjimo
kryptį.
Raudonas brūkšnys rodo maždaug 30 cm
atstumą nuo galinio jūsų automobilio bamperio
ribos.
Žali brūkšniai rodo maždaug 1 ir 2 metrų
atstumus nuo galinio jūsų automobilio
bamperio ribos.
Šviesiai melsvos spalvos kreivės rodo
maksimalaus ratų pasukimo spindulį.
Atbulinės eigos kamera jokiu būdu
negali pakeisti vairuotojo budrumo.
Atidarius bagažinės gaubtą rodmenys
išnyks.
Kartu su atbulinės eigos kameros
funkcija gali būti įrengta ir automobilio
pastatymo pagalba.
Plovimas aukštu slėgiu
Plaudami automobilį aukštu slėgiu
nenukreipkite čiurkšlės iš mažesnio
negu 30 cm atstumo į kameros optiką. Jos yra pateikiamos kaip žymėjimas
"ant žemės" ir neleidžia nustatyti
automobilio padėties aukštų kliūčių
(pvz., kitų automobilių ir pan.) atžvilgiu.
Vaizdo deformacija yra normalus
dalykas.
Virš vaizdo rodomos linijos padeda lengviau
manevruoti.
Page 434 of 456
12
Matomumas

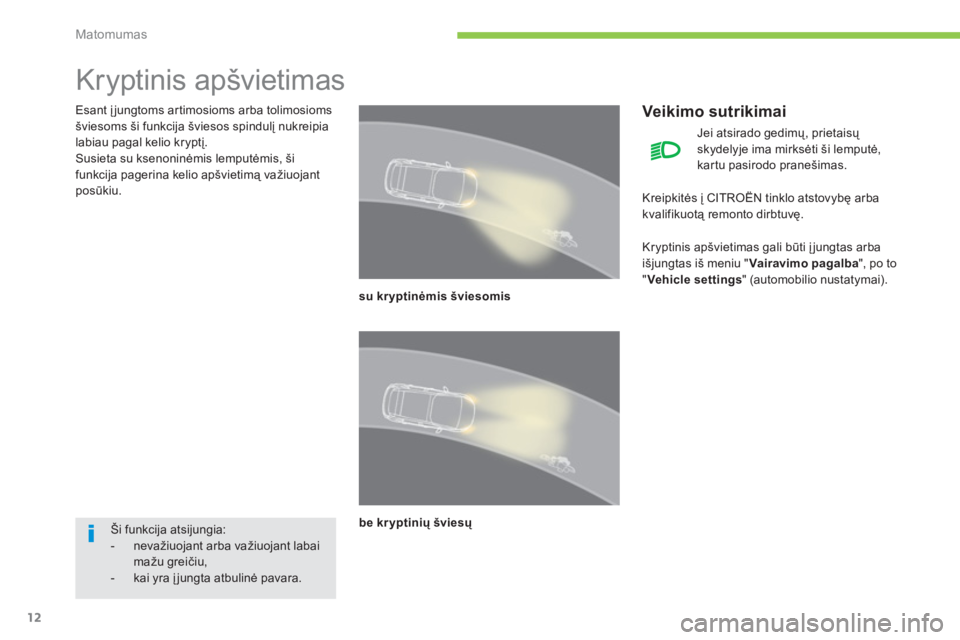

Kryptinis apšvietimas
Esant įjungtoms artimosioms arba tolimosioms
šviesoms ši funkcija šviesos spindulį nukreipia
labiau pagal kelio kryptį.
Susieta su ksenoninėmis lemputėmis, ši
funkcija pagerina kelio apšvietimą važiuojant
posūkiu.
su kryptinėmis šviesomis
be kryptinių šviesų
Veikimo sutrikimai
Ši funkcija atsijungia:
- nevažiuojant arba važiuojant labai
mažu greičiu,
- kai yra įjungta atbulinė pavara.
Jei atsirado gedimų, prietaisų
skydelyje ima mirksėti ši lemputė,
kartu pasirodo pranešimas.
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Kryptinis apšvietimas gali būti įjungtas arba
išjungtas iš meniu " Vairavimo pagalba
", po to
" Vehicle settings
" (automobilio nustatymai).
Page 435 of 456
13
8
Tikrinimai

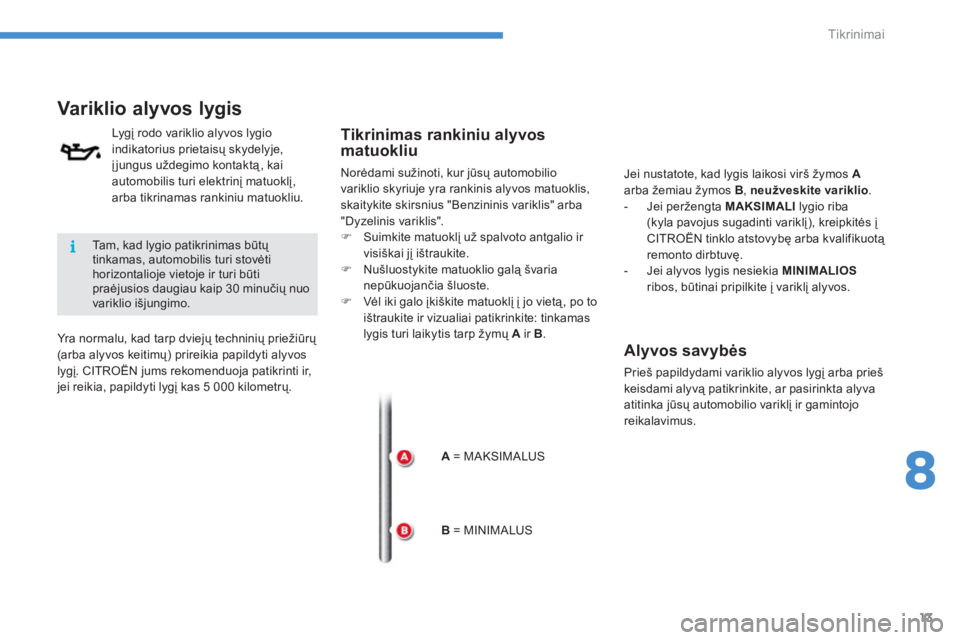

Variklio alyvos lygis
Lygį rodo variklio alyvos lygio
indikatorius prietaisų skydelyje,
įjungus uždegimo kontaktą, kai
automobilis turi elektrinį matuoklį,
arba tikrinamas rankiniu matuokliu.
Tikrinimas rankiniu alyvos
matuokliu
Norėdami sužinoti, kur jūsų automobilio
variklio skyriuje yra rankinis alyvos matuoklis,
skaitykite skirsnius "Benzininis variklis" arba
"Dyzelinis variklis".
)
Suimkite matuoklį už spalvoto antgalio ir
visiškai jį ištraukite.
)
Nušluostykite matuoklio galą švaria
nepūkuojančia šluoste.
)
Vėl iki galo įkiškite matuoklį į jo vietą, po to
ištraukite ir vizualiai patikrinkite: tinkamas
lygis turi laikytis tarp žymų A
ir B
.
A
= MAKSIMALUS
Jei nustatote, kad lygis laikosi virš žymos A
arba žemiau žymos B
, neužveskite variklio
.
- Jei peržengta MAKSIMALI
lygio riba
(kyla pavojus sugadinti variklį), kreipkitės į
CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
- Jei alyvos lygis nesiekia MINIMALIOS
ribos, būtinai pripilkite į variklį alyvos.
Yra normalu, kad tarp dviejų techninių priežiūr
ų
(arba alyvos keitimų) prireikia papildyti alyvos
lygį. CITROËN jums rekomenduoja patikrinti ir,
jei reikia, papildyti lygį kas 5 000 kilometrų.
B
= MINIMALUS
Alyvos savybės
Prieš papildydami variklio alyvos lygį arba prieš
keisdami alyvą patikrinkite, ar pasirinkta alyva
atitinka jūsų automobilio variklį ir gamintojo
reikalavimus.
Tam, kad lygio patikrinimas būtų
tinkamas, automobilis turi stovėti
horizontalioje vietoje ir turi būti
praėjusios daugiau kaip 30 minučių nuo
variklio išjungimo.
Page 436 of 456
14Tikrinimai

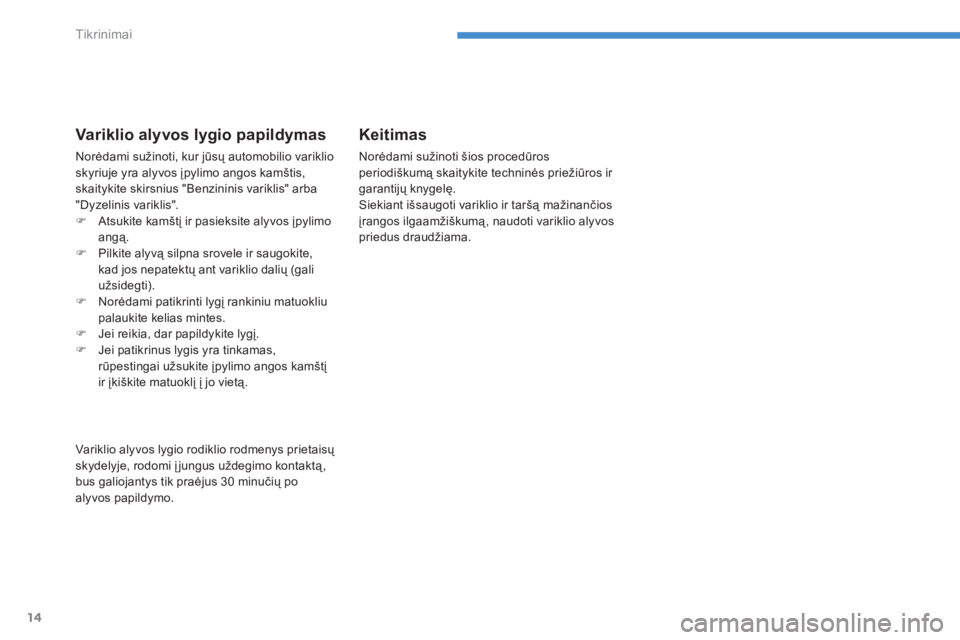

Variklio alyvos lygio papildymas
Norėdami sužinoti, kur jūsų automobilio variklio
skyriuje yra alyvos įpylimo angos kamštis,
skaitykite skirsnius "Benzininis variklis" arba
"Dyzelinis variklis".
)
Atsukite kamštį ir pasieksite alyvos įpylimo
angą.
)
Pilkite alyvą silpna srovele ir saugokite,
kad jos nepatektų ant variklio dalių (gali
užsidegti).
)
Norėdami patikrinti lygį rankiniu matuokliu
palaukite kelias mintes.
)
Jei reikia, dar papildykite lygį.
)
Jei patikrinus lygis yra tinkamas,
rūpestingai užsukite įpylimo angos kamštį
ir įkiškite matuoklį į jo vietą.
Variklio alyvos lygio rodiklio rodmenys prietaisų
skydelyje, rodomi įjungus uždegimo kontaktą,
bus galiojantys tik praėjus 30 minučių po
alyvos papildymo.
Keitimas
Norėdami sužinoti šios procedūros
periodiškumą skaitykite techninės priežiūros ir
garantijų knygelę.
Siekiant išsaugoti variklio ir taršą mažinančios
įrangos ilgaamžiškumą, naudoti variklio alyvos
priedus draudžiama.
Page 437 of 456
22
Tikrinimai

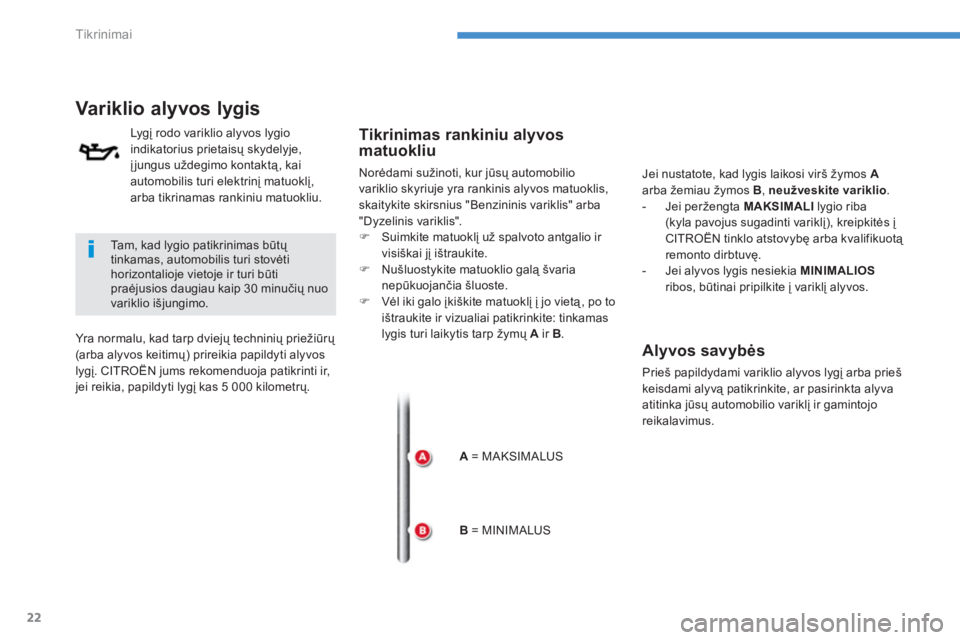

Variklio alyvos lygis
Lygį rodo variklio alyvos lygio
indikatorius prietaisų skydelyje,
įjungus uždegimo kontaktą, kai
automobilis turi elektrinį matuoklį,
arba tikrinamas rankiniu matuokliu.
Tikrinimas rankiniu alyvos
matuokliu
Norėdami sužinoti, kur jūsų automobilio
variklio skyriuje yra rankinis alyvos matuoklis,
skaitykite skirsnius "Benzininis variklis" arba
"Dyzelinis variklis".
)
Suimkite matuoklį už spalvoto antgalio ir
visiškai jį ištraukite.
)
Nušluostykite matuoklio galą švaria
nepūkuojančia šluoste.
)
Vėl iki galo įkiškite matuoklį į jo vietą, po to
ištraukite ir vizualiai patikrinkite: tinkamas
lygis turi laikytis tarp žymų A
ir B
.
A
= MAKSIMALUS
Jei nustatote, kad lygis laikosi virš žymos A
arba žemiau žymos B
, neužveskite variklio
.
- Jei peržengta MAKSIMALI
lygio riba
(kyla pavojus sugadinti variklį), kreipkitės į
CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
- Jei alyvos lygis nesiekia MINIMALIOS
ribos, būtinai pripilkite į variklį alyvos.
Yra normalu, kad tarp dviejų techninių priežiūr
ų
(arba alyvos keitimų) prireikia papildyti alyvos
lygį. CITROËN jums rekomenduoja patikrinti ir,
jei reikia, papildyti lygį kas 5 000 kilometrų.
B
= MINIMALUS
Alyvos savybės
Prieš papildydami variklio alyvos lygį arba prieš
keisdami alyvą patikrinkite, ar pasirinkta alyva
atitinka jūsų automobilio variklį ir gamintojo
reikalavimus.
Tam, kad lygio patikrinimas būtų
tinkamas, automobilis turi stovėti
horizontalioje vietoje ir turi būti
praėjusios daugiau kaip 30 minučių nuo
variklio išjungimo.
Page 438 of 456
23
8
Tikrinimai
Variklio alyvos lygio papildymas
Norėdami sužinoti, kur jūsų automobilio variklio
skyriuje yra alyvos įpylimo angos kamštis,
skaitykite skirsnius "Benzininis variklis" arba
"Dyzelinis variklis".
)
Atsukite kamštį ir pasieksite alyvos įpylimo
angą.
)
Pilkite alyvą silpna srovele ir saugokite,
kad jos nepatektų ant variklio dalių (gali
užsidegti).
)
Norėdami patikrinti lygį rankiniu matuokliu
palaukite kelias mintes.
)
Jei reikia, dar papildykite lygį.
)
Jei patikrinus lygis yra tinkamas,
rūpestingai užsukite įpylimo angos kamštį
ir įkiškite matuoklį į jo vietą.
Variklio alyvos lygio rodiklio rodmenys prietaisų
skydelyje, rodomi įjungus uždegimo kontaktą,
bus galiojantys tik praėjus 30 minučių po
alyvos papildymo.
Keitimas
Norėdami sužinoti šios procedūros
periodiškumą skaitykite techninės priežiūros ir
garantijų knygelę.
Jei norite išsaugoti variklio ir taršą mažinančios
įrangos ilgaamžiškumą, niekada nenaudokite
variklio alyvos priedų.
Page 439 of 456
4
Praktinė informacija

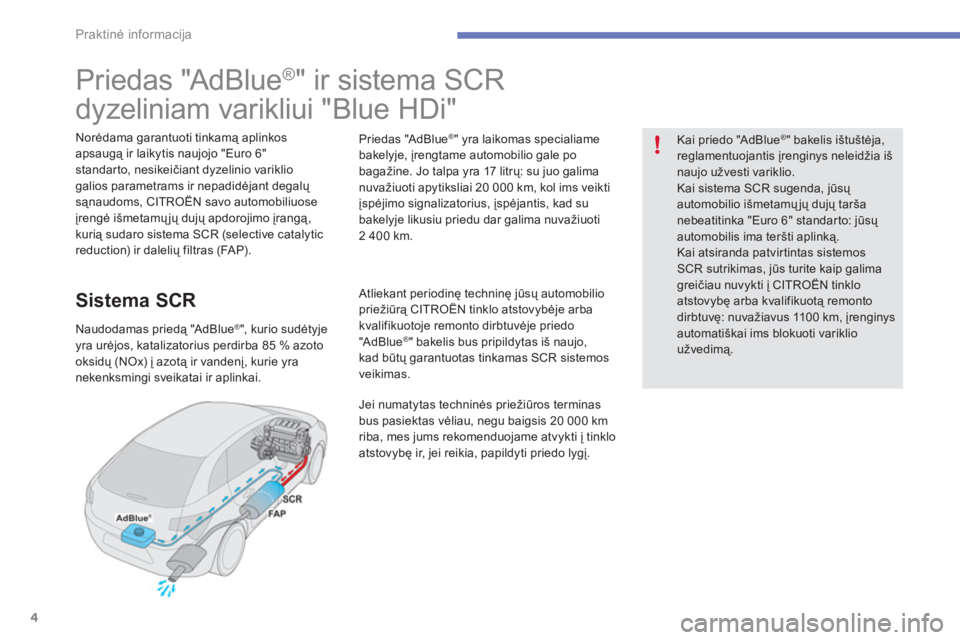

Priedas "AdBlue ®
" ir sistema SCR
dyzeliniam varikliui "Blue HDi"
Norėdama garantuoti tinkamą aplinkos
apsaugą ir laikytis naujojo "Euro 6"
standarto, nesikeičiant dyzelinio variklio
galios parametrams ir nepadidėjant degalų
sąnaudoms, CITROËN savo automobiliuose
įrengė išmetamųjų dujų apdorojimo įrangą,
kurią sudaro sistema SCR (selective catalytic
reduction) ir dalelių filtras (FAP).
Sistema SCR
Naudodamas priedą "AdBlue ®" , kurio sudėtyje
yra urėjos, katalizatorius perdirba 85 % azoto
oksidų (NOx) į azotą ir vandenį, kurie yra
nekenksmingi sveikatai ir aplinkai.
Priedas "AdBlue
®" yra laikomas specialiame
bakelyje, įrengtame automobilio gale po
bagažine. Jo talpa yra 17 litrų: su juo galima
nuvažiuoti apytiksliai 20 000 km, kol ims veikti
įspėjimo signalizatorius, įspėjantis, kad su
bakelyje likusiu priedu dar galima nuvažiuoti
2 400 km.
Atliekant periodinę techninę jūsų automobilio
priežiūrą CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje priedo
"AdBlue
® " bakelis bus pripildytas iš naujo,
kad būtų garantuotas tinkamas SCR sistemos
veikimas.
Jei numatytas techninės priežiūros terminas
bus pasiektas vėliau, negu baigsis 20 000 km
riba, mes jums rekomenduojame atvykti į tinklo
atstovybę ir, jei reikia, papildyti priedo lygį.
Kai priedo "AdBlue
®" bakelis ištuštėja,
reglamentuojantis įrenginys neleidžia iš
naujo užvesti variklio .
Kai sistema SCR sugenda, jūsų
automobilio išmetamųjų dujų tarša
nebeatitinka "Euro 6" standarto: jūsų
automobilis ima teršti aplinką.
Kai atsiranda patvirtintas sistemos
SCR sutrikimas, jūs turite kaip galima
greičiau nuvykti į CITROËN tinklo
atstovybę arba kvalifikuotą remonto
dirbtuvę: nuvažiavus 1100 km, įrenginys
automatiškai ims blokuoti variklio
užvedimą.
Page 440 of 456
5
7
Praktinė informacija

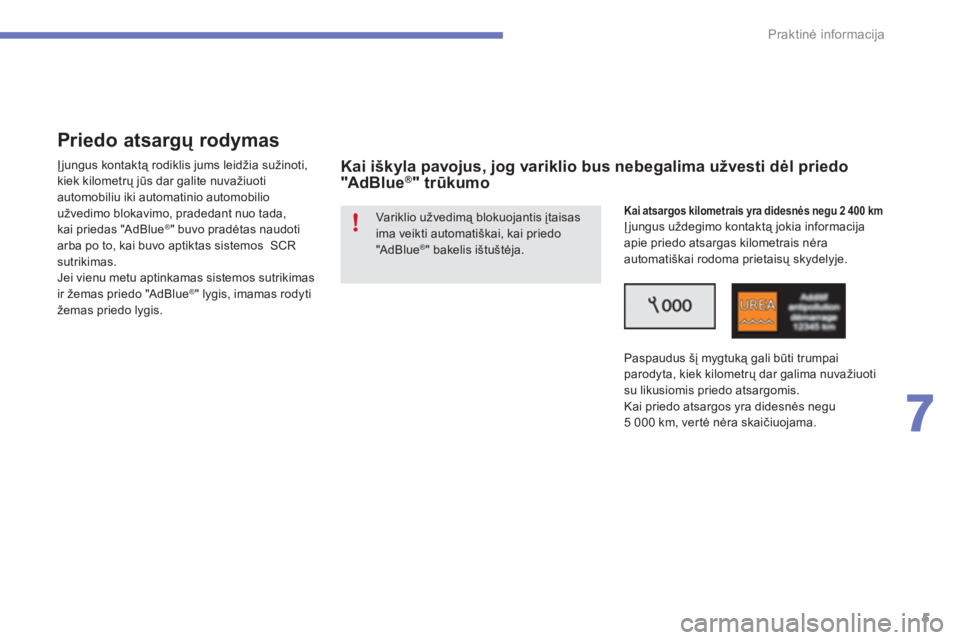

Priedo atsargų rodymas
Įjungus kontaktą rodiklis jums leidžia sužinoti,
kiek kilometrų jūs dar galite nuvažiuoti
automobiliu iki automatinio automobilio
užvedimo blokavimo, pradedant nuo tada,
kai priedas "AdBlue
®" buvo pradėtas naudoti
arba po to, kai buvo aptiktas sistemos SCR
sutrikimas.
Jei vienu metu aptinkamas sistemos sutrikimas
ir žemas priedo "AdBlue
®" lygis , imamas rodyti
žemas priedo lygis.
Kai iškyla pavojus, jog variklio bus nebegalima užvesti dėl priedo
"Ad B l u e ® " trūkumo
Var iklio už vedimą blokuojantis įtaisas
ima veikti automatiškai, kai priedo
"AdBlue
®" bakelis ištuštėja .
Kai atsargos kilometrais yra didesnės negu 2 400 km
Įjungus uždegimo kontaktą jokia informacija
apie priedo atsargas kilometrais nėra
automatiškai rodoma prietaisų skydelyje.
Paspaudus šį mygtuką gali būti trumpai
parodyta, kiek kilometrų dar galima nuvažiuoti
su likusiomis priedo atsargomis.
Kai priedo atsargos yra didesnės negu
5 000 km, vertė nėra skaičiuojama.
