CITROEN C4 SPACETOURER 2014 InstruktionsbÖcker (in Swedish)
Manufacturer: CITROEN, Model Year: 2014, Model line: C4 SPACETOURER, Model: CITROEN C4 SPACETOURER 2014Pages: 456, PDF Size: 13.14 MB
Page 251 of 456
249
6
Säkerhet
(a) Universell bilbarnstol: bilbarnstol som kan monteras i alla bilar och fästas med säkerhetsbältet.
(b) Grupp 0: från födseln till 10 kg. Babyliftar
och "bilsängar" får inte installeras på det främre passagerarsätet. När de installeraspå den 2:a
sätesraden, kan de blockera
användningen av övriga platser.
(c) Ta reda på gällande lagstiftning i ditt land
innan du monterar en bilbarnstol på denna
plats.
(d) Gör så här när du ska installera en bakåt-eller framåtvänd bilbarnstol i baksätet: flytta fram framsätet och räta upp ryggstödet för att skapa tillräckligt med plats för barnstolenoch för barnets ben.
( e ) Gör så här när du ska installera en bakåt- eller framåtvänd bilbarnstol i baksätet:
skjut tillbaka baksätet så långt det går med ryggstödet upprätt.
Ta bort och lägg undan nackstödet innan du installerar en bilbarnstol med ryggstöd på en passagerarplats. Sätt tillbaka nackstödet när bilbarnstolen har tagits bort.
U
: plats som är anpassad för installation av en bilbarnstol som sätts fast med bilenssäkerhetsbälte och som är typgodkänd somen universell bakåt- och/eller framåtvändbilbarnstol, med passagerarsätet inställt i
mittläget i längdled. U(R): samma som U, men med passagerarsätet
inställt i det låga läget genom att
höjdreglaget manövreras 11 gånger och imittläget i längdled.
Page 252 of 456
250
Säkerhet
Installation av bilbarnstolar som sätts fast med
säkerhetsbältet
I enlighet med EU:s bestämmelser visar denna tabell de olika möjligheterna för montering av bilbarnstolar som sätts fast med säkerhetsbältet och somgodkänts som universella barnstolar (a) beroende på barnets vikt och på platsen i bilen.
Plats
Barnets vikt
Grupperna0 (b)och 0+)Från födseln upp
till 13 kg
Grupp 1
Från 9 till 18 kg
Grupp 2
Från 15 till 25 kg
Grupp 3
Från 22 till 36 kg
1:a
raden
Frampassagerarens säte (c)
- fast
UUUU
- ställbar i höjdled
U(R)U(R)U(R)U(R)
2:a
raden
Fasta sidobaksäten (d)UUUU
Sidobaksäten som kan
justeras i längdled ( d ) (e)UUUU
Mittsäte bak ( d )
UUUU
3:e
radenSidobaksätenUUUU
Page 253 of 456
251
6
Säkerhet

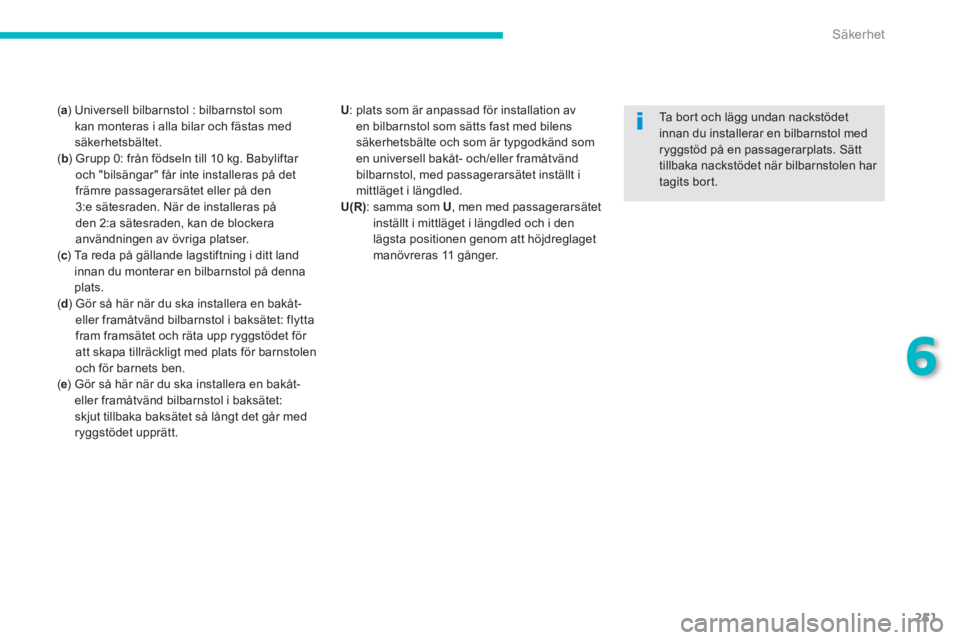

(a) Universell bilbarnstol : bilbarnstol som kan monteras i alla bilar och fästas med säkerhetsbältet.
(b) Grupp 0: från födseln till 10 kg. Babyliftar
och "bilsängar" får inte installeras på det
främre passagerarsätet eller på den3:e
sätesraden. När de installeras på
den 2:a
sätesraden, kan de blockera
anv
ändningen av övriga platser.
(c) Ta reda på gällande lagstiftning i ditt land
innan du monterar en bilbarnstol på denna
plats.
(d) Gör så här när du ska installera en bakåt-eller framåtvänd bilbarnstol i baksätet: flytta fram framsätet och räta upp ryggstödet för att skapa tillräckligt med plats för barnstolenoch för barnets ben.
( e ) Gör så här när du ska installera en bakåt- eller framåtvänd bilbarnstol i baksätet:
skjut tillbaka baksätet så långt det går med ryggstödet upprätt.
Ta b o r t o c h lägg undan nackstödet innan du installerar en bilbarnstol med ryggstöd på en passagerarplats. Sätt tillbaka nackstödet när bilbarnstolen har tagits bort.
U
: plats som är anpassad för installation av en bilbarnstol som sätts fast med bilenssäkerhetsbälte och som är typgodkänd som
en universell bakåt- och/eller framåtvändbilbarnstol, med passagerarsätet inställt i
mittläget i längdled. U(R): samma som U, men med passagerarsätet
inställt i mittläget i längdled och i den
lägsta positionen genom att höjdreglaget manövreras 11 gånger.
Page 254 of 456
252
Säkerhet

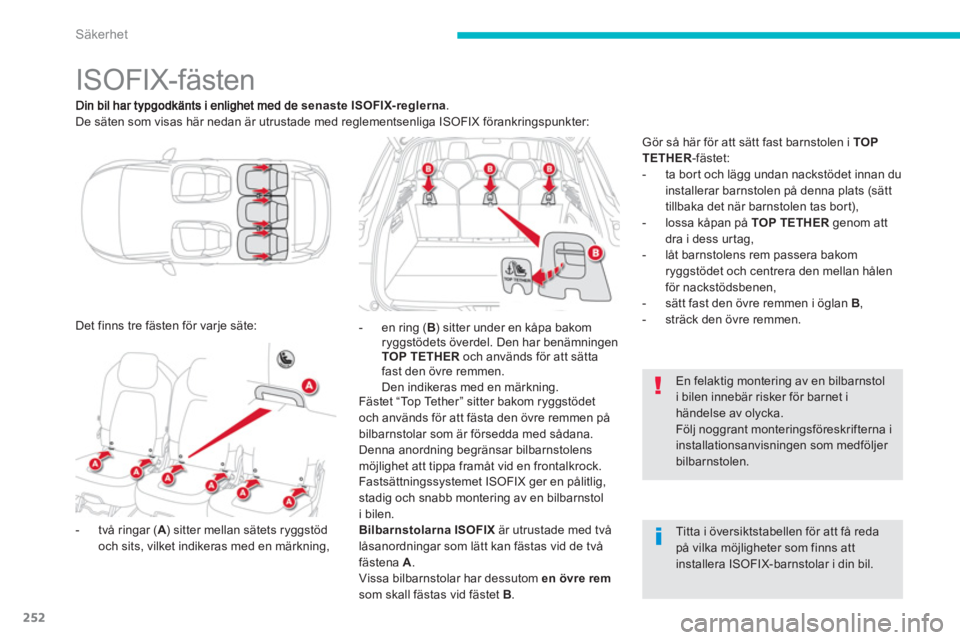

ISOFIX-fästen
senasteISOFIX-reglerna
.
De säten som visas här nedan är utrustade med reglementsenliga ISOFIX förankringspunkter:
- två rin
gar ( A) sitter mellan sätets ryggstöd A
och sits, vilket indikeras med en märkning,
- en rin
g (B ) sitter under en kåpa bakom
ryggstödets överdel. Den har benämningenTOP TETHER
och används för att sättafast den övre remmen.
Den indikeras med en märkning.
Fästet “Top Tether” sitter bakom ryggstödet
och används för att fästa den övre remmen på
bilbarnstolar som är försedda med sådana. Denna anordning begränsar bilbarnstolens
möjlighet att tippa framåt vid en frontalkrock.
En felaktig montering av en bilbarnstol i bilen innebär risker för barnet ihändelse av olycka.
Följ noggrant monteringsföreskrifterna i
installationsanvisningen som medföljer bilbarnstolen.
Titta i översiktstabellen för att få redapå vilka möjligheter som finns att installera ISOFIX-barnstolar i din bil.
Det finns tre fästen för var
je säte:
Fastsättnin
gssystemet ISOFIX ger en pålitlig,
stadig och snabb montering av en bilbarnstoli bilen.
Bilbarnstolarna ISOFIX är utrustade med två låsanordningar som lätt kan fästas vid de två fästena A.
Vissa bilbarnstolar har dessutom en övre remsom skall fästas vid fästet B.
Gör så här för att sätt fast barnstolen i TOP
TETHER
-fästet:
- ta bor t och lägg undan nackstödet innan du
installerar barnstolen på denna plats (sätt
tillbaka det när barnstolen tas bor t),
- lossa kåpan på TOP TETHERgenom att
dra i dess urtag,
- låt barnstolens rem passera bakom
ryggstödet och centrera den mellan hålenför nackstödsbenen,
- sätt fast den övre remmen i öglan B
,
- sträck den övre remmen.
Page 255 of 456
253
6
Säkerhet

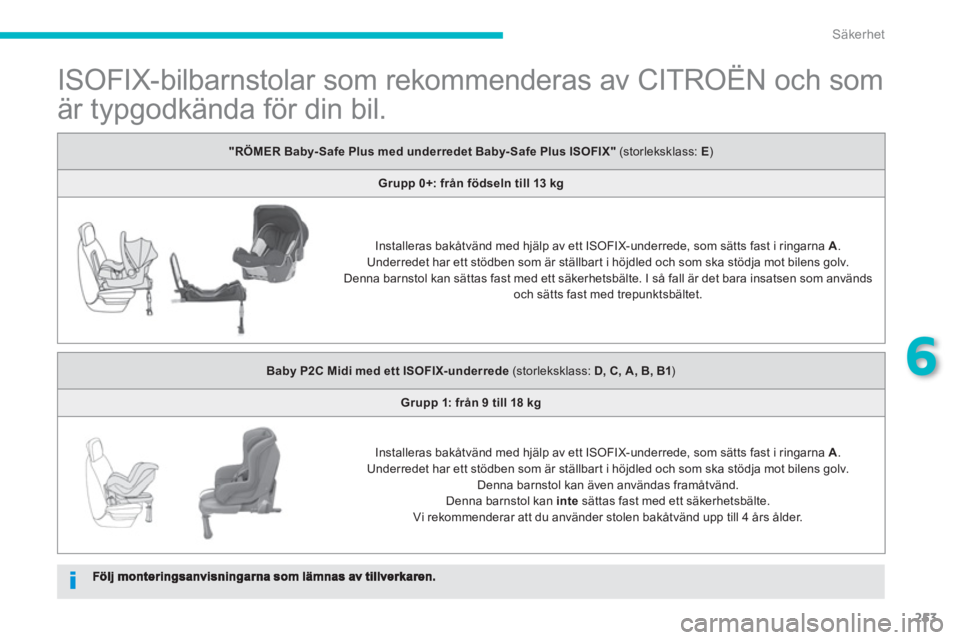

ISOFIX-bilbarnstolar som rekommenderas av CITROËN och som
är typgodkända för din bil.
"RÖMER Baby- Safe Plus med underredet Baby- Safe Plus ISOFIX"(storleksklass: E )
Grupp 0+: från födseln till 13 kg
Installeras bakåtvänd med h
jälp av ett ISOFIX-underrede, som sätts fast i ringarna A.Underredet har ett stödben som är ställbart i höjdled och som ska stödja mot bilens golv. Denna barnstol kan sättas fast med ett säkerhetsbälte. I så fall är det bara insatsen som används
och sätts fast med trepunktsbältet.
Baby P2C Midi med ett ISOFIX-underrede(storleksklass: D, C, A, B, B1)
Grupp 1: från 9 till 18 kg
Installeras bakåtvänd med h
jälp av ett ISOFIX-underrede, som sätts fast i ringarna A
.
Underredet har ett stödben som är ställbar t i höjdled och som ska stödja mot bilens golv. Denna barnstol kan även användas framåtvänd.Denna barnstol kan inte
sättas fast med ett säkerhetsbälte.
Vi rekommenderar att du använder stolen bakåtvänd upp till 4 års ålder.
Page 256 of 456
254
Säkerhet

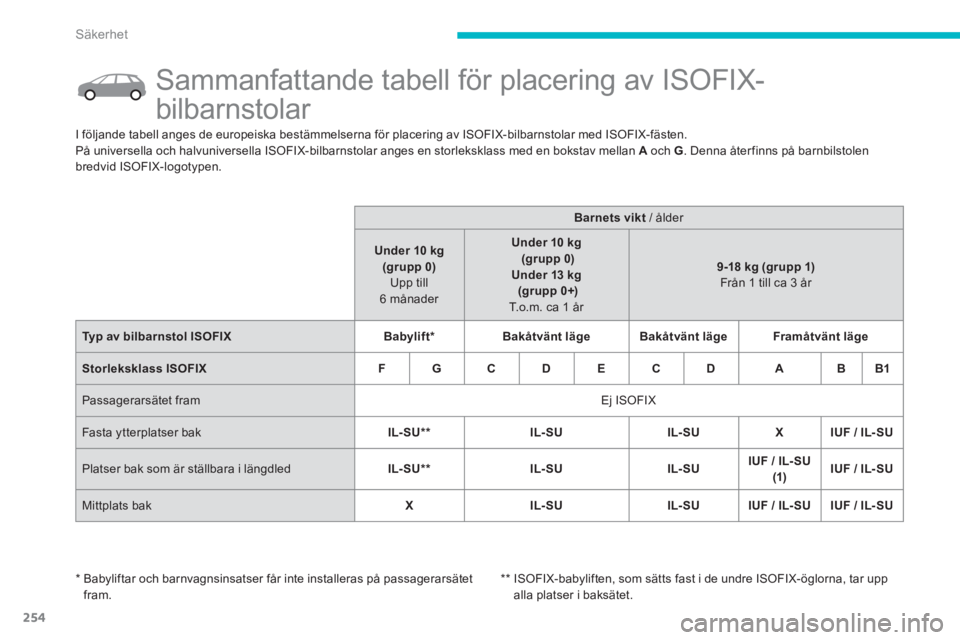

Sammanfattande tabell för placering av ISOFIX-
bilbarnstolar
I följande tabell anges de europeiska bestämmelserna för placering av ISOFIX-bilbarnstolar med ISOFIX-fästen.
På universella och halvuniversella ISOFIX-bilbarnstolar anges en storleksklass med en bokstav mellan Aoch G. Denna åter finns på barnbilstolen
bredvid ISOFIX-logotypen.
Barnets vikt
/ ålder
Under 10 kg
(grupp 0)Upp till 6 månader
Under 10 kg (grupp 0)
Underr13 kg(grupp 0+)T.o.m. ca 1 år
9-18 kg (grupp 1)Från 1 till ca 3 år
Typ av bilbarnstol ISOFIXBabylift *Bakåtvänt lägeBakåtvänt lägeFramåt vänt läge
Storleksklass ISOFIXFGCDECDABB1
Passagerarsätet fram Ej ISOFIX
Fasta ytterplatser bakIL- SU ** IL-SUIL-SUXIUF / IL- SU
Platser bak som är ställbara i längdled IL- SU ** IL-SUIL-SUIUF / IL- SU (1)IUF / IL- SU
Mittplats bak XIL-SUIL-SUIUF / IL-SUIUF / IL-SU
*
Babyliftar och barnvagnsinsatser får inte installeras på passagerarsätet
fr
am.
**
IS
OFIX-babyliften, som sätts fast i de undre ISOFIX-öglorna, tar upp
alla platser i baks
ätet.
Page 257 of 456
255
6
Säkerhet

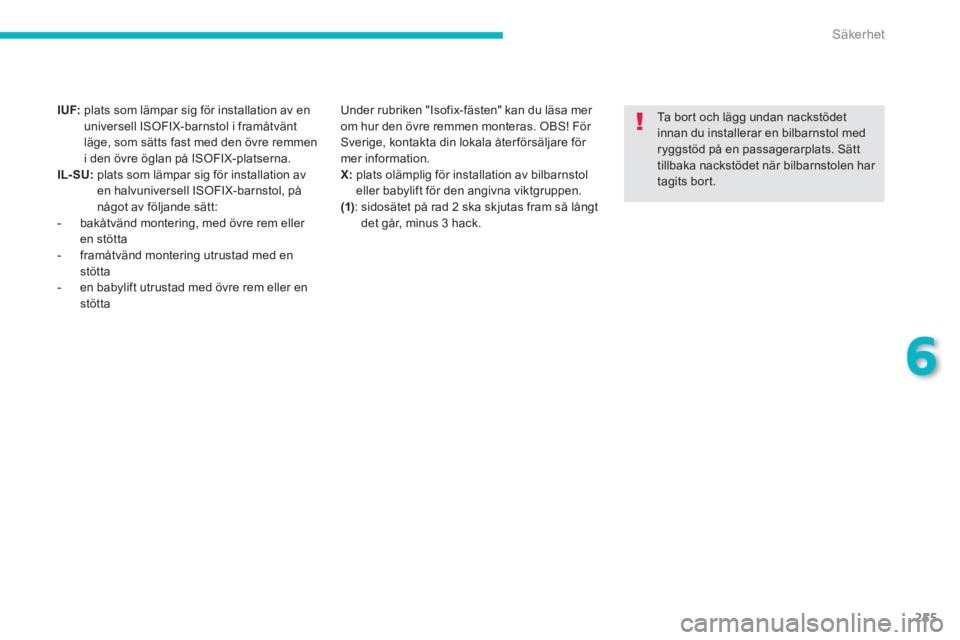

IUF: plats som lämpar sig för installation av enuniversell ISOFIX-barnstol i framåtvänt läge, som sätts fast med den övre remmen
i den övre öglan på ISOFIX-platserna.IL- SU: plats som lämpar sig för installation aven halvuniversell ISOFIX-barnstol, på
något av följande sätt:
- bakåtvänd montering, med övre rem eller en stötta
- framåtvänd montering utrustad med en stötta
- en babylift utrustad med övre rem eller enstötta
Ta bort och lägg undan nackstödet innan du installerar en bilbarnstol med ryggstöd på en passagerarplats. Sätt
tillbaka nackstödet när bilbarnstolen har tagits bort.
Under rubriken "Isofix-fästen" kan du läsa mer
om hur den övre remmen monteras. OBS! För Sverige, kontakta din lokala återförsäljare för
m
er information. X: plats olämplig för installation av bilbarnstoleller babylift för den angivna viktgruppen. (1)
: sidosätet på rad 2 ska skjutas fram så långt
det går, minus 3 hack.
Page 258 of 456
256
Säkerhet

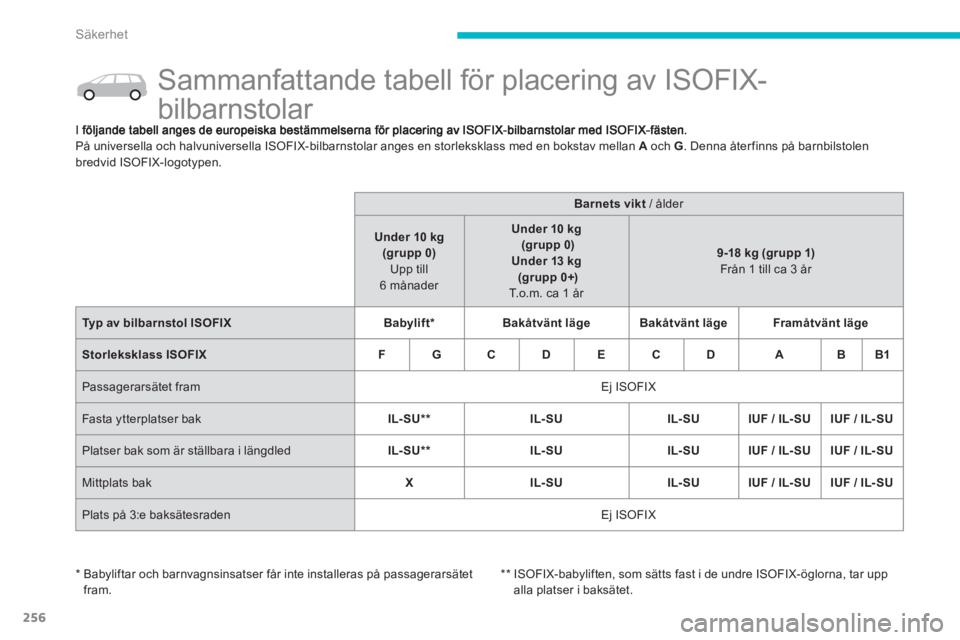

Sammanfattande tabell för placering av ISOFIX-
bilbarnstolar
På universella och halvuniversella ISOFIX-bilbarnstolar anges en storleksklass med en bokstav mellan Aoch G. Denna åter finns på barnbilstolen
bredvid IS
OFIX-logotypen.
*
Bab
yliftar och barnvagnsinsatser får inte installeras på passagerarsätetfram. **
ISOFIX-babyliften, som sätts fast i de undre ISOFIX-öglorna, tar upp
alla platser i baksätet.
Barnets vikt
/ ålder
Under 10 kg
(grupp 0)Upp till 6 månader
Under 10 kg (grupp 0)
Underr13 kg(grupp 0+)T.o.m. ca 1 år
9-18 kg (grupp 1)Från 1 till ca 3 år
Typ av bilbarnstol ISOFIXBabylift *Bakåtvänt lägeBakåtvänt lägeFramåt vänt läge
Storleksklass ISOFIXFGCDECDABB1
Passagerarsätet fram Ej ISOFIX
Fasta ytterplatser bakIL- SU ** IL-SUIL-SUIUF / IL- SUIUF / IL- SU
Platser bak som är ställbara i längdled IL- SU ** IL-SUIL-SUIUF / IL- SUIUF / IL- SU
Mittplats bak XIL-SUIL-SUIUF / IL- SUIUF / IL- SU
Plats på 3:e
baksätesraden Ej ISOFIX
Page 259 of 456
257
6
Säkerhet

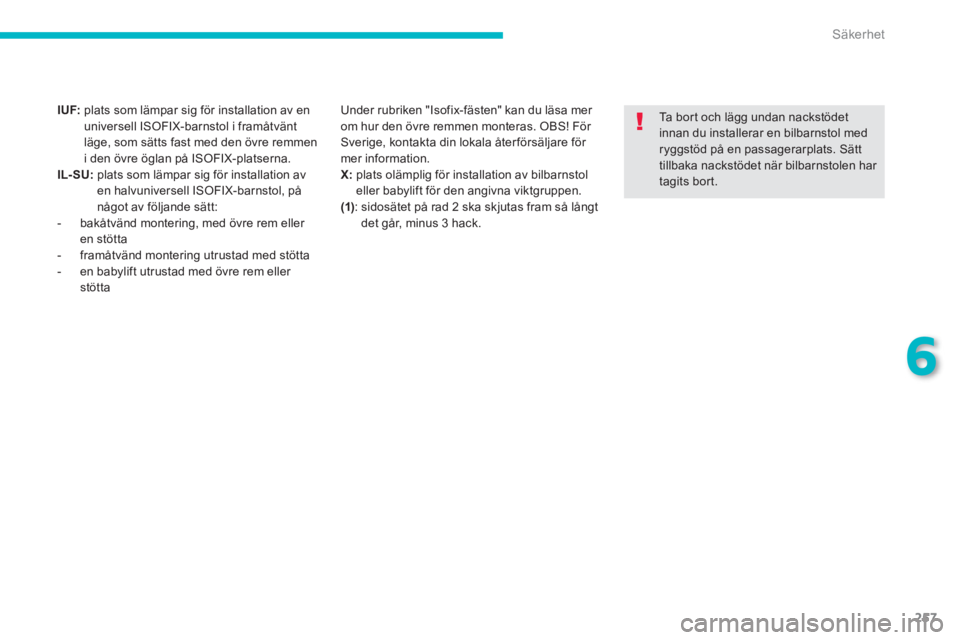

IUF: plats som lämpar sig för installation av enuniversell ISOFIX-barnstol i framåtvänt läge, som sätts fast med den övre remmen
i den övre öglan på ISOFIX-platserna.IL- SU: plats som lämpar sig för installation aven halvuniversell ISOFIX-barnstol, på något av följande sätt:
- bakåtvänd montering, med övre rem eller en stötta
- framåtvänd montering utrustad med stötta
- en babylift utrustad med övre rem eller stötta
Ta bort och lägg undan nackstödet innan du installerar en bilbarnstol med ryggstöd på en passagerarplats. Sätt
tillbaka nackstödet när bilbarnstolen har tagits bort.
Under rubriken "Isofix-fästen" kan du läsa mer
om hur den övre remmen monteras. OBS! För Sverige, kontakta din lokala återförsäljare för
m
er information. X: plats olämplig för installation av bilbarnstoleller babylift för den angivna viktgruppen. (1)
: sidosätet på rad 2 ska skjutas fram så långt
det går, minus 3 hack.
Page 260 of 456
258
Säkerhet

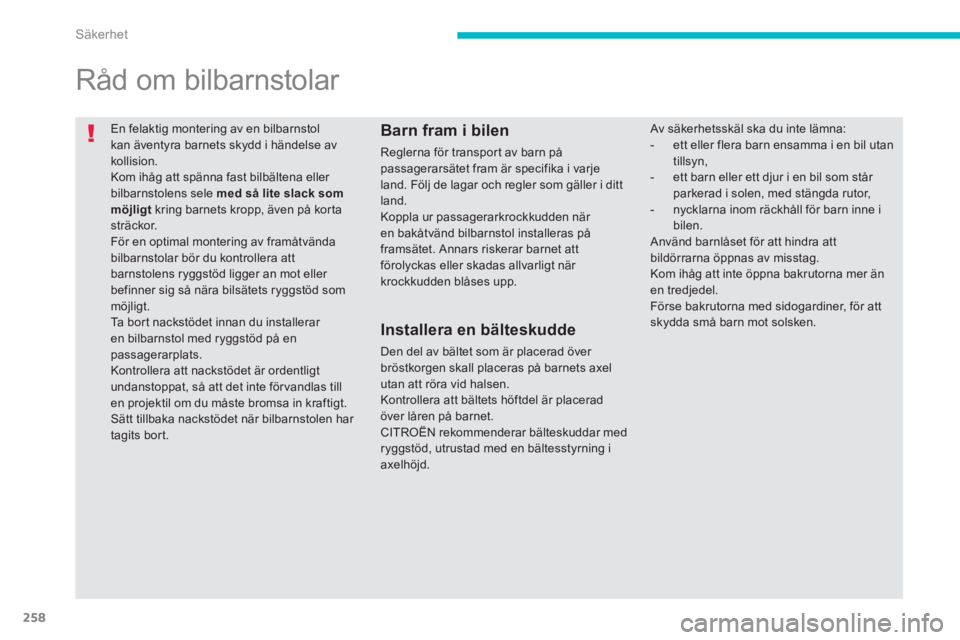

En felaktig montering av en bilbarnstol kan äventyra barnets skydd i händelse av
kollision.
Kom ihåg att spänna fast bilbältena eller bilbarnstolens sele med så lite slack som möjligt
kring barnets kropp, även på korta
sträckor.
För en optimal montering av framåtvändabilbarnstolar bör du kontrollera attbarnstolens ryggstöd ligger an mot eller befinner sig så nära bilsätets ryggstöd som möjligt. Ta bort nackstödet innan du installerar en bilbarnstol med ryggstöd på en passagerarplats.
Kontrollera att nackstödet är ordentligt undanstoppat, så att det inte för vandlas tillen projektil om du måste bromsa in kraftigt. Sätt tillbaka nackstödet när bilbarnstolen har tagits bort.
Råd om bilbarnstolar
Barn fram i bilen
Reglerna för transpor t av barn på passagerarsätet fram är specifika i varje land. Följ de lagar och regler som gäller i dittland.
Koppla ur passagerarkrockkudden när en bakåtvänd bilbarnstol installeras påframsätet. Annars riskerar barnet att förolyckas eller skadas allvarligt när krockkudden blåses upp.
Av säkerhetsskäl ska du inte lämna:- ett eller flera barn ensamma i en bil utan
tillsyn, - ett barn eller ett djur i en bil som står parkerad i solen, med stängda rutor, - nycklarna inom räckhåll för barn inne i
bilen.
Använd barnlåset för att hindra attbildörrarna öppnas av misstag.Kom ihåg att inte öppna bakrutorna mer änen tredjedel.Förse bakrutorna med sidogardiner, för attskydda små barn mot solsken.
Installera en bälteskudde
Den del av bältet som är placerad över bröstkorgen skall placeras på barnets axelutan att röra vid halsen.
Kontrollera att bältets höftdel är placerad över låren på barnet. CITROËN rekommenderar bälteskuddar med ryggstöd, utrustad med en bältesstyrning iaxelhöjd.
