CITROEN C4 SPACETOURER 2014 Lietošanas Instrukcija (in Latvian)

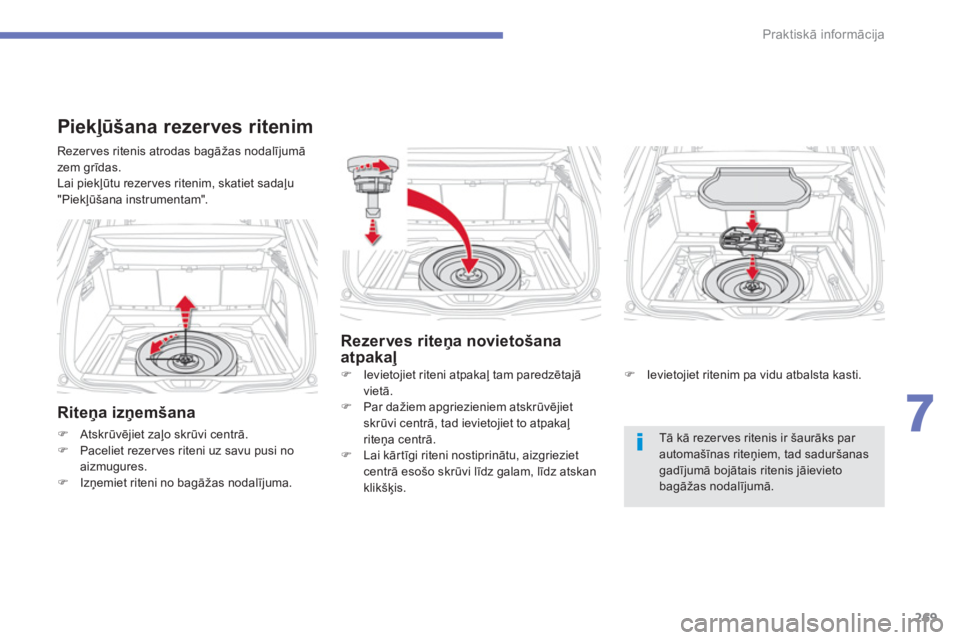

269
7
Praktiskā informācija


Riteņa izņemšana
)Atskrūvējiet zaļo skrūvi centrā.)Paceliet rezerves riteni uz savu pusi no aizmugures. )Izņemiet riteni no bagāžas nodalījuma.



Tā kā rezerves ritenis ir šaurāks par automašīnas riteņiem, tad saduršanasgadījumā bojātais ritenis jāievietobagāžas nodalījumā.
Rezerves ritenis atrodas ba
gāžas nodalījumā
zem grīdas.
Lai piekļūtu rezerves ritenim, skatiet sadaļu
"Piek
ļūšana instrumentam".












Piekļūšana rezerves ritenim
Rezerves riteņa novietošanaatpakaļ
)
Ievietojiet riteni atpakaļ tam paredzētajā
vietā. ) Par dažiem apgriezieniem atskrūvējiet skrūvi centrā, tad ievietojiet to atpakaļriteņa centrā.)
Lai kārtīgi riteni nostiprinātu, aizgriezietcentrā esošo skrūvi līdz galam, līdz atskanklikšķis.
)
Ievietojiet ritenim pa vidu atbalsta kasti.

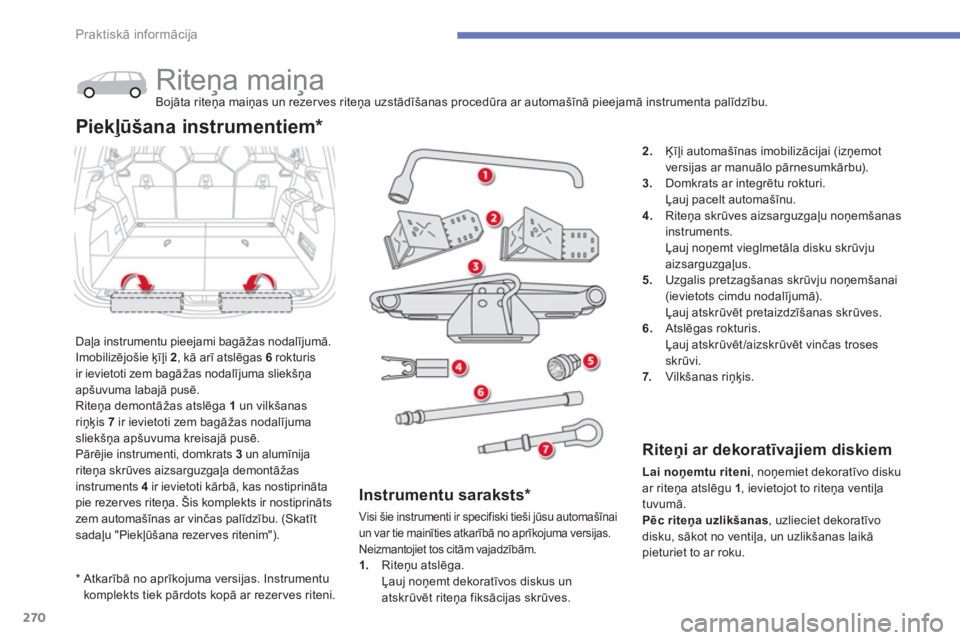

270
Praktiskā informācija
*
Atkarībā no aprīkojuma versijas. Instrumentu
komplekts tiek pārdots kopā ar rezerves riteni.











Riteņa maiņa Bojāta riteņa maiņas un rezerves riteņa uzstādīšanas procedūra ar automašīnā pieejamā instrumenta palīdzību.
Daļa instrumentu piee
jami bagāžas nodalījumā.
Imobilizējošie ķīļi 2
, kā arī atslēgas 6
rokturisir ievietoti zem bagāžas nodalījuma sliekšņa apšuvuma labajā pusē.
Riteņa demontāžas atslēga 1
un vilkšanas riņķis 7ir ievietoti zem bagāžas nodalījumasliekšņa apšuvuma kreisajā pusē.
Pārējie instrumenti, domkrats 3un alumīnija riteņa skrūves aizsarguzgaļa demontāžas
instruments 4 ir ievietoti kārbā, kas nostiprinātapie rezerves riteņa. Šis komplekts ir nostiprināts
zem automašīnas ar vinčas palīdzību. (Skatīt
sadaļu "Piekļūšana rezerves ritenim").
Piekļūšana instrumentiem *
2.Ķīļi automašīnas imobilizācijai (izņemot
versijas ar manuālo pārnesumkārbu
).3.Domkrats ar integrētu rokturi.
Ļauj pacelt automašīnu.4.
Riteņa skrūves aizsarguzgaļu noņemšanas
instruments.
Ļauj noņemt vieglmetāla disku skrūvju aizsarguzgaļus.
5. Uzgalis pretzagšanas skrūvju noņemšanai(ievietots cimdu nodalījumā).
Ļauj atskrūvēt pretaizdzīšanas skrūves.
6.Atslēgas rokturis.
Ļauj atskrūvēt/aizskrūvēt vinčas troses skrūvi.
7. Vilkšanas riņķis.


Riteņi ar dekoratīvajiem diskiem
Lai noņemtu riteni
, noņemiet dekoratīvo disku
ar riteņa atslēgu 1, ievietojot to riteņa ventiļa
tuvumā. Pēc riteņa uzlikšanas, uzlieciet dekoratīvo
disku, sākot no ventiļa, un uzlikšanas laikāpieturiet to ar roku.



Instrumentu saraksts *


Visi šie instrumenti ir specifiski tieši jūsu automašīnai
un var tie mainīties atkarībā no aprīko
juma versijas.Neizmantojiet tos citām vajadzīb
—m. 1.Riteņu atslēga.
Ļauj noņemt dekoratīvos diskus un
atskrūvēt riteņa fiksācijas skrūves.

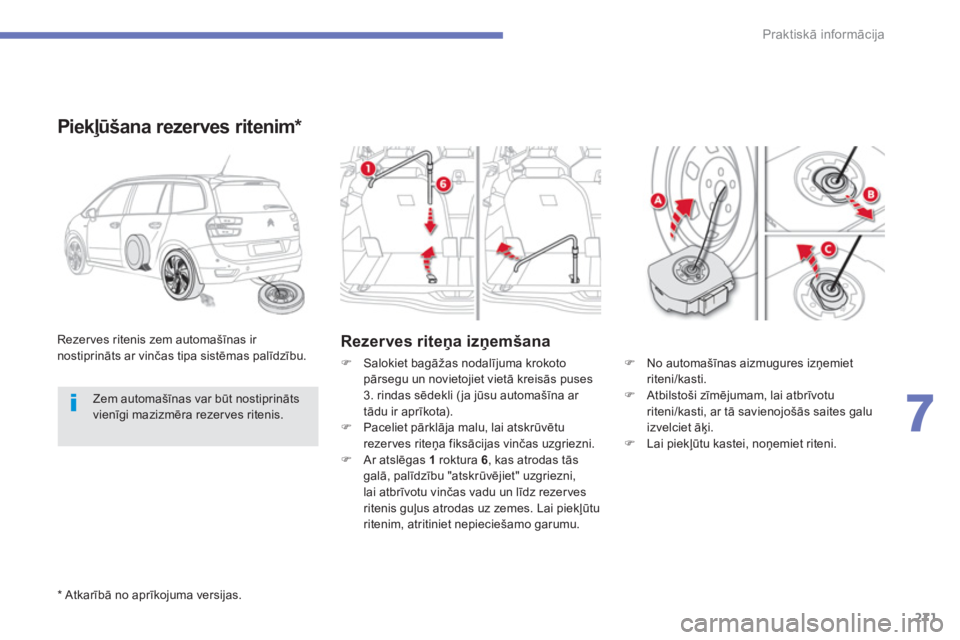

271
7
Praktiskā informācija


*
Atkarībā no aprīkojuma versijas.
Rezerves riteņa izņemšana

Rezerves ritenis zem automašīnas ir nostiprināts ar vinčas tipa sistēmas palīdzību.












Piekļūšana rezerves ritenim *
)
No automašīnas aizmugures izņemiet
riteni/kasti.) Atbilstoši zīmējumam, lai atbrīvotu
riteni/kasti, ar tā savienojošās saites galu
izvelciet āķi.
)
Lai piekļūtu kastei, noņemiet riteni.
)
Salokiet bagāžas nodalījuma krokoto
pārsegu un novietojiet vietā kreisās puses
3. rindas sēdekli (ja jūsu automašīna ar
tādu ir aprīkota). )
Paceliet pārklāja malu, lai atskrūvēturezerves riteņa fiksācijas vinčas uzgriezni. )
Ar atslēgas1 roktura 6, kas atrodas tās galā, palīdzību "atskrūvējiet" uzgriezni, lai atbrīvotu vinčas vadu un līdz rezerves ritenis guļus atrodas uz zemes. Lai piekļūtu ritenim, atritiniet nepieciešamo garumu.


Zem automašīnas var būt nostiprināts vienīgi mazizmēra rezerves ritenis.

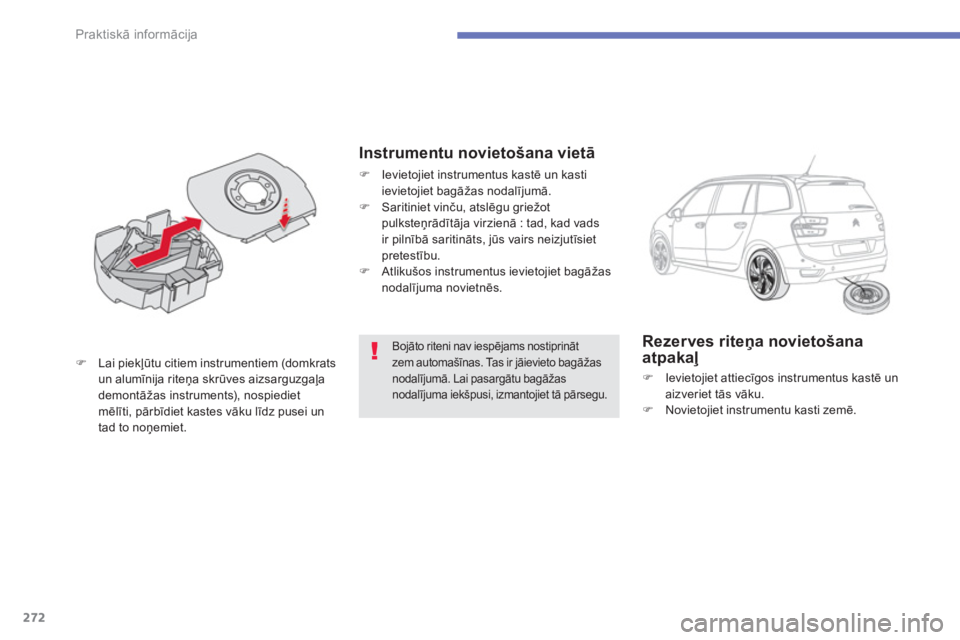

272
Praktiskā informācija
Bojāto riteni nav iespējams nostiprināt zem automašīnas. Tas ir jāievieto bagāžas nodalījumā. Lai pasargātu bagāžasnodalījuma iekšpusi, izmantojiet tā pārsegu.
)Lai piekļūtu citiem instrumentiem (domkrats un alumīnija riteņa skrūves aizsarguzgaļa
demontāžas instruments), nospiedietmēl
¯ti, pārbīdiet kastes vāku līdz pusei un
tad to noņemiet.


Rezerves riteņa novietošana atpakaļ
)Ievietojiet attiecīgos instrumentus kastē un aizveriet tās vāku.)Novietojiet instrumentu kasti zemē.


Instrumentu novietošana vietā
)
Ievietojiet instrumentus kastē un kasti
ievietojiet bagāžas nodalījumā.)
Saritiniet vinču, atslēgu griežot
pulksteņrādītāja virzienā : tad, kad vads
ir pilnībā saritināts, jūs vairs neizjutīsiet
pretestību. )
Atlikušos instrumentus ievietojiet bagāžas
nodalījuma novietnēs.

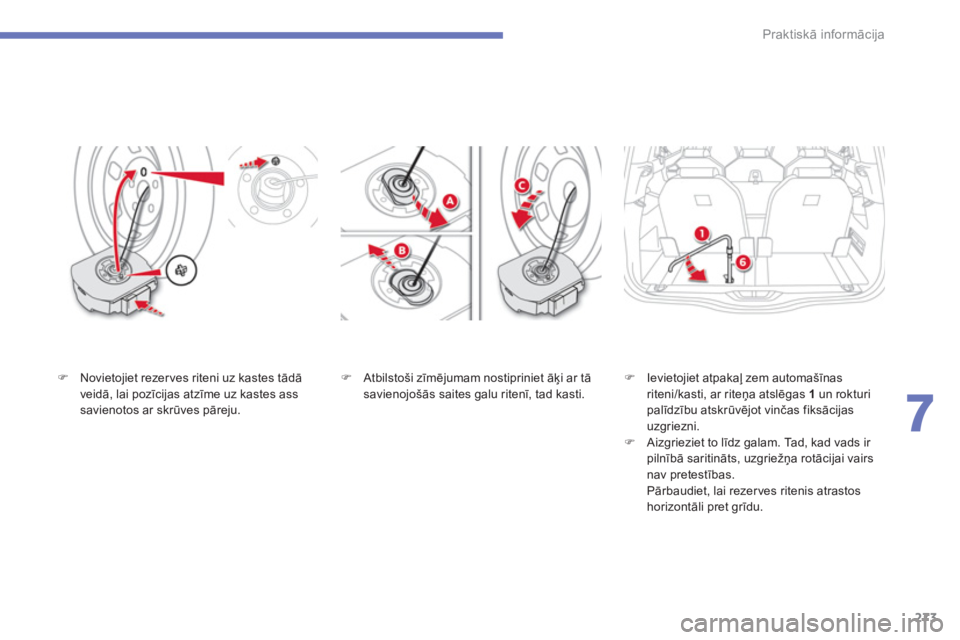

273
7
Praktiskā informācija
)
Atbilstoši zīmējumam nostipriniet āķi ar tā savienojošās saites galu ritenī, tad kasti. )
Ievietojiet atpakaļ zem automašīnas
riteni/kasti, ar riteņa atslēgas 1un rokturipalīdzību atskrūvējot vinčas fiksācijas
uzgriezni.
) Aizgrieziet to līdz galam. Tad, kad vads ir pilnībā saritināts, uzgriežņa rotācijai vairsnav pretestības.
Pārbaudiet, lai rezerves ritenis atrastos
horizontāli pret grīdu.


)Novietojiet rezerves riteni uz kastes tādā
veidā, lai pozīcijas atzīme uz kastes ass savienotos ar skrūves pāreju.

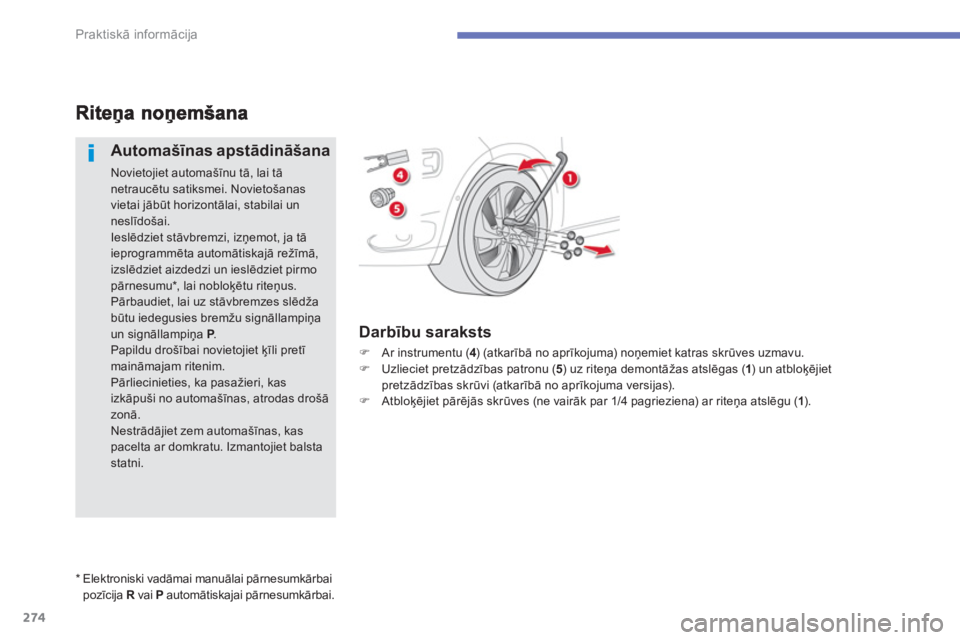

274
Praktiskā informācija


Automašīnas apstādināšana

Novietojiet automašīnu tā, lai tā netraucētu satiksmei. Novieto

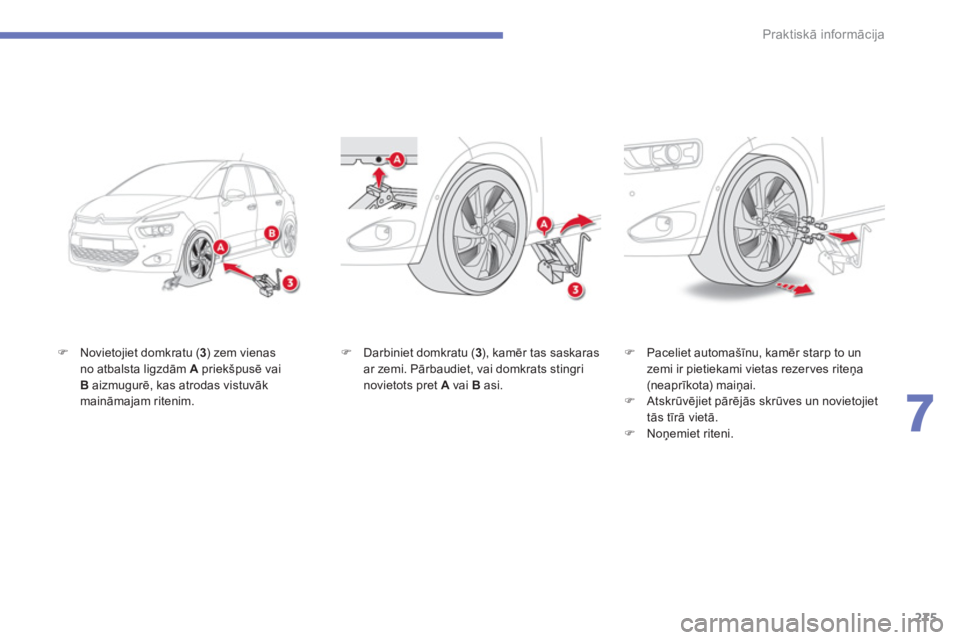

275
7
Praktiskā informācija
)Novietojiet domkratu (3) zem vienasno atbalsta ligzdām A
priekšpusē vaiBaizmugurē, kas atrodas vistuvākmaināmajam ritenim.
)
Darbiniet domkratu ( 3), kamēr tas saskaras
ar zemi. Pārbaudiet, vai domkrats stingri
novietots pret
A vai B
asi.
)
Paceliet automašīnu, kamēr starp to un
zemi ir pietiekami vietas rezerves riteņa
(neaprīkota) maiņai.)
Atskrūvējiet pārēj
—s skrūves un novietojiet
tās tīrā vietā.)
Noņemiet riteni.

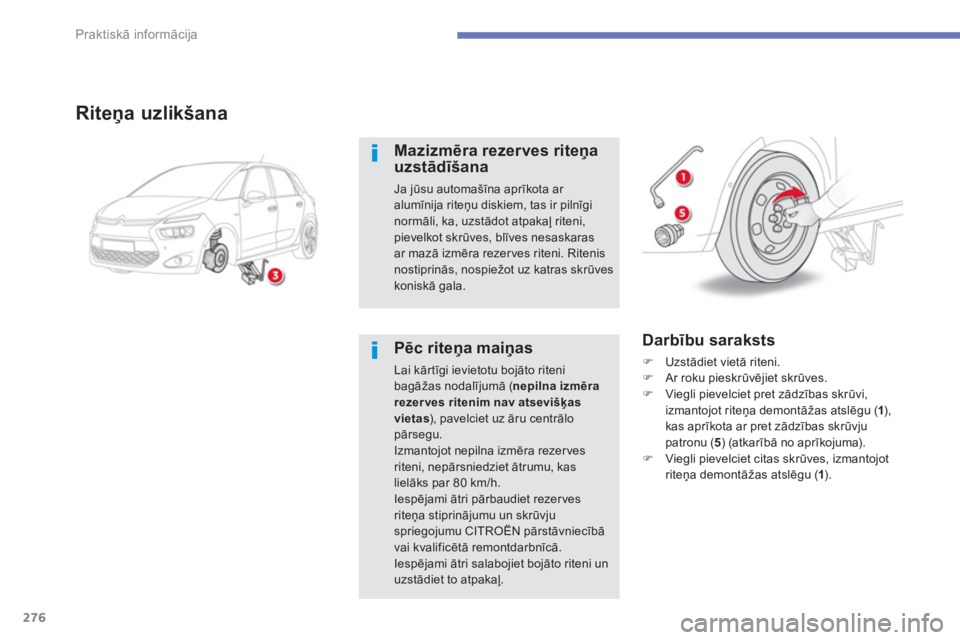

276
Praktiskā informācija
Riteņa uzlikšana
Mazizmēra rezerves riteņa uzstādīšana
Ja jūsu automašīna aprīkota ar alumīnija riteņu diskiem, tas ir pilnīginormāli, ka, uzstādot atpakaļ riteni,
pievelkot skrūves, blīves nesaskaras ar mazā izmēra rezerves riteni. Ritenis nostiprinās, nospiežot uz katras skrūves koniskā gala.

Darbību saraksts
)Uzstādiet vietā riteni.)Ar roku pieskrūvējiet skrūves.)Viegli pievelciet pret zādzības skrūvi,
izmantojot riteņa demontāžas atslēgu ( 1),
kas aprīkota ar pret zādzības skrūvjupatronu (5) (atkarībā no aprīkojuma). )Viegli pievelciet citas skrūves, izmantojot riteņa demontāžas atslēgu (1 ).
Pēc riteņa maiņas
Lai kārtīgi ievietotu bojāto ritenibagāžas nodalījumā (nepilna izmēra rezer ves ritenim nav atsevišķasvietas), pavelciet uz āru centrālopārsegu.Izmantojot nepilna izmēra rezervesriteni, nepārsniedziet ātrumu, kaslielāks par 80 km/h.Iespējami ātri pārbaudiet rezerves riteņa stiprinājumu un skrūvju spriegojumu CITROËN pārstāvniecībāvai kvalificētā remontdarbnīcā.Iespējami ātri salabojiet bojāto riteni un uzstādiet to atpakaļ.

277
7
Praktiskā informācija

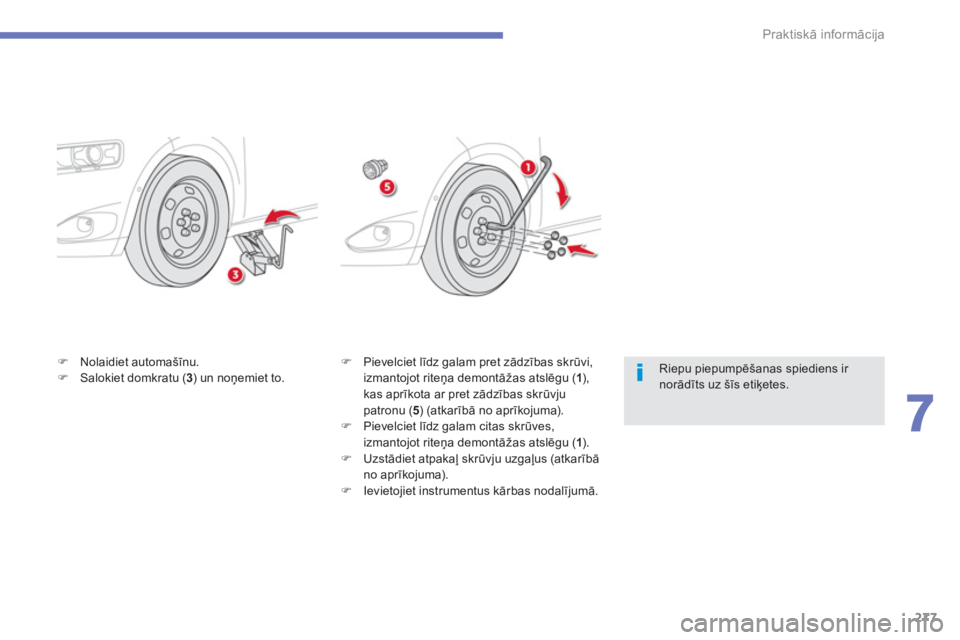

)Nolaidiet automašīnu. )Salokiet domkratu (3 ) un noņemiet to. )
Pievelciet līdz galam pret zādzības skrūvi,
izmantojot riteņa demontāžas atslēgu (1 ), kas aprīkota ar pret zādzības skrūvju
patronu ( 5 ) (atkarībā no aprīkojuma).)
Pievelciet līdz galam citas skrūves,
izmantojot riteņa demontāžas atslēgu (1 ). )
Uzstādiet atpakaļ skrūvju uzgaļus (atkarībā
no aprīkojuma). )
Ievietojiet instrumentus kārbas nodalījumā.
Riepu piepumpēšanas spiediens ir norādīts uz šīs etiķetes.

278
Praktiskā informācija

Oriģinālo riepuizmēri Ķēžu raksturlielumi
2
05/60 R16
Maksimālais ķēdes
posms 9 mm
205/55 R17
22
5/45 R18 Imantojasmas vienīgi
THULE K-SummitK34 ķēdes
Lai ie
gūtu vairāk informācijas par
sniega ķēdēm, konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Izmanto
jiet vienīgi tās ķēdes, kas uzstādāmas jūsu automašīnas riepu tipam.





Sniega ķēdes
Ziemas apstākļos sniega ķēdes uzlabo saķeri un automašīnas uzvedību bremzējot.


Sniega ķēdes jāuzstāda tikai uzpriekšējiem riteņiem. Tās nedrīkstuzstādīt uz mazāka izmēra rezerves riteņa.


Uzstādīšanas ieteikumi
)Ja brauciena laikā jums jāuzstāda sniega
ķēdes, apstādiniet automašīnu uz līdzenas
v
irsmas, ceļa malā. )Pievelciet stāvbremzi un novietojiet balstus
zem riteņiem, lai automa
šīna nesāktuslīdēt.)Uzstādiet ķēdes, ievērojot ražotājasniegtos norādījumus.)Lēnām uzsāciet kustību un brauciet kādubrīdi, nepārsniedzot 50 km/h ātrumu.)Apstādiniet automašīnu un pārbaudiet, vai ķēdes ir pietiekami nostieptas.

Lūdzu, ņemiet vērā katrā valstī spēkāesošo likumdošanu attiecībā uz sniegaķēžu izmantošanu un maksimālo atļautoātrumu.


Izvairieties no brauk
