Praktiskā informācija

CITROËN nav nekādā veidā atbildīgs par nodarītajiem materiālajiem zaudējumiem vai darbībastraucējumiem, kas radušies jūsuautomašīnai sakarā ar CITROËN neizplatītiem un neieteiktiemaksesuāriem, kas uzstādīti, neievērojotinstrukcijas, īpaši papildu aparātiem, kā kopējais patēriņš pārsniedz10 miliampērus.



Elektronisko aksesuāruuzstādīšana
Jūsu automašīnas elektroniskā sistēma paredzēta, lai tajā varētu darbotiessērijveida vai papildu aprīkojums.
Lai jūsu automašīnā uzstādītu cituaprīkojumu vai aksesuārus, sazinietiesar CITROËN pārstāvniecību vai kvalificētu remontdarbnīcu.

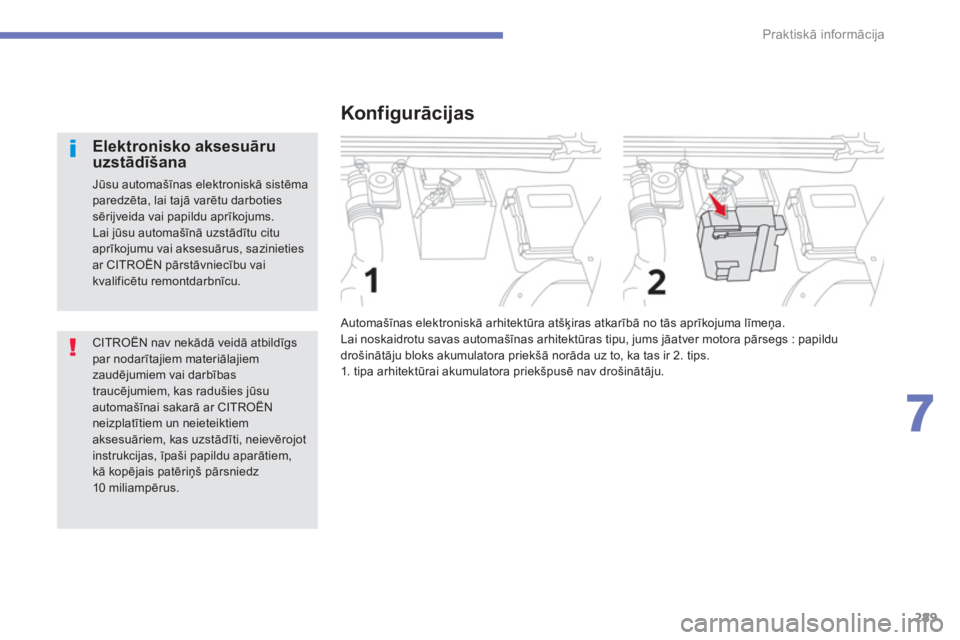

Konfigurācijas

Automašīnas elektroniskā arhitektūra atšķiras atkarībā no tās aprīkojuma līmeņa.
Lai noskaidrotu savas automašīnas arhitektūras tipu, jums jāatver motora pārsegs : papildu
drošinātāju bloks akumulatora priekšā norāda uz to, ka tas ir 2. tips.
1. tipa ar hitek tūrai akumulatora priekšpusē nav drošinātāju.

290
Praktiskā informācija

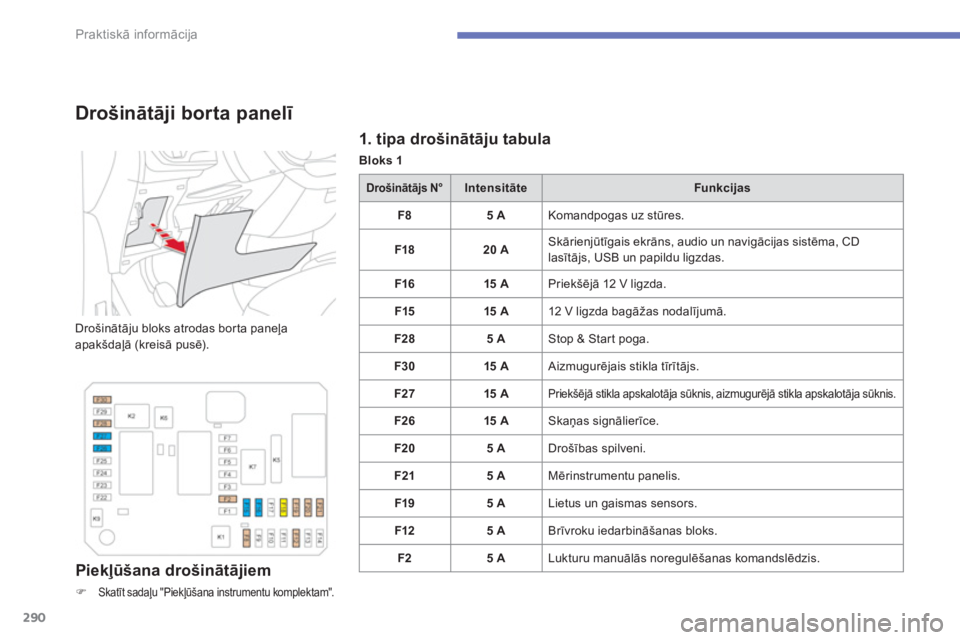

1. tipa drošinātāju tabula
Bloks 1


Drošinātāji borta panelī

Drošinātāju bloks atrodas bor ta paneļa
apakšdaļā (kreisā pusē).
Piekļūšana drošinātājiem
)Skatīt sadaļu "Piekļūšana instrumentu komplektam".

Drošinātājs N°IntensitāteFunkcijas
F
85 A Komandpogas uz stūres.
F1
820 A Skārienjūtīgais ekrāns, audio un navigācijas sistēma, CD lasītājs, USB un papildu ligzdas.
F1
615 A
Priekšēj
— 12 V ligzda.
F1
515A
12 V ligzda bagāžas nodalījumā.
F2
85 A Stop & Start poga.
F3
015 A Aizmugurējais stikla tīrītājs.
F27 15 A
Priekšēj
— stikla apskalotāja sūknis, aizmugurēj
— stikla apskalotāja sūknis.
F2615 A Skaņas signālierīce.
F20 5
A Drošības spilveni.
F215 A Mērinstrumentu panelis.
F1
95 A Lietus un gaismas sensors.
F12 5
A Brīvroku iedarbināšanas bloks.
F2 5
A Lukturu manuālās noregulēšanas komandslēdzis.

291
7
Praktiskā informācija

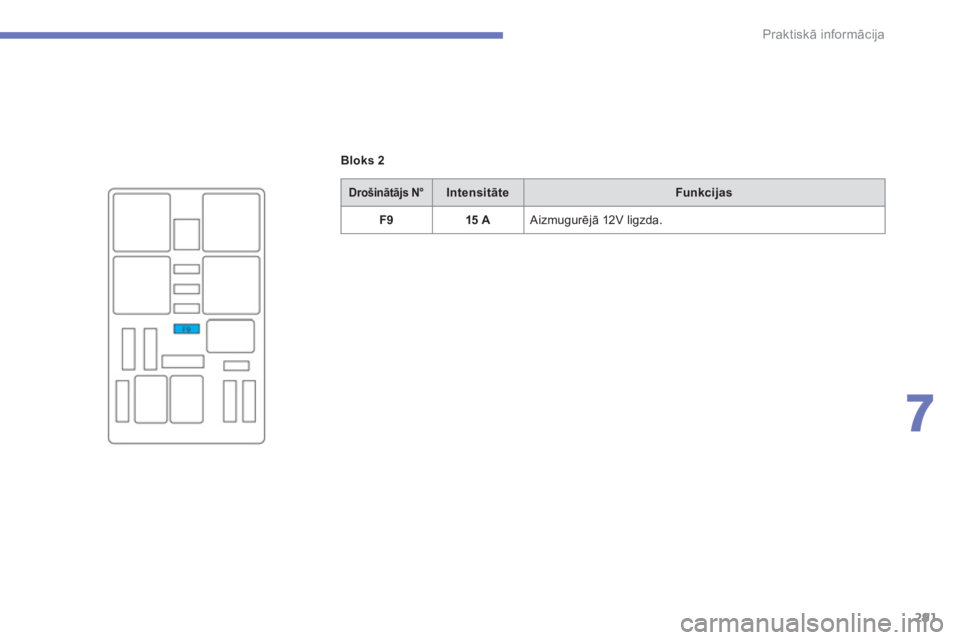

Bloks 2
Drošinātājs N°IntensitāteFunkcijas
F915 A
Aizmugurēj
— 12V ligzda.

292
Praktiskā informācija

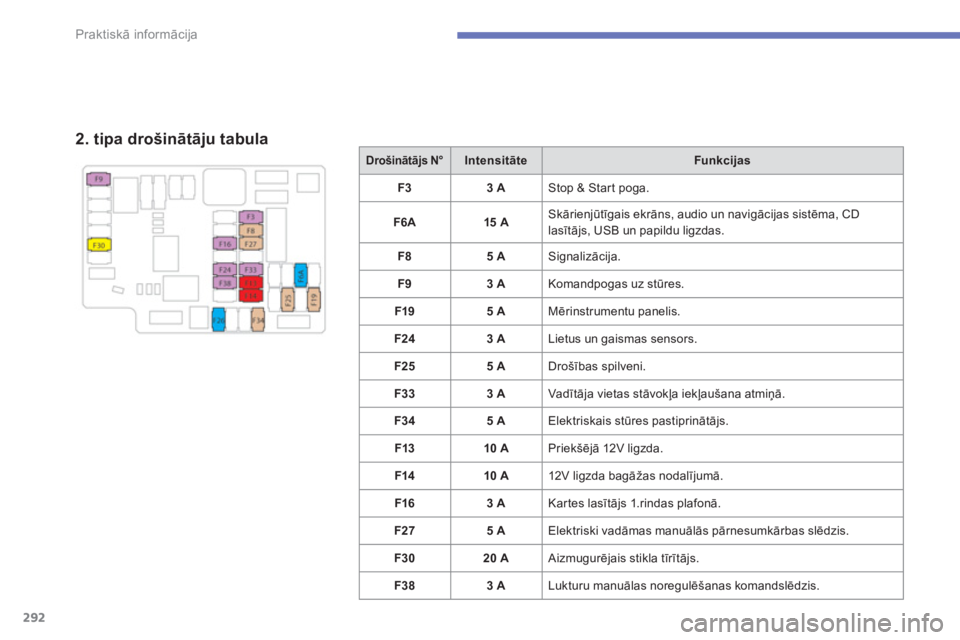

2. tipa drošinātāju tabula
Drošinātājs N°IntensitāteFunkcijas
F
33 A Stop & Start poga.
F6
A15 A Skārienjūtīgais ekrāns, audio un navigācijas sistēma, CD lasītājs, USB un papildu ligzdas.
F8 5
A Signalizācija.
F
93 A Komandpogas uz stūres.
F1
95 A Mērinstrumentu panelis.
F2
43 A Lietus un gaismas sensors.
F25 5
A Drošības spilveni.
F33 3
A Vadītāja vietas stāvokļa iekļaušana atmiņā.
F3
45 A Elektriskais stūres pastiprinātājs.
F13 10 A
Priek
šējā 12V ligzda.
F1410 A
12V ligzda bagāžas nodalījumā.
F1
63 A Kartes lasītājs 1.rindas plafonā.
F27 5
A Elektriski vadāmas manuālās pārnesumkārbas slēdzis.
F3
020 A Aizmugurējais stikla tīrītājs.
F3
83 A Lukturu manuālas noregulēšanas komandslēdzis.

293
7
Praktiskā informācija

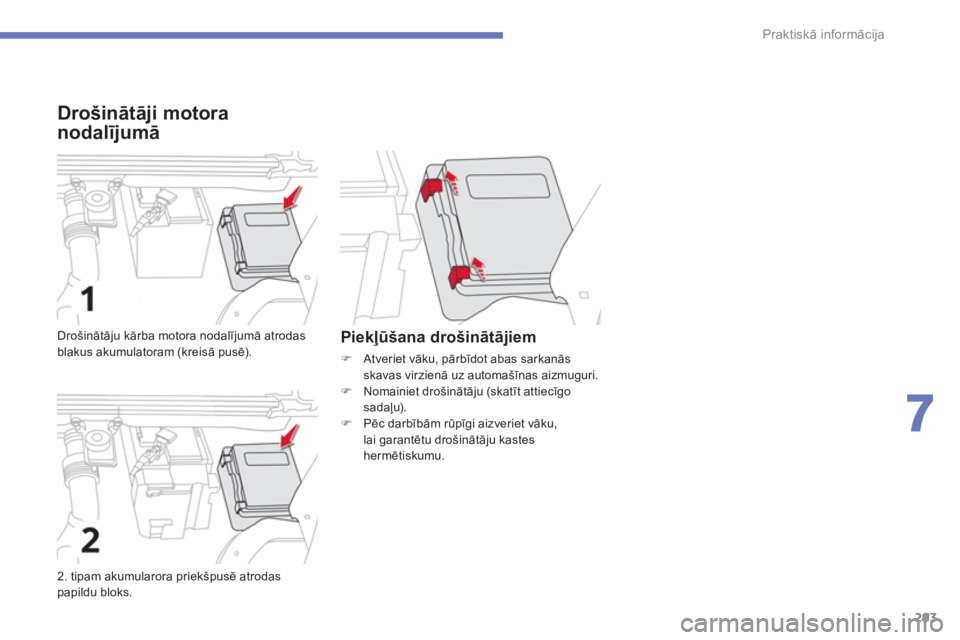

Drošinātāji motora
no
dalījumā

2. tipam akumularora priekšpusē atrodaspapildu bloks. Drošinātā
ju kārba motora nodalījumā atrodas
blakus akumulatoram (kreisā pusē). Piekļūšana drošinātājiem
)
Atveriet vāku, pārbīdot abas sarkanāsskavas virzienā uz automašīnas aizmuguri.)
Nomainiet drošinātāju (skatīt attiecīgo sadaļu). )
Pēc darbībām rūpīgi aizveriet vāku, lai garantētu drošinātāju kastes
hermētiskumu.

294
Praktiskā informācija

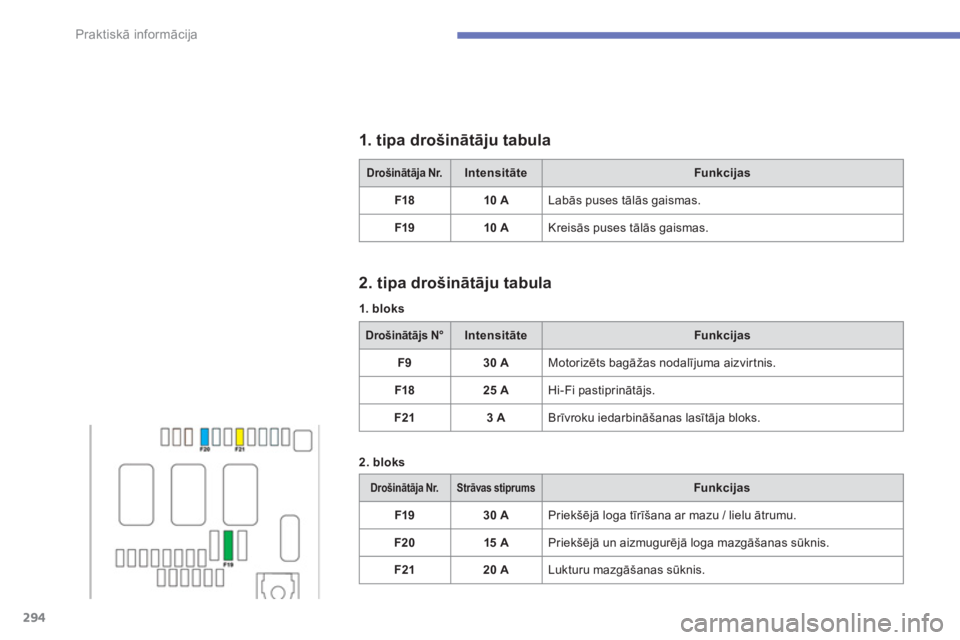

Drošinātāja Nr.IntensitāteFunkcijas
F18 10 A
Labās puses tālās
gaismas.
F1
910 A
Kreisās puses tālās gaismas.


2. tipa drošinātāju tabula
DrošinātājsN°IntensitāteFunkcijas
F
930 A Motorizēts bagāžas nodalījuma aizvir tnis.
F18
25 A
Hi-Fi pastiprinātājs.
F2
13 A Brīvroku iedarbināšanas lasītāja bloks.


1. tipa drošinātāju tabula
1. bloks
2. bloks
Drošinātāja Nr.Strāvas stiprumsFunkcijas
F1930 A
Priekšēj
— loga tīrīšana ar mazu / lielu ātrumu.
F20 15 A
Priekšē
j
— un aizmugurēj
— loga mazgāšanas sūknis.
F2
120 A Lukturu mazgāšanas sūknis.

295
7
Praktiskā informācija

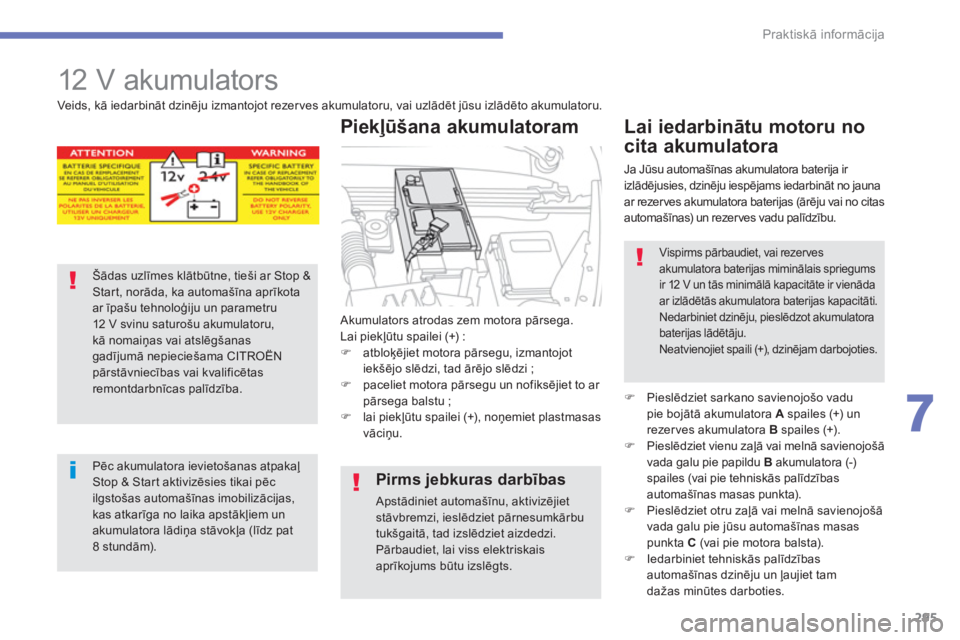

12 V akumulators

Akumulators atrodas zem motora pārsega.
Lai piekļūtu spailei (+) :)atbloķējiet motora pārsegu, izmantojot iekšējo slēdzi, tad ārējo slēdzi ; )paceliet motora pārsegu un nofiksējiet to ar pārsega balstu ; )lai piekļūtu spailei (+), noņemiet plastmasas
vāciņu.
Piekļūšana akumulatoram


Veids, kā iedarbināt dzinēju izmantojot rezerves akumulatoru, vai uzlādēt jūsu izlādēto akumulatoru.
Šādas uzlīmes klātbūtne, tieši ar Stop &Start, norāda, ka automašīna aprīkota ar īpašu tehnoloģiju un parametru12 V svinu saturo

296
Praktiskā informācija

Nespiediet pārāk stipri uz paliktņa, jo, ja gredzens ir slikti nostiprināts, tā aizvēršana nav iespējama ; veiciet procedūru no jauna.

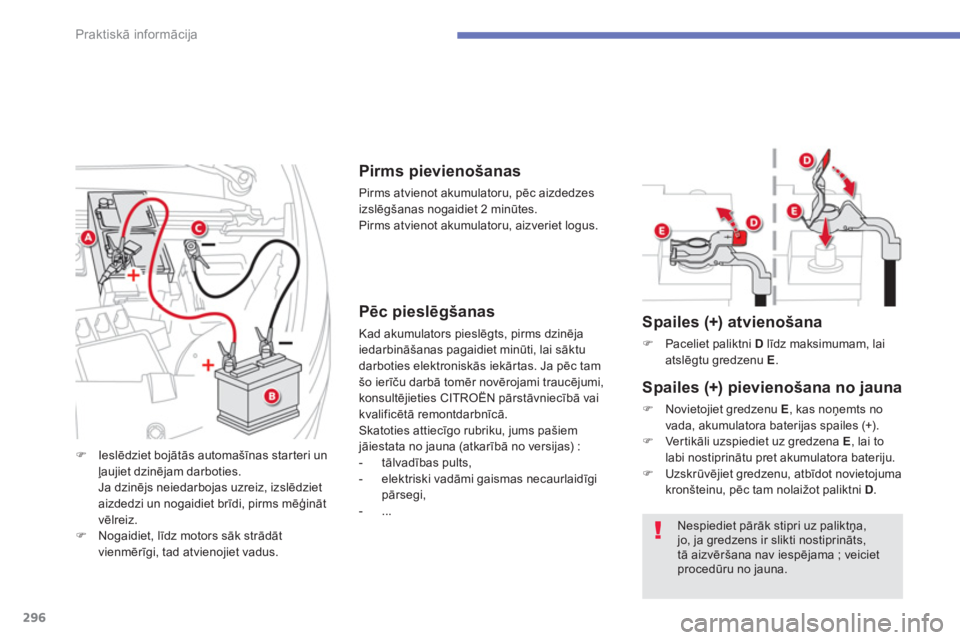

Spailes (+) atvienošana
)Paceliet paliktni D
līdz maksimumam, laiatslēgtu gredzenu E.


Spailes (+) pievienošana no jauna
)Novietojiet gredzenu E
, kas noņemts no
vada, akumulatora baterijas spailes (+).
)Vertikāli uzspiediet uz gredzena E , lai to
labi nostiprinātu pret akumulatora bateriju.
)Uzskrūvējiet gredzenu, atbīdot novietojuma
kronšteinu, pēc tam nolaižot paliktni D.
)Ieslēdziet bojātās automašīnas star teri unļaujiet dzinējam darboties.
Ja dzinējs neiedarbojas uzreiz, izslēdziet
aizdedzi un nogaidiet brīdi, pirms mēģināt
vēlreiz. )Nogaidiet, līdz motors sāk strādāt
vienmērīgi, tad atvienojiet vadus.







Pirms pievienošanas
Pirms atvienot akumulatoru, pēc aizdedzes
izslēgšanas nogaidiet 2 minūtes.
Pirms atvienot akumulatoru, aizveriet lo
gus.


Pēc pieslēgšanas

Kad akumulators pieslēgts, pirms dzinēja
iedarbināšanas pagaidiet minūti, lai sāktu
darboties elektroniskās iekārtas. Ja pēc tam
šo ierīču darbā tomēr novēro
jami traucējumi,konsultējieties CITROËN pārstāvniecībā vaikvalificētā remontdarbnīcā.
Skatoties attiecīgo rubriku, jums pašiem jāiestata no jauna (atkarībā no versijas) :


- tālvadības pults,

- elektriski vadāmi gaismas necaurlaidīgi
pārse
gi,

- ...

297
7
Praktiskā informācija

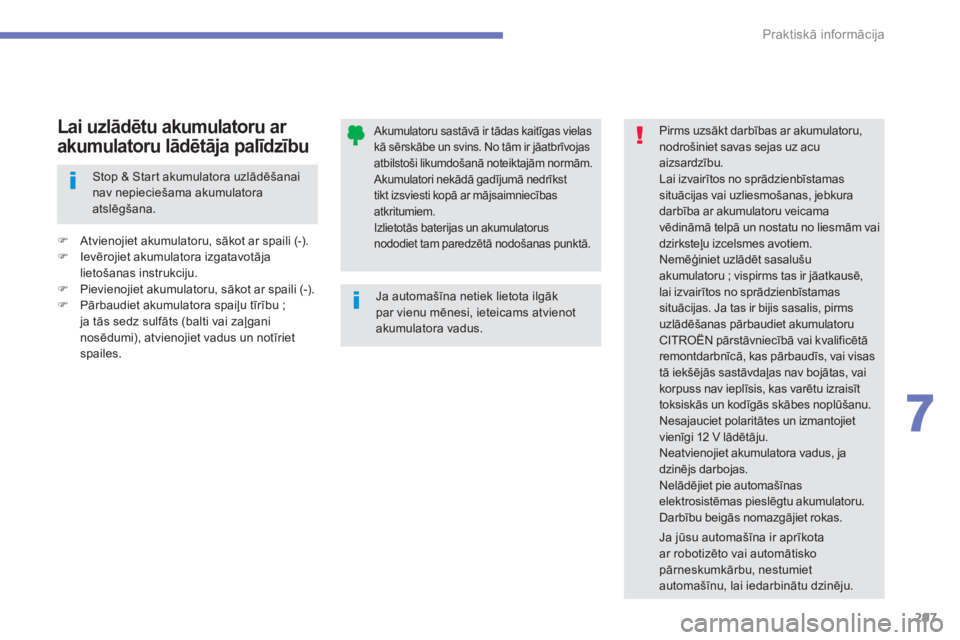

Akumulatoru sastāvā ir tādas kaitīgas vielaskā sērskābe un svins. No tām ir jāatbrīvojas
atbilstoši likumdošanā noteiktajām normām.Akumulatori nekād
— gadījumā nedrīksttikt izsviesti kopā ar mājsaimniecībasatkritumiem.Izlietotās baterijas un akumulatorus nododiet tam paredzētā nodošanas punktā.


Pirms uzsākt darbības ar akumulatoru, nodrošiniet savas sejas uz acu
aizsardzību. Lai izvairītos no sprādzienbīstamassituācijas vai uzliesmošanas, jebkuradarbība ar akumulatoru veicama vēdināmā telpā un nostatu no liesmām vaidzirksteļu izcelsmes avotiem.
Nemēģiniet uzlādēt sasalušu akumulatoru ; vispirms tas ir jāatkausē, lai izvairītos no sprādzienbīstamassituācijas. Ja tas ir bijis sasalis, pirmsuzlādēšanas pārbaudiet akumulatoru CITROËN pārstāvniecībā vai kvalificētāremontdarbnīcā, kas pārbaudīs, vai visas tā iekšēj
—s sastāvdaļas nav bojātas, vai korpuss nav ieplīsis, kas varētu izraisīt toksiskās un kodīg
—s skābes noplūšanu.
Nesajauciet polaritātes un izmantojiet
vienīgi 12 V lādētāju. Neatvienojiet akumulatora vadus, ja dzinējs darbojas.
Nelādējiet pie automašīnaselektrosistēmas pieslēgtu akumulatoru.
Darbību beigās nomazgājiet rokas.

Ja automašīna netiek lietota ilgākpar vienu mēnesi, ieteicams atvienotakumulatora vadus.
Ja jūsu automašīna ir aprīkota ar robotizēto vai automātiskopārneskumkārbu, nestumiet
automašīnu, lai iedarbinātu dzinēju.
Lai uzlādētu akumulatoru ar
akumulatoru lādētāja palīdzību
)Atvienojiet akumulatoru, sākot ar spaili (-). )Ievērojiet akumulatora izgatavotāja
lietošanas instrukciju.)Pievienojiet akumulatoru, sākot ar spaili (-). )Pārbaudiet akumulatora spaiļu tīrību ; ja tās sedz sulfāts (balti vai zaļganinosēdumi), atvienojiet vadus un notīriet spailes.


Stop & Star t akumulatora uzlādēšanainav nepieciešama akumulatora atslēgšana.

298
Praktiskā informācija


Izeja no režīma

Šo funkciju darbība tiks automātiski atjaunota, nākamo reizi izmantojot automašīnu.)
Lai nekavējoties atjaunotu šo funkciju
darbību, ieslēdziet aizdedzi un ļaujietdzinējam darboties :
- vismaz 10 minūtes, lai aprīko
jums varētu
darboties apmēram 5 minūtes ;
- vairāk par 10 minūtēm, lai tas varētu
darboties līdz 30 minūtēm.
Ievērojiet dzinēja iedarbināšanas laikus, lainodrošinātu pareizu akumulatora baterijasuzlādēšanos.
Neveiciet atkārtotus mēģinājumus unneturpiniet dzinēja iedarbināšanu, lai uzlādētu
akumulatora bateriju.
Ja akumulators ir izlādējies, automašīnu nav iespējams iedarbināt (skatīt sadaļu
"Akumulatora baterija").









Pārtraukšanas režīms
Sistēma, kas regulē atsevišķu funkciju
izmantošanu atkarībā no akumulatorā atliku
