sensor CITROEN C4 SPACETOURER 2014 Lietošanas Instrukcija (in Latvian)

14
Automašīnas īss apskats

Labi iekārtoties


Iekšējais atpakaļskata spogulis


Manuālais dienas/nakts režīms
1.Izvēlēties spoguļa "dienas" režīmu.
2. Atpakaļskata spoguļa regulēšana.


Automātiskais dienas/nakts režīms
A.
Gaismas sensors ar automātisku dienas/nakts re

30
Darbības kontrole
TaustiņšAtbilstošā funkcijaKomentāri
Diagnostic(Diagnostika) Pašreizējo brīdinājumu kopsavilkums.
Lane depar ture warning
(Neapzinātajoslas šķērsošana) Funkcijas aktivizēšana.
Parking sensors
(Palīgierīcenovietošanai stāvvietā) Funkcijas deaktivizēšana.
Inter-vehicle tim
e (Intervāls starp automašīnām) Funkcijas aktivizēšana.
Automatic headlamps
(Tālo gaismuautomātiska ieslēgšanās)Funkcijas aktivizēšana.

104
Komfor ts








Vent ilācija
Gaiss salonā ieplūst no ārpuses, caur atverēm pie vējstikla pamatnes vai cirkulē salona
iekšpusē.
Gaisa padeves regulēšana
Atkarībā no vadītāja izvēlētā režīma,
ieplūstošais gaiss tiek novirzīts :
- tieša gaisa padeve salonā (gaisa padeve),
- gaisa padeve apkures sistēmā (apkure),
- gaisa padeve dzesēšanas sistēmā (gaisakondicionētājs).

Slēdžu panelis
Šīs sistēmas komandpogas ir pieejamas,
izmantojot izvēlnes "Klimata kontrole" skārienjutīgo ekrānu A .
Vējstikla un aizmugurēj
— loga apsildes/atkausēšanas komandpogas atrodasskārienjutīg
— ekrāna kreisajā pusē.
1.Vējstikla apsildes vai atkausēšanas atveres.2.
Sānu lodziņu apsildes vai atkausēšanas atveres.
3.
Sānu logu apsildes vai atkausēšanas atveres.
Sānu ventilatori ir grozāmi un aizverami.
4.
Centrālās ventilācijas atveres.
5. Priekšējo pasažieru kāju zonas apsildesatveres.
6.2. rindas sānu ventilatori.
7
. 2. rindas pasažieru kāju zonas apsildes atveres. 8.Saules sensors.


Gaisa plūsmas virzība

105
3
Komfor ts

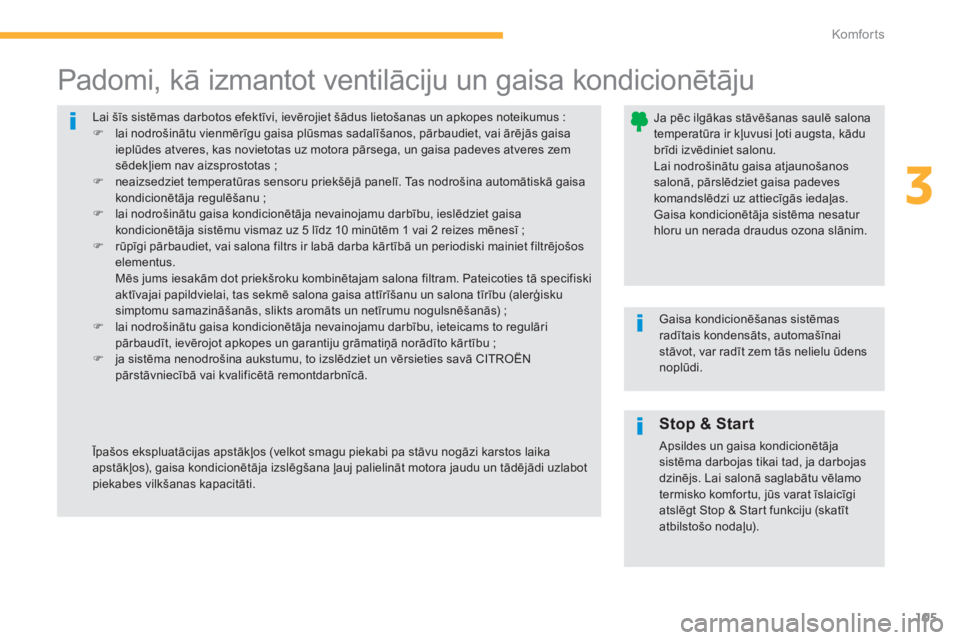

Lai šīs sistēmas darbotos efektīvi, ievērojiet šādus lietošanas un apkopes noteikumus :)
lai nodrošinātu vienmērīgu gaisa plūsmas sadalīšanos, pārbaudiet, vai ārēj
—s gaisaieplūdes atveres, kas novietotas uz motora pārsega, un gaisa padeves atveres zem
sēdekļiem nav aizsprostotas ;)
neaizsedziet temperatūras sensoru priekšēj
— panelī. Tas nodrošina automātiskā gaisa kondicionētāja regulēšanu ; )
lai nodrošinātu gaisa kondicionētāja nevainojamu darbību, ieslēdziet gaisakondicionētāja sistēmu vismaz uz 5 līdz 10 minūtēm 1 vai 2 reizes mēnesī ; )
rūpīgi pārbaudiet, vai salona filtrs ir labā darba kārtībā un periodiski mainiet filtrējošos elementus. Mēs jums iesakām dot priekšroku kombinētajam salona filtram. Pateicoties tā specifiski aktīvajai papildvielai, tas sekmē salona gaisa attīrīšanu un salona tīrību (alerģiskusimptomu samazināšanās, slikts aromāts un netīrumu nogulsnēšanās) ;)
lai nodrošinātu gaisa kondicionētāja nevainojamu darbību, ieteicams to regulāripārbaudīt, ievērojot apkopes un garantiju grāmatiņā norādīto kārtību ; )
ja sistēma nenodrošina aukstumu, to izslēdziet un vērsieties savā CITROËNpārstāvniecībā vai kvalificētā remontdarbnīcā.












Padomi, kā izmantot ventilāciju un gaisa kondicionētāju


Ja pēc ilgākas stāvēšanas saulē salonatemperatūra ir kļuvusi ļoti augsta, kādu brīdi izvēdiniet salonu.
Lai nodrošinātu gaisa atjaunošanos salonā, pārslēdziet gaisa padeveskomandslēdzi uz attiecīg
—s iedaļas. Gaisa kondicionētāja sistēma nesatur
hloru un nerada draudus ozona slānim.

Gaisa kondicionēšanas sistēmas radītais kondensāts, automašīnai stāvot, var radīt zem tās nelielu ūdens noplūdi.

Īpa

165
4
Vadīšana
PiktogrammaSaistītais paziņojumsKomentāri

"SYSTEM INACTIVE : Speed unsuitable" (Neaktīva sistēma - Nepiemērots ātrums)
Ja jūsu automašīnas ātrums ir ārpus darbības diapazona.Braucot ar nepiemērotu ātrumu, paziņojumu zonā parād
—s paziņojums gadījumā, ja ātrums ir nepiemērots (apmēram zem 70 km/h vai virs 150 km/h. Savukārt ātruma samazināšanas fāzē sistēma atslēdzas pie 45 km/h).
" S
ystème désactivé
" (Sistēma dezaktivēta) Dezaktivējot funkciju "DRIVING" rādījuma režīmā.
SYSTEM INACTIVE : Visibilit
yreduced (Sistēma neaktīva -Ierobežota redzamība)
Ja sensors nespēj pareizi atpazīt priekšā braucošo automašīnu (slikti laika apstākļi, nepareizi noregulēts sensors), sistēma automātiski atslēdzas gaidīšanas stāvoklī.

186
Vadīšana









Neredzamo zonu uzraudzīšana

Attiecīg
—s puses atpakaļskata spogulī diode
iedegas fiksētā režīmā :


- uzreiz, ja automašīna atrodas blakus ;

- apmēram pēc 1 sekundes, ja cita
automašīna lēnām veic apdzīšanu. Pirms izveido
jusies bīstama situācija, šī
vadīšanas palīgsistēma brīdina vadītāju, ja
viņa automašīnas neredzamajā zonā (zona,
kas neatrodas vadītāja redzeslokā) atrodas citaautomašīna. Priekšē
jos un aizmugurējos buferos esošiesensori uzrauga neredzamās zonas.


Šī sistēma paredzēta, lai uzlabotu vadīšanas drošību, bet tā nekādā gadījumā neaizvieto neārējo, ne iekšējo atpakaļskata spoguļu lietošanu. Vadītājam tāpat ir nepārtraukti jāuzrauga ceļu satiksme, jāaprēķina aptuvenais attālums un braukšanas ātrums attiecībā pret citām automašīnām, un pirms braukšanas joslas maiņas jāizvērtē to manevri.
Neredzamo zonu uzraudzīšanas sistēma nekad nevar aizvietot vadītāja uzmanību un atbildību.
Šīs funkcija aktivizējama pie ieslēgtas
aizdedzes izvēlnē "Palīdzība vadīšanā".
)
Ieslēdzot aizdedzi vai dzinējam
darbojoties, lai aktivizētu funkciju,
nospiediet šo pogu. Iedegas diode.
Šī si
gnāllampiņa iedegas
mērinstrumentu panelī.

188
Vadīšana

Lai funkciju atslēgtu, no jauna
nospiediet po
gu. Diode nodziest.Darbības traucē
jumu gadījumā
dažas sekundes mirgo pogas diode,
tad tā nodziest.

Darbības traucējumi

Konsultējieties CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
Sistēma atslēgsies automātiski, jabūs pievienota CITROËN ser tificēta piekabe.


Sistēmas darbību var īslaicīgi traucētdažādi laika apstākļi (lietus, sals).
Atsevišķos gadījumos braucot paslapju ceļu vai izbraucot no sausaszonas slapjā zonā, var tikt doti viltusbrīdinājumi (piemēram, ūdens pilienu nosēdumi uz detektoriem var tikt interpretēti kā automašīnas).
Sliktā laikā vai ziemā pārliecinieties, lai sensori nebūtu pārklāti ar sniegu, dubļiem vai netīrumiem. Sekojiet, lai brīdinājuma elementi uz atpakaļskata spoguļiem, kā arī uzpriekšējiem un aizmugurējiem buferiem detektēšanas zonas netiktu pārklātas ne ar uzlīmēm, ne citiem priekšmetiem, jo tas varētu radīt sistēmas darbībastraucējumus. Pēc aizdedzes ieslē
gšanas sistēmas stāvoklis saglabājas atmiņā.
Mazgāšana ar augstspiedienastrūklu
Savas automašīnas mazgāšanas laikāsensoriem nevērsiet strūklu tuvāk par 30 cm.

189
4
Vadīšana

Šī funkcija ar buferī iestrādāto sensoru palīdzību jums ziņo par tā uztveres zonānonākuša traucēkļa (cilvēks, automašīna, koks,
barjera...) tuvumu.
Atsevišķi traucēkļi (ceļa stabs, ietves
apmale...), kuri pamanīti manevra sākumā,manevra beigās var vairs netikt uzrādīti, tiem nonākot zem uztver

190
Vadīšana
Priekšēj
— palīgierīce
novietošanai stāvvietā

Skaņas signāls tiek atskaņots caur skaļruņiem(priekšējiem vai aizmugurējiem) un ļauj konstatēt šķērsli automašīnas priekšā vai aizmugurē.

Funkcija automātiski tiks deaktivizēta,velkot piekabi vai uzstādot velosipēduturētāju uz piekabes āķa (ar piekabi aprīkota automašīna, kas uzstādīta atbilstoši ražotāja norādēm).

Sliktos laika apstākļos vai ziemā pārbaudiet, lai sensori nebūtu pārklāti ar dubļiem, apledojumu vai sniegu.Ieslēdzot atpakaļgaitu, par to, ka sensori varētu būt netīri, jums ziņosskaņas signāls (garš signāls).
Atsevišķi skaņas avoti (motocikls,smagā automašīna, pneimatiskaisāmurs) var pārmākt palīdzības sistēmas automašīnas novietošanai stāvvietāskaņas signālu. Papildus aizmu
gurējai palīgierīcei novietošanaistāvvietā, priekšēj
— palīgierīce novietošanai stāvvietā iedarbojas līdzko tiek uztverts šķērslis automašīnas priekšpusē un automašīnasātrums samazinās līdz 10 km/h.
Priekšēj
— palīgierīce novietošanai stāvvietā
izslēdzas, ja automašīna stāv vairāk nekā3 sekundes ar ieslēgtu pārnesumu braukšanai
uz priekšu, ja šķērslis vairs netiek uztverts vai
līdzko automašīnas ātrums pārsniedz 10 km/h.


Priekšēj
—s un aizmugurēj
—s palīgierīces novietošanai
stāvvietā ieslēgšana / izslēgšana

Funkcija izslēdzama, izmantojot skārienjūtīg
—ekrāna izvēlni "Palīdzība vadīšanā".


Funkcijas traucējumi
Sistēmas darbības traucējumu gadījumā, pārslēdzot atpakaļgaitu,
mērinstrumentu panelī iedegas
šī si
gnāllampiņa un/vai parādās
paziņojums kopā ar skaņas signālu (īss signāls).
Konsultē
jieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.)Nospiediet šo pogu. Iedegaspogas diode.
Vēlreiz nospiežot šo po
gu, funkcija tiek
ieslēgta. Pogas diode nodziest.
Mazgāšana ar augstspiedienastrūklu
Mazgājot savu automašīnu, nevērsietstrūklu uz sensoriem tuvāk par 30 cm.
Park Assist funkcijas darbības laikā, mērot pieejamo vietu, novietošanas palīgierīce stāvvietā atslēdzas. Skatī sadaļu "Park assist".

194
Vadīšana






Park assist
Šī ir aktīvā palīgsistēma automašīnas novietošanai stāvvietā, kas nosaka stāvvietas
lielumu un pēc tam vada stūres sistēmu, lai
šajā stāvvietā novietotu automašīnu.Tā kontrolē stūri, bet vadītājs tikmēr kontrolē akcelerāciju, bremzēšanu, pārnesumus
un sajūgu (manuālai pārnesumkārbai).Automašīnas novietošanas iebraukšanas un
izbraukšanas fāzes laikā sistēma informē
vadītāju ar vizuāliem rādījumiem un skaņas signāliem, lai manevrs noritētu drošāk. Var
būt nepieciešami vairāki manevri turpgaitā unatpakaļgaitā.


Manevru laikā stūre ātri griežas, tāpēc neturiet stūri un nelieciet rokas starp stūres stieņiem un uzmaniet brīvi
krītošu apģērbu, šalles, rokas somiņas.Pastāv savainojuma risks.


Ja sistēma "Park assist" ir aktivizēta, tā neļauj pārslēgties "STOP&STA RT" STOP režīmā. STOP režīmā "Park assist" dzinēju iedarbina no jauna.

Sistēma "Park assist" nekādā gadījumā nevar aizstāt vadītāja uzmanību un atbildību.
Vadītājam jāsaglabā kontrole pār savu automašīnu, pārliecinoties, ka manevralaikā vieta joprojām ir brīva. Atsevišķos gadījumos sensori var nekonstatēt nelielus šķēršļus, kas atrodas neredzamajā zonā.
Vadītājs jebkurā brīd
¯, satverot stūri, var pārņemt stūres vadību.


Park assist sistēma palīdz veikt iebraukšanas un izbraukšanas manevrus,novietojot automašīnu stāvvietā starp 2 automašīnām paralēli ietvei :



- stāvvieta paralēli ietvei ;

- izbraukšana no stāvvietas ;

- stāvvieta perpendikulāri ietvei.

Park assist sniedz palīdzību ne vairāk kā 4 manevru ciklos. Pēc šiem 4 cikliemfunkcijas atslēdzas. Ja jūs uzskatāt, ka jūsu automašīna nav pareizi novietota, jums jāpārņem stūres vadība un jāveic nepieciešamais manevrs.


Funkcija Park assist nedarbojas, jadzinēja darbība ir apturēta.
