CITROEN C4 SPACETOURER 2018 Kezelési útmutató (in Hungarian)

19
C4-Picasso-II_hu_Chap01_instruments-bord_ed02-2016
A műszercsoport személyre szabható. A kiválasztott kijelzési módtól függően egyes információkat el lehet rejteni.

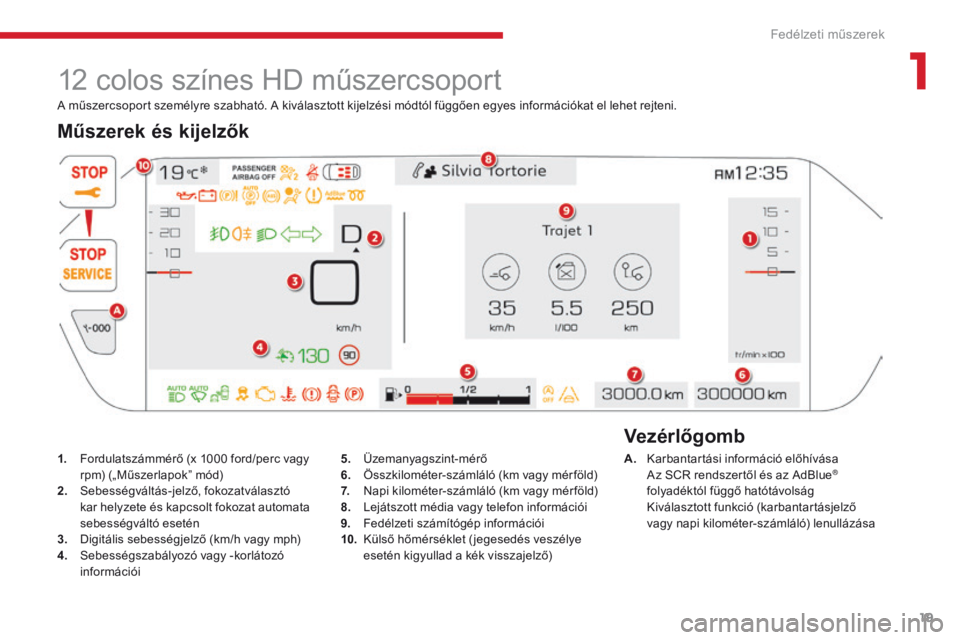

12 colos színes HD műszercsoport
1. Fordulatszámmérő (x 1000 ford/perc vagy rpm) („Műszerlapok” mód)
2.
S

ebességváltás-jelző, fokozatválasztó
kar helyzete és kapcsolt fokozat automata
sebességváltó esetén
3.
D

igitális sebességjelző (km/h vagy mph)
4.
S

ebességszabályozó vagy -korlátozó
információi A. K
arbantartási információ előhívása A
z SCR rendszertől és az AdBlue®
folyadéktól függő hatótávolság
K

iválasztott funkció (karbantartásjelző
vagy napi kilométer-számláló) lenullázása
Vezérlőgomb
Műszerek és kijelzők
5. Üzemanyagszint-mérő
6. Ö
sszkilométer-számláló (km vagy mér föld)
7.
N

api kilométer-számláló (km vagy mér föld)
8.
L

ejátszott média vagy telefon információi
9.
F

edélzeti számítógép információi
10.
K

ülső hőmérséklet ( jegesedés veszélye
esetén kigyullad a kék visszajelző)
1
Fedélzeti műszerek

20
C4-Picasso-II_hu_Chap01_instruments-bord_ed02-2016

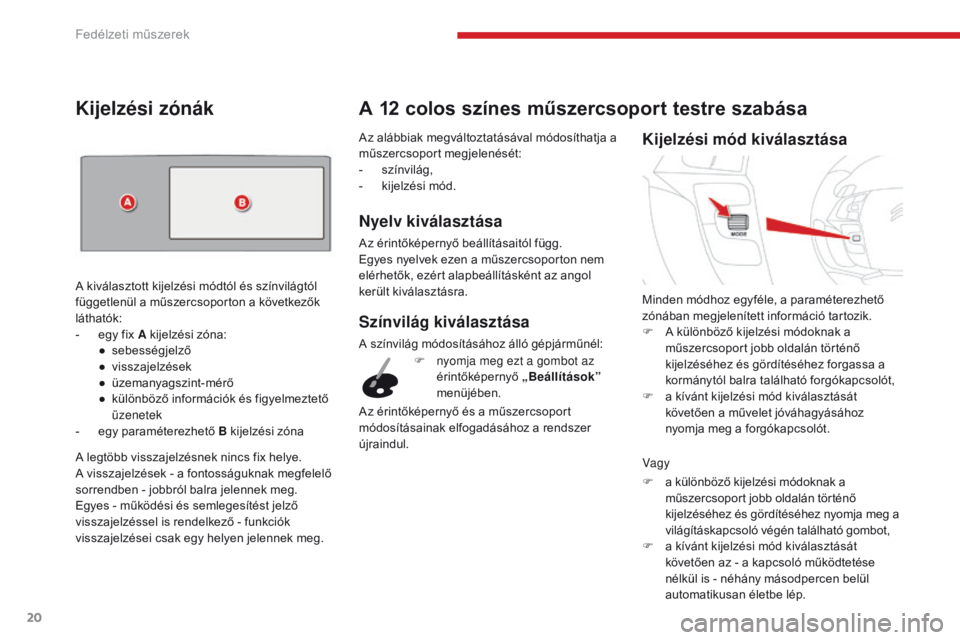

Az alábbiak megváltoztatásával módosíthatja a
műszercsoport megjelenését:
-
s
zínvilág,
-

k
ijelzési mód.
Nyelv kiválasztása
Az érintőképernyő beállításaitól függ.
Egyes nyelvek ezen a műszercsoporton nem
elérhetők, ezért alapbeállításként az angol
került kiválasztásra. Minden módhoz egyféle, a paraméterezhető
zónában megjelenített információ tartozik.
F

A k
ülönböző kijelzési módoknak a
műszercsoport jobb oldalán történő
kijelzéséhez és gördítéséhez forgassa a
kormánytól balra található forgókapcsolót,
F

a k
ívánt kijelzési mód kiválasztását
követően a művelet jóváhagyásához
nyomja meg a forgókapcsolót.
A 12 colos színes műszercsoport testre szabása
Kijelzési mód kiválasztása
Vagy
Kijelzési zónák
A kiválasztott kijelzési módtól és színvilágtól
függetlenül a műszercsoporton a következők
láthatók:
-

e
gy fix A kijelzési zóna:
●
seb

ességjelző
●
v

isszajelzések
●
ü

zemanyagszint-mérő
●

k
ülönböző információk és figyelmeztető
üzenetek
-

e
gy paraméterezhető B kijelzési zóna
A legtöbb visszajelzésnek nincs fix helye.
A visszajelzések - a fontosságuknak megfelelő
sorrendben - jobbról balra jelennek meg.
Egyes - működési és semlegesítést jelző
visszajelzéssel is rendelkező - funkciók
visszajelzései csak egy helyen jelennek meg.
Színvilág kiválasztása
A színvilág módosításához álló gépjárműnél:
F
a k
ülönböző kijelzési módoknak a
műszercsoport jobb oldalán történő
kijelzéséhez és gördítéséhez nyomja meg a
világításkapcsoló végén található gombot,
F

a k
ívánt kijelzési mód kiválasztását
követően az - a kapcsoló működtetése
nélkül is - néhány másodpercen belül
automatikusan életbe lép.
F

n
yomja meg ezt a gombot az
érintőképernyő „Beállítások”
menüjében.
Az érintőképernyő és a műszercsoport
módosításainak elfogadásához a rendszer
újraindul.
Fedélzeti műszerek

21
C4-Picasso-II_hu_Chap01_instruments-bord_ed02-2016

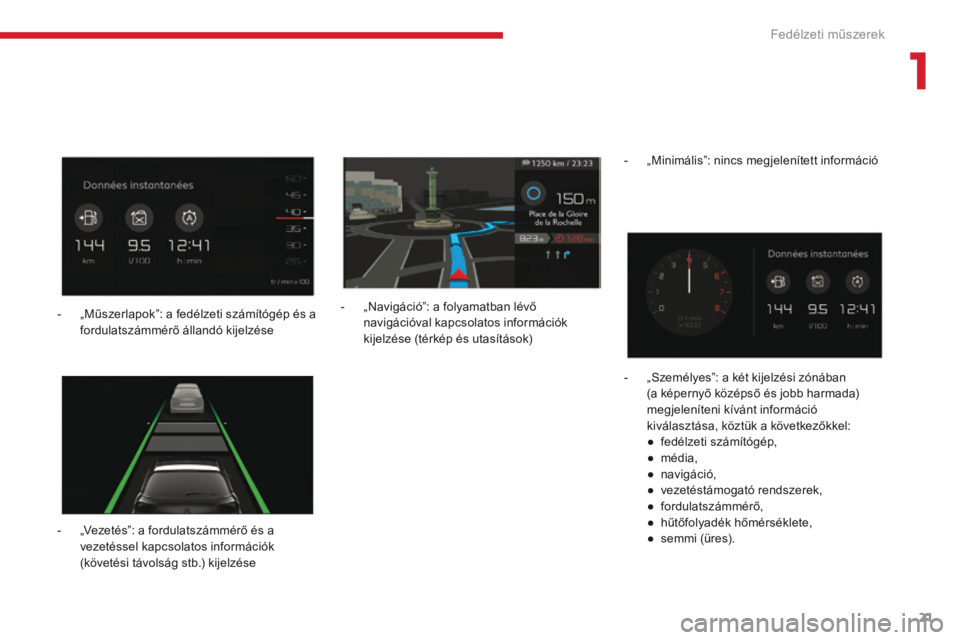

- „Vezetés”: a fordulatszámmérő és a vezetéssel kapcsolatos információk
(követési távolság stb.) kijelzése -

„
Navigáció”: a folyamatban lévő
navigációval kapcsolatos információk
kijelzése (térkép és utasítások) -
„
Minimális”: nincs megjelenített információ
-
„
Személyes”: a két kijelzési zónában
(a képernyő középső és jobb harmada)
megjeleníteni kívánt információ
kiválasztása, köztük a következőkkel:
●
f
edélzeti számítógép,
●
m
édia,
●
n
avigáció,
●
v
ezetéstámogató rendszerek,
●
fo
rdulatszámmérő,
● h űtőfolyadék hőmérséklete,
● s emmi (üres).
-

„
Műszerlapok”: a fedélzeti számítógép és a
fordulatszámmérő állandó kijelzése
1
Fedélzeti műszerek

22
C4-Picasso-II_hu_Chap01_instruments-bord_ed02-2016

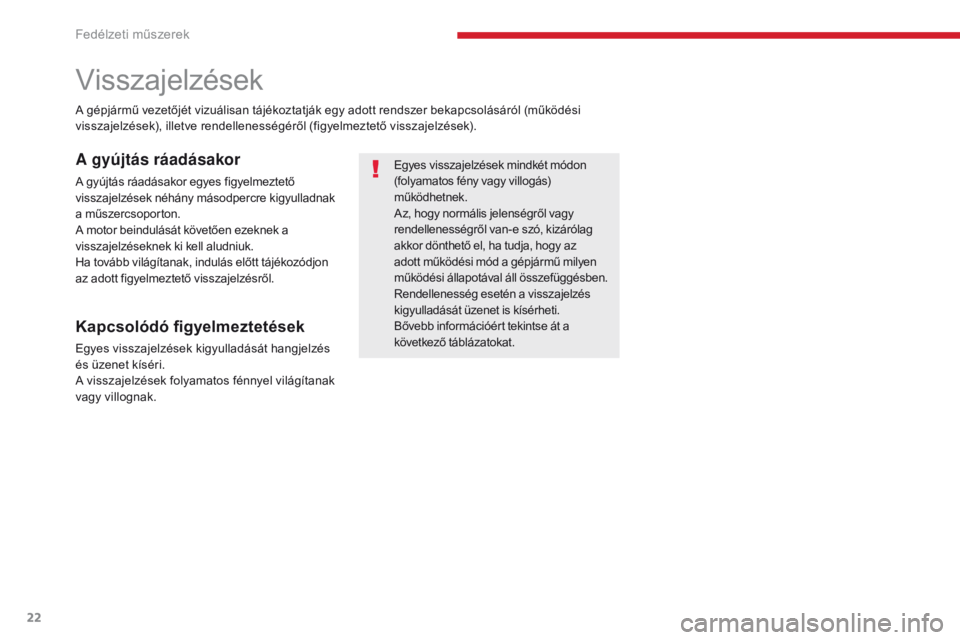

Visszajelzések
Egyes visszajelzések mindkét módon
(folyamatos fény vagy villogás)
működhetnek.
Az, hogy normális jelenségről vagy
rendellenességről van-e szó, kizárólag
akkor dönthető el, ha tudja, hogy az
adott működési mód a gépjármű milyen
működési állapotával áll összefüggésben.
Rendellenesség esetén a visszajelzés
kigyulladását üzenet is kísérheti.
Bővebb információért tekintse át a
következő táblázatokat.
A gépjármű vezetőjét vizuálisan tájékoztatják egy adott rendszer bekapcsolásáról (működési
visszajelzések), illetve rendellenességéről (figyelmeztető visszajelzések).A gyújtás ráadásakor
A gyújtás ráadásakor egyes figyelmeztető
visszajelzések néhány másodpercre kigyulladnak
a műszercsoporton.
A motor beindulását követően ezeknek a
visszajelzéseknek ki kell aludniuk.
Ha tovább világítanak, indulás előtt tájékozódjon
az adott figyelmeztető visszajelzésről.
Kapcsolódó figyelmeztetések
Egyes visszajelzések kigyulladását hangjelzés
és üzenet kíséri.
A visszajelzések folyamatos fénnyel világítanak
vagy villognak.
Fedélzeti műszerek

23
C4-Picasso-II_hu_Chap01_instruments-bord_ed02-2016

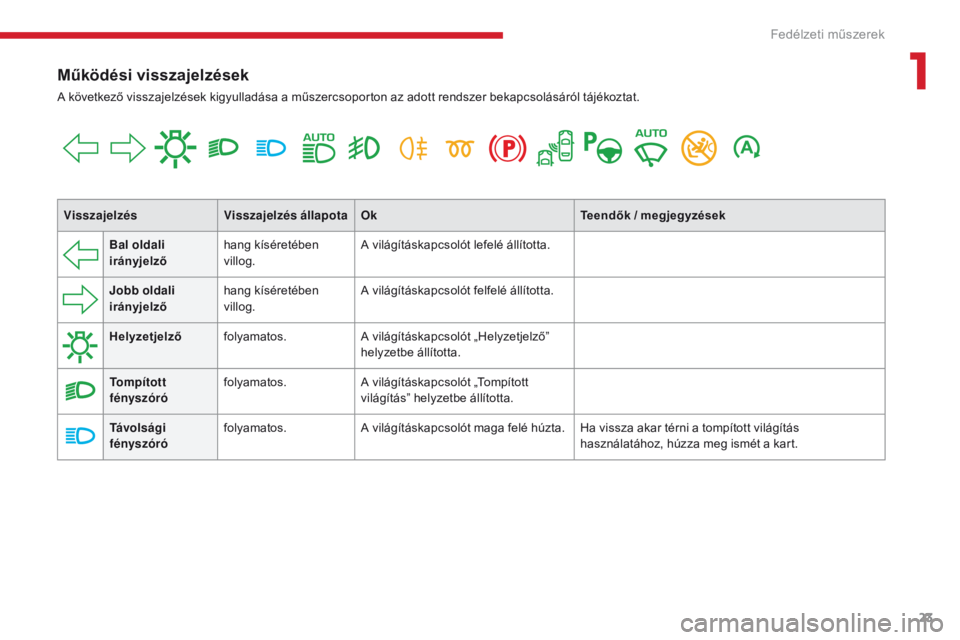

Működési visszajelzések
A következő visszajelzések kigyulladása a műszercsoporton az adott rendszer bekapcsolásáról tájékoztat.Visszajelzés Visszajelzés állapotaOk Teendők / megjegyzések
Bal oldali
irányjelző hang kíséretében
villog. A világításkapcsolót lefelé állította.
Jobb oldali
irányjelző hang kíséretében
villog. A világításkapcsolót felfelé állította.
Helyzetjelző folyamatos. A világításkapcsolót „Helyzetjelző”
helyzetbe állította.
Tompított
fényszóró folyamatos.
A világításkapcsolót „Tompított
világítás” helyzetbe állította.
Távo l s á g i
fényszóró folyamatos.
A világításkapcsolót maga felé húzta. Ha vissza akar térni a tompított világítás
használatához, húzza meg ismét a kart.
1
Fedélzeti műszerek

24
C4-Picasso-II_hu_Chap01_instruments-bord_ed02-2016

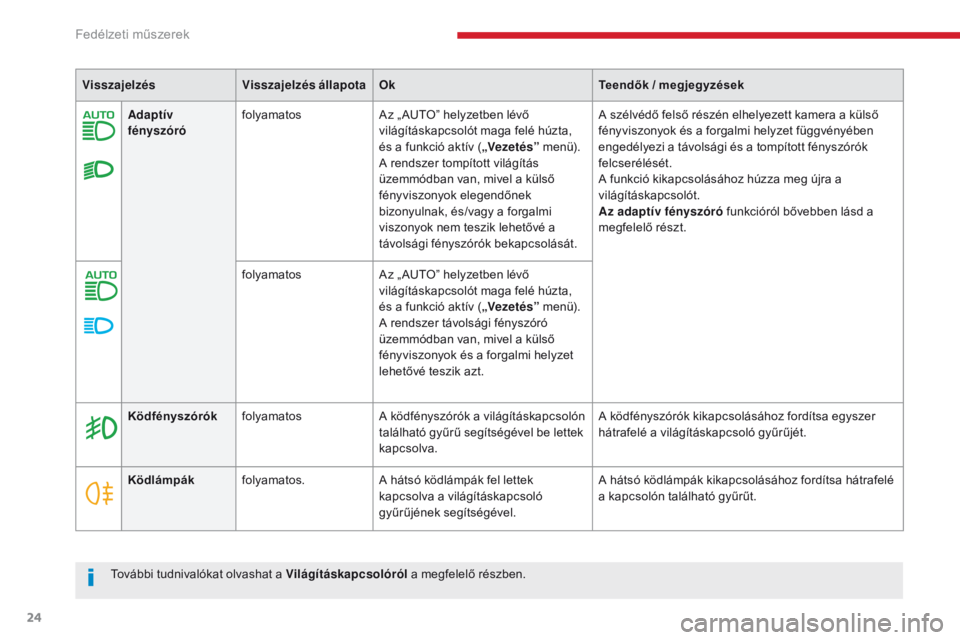

Adaptív
fényszórófolyamatos
Az „ AUTO” helyzetben lévő
világításkapcsolót maga felé húzta,
és a funkció aktív („Vezetés” m e nü).
A rendszer tompított világítás
üzemmódban van, mivel a külső
fényviszonyok elegendőnek
bizonyulnak, és/vagy a forgalmi
viszonyok nem teszik lehetővé a
távolsági fényszórók bekapcsolását. A szélvédő felső részén elhelyezett kamera a külső
fényviszonyok és a forgalmi helyzet függvényében
engedélyezi a távolsági és a tompított fényszórók
felcserélését.
A funkció kikapcsolásához húzza meg újra a
világításkapcsolót.
Az
adaptív fényszóró funkcióról bővebben lásd a
megfelelő részt.
folyamatos Az „ AUTO” helyzetben lévő
világításkapcsolót maga felé húzta,
és a funkció aktív („Vezetés” m e nü).
A rendszer távolsági fényszóró
üzemmódban van, mivel a külső
fényviszonyok és a forgalmi helyzet
lehetővé teszik azt.
Visszajelzés
Visszajelzés állapotaOk Teendők / megjegyzések
Ködlámpák folyamatos. A hátsó ködlámpák fel lettek
kapcsolva a világításkapcsoló
gyűrűjének segítségével. A hátsó ködlámpák kikapcsolásához fordítsa hátrafelé
a kapcsolón található gyűrűt.
Ködfényszórók
folyamatos A ködfényszórók a világításkapcsolón
található gyűrű segítségével be lettek
kapcsolva. A ködfényszórók kikapcsolásához fordítsa egyszer
hátrafelé a világításkapcsoló gyűrűjét.
További tudnivalókat olvashat a Vil ágításkapcsolóról a megfelelő részben.
Fedélzeti műszerek

25
C4-Picasso-II_hu_Chap01_instruments-bord_ed02-2016

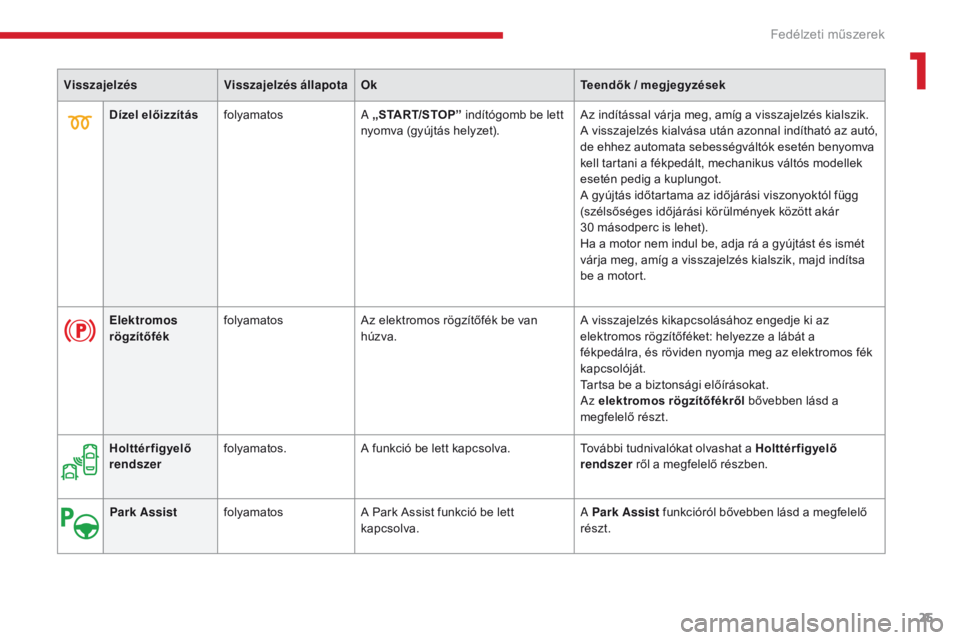

VisszajelzésVisszajelzés állapotaOk Teendők / megjegyzések
Elektromos
rögzítőfék folyamatos
Az elektromos rögzítőfék be van
húzva. A visszajelzés kikapcsolásához engedje ki az
elektromos rögzítőféket: helyezze a lábát a
fékpedálra, és röviden nyomja meg az elektromos fék
kapcsolóját.
Tartsa be a biztonsági előírásokat.
Az elektromos rögzítőfékről
bővebben lásd a
megfelelő részt.
Dízel előizzítás
folyamatos A „START/STOP” indítógomb be lett
nyomva (gyújtás helyzet). Az indítással várja meg, amíg a visszajelzés kialszik.
A visszajelzés kialvása után azonnal indítható az autó,
de ehhez automata sebességváltók esetén benyomva
kell tartani a fékpedált, mechanikus váltós modellek
esetén pedig a kuplungot.
A gyújtás időtartama az időjárási viszonyoktól függ
(szélsőséges időjárási körülmények között akár
30
másodperc is lehet).
Ha a motor nem indul be, adja rá a gyújtást és ismét
várja meg, amíg a visszajelzés kialszik, majd indítsa
be a motort.
Holttérfigyelő
rendszer folyamatos.
A funkció be lett kapcsolva. További tudnivalókat olvashat a Holttérfigyelő
rendszer ről a megfelelő részben.
Park Assist folyamatos A Park Assist funkció be lett
kapcsolva. A Park Assist
funkcióról bővebben lásd a megfelelő
részt.
1
Fedélzeti műszerek

26

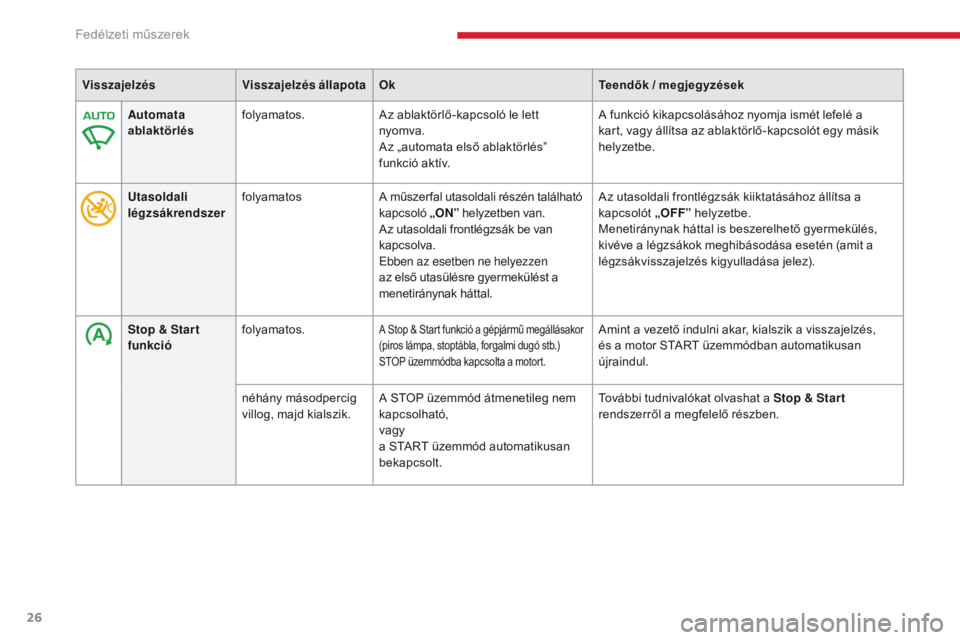

C4-Picasso-II_hu_Chap01_instruments-bord_ed02-2016
VisszajelzésVisszajelzés állapotaOk Teendők / megjegyzések
Automata
ablaktörlés folyamatos.
Az ablaktörlő-kapcsoló le lett
nyomva.
Az „automata első ablaktörlés”
funkció aktív. A funkció kikapcsolásához nyomja ismét lefelé a
kart, vagy állítsa az ablaktörlő-kapcsolót egy másik
helyzetbe.
Utasoldali
légzsákrendszer folyamatos
A műszer fal utasoldali részén található
kapcsoló „ON” helyzetben van.
Az utasoldali frontlégzsák be van
kapcsolva.
Ebben az esetben ne helyezzen
az első utasülésre gyermekülést a
menetiránynak háttal. Az utasoldali frontlégzsák kiiktatásához állítsa a
kapcsolót
„OFF” helyzetbe.
Menetiránynak háttal is beszerelhető gyermekülés,
kivéve a légzsákok meghibásodása esetén (amit a
légzsákvisszajelzés kigyulladása jelez).
Stop & Star t
funkció folyamatos.
A Stop & Start funkció a gépjármű megállásakor
(piros lámpa, stoptábla, forgalmi dugó stb.)
STOP üzemmódba kapcsolta a motort.Amint a vezető indulni akar, kialszik a visszajelzés,
és a motor START üzemmódban automatikusan
újraindul.
néhány másodpercig
villog, majd kialszik. A STOP üzemmód átmenetileg nem
kapcsolható,
vagy
a START üzemmód automatikusan
bekapcsolt. További tudnivalókat olvashat a Stop & Star t
rendszerről a megfelelő részben.
Fedélzeti műszerek

27

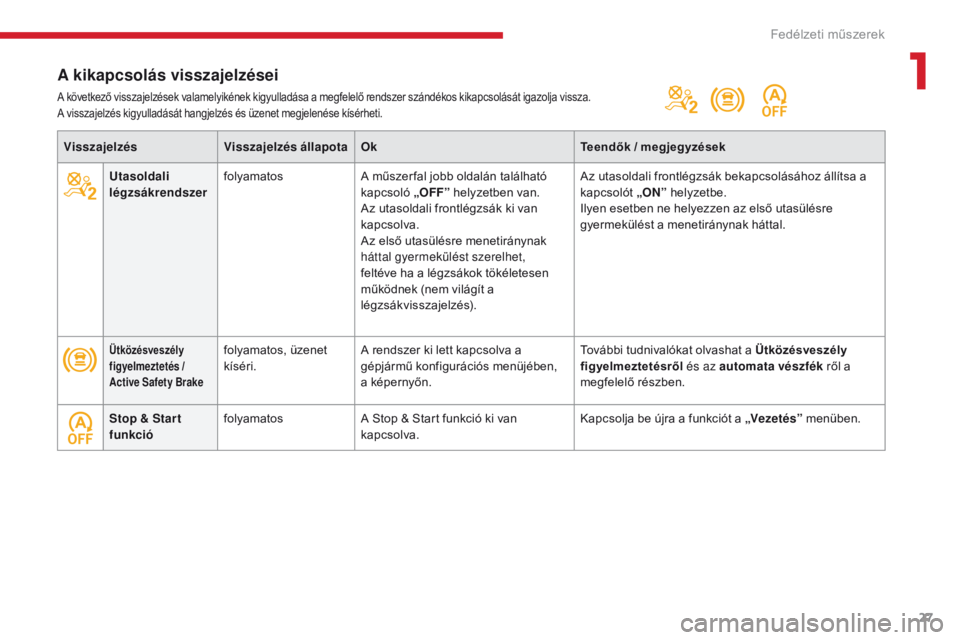

C4-Picasso-II_hu_Chap01_instruments-bord_ed02-2016
VisszajelzésVisszajelzés állapotaOk Teendők / megjegyzések
Utasoldali
légzsákrendszer folyamatos
A műszer fal jobb oldalán található
kapcsoló „OFF” helyzetben van.
Az utasoldali frontlégzsák ki van
kapcsolva.
Az első utasülésre menetiránynak
háttal gyermekülést szerelhet,
feltéve ha a légzsákok tökéletesen
működnek (nem világít a
légzsákvisszajelzés). Az utasoldali frontlégzsák bekapcsolásához állítsa a
kapcsolót
„ON” helyzetbe.
Ilyen esetben ne helyezzen az első utasülésre
gyermekülést a menetiránynak háttal.
Ütközésveszély
figyelmeztetés /
Active Safety Brakefolyamatos, üzenet
kíséri. A rendszer ki lett kapcsolva a
gépjármű konfigurációs menüjében,
a képernyőn. További tudnivalókat olvashat a Ütközésveszély
figyelmeztetésről
és az automata vészfék ről a
megfelelő részben.
Stop & Star t
funkció folyamatos
A Stop & Start funkció ki van
kapcsolva. Kapcsolja be újra a funkciót a „Vezetés”
menüben.
A kikapcsolás visszajelzései
A következő visszajelzések valamelyikének kigyulladása a megfelelő rendszer szándékos kikapcsolását igazolja vissza.
A visszajelzés kigyulladását hangjelzés és üzenet megjelenése kísérheti.
1
Fedélzeti műszerek

28
C4-Picasso-II_hu_Chap01_instruments-bord_ed02-2016

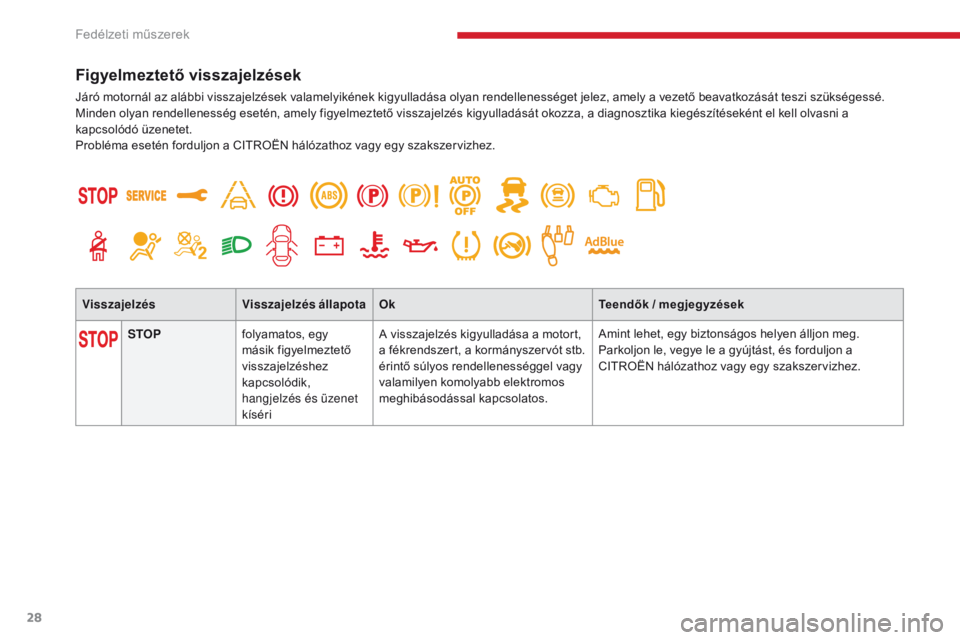

Figyelmeztető visszajelzések
Járó motornál az alábbi visszajelzések valamelyikének kigyulladása olyan rendellenességet jelez, amely a vezető beavatkozását teszi szükségessé.
Minden olyan rendellenesség esetén, amely figyelmeztető visszajelzés kigyulladását okozza, a diagnosztika kiegészítéseként el kell olvasni a
kapcsolódó üzenetet.
Probléma esetén forduljon a CITROËN hálózathoz vagy egy szakszervizhez.Visszajelzés Visszajelzés állapotaOk Teendők / megjegyzések
STOP folyamatos, egy
másik figyelmeztető
visszajelzéshez
kapcsolódik,
hangjelzés és üzenet
kíséri A visszajelzés kigyulladása a motort,
a fékrendszert, a kormányszervót stb.
érintő súlyos rendellenességgel vagy
valamilyen komolyabb elektromos
meghibásodással kapcsolatos.
Amint lehet, egy biztonságos helyen álljon meg.
Parkoljon le, vegye le a gyújtást, és forduljon a
CITROËN hálózathoz vagy egy szakszervizhez.
Fedélzeti műszerek
