CITROEN C4 SPACETOURER 2018 Kezelési útmutató (in Hungarian)

299
C4-Picasso-II_hu_Chap08_en-cas-panne_ed02-2016
F Illessze a csatlakozót a szerszámos doboz fedelén található nyílásba (B - C) . F

V
ezesse be a központosítót a kerékagyba.
F
H
elyezze a kerék /doboz egységet a
gépjármű hátsó része alá.
F
I
gazítsa a pótkereket a szerszámos doboz
(D) fölé. F

A m
eghajtóanyát a kerékkulcs és a toldat
segítségével kicsavarva, emelje be a
kerék /doboz egységet a gépjármű alá.
F
H
úzza meg teljesen a csavart. Ha a kábel
teljesen feltekeredett, megszűnik az
ellenállás.
F
E
llenőrizze, hogy a kerék tökéletesen
illeszkedik-e a padlólemezhez.
F
Á
llítsa fel a kereket.
F
H
úzza át a csatlakozót a kerékagyon (A)
.
8

300
C4-Picasso-II_hu_Chap08_en-cas-panne_ed02-2016

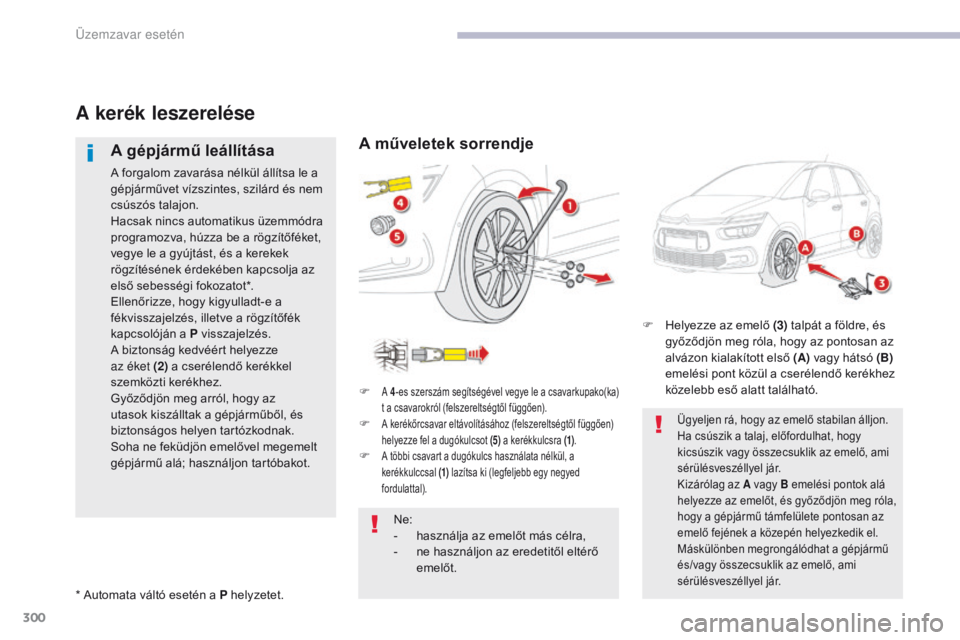

A kerék leszerelése
A gépjármű leállítása
A forgalom zavarása nélkül állítsa le a
gépjárművet vízszintes, szilárd és nem
csúszós talajon.
Hacsak nincs automatikus üzemmódra
programozva, húzza be a rögzítőféket,
vegye le a gyújtást, és a kerekek
rögzítésének érdekében kapcsolja az
első sebességi fokozatot*.
Ellenőrizze, hogy kigyulladt-e a
fékvisszajelzés, illetve a rögzítőfék
kapcsolóján a P visszajelzés.
A biztonság kedvéért helyezze
az éket (2) a cserélendő kerékkel
szemközti kerékhez.
Győződjön meg arról, hogy az
utasok kiszálltak a gépjárműből, és
biztonságos helyen tartózkodnak.
Soha ne feküdjön emelővel megemelt
gépjármű alá; használjon tartóbakot.
A műveletek sorrendje
F A 4 -es szerszám segítségével vegye le a csavarkupako(ka)
t a csavarokról (felszereltségtől függően).
F A kerékőrcsavar eltávolításához (felszereltségtől függően)
helyezze fel a dugókulcsot (5) a kerékkulcsra (1).
F A többi csavart a dugókulcs használata nélkül, a
kerékkulccsal (1) lazítsa ki (legfeljebb egy negyed
fordulattal).
* Automata váltó esetén a P helyzetet. N e:
-
h
asználja az emelőt más célra,
-
n
e használjon az eredetitől eltérő
emelőt. F
H
elyezze az emelő (3)
talpát a földre, és
győződjön meg róla, hogy az pontosan az
alvázon kialakított első (A) vagy hátsó (B)
emelési pont közül a cserélendő kerékhez
közelebb eső alatt található.
Ügyeljen rá, hogy az emelő stabilan álljon.
Ha csúszik a talaj, előfordulhat, hogy
kicsúszik vagy összecsuklik az emelő, ami
sérülésveszéllyel jár.
Kizárólag az A vagy B emelési pontok alá
helyezze az emelőt, és győződjön meg róla,
hogy a gépjármű támfelülete pontosan az
emelő fejének a közepén helyezkedik el.
Máskülönben megrongálódhat a gépjármű
és/vagy összecsuklik az emelő, ami
sérülésveszéllyel jár.

301
C4-Picasso-II_hu_Chap08_en-cas-panne_ed02-2016

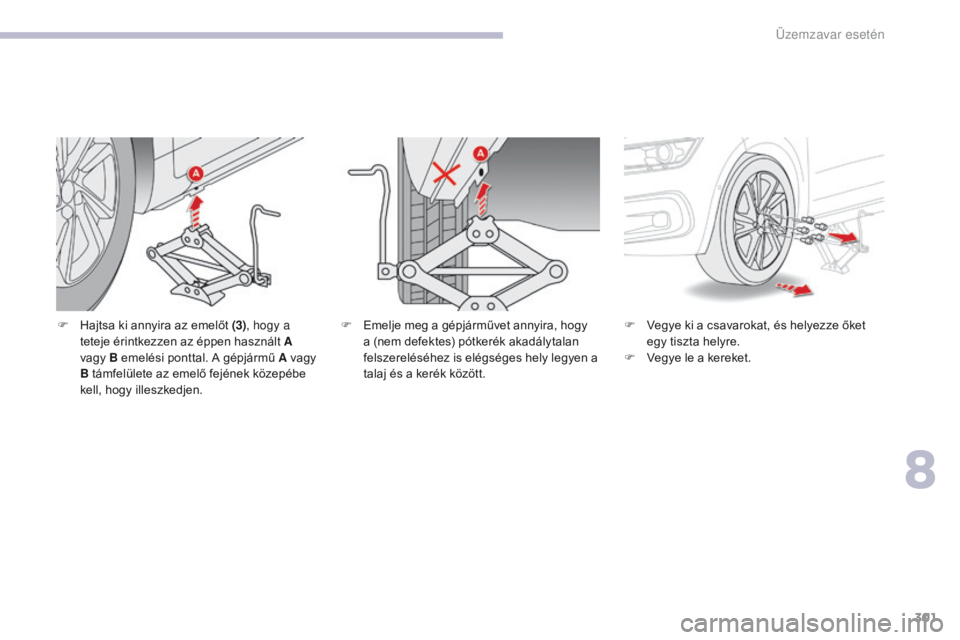

F Hajtsa ki annyira az emelőt (3), hogy a
teteje érintkezzen az éppen használt A
vagy B emelési ponttal. A gépjármű A vagy
B támfelülete az emelő fejének közepébe
kell, hogy illeszkedjen. F
V egye ki a csavarokat, és helyezze őket
egy tiszta helyre.
F

V
egye le a kereket.
F
E melje meg a gépjárművet annyira, hogy
a (nem defektes) pótkerék akadálytalan
felszereléséhez is elégséges hely legyen a
talaj és a kerék között.
8

302
C4-Picasso-II_hu_Chap08_en-cas-panne_ed02-2016
A kerék felszerelése
F Engedje le teljesen a gépjárművet.
F H ajtsa össze az emelőt (3) és távolítsa el.
A műveletek sorrendje
F Helyezze a kereket a kerékagyra.
F
H úzza meg kézzel a csavarokat ütközésig.
F

A d
ugókulccsal (5) ellátott
kerékkulccsal
(

1)

húzza meg a
kerékőrcsavart (felszereltségtől függően).
F

A t
öbbi csavar meghúzásához csak a
kerékkulcsot (1) használja.
Az emelőt kizárólag a sérült
gumiabroncs cseréjéhez szabad
használni.
Az emelő nem igényel karbantartást.
Az emelő megfelel az európai
szabályozásnak (2006/42/EK irányelv a
gépekről).

303
C4-Picasso-II_hu_Chap08_en-cas-panne_ed02-2016

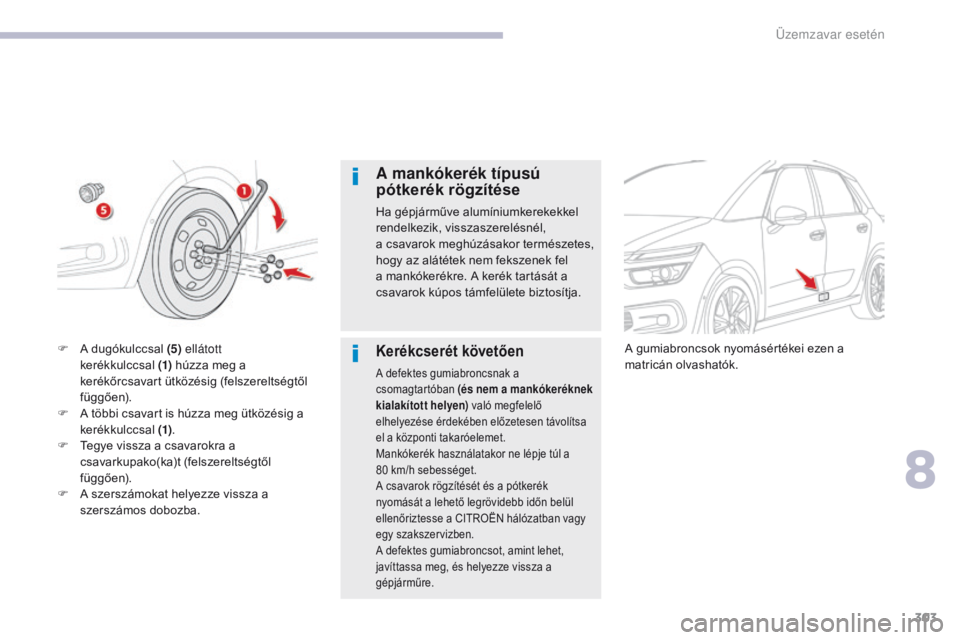

A mankókerék típusú
pótkerék rögzítése
Ha gépjárműve alumíniumkerekekkel
rendelkezik, visszaszerelésnél,
a csavarok meghúzásakor természetes,
hogy az alátétek nem fekszenek fel
a mankókerékre. A kerék tartását a
csavarok kúpos támfelülete biztosítja.
Kerékcserét követően
A defektes gumiabroncsnak a
csomagtartóban (és nem a mankókeréknek
kialakított helyen) való megfelelő
elhelyezése érdekében előzetesen távolítsa
el a központi takaróelemet.
Mankókerék használatakor ne lépje túl a
80
km/h sebességet.
A csavarok rögzítését és a pótkerék
nyomását a lehető legrövidebb időn belül
ellenőriztesse a CITROËN hálózatban vagy
egy szakszervizben.
A defektes gumiabroncsot, amint lehet,
javíttassa meg, és helyezze vissza a
gépjárműre.
F A dugókulccsal (5) ellátott
kerékkulccsal ( 1) húzza meg a
kerékőrcsavart ütközésig (felszereltségtől
függően).
F

A t
öbbi csavart is húzza meg ütközésig a
kerékkulccsal (1).
F

T
egye vissza a csavarokra a
csavarkupako(ka)t (felszereltségtől
függően).
F

A s
zerszámokat helyezze vissza a
szerszámos dobozba. A gumiabroncsok nyomásértékei ezen a
matricán olvashatók.
8

304
C4-Picasso-II_hu_Chap08_en-cas-panne_ed02-2016
Izzócsere
A lehető legjobb minőségű világítás
biztosítása érdekében a H7... típusú
bajonettes izzóknál ügyeljen a
megfelelő helyzetre.
Áramütésveszély!
A xenonlámpák (D5S-25W) cseréjét
a CITROËN hálózatban vagy egy
szakszervizben kell elvégeztetni.
Első lámpák
1. Kanyarkövető tompított fényszóró (D5S-25W)
2.
T

ávolsági fényszóró (H7-55W)
3.
N

appali és helyzetjelző lámpa
(

6 fénykibocsátó dióda - LED)
4.
I

rányjelző
(

6 fénykibocsátó dióda - LED)
5.
K

ödfényszóró (H11-55W) 1. T
ompított fényszóró (H7-55W)
2. T ávolsági fényszóró (H7-55W)
3.
N

appali és helyzetjelző lámpa
(

4 fénykibocsátó dióda - LED)
4.
I

rányjelző (PW Y24W)
5.
K

ödfényszóró (H11-55W)Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség,
mely a lámpák bekapcsolása után
néhány perccel eltűnik.
Fénykibocsátó diódák (LED- ek)
A csere érdekében forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Xenonizzókkal rendelkező változatHalogénizzókkal rendelkező változat

305
C4-Picasso-II_hu_Chap08_en-cas-panne_ed02-2016

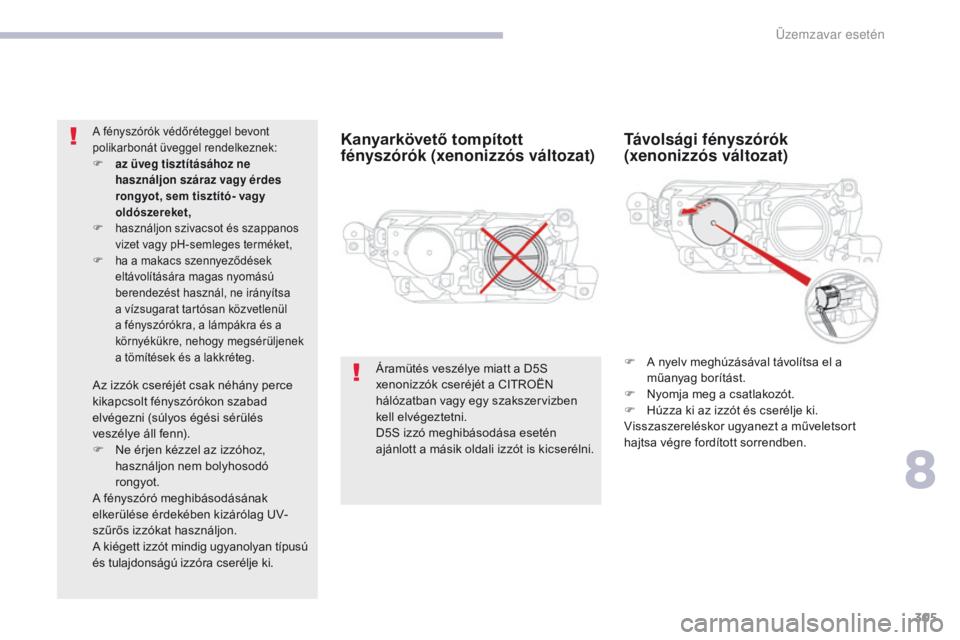

Kanyarkövető tompított
fényszórók (xenonizzós változat)Távolsági fényszórók
(xenonizzós változat)
F A nyelv meghúzásával távolítsa el a
műanyag borítást.
F

N
yomja meg a csatlakozót.
F

H
úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Áramütés veszélye miatt a D5S
xenonizzók cseréjét a CITROËN
hálózatban vagy egy szakszervizben
kell elvégeztetni.
D5S izzó meghibásodása esetén
ajánlott a másik oldali izzót is kicserélni.
A fényszórók védőréteggel bevont
polikarbonát üveggel rendelkeznek:
F

a
z üveg tisztításához ne
használjon száraz vagy érdes
rongyot, sem tisztító- vagy
oldószereket,
F

h
asználjon szivacsot és szappanos
vizet vagy pH-semleges terméket,
F

h
a a makacs szennyeződések
eltávolítására magas nyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra és a
környékükre, nehogy megsérüljenek
a tömítések és a lakkréteg.
Az izzók cseréjét csak néhány perce
kikapcsolt fényszórókon szabad
elvégezni (súlyos égési sérülés
veszélye áll fenn).
F

N
e érjen kézzel az izzóhoz,
használjon nem bolyhosodó
rongyot.
A fényszóró meghibásodásának
elkerülése érdekében kizárólag UV-
szűrős izzókat használjon.
A kiégett izzót mindig ugyanolyan típusú
és tulajdonságú izzóra cserélje ki.
8

306
C4-Picasso-II_hu_Chap08_en-cas-panne_ed02-2016
Tompított fényszórók
(halogénizzós változat)
F A nyelv meghúzásával távolítsa el a
műanyag védőborítást.
F

N
yomja meg a csatlakozót.
F

H
úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Távolsági fényszórók
(halogénizzós változat)
F Forgatással távolítsa el a műanyag védőborítást.
F

K
össe ki a csatlakozót.
F

A
kassza ki a kapcsokat.
F

H
úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.

307
C4-Picasso-II_hu_Chap08_en-cas-panne_ed02-2016

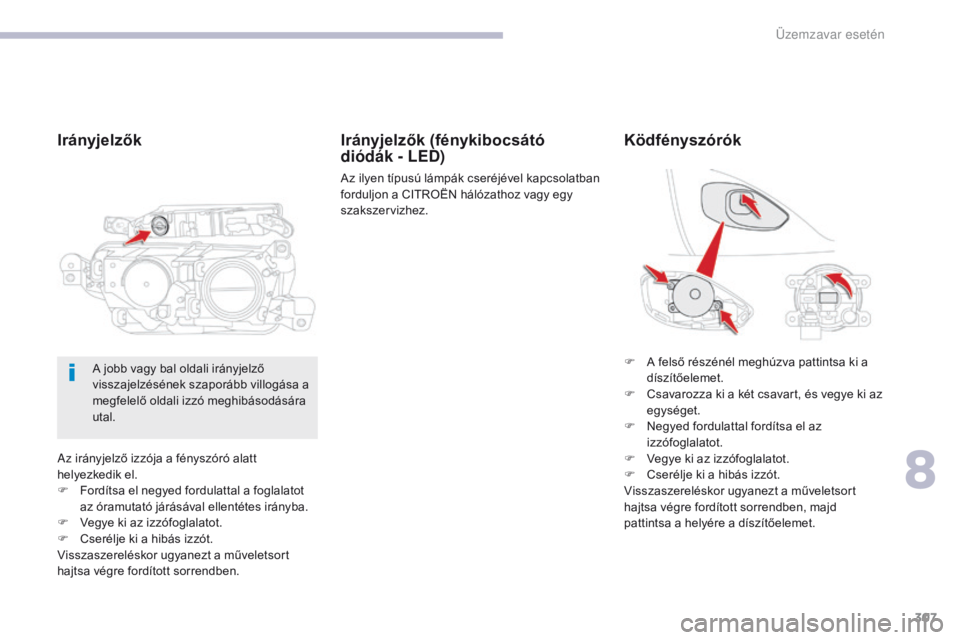

Az irányjelző izzója a fényszóró alatt
helyezkedik el.
F
F
ordítsa el negyed fordulattal a foglalatot
az óramutató járásával ellentétes irányba.
F

V
egye ki az izzófoglalatot.
F

C
serélje ki a hibás izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Irányjelzők Ködfényszórók
F A felső részénél meghúzva pattintsa ki a
díszítőelemet.
F

C
savarozza ki a két csavart, és vegye ki az
egységet.
F

N
egyed fordulattal fordítsa el az
izzófoglalatot.
F

V
egye ki az izzófoglalatot.
F

C
serélje ki a hibás izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben, majd
pattintsa a helyére a díszítőelemet.
A jobb vagy bal oldali irányjelző
visszajelzésének szaporább villogása a
megfelelő oldali izzó meghibásodására
utal.
Irányjelzők (fénykibocsátó
diódák - LED)
Az ilyen típusú lámpák cseréjével kapcsolatban
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
8

308
C4-Picasso-II_hu_Chap08_en-cas-panne_ed02-2016
A fénykibocsátó dióda (LED) cseréje
érdekében forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.

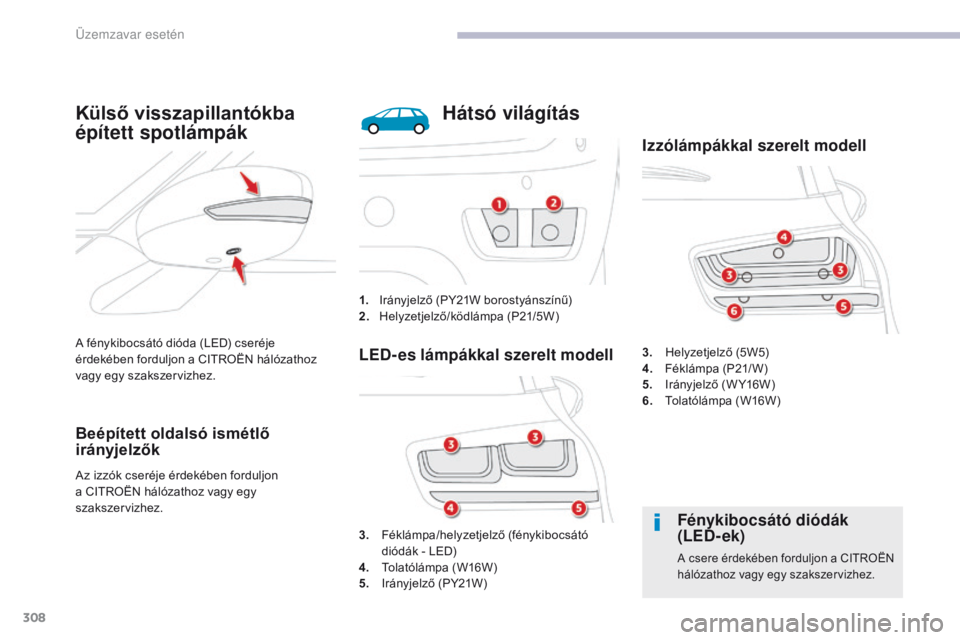

Külső visszapillantókba
épített spotlámpák
Beépített oldalsó ismétlő
irányjelzők
Az izzók cseréje érdekében forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.1.
I

rányjelző (PY21W borostyánszínű)
2.
H
elyzetjelző/ködlámpa (P21/5W)
Hátsó világítás
Fénykibocsátó diódák
(LED-ek)
A csere érdekében forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
3. Féklámpa/helyzetjelző (fénykibocsátó
diódák - LED)
4.
T

olatólámpa (W16W)
5.
I

rányjelző (PY21W)
LED-es lámpákkal szerelt modell3. Helyzetjelző (5W5)
4. F éklámpa (P21/W)
5.
I

rányjelző (W Y16W)
6.
T

olatólámpa (W16W)
Izzólámpákkal szerelt modell
