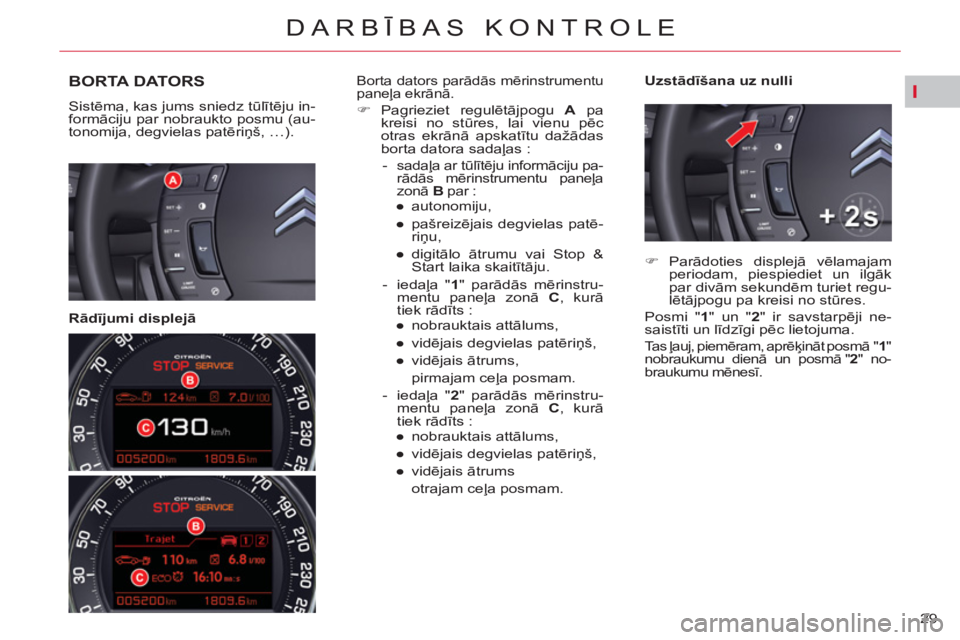

Page 31 of 340
I
29
DARBĪBAS KONTROLE
BORTA DATORS
Sistēma, kas jums sniedz tūlītēju in-
formāciju par nobraukto posmu (au-
tonomija, degvielas patēriņš, …).
Rādījumi displejā
Uzstādīšana uz nulli
Borta dators parādās mērinstrumentu
paneļa ekrānā.
)
Pagrieziet regulētājpogu A
pa
kreisi no stūres, lai vienu pēc
otras ekrānā apskatītu dažādas
borta datora sadaļas :
-
sadaļa ar tūlītēju informāciju pa-
rādās mērinstrumentu paneļa
zonā B
par :
●
autonomiju,
●
pašreizējais degvielas patē-
riņu,
●
digitālo ātrumu vai Stop &
Start laika skaitītāju.
- iedaļa " 1
" parādās mērinstru-
mentu paneļa zonā C
, kurā
tiek rādīts :
●
nobrauktais attālums,
●
vidējais degvielas patēriņš,
●
vidējais ātrums,
pirmajam ceļa posmam.
- iedaļa " 2
" parādās mērinstru-
mentu paneļa zonā C
, kurā
tiek rādīts :
●
nobrauktais attālums,
●
vidējais degvielas patēriņš,
●
vidējais ātrums
otrajam ceļa posmam.
)
Parādoties displejā vēlamajam
periodam, piespiediet un ilgāk
par divām sekundēm turiet regu-
lētājpogu pa kreisi no stūres.
Posmi " 1
" un " 2
" ir savstarpēji ne-
saistīti un līdzīgi pēc lietojuma.
Tas ļauj, piemēram, aprēķināt posmā " 1
"
nobraukumu dienā un posmā " 2
" no-
braukumu mēnesī.

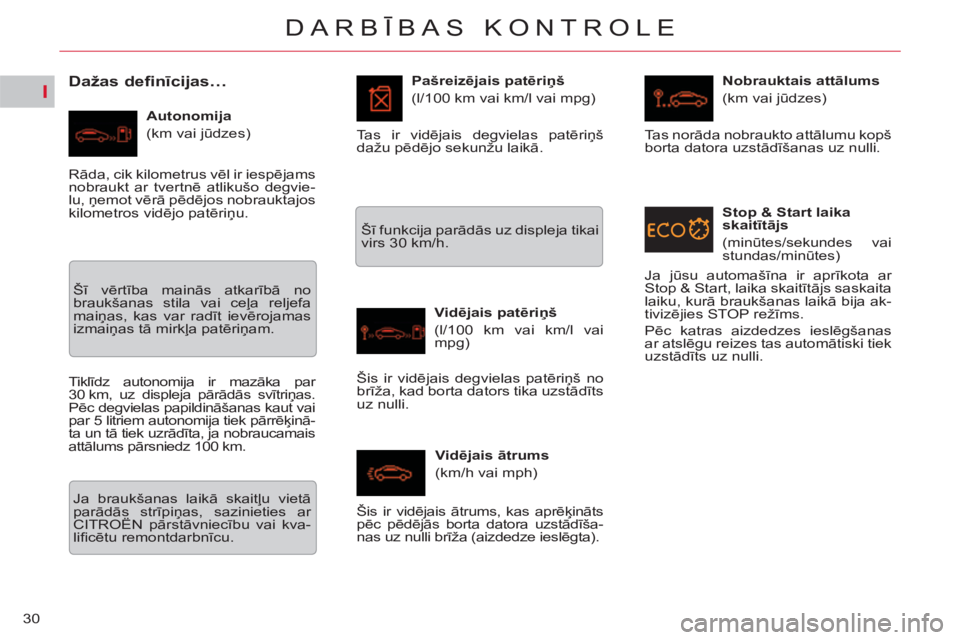

Page 32 of 340
I
30
DARBĪBAS KONTROLE
Dažas definīcijas…
Autonomija
(km vai jūdzes)
Pašreizējais patēriņš
(l/100 km vai km/l vai mpg)
Vidējais patēriņš
(l/100 km vai km/l vai
mpg)
Vidējais ātrums
(km/h vai mph)
Nobrauktais attālums
(km vai jūdzes)
Rāda, cik kilometrus vēl ir iespējams
nobraukt ar tvertnē atlikušo degvie-
lu, ņemot vērā pēdējos nobrauktajos
kilometros vidējo patēriņu.
Šī vērtība mainās atkarībā no
braukšanas stila vai ceļa reljefa
maiņas, kas var radīt ievērojamas
izmaiņas tā mirkļ
a patēriņam.
Tiklīdz autonomija ir mazāka par
30 km, uz displeja pārādās svītriņas.
Pēc degvielas papildināšanas kaut vai
par 5 litriem autonomija tiek pārrēķinā-
ta un tā tiek uzrādīta, ja nobraucamais
attālums pārsniedz 100 km.
Ja braukšanas laikā skaitļu vietā
parādās strīpiņas, sazinieties ar
CITROËN pārstāvniecību vai kva-
lifi cētu remontdarbnīcu. Šī funkcija parādās uz displeja tikai
virs 30 km/h. Tas ir vidējais degvielas patēriņš
dažu pēdējo sekunžu laik
ā.
Šis ir vidējais degvielas patēriņš no
brīža, kad borta dators tika uzstādīts
uz nulli.
Šis ir vidējais ātrums, kas aprēķināts
pēc pēdējās borta datora uzstādīša-
nas uz nulli brīža (aizdedze ieslēgta). Tas norāda nobraukto attālumu kopš
borta datora uzstādīšanas uz nulli.
Stop & Start laika
skaitītājs
(minūtes/sekundes vai
stundas/minūtes)
Ja jūsu automašīna ir aprīkota ar
Stop & Start, laika skaitītājs saskaita
laiku, kurā braukšanas laikā bija ak-
tivizējies STOP režīms.
Pēc katras aizdedzes iesl
ēgšanas
ar atslēgu reizes tas automātiski tiek
uzstādīts uz nulli.
Page 33 of 340
I
31
DARBĪBAS KONTROLE

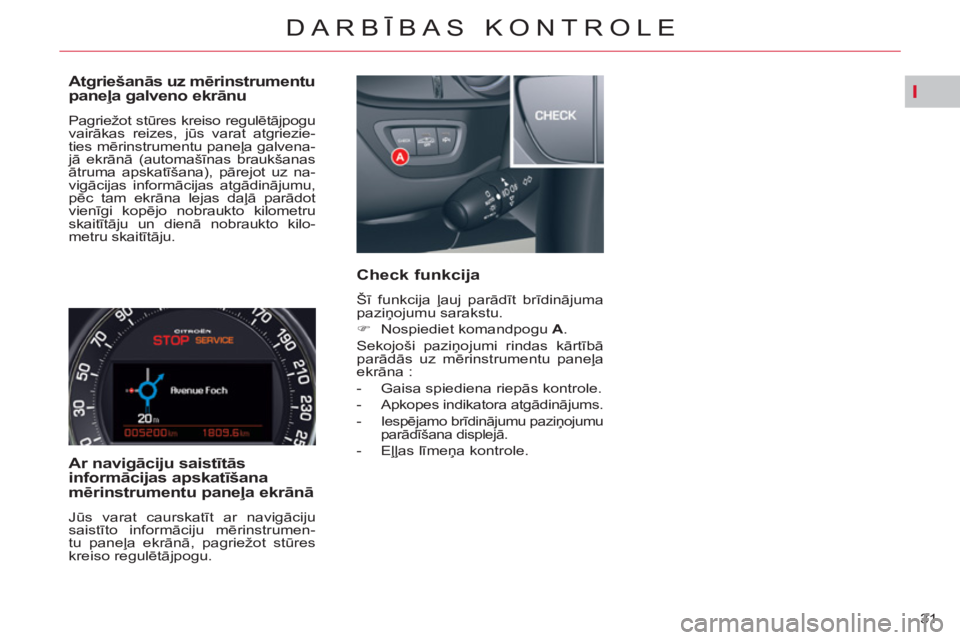

Atgriešanās uz mērinstrumentu
paneļa galveno ekrānu
Pagriežot stūres kreiso regulētājpogu
vairākas reizes, jūs varat atgriezie-
ties mērinstrumentu paneļa galvena-
jā ekrānā (automašīnas braukšanas
ātruma apskatīšana), pārejot uz na-
vigācijas informācijas atgādinājumu,
pēc tam ekrāna lejas daļā parādot
vienīgi kopējo nobraukto kilometru
skaitītāju un dienā nobraukto kilo-
metru skaitītāju.
Ar navigāciju saistītās
informācijas apskatīšana
mērinstrumentu paneļa ekrānā
Jūs varat caurskatīt ar navigāciju
saistīto informāciju mērinstrumen-
tu paneļa ekrānā, pagriežot stūres
kreiso regulētājpogu.
Check funkcija
Šī funkcija ļauj parādīt brīdinājuma
paziņojumu sarakstu.
)
Nospiediet komandpogu A
.
Sekojoši paziņojumi rindas kārtībā
parādās uz mērinstrumentu paneļa
ekrāna :
- Gaisa spiediena riepās kontrole.
- Apkopes indikatora atgādinājums.
-
Iespējamo brīdinājumu paziņojumu
parādīšana displejā.
- Eļļas līmeņa kontrole.
Page 34 of 340
I
32
DARBĪBAS KONTROLE

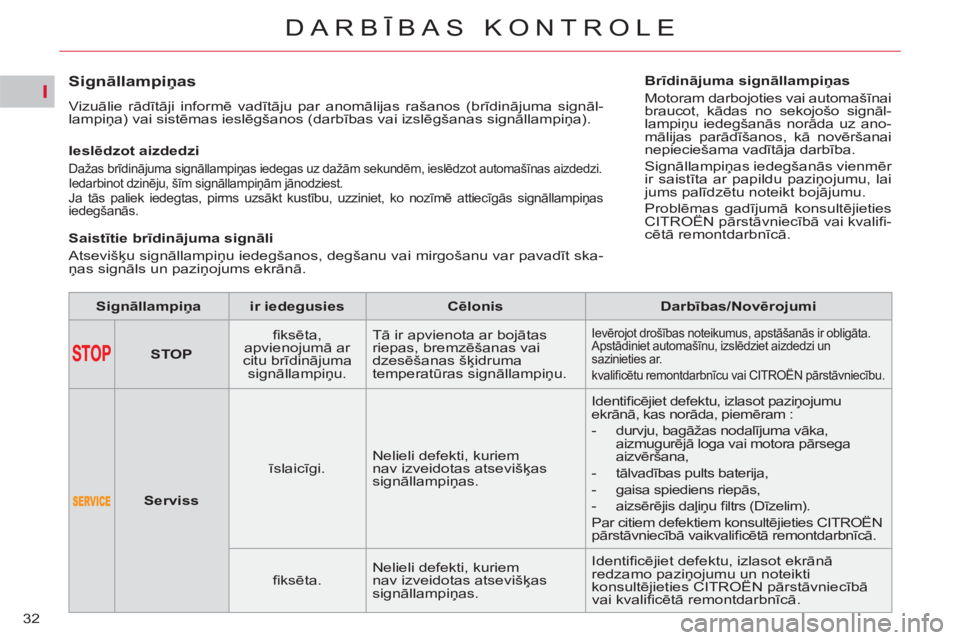

Signāllampiņas
Vizuālie rādītāji informē vadītāju par anomālijas rašanos (brīdinājuma signāl-
lampiņa) vai sistēmas ieslēgšanos (darbības vai izslēgšanas signāllampiņa).
Signāllampiņa
ir iedegusies
Cēlonis
Darbības/Novērojumi
STOP
fi ksēta,
apvienojumā ar
citu brīdinājuma
signāllampiņu. Tā ir apvienota ar bojātas
riepas, bremzēšanas vai
dzesēšanas šķidruma
temperatūras signāllampiņu.
Ievērojot drošības noteikumus, apstāšanās ir obligāta.
Apstādiniet automašīnu, izslēdziet aizdedzi un
sazinieties ar.
kvalifi cētu remontdarbnīcu vai CITROËN pārstāvniecību.
Serviss
īslaicīgi. Nelieli defekti, kuriem
nav izveidotas atsevišķas
signāllampiņas.
Identifi cējiet defektu, izlasot paziņojumu
ekrānā, kas norāda, piemēram :
- durvju, bagāžas nodalījuma vāka,
aizmugurējā loga vai motora pārsega
aizvēršana,
-
tālvadības pults baterija,
- gaisa spiediens riepās,
-
aizsērējis daļiņu fi ltrs (Dīzelim).
Par citiem defektiem konsultējieties CITROËN
pārstāvniecībā vaikvalifi cētā remontdarbnīcā.
fi ksēta. Nelieli defekti, kuriem
nav izveidotas atsevišķas
signāllampiņas. Identifi cējiet defektu, izlasot ekrānā
redzamo paziņojumu un noteikti
konsultējieties CITROËN pārstāvniecībā
vai kvalifi cētā remontdarbnīcā.
Ieslēdzot aizdedzi
Dažas brīdinājuma signāllampiņas iedegas uz dažām sekundēm, ieslēdzot automašīnas aizdedzi.
Iedarbinot dzinēju, šīm signāllampiņām jānodziest.
Ja tās paliek iedegtas, pirms uzsākt kustību, uzziniet, ko nozīmē attiecīgās signāllampiņas
iedegšanās.
Saistītie brīdinājuma signāli
Atsevišķu signāllampiņu iedegšanos, degšanu vai mirgošanu var pavadīt ska-
ņas signāls un paziņojums ekrānā.
Brīdinājuma signāllampiņas
Motoram darbojoties vai automašīnai
braucot, kādas no sekojošo signāl-
lampiņu iedegšanās norāda uz ano-
mālijas parādīšanos, kā novēršanai
nepieciešama vadītāja darbība.
Signāllampiņas iedegšanās vienmēr
ir saistīta ar papildu paziņojumu, lai
jums palīdzētu noteikt bojājumu.
Problēmas gadī
jumā konsultējieties
CITROËN pārstāvniecībā vai kvalifi -
cētā remontdarbnīcā.
Page 35 of 340
I
33
DARBĪBAS KONTROLE

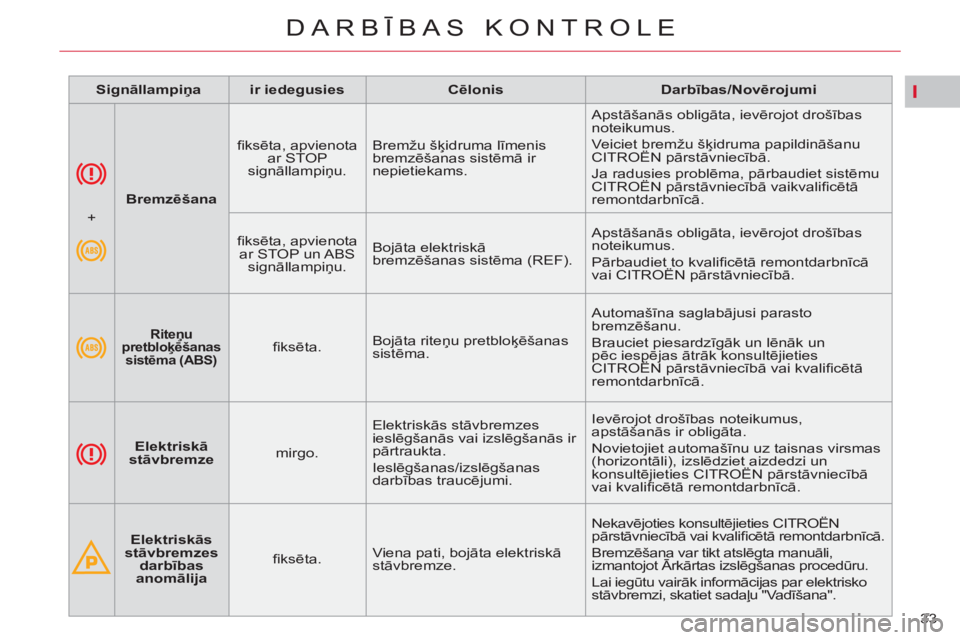

Bremzēšana
fi ksēta, apvienota
ar STOP
signāllampiņu. Bremžu šķidruma līmenis
bremzēšanas sistēmā ir
nepietiekams. Apstāšanās obligāta, ievērojot drošības
noteikumus.
Veiciet bremžu šķidruma papildināšanu
CITROËN pārstāvniecībā.
Ja radusies problēma, pārbaudiet sistēmu
CITROËN pārstāvniecībā vaikvalifi cētā
remontdarbnīcā.
+
fi ksēta, apvienota
ar STOP un ABS
signāllampiņ
u. Bojāta elektriskā
bremzēšanas sistēma (REF). Apstāšanās obligāta, ievērojot drošības
noteikumus.
Pārbaudiet to kvalifi cētā remontdarbnīcā
vai CITROËN pārstāvniecībā.
Signāllampiņa
ir iedegusies
Cēlonis
Darbības/Novērojumi
Riteņu
pretbloķēšanas
sistēma (ABS)
fi ksēta. Bojāta riteņu pretbloķēšanas
sistēma. Automašīna saglabājusi parasto
bremzēšanu.
Brauciet piesardzīgāk un lēnāk un
pēc iespējas ātrāk konsultējieties
CITROËN pārstāvniecībā vai kvalifi cētā
remontdarbnīcā.
Elektriskā
stāvbremze
mirgo. Elektriskās stāvbremzes
ieslēgšanās vai izslēgšanās ir
pārtraukta.
Ieslēgšanas/izsl
ēgšanas
darbības traucējumi. Ievērojot drošības noteikumus,
apstāšanās ir obligāta.
Novietojiet automašīnu uz taisnas virsmas
(horizontāli), izslēdziet aizdedzi un
konsultējieties CITROËN pārstāvniecībā
vai kvalifi cētā remontdarbnīcā.
Elektriskās
stāvbremzes
darbības
anomālija
fi ksēta. Viena pati, bojāta elektriskā
stāvbremze. Nekavējoties konsultējieties CITROËN
pārstāvniecībā vai kvalifi cēt
ā remontdarbnīcā.
Bremzēšana var tikt atslēgta manuāli,
izmantojot Ārkārtas izslēgšanas procedūru.
Lai iegūtu vairāk informācijas par elektrisko
stāvbremzi, skatiet sadaļu "Vadīšana".
Page 36 of 340
I
34
DARBĪBAS KONTROLE

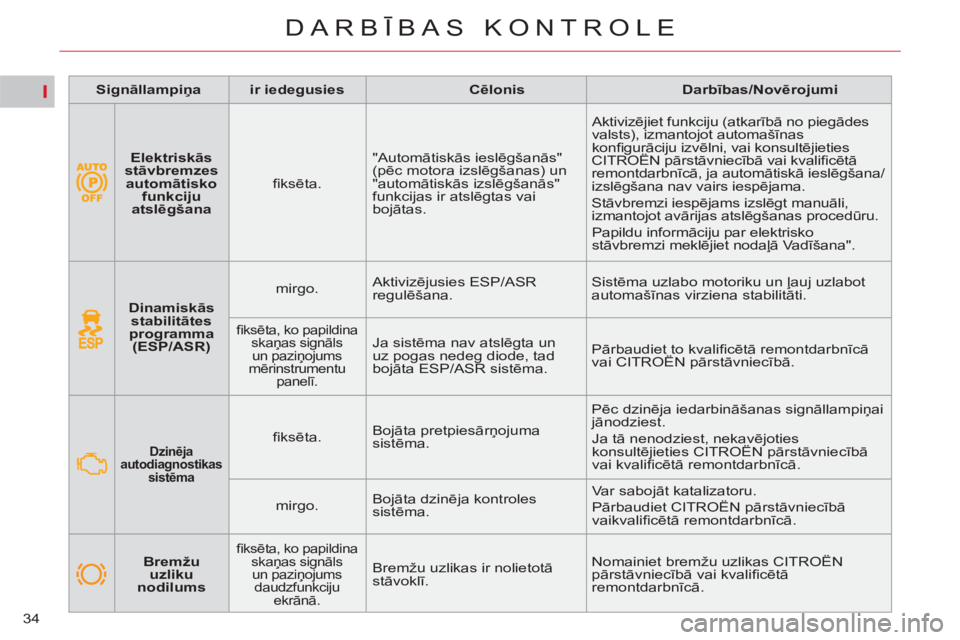

Dinamiskās
stabilitātes
programma
(ESP/ASR)
mirgo. Aktivizējusies ESP/ASR
regulēšana. Sistēma uzlabo motoriku un ļauj uzlabot
automašīnas virziena stabilitāti.
fi ksēta, ko papildina
skaņas signāls
un paziņojums
mērinstrumentu
panelī.
Ja sistēma nav atslēgta un
uz pogas nedeg diode, tad
bojāta ESP/ASR sistēma. Pārbaudiet to kvalifi cētā remontdarbnīcā
vai CITROËN pārstāvniecībā.
Dzinēja
autodiagnostikas
sistēma
fi ksēta. Bojāta pretpiesārņojuma
sistēma. Pēc dzinēja iedarbināšanas signāllampiņai
jānodziest.
Ja tā nenodziest, nekavējoties
konsultējieties CITROËN pārstāvniecībā
vai kvalifi cētā remontdarbnīcā.
mirgo. Bojāta dzinēja kontroles
sistēma. Var sabojāt katalizatoru.
Pārbaudiet CITROËN pārstāvniecībā
vaikvalifi cētā remontdarbnīcā.
Signā
llampiņa
ir iedegusies
Cēlonis
Darbības/Novērojumi
Bremžu
uzliku
nodilums
fi ksēta, ko papildina
skaņas signāls
un paziņojums
daudzfunkciju
ekrānā.
Bremžu uzlikas ir nolietotā
stāvoklī. Nomainiet bremžu uzlikas CITROËN
pārstāvniecībā vai kvalifi cētā
remontdarbnīcā.
Elektriskās
stāvbremzes
automātisko
funkciju
atslēgšana
fi ksēta. "Automātiskās ieslēgšanās"
(pēc motora izslēgšanas) un
"automātiskās izslēgšanās"
funkcijas ir atslēgtas vai
bojātas. Aktivizējiet funkciju (atkarībā no piegādes
valsts), izmantojot automašīnas
konfi gurāciju izv
ēlni, vai konsultējieties
CITROËN pārstāvniecībā vai kvalifi cētā
remontdarbnīcā, ja automātiskā ieslēgšana/
izslēgšana nav vairs iespējama.
Stāvbremzi iespējams izslēgt manuāli,
izmantojot avārijas atslēgšanas procedūru.
Papildu informāciju par elektrisko
stāvbremzi meklējiet nodaļā Va dīšana".
Page 37 of 340
I
35
DARBĪBAS KONTROLE

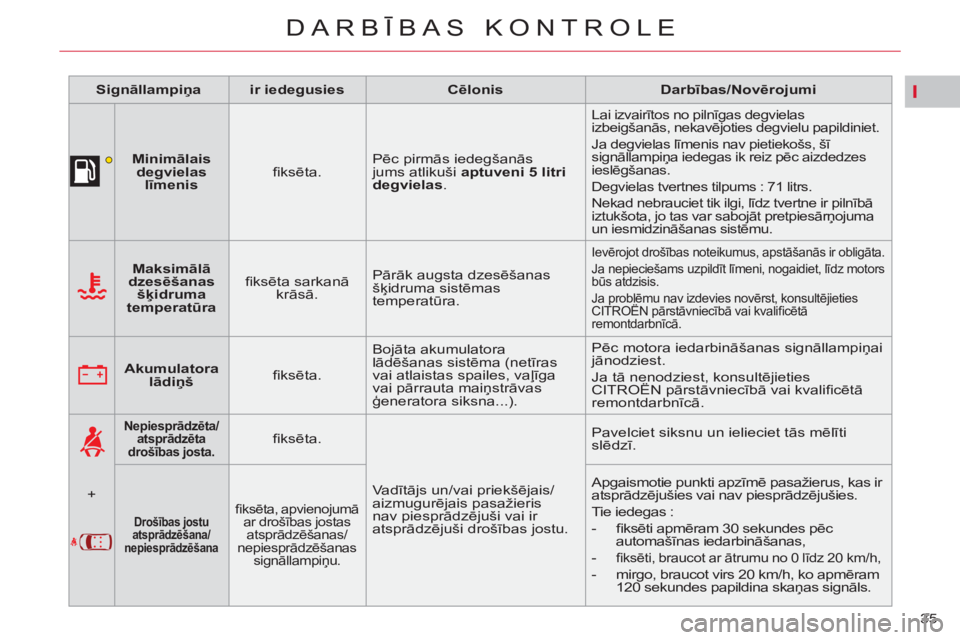

Signāllampiņa
ir iedegusies
Cēlonis
Darbības/Novērojumi
Minimālais
degvielas
līmenis
fi ksēta. Pēc pirmās iedegšanās
jums atlikuši aptuveni 5 litri
degvielas
.
Lai izvairītos no pilnīgas degvielas
izbeigšanās, nekavējoties degvielu papildiniet.
Ja degvielas līmenis nav pietiekošs, šī
signāllampiņa iedegas ik reiz pēc aizdedzes
ieslēgšanas.
Degvielas tvertnes tilpums : 71 litrs.
Nekad nebrauciet tik ilgi, līdz tvertne ir pilnībā
iztukšota, jo tas var sabojāt pretpiesārņojuma
un iesmidzināšanas sistēmu.
Maksimālā
dzesēšanas
šķidruma
temperatūra
fi ksēta sarkanā
krāsā. Pārāk augsta dzesēšanas
šķidruma sistēmas
temperatūra.
Ievērojot drošības noteikumus, apstāšanās ir obligāta.
Ja nepieciešams uzpildīt līmeni, nogaidiet, līdz motors
būs atdzisis.
Ja problēmu nav izdevies novērst, konsultējieties
CITROËN pārstāvniecībā vai kvalifi cētā
remontdarbnīcā.
Akumulatora
lādiņš
fi ksēta. Bojāta akumulatora
lādēšanas sistēma (netīras
vai atlaistas spailes, vaļīga
vai pārrauta maiņstrāvas
ģeneratora siksna...). Pēc motora iedarbināšanas signāllampiņai
jānodziest.
Ja tā nenodziest, konsultējieties
CITROËN pārstāvniecībā vai kvalifi cētā
remontdarbnīcā.
+
Nepiesprādzēta/
atsprādzēta
drošības josta.
fi ksēta.
Va dītājs un/vai priekšējais/
aizmugurējais pasažieris
nav piesprādzējuši vai ir
atsprādzējuši drošības jostu. Pavelciet siksnu un ielieciet tās mēlīti
slēdzī.
Drošības jostu
atsprādzēšana/
nepiesprādzēšana
fi ksēta, apvienojumā
ar drošības jostas
atsprādzēšanas/
nepiesprādzēšanas
signāllampiņu.
Apgaismotie punkti apzīmē pasažierus, kas ir
atsprādzējušies vai nav piesprādzējušies.
Tie iedegas :
- fi ksēti apmēram 30 sekundes pēc
automašīnas iedarbināšanas,
-
fi ksēti, braucot ar ātrumu no 0 līdz 20 km/h,
- mirgo, braucot virs 20 km/h, ko apmēram
120 sekundes papildina skaņas signāls.
Page 38 of 340
I
36

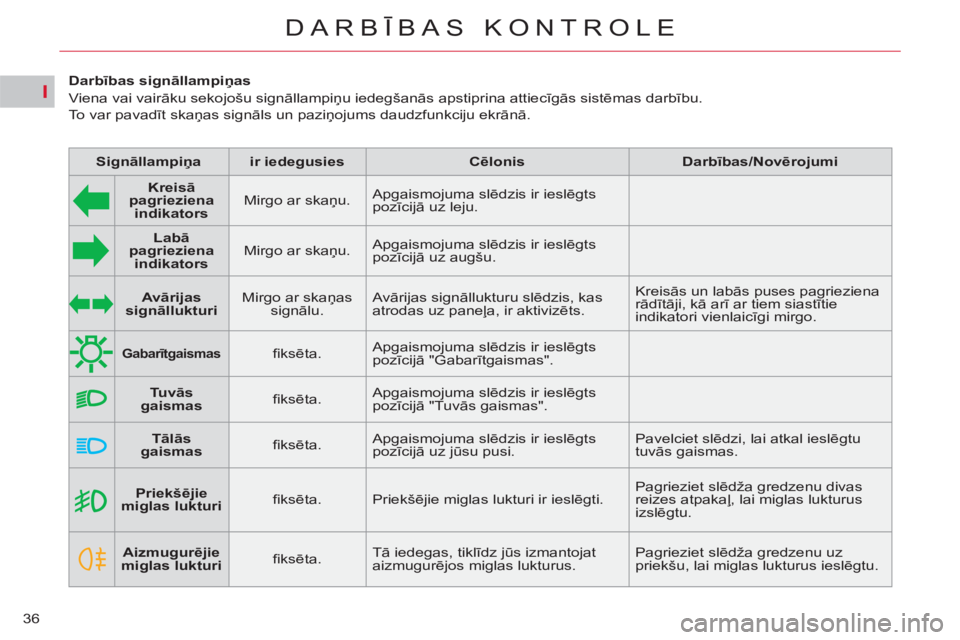

DARBĪBAS KONTROLE
Priekšējie
miglas lukturi
fi ksēta. Priekšējie miglas lukturi ir ieslēgti. Pagrieziet slēdža gredzenu divas
reizes atpakaļ, lai miglas lukturus
izslēgtu.
Aizmugurējie
miglas lukturi
fi ksēta. Tā iedegas, tiklīdz jūs izmantojat
aizmugurējos miglas lukturus. Pagrieziet slēdža gredzenu uz
priekšu, lai miglas lukturus ieslēgtu.
Darbības signāllampiņas
Viena vai vairāku sekojošu signāllampiņu iedegšanās apstiprina attiecīgās sistēmas darbību.
To var pavadīt skaņas signāls un paziņojums daudzfunkciju ekrānā.
Signāllampiņa
ir iedegusies
Cēlonis
Darbības/Novērojumi
Kreisā
pagrieziena
indikators
Mirgo ar skaņu. Apgaismojuma slēdzis ir ieslēgts
pozīcijā uz leju.
Labā
pagrieziena
indikators
Mirgo ar skaņu. Apgaismojuma slēdzis ir ieslēgts
pozīcijā uz augšu.
Gabarītgaismas
fi ksēta. Apgaismojuma slēdzis ir ieslēgts
pozīcijā "Gabarītgaismas".
Tu vās
gaismas
fi ksēta. Apgaismojuma slēdzis ir ieslēgts
pozīcijā "Tuvās gaismas".
Tālās
gaismas
fi ksēta. Apgaismojuma slēdzis ir ieslēgts
pozīcijā uz jūsu pusi. Pavelciet slēdzi, lai atkal ieslēgtu
tuvās gaismas.
Avārijas
signāllukturi
Mirgo ar skaņas
signālu. Avārijas signāllukturu slēdzis, kas
atrodas uz paneļa, ir aktivizēts. Kreisās un labās puses pagrieziena
rādītāji, kā arī ar tiem siastītie
indikatori vienlaicīgi mirgo.
Page 39 of 340
I
37

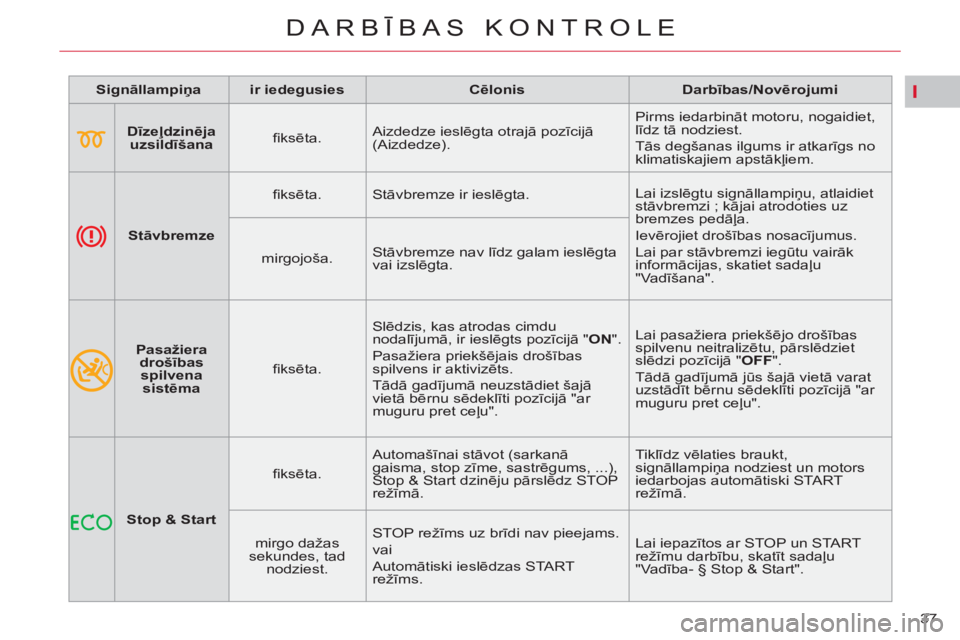

DARBĪBAS KONTROLE
Signāllampiņa
ir iedegusies
Cēlonis
Darbības/Novērojumi
Dīzeļdzinēja
uzsildīšana
fi ksēta. Aizdedze ieslēgta otrajā pozīcijā
(Aizdedze). Pirms iedarbināt motoru, nogaidiet,
līdz tā nodziest.
Tās degšanas ilgums ir atkarīgs no
klimatiskajiem apstākļiem.
Stāvbremze
fi ksēta. Stāvbremze ir ieslēgta. Lai izslēgtu signāllampiņu, atlaidiet
stāvbremzi ; kājai atrodoties uz
bremzes pedāļ
a.
Ievērojiet drošības nosacījumus.
Lai par stāvbremzi iegūtu vairāk
informācijas, skatiet sadaļu
"Vadīšana".
mirgojoša. Stāvbremze nav līdz galam ieslēgta
vai izslēgta.
Pasažiera
drošības
spilvena
sistēma
fi ksēta. Slēdzis, kas atrodas cimdu
nodalījumā, ir ieslēgts pozīcijā " ON
".
Pasažiera priekšējais drošības
spilvens ir aktivizēts.
Tādā gadījumā neuzstādiet šajā
vietā bērnu s
ēdeklīti pozīcijā "ar
muguru pret ceļu". Lai pasažiera priekšējo drošības
spilvenu neitralizētu, pārslēdziet
slēdzi pozīcijā " OFF
".
Tādā gadījumā jūs šajā vietā varat
uzstādīt bērnu sēdeklīti pozīcijā "ar
muguru pret ceļu".
Stop & Start
fi ksēta. Automašīnai stāvot (sarkanā
gaisma, stop zīme, sastrēgums, ...),
Stop & Start dzinēju pārslēdz STOP
režīmā
. Tiklīdz vēlaties braukt,
signāllampiņa nodziest un motors
iedarbojas automātiski START
režīmā.
mirgo dažas
sekundes, tad
nodziest. STOP režīms uz brīdi nav pieejams.
vai
Automātiski ieslēdzas START
režīms. Lai iepazītos ar STOP un START
režīmu darbību, skatīt sadaļu
"Vadība- § Stop & Start".
Page 40 of 340
I
38

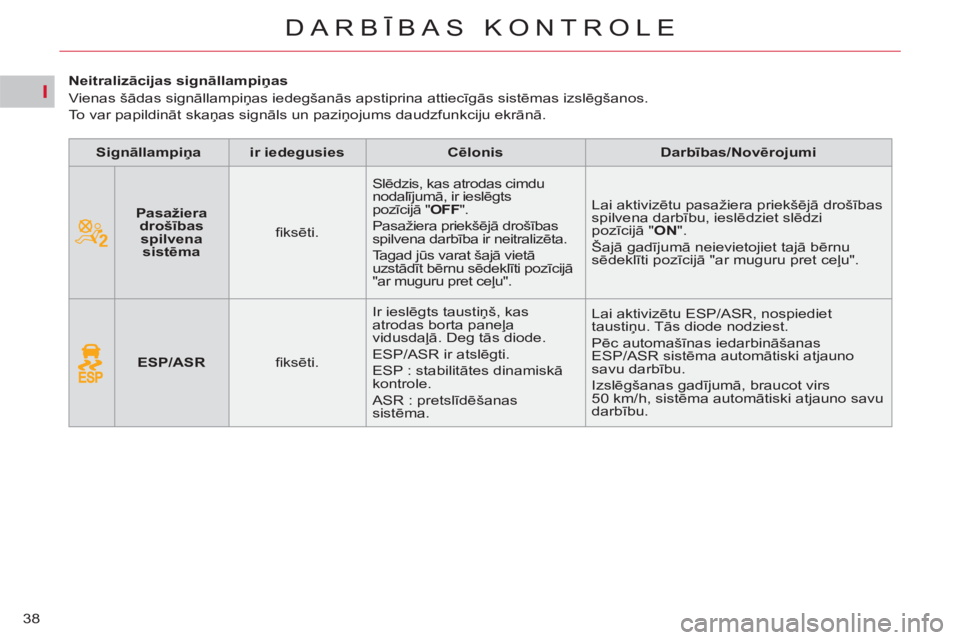

DARBĪBAS KONTROLE
Neitralizācijas signāllampiņas
Vienas šādas signāllampiņas iedegšanās apstiprina attiecīgās sistēmas izslēgšanos.
To var papildināt skaņas signāls un paziņojums daudzfunkciju ekrānā.
Signāllampiņa
ir iedegusies
Cēlonis
Darbības/Novērojumi
Pasažiera
drošības
spilvena
sistēma
fi ksēti. Slēdzis, kas atrodas cimdu
nodalījumā, ir ieslēgts
pozīcijā " OFF
".
Pasažiera priekšējā droš
ības
spilvena darbība ir neitralizēta.
Tagad jūs varat šajā vietā
uzstādīt bērnu sēdeklīti pozīcijā
"ar muguru pret ceļu". Lai aktivizētu pasažiera priekšējā drošības
spilvena darbību, ieslēdziet slēdzi
pozīcijā " ON
".
Šajā gadījumā neievietojiet tajā bērnu
sēdeklīti pozīcijā "ar muguru pret ceļu".
ESP/ASR
fi ksēti. Ir ieslēgts taustiņš, kas
atrodas borta paneļa
vidusdaļā. Deg t
ās diode.
ESP/ASR ir atslēgti.
ESP : stabilitātes dinamiskā
kontrole.
ASR : pretslīdēšanas
sistēma. Lai aktivizētu ESP/ASR, nospiediet
taustiņu. Tās diode nodziest.
Pēc automašīnas iedarbināšanas
ESP/ASR sistēma automātiski atjauno
savu darbību.
Izslēgšanas gadījumā, braucot virs
50 km/h, sistēma automātiski atjauno savu
darbību.
