V
89
SICHT

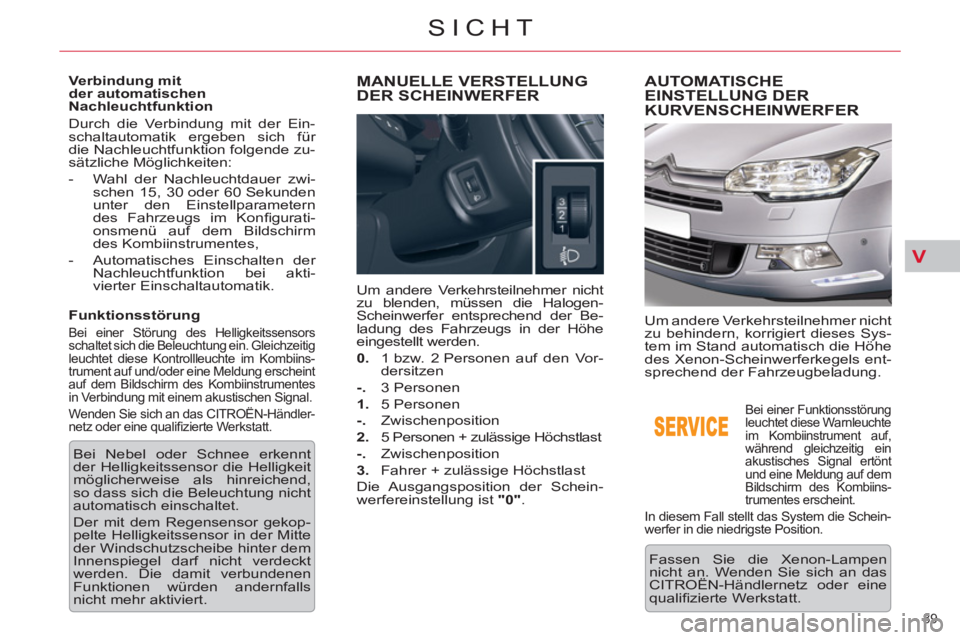

Verbindung mit
der automatischen
Nachleuchtfunktion
Durch die Verbindung mit der Ein-
schaltautomatik ergeben sich für
die Nachleuchtfunktion folgende zu-
sätzliche Möglichkeiten:
- Wahl der Nachleuchtdauer zwi-
schen 15, 30 oder 60 Sekunden
unter den Einstellparametern
des Fahrzeugs im Konfi gurati-
onsmenü auf dem Bildschirm
des Kombiinstrumentes,
- Automatisches Einschalten der
Nachleuchtfunktion bei akti-
vierter Einschaltautomatik.
Funktionsstörung
Bei einer Störung des Helligkeitssensors
schaltet sich die Beleuchtung ein. Gleichzeitig
leuchtet diese Kontrollleuchte im Kombiins-
trument auf und/oder eine Meldung erscheint
auf dem Bildschirm des Kombiinstrumentes
in Verbindung mit einem akustischen Signal.
Wenden Sie sich an das CITROËN-Händler-
netz oder eine qualifi zierte Werkstatt.
Bei Nebel oder Schnee erkennt
der Helligkeitssensor die Helligkeit
möglicherweise als hinreichend,
so dass sich die Beleuchtung nicht
automatisch einschaltet.
Der mit dem Regensensor gekop-
pelte Helligkeitssensor in der Mitte
der Windschutzscheibe hinter dem
Innenspiegel darf nicht verdeckt
werden. Die damit verbundenen
Funktionen würden andernfalls
nicht mehr aktiviert.
MANUELLE VERSTELLUNGDER SCHEINWERFER
Um andere Verkehrsteilnehmer nicht
zu blenden, müssen die Halogen-
Scheinwerfer entsprechend der Be-
ladung des Fahrzeugs in der Höhe
eingestellt werden.
0.
1 bzw. 2 Personen auf den Vor-
dersitzen
-.
3 Personen
1.
5 Personen
-.
Zwischenposition
2.
5 Personen + zulässige Höchstlast
-.
Zwischenposition
3.
Fahrer + zulässige Höchstlast
Die Ausgangsposition der Schein-
werfereinstellung ist "0"
.
AUTOMATISCHE EINSTELLUNG DER
KURVENSCHEINWERFER
Fassen Sie die Xenon-Lampen
nicht an. Wenden Sie sich an das
CITROËN-Händlernetz oder eine
qualifi zierte Werkstatt.
Bei einer Funktionsstörung
leuchtet diese Warnleuchte
im Kombiinstrument auf,
während gleichzeitig ein
akustisches Signal ertönt
und eine Meldung auf dem
Bildschirm des Kombiins-
trumentes erscheint.
In diesem Fall stellt das System die Schein-
werfer in die niedrigste Position.
Um andere Verkehrsteilnehmer nicht
zu behindern, korrigiert dieses Sys-
tem im Stand automatisch die Höhe
des Xenon-Scheinwerferkegels ent-
sprechend der Fahrzeugbeladung.
Page 92 of 333
V
90
SICHT

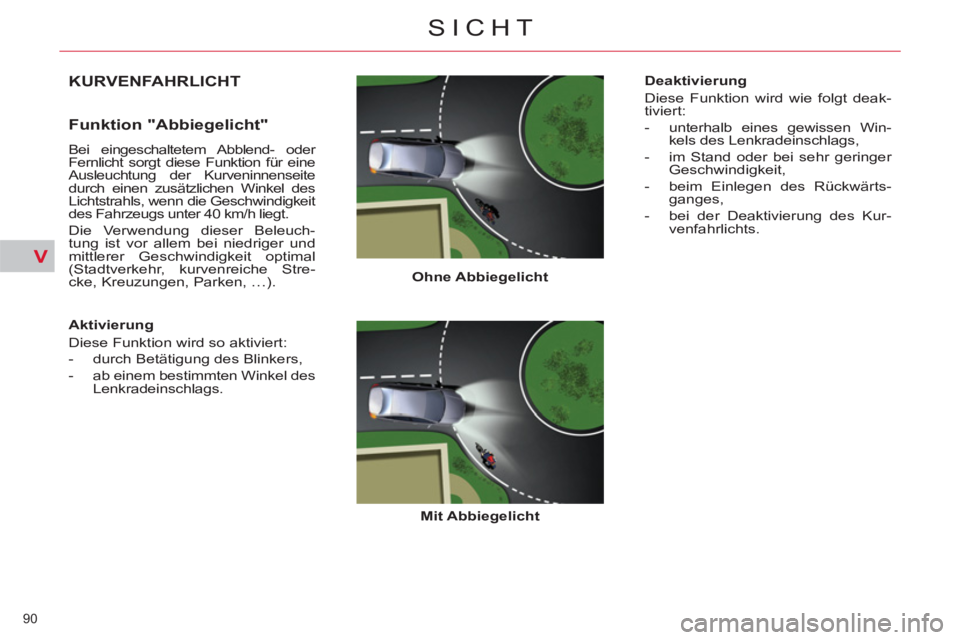

KURVENFAHRLICHT
Ohne Abbiegelicht
Mit Abbiegelicht
Funktion "Abbiegelicht"
Bei eingeschaltetem Abblend- oder
Fernlicht sorgt diese Funktion für eine
Ausleuchtung der Kurveninnenseite
durch einen zusätzlichen Winkel des
Lichtstrahls, wenn die Geschwindigkeit
des Fahrzeugs unter 40 km/h liegt.
Die Verwendung dieser Beleuch-
tung ist vor allem bei niedriger und
mittlerer Geschwindigkeit optimal
(Stadtverkehr, kurvenreiche Stre-
cke, Kreuzungen, Parken, …).
Aktivierung
Diese Funktion wird so aktiviert:
- durch Betätigung des Blinkers,
- ab einem bestimmten Winkel des
Lenkradeinschlags.
Deaktivierung
Diese Funktion wird wie folgt deak-
tiviert:
- unterhalb eines gewissen Win-
kels des Lenkradeinschlags,
- im Stand oder bei sehr geringer
Geschwindigkeit,
- beim Einlegen des Rückwärts-
ganges,
- bei der Deaktivierung des Kur-
venfahrlichts.
Page 93 of 333
V
91
SICHT
Programmierung
Die Funktion wird über das Haupt-
menü des Bildschirmes des Kombi-
instrumentes aktiviert bzw. deakti-
viert.
Dazu "Fahrzeugparameter\Beleuch-
tung\Kurvenfahrlicht" auswählen.
Funktionsstörung
Bei einer Funktionsstörung
blinkt diese Warnleuchte im
Kombiinstrument in Verbin-
dung mit einer Meldung auf
dem Multifunktionsbildschirm.
Wenden Sie sich an das CITROËN-
Händlernetz oder eine qualifi zierte
Werkstatt.
Im Stillstand, bei sehr geringem Tempo
oder bei eingelegtem Rückwärts-
gang ist die Funktion nicht aktiv.
Der Betriebszustand der Funktion
bleibt beim Ausschalten der Zün-
dung gespeichert.

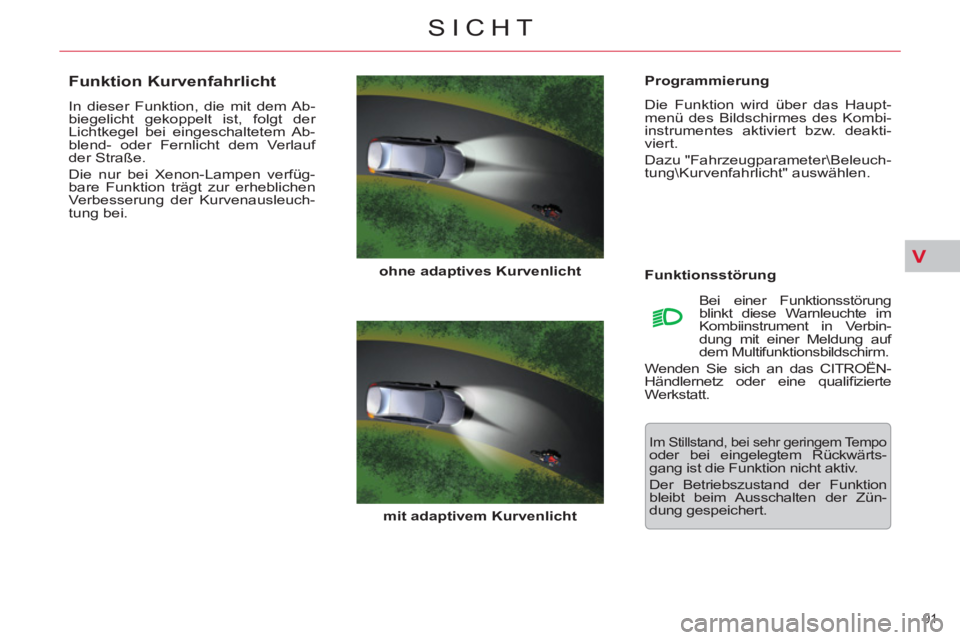

Funktion Kurvenfahrlicht
In dieser Funktion, die mit dem Ab-
biegelicht gekoppelt ist, folgt der
Lichtkegel bei eingeschaltetem Ab-
blend- oder Fernlicht dem Verlauf
der Straße.
Die nur bei Xenon-Lampen verfüg-
bare Funktion trägt zur erheblichen
Verbesserung der Kurvenausleuch-
tung bei.
mit adaptivem Kurvenlicht
ohne adaptives Kurvenlicht
Page 94 of 333
V
92
SICHT

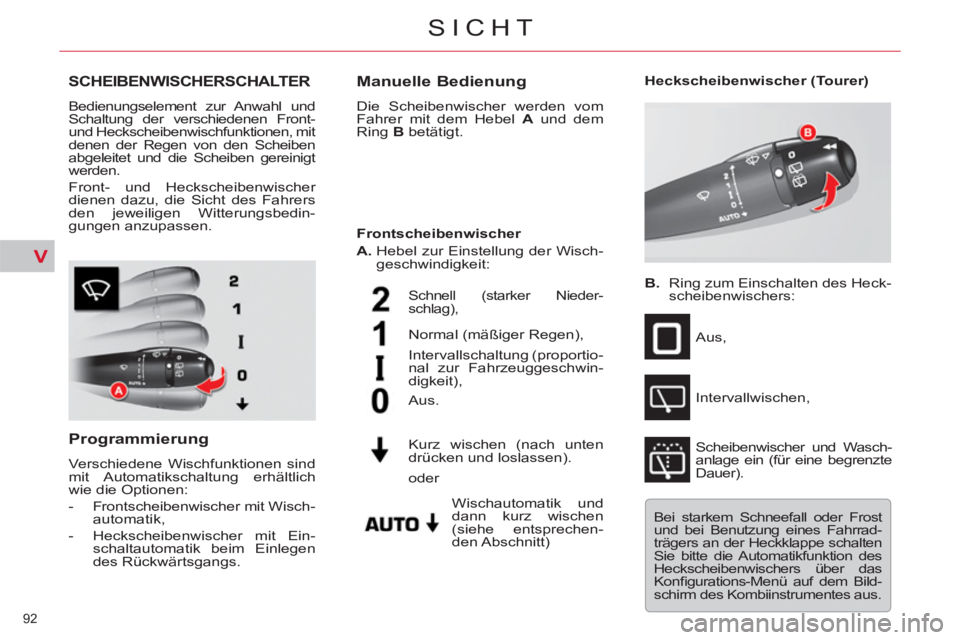

SCHEIBENWISCHERSCHALTER
Bedienungselement zur Anwahl und
Schaltung der verschiedenen Front-
und Heckscheibenwischfunktionen, mit
denen der Regen von den Scheiben
abgeleitet und die Scheiben gereinigt
werden.
Front- und Heckscheibenwischer
dienen dazu, die Sicht des Fahrers
den jeweiligen Witterungsbedin-
gungen anzupassen.
Programmierung
Verschiedene Wischfunktionen sind
mit Automatikschaltung erhältlich
wie die Optionen:
- Frontscheibenwischer mit Wisch-
automatik,
- Heckscheibenwischer mit Ein-
schaltautomatik beim Einlegen
des Rückwärtsgangs.
Manuelle Bedienung
Die Scheibenwischer werden vom
Fahrer mit dem Hebel A
und dem
Ring B
betätigt.
Heckscheibenwischer (Tourer)
B.
Ring zum Einschalten des Heck-
scheibenwischers:
Aus,
Intervallwischen,
Scheibenwischer und Wasch-
anlage ein (für eine begrenzte
Dauer).
Schnell (starker Nieder-
schlag),
Normal (mäßiger Regen),
Intervallschaltung (proportio-
nal zur Fahrzeuggeschwin-
digkeit),
Wischautomatik und
dann kurz wischen
(siehe entsprechen-
den Abschnitt)
Aus.
Kurz wischen (nach unten
drücken und loslassen).
Frontscheibenwischer
A.
Hebel zur Einstellung der Wisch-
geschwindigkeit:
oder
Bei starkem Schneefall oder Frost
und bei Benutzung eines Fahrrad-
trägers an der Heckklappe schalten
Sie bitte die Automatikfunktion des
Heckscheibenwischers über das
Konfi gurations-Menü auf dem Bild-
schirm des Kombiinstrumentes aus.
Page 95 of 333
V
93
SICHT

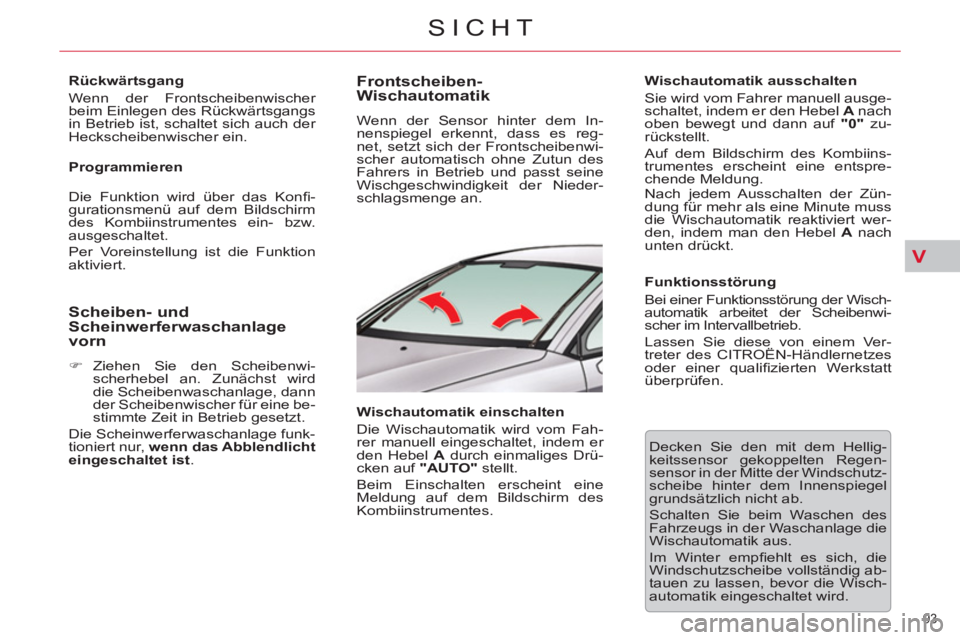

Rückwärtsgang
Wenn der Frontscheibenwischer
beim Einlegen des Rückwärtsgangs
in Betrieb ist, schaltet sich auch der
Heckscheibenwischer ein.
Programmieren
Die Funktion wird über das Konfi -
gurationsmenü auf dem Bildschirm
des Kombiinstrumentes ein- bzw.
ausgeschaltet.
Per Voreinstellung ist die Funktion
aktiviert.
Scheiben- und
Scheinwerferwaschanlage
vorn
)
Ziehen Sie den Scheibenwi-
scherhebel an. Zunächst wird
die Scheibenwaschanlage, dann
der Scheibenwischer für eine be-
stimmte Zeit in Betrieb gesetzt.
Die Scheinwerferwaschanlage funk-
tioniert nur, wenn
das Abblendlicht
eingeschaltet ist
.
Frontscheiben-
Wischautomatik
Wenn der Sensor hinter dem In-
nenspiegel erkennt, dass es reg-
net, setzt sich der Frontscheibenwi-
scher automatisch ohne Zutun des
Fahrers in Betrieb und passt seine
Wischgeschwindigkeit der Nieder-
schlagsmenge an.
Wischautomatik einschalten
Die Wischautomatik wird vom Fah-
rer manuell eingeschaltet, indem er
den Hebel A
durch einmaliges Drü-
cken auf "AUTO"
stellt.
Beim Einschalten erscheint eine
Meldung auf dem Bildschirm des
Kombiinstrumentes.
Wischautomatik ausschalten
Sie wird vom Fahrer manuell ausge-
schaltet, indem er den Hebel A
nach
oben bewegt und dann auf "0"
zu-
rückstellt.
Auf dem Bildschirm des Kombiins-
trumentes erscheint eine entspre-
chende Meldung.
Nach jedem Ausschalten der Zün-
dung für mehr als eine Minute muss
die Wischautomatik reaktiviert wer-
den, indem man den Hebel A
nach
unten drückt.
Funktionsstörung
Bei einer Funktionsstörung der Wisch-
automatik arbeitet der Scheibenwi-
scher im Intervallbetrieb.
Lassen Sie diese von einem Ver-
treter des CITROËN-Händlernetzes
oder einer qualifi zierten Werkstatt
überprüfen.
Decken Sie den mit dem Hellig-
keitssensor gekoppelten Regen-
sensor in der Mitte der Windschutz-
scheibe hinter dem Innenspiegel
grundsätzlich nicht ab.
Schalten Sie beim Waschen des
Fahrzeugs in der Waschanlage die
Wischautomatik aus.
Im Winter empfi ehlt es sich, die
Windschutzscheibe vollständig ab-
tauen zu lassen, bevor die Wisch-
automatik eingeschaltet wird.

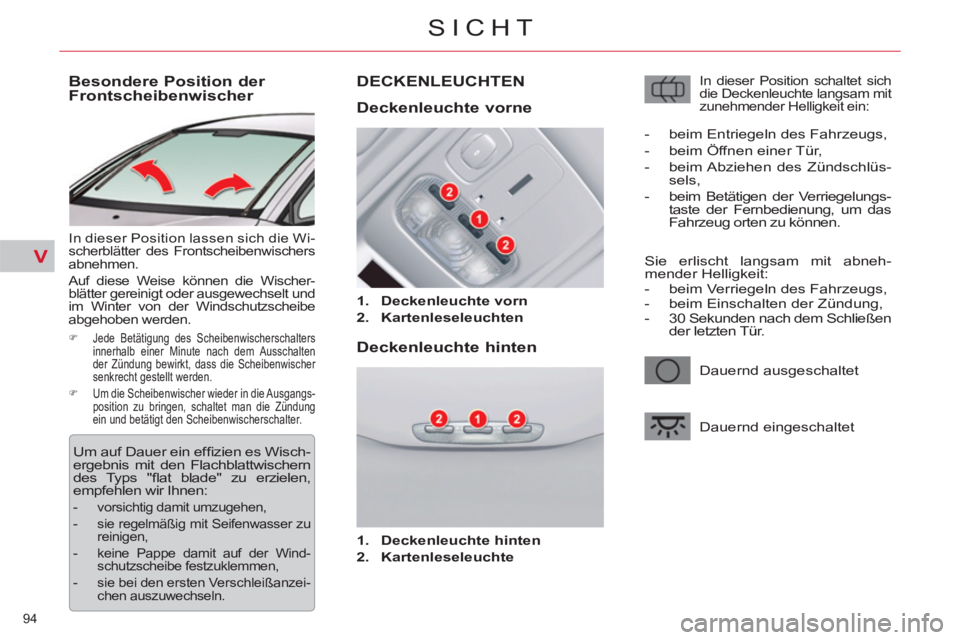

Page 96 of 333
V
94
SICHT
Besondere Position der
Frontscheibenwischer
In dieser Position lassen sich die Wi-
scherblätter des Frontscheibenwischers
abnehmen.
Auf diese Weise können die Wischer-
blätter gereinigt oder ausgewechselt und
im Winter von der Windschutzscheibe
abgehoben werden.
Um auf Dauer ein effi zien es Wisch-
ergebnis mit den Flachblattwischern
des Typs "fl at blade" zu erzielen,
empfehlen wir Ihnen:
- vorsichtig damit umzugehen,
- sie regelmäßig mit Seifenwasser zu
reinigen,
- keine Pappe damit auf der Wind-
schutzscheibe festzuklemmen,
- sie bei den ersten Verschleißanzei-
chen auszuwechseln.
DECKENLEUCHTEN
1.
Deckenleuchte vorn
2.
Kartenleseleuchten
Deckenleuchte vorne
Deckenleuchte hinten
1.
Deckenleuchte hinten
2.
Kartenleseleuchte
In dieser Position schaltet sich
die Deckenleuchte langsam mit
zunehmender Helligkeit ein:
Dauernd ausgeschaltet
Dauernd eingeschaltet
- beim Entriegeln des Fahrzeugs,
- beim Öffnen einer Tür,
- beim Abziehen des Zündschlüs-
sels,
- beim Betätigen der Verriegelungs-
taste der Fernbedienung, um das
Fahrzeug orten zu können.
Sie erlischt langsam mit abneh-
mender Helligkeit:
- beim Verriegeln des Fahrzeugs,
- beim Einschalten der Zündung,
- 30 Sekunden nach dem Schließen
der letzten Tür.
)
Jede Betätigung des Scheibenwischerschalters
innerhalb einer Minute nach dem Ausschalten
der Zündung bewirkt, dass die Scheibenwischer
senkrecht gestellt werden.
)
Um die Scheibenwischer wieder in die Ausgangs-
position zu bringen, schaltet man die Zündung
ein und betätigt den Scheibenwischerschalter.
Page 97 of 333
V
95
SICHT

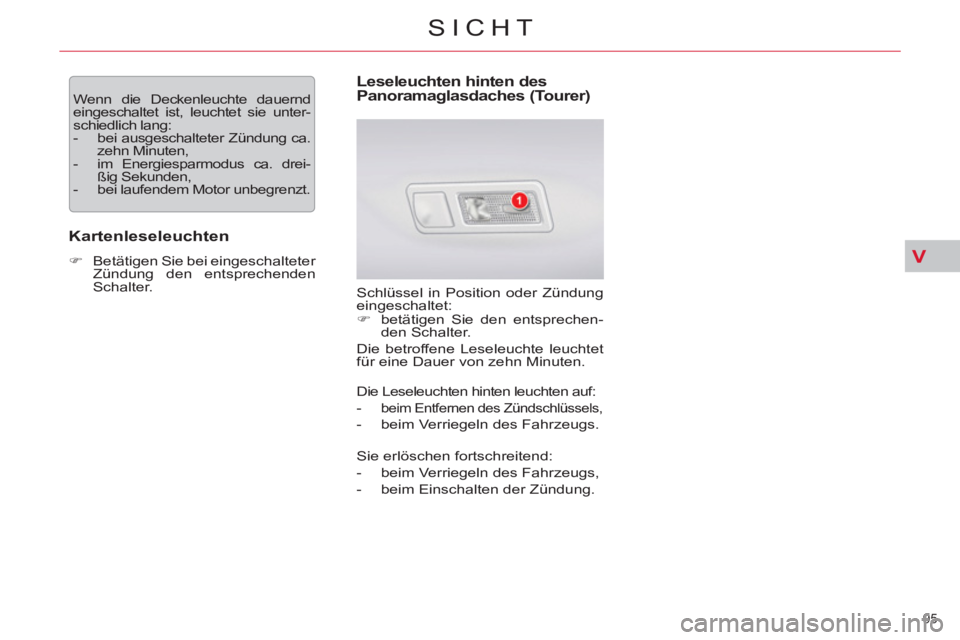

Wenn die Deckenleuchte dauernd
eingeschaltet ist, leuchtet sie unter-
schiedlich lang:
- bei ausgeschalteter Zündung ca.
zehn Minuten,
- im Energiesparmodus ca. drei-
ßig Sekunden,
- bei laufendem Motor unbegrenzt.
Kartenleseleuchten
)
Betätigen Sie bei eingeschalteter
Zündung den entsprechenden
Schalter.
Leseleuchten hinten des
Panoramaglasdaches (Tourer)
Schlüssel in Position oder Zündung
eingeschaltet:
)
betätigen Sie den entsprechen-
den Schalter.
Die betroffene Leseleuchte leuchtet
für eine Dauer von zehn Minuten.
Die Leseleuchten hinten leuchten auf:
-
beim Entfernen des Zündschlüssels,
- beim Verriegeln des Fahrzeugs.
Sie erlöschen fortschreitend:
- beim Verriegeln des Fahrzeugs,
- beim Einschalten der Zündung.
Page 98 of 333
V
96
SICHT

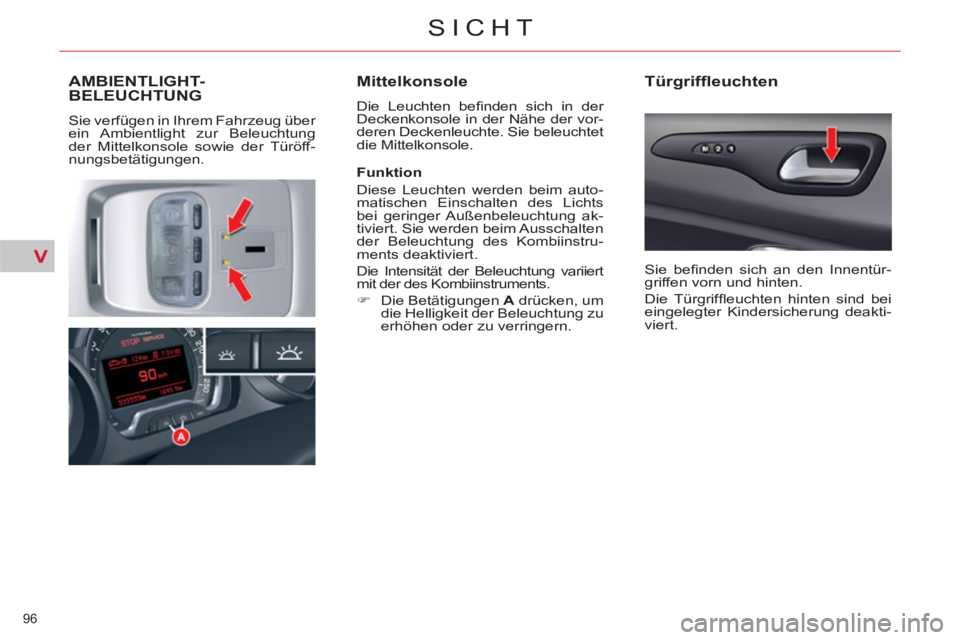

AMBIENTLIGHT-
BELEUCHTUNG
Sie verfügen in Ihrem Fahrzeug über
ein Ambientlight zur Beleuchtung
der Mittelkonsole sowie der Türöff-
nungsbetätigungen.
Mittelkonsole
Die Leuchten befi nden sich in der
Deckenkonsole in der Nähe der vor-
deren Deckenleuchte. Sie beleuchtet
die Mittelkonsole.
Türgriffleuchten
Funktion
Diese Leuchten werden beim auto-
matischen Einschalten des Lichts
bei geringer Außenbeleuchtung ak-
tiviert. Sie werden beim Ausschalten
der Beleuchtung des Kombiinstru-
ments deaktiviert.
Die Intensität der Beleuchtung variiert
mit der des Kombiinstruments.
)
Die Betätigungen A
drücken, um
die Helligkeit der Beleuchtung zu
erhöhen oder zu verringern.
Sie befi nden sich an den Innentür-
griffen vorn und hinten.
Die Türgriffl euchten hinten sind bei
eingelegter Kindersicherung deakti-
viert.
Page 99 of 333
V
97

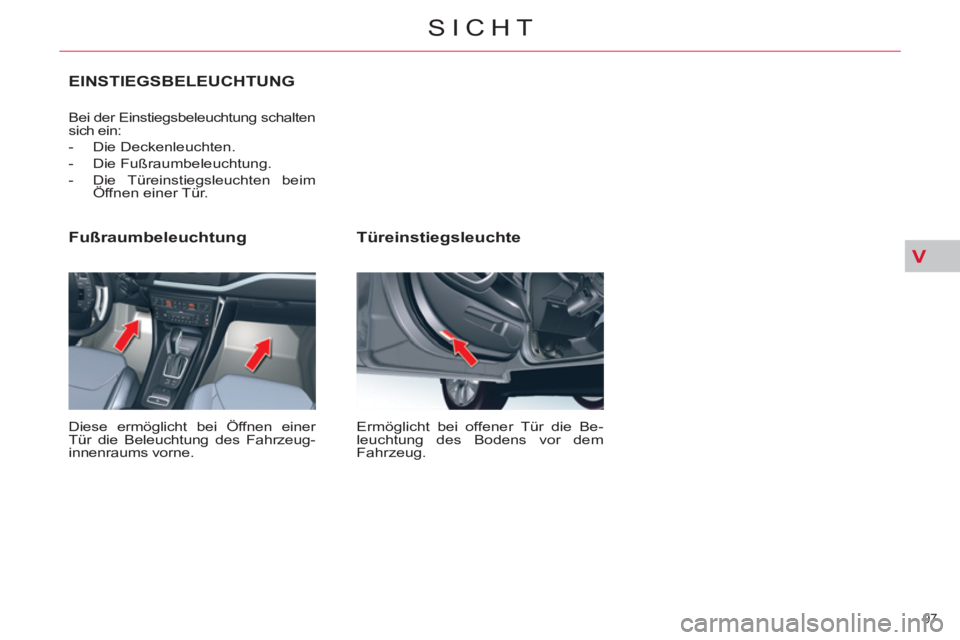

SICHT
Türeinstiegsleuchte
Ermöglicht bei offener Tür die Be-
leuchtung des Bodens vor dem
Fahrzeug.
Fußraumbeleuchtung
Diese ermöglicht bei Öffnen einer
Tür die Beleuchtung des Fahrzeug-
innenraums vorne.
Bei der Einstiegsbeleuchtung schalten
sich ein:
- Die Deckenleuchten.
- Die Fußraumbeleuchtung.
- Die Türeinstiegsleuchten beim
Öffnen einer Tür.
EINSTIEGSBELEUCHTUNG
Page 100 of 333
VI
!
98

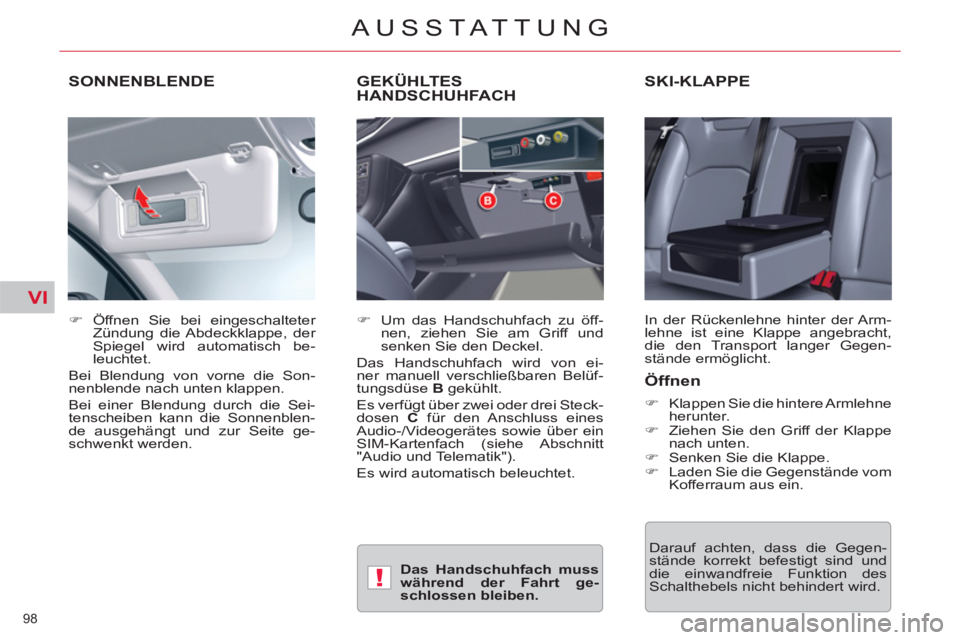

AUSSTATTUNG
SONNENBLENDE SKI-KLAPPE
In der Rückenlehne hinter der Arm-
lehne ist eine Klappe angebracht,
die den Transport langer Gegen-
stände ermöglicht.
)
Öffnen Sie bei eingeschalteter
Zündung die Abdeckklappe, der
Spiegel wird automatisch be-
leuchtet.
Bei Blendung von vorne die Son-
nenblende nach unten klappen.
Bei einer Blendung durch die Sei-
tenscheiben kann die Sonnenblen-
de ausgehängt und zur Seite ge-
schwenkt werden.
GEKÜHLTESHANDSCHUHFACH
)
Um das Handschuhfach zu öff-
nen, ziehen Sie am Griff und
senken Sie den Deckel.
Das Handschuhfach wird von ei-
ner manuell verschließbaren Belüf-
tungsdüse B
gekühlt.
Es verfügt über zwei oder drei Steck-
dosen C
für den Anschluss eines
Audio-/Videogerätes sowie über ein
SIM-Kartenfach (siehe Abschnitt
"Audio und Telematik").
Es wird automatisch beleuchtet.
Öffnen
)
Klappen Sie die hintere Armlehne
herunter.
)
Ziehen Sie den Griff der Klappe
nach unten.
)
Senken Sie die Klappe.
)
Laden Sie die Gegenstände vom
Kofferraum aus ein.
Darauf achten, dass die Gegen-
stände korrekt befestigt sind und
die einwandfreie Funktion des
Schalthebels nicht behindert wird.
Das Handschuhfach muss
während der Fahrt ge-
schlossen bleiben.
