Page 11 of 333
9
FAMILIARIZARE
POST DE CONDUCERE
1.
Senzor de luminozitate.
2.
Rola de reglare a climatizarii pe difuzie fi na.
3.
Airbag pentru pasager.
4.
Dezaburitor de geam lateral.
5.
Contactor cheie in torpedo:
- activarea / neutralizarea airbagului pasagerului.
6.
Aeratoare pentru pasager.
7.
Comanda lumini de avarie.
8.
Torpedo:
- compartiment pentru documentele de bord,
- prize audio-video.
9.
Comanda de blocare/deblocare a deschiderilor.
10.
Comenzile modurilor SPORT / ZAPADA ale cutiei
de viteze automate.
11 .
Frana de stationare electrica.
12.
Conector player USB.
13.
Cotiera cu suport pentru pahare.
14.
Comenzile suspensiei:
- reglarea garzii la sol,
- mod Sport.
15.
Scrumiera cu bricheta.
16.
Maneta de schimbare a vitezelor.
17.
Spatiu de depozitare.
18.
Sistem audio si telematica.
19.
Comenzile sistemului de aer conditionat.
20.
Compartiment de depozitare.
21.
Ecran multifunctional.
22.
Comenzi de apel de urgenta sau de asistenta.
Page 12 of 333
10
FAMILIARIZARE
POST DE CONDUCERE

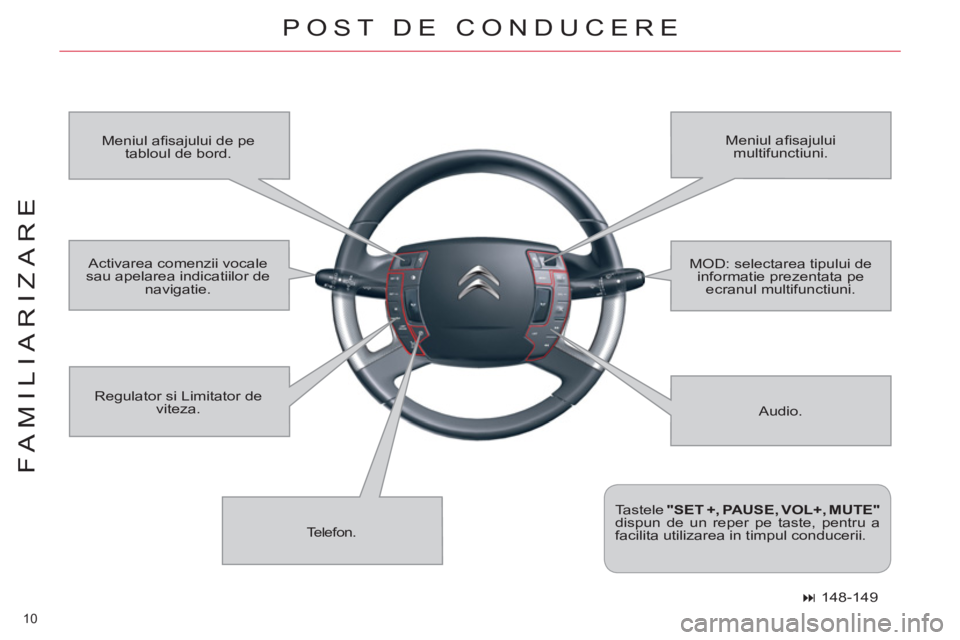

Audio. Meniul afi sajului de pe
tabloul de bord. Meniul afi sajului
multifunctiuni.
Telefon.
Regulator si Limitator de
viteza.
Tastele "SET +, PAUSE, VOL+, MUTE"
dispun de un reper pe taste, pentru a
facilita utilizarea in timpul conducerii. Activarea comenzii vocale
sau apelarea indicatiilor de
navigatie. MOD: selectarea tipului de
informatie prezentata pe
ecranul multifunctiuni.
148-149
Page 13 of 333
11
FAMILIARIZARE

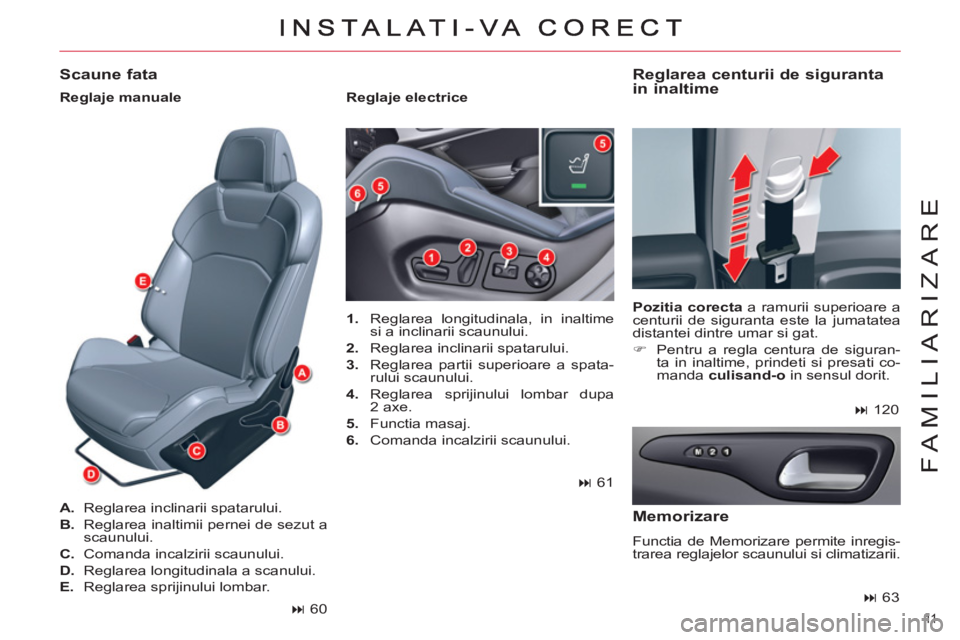

1.
Reglarea longitudinala, in inaltime
si a inclinarii scaunului.
2.
Reglarea inclinarii spatarului.
3.
Reglarea partii superioare a spata-
rului scaunului.
4.
Reglarea sprijinului lombar dupa
2 axe.
5.
Functia masaj.
6.
Comanda incalzirii scaunului.
A.
Reglarea inclinarii spatarului.
B.
Reglarea inaltimii pernei de sezut a
scaunului.
C.
Comanda incalzirii scaunului.
D.
Reglarea longitudinala a scanului.
E.
Reglarea sprijinului lombar.
Memorizare
Functia de Memorizare permite inregis-
trarea reglajelor scaunului si climatizarii.
Pozitia corecta
a ramurii superioare a
centurii de siguranta este la jumatatea
distantei dintre umar si gat.
)
Pentru a regla centura de siguran-
ta in inaltime, prindeti si presati co-
manda culisand-o
in sensul dorit.
Reglarea centurii de siguranta
in inaltime
Scaune fata
Reglaje electrice
Reglaje manuale
60
61
120
63
Page 14 of 333
12
FAMILIARIZARE

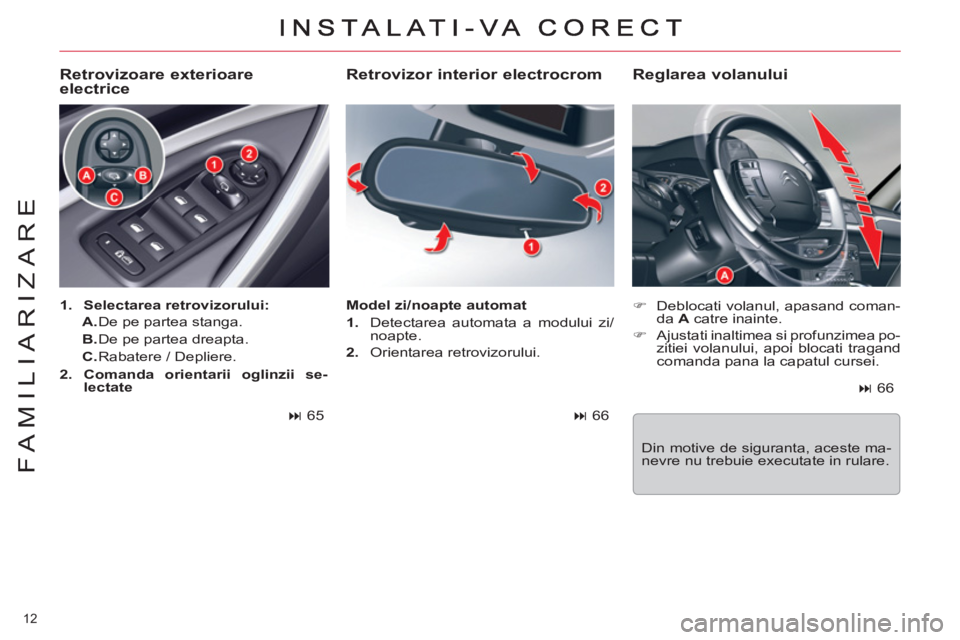

Retrovizor interior electrocrom
)
Deblocati volanul, apasand coman-
da A
catre inainte.
)
Ajustati inaltimea si profunzimea po-
zitiei volanului, apoi blocati tragand
comanda pana la capatul cursei.
Reglarea volanului
Retrovizoare exterioare
electrice
1.
Selectarea retrovizorului:
A.
De pe partea stanga.
B.
De pe partea dreapta.
C.
Rabatere / Depliere.
2.
Comanda orientarii oglinzii se-
lectate
65
Model zi/noapte automat
1.
Detectarea automata a modului zi/
noapte.
2.
Orientarea retrovizorului.
66
66
Din motive de siguranta, aceste ma-
nevre nu trebuie executate in rulare.
Page 15 of 333
13
FAMILIARIZARE
O BUNA VIZIBILITATE

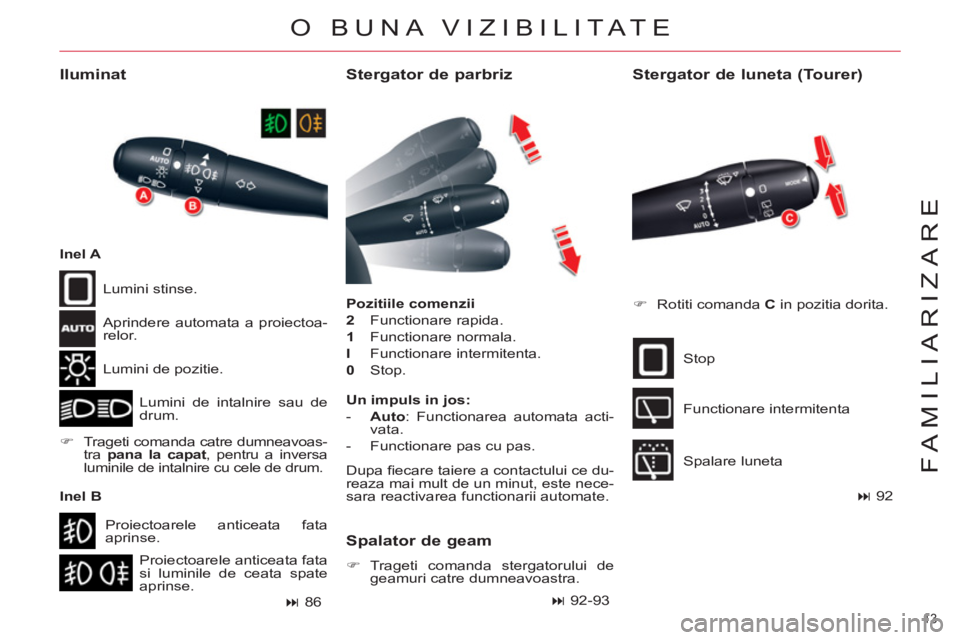

Stergator de parbriz
Pozitiile comenzii
2
Functionare rapida.
1
Functionare normala.
I
Functionare intermitenta.
0
Stop.
Iluminat
Lumini de pozitie.
Lumini de intalnire sau de
drum. Lumini stinse.
)
Trageti comanda catre dumneavoas-
tra pana la capat, pentru a inversa
luminile de intalnire cu cele de drum.
Proiectoarele anticeata fata
si luminile de ceata spate
aprinse. Proiectoarele anticeata fata
aprinse. Aprindere automata a proiectoa-
relor.
Stergator de luneta (Tourer)
)
Rotiti comanda C
in pozitia dorita.
Stop
Functionare intermitenta
Spalare luneta
Inel A
Inel B
86
Spalator de geam
)
Trageti comanda stergatorului de
geamuri catre dumneavoastra.
92-93
92
Un impuls in jos:
- Auto
: Functionarea automata acti-
vata.
- Functionare pas cu pas.
Dupa fi ecare taiere a contactului ce du-
reaza mai mult de un minut, este nece-
sara reactivarea functionarii automate.
Page 16 of 333
14
FAMILIARIZARE
O BUNA VENTILATIE

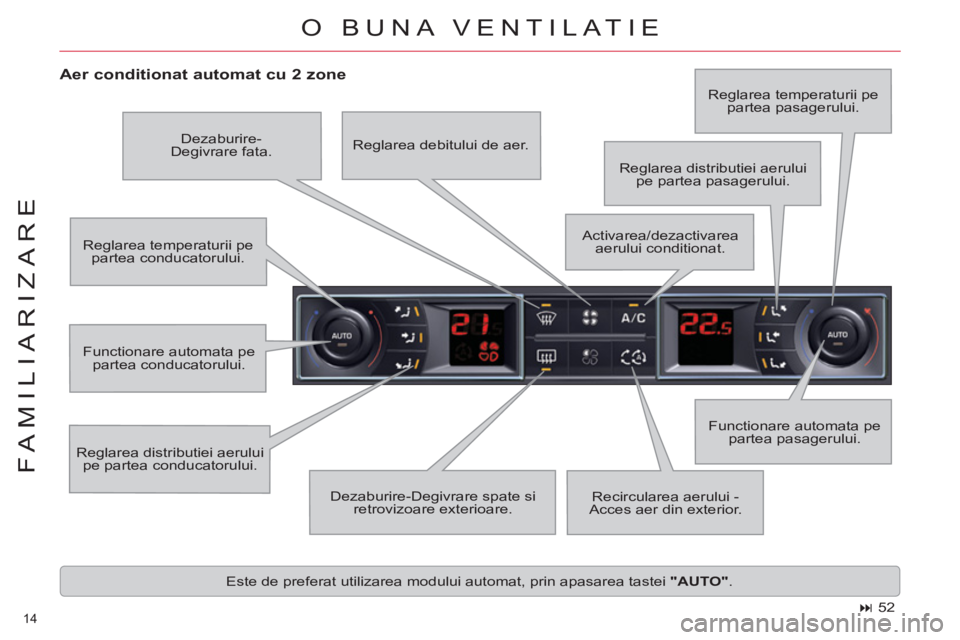

Aer conditionat automat cu 2 zone
Reglarea distributiei aerului
pe partea conducatorului. Functionare automata pe
partea pasagerului. Reglarea temperaturii pe
partea conducatorului. Reglarea distributiei aerului
pe partea pasagerului.
Dezaburire-Degivrare spate si
retrovizoare exterioare. Recircularea aerului -
Acces aer din exterior. Dezaburire-
Degivrare fata.
Functionare automata pe
partea conducatorului.
Este de preferat utilizarea modului automat, prin apasarea tastei "
AUTO"
. Reglarea temperaturii pe
partea pasagerului.
Activarea/dezactivarea
aerului conditionat. Reglarea debitului de aer.
52
Page 17 of 333
15
FAMILIARIZARE
O BUNA OBSERVARE A APARATURII

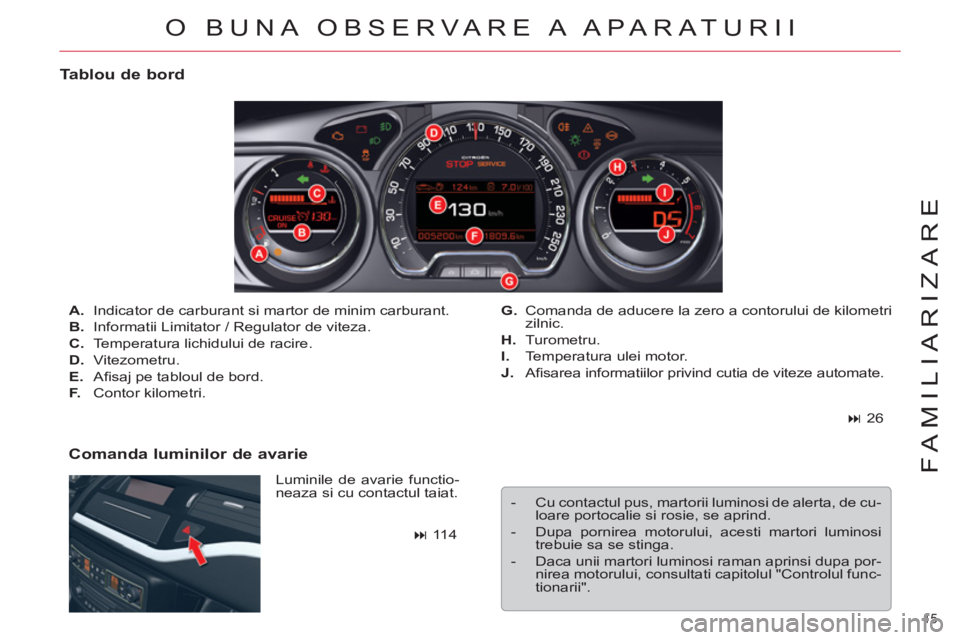

Tablou de bord
Luminile de avarie functio-
neaza si cu contactul taiat.
A.
Indicator de carburant si martor de minim carburant.
B.
Informatii Limitator / Regulator de viteza.
C.
Temperatura lichidului de racire.
D.
Vitezometru.
E.
Afi saj pe tabloul de bord.
F.
Contor kilometri.
G.
Comanda de aducere la zero a contorului de kilometri
zilnic.
H.
Turometru.
I.
Temperatura ulei motor.
J.
Afi sarea informatiilor privind cutia de viteze automate.
- Cu contactul pus, martorii luminosi de alerta, de cu-
loare portocalie si rosie, se aprind.
- Dupa pornirea motorului, acesti martori luminosi
trebuie sa se stinga.
- Daca unii martori luminosi raman aprinsi dupa por-
nirea motorului, consultati capitolul "Controlul func-
tionarii".
Comanda luminilor de avarie
26
114
Page 18 of 333
16
FAMILIARIZARE
O BUNA OBSERVARE A APARATURII

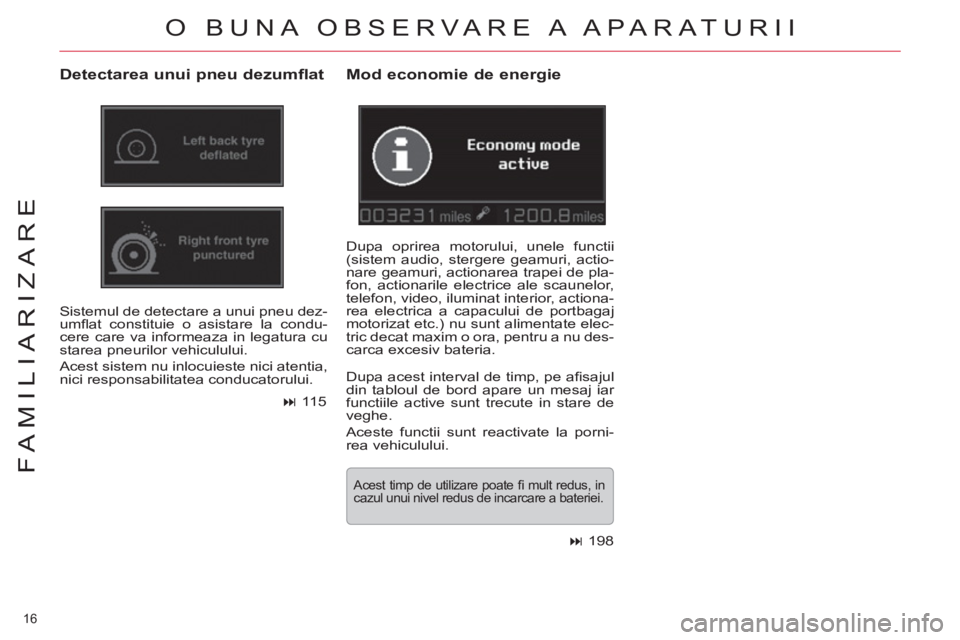

Detectarea unui pneu dezumflat
Sistemul de detectare a unui pneu dez-
umfl at constituie o asistare la condu-
cere care va informeaza in legatura cu
starea pneurilor vehiculului.
Acest sistem nu inlocuieste nici atentia,
nici responsabilitatea conducatorului.
Mod economie de energie
Dupa oprirea motorului, unele functii
(sistem audio, stergere geamuri, actio-
nare geamuri, actionarea trapei de pla-
fon, actionarile electrice ale scaunelor,
telefon, video, iluminat interior, actiona-
rea electrica a capacului de portbagaj
motorizat etc.) nu sunt alimentate elec-
tric decat maxim o ora, pentru a nu des-
carca excesiv bateria.
Acest timp de utilizare poate fi mult redus, in
cazul unui nivel redus de incarcare a bateriei.
Dupa acest interval de timp, pe afi sajul
din tabloul de bord apare un mesaj iar
functiile active sunt trecute in stare de
veghe.
Aceste functii sunt reactivate la porni-
rea vehiculului.
115
198
Page 19 of 333
17
FAMILIARIZARE

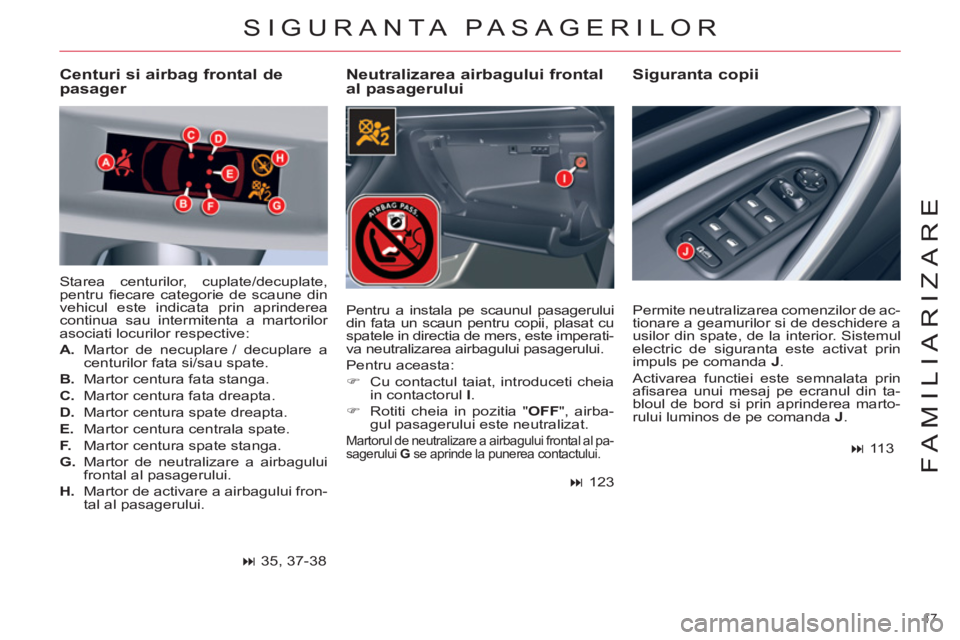

SIGURANTA PASAGERILOR
Neutralizarea airbagului frontal
al pasagerului
Siguranta copii
Centuri si airbag frontal de
pasager
Starea centurilor, cuplate/decuplate,
pentru fi ecare categorie de scaune din
vehicul este indicata prin aprinderea
continua sau intermitenta a martorilor
asociati locurilor respective:
A.
Martor de necuplare / decuplare a
centurilor fata si/sau spate.
B.
Martor centura fata stanga.
C.
Martor centura fata dreapta.
D.
Martor centura spate dreapta.
E.
Martor centura centrala spate.
F.
Martor centura spate stanga.
G.
Martor de neutralizare a airbagului
frontal al pasagerului.
H.
Martor de activare a airbagului fron-
tal al pasagerului.
35, 37-38
Pentru a instala pe scaunul pasagerului
din fata un scaun pentru copii, plasat cu
spatele in directia de mers, este imperati-
va neutralizarea airbagului pasagerului.
Pentru aceasta:
)
Cu contactul taiat, introduceti cheia
in contactorul I
.
)
Rotiti cheia in pozitia " OFF
", airba-
gul pasagerului este neutralizat.
Martorul de neutralizare a airbagului frontal al pa-
sagerului G
se aprinde la punerea contactului.
123
Permite neutralizarea comenzilor de ac-
tionare a geamurilor si de deschidere a
usilor din spate, de la interior. Sistemul
electric de siguranta este activat prin
impuls pe comanda J
.
Activarea functiei este semnalata prin
afi sarea unui mesaj pe ecranul din ta-
bloul de bord si prin aprinderea marto-
rului luminos de pe comanda J
.
113
Page 20 of 333
!!!
18
FAMILIARIZARE

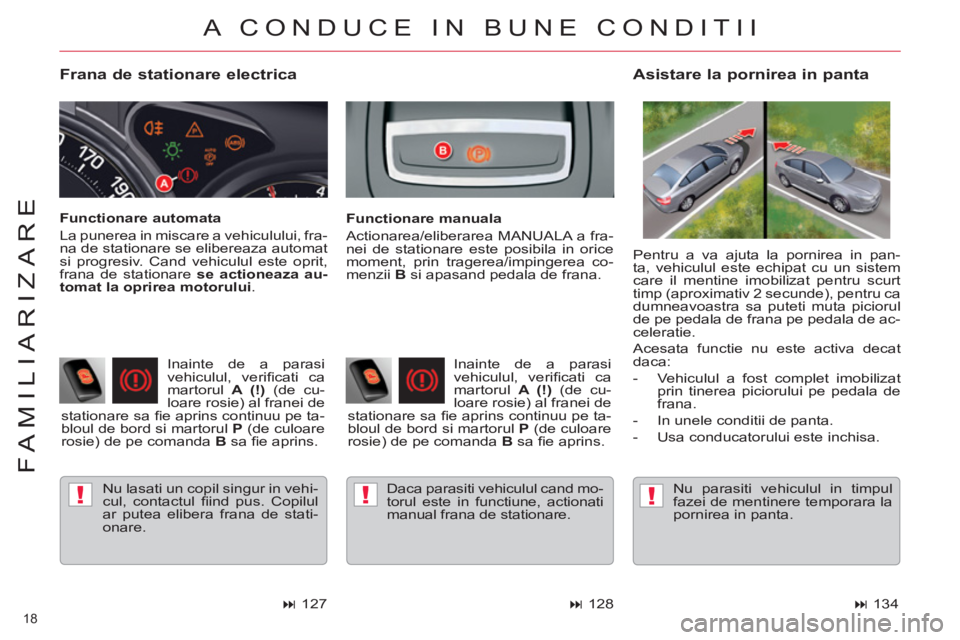

Frana de stationare electrica
Nu lasati un copil singur in vehi-
cul, contactul fi ind pus. Copilul
ar putea elibera frana de stati-
onare.
Asistare la pornirea in panta
Functionare manuala
Actionarea/eliberarea MANUALA a fra-
nei de stationare este posibila in orice
moment, prin tragerea/impingerea co-
menzii B
si apasand pedala de frana.
Inainte de a parasi
vehiculul, verifi cati ca
martorul A (!)
(de cu-
loare rosie) al franei de
stationare sa fi e aprins continuu pe ta-
bloul de bord si martorul P
(de culoare
rosie) de pe comanda B
sa fi e aprins.
Daca parasiti vehiculul cand mo-
torul este in functiune, actionati
manual frana de stationare. Nu parasiti vehiculul in timpul
fazei de mentinere temporara la
pornirea in panta. Pentru a va ajuta la pornirea in pan-
ta, vehiculul este echipat cu un sistem
care il mentine imobilizat pentru scurt
timp (aproximativ 2 secunde), pentru ca
dumneavoastra sa puteti muta piciorul
de pe pedala de frana pe pedala de ac-
celeratie.
Acesata functie nu este activa decat
daca:
- Vehiculul a fost complet imobilizat
prin tinerea piciorului pe pedala de
frana.
- In unele conditii de panta.
- Usa conducatorului este inchisa. Inainte de a parasi
vehiculul, verifi cati ca
martorul A (!)
(de cu-
loare rosie) al franei de
stationare sa fi e aprins continuu pe ta-
bloul de bord si martorul P
(de culoare
rosie) de pe comanda B
sa fi e aprins.
Functionare automata
La punerea in miscare a vehiculului, fra-
na de stationare se elibereaza automat
si progresiv. Cand vehiculul este oprit,
frana de stationare se actioneaza au-
tomat la oprirea motorului.
A CONDUCE IN BUNE CONDITII
128
134
127
