CITROEN C5 2014 Instrukcja obsługi (in Polish)
Manufacturer: CITROEN, Model Year: 2014, Model line: C5, Model: CITROEN C5 2014Pages: 333, PDF Size: 12.02 MB

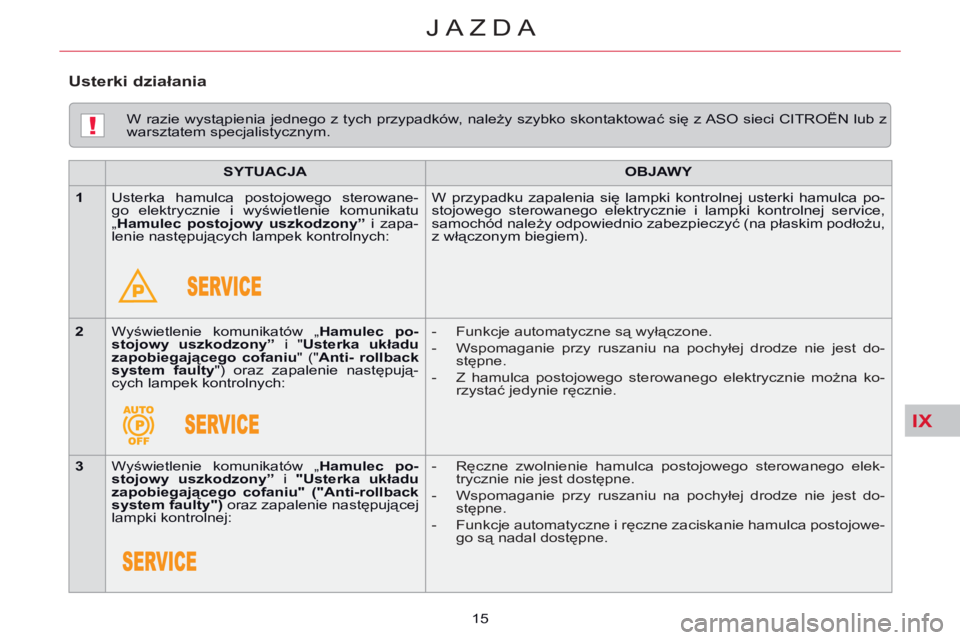

Page 331 of 333
IX
!
JAZDA
15
W razie wystąpienia jednego z tych przypadków, należy szybko skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
SYTUACJA
OBJAWY
1
Usterka hamulca postojowego sterowane-
go elektrycznie i wyświetlenie komunikatu
„ Hamulec postojowy uszkodzony”
i zapa-
lenie następujących lampek kontrolnych: W przypadku zapalenia się lampki kontrolnej usterki hamulca po-
stojowego sterowanego elektrycznie i lampki kontrolnej service,
samochód należy odpowiednio zabezpieczyć (na płaskim podłożu,
z włączonym biegiem).
2
Wyświetlenie komunikatów „ Hamulec po-
stojowy uszkodzony”
i " Usterka układu
zapobiegającego cofaniu
" (" Anti-
rollback
system faulty
") oraz zapalenie następują-
cych lampek kontrolnych:
- Funkcje automatyczne są wyłączone.
- Wspomaganie przy ruszaniu na pochyłej drodze nie jest do-
stępne.
- Z hamulca postojowego sterowanego elektrycznie można ko-
rzysta
ć jedynie ręcznie.
3
Wyświetlenie komunikatów „ Hamulec
po-
stojowy
uszko
dzony” i "Usterka układu
zapobiegającego cofaniu" ("Anti-rollback
system faulty")
oraz zapalenie następującej
lampki kontrolnej:
- Ręczne zwolnienie hamulca postojowego sterowanego elek-
trycznie nie jest dostępne.
- Wspomaganie przy ruszaniu na pochyłej drodze nie jest do-
stępne.
- Funkcje automatyczne i ręczne zaciskanie hamulca postojowe-
go są nadal dostępne.
Usterki działania

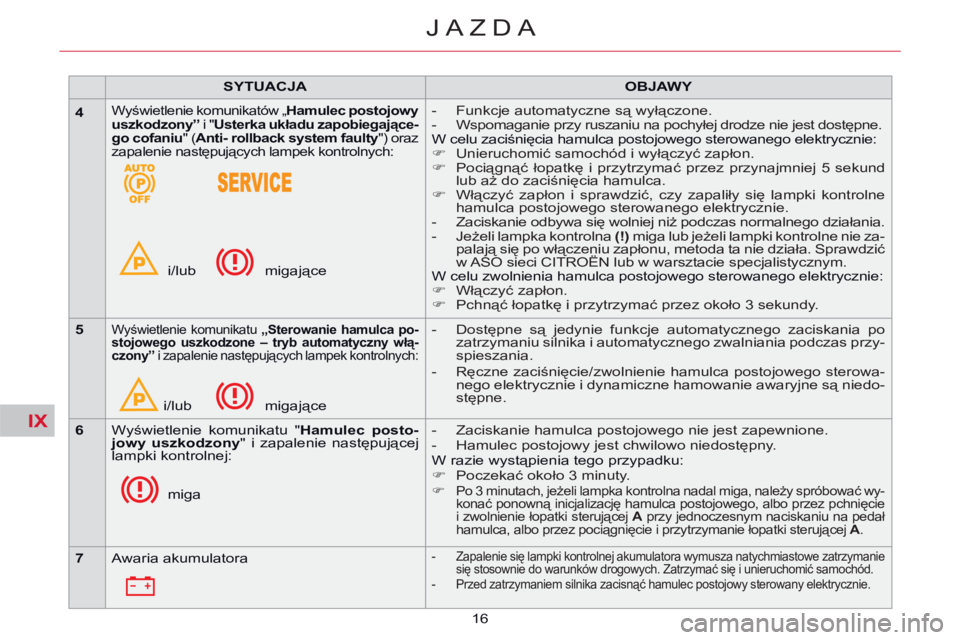

Page 332 of 333
IX
16
JAZDA
SYTUACJA
OBJAWY
4
Wyświetlenie komunikatów „ Hamulec postojowy
uszkodzony”
i " Usterka układu
zapobiegające-
go cofaniu
" ( Anti-
rollback system faulty
") oraz
zapalenie następujących lampek kontrolnych:
i/lub migające
- Funkcje automatyczne są wyłączone.
- Wspomaganie przy ruszaniu na pochyłej drodze nie jest dostępne.
W celu zaciśnięcia hamulca postojowego sterowanego elektrycznie:
)
Unieruchomić samochód i wyłączyć zapłon.
)
Pociągnąć łopatkę i przytrzymać przez przynajmniej 5 sekund
lub aż do zaciśnięcia hamulca.
)
Włączyć zapłon i sprawdzić, czy zapaliły się lampki kontrolne
hamulca postojowego sterowanego elektrycznie.
- Zaciskanie odbywa się wolniej niż podczas normalnego działania.
- Jeżeli lampka kontrolna (!)
miga lub jeżeli lampki kontrolne nie za-
palają się po włączeniu zapł
onu, metoda ta nie działa. Sprawdzić
w ASO sieci CITROËN lub w warsztacie specjalistycznym.
W celu zwolnienia hamulca postojowego sterowanego elektrycznie:
)
Włączyć zapłon.
)
Pchnąć łopatkę i przytrzymać przez około 3 sekundy.
5
Wyświetlenie komunikatu „Sterowanie hamulca po-
stojowego uszkodzone – tryb automatyczny włą-
czony”
i zapalenie następujących lampek kontrolnych:
i/lub migające
- Dostępne są jedynie funkcje automatycznego zaciskania po
zatrzymaniu silnika i automatycznego zwalniania podczas przy-
spieszania.
- Ręczne zaciśnięcie/zwolnienie hamulca postojowego sterowa-
nego elektrycznie i dynamiczne hamowanie awaryjne są niedo-
stępne.
6
Wyświetlenie komunikatu " Hamulec posto-
jowy uszkodzony
" i zapalenie następującej
lampki kontrolnej:
miga
- Zaciskanie hamulca postojowego nie jest zapewnione.
- Hamulec postojowy jest chwilowo niedostępny.
W razie wystąpienia tego przypadku:
)
Poczekać około 3 minuty.
)
Po 3 minutach, jeżeli lampka kontrolna nadal miga, należy spróbować wy-
konać ponowną inicjalizację hamulca postojowego, albo przez pchnięcie
i zwolnienie łopatki sterującej A
przy jednoczesnym naciskaniu na pedał
hamulca, albo przez pociągnięcie i przytrzymanie łopatki sterującej A
.
7
Awaria akumulatora
- Zapalenie się lampki kontrolnej akumulatora wymusza natychmiastowe zatrzymanie
się stosownie do warunków drogowych. Zatrzymać się i unieruchomić samochód.
- Przed zatrzymaniem silnika zacisnąć hamulec postojowy sterowany elektrycznie.
Page 333 of 333
X
KONTROLE
17
Poziom oleju w silniku
Do kontroli poziomu oleju silni-
kowego służy wskaźnik poziomu
oleju na zestawie wskaźników,
działający po włączeniu zapłonu w
przypadku samochodów ze wskaź-
nikiem elektronicznym, lub ręczny
wskaźnik poziomu (bagnet).
W celu zapewnienia wiarygodnego od-
czytu samochód musi być zaparkowany
na poziomej powierzchni, a silnik musi
być wyłączony od przynajmniej 30 minut.
Uzupełnianie oleju silnikowego mię-
dzy przeglądami (lub wymianami)
jest rzeczą normalną. CITROËN
zaleca kontrolowanie i uzupełnienie
oleju co 5000 km.
Kontrola za pomocą ręcznego
wskaźnika poziomu
W celu zapoznania się z lokaliza-
cją ręcznego wskaźnika poziomu w
komorze silnika samochodu należy
odwołać się do rubryk "Silnik benzy-
nowy" lub "Silnik Diesla".
)
Chwycić wskaźnik poziomu za
kolorową końcówkę i go całkowi-
cie wyjąć.
)
Wytrzeć wskaźnik poziomu za
pomocą czystej niestrzępiącej
się ściereczki.
)
Wsunąć wskaźnik poziomu na
swoje miejsce aż do oporu, na-
stępnie ponownie go wyjąć i
sprawdzić poziom wzrokowo: pra-
widłowy poziom musi znajdować
się między znacznikami A
i B
.
A
= MAXI
B
= MINI
W przypadku stwierdze-
nia poziomu powyżej
znacznika A
lub poniżej
znacznika B
, nie uru-
chamiać silnika
.
- Jeżeli poziom MAXI
jest przekroczony
(ryzyko uszkodzenia
silnika), należy skon-
taktować się z ASO
sieci CITROËN lub z
warsztatem specjali-
stycznym.
- Jeżeli poziom MINI
nie jest osiągnięty,
należy koniecznie do-
lać oleju silnikowego.
Parametry oleju
Przed uzupełnieniem bądź wymia-
ną oleju należy sprawdzić, czy dany
olej jest dostosowany do danego
silnika oraz spełnia wymagania pro-
ducenta.
Uzupełnianie poziomu oleju w silniku
W celu uzyskania informacji o lo-
kalizacji korka zbiornika w komorze
silnika samochodu należy odwołać
się do rubryk "Silnik benzynowy" lub
"Silnik Diesla".
)
Odkręcić korek zbiornika w celu
uzyskania dostępu do wlewu.
)
Wlać olej małymi porcjami, uwa-
żając, aby go nie rozpryskiwać na
elementy silnika (ryzyko pożaru).
)
Przed sprawdzeniem poziomu za
pomocą ręcznego wskaźnika po-
ziomu należy poczekać kilka minut.
)
Uzupełnić poziom, jeżeli jest to
konieczne.
)
Po sprawdzeniu poziomu do-
kładnie zakręcić korek zbiornika
i umieścić wskaźnik poziomu na
swoim miejscu.
Po 30 minutach od chwili uzupełnie-
nia stanu oleju można skontrolować
poziom za pomocą wskaźnika w
zestawie wskaźników po uprzednim
włączeniu zapłonu.
Wymiana oleju
W celu uzyskania informacji o czę-
stotliwości wykonywania tej operacji
należy odwołać się do książki serwi-
sowej i gwarancyjnej.
Aby zapewnić sprawność silnika i
systemów ograniczających emisję
spalin, nigdy nie stosować dodat-
ków do oleju silnikowego.
