Page 181 of 333
XI
!
179
PRAKTISKĀ INFORMĀCIJA
Riteņa noņemšana
)
Nofi ksējiet automašīnu uz līdze-
nas, stabilas un neslīdošas virs-
mas. Ieslēdziet stāvbremzi.
)
Ja jūsu automašīna ir aprīkota
ar hidraulisko piekari "Hydractive
III+", motoram darbojoties palēni-
nātā režīmā, noregulējiet stabilitā-
ti, uzstādot maksimālo augstumu.
)
Izslēdziet aizdedzi un ieslēdziet
pirmo pārnesumu vai atpakaļgaitu
atkarībā no slīpuma (automātiska-
jai pārnesumkārbai izvēlieties po-
zīciju P).
)
Ja automašīna ir "Hydractive III+"
piekari, ievērojot ceļa slīpumu,
riteņa priekšpusē pretējā
pusē
bojātajam ritenim novietojiet ķīli.
)
levietojiet domkratu vienā no
četrām atverēm automašīnas
apakšdaļā blakus riteņiem un
grieziet rokturi, kamēr domkrats
atduras pret zemi.
)
Ar instrumenta 3
palīdzību noņe-
miet katrai skrūvei uzmavu.
)
Atskrūvējiet riteņa skrūves.
Pirms domkrata uzstādīša-
nas :
)
Vispirms noregulējiet automašī-nas klīrensu pozīcijā "maksimā-
lais augstums" un saglabājiet
to līdz brīdim, kamēr domkrats
tiek novietots zem automašī-
nas (neizman
tojiet hidraulisko
regulēšanu).
)
Imobilizējiet automašīnu uz ho-
rizontālas, stabilas un neslīdo-
šas virsmas.
)
Obligāti pārliecinieties, lai no
automašīnas izkāpušie pasa-
žieri atrastos drošības zonā.
Nekad neatrodieties zem automa-
šīnas, kad tā pacelta ar domkratu.
Domkrats un citi instrumenti ir au-
tomašīnai specifi ski instrumenti.
Neizmantojiet tos citiem mērķiem.
Tiklīdz iespējams, uzstādiet atpakaļ
oriģinālo riteni.
)
No jauna grieziet rokturi, kamēr
ritenis atrodas dažu centimetru
augstumā virs zemes.
)
Atskrūvējiet skrūves un noņe-
miet riteni.
Page 182 of 333
XI
!
180
PRAKTISKĀ INFORMĀCIJA
Īslaicīgas lietošanas ritenis
Automašīnai var būt atšķirīgs rezer-
ves ritenis. Tā uzstādīšanas laikā
var būt normāli konstatēt, ka riteņa
skrūves nepiespiež disku. Rezerves
riteņa fi ksācija tiek nodrošināta ar
katras skrūves galviņas malām.
Uzstādot atpakaļ oriģinālo riteni,
pārbaudiet, vai riteņa skrūvju starpli-
kas ir darba kārtībā.
Riteņa uzlikšana
)
Lietojot kalibrētāju, novietojiet ri-
teni ass galā. Pārbaudiet, lai ass
virsma un ritenis būtu tīri.
)
Aizskrūvējiet skrūves līdz pusei.
)
Nolaidiet un noņemiet domkratu.
)
Ar riteņa atslēgu aizskrūvējiet
skrūves līdz galam.
)
Uzlieciet uzgaļus uz skrūvēm.
)
Iestatiet klīrensu normālajā pozī-
cijā.
)
Kārtīgi piesūknējiet riepu un pār-
baudiet tās līdzsvarojumu.
Riepu spiediena detektors
Riteņiem ir spiediena sensori.
Labojiet tos CITROËN pārstāvniecī-
bā vai kvalifi cētā remontdarbnīcā.
Drošības skrūves (atķarībā
no versijas)
Visi riteņi ir aprīkoti ar drošības skrūvēm.
To noņemšanai :
)
Noņemiet uzgali ar instrumenta
3
palīdzību.
)
Izmantojiet no slepeno skrūvi un
stiprinājumu.
Ja jūsu automašīna ir aprīko-
ta ar atšķirīga izmēra rezer-
ves riteni, tad braucot ar šo
riteni, braukšanas ātrums nedrīkst
būs lielāks par 80 km/h.
Riteņu skrūves katram ritenim ir at-
šķirīgas.
Mainot riteņus, pārbaudiet
CITROËN pārstāvniecībā vai kva-
lifi cētā remontdarbnīcā, vai vecās
skrūves ir piemērotas jaunajiem
riteņiem.
Rūpīgi pierakstiet slepenās atslē-
gas galā esošo numuru. Ar šī nu-
mura palīdzību varēsit iegādāties
jaunas slepenās skrūves.
Page 183 of 333
XI
!
181
PRAKTISKĀ INFORMĀCIJA
SPULDZĪTES NOMAIŅA
Priekšējās gaismas
Modelis ar ksenona spuldzītēm
(D1S)
1.
Duālie ksenona lukturi
(tuvās/ tālās) :
D1S
2.
Leņķa gaismas :
HP19
3.
Dienasgaismas / stāvgaismas
(diodes)
Par priekšējā optiskā bloka apkopi
un HP19, D1S un diodes spuldzī-
šu maiņu konsultējieties CITROËN
pārstāvniecībā vai kvalifi cēta re-
montdarbnīca.
Elektrotraumas risks
Ksenona lampiņu nomaiņu jāveic
CITROËN pārstāvniecībā vai kva-
lifi cētā remontdarbnīcā
.
Ja kāda no spuldzītēm ir bojāta,
iesakām vienlaicīgi nomainīt abas
spuldzītes D1S .
Lukturi ir aprīkoti ar polikarbo-
nāta stiklojumu, kas pārklāts ar
aizsarglaku :
)
netīriet to ne ar asām vai abra-
zīvām drāniņām, ne šķīdinātāju
vai kodīgu vielu,
)
izmantojiet sūkli un ziepjūdeni,
)
mazgājot netīrumus un izmanto-
jot augstspiediena mazgāšanas
strūklu, nevērsiet to ilgstoši uz gal-
venajiem lukturiem, gaismām un
to apmalēm, lai nesabojātu to la-
kojumu un hermētiskās apmales.
)
nepieskarieties spuldzītēm ar pirk-stiem, bet to satveršanai izmanto-
jiet neplūksnainu drāniņu.
Mainot lampas, lukturiem pirms
tam jābūt izslēgtiem vismaz dažas
minūtes (iespējams smagi apde-
dzināties).
Lai nesabojātu prožektoru, obligāti
izmantojamas vienīgi antiultravio-
leto staru (UV) tipa lampas.
Bojāto lampu nomainiet tikai ar
tādu jaunu lampu, kurai ir tāds pats
atsauces numurs un parametri.
Page 184 of 333
XI
182
PRAKTISKĀ INFORMĀCIJA
Tālo gaismu spuldzīšu nomaiņa
)
Noņemiet luktura A
vāku.
)
Izņemiet atbalsta atsperi.
)
Izņemiet spuldzi un to nomainiet,
pievēršot uzmanību tā ievietoša-
nas kārtībai.
)
Pārvietojiet patronu.
)
Uzlieciet atpakaļ A
luktura vāku.
Modelis ar halogēnajām spuldzītēm
1.
Tālās gaismas :
H1
2.
Tu vās gaismas :
H7
3.
Virzienrādītāja apgaismojums :
H7
4.
Dienasgaismas / stāvgaismas
(diodes)
Par priekšējā optiskā bloka apkopi
un diodes spuldzīšu maiņu konsul-
tējieties CITROËN pārstāvniecībā
vaikvalifi cēta remontdarbnīca.
Page 185 of 333
XI
183
PRAKTISKĀ INFORMĀCIJA
Tuvo gaismu spuldzīšu nomaiņa
)
Noņemiet luktura B
vāku.
)
Atvienojiet savienotāju, to sa-
spiežot ar īkšķi un rādītājpirkstu.
)
Atbrīvojiet spuldzīti no tās divām
metāla skavām.
)
Izņemiet spuldzi.
)
Nomainiet spuldzīti, veicot vieglu
uzspiedienu uz sāniem.
)
Atbrīvojiet savienotāju, līdz to
var pilnībā izņemt.
)
Uzlieciet atpakaļ B
luktura vāku.
Virzienrādītāju lukturu spuldzīšu
nomaiņa
)
Noņemiet luktura C vāku.
)
Atvienojiet savienotāju, to sa-
spiežot ar īkšķi un rādītājpirkstu.
)
Atbrīvojiet spuldzīti no tās divām
metāla skavām.
)
Izņemiet spuldzi.
)
Nomainiet spuldzīti, veicot vieglu
uzspiedienu uz sāniem.
)
Atbrīvojiet savienotāju, līdz to
var pilnībā izņemt.
)
Uzlieciet atpakaļ C
luktura vāku.
Page 186 of 333
XI
184
PRAKTISKĀ INFORMĀCIJA
Miglas lukturu spuldzīšu
nomaiņa
)
Ar skrūvgrieža palīdzību izskrū-
vējiet pārsega fi ksācijas skrūvi A
,
to pārbīdiet un noņemiet.
)
Ar instrumenta palīdzību izņe-
miet gaismu B
fi ksācijas skrūves
un pavelciet aiz optiskā bloka, lai
to izņemtu no bufera.
)
Atvienojiet savienotāju D
.
)
Izņemiet spuldzīti, to pagriežot
par 1/4 pagrieziena.
)
Nomainiet spuldzīti.
)
Pievienojiet savienotāju D
.
)
Ievietojiet optisko bloku atpakaļ
buferī.
)
Pieskrūv
ējiet optisko bloku.
)
Ievietojiet pārsegu un to pieskrū-
vējiet.
Spuldzītes :
H8
Pagrieziena rādītāju spuldzīšu
maiņa
)
Ar instrumenta palīdzību izņe-
miet pārsega A
fi ksācijas skrūvi,
tad to pastumiet un izņemiet.
)
Ar instrumenta palīdzību izņe-
miet gaismu B
fi ksācijas skrūvi
un pavelciet aiz optiskā bloka, lai
to izņemtu no bufera.
)
Atsprādzējiet spuldzīti C
, nospie-
žot uz slēdžiem 1
un 2
.
)
Atvienojiet savienotājvadu (pa-
velciet, ar plakana skrūvgrieža
palīdzību nospiežot uz pelēkās
mēlītes).
)
Nomainiet spuldzīti.
)
Pievienojiet savienotāju (kārtīgi
piespiediet pelēko mēlīti).
)
Ievietojiet optisko bloku atpakaļ
buferī.
)
Pieskrūvējiet optisko bloku.
)
Ievietojiet pārsegu un to pieskrū-
vējiet.
Spuldzītes :
HP24 W
Page 187 of 333
XI
185
PRAKTISKĀ INFORMĀCIJA
Pagrieziena signāllampiņa ir aizzī-
mogota.
Ja spuldzīte ir bojāta, nomainiet sig-
nāllampiņu.
Konsultējieties CITROËN pārstāvnie-
cībā vai kvalifi cētā remontdarbnīcā.
Papildu sānu virziena rādītāju
spuldzīšu nomaiņa
Aizmugurējās gaismas (Hečbeks)
Nomainiet pārdegušo spuldzīti.
1.
Stop un gabarītu gaismas :
P 21 W / 5 W
2.
Gabarītgaismas :
R 5 W
3.
Atpakaļgaitas gaismas :
H 21 W
4.
Miglas lukturi :
H 21 W
5.
Pagrieziena rādītāji :
PY 21 W
)
Atveriet bagāžas nodalījuma
pārsegu.
)
Ar plakana skrūvgrieža palīdzību
izņemiet fi ksācijas skavas 3, kas
satur apšuvumu gaismu apvidū.
)
Daļēji atbrīvojiet apšuvumu F
.
)
Atvienojiet savienotāju G
.
Spuldzīšu maiņa uz bagāžas nodalījuma pārsega
)
Atveriet spuldzītes patronu H
.
)
Nomainiet spuldzīti.
)
Izņemiet spuldzītes patronu H
.
)
Pārbaudiet, lai spuldzītes patrona H
būtu
kārtīgi nostiprināta ar abiem knipšiem 6
.
)
Pievienojiet savienotāju G
.
)
Novietojiet atpakaļ apšuvumu un to no-
stipriniet ar fi ksācijas skavām F
.
Ievietojot atpakaļ, sekojiet, lai
nesaspiestu elektriskos vadus.
Page 188 of 333
XI
186
PRAKTISKĀ INFORMĀCIJA
Spuldzīšu maiņa uz spārna
)
Atbrīvojiet bagāžas nodalījuma
sānu apšuvuma lūku A
. Lai to
izdarītu, pavelciet to uz bagā-
žas nodalījuma pusi, pēc tam uz
augšu.
)
Atvienojiet savienotāju B
.
)
Aizskrūvējiet 2 fi ksācijas skrūves C
.
)
Izņemiet lukturus no tiem pare-
dzētās vietas.
)
Atsprādzējiet spuldzes patronu D
.
)
Nomainiet spuldzīti.
)
Ievietojiet atpakaļ spuldzīšu pat-
ronas D.
)
Ievietojiet gaismas tām paredzē-
tājā vietā.
)
Aizskrūvējiet 2 fi ksācijas skrūves C.
)
Pievienojiet savienotāju B
.
)
Uzlieciet apšuvumu A
.
Lai atskrūvētu vai aizskrūvētu fi ksāci-
jas skrūves C
, jūs varat izmantot arī
rezerves rite
ņa montāžas atslēgu.
Page 189 of 333
XI
187
PRAKTISKĀ INFORMĀCIJA
Spuldzīšu maiņa uz bagāžas
nodalījuma pārsega
)
Atveriet bagāžas nodalījuma
pārsegu.
)
Ar plakanā skrūvgrieža palīdzību
noņemiet plastmasas pārsegu F
.
)
Atvienojiet savienotāju G
.
)
Atskrūvējiet fi ksācijas uzgriezni H
.
)
Izņemiet gaismas no tai pare-
dzētas vietas.
Aizmugurējās gaismas
(Tourer)
Nosakiet, kura spuldzīte ir bojāta.
1.
Stop gaismas un
gabarītgaismas :
P21 W/5 W
2.
Gabarītgaismas :
R 5 W
3.
Atpakaļgaitas gaismas :
H 21 W
4.
Miglas lukturi :
H 21 W
5.
Pagrieziena rādītāji :
PY 21 W
)
Atknipsējiet spuldzītes patronu J
.
)
Nomainiet spuldzīti.
)
Ievietojiet spuldzītes patronu J,
pārbaudot, lai tā būtu kārtīgi no-
stiprinājusies.
)
Ievietojiet gaismas atpakaļ tām
paredzētajā vietā.
)
Aizskrūvē
jiet fi ksācijas uzgriezni H
.
)
Pievienojiet savienotāju G
.
)
Novietojiet atpakaļ plastmasas
pārsegu F
un to fi ksējiet.
Lai atskrūvētu vai aizskrūvētu fi ksā-
cijas uzgriezni H
, varat izmantot re-
zerves riteņa demontāžas atslēgu.
Page 190 of 333
XI
188
PRAKTISKĀ INFORMĀCIJA

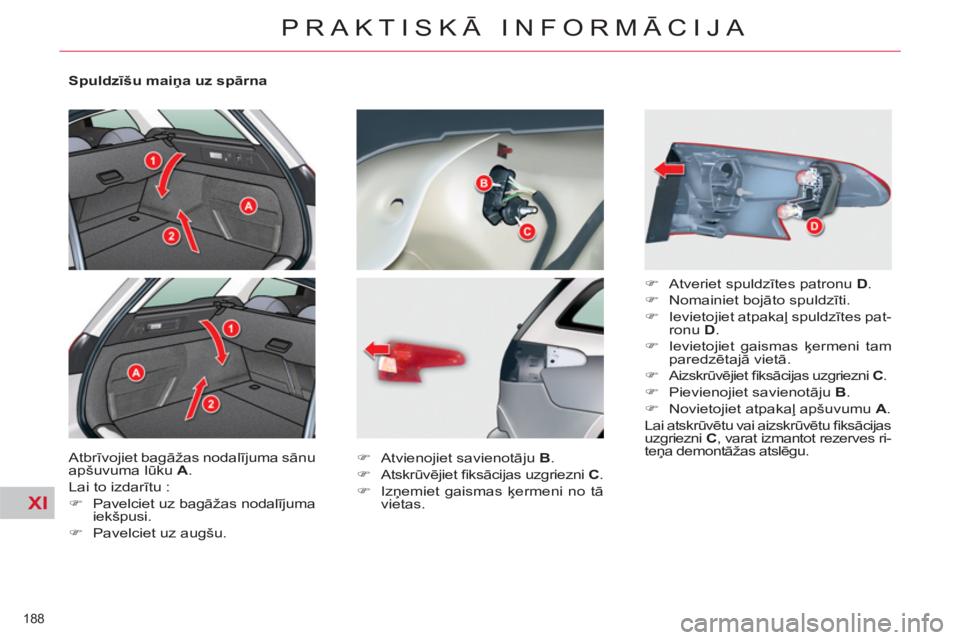

Spuldzīšu maiņa uz spārna
Atbrīvojiet bagāžas nodalījuma sānu
apšuvuma lūku A
.
Lai to izdarītu :
)
Pavelciet uz bagāžas nodalījuma
iekšpusi.
)
Pavelciet uz augšu.
)
Atvienojiet savienotāju B
.
)
Atskrūvējiet fi ksācijas uzgriezni C
.
)
Izņemiet gaismas ķermeni no tā
vietas.
)
Atveriet spuldzītes patronu D
.
)
Nomainiet bojāto spuldzīti.
)
Ievietojiet atpakaļ spuldzītes pat-
ronu D
.
)
Ievietojiet gaismas ķermeni tam
paredzētajā viet
ā.
)
Aizskrūvējiet fi ksācijas uzgriezni C
.
)
Pievienojiet savienotāju B
.
)
Novietojiet atpakaļ apšuvumu A
.
Lai atskrūvētu vai aizskrūvētu fi ksācijas
uzgriezni C, varat izmantot rezerves ri-
teņa demontāžas atslēgu.
