CITROEN C5 2015 Kasutusjuhend (in Estonian)

209
C5_et_Chap08_information_ed01-2014
Ukseläve valgusti
F tõmmake katte nagad lahti ja kasutage W 5W pirni.
Põrandavalgusti
F tõmmake katte nagad lahti ja kasutage W 5W pirni.
Kindalaegas
F tõmmake katte nagad lahti ja kasutage W 5W pirni.
8
Praktiline informatsioon

210
C5_et_Chap08_information_ed01-2014
Kaitsme vahetamine
Kaks kaitsmekarpi asuvad armatuurlaua all ja mootoriruumis.
Kaitsme vahetus
Enne kaitsme vahetust tuleb :
- k indlaks teha, miks see on läbi põlenud ja
rike parandada,
-
lül

itada kõik elektritarbijad välja,
-

s
eisata sõiduk ja lülitada süüde välja,
-

t
eha kindlaks vigane kaitse järgmistel
lehekülgedel olevate tabelite abil. Õige
Vale
Kahvel 1
Kui rike esineb pärast kaitsme vahetamist,
laske oma sõiduki elektrisüsteem C
i

tr
O
ËN
esinduses või kvalifitseeritud töökojas üle
kontrollida. Kaitsme vahetamiseks tuleb :
-
kas

utada spetsiaalseid näpitsaid 1 , mis
asuvad kaitsmekarbi juures asuval luugil,
et võtta kaitse välja ja kontrollida, kas see
on läbi põlenud,
-
v

ahetada läbipõlenud kaitse alati sama
voolutugevuse jaoks mõeldud kaitsmega
(sama värvi) ; vale kaitsme paigaldamine
võib põhjustada häireid (tuleoht). Kui vahetate läbipõlenud kaitsme
kaitsme vastu, mis antud tabelites
puudub, võivad sellega kaasneda
häired sõiduki töös. Pöörduge
C
i

tr
O
ËN esindusse või kvalifitseeritud
töökotta. C
i

tr
O
ËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodeta
ega soovitata C
i

tr
O
ËN poolt ja
mis ei ole paigaldatud vastavalt
ettekirjutustele, eriti siis, kui ühendatud
lisaseadmete voolutarbimine kokku
ületab 10


milliamprit.Elektriseadmete paigaldus
teie sõiduki elektrisüsteemid on
mõeldud töötamiseks nii standard- kui
ka lisavarustusega.
Enne elektriseadmete paigaldamist
oma sõidukisse konsulteerige
C
i
tr
O
ËN esinduse või kvalifitseeritud
töökojaga.
Praktiline informatsioon

211
C5_et_Chap08_information_ed01-2014

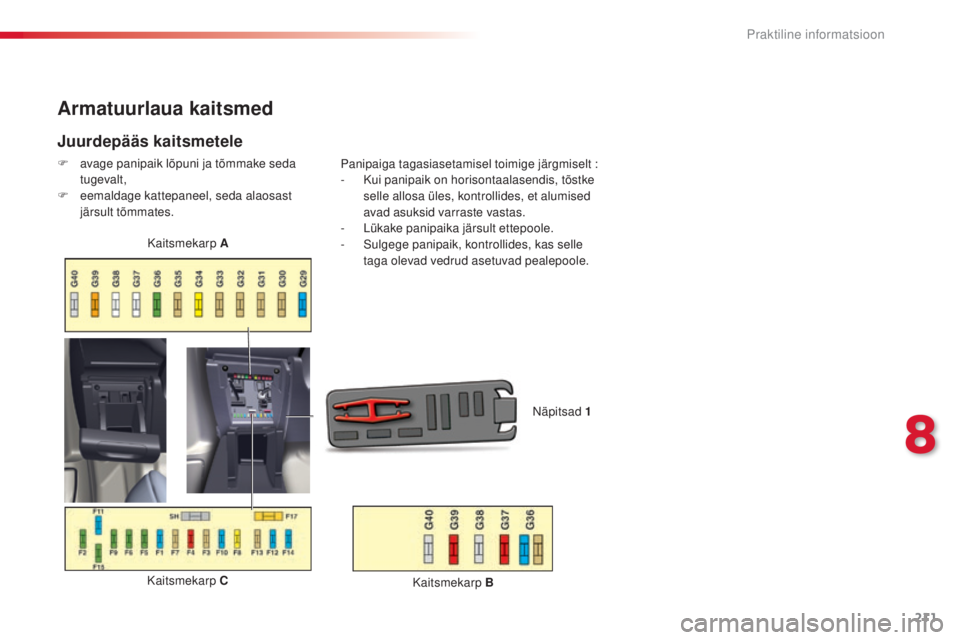

Armatuurlaua kaitsmed
Juurdepääs kaitsmetele
F avage panipaik lõpuni ja tõmmake seda tugevalt,
F

e
emaldage kattepaneel, seda alaosast
järsult tõmmates.
Kaitsmekarp CKaitsmekarp A
Näpitsad 1
Panipaiga tagasiasetamisel toimige järgmiselt :
-

K
ui panipaik on horisontaalasendis, tõstke
selle allosa üles, kontrollides, et alumised
avad asuksid varraste vastas.
-
L

ükake panipaika järsult ettepoole.
-


s
ul
gege panipaik, kontrollides, kas selle
taga olevad vedrud asetuvad pealepoole.
Kaitsmekarp B
8
Praktiline informatsioon

212
C5_et_Chap08_information_ed01-2014
Kaitsmekarp A
Kaitsmekarp B
Kaitsme Nr.Ampertähis Funktsioon
G29 -Vaba
G30 5
A
so
ojendusega küljepeeglid
G31 5
AVihma-ja valgusandur
G32 5
AKinnitamata turvavööde märgutuled
G33 5
A
is
etumenevad tahavaatepeeglid
G34 20
APanoraamkatuse kate (laugpära)
G35 5
AKaasreisija ukse valgustus - Kaasreisija küljepeegli reguleerimine
G36 30
A
mo
toriseeritud pakiruum (
tou
rer)
G37 20
AEsiistmete soojendus
G38 30
AElektriline juhiiste
G39 30
AElektriline reisijaiste - H
iFi v

õimendi
G40 3
AHaagise juhtploki toide
Kaitsme Nr. Ampertähis Funktsioon
G36 15


A6


käiguline automaatkäigukast
5
A4


käiguline automaatkäigukast
G37 10


APäevatuled - Diagnostikapistik
G38 3
ACD
s
/as
r
G3

9 10


AHüdrauliline vedrustus
G40 3
A
s
t
O
P lüliti
Praktiline informatsioon

213
C5_et_Chap08_information_ed01-2014
Kaitsmekarp C
Kaitsme Nr.Ampertähis Funktsioon
F1 15


A
ta
gaklaasipuhasti (
to
urer)
F2 30
ALukustuse ja superlukustuse relee
F3 5
A
tur
vapadjad
F4 10


A
a
utomaatkäigukast - Lisakütte plokk (Diisel) - i
s
etumenevad tahavaatepeeglid
F5 30
AEesmine klaasitõstuk - Katuseluuk - Kaasreisija ukse valgustus - Kaasreisija küljepeegli liigutamine
F6 30
A
ta
gumine klaasitõstuk
F7 5
APäikesesirmi peegli valgustus - Kindalaeka valgustus - Laelambid -
t
a
skulamp (
to
urer)
F8 20
A
ra
adio - CD-vaheti - r
o
olil olevad nupud - Näidik - r
e
hvide alarõhu andur -
mo
toriseeritud pakiruumi arvuti
F9 30
A
s
igaretisüütaja - Eesmine 12

V pistikupesa
F10 15


A
si
gnalisatsioon - r
o
olil asuvad lülitid, märguannete ja klaasipuhastite lülitid
F11 15


ANõrga voolutugevusega süütelukk
F12 15


AElektriline juhiiste - Näidikuplokk - Kinnitamata turvavööde märgutuled - kliimaseadme nupud
F13 5
A
mo
otori juhtplokk - Hüdraulilise vedrustuse pumba katkestusrelee - t
u
rvapadja arvuti toide
F14 15


AVihma-ja valgusandur - Parkimisabi - Elektriline kaasreisija reisijaiste - Haagise kinnituskoht -H
iFi v

õimendi arvuti -
käed vabad varustus - Hoiatus sõidureast väljakaldumise korral
F15 30
ALukustuse ja superlukustuse relee
F17 40
A
so
ojendusega tagaklaas - s
o
ojendusega küljepeeglid
FSH SHUNT
sHuNt P

a r
K
8
Praktiline informatsioon

214
C5_et_Chap08_information_ed01-2014
Kaitsmed mootoriruumis
Juurdepääs kaitsmetele
F Keerake iga kruvi 1/4 pöörde võrra lahti.
F E emaldage kaas.
F

V
ahetage kaitse. Kaitsme Nr.
Ampertähis Funktsioon
F1 20 A
mo
otori juhtplokk
F2 15

A
si
gnaal
F3 10

A
Klaasipesupump
F4 10

A
tu
ledepesuri pump
F5 15

A
mo
otori täiturid
F6 10

A
Õhuhulga andur - Kurvituled - Diagnostikapistik
F7 10

A
au
tomaatkäigukasti käigukangi blokeerimine -
ro
olivõimendi
F8 25 A
st
arter
F9 10

A
si
duri kontakt - st
O
P lüliti
F10 30
Amo otori täiturid
F11 40
AKliimaseadme puhur
F12 30
AKlaasipuhasti
F13 40
AB
s

i ploki toide (toide pärast süüte väljakeeramist)
F14 30
A-
F15 10


AParem kaugtuli
F16 10


AVasak kaugtuli
F17 15


AParem lähituli
F18 15


AVasak lähituli
F19 15


A
mo
otori täiturid
F20 10


A
mo
otori täiturid
F21 5
A
mo
otori täiturid
Hermeetilisuse tagamiseks
kontrollige peale töö lõpetamist, et
kaas oleks korralikult suletud.
Töid kaitsmekarpides asuvate
lisakaitsmesüsteemi MAXI
kaitsekorkide kallal tohib läbi viia
ainult CITROËN esinduses või
kvalifitseeritud töökoda.
Kaitsmete tabel
Praktiline informatsioon

215
C5_et_Chap08_information_ed01-2014

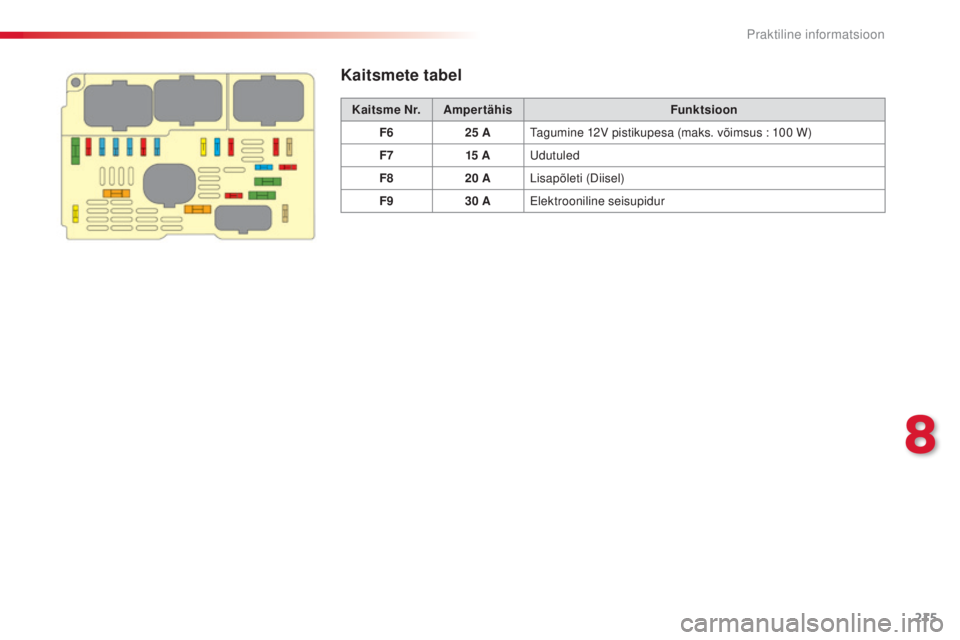

Kaitsmete tabel
Kaitsme Nr.Ampertähis Funktsioon
F6 25
A
ta
gumine 12V pistikupesa (maks. võimsus : 100 W)
F7 15


A
udut
uled
F8 20
ALisapõleti (Diisel)
F9 30
AElektrooniline seisupidur
8
Praktiline informatsioon

216
C5_et_Chap08_information_ed01-2014

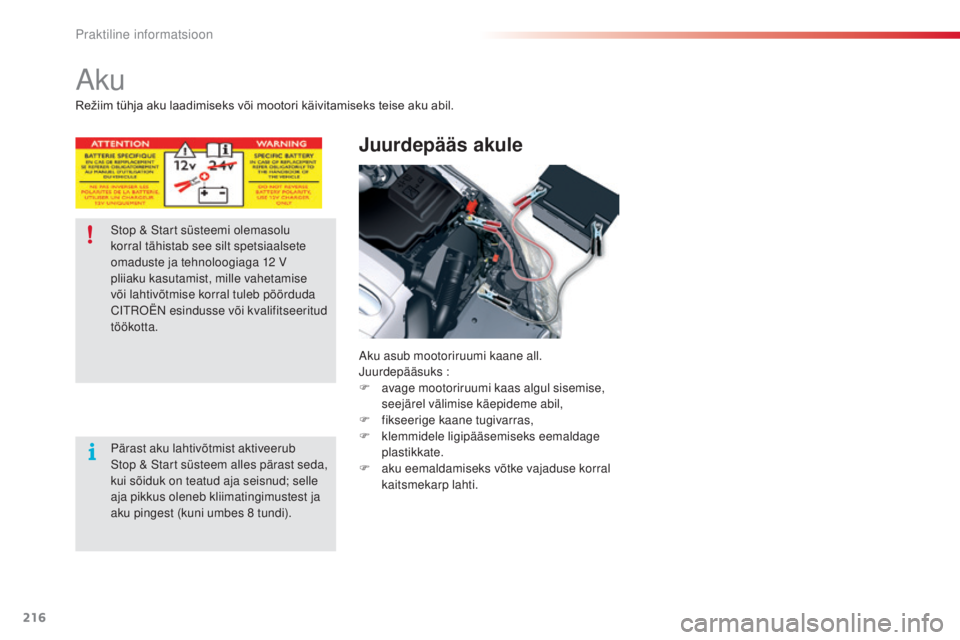

aku
Juurdepääs akule
aku asub mootoriruumi kaane all.juurdepääsuks :
F

a
vage mootoriruumi kaas algul sisemise,
seejärel välimise käepideme abil,
F

f
ikseerige kaane tugivarras,
F

k
lemmidele ligipääsemiseks eemaldage
plastikkate.
F

a
ku eemaldamiseks võtke vajaduse korral
kaitsmekarp lahti.
st

op &
s
t

art süsteemi olemasolu
korral tähistab see silt spetsiaalsete
omaduste ja tehnoloogiaga 12

V
pliiaku kasutamist, mille vahetamise
või lahtivõtmise korral tuleb pöörduda
C
i

tr
O

ËN esindusse või kvalifitseeritud
töökotta.
Pärast aku lahtivõtmist aktiveerub
st

op &
s
t

art süsteem alles pärast seda,
kui sõiduk on teatud aja seisnud; selle
aja pikkus oleneb kliimatingimustest ja
aku pingest (kuni umbes 8

tundi).
Režiim

tühja

aku

laadimiseks

või

mootori

käivitamiseks teise aku abil.
Praktiline informatsioon

217
C5_et_Chap08_information_ed01-2014
Pärast tagasiühendamist
Pärast aku tagasiühendamist keerake
süüde sisse ja oodake enne käivitamist
1 minut, et elektroonikasüsteemid
saaksid uuesti aktiivseks muutuda. Kui
pärast seda elektroonikasüsteemides
siiski häireid esineb, pöörduge
C
i

tr
O
ËN esindusse või kvalifitseeritud
töökotta.
Lugege vastavast peatükist, kuidas
muuta aktiivseks :
-
k

augjuhtimispuldiga võtit,
-
k

laaskatuse rulood,
-
G

P
s n
avigatsioonisüsteemi.

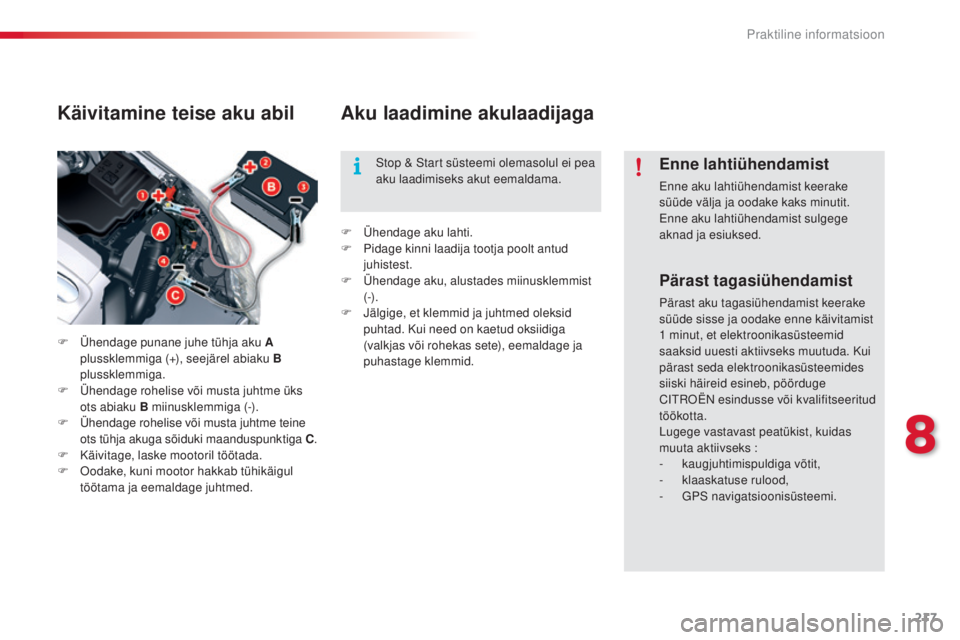

Käivitamine teise aku abil
F Ühendage punane juhe tühja aku A plussklemmiga (+), seejärel abiaku B
plussklemmiga.
F

Ü
hendage rohelise või musta juhtme üks
ots abiaku B miinusklemmiga (-).
F

Ü
hendage rohelise või musta juhtme teine
ots tühja akuga sõiduki maanduspunktiga C .
F

K
äivitage, laske mootoril töötada.
F

O
odake, kuni mootor hakkab tühikäigul
töötama ja eemaldage juhtmed.
Aku laadimine akulaadijaga
F Ãœhendage aku lahti.
F P idage kinni laadija tootja poolt antud
juhistest.
F

Ü
hendage aku, alustades miinusklemmist
(-).
F
j
ä
lgige, et klemmid ja juhtmed oleksid
puhtad. Kui need on kaetud oksiidiga
(valkjas või rohekas sete), eemaldage ja
puhastage klemmid.
st
op & s
t
art süsteemi olemasolul ei pea
aku laadimiseks akut eemaldama.
Enne lahtiühendamist
Enne aku lahtiühendamist keerake
süüde välja ja oodake kaks minutit.
Enne aku lahtiühendamist sulgege
aknad ja esiuksed.
8
Praktiline informatsioon

218
C5_et_Chap08_information_ed01-2014

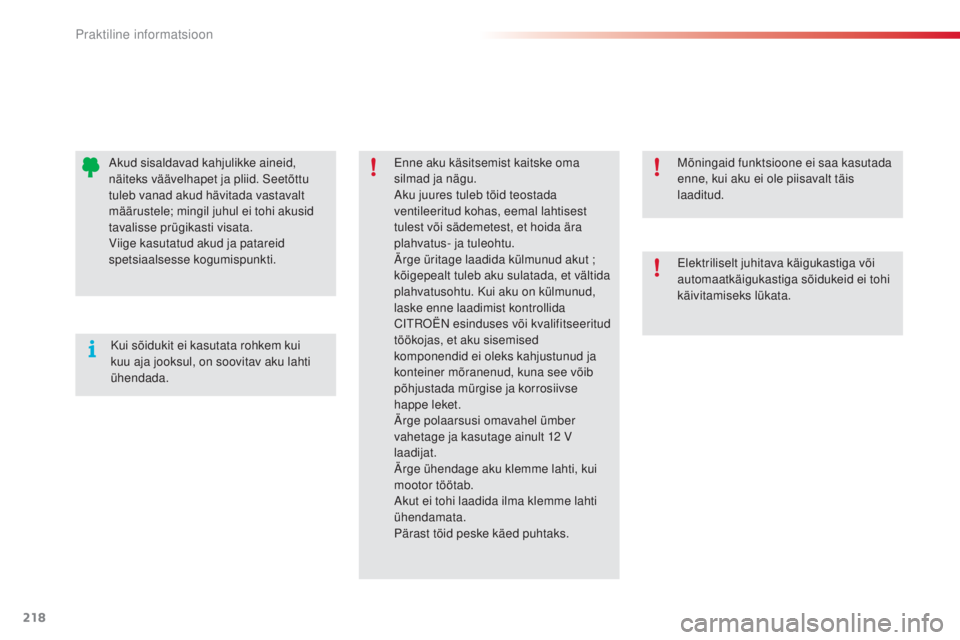

mõningaid funktsioone ei saa kasutada
enne, kui aku ei ole piisavalt täis
laaditud.
Enne aku käsitsemist kaitske oma
silmad ja nägu.
ak

u juures tuleb töid teostada
ventileeritud kohas, eemal lahtisest
tulest või sädemetest, et hoida ära
plahvatus- ja tuleohtu.
är

ge üritage laadida külmunud akut ;
kõigepealt tuleb aku sulatada, et vältida
plahvatusohtu. Kui aku on külmunud,
laske enne laadimist kontrollida
C
i

tr
O

ËN esinduses või kvalifitseeritud
töökojas, et aku sisemised
komponendid ei oleks kahjustunud ja
konteiner mõranenud, kuna see võib
põhjustada mürgise ja korrosiivse
happe leket.
ärge

polaarsusi omavahel ümber
vahetage ja kasutage ainult 12

V
laadijat.
är

ge ühendage aku klemme lahti, kui
mootor töötab.
ak

ut ei tohi laadida ilma klemme lahti
ühendamata.
Pärast töid peske käed puhtaks.
Kui sõidukit ei kasutata rohkem kui
kuu aja jooksul, on soovitav aku lahti
ühendada.aku
d sisaldavad kahjulikke aineid,
näiteks väävelhapet ja pliid.
s
e

etõttu
tuleb vanad akud hävitada vastavalt
määrustele; mingil juhul ei tohi akusid
tavalisse prügikasti visata.
Viige kasutatud akud ja patareid
spetsiaalsesse kogumispunkti. Elektriliselt juhitava käigukastiga või
automaatkäigukastiga sõidukeid ei tohi
käivitamiseks lükata.
Praktiline informatsioon
