Ant bagažinės gaubto esančių žibintų lempučių pakeitimas
Galiniai žibintai ("Tourer")
Identifikuokite perdegusią lemputę.
1. Stabdymo signalo ir stovėjimo žibintai:
P21W/5 W
2.
S

tovėjimo žibintai: R5W
3.
A

tbulinės eigos žibintai: H21W
4.
R

ūko žibintai: H21W
5.
P

osūkių rodikliai: PY21W F

Į
statykite lempučių laikiklį H ir gerai jį
prisekite.
F

Į
dėkite žibintą į jo vietą.
F

P
risukite tvirtinimo veržlę G.
F

P
rijunkite jungtį F.
F

U
ždėkite ir prisekite plastikinį dangtelį E.
F

A
tidarykite bagažinę.
F

N
audodamiesi plokščiu atsuktuvu nuimkite
plastikinį dangtelį E.
F

At
junkite jungtį F.
F

A
tsukite tvirtinimo veržlę G.
F

I
štraukite žibintą iš jo vietos.
F

A
tkabinkite lempučių laikiklį H.
F

P
akeiskite perdegusią lemputę.Tvirtinimo veržlei G prisukti arba atsukti galite
naudoti ratų nuėmimo veržliaraktį.
8
Praktinė informacija

200
C5_lt_Chap08_information_ed01-2015
Ant sparno esančių žibintų lempučių pakeitimas
F Išimkite šoninį bagažinės apmušalo liuką A. Tam tikslui traukite jį bagažinės vidurio
link, paskui traukite aukštyn.
F

At
junkite jungtį B.
F

A
tsukite tvirtinimo veržlę C .
F

I
šimkite žibintą iš savo vietos. F

A
tsekite lempučių laikiklį D
.
F
P
akeiskite perdegusią lemputę.
F
Į
statykite lempučių laikiklį D
.
F
Į
statykite žibintą į savo vietą.
F
P
risukite tvirtinimo veržlę C
.
F
P
rijunkite jungtį
B.
F
U
ždėkite šoninį bagažinės apmušalą
A.
Kai automobilis dešinėje pusėje turi garso
stiprintuvą Hi-Fi, atsukite varžtą ketvirtį
apsukimo ir traukite aukštyn bagažinės
apmušalą A. Tvirtinimo veržlei C prisukti arba atsukti galite
naudoti ratų nuėmimo veržliaraktį.
Praktinė informacija

201
C5_lt_Chap08_information_ed01-2015
F Įkiškite ploną atsuktuvą į vieną iš išorinių peršviečiamojo dangtelio skylučių.
F

Spauskite jį į išorę, kad atsikabintų.
Trečiojo stabdymo signalo žibinto
(LED) pakeitimas
Kai norite pakeisti šio tipo žibintą su šviesos
diodų lemputėmis, kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.
F

N

uimkite peršviečiamą jį dangtelį.
F

P

akeiskite perdegusią lemputę.
Numerio ženklo apšvietimo
lempučių pakeitimas (W5W)
8
Praktinė informacija

202
C5_lt_Chap08_information_ed01-2015

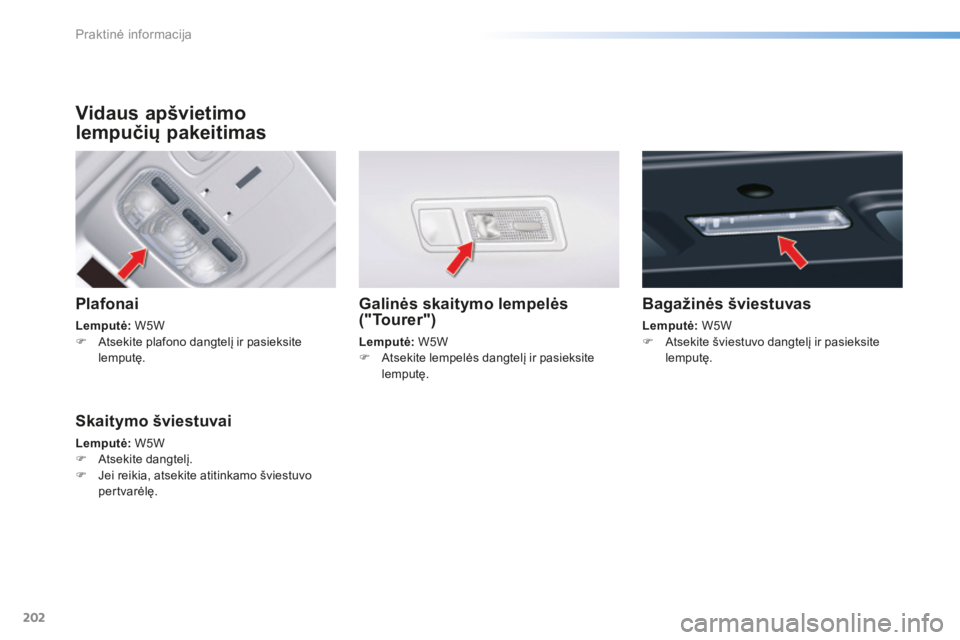

Vidaus apšvietimo
lempučių pakeitimas
Plafonai
Lemputė: W5W
F A tsekite plafono dangtelį ir pasieksite
lemputę.
Galinės skaitymo lempelės
("Tourer")
Lemputė: W5W
F A tsekite lempelės dangtelį ir pasieksite
lemputę.
Skaitymo šviestuvai
Lemputė: W5W
F A tsekite dangtelį.
F

J
ei reikia, atsekite atitinkamo šviestuvo
per tvarėlę.
Bagažinės šviestuvas
Lemputė: W5W
F A tsekite šviestuvo dangtelį ir pasieksite
lemputę.
Praktinė informacija

203
C5_lt_Chap08_information_ed01-2015
Durų slenksčių šviestuvai
Lemputė: W5W
F A tsekite šviestuvo dangtelį ir pasieksite
lemputę.
Grindų šviestuvai
Lemputė: W5W
F A tsekite šviestuvo dangtelį ir pasieksite
lemputę.
Daiktadėžė
Lemputė: W5W
F A tsekite dangtelį ir pakeiskite lemputę.
8
Praktinė informacija

204
C5_lt_Chap08_information_ed01-2015

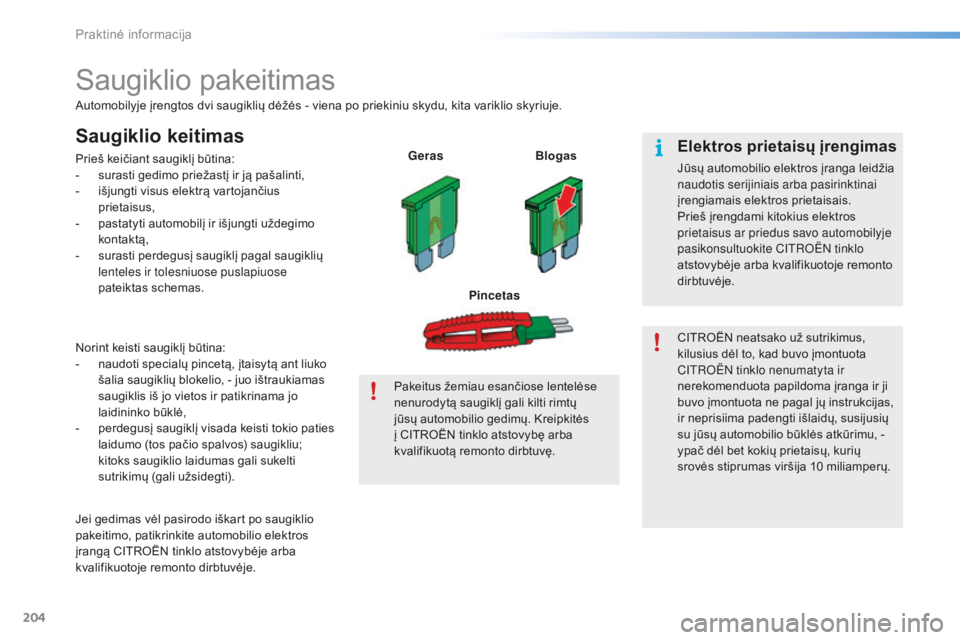

Saugiklio pakeitimas
Automobilyje įrengtos dvi saugiklių dėžės - viena po priekiniu skydu, kita variklio skyriuje.
Saugiklio keitimas
Prieš keičiant saugiklį būtina:
- s urasti gedimo priežastį ir ją pašalinti,
-

i
šjungti visus elektrą vartojančius
prietaisus,
-

p
astatyti automobilį ir išjungti uždegimo
kontaktą,
-

s
urasti perdegusį saugiklį pagal saugiklių
lenteles ir tolesniuose puslapiuose
pateiktas schemas. Geras
Blogas
Pincetas
Jei gedimas vėl pasirodo iškart po saugiklio
pakeitimo, patikrinkite automobilio elektros
įrangą CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje. Norint keisti saugiklį būtina:
-
n
audoti specialų pincetą, įtaisytą ant liuko
šalia saugiklių blokelio, - juo ištraukiamas
saugiklis iš jo vietos ir patikrinama jo
laidininko būklė,
-

p
erdegusį saugiklį visada keisti tokio paties
laidumo (tos pačio spalvos) saugikliu;
kitoks saugiklio laidumas gali sukelti
sutrikimų (gali užsidegti). Pakeitus žemiau esančiose lentelėse
nenurodytą saugiklį gali kilti rimtų
jūsų automobilio gedimų. Kreipkitės
į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.CITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
C
i

t
RoË
N tinklo nenumatyta ir
nerekomenduota papildoma įranga ir ji
buvo įmontuota ne pagal jų instrukcijas,
ir neprisiima padengti išlaidų, susijusių
su jūsų automobilio būklės atkūrimu, -
ypač dėl bet kokių prietaisų, kurių
srovės stiprumas viršija 10
miliamperų.Elektros prietaisų įrengimas
Jūsų automobilio elektros įranga leidžia
naudotis serijiniais arba pasirinktinai
įrengiamais elektros prietaisais.
Prieš įrengdami kitokius elektros
prietaisus ar priedus savo automobilyje
pasikonsultuokite Cit
RoË
N tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
Praktinė informacija

205
C5_lt_Chap08_information_ed01-2015
Saugikliai po priekiniu skydu
Saugiklių vieta
F Atidarykite iki galo smulkių daiktų dėžutę, po to tvirtai patraukite ją horizontaliai.
F

N
uimkite apvadą, trumpai jį truktelėję už
apatinės dalies.
Saugiklių blokelis C
Saugiklių blokelis
A
pinc

etas
Sumontuodami atgal smulkių daiktų dėžutę
veiksmus atlikite tokia tvarka:
-

L
aikydami dėžutę horizontaliai įstatykite
apatinę dalį ir įsitikinkite, ar apatiniai
tvirtinimai tinkamai įsistatė.
-

P
aspauskite dangtelį į priekį.
-

U
ždarykite smulkių daiktų dėžutę
įsitikindami, kad už dėžutės esančios
spyruoklės yra viršuje.
Saugiklių blokelis B
8
Praktinė informacija

206
C5_lt_Chap08_information_ed01-2015
Saugiklių blokelis A
Saugiklių dėžutė B
Saugiklio Nr.Laidumas Paskirtis
G29 -Nenaudojamas
G30 5
AŠildomi veidrodžiai
G31 5
AApšviestumo ir lietaus jutiklis
G32 5
ANeprisegto saugos diržo signalinė lemputė
G33 5
AElektrochrominiai veidrodžiai
G34 20
AStogo užuolaida (sedano)
G35 5
AKeleivio durelių apšvietimas - Keleivio pusės išorinio veidrodžio reguliavimas
G36 30
AElektrinis bagažinės dangtis ("Tourer")
G37 20
APriekinių sėdynių šildymas
G38 30
AElektra valdoma vairuotojo sėdynė
G39 30
AElektra valdoma keleivio sėdynė - HiFi stiprintuvas
G40 3
APriekabos apšvietimo valdymo bloko maitinimas
Saugiklio Nr. Laidumas Paskirtis
G36 15


AAutomatinė 6
pavarų dėžė
G37 10
ADienos šviesos - Diagnostikos lizdas
G38 3
ACDS/ASR
G39 10
AHidraulinė pakaba
G40 3
ASTOP jungiklis
Praktinė informacija

207
C5_lt_Chap08_information_ed01-2015
Saugiklių dėžutė C
Saugiklio Nr.Laidumas Paskirtis
F1 15


AGalinis valytuvas ("
to

urer")
F2 30
APaprasto užrakto ir superužrakto relė
F3 5
AOro pagalvės
F4 10
AAutomatinė pavarų dėžė, autonominio šildymo blokas (Dyzelis), elektrochrominiai veidrodžiai
F5 30
APriekiniai stiklų kėlikliai, stoglangis, keleivio durelių apšvietimas, keleivio pusės išorinio veidrodžio reguliavimas
F6 30
AGaliniai stiklų kėlikliai
F7 5
A
Ant skydelio nuo saulės esančio veidrodžio apšvietimas, daiktadėžės apšvietimas, plafonai, nešiojamasis šviestuvas ("Tourer")
F820 ARadijas, valdymo mygtukai ant vairo, displėjus, padangų slėgio kontrolė, elektrinio bagažinės gaubto procesorius
F9 30
ACigarečių žiebtuvėlis, 12
V elektros lizdas priekyje
F10 15


ASirena, jungikliai ant vairo, apšvietimo ir valytuvų jungikliai
F11 15


AUždegimo spynelė (silpnos srovės)
F12 15


A
Elektra valdoma vairuotojo sėdynė, prietaisų skydelis, neprisegto saugos diržo signalinės lemputės, oro kondicionieriaus valdymas
F135 AVariklio valdymo blokelis, hidraulinės pakabos siurblio maitinimo atjungimo relė, oro pagalvių procesoriaus
maitinimas
F14 15


AApšviestumo ir lietaus jutiklis, pastatymo pagalba, elektra valdoma keleivio sėdynė, prikabinimo įtaiso valdymo
blokas, HiFi stiprintuvo procesorius, laisvų rankų įranga, nukrypimo nuo kelio juostos įspėjimo sistema
F15 30
APaprasto užrakto ir superužrakto relė
F17 40
AŠildomas galinis stiklas, išorinių veidrodžių šildymas
FSH SHUNT
sH

U N
t
pa
Rk
8
Praktinė informacija

208
C5_lt_Chap08_information_ed01-2015
Saugikliai variklio skyriuje
Saugiklių vieta
F Atsukite ketvirtį apsukimo kiekvieną varžtą.
F N uimkite dangtelį.
F

P
akeiskite saugiklį. Saugiklio Nr.
Laidumas Paskirtis
F1 20 A
va
riklio valdymo blokelis
F2 15

A
Garsinis signalas
F3 10 A
pr
iekinio stiklo apiplovimo siurblys
F4 10 A
Žibintų apiplovimo siurblys
F5 15

A
Elektrinės pavaros
F6 10 A
Oro srauto matuoklis, kryptiniai šviesų žibintai, diagnostikos lizdas
F7 10 A
Automatinės pavarų dėžės svirties blokavimas, vairo
stiprintuvas
F8 25 A
st
arteris
F9 10 A
Sankabos jungiklis, STOP jungiklis
F10 30
AElektrinės pavaros
F11 40
A
or
o kondicionieriaus ventiliatorius
F12 30
ALangų valytuvai
F13 40
AElektroninio valdymo bloko maitinimas (+ po kontakto)
F14 30
A-
F15 10
ATolimų jų šviesų dešinės pusės žibintas
F16 10
ATolimų jų šviesų kairės pusės žibintas
F17 15


AArtimų jų šviesų dešinės pusės žibintas
F18 15


AArtimų jų šviesų kairės pusės žibintas
F19 1
5 AElektrinės pavaros
F20 10
AElektrinės pavaros
F21 5
AElektrinės pavaros
Po patikrinimo gerai uždar ykite
dangtelį, kad saugiklių dėžutė būtų
sandari.
Papildomos apsaugos didžiuosius
saugiklius galima keisti tik CITROËN

tinklo atstovybėje arba kvalifikuotoje
remonto dirbtuvėje .
Saugiklių lentelė
