display CITROEN C5 AIRCROSS 2020 InstruktionsbÖcker (in Swedish)

8
Instrumentpanel med mätare
Mätare
1.Hastighetsmätare (km/h eller mph).
2. Bränslenivåindikator.
3. Indikator för kylvätsketemperatur.
4. Var vräknare (x 1
000 v/min eller rpm).
5. Display.
Manöverknappar Färgdisplay
1.
Programmerade värden för farthållaren
eller fartbegränsaren.
Hastighet som föreslås av
detekteringssystemet av
hastighetsgränser.
2. Växelspakens och/eller växelväljarens
indikator, ilagd växel och Sport- och
Snow-läge i


bilar med automatlåda.
3. Visningsområde: varningsmeddelande
eller funktionsstatus, färddator, digital
hastighetsmätare (km/h eller mph),
räckvidd associerad med AdBlue
®- och
SCR-systemet (km eller miles) etc.
4 Serviceindikator, därefter vägmätare (km
eller miles).
Funktionerna visas efter varandra när
tändningen slås på.
5 Trippmätare (km eller miles).
A.
Nollställning av serviceindikatorn.
Lista över varningsmeddelanden.
Påminnelse om serviceinformation eller
kvarvarande räckvidd associerad med
AdBlue
®- och SCR-systemet (miles eller
k m).
Informationsdisplay för däcktrycksstatus.
B. Reostat för allmän belysning.
C. Nollställa trippmätaren och sträckan.
Digital instrumentpanel
Denna instrumentpanel kan konfigureras.
Innehållet och tillgängligheten till informationen
beror på det valda visningsläget och fordonets
utrustning.
Beskrivning
Exempel med visningsläget "PERSONAL".
1.Bränslenivåindikator.
2. Var vräknare (x 1
000 v/min eller rpm).
3. Växlingsindikator.
Automatlådans status.
Körläge.
4. Digital hastighetsmätare (mph eller km/h).
5. Anvisningar för farthållare eller
fartbegränsare.
6. Visning av hastighetsgränsskyltar.
Instrumentpanel

9
7.Analog hastighetsmätare (km/h eller mph).
8. Indikering av motoroljans temperatur.
9. Indikator för kylarvätsketemperatur
(°


Celsius).
10. Vägmätare (km eller miles).
11. Trippmätare (km eller miles).
Manöverknapp
A.Kort tryckning: visa varningsloggar,
servicepåminnelse eller kvarstående
räckvidd associerad med AdBlue
®- och
SCR-systemet (km eller miles) och
däcktryckstatus.
Lång tryckning: nollställning av
serviceindikatorn eller trippmätare
(beroende på sammanhang).
Visningar
Vissa lampor har en fast position och de andra
kan byta plats.
För vissa funktioner som har kontrollampor
både för påslagning och urkoppling finns bara
en placering.
Permanent information
Oavsett vilket visningsläge som väljs, visar
instrumentpanelen:
-
på

fasta placeringar:
•
d

en analoga hastighetsmätaren,
•


bränslenivåindikator,
•
in

dikator för kylarvätskans temperatur,
•


kilometerräknare,
-
på

varierande placeringar:
•

v
äxellåds- och
växlingsindikatorinformation,
•
d

igital hastighetsmätare,
•
t

illfälliga statusmeddelanden eller
varningsmeddelanden.
Möjlig information
Beroende på det valda visningsläget och
aktiverad utrustning, kan ytterligare information
visas:
-


varvräknaren,
-


färddatorn,
-


körhjälpfunktioner,
-
f

artbegränsaren eller farthållaren,
-
ak

tuell ljudkälla,
-


navigationsinformation/vägvisning,
-
d

en analoga hastighetsmätaren,
-

M
otoroljans nivå och temperatur:
Inställning av
instrumentpanelen
Du kan ändra instrumentpanelens utseende
genom att välja:
-
e
n visningsfärg,
-
e

tt visningsläge.
Språk och enheter på displayen
De beror på inställningarna för
pekskärmen.
Om du kör utomlands ska hastigheten
visas i
den officiella enhet som används
i
landet där du ska köra (km/h, km eller
mph, mile).
Av säkerhetsskäl ska dessa inställningar
göras med bilen stillastående.
Val av visningsfärg
F Tryck på Settings i den övre raden
på pekskärmen.
F

Vä

lj " Colour schemes ".
F

V

älj en visningsfärg.
1
Instrumentpanel

11
Varningslampor
Tillhörande varningar
När vissa lampor tänds hörs eventuellt
samtidigt en ljudsignal och/eller ett meddelande
visas på displayen på instrumentpanelen.
Genom att sätta varningstypen i samband
med bilens funktionsstatus går det att veta om
situationen är normal eller om en avvikelse har
uppstått. För mer information, se beskrivningen
för varje lampa.
När tändningen slås på
Vissa röda eller orangefärgade varningslampor
tänds i några sekunder när tändningen slås på.
Dessa varningslampor ska slockna direkt när
motorn startar.
För mer information om utrustning eller en
funktion, se motsvarande avsnitt.
Ihållande varningslampa
Om en röd eller orange varningslampa tänds
med motorn i gång eller under färd betyder
det att ett fel uppstått, som kräver ytterligare
undersökning med ledning av eventuellt
tillhörande meddelande och beskrivningen av
varningslampan i


dokumentationen.
Om en varningslampa förblir tänd
Referenserna (1) (2) och (3) i beskrivningen
om varningslampor anger om du bör kontakta
en kvalificerad verkstad förut de omedelbara
rekommenderade åtgärderna.
(1) : Stanna bilen så for t du kan på ett säker t
sätt och slå av tändningen.
(2): Kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad.
(3) : Uppsök en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Visuella indikatorer visas som symboler och
informerar föraren om förekomsten av ett fel
(varningslampa) eller för driften av ett system
(kontrollampor för aktivt eller inaktivt system).
Vissa lampor lyser på två olika sätt (med fast
sken eller blinkande) och/eller i

flera färger.
1
Instrumentpanel

26
Indikatorer
Serviceindikator
Serviceindikatorn visas på instrumentpanelen. Beroende på version:
- P å raden som visar vägmätaren anges hur många kilometer som återstår till nästa ser vicebesök
eller körsträckan efter att tidpunkten för ser vice överskridits efter tecknet "-".
-

E
tt varningsmeddelande visar återstående körsträcka och när nästa ser vice ska utföras eller
har överskridits.
Kontrollampa Indikering OrsakÅtgärder/
observationer
Skiftnyckel Tänds tillfälligt när
tändningen slås på. Körsträckan som
återstår till nästa
service är mellan
3
000 och 1 000 km.
Fast sken när
tändningen slås på. Nästa ser vice ska
utföras om mindre än
1
000 km.Du bör lämna in din
bil för ser vice snarast
möjligt.
+
Skiftnyckelsymbolen
blinkarBlinkar och lyser sedan
med fast sken när
tändningen slås på.
(Med BlueHDi-
dieselmotorer, tillsammans
med servicelampan.)Servicetillfället har
passerats. Du bör lämna in din
bil för ser vice snarast
möjligt.
Nollställning av serviceindikatorn
Efter varje servicebesök ska serviceindikatorn
nollställas.
Gör så här om du har utfört ser vicen själv:
F

sl
å av tändningen,
F

T
ryck på knappen och håll den intryckt.
F

s
lå på tändningen, mätardisplayen börjar
räkna ned,
F

S
läpp knappen när =0

visas.
Nyckelsymbolen släcks.
Om du vill koppla ur batteriet efter detta
ingrepp bör du låsa bilen och vänta i
minst
fem minuter, så att nollställningen hinner
registreras.
Instrumentpanel

99

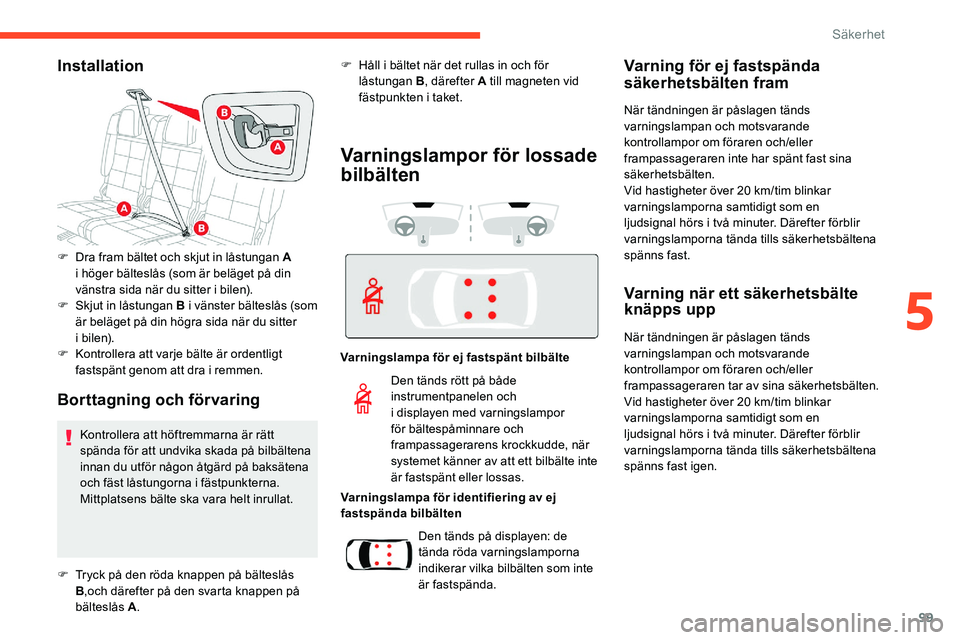

Installation
Borttagning och förvaring
F Dra fram bältet och skjut in låstungan A i höger bälteslås (som är beläget på din
vänstra sida när du sitter i
bilen).
F

S
kjut in låstungan B i vänster bälteslås (som
är beläget på din högra sida när du sitter
i


bilen).
F

K
ontrollera att varje bälte är ordentligt
fastspänt genom att dra i
remmen.F

H
åll i bältet när det rullas in och för
låstungan B , därefter A till magneten vid
fästpunkten i taket.
Kontrollera att höftremmarna är rätt
spända för att undvika skada på bilbältena
innan du utför någon åtgärd på baksätena
och fäst låstungorna i fästpunkterna.
Mittplatsens bälte ska vara helt inrullat.
Varningslampor för lossade
bilbälten
Varningslampa för ej fastspänt bilbälte
Varningslampa för identifiering av ej
fastspända bilbälten
Varning för ej fastspända
säkerhetsbälten fram
När tändningen är påslagen tänds
varningslampan och motsvarande
kontrollampor om föraren och/eller
frampassageraren inte har spänt fast sina
säkerhetsbälten.
Vid hastigheter över 20 km/tim blinkar
varningslamporna samtidigt som en
ljudsignal hörs i
två minuter. Därefter förblir
varningslamporna tända tills säkerhetsbältena
spänns fast.
F

T

ryck på den röda knappen på bälteslås
B ,och därefter på den svarta knappen på
bälteslås A . Den tänds rött på både
instrumentpanelen och
i


displayen med varningslampor
för bältespåminnare och
frampassagerarens krockkudde, när
systemet känner av att ett bilbälte inte
är fastspänt eller lossas.
Den tänds på displayen: de
tända röda varningslamporna
indikerar vilka bilbälten som inte
är fastspända.
Varning när ett säkerhetsbälte
knäpps upp
När tändningen är påslagen tänds
varningslampan och motsvarande
kontrollampor om föraren och/eller
frampassageraren tar av sina säkerhetsbälten.
Vid hastigheter över 20
km/tim blinkar
varningslamporna samtidigt som en
ljudsignal hörs i
två minuter. Därefter förblir
varningslamporna tända tills säkerhetsbältena
spänns fast igen.
5
S

141
Se motsvarande avsnitt för mer
information om fartbegränsaren,
farthållaren eller den adaptiva
farthållaren .
Reglage vid ratten
1.Val av läge för fartbegränsare/farthållare.
2. Minneslagring av hastighet.
Information som visas på
instrumentpanelen
3.Visning av hastighetsgräns.
4. Förslag att spara hastighet.
5. Aktuell inställd hastighet.
Minneslagring av hastigheten
När systemet läser av en skylt med en ny
hastighetsgräns visar systemet detta värde
och MEM blinkar under några sekunder som
påminnelse om att en ny, önskad hastighet kan
sparas.
Om skillnaden är mindre än 9


km/h mellan
hastighetsinställningen och hastigheten
som visas på Hastighetsskylt avläsning
& rekommenderad hastighet, visas inte
symbolen " MEM".
Beroende på vägförhållandena kan flera
hastigheter visas.
F
Tryck en gång på knapp 2
för att spara den
visade hastigheten.
Ett meddelande visas som bekräftar åtgärden. F

T
ryck på knappen 2 en andra
gång för att
bekräfta. Den nya önskade hastigheten
sparas.
Efter en kort stund går displayen tillbaka till
standardläge.
Utökad trafikskyltsavsläsningF Slå på fartbegränsaren/farthållaren.
Information om fartbegränsaren/farthållaren
visas.
Systemet medger detektering av vägskyltar och
visning av hastigheten på instrumentpanelen
samtidigt som ett lämpligt visningsläge väljs.
Enkelriktat: om du börjar köra i
fel
riktning på en enkelriktad gata visas ett
varningsmeddelande, med skyltens symbol, på
instrumentpanelen (där du ombeds kontrollera
körriktningen).
Övriga skyltar: när du närmar dig en av
dessa skyltar visas skyltens symbol på
instrumentpanelen.
De hastighetsskyltar som finns på plats
gäller alltid före de skyltar som systemet
visar.
Skyltarna måste följa Wien-konventionen
för vägmärken och signaler.
6
Körning

142
Programmerbar fartbegränsare
Reglage på ratten
Se motsvarande avsnitt för mer information
om minneslagring av hastigheter
eller om Hastighetsskylt avläsning &
rekommenderad hastighet.
Visning på instrumentpanelen
Koppla in/pausa funktionen
F Vrid reglaget 1 till läget LIMIT för att välja
fartbegränsarens funktion. Funktionen står
nu i


pausläge.
F

O
m fartgränsen är den önskade (senaste
hastigheten som programmerats),
trycker du på knapp 4
för att sätta i gång
fartbegränsaren.
F

M
ed en ny tryckning på knapp 4 kan
funktionen avbrytas tillfälligt (paus).
Inställning av fartgräns
(programmerat värde)
Du måste inte starta fartbegränsaren för att
ställa in en hastighet.
Gör så här för att ändra fartgräns, med
utgångspunkt från bilens aktuella hastighet:
F

i s
teg om +/- 1 km/tim, med korta upprepade
tryckningar på knappen 2
eller 3,
F

k
ontinuerligt, i steg om +/- 5 km/tim, med en
ihållande tryckning på knappen 2
eller 3.
1. ON (LIMIT -läge)/OFF ( 0-läge).
2. Minska det programmerade
hastighetsvärdet.
3. Öka det programmerade hastighetsvärdet. 4.
Paus/återaktivering av
hastighetsbegränsare med den
hastighetsinställning som lagrades
tidigare.
5. Beroende på version:
Visning av hastighetsgränser som lagrats
i


minnet.
eller
Inställning av den hastighet som
föreslås av Hastighetsskylt avläsning &
rekommenderad hastighet (MEM -display).
6. Indikerar att fartbegränsaren är på (gul
färg) eller pausad (grå färg).
7. Indikerar val av fartbegränsarens
funktionsläge.
8. Programmerad hastighet.
9. Hastighet som föreslås av systemet
för detektering av hastighetsgränser
(beroende på version).
Se de allmänna rekommendationerna för
körassistanssystem och parkeringshjälp
.
Systemet hindrar bilen från att
överskrida en viss hastighet
som föraren programmerat in
(hastighetsinställning).
Fartbegränsaren startas manuellt.
Lägsta hastighet som kan programmeras är
30


km/h.
Den inställda hastigheten finns kvar i

minnet
när tändningen slås av.
Gör så här för att ändra fartgräns med hjälp av
sparade fartvärden och med pekskärmen:
F

t
ryck på knapp 5 för att visa de sparade
hastighetsvärdena,
F

t
ryck på den knapp som motsvarar den
valda fartgränsen.
Körning

145
Reglage på ratten
1.ON (CRUISE -läge)/OFF ( 0-läge).
2. Aktivering av farthållaren vid den
aktuella hastigheten eller minska
hastighetsinställningen.
3. Aktivering av farthållaren vid den
aktuella hastigheten eller öka
hastighetsinställningen.
4. Paus/återaktivering av farthållare med
den hastighetsinställning som lagrades
tidigare.
5. Beroende på version:
Visning av hastighetsgränser som lagrats
i


minnet.
eller
Inställning av den hastighet som
föreslås av Hastighetsskylt avläsning &
rekommenderad hastighet (MEM -display).Se motsvarande avsnitt för mer information
om minneslagring av hastigheter
eller om Hastighetsskylt avläsning &
rekommenderad hastighet
.
Visning på instrumentpanelen
Koppla in/pausa funktionen
F Vrid reglaget 1 till läget CRUISE för att välja
farthållaren. Funktionen står nu i pausläge.F

F
ör att aktivera farthållaren och ställa in
en hastighet som ska hållas ska du trycka
på knappen 2 eller 3 när bilen når önskad
hastighet. Bilens aktuella hastighet ställs in
för farthållning.
Du kan släppa upp gaspedalen.
F
M
ed en tryckning på knapp 4 kan funktionen
avbrytas tillfälligt (paus).
F
T
ryck på knapp 4 igen för att aktivera
farthållaren (ON).
6. Indikerar att fartbegränsaren är på (gul
färg) eller pausad (grå färg).
7. Indikerar val av farthållarläge.
8. Inställt hastighetsvärde.
9. Hastighet som föreslås av systemet
för detektering av hastighetsgränser
(beroende på version).
Ändring av marschfarten
(inställd fart)
Farthållaren ska vara aktiverad.
Gör så här för att ändra marschfart, med
utgångspunkt från bilens aktuella hastighet:
F

i s
teg om +/- 1 km/h, med korta upprepade
tryckningar på knappen 2
eller 3,
F

k
ontinuerligt, i steg om +/- 5 km/h, med en
ihållande tryckning på knappen 2
eller 3.
Var uppmärksam! Om du trycker ihållande
och länge på knappen 2
eller 3 kommer
bilens hastighet att ändras mycket snabbt.
Det programmerade hastighetsvärdet
raderas när tändningen stängs av.
6
Körning

148
Vissa fordon på vägen kan registreras
eller tolkas felaktigt av kameran och/eller
radarn (t.ex. en lastbil), vilket kan leda till
en felaktig bedömning av avstånd och
olämplig aktivering av gas eller broms.
Reglage på rattenAnvändningAktivera systemet (när det är pausat)
F Vrid reglaget 1
nedåt till läge CRUISE med
motorn igång. Farthållaren är i standby-läge
(grå visning).
Starta farthållaren och ställa in en
hastighet
Med manuell växellåda: hastigheten ska vara
mellan 30 och 180 km/h:
Med EAT6 -automatlåda: hastigheten ska vara
mellan 2
och 180 km/h:
Med EAT8 -automatlåda: hastigheten ska vara
mellan 0
och 180 km/h:
F

T
ryck på knapp 2 eller 3: den aktuella
hastigheten ställs in (minst 30
km/h) och
farthållaren aktiveras genast (visas grönt).
F

T
ryck på 3 för att öka eller 2 för att minska
hastighetsinställningen (i steg om 5
km/h
om den hålls intryckt). Om du trycker in knapp 2
eller 3 kommer
bilens hastighet att ändras mycket snabbt.
1 ON ( CRUISE -läge)/OFF ( 0-läge).
2 Aktivering av farthållaren vid den
aktuella hastigheten eller minska
hastighetsinställningen.
3 Aktivering av farthållaren vid den
aktuella hastigheten eller öka
hastighetsinställningen.
4 Paus/återaktivering av farthållare med
den hastighetsinställning som lagrades
tidigare.
Bekräftelse av omstart av bilen efter
automatiskt stopp (versioner med Stop &
Go-funktion). 5
Inställning av den hastighet som
föreslås av Hastighetsskylt avläsning &
rekommenderad hastighet (MEM -display).
6 Visa och justera det programmerade
avståndet till framförvarande fordon.
Pausa/återuppta farthållningen
F Tryck på 4 eller trampa på bromspedalen .
För att pausa farthållaren kan du även:
-

v
äxla från läge D till N ,
-

t
rampa på kopplingspedalen i mer än
10


sekunder,
-

t
rycka på den elektriska
parkeringsbromsens reglage.
F

T
ryck på 4 för att starta om farthållaren.
Farthållaren kan ha pausats automatiskt:
-
n

är fordonshastigheten understiger
30
km/h med manuell växellåda,
-

n
är motor var vtalet understiger
1


100

varv/min. med manuell växellåda,
-

g
enom utlösning av ESC-systemet.
Med EAT6-växellåda: när bromsningen fått
bilen att stanna helt håller systemet kvar bilen
i


stillastående läge samtidigt som farthållaren
pausas. Föraren ska trampa på gaspedalen för
att köra iväg och sedan återaktivera systemet
genom att trycka på knapp 2 , 3
eller 4 när
hastigheten överstiger 2
km/h.
Körning

18
Media
FR ÅGASVA RLÖSNING
Läsningen av mitt USB-minne startar efter en
alltför lång tid (cirka 2


till 3

minuter).Vissa filer som levereras med minnet kan
leda till att läsningen blir mycket långsammare
(multipliceras med 10


gånger).Radera alla filer som levereras med USB-
minnen och begränsa antalet undermappar
i


minnet.
Vissa informationstecken i
det media som
spelas visas inte på rätt sätt. Ljudsystemet kan inte hantera vissa
teckentyper.Använd standardtecken för att döpa spår och
kataloger.
Uppspelningen av streaming-filer börjar inte. Den anslutna enheten startar inte
uppspelningen automatiskt.Starta uppspelningen på enheten.
Namnen på spåren och speltiden visas inte på
displayen vid ljudströmning. Bluetooth-profilen tillåter inte över föring av
denna information.
CITRO
