dimensions CITROEN C5 AIRCROSS 2020 Notices Demploi (in French)

3
.
.
Conseils de conduite 116
Protection antivol 1 18
Démarrage
/ Arrêt du moteur avec la clé
1
18
Démarrage
/ Arrêt du moteur avec l'Accès
et Démarrage Mains Libres

1
20
Frein de stationnement électrique

1
21
Boîte de vitesses manuelle

1
25
Boîte de vitesses automatique

1
25
Mode de conduite

1
29
Aide au démarrage en pente

1
29
Indicateur de changement de rapport

1
30
Stop & Start

1
30
Détection
de sous-gonflage 132
ConnectedCAM Citroën
® 13 4
A
ides à la conduite et à la manœuvre -
Recommandations générales
1

35
Reconnaissance des panneaux
1

37
Limiteur de vitesse programmable
1

42
Régulation de vitesse


- Recommandations
particulières


144
Régulateur de vitesse programmable
1

44
Mémorisation des vitesses
1

46
Highway Driver Assist

1
47
Régulateur de vitesse adaptatif

1
47
Aide au maintien de la position
dans la voie

1
51
Active Safety Brake avec Alerte Risque
Collision et Assistance au freinage
d'urgence intelligent
1

56
Détection d'inattention
1

59
Alerte active de franchissement
involontaire de ligne
1

61
Système actif de sur veillance
d'angles morts
1

64
Aide au stationnement

1
67
Top Rear Vision - Top 360
Vision
1
68
Park Assist

1
73Réservoir de carburant
1

80
Compatibilité des carburants
1
81
Dispositif d'attelage
1
82
Mode économie d'énergie
1
86
Chaînes à neige
1
86
Pose des barres de toit
1
87
Capot

188
Compartiment moteur
1
89
Vérification des niveaux
189
Contrôles
1
92
Conseils d'entretien
1
94
AdBlue® (BlueHDi) 1 94
Triangle de présignalisation
1
97
Panne de carburant (Diesel)

1
97
Outillage de bord

1
98
Kit de dépannage provisoire
de pneumatique
1

99
Roue de secours

2
03
Changement d'une lampe
2

06
Changement d'un fusible
2

12
Batterie 12
V
2
15
Remorquage du véhicule

2
19Dimensions


221
Éléments
d'
identification
221
Caractéristiques des moteurs et charges
remorquables
2
22
Motorisations essence
2
23
Motorisations Diesel
2
24
Conduite
Informations pratiques
En cas de panne Caractéristiques techniques
Index alphabétique
Accès à des vidéos
complémentaires
bit.ly/helpPSA
Audio et télématique
CITROËN Connect Radio
CITROËN Connect Nav
.
Sommaire

187

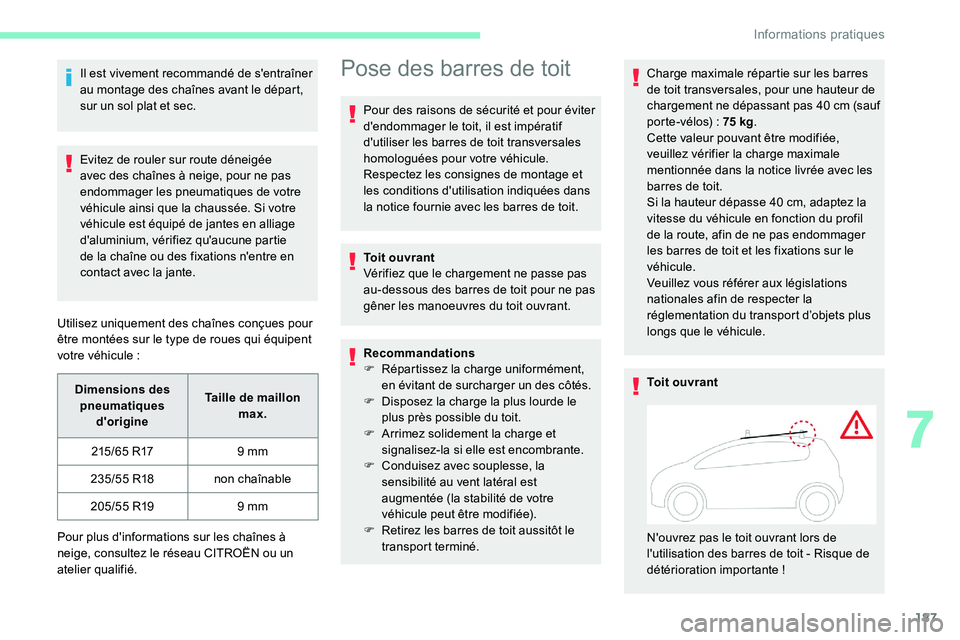

Il est vivement recommandé de s'entraîner
au montage des chaînes avant le départ,
sur un sol plat et sec.
Evitez de rouler sur route déneigée
avec des chaînes à neige, pour ne pas
endommager les pneumatiques de votre
véhicule ainsi que la chaussée. Si votre
véhicule est équipé de jantes en alliage
d'aluminium, vérifiez qu'aucune partie
de la chaîne ou des fixations n'entre en
contact avec la jante.
Utilisez uniquement des chaînes conçues pour
être montées sur le type de roues qui équipent
votre véhicule
:
Dimensions des pneumatiques d'origine Taille de maillon
max.
215/65 R17 9 mm
235/55 R18 non chaînable
205/55 R19 9 mm
Pour plus d'informations sur les chaînes à
neige, consultez le réseau CITROËN ou un
atelier qualifié.Pose des barres de toit
Pour des raisons de sécurité et pour éviter
d'endommager le toit, il est impératif
d'utiliser les barres de toit transversales
homologuées pour votre véhicule.
Respectez les consignes de montage et
les conditions d'utilisation indiquées dans
la notice fournie avec les barres de toit.
Toit ouvrant
Vérifiez que le chargement ne passe pas
au-dessous des barres de toit pour ne pas
gêner les manoeuvres du toit ouvrant.
Recommandations
F

R
épartissez la charge uniformément,
en évitant de surcharger un des côtés.
F

D
isposez la charge la plus lourde le
plus près possible du toit.
F

A
rrimez solidement la charge et
signalisez-la si elle est encombrante.
F

C
onduisez avec souplesse, la
sensibilité au vent latéral est
augmentée (la stabilité de votre
véhicule peut être modifiée).
F

R
etirez les barres de toit aussitôt le
transport terminé. Charge maximale répartie sur les barres
de toit transversales, pour une hauteur de
chargement ne dépassant pas 40
cm (sauf
porte-vélos) : 75 kg.
Cette valeur pouvant être modifiée,
veuillez vérifier la charge maximale
mentionnée dans la notice livrée avec les
barres de toit.
Si la hauteur dépasse 40
cm, adaptez la
vitesse du véhicule en fonction du profil
de la route, afin de ne pas endommager
les barres de toit et les fixations sur le
véhicule.
Veuillez vous référer aux législations
nationales afin de respecter la
réglementation du transport d’objets plus
longs que le véhicule.
Toit ouvrant
N'ouvrez pas le toit ouvrant lors de
l'utilisation des barres de toit
- Risque de
détérioration importante


!
7
Informations pratiques

194

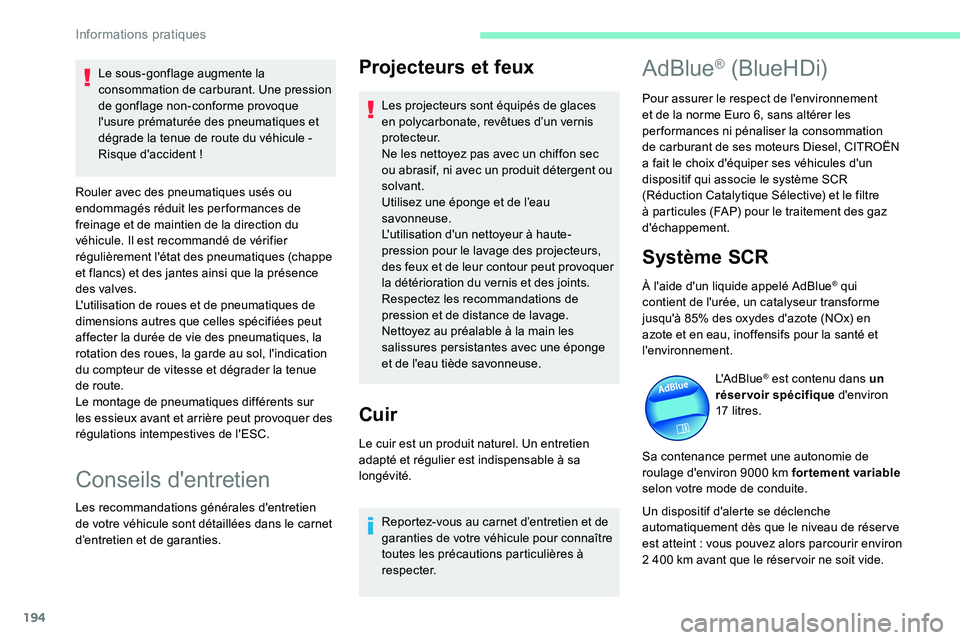

Projecteurs et feux
Les projecteurs sont équipés de glaces
en polycarbonate, revêtues d’un vernis
protecteur.
Ne les nettoyez pas avec un chiffon sec
ou abrasif, ni avec un produit détergent ou
solvant.
Utilisez une éponge et de l’eau
savonneuse.
L'utilisation d'un nettoyeur à haute-
pression pour le lavage des projecteurs,
des feux et de leur contour peut provoquer
la détérioration du vernis et des joints.
Respectez les recommandations de
pression et de distance de lavage.
Nettoyez au préalable à la main les
salissures persistantes avec une éponge
et de l'eau tiède savonneuse.
Cuir
Le cuir est un produit naturel. Un entretien
adapté et régulier est indispensable à sa
longévité.Reportez-vous au carnet d’entretien et de
garanties de votre véhicule pour connaître
toutes les précautions particulières à
respecter.
AdBlue® (BlueHDi)
Pour assurer le respect de l'environnement
et de la norme Euro 6, sans altérer les
performances ni pénaliser la consommation
de carburant de ses moteurs Diesel, CITROËN
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
Système SCR
À l'aide d'un liquide appelé AdBlue® qui
contient de l'urée, un catalyseur transforme
jusqu'à 85% des oxydes d'azote (NOx) en
azote et en eau, inoffensifs pour la santé et
l'environnement.
L'AdBlue
® est contenu dans un
réservoir spécifique d'environ
17


litres.
Sa contenance permet une autonomie de
roulage d'environ 9000
km fortement variable
selon votre mode de conduite.
Un dispositif d'alerte se déclenche
automatiquement dès que le niveau de réser ve
est atteint

: vous pouvez alors parcourir environ
2

400

km avant que le réser voir ne soit vide.
Le sous-gonflage augmente la
consommation de carburant. Une pression
de gonflage non-conforme provoque
l'usure prématurée des pneumatiques et
dégrade la tenue de route du véhicule -
Risque d'accident !
Rouler avec des pneumatiques usés ou
endommagés réduit les performances de
freinage et de maintien de la direction du
véhicule. Il est recommandé de vérifier
régulièrement l'état des pneumatiques (chappe
et flancs) et des jantes ainsi que la présence
des valves.
L'utilisation de roues et de pneumatiques de
dimensions autres que celles spécifiées peut
affecter la durée de vie des pneumatiques, la
rotation des roues, la garde au sol, l'indication
du compteur de vitesse et dégrader la tenue
de route.
Le montage de pneumatiques différents sur
les essieux avant et arrière peut provoquer des
régulations intempestives de l'ESC.
Conseils d'entretien
Les recommandations générales d'entretien
de votre véhicule sont détaillées dans le carnet
d’entretien et de garanties.
Informations pratiques

221
Éléments d'identification
Différents dispositifs de marquage visibles pour
l'identification et la recherche du véhicule.
A. Numéro d'identification véhicule (V.I.N.),
sous le capot moteur.
Ce numéro est gravé sur le châssis.
B. Numéro d'identification véhicule (V.I.N.),
sur la planche de bord.
Ce numéro est inscrit sur une étiquette collée
et visible à travers le pare-brise.
C. Étiquette constructeur.
Cette étiquette autodestructive est collée au
niveau de la porte côté droit.
Elle répertorie les informations suivantes


:
-

l
e nom du constructeur,
-

l
e numéro de réception communautaire,
-
le

numéro d'identification véhicule (V.I.N.),
-
l

a masse maximale techniquement
admissible en charge (MTAC),
-

l
a masse totale roulante autorisée (MTR A),
-

l
a masse maximale sur l'essieu avant,
-

l
a masse maximale sur l'essieu arrière.

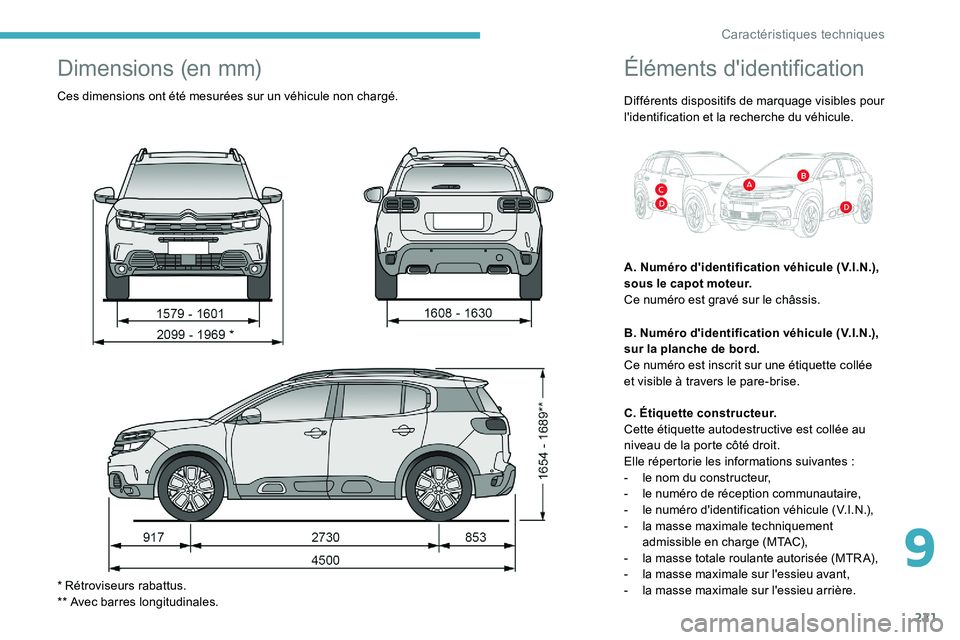

Dimensions (en mm)
Ces dimensions ont été mesurées sur un véhicule non chargé.
* Rétroviseurs rabattus.
** Avec barres longitudinales.
9
Caractéristiques techniques

222

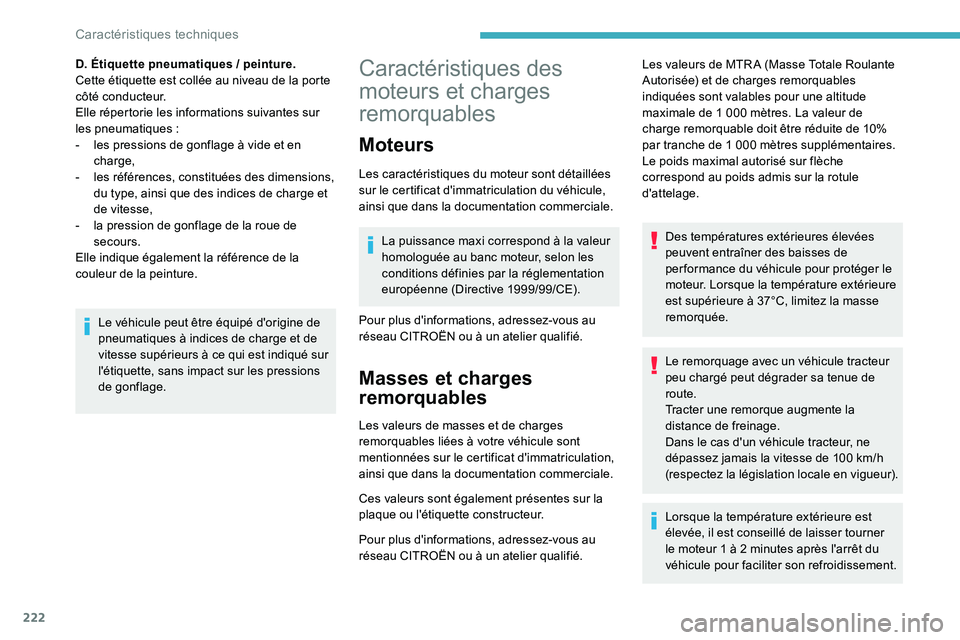

Caractéristiques des
moteurs et charges
remorquables
Moteurs
Les caractéristiques du moteur sont détaillées
sur le certificat d'immatriculation du véhicule,
ainsi que dans la documentation commerciale.La puissance maxi correspond à la valeur
homologuée au banc moteur, selon les
conditions définies par la réglementation
européenne (Directive 1999/99/CE).
Pour plus d'informations, adressez-vous au
réseau CITROËN ou à un atelier qualifié.
Masses et charges
remorquables
Les valeurs de masses et de charges
remorquables liées à votre véhicule sont
mentionnées sur le certificat d'immatriculation,
ainsi que dans la documentation commerciale.
Ces valeurs sont également présentes sur la
plaque ou l'étiquette constructeur.
Pour plus d'informations, adressez-vous au
réseau CITROËN ou à un atelier qualifié. Les valeurs de MTR A (Masse Totale Roulante
Autorisée) et de charges remorquables
indiquées sont valables pour une altitude
maximale de 1 000 mètres. La valeur de
charge remorquable doit être réduite de 10%
par tranche de 1 000 mètres supplémentaires.
Le poids maximal autorisé sur flèche
correspond au poids admis sur la rotule
d'attelage.
Des températures extérieures élevées
peuvent entraîner des baisses de
per formance du véhicule pour protéger le
moteur. Lorsque la température extérieure
est supérieure à 37°C, limitez la masse
remorquée.
Le remorquage avec un véhicule tracteur
peu chargé peut dégrader sa tenue de
route.
Tracter une remorque augmente la
distance de freinage.
Dans le cas d'un véhicule tracteur, ne
dépassez jamais la vitesse de 100 km/h
(respectez la législation locale en vigueur).
Lorsque la température extérieure est
élevée, il est conseillé de laisser tourner
le moteur 1 à 2 minutes après l'arrêt du
véhicule pour faciliter son refroidissement.
D. Étiquette pneumatiques / peinture.
Cette étiquette est collée au niveau de la porte
côté conducteur.
Elle répertorie les informations suivantes sur
les pneumatiques


:
-

l

es pressions de gonflage à vide et en
charge,
-

l

es références, constituées des dimensions,
du type, ainsi que des indices de charge et
de vitesse,
-

l

a pression de gonflage de la roue de
secours.
Elle indique également la référence de la
couleur de la peinture.
Le véhicule peut être équipé d'origine de
pneumatiques à indices de charge et de
vitesse supérieurs à ce qui est indiqué sur
l'étiquette, sans impact sur les pressions
de gonflage.
Caractéristiques techniques

Eclairage à distance ............................3 7, 8 2 - 8 3
Eclairage coffre ....................................... 78, 212
Eclairage d’accompagnement


..................3 7, 8 2
Eclairage d’accueil


.......................................... 82E
FFermeture des portes ...............................39, 44
Fermeture du coffre ............................39, 44- 45
Feux antibrouillard arrière


................22, 79, 211
Feux arrière


........................................... 19 4, 210
Feux avant


..................................................... 19 4
Feux de croisement


..................24, 79, 208 -209
Feux de détresse
.................................... 8

9, 197
Feux de plaque minéralogique


.....................2 11
Feux de position


........................79, 81, 209 -210
Feux de recul
................................................ 2

10
Feux de route
....................... 24-25, 79, 208-209
Feux de stationnement
................................... 81
F

eux de stop ................................................. 210
Feux diurnes
..................................... 7

9, 81, 209
Feux halogènes
..............................

........84, 207
Feux indicateurs de direction


.................80, 208
Filet de retenue de charges hautes
................77
DDate (réglage) ................................................. 34
Dégivrage .................................................. 68-69
Dégivrage avant
...............................

...............68
Dégivrage lunette arrière


................................68
Délestage (mode) .......................................... 18 6
Démarrage de secours


.........................121, 216
Démarrage du moteur
...................................11 8
Démarrage d’un moteur Diesel .....................181
Démarrage du véhicule


..........18, 21-2 2, 118 -120, 125 -12 9
Démarrer
...............................

........................216
Démontage d’une roue


.........................203-206
Démontage du surtapis

..................................74
D

ésembuage

................................................... 68
Désembuage arrière
....................................... 68
D

ésembuage avant

......................................... 68
Détection de sous-gonflage


...........19, 132, 202
Détection d’inattention


...........................15 9 -16 0
Détection d’obstacles .................................... 167
Détrompeur carburant
.................................. 18

0
Déverrouillage
..................................... 3

5 -36, 38
Déverrouillage de l’intérieur


............................41
Déverrouillage des portes


..............................41
Déverrouillage du coffre
........................... 3

6, 38
Déverrouillage du hayon


...........................36, 38
Dimensions
..............................

.....................221
Diodes électroluminescentes - LED
...............................

.........81, 207, 209 -211
Direction assistée


........................................... 23
Disques de freins


.......................................... 193
CHECK ................
............................................ 29
Clé
....................................................... 35, 40 - 42
Clé à télécommande


......................... 3 5 - 3 6 , 11 8
Clé électronique


......................................... 37- 3 9
Clé non reconnue .......................................... 121
Clignotants


........................................ 8 0 - 81, 20 8
Coffre


............................................ 44- 45, 47, 78
Combiné


................................... 8 -10, 29, 31, 137
Commande d’éclairage


............................. 79, 81
Commande de secours coffre


.................. 45, 48
Commande de secours portes


.................. 41- 42
Commande des sièges chauffants


................. 57
Commande d’essuie-vitre


................... 85 - 86, 88
Commandes au volant


........................... 125 -12 9
Commutation automatique feux de route

..................................... 24, 83 - 84
Compte-tours
...............................

................. 8-9
Compteur


.............................................. 8 - 9, 137
Compteur kilométrique journalier
................... 3

0
Conduite
................

................................. 11 6 -117
Configuration du véhicule


............................... 33
Conseils de conduite


............................. 11 6 -117
Conseils d’entretien


...................................... 19 4
Consommation d’huile


.................................. 19 0
Contact


.................................................. 11 9 , 12 1
Contrôle de pression (avec kit)

..... 199-200, 202
Contrôle de stabilité de la remorque (TSM)

... 94
C

ontrôle de Traction Intelligent


....................... 92
Contrôle du niveau d’huile moteur

.................. 27
Contrôle dynamique de stabilité (CDS)


.............................. 18, 91- 9 6
Contrôles
........................................ 1

89, 192-193
Crevaison


............................... 199-200, 202-203
Cric


................................................ 198 -19 9, 203
Cuir (entretien)
..............................

................ 19 4 Eclairage d’ambiance
.....................................75
Eclairage directionnel
.....................................85
Eclairage intérieur


...........................................75
Éclairage statique d’intersection


....................85
Economie d’énergie (mode)


..........................18 6
Eléments d’identification


...............................221
Enfants


...................................................11 0 -114
Enfants (sécurité)


..........................................115
Ent ré e d ’air
...............................

.................65-66
Entretien


..........................................................14
Entretien (conseils)


.......................................19 4
Entretien courant
..............................

....1 3 7, 1 9 2
Environnement


..........................................43, 70
ESC (programme de stabilité électronique)


...91
Essuie-vitre
........................................ 2

5, 85, 88
Essuie-vitre arrière


.........................................86
Etiquettes d’identification


.............................221

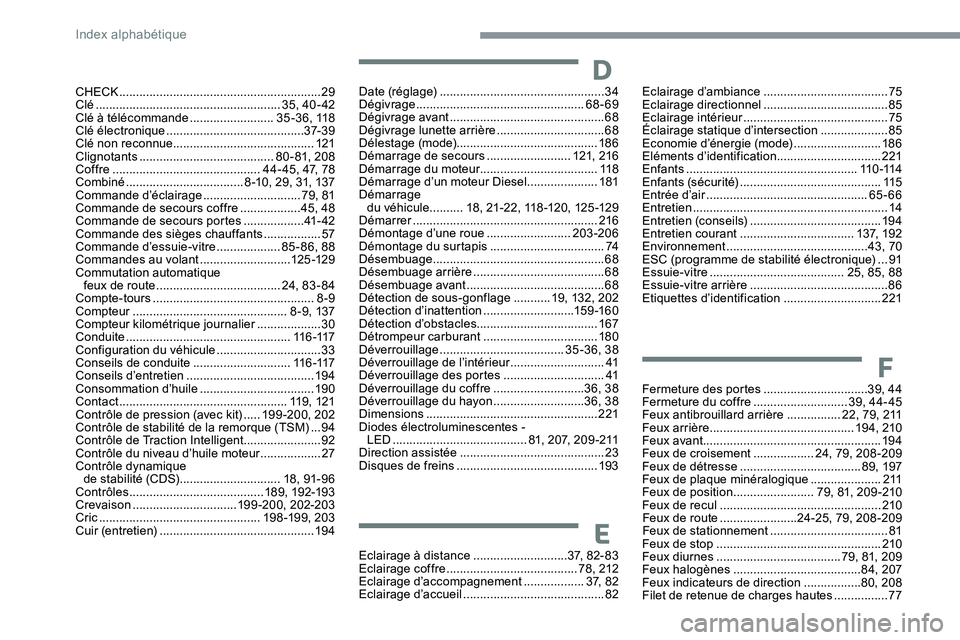

Index alphabétique
