CITROEN C5 AIRCROSS 2020 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2020, Model line: C5 AIRCROSS, Model: CITROEN C5 AIRCROSS 2020Pages: 292, PDF Size: 8.77 MB
Page 1 of 292
VODIČ ZA KORISNIKE
Page 2 of 292

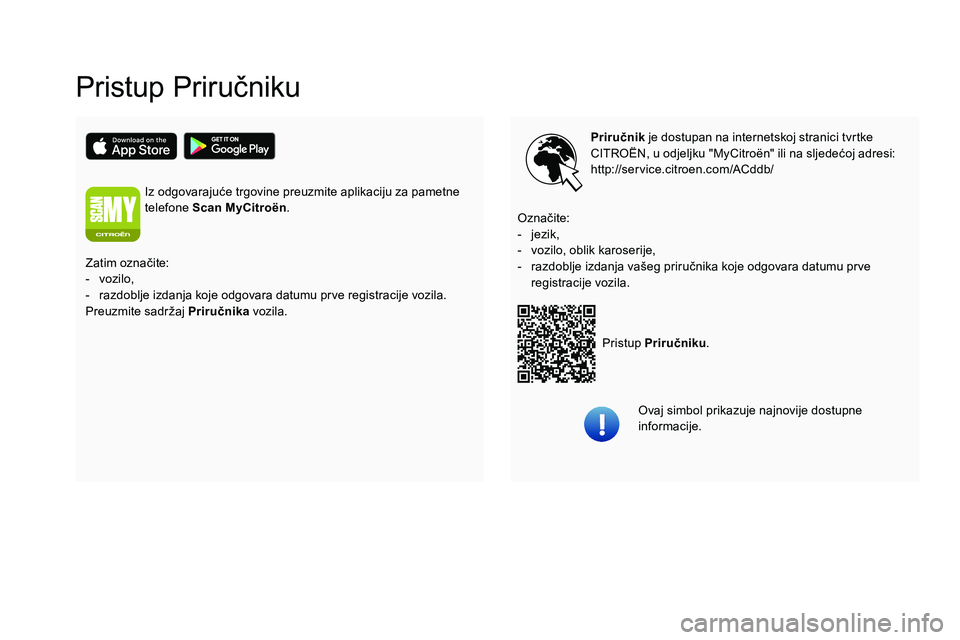

Pristup Priručniku
Priručnik je dostupan na internetskoj stranici tvrtke
CITROËN, u odjeljku "MyCitroën" ili na sljedećoj adresi:
http://service.citroen.com/ACddb/
Pristup Priručniku .
Označite:
-
j
ezik,
-
v
ozilo, oblik karoserije,
-
r
azdoblje izdanja vašeg priručnika koje odgovara datumu pr ve
registracije vozila.
Zatim označite:
-
v
ozilo,
-
r
azdoblje izdanja koje odgovara datumu pr ve registracije vozila.
Preuzmite sadržaj Priručnika vozila.
Iz odgovarajuće trgovine preuzmite aplikaciju za pametne
telefone
Scan MyCitroën .
Ovaj simbol prikazuje najnovije dostupne
informacije.
Page 3 of 292

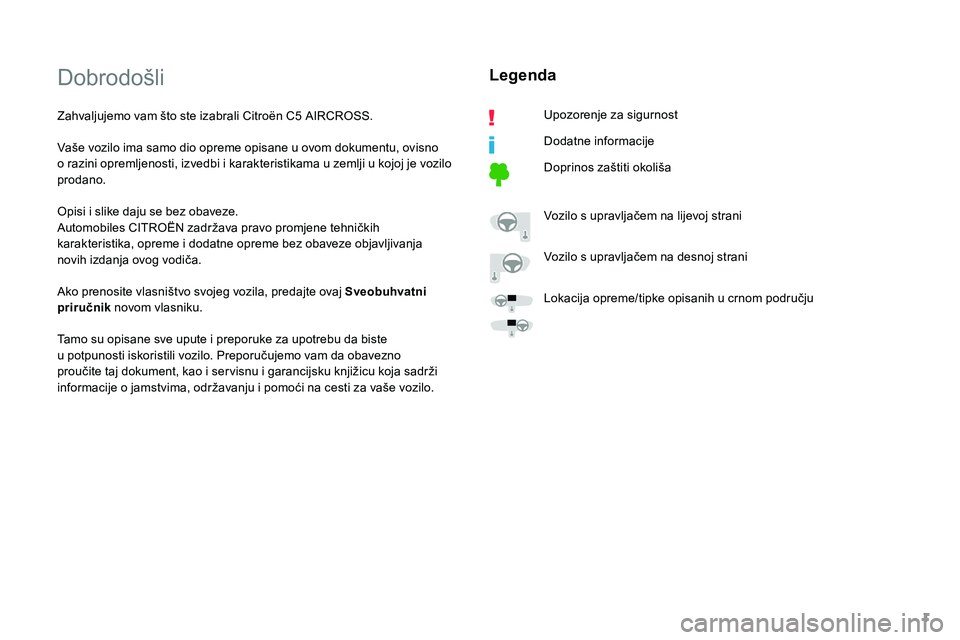

1
Dobrodošli
Zahvaljujemo vam što ste izabrali Citroën C5 AIRCROSS.
V aše vozilo ima samo dio opreme opisane u ovom dokumentu, ovisno
o
razini opremljenosti, izvedbi i karakteristikama u zemlji u kojoj je vozilo
prodano.
Opisi i
slike daju se bez obaveze.
Automobiles CITROËN zadržava pravo promjene tehničkih
karakteristika, opreme i
dodatne opreme bez obaveze objavljivanja
novih izdanja ovog vodiča.
Ako prenosite vlasništvo svojeg vozila, predajte ovaj Sveobuhvatni
priručnik novom vlasniku.
Tamo su opisane sve upute i
preporuke za upotrebu da biste
u
potpunosti iskoristili vozilo. Preporučujemo vam da obavezno
proučite taj dokument, kao i
ser visnu i garancijsku knjižicu koja sadrži
informacije o
jamstvima, održavanju i pomoći na cesti za vaše vozilo.
Legenda
Upozorenje za sigurnost
Dodatne informacije
Doprinos zaštiti okoliša
Vozilo s upravljačem na lijevoj strani
Vozilo s
upravljačem na desnoj strani
Lokacija opreme/tipke opisanih u
crnom području

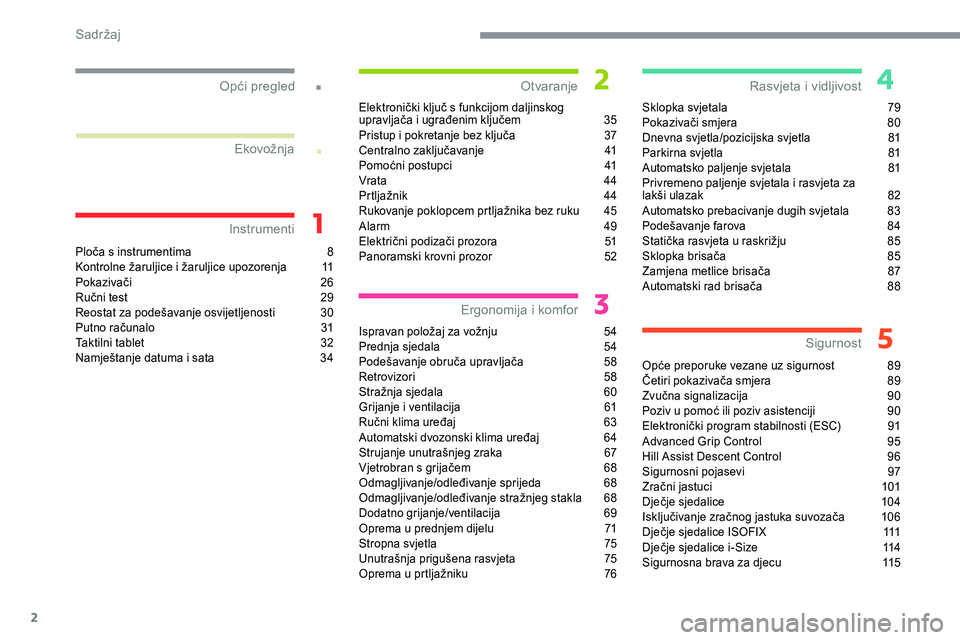

Page 4 of 292
2
.
.
Ploča s instrumentima 8
K ontrolne žaruljice i žaruljice upozorenja 1 1
Pokazivači
2
6
Ručni test
2
9
Reostat za podešavanje osvijetljenosti
3
0
Putno računalo
3
1
Taktilni tablet
3
2
Namještanje datuma i
sata
3
4Elektronički ključ s
funkcijom daljinskog
upravljača i ugrađenim ključem
3
5
Pristup i pokretanje bez ključa
3
7
Centralno zaključavanje
4
1
Pomoćni postupci
4
1
Vrata
4
4
Prtljažnik
4
4
Rukovanje poklopcem prtljažnika bez ruku
4
5
Alarm
4
9
Električni podizači prozora 5 1
Panoramski krovni prozor 5 2
Ispravan položaj za vožnju
5
4
Prednja sjedala
5
4
Podešavanje obruča upravljača
5
8
Retrovizori
5
8
Stražnja sjedala
6
0
Grijanje i
ventilacija
6
1
Ručni klima uređaj
6
3
Automatski dvozonski klima uređaj
6
4
Strujanje unutrašnjeg zraka
6
7
Vjetrobran s
grijačem
6
8
Odmagljivanje/odleđivanje sprijeda
6
8
Odmagljivanje/odleđivanje stražnjeg stakla
6
8
Dodatno grijanje/ventilacija
6
9
Oprema u
prednjem dijelu
7
1
Stropna svjetla
7
5
Unutrašnja prigušena rasvjeta
7
5
Oprema u
prtljažniku
7
6Sklopka svjetala
7
9
Pokazivači smjera
8
0
Dnevna svjetla/pozicijska svjetla
8
1
Parkirna svjetla
8
1
Automatsko paljenje svjetala
8
1
Privremeno paljenje svjetala i rasvjeta za
lakši ulazak
8
2
Automatsko prebacivanje dugih svjetala
8
3
Podešavanje farova
8
4
Statička rasvjeta u raskrižju 8 5
Sklopka brisača 8 5
Zamjena metlice brisača
87
A
utomatski rad brisača
8
8
Opće preporuke vezane uz sigurnost
8
9
Četiri pokazivača smjera
8
9
Zvučna signalizacija
9
0
Poziv u
pomoć ili poziv asistenciji
9
0
Elektronički program stabilnosti (ESC)
9
1
Advanced Grip Control
9
5
Hill Assist Descent Control
9
6
Sigurnosni pojasevi
9
7
Zračni jastuci
1
01
Dječje sjedalice
1
04
Isključivanje zračnog jastuka suvozača
1
06
Dječje sjedalice ISOFIX
1
11
Dječje sjedalice i-Size
1
14
Sigurnosna brava za djecu
1
15
Opći pregledInstrumenti Otvaranje
Ergonomija i
k
omforSigurnost
Rasvjeta i v
idljivost
Ekovožnja
Sadržaj

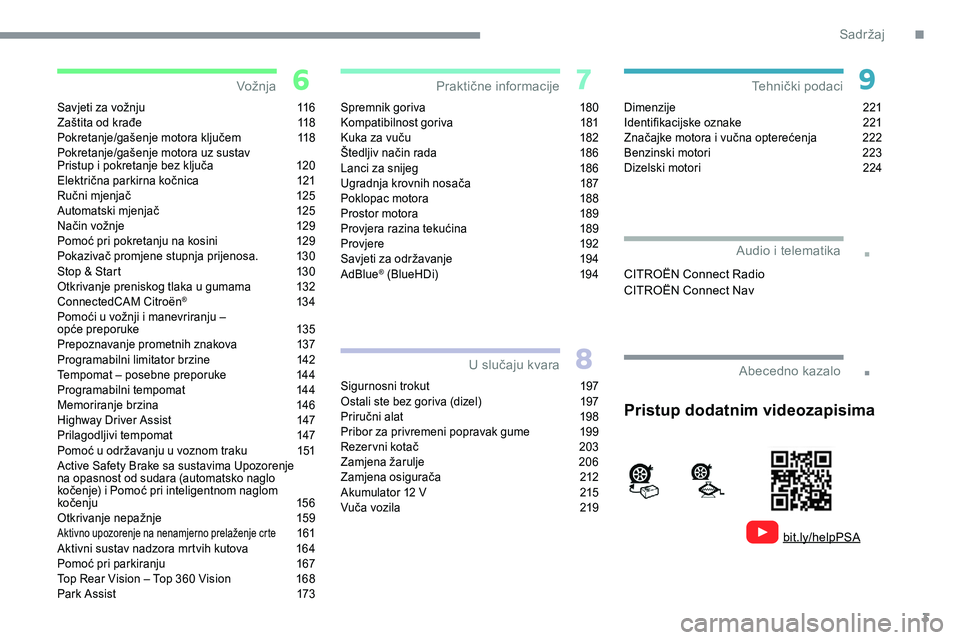

Page 5 of 292
3
.
.
Savjeti za vožnju 116
Zaštita od krađe 1 18
Pokretanje/gašenje motora ključem
1
18
Pokretanje/gašenje motora uz sustav
Pristup i
pokretanje bez ključa
1
20
Električna parkirna kočnica
1
21
Ručni mjenjač
1
25
Automatski mjenjač
1
25
Način vožnje
1
29
Pomoć pri pokretanju na kosini
1
29
Pokazivač promjene stupnja prijenosa.
1
30
Stop & Start
1
30
Otkrivanje preniskog tlaka u
gumama
1
32
ConnectedCAM Citroën
® 13 4
Pomoći u
vožnji i
manevriranju –
opće preporuke
1
35
Prepoznavanje prometnih znakova
1
37
Programabilni limitator brzine
1
42
Tempomat – posebne preporuke
1
44
Programabilni tempomat
1
44
Memoriranje brzina
1
46
Highway Driver Assist
1
47
Prilagodljivi tempomat
1
47
Pomoć u
održavanju u
voznom traku
1
51
Active Safety Brake sa sustavima Upozorenje
na opasnost od sudara (automatsko naglo
kočenje) i Pomoć pri inteligentnom naglom
koč enju
15
6
Otkrivanje nepažnje
1
59
Aktivno upozorenje na nenamjerno prelaženje crte 161
Aktivni sustav nadzora mrtvih kutova
1 64
Pomoć pri parkiranju
1
67
Top Rear Vision – Top 360
Vision
1
68
Park Assist
1
73 Spremnik goriva
1
80
Kompatibilnost goriva
1
81
Kuka za vuču
1
82
Štedljiv način rada
1
86
Lanci za snijeg
1
86
Ugradnja krovnih nosača
1
87
Poklopac motora
1
88
Prostor motora
1
89
Provjera razina tekućina
1
89
Provjere
1
92
Savjeti za održavanje
1
94
AdBlue
® (BlueHDi) 1 94
Sigurnosni trokut
1
97
Ostali ste bez goriva (dizel)
1
97
Priručni alat
1
98
Pribor za privremeni popravak gume
1
99
Rezer vni kotač
2
03
Zamjena žarulje
2
06
Zamjena osigurača
2
12
Akumulator 12
V
2
15
Vuča vozila
2
19Dimenzije
2
21
Identifikacijske oznake
2
21
Značajke motora i vučna opterećenja
2
22
Benzinski motori
2
23
Dizelski motori
2
24
Vožnja
Praktične informacije
U slučaju kvara Tehnički podaci
Abecedno kazalo
Pristup dodatnim videozapisima
bit.ly/helpPSA
Audio i telematika
CITROËN Connect Radio
CITROËN Connect Nav
.
Sadržaj
Page 6 of 292
4

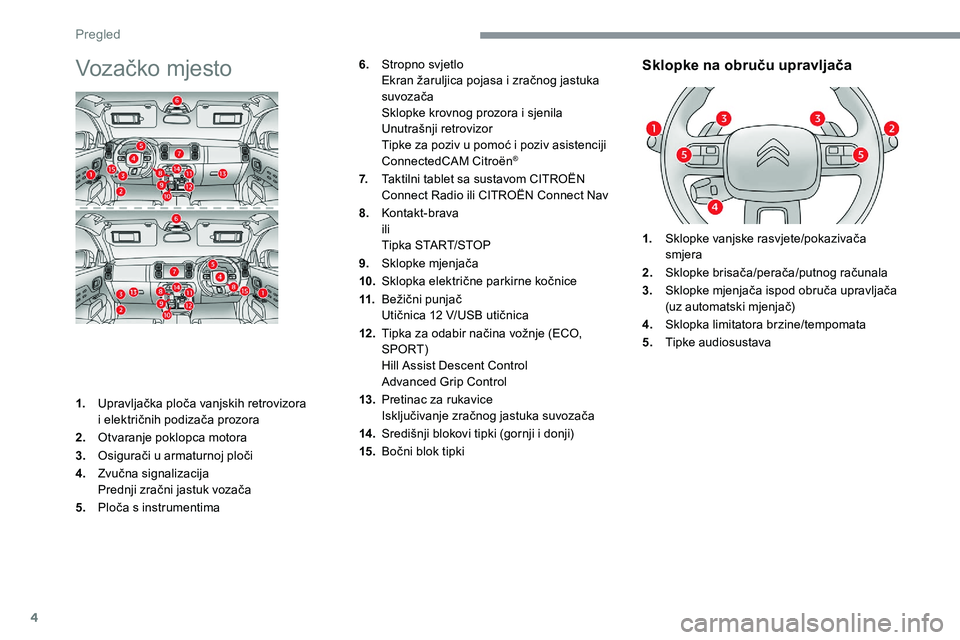

Vozačko mjesto
1.Upravljačka ploča vanjskih retrovizora
i
električnih podizača prozora
2. Otvaranje poklopca motora
3. Osigurači u
armaturnoj ploči
4. Zvučna signalizacija
Prednji zračni jastuk vozača
5. Ploča s
instrumentima
Sklopke na obruču upravljača6.Stropno svjetlo
Ekran žaruljica pojasa i
zračnog jastuka
suvozača
Sklopke krovnog prozora i
sjenila
Unutrašnji retrovizor
Tipke za poziv u
pomoć i poziv asistenciji
ConnectedCAM Citroën
®
7. Taktilni tablet sa sustavom CITROËN
Connect Radio ili CITROËN Connect Nav
8. Kontakt-brava
ili
Tipka START/STOP
9. Sklopke mjenjača
10. Sklopka električne parkirne kočnice
11. Bežični punjač
Utičnica 12
V/USB utičnica
12 . Tipka za odabir načina vožnje (ECO,
SPORT)
Hill Assist Descent Control
Advanced Grip Control
13. Pretinac za rukavice
Isključivanje zračnog jastuka suvozača
14 . Središnji blokovi tipki (gornji i
donji)
15. Bočni blok tipki 1.
Sklopke vanjske rasvjete/pokazivača
smjera
2. Sklopke brisača/perača/putnog računala
3. Sklopke mjenjača ispod obruča upravljača
(uz automatski mjenjač)
4. Sklopka limitatora brzine/tempomata
5. Tipke audiosustava
Pregled
Page 7 of 292
5

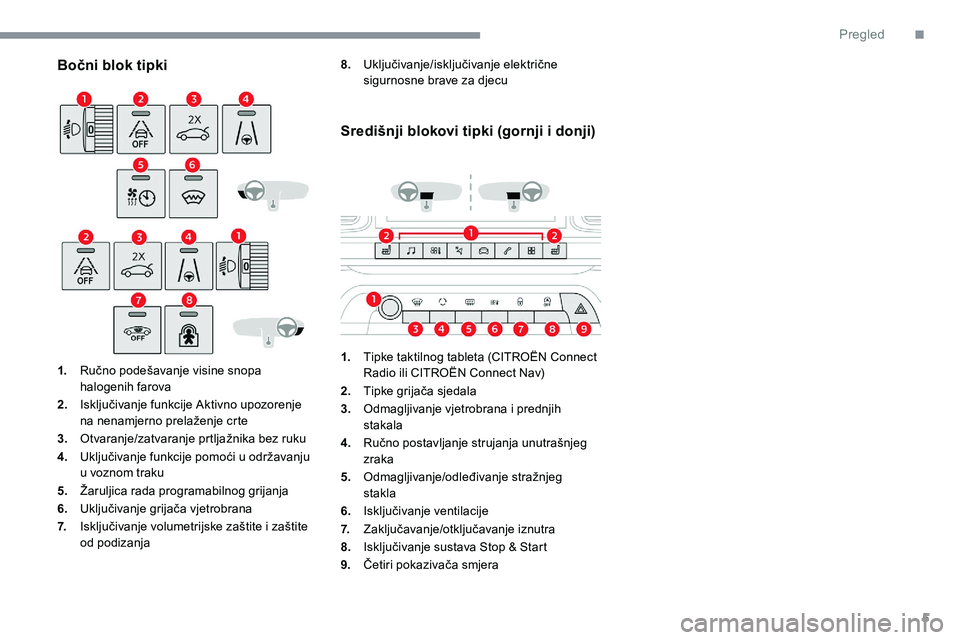

Bočni blok tipki
1.Ručno podešavanje visine snopa
halogenih farova
2. Isključivanje funkcije Aktivno upozorenje
na nenamjerno prelaženje crte
3. Otvaranje/zatvaranje prtljažnika bez ruku
4. Uključivanje funkcije pomoći u
održavanju
u
voznom traku
5. Žaruljica rada programabilnog grijanja
6. Uključivanje grijača vjetrobrana
7. Isključivanje volumetrijske zaštite i
zaštite
od podizanja
Središnji blokovi tipki (gornji i donji)
1. Tipke taktilnog tableta (CITROËN Connect
Radio ili CITROËN Connect Nav)
2. Tipke grijača sjedala
3. Odmagljivanje vjetrobrana i
prednjih
stakala
4. Ručno postavljanje strujanja unutrašnjeg
zraka
5. Odmagljivanje/odleđivanje stražnjeg
stakla
6. Isključivanje ventilacije
7. Zaključavanje/otključavanje iznutra
8. Isključivanje sustava Stop & Start
9. Četiri pokazivača smjera
8.
Uključivanje/isključivanje električne
sigurnosne brave za djecu
.
Pregled
Page 8 of 292
6
Ako kao putnik ne spojite svoje multimedijske
uređaje (film, glazba, videoigre…), pridonijet
ćete smanjenju potrošnje električne energije,
a time i goriva.
Isključite prijenosne uređaje prije izlaska iz
vozila.
Ekovožnja
Ekovožnja sastoji se od niza svakodnevnih dobrih navika koje vozaču omogućuju smanjivanje potrošnje goriva i emisija CO2.
Optimizirajte upotrebu mjenjača
Uz ručni mjenjač, krenite polako, uključujte
više stupnjeve prijenosa bez čekanja. U fazi
ubrzavanja što prije uključujte više stupnjeve
prijenosa.
Ako je vozilo opremljeno automatskim
mjenjačem, što više upotrebljavajte
automatski način rada, bez snažnog i
naglog
pritiskanja papučice gasa.
Pokazivač promjene stupnja prijenosa
predlaže uključivanje najprikladnijeg stupnja
prijenosa: postupite prema toj preporuci čim
se prikaže na ploči s
instrumentima.
U vozilu s
automatskim mjenjačem pokazivač
promjene stupnja prijenosa prikazuje se samo
u
ručnom načinu rada.
Vozite lagano
Poštujte sigurnosne razmake između vozila,
upotrebljavajte kočenje motorom više nego
papučicom kočnice i postepeno pritišćite
papučicu gasa. Na taj način smanjuje se
potrošnja goriva i
ispuštanje CO
2, kao i buka
u pro
metu.
Ako u
vozilu imate ugrađen tempomat,
uključite ga pri brzini većoj od 40
km/h u
rijetkom prometu.
Umjereno upotrebljavajte električnu
opremu
Ako je prije polaska temperatura u kabini
v rlo visoka, prozračite je otvaranjem prozora
i
otvora za prozračivanje prije uključivanja
klimatizacijskog uređaja.
Iznad 50
km/h zatvorite prozore i otvorite
otvore za prozračivanje.
Razmislite o
upotrebi opreme kojom se
održava niža temperatura u
kabini (sjenilo
krovnog prozora, zavjese itd.). Ugasite prednja i
stražnja svjetla za maglu ako
su uvjeti vidljivosti dobri.
Izbjegavajte zagrijavanje motora na mjestu,
naročito zimi, vozilo će se brže zagrijati
u vožnji.
Ako vozilo ima ručni klimatizacijski uređaj,
isključite ga kad temperatura u kabini dosegne
željenu razinu.
Isključite sklopke za odleđivanje
i odmagljivanje ako upravljanje nije
automatsko.
Što prije isključite grijače sjedala.
Ekovožnja
Page 9 of 292
7

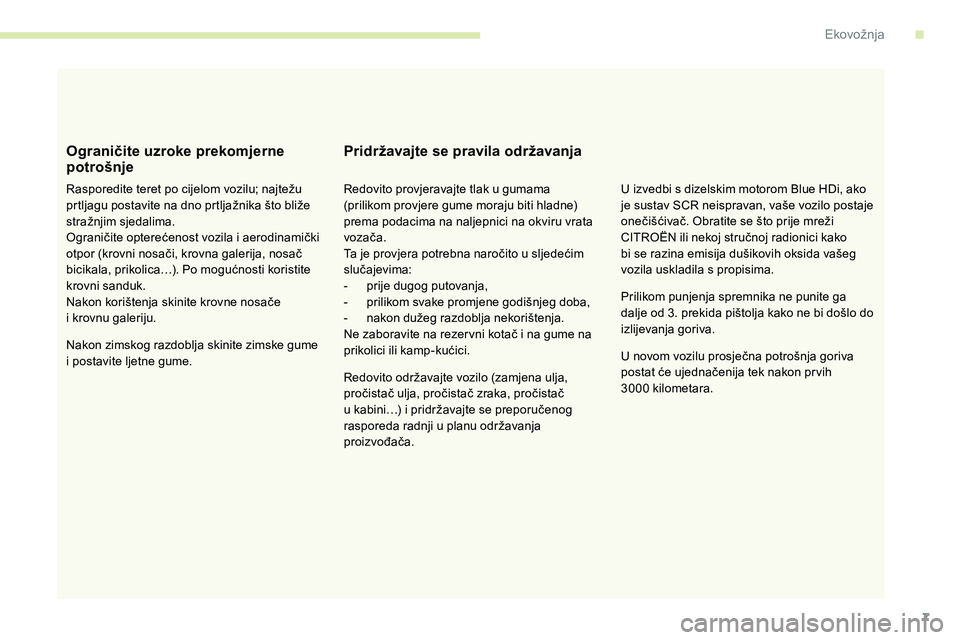

Ograničite uzroke prekomjerne
potrošnje
Rasporedite teret po cijelom vozilu; najtežu
prtljagu postavite na dno prtljažnika što bliže
stražnjim sjedalima.
Ograničite opterećenost vozila i aerodinamički
otpor (krovni nosači, krovna galerija, nosač
bicikala, prikolica…). Po mogućnosti koristite
krovni sanduk.
Nakon korištenja skinite krovne nosače
i
krovnu galeriju.
Nakon zimskog razdoblja skinite zimske gume
i
postavite ljetne gume.
Pridržavajte se pravila održavanja
Redovito provjeravajte tlak u gumama
( prilikom provjere gume moraju biti hladne)
prema podacima na naljepnici na okviru vrata
vozača.
Ta je provjera potrebna naročito u
sljedećim
slučajevima:
-
p
rije dugog putovanja,
-
p
rilikom svake promjene godišnjeg doba,
-
n
akon dužeg razdoblja nekorištenja.
Ne zaboravite na rezer vni kotač i
na gume na
prikolici ili kamp-kućici.
Redovito održavajte vozilo (zamjena ulja,
pročistač ulja, pročistač zraka, pročistač
u
kabini…) i pridržavajte se preporučenog
rasporeda radnji u
planu održavanja
proizvođača. Prilikom punjenja spremnika ne punite ga
dalje od 3. prekida pištolja kako ne bi došlo do
izlijevanja goriva.
U novom vozilu prosječna potrošnja goriva
postat će ujednačenija tek nakon pr vih
3000
k
ilometara.
U izvedbi s
dizelskim motorom Blue HDi, ako
je sustav SCR neispravan, vaše vozilo postaje
onečišćivač. Obratite se što prije mreži
CITROËN ili nekoj stručnoj radionici kako
bi se razina emisija dušikovih oksida vašeg
vozila uskladila s
propisima.
.
Ekovožnja

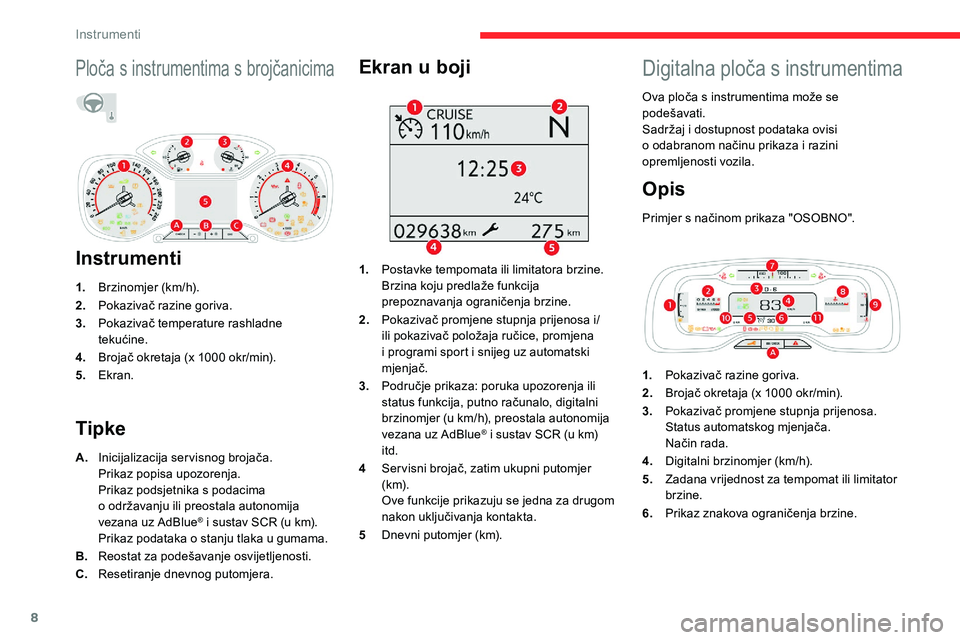

Page 10 of 292
8
Ploča s instrumentima s brojčanicima
Instrumenti
1.Brzinomjer (km/h).
2. Pokazivač razine goriva.
3. Pokazivač temperature rashladne
tekućine.
4. Brojač okretaja (x 1000
okr/min).
5. Ekran.
Tipke Ekran u
b
oji
1.
Postavke tempomata ili limitatora brzine.
Brzina koju predlaže funkcija
prepoznavanja ograničenja brzine.
2. Pokazivač promjene stupnja prijenosa i/
ili pokazivač položaja ručice, promjena
i
programi sport i snijeg uz automatski
mjenjač.
3. Područje prikaza: poruka upozorenja ili
status funkcija, putno računalo, digitalni
brzinomjer (u km/h), preostala autonomija
vezana uz AdBlue
® i sustav SCR (u km)
itd.
4 Ser visni brojač, zatim ukupni putomjer
(k m).
Ove funkcije prikazuju se jedna za drugom
nakon uključivanja kontakta.
5 Dnevni putomjer (km).
A.
Inicijalizacija servisnog brojača.
Prikaz popisa upozorenja.
Prikaz podsjetnika s
podacima
o
održavanju ili preostala autonomija
vezana uz AdBlue
® i sustav SCR (u km).
Prikaz podataka o
stanju tlaka u gumama.
B. Reostat za podešavanje osvijetljenosti.
C. Resetiranje dnevnog putomjera.
Digitalna ploča s in strumentima
Ova ploča s instrumentima može se
po dešavati.
Sadržaj i
dostupnost podataka ovisi
o
odabranom načinu prikaza i razini
opremljenosti vozila.
Opis
Primjer s načinom prikaza "OSOBNO".
1. P
okazivač razine goriva.
2. Brojač okretaja (x 1000
okr/min).
3. Pokazivač promjene stupnja prijenosa.
Status automatskog mjenjača.
Način rada.
4. Digitalni brzinomjer (km/h).
5. Zadana vrijednost za tempomat ili limitator
brzine.
6. Prikaz znakova ograničenja brzine.
Instrumenti
