Instruments de bord
1Pour plus d'informations sur la Vérification
des niveaux, reportez-vous à la rubrique
correspondante.
Indicateur de
température du liquide de
refroidissement


Moteur tournant :
– Dans la zone A , la température est correcte.
–

Dans la zone

B
, la température est trop
élevée. Le témoin associé et le témoin STOP
s'allument en rouge au combiné, accompagné
de l'affichage d'un message et d'un signal
sonore.
Arrêter impérativement le véhicule dans les
meilleures conditions de sécurité.
Attendre quelques minutes avant de couper le
moteur.
Après avoir coupé le contact, ouvrir prudemment le capot et vérifier le niveau
du liquide de refroidissement.
Pour plus d'informations sur la
Vérification des niveaux, se reporter à
la rubrique correspondante.
Indicateurs d'autonomie
d'AdBlue
® (BlueHDi)
Les moteurs Diesel BlueHDi sont équipés d'un
dispositif qui associe le système d'antipollution
SCR (Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement. Ils ne peuvent fonctionner sans
liquide AdBlue
®.
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide. Il n’est alors plus possible
de démarrer le moteur tant qu’un niveau
minimal d’AdBlue
® n’a pas été restauré.
Affichage manuel de l'autonomie
Lorsque l’autonomie de roulage est supérieure à
2 400 km, elle ne s'affiche pas automatiquement.




► Appuyer sur ce bouton pour afficher
momentanément l'autonomie de roulage.
Actions requises liées au manque d'AdBlue®
Les témoins suivants s’allument lorsque la
quantité d’AdBlue® est inférieure au niveau de
réserve correspondant à une autonomie de
2

400

km.
Accompagnant les témoins, des messages vous
rappellent régulièrement la nécessité de faire
l’appoint pour éviter le blocage du démarrage.
Se reporter à la rubrique Témoins pour le détail
des messages affichés.
Pour plus d'informations sur l' AdBlue®
(BlueHDi), et notamment pour réaliser
l'appoint, se reporter à la rubrique
correspondante.

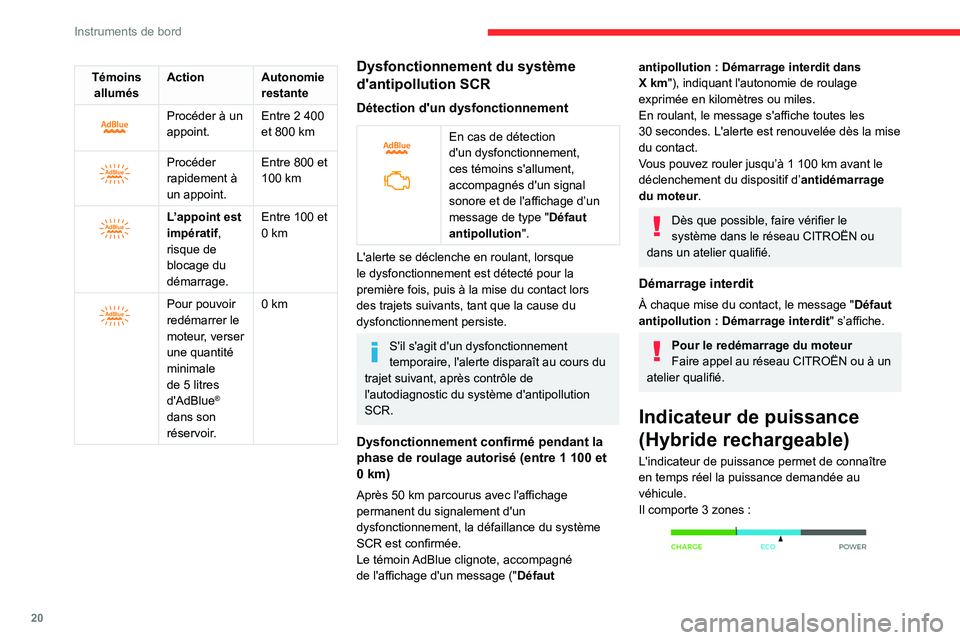

20
Instruments de bord
Témoins allumés Action Autonomie
restante


Procéder à un
appoint.Entre 2
400
et 800 km


Procéder
rapidement à
un appoint.Entre 800 et
100
km


L’appoint est
impératif,
risque de
blocage du
démarrage.Entre 100 et
0
km


Pour pouvoir
redémarrer le
moteur, verser
une quantité
minimale
de 5
litres
d'AdBlue
®
dans son
réservoir. 0
km
Dysfonctionnement du système
d'antipollution SCR
Détection d'un dysfonctionnement


En cas de détection
d'un dysfonctionnement,
ces témoins s'allument,
accompagnés d'un signal
sonore et de l'affichage d’un
message de type "Défaut
antipollution
".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparaît au cours du
trajet suivant, après contrôle de
l'autodiagnostic du système d'antipollution
SCR.
Dysfonctionnement confirmé pendant la
phase de roulage autorisé (entre 1 100 et
0
km)
Après 50 km parcourus avec l'affichage
permanent du signalement d'un
dysfonctionnement, la défaillance du système
SCR est confirmée.
Le témoin
AdBlue clignote, accompagné
de l'affichage d'un message (" Défaut
antipollution : Démarrage interdit dans
X km"), indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30
secondes. L'alerte est renouvelée dès la mise
du contact.
Vous pouvez rouler jusqu’à 1
100 km avant le
déclenchement du dispositif d’ antidémarrage
du moteur.
Dès que possible, faire vérifier le
système dans le réseau CITROËN ou
dans un atelier qualifié.
Démarrage interdit
À chaque mise du contact, le message " Défaut
antipollution : Démarrage interdit " s’affiche.
Pour le redémarrage du moteur
Faire appel au réseau CITROËN ou à un
atelier qualifié.
Indicateur de puissance
(Hybride rechargeable)
L'indicateur de puissance permet de connaître
en temps réel la puissance demandée au
véhicule.
Il comporte 3 zones
:

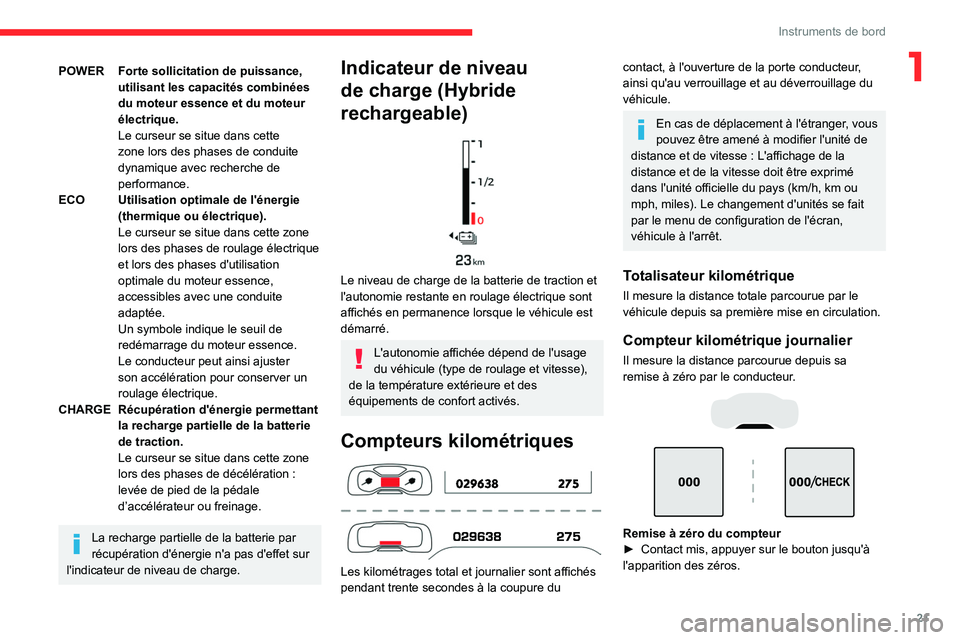

21
Instruments de bord
1POWER Forte sollicitation de puissance, utilisant les capacités combinées
du moteur essence et du moteur
électrique.
Le curseur se situe dans cette
zone lors des phases de conduite
dynamique avec recherche de
performance.
ECO Utilisation optimale de l'énergie (thermique ou électrique).
Le curseur se situe dans cette zone
lors des phases de roulage électrique
et lors des phases d'utilisation
optimale du moteur essence,
accessibles avec une conduite
adaptée.
Un symbole indique le seuil de
redémarrage du moteur essence.
Le conducteur peut ainsi ajuster
son accélération pour conserver un
roulage électrique.
CHARGE Récupération d'énergie permettant la recharge partielle de la batterie
de traction.
Le curseur se situe dans cette zone
lors des phases de décélération
:
levée de pied de la pédale
d’accélérateur ou freinage.
La recharge partielle de la batterie par
récupération d'énergie n'a pas d'effet sur
l'indicateur de niveau de charge.
Indicateur de niveau
de charge (Hybride
rechargeable)


Le niveau de charge de la batterie de traction et
l'autonomie restante en roulage électrique sont
affichés en permanence lorsque le véhicule est
démarré.
L'autonomie affichée dépend de l'usage
du véhicule (type de roulage et vitesse),
de la température extérieure et des
équipements de confort activés.
Compteurs kilométriques

Les kilométrages total et journalier sont affichés
pendant trente secondes à la coupure du
contact, à l'ouverture de la porte conducteur,
ainsi qu'au verrouillage et au déverrouillage du
véhicule.
En cas de déplacement à l'étranger, vous
pouvez être amené à modifier l'unité de
distance et de vitesse : L'affichage de la
distance et de la vitesse doit être exprimé
dans l'unité officielle du pays (km/h, km ou
mph, miles). Le changement d'unités se fait
par le menu de configuration de l'écran,
véhicule à l'arrêt.
Totalisateur kilométrique
Il mesure la distance totale parcourue par le
véhicule depuis sa première mise en circulation.
Compteur kilométrique journalier
Il mesure la distance parcourue depuis sa
remise à zéro par le conducteur.




Remise à zéro du compteur
► Contact mis, appuyer sur le bouton jusqu'à
l'apparition des zéros.

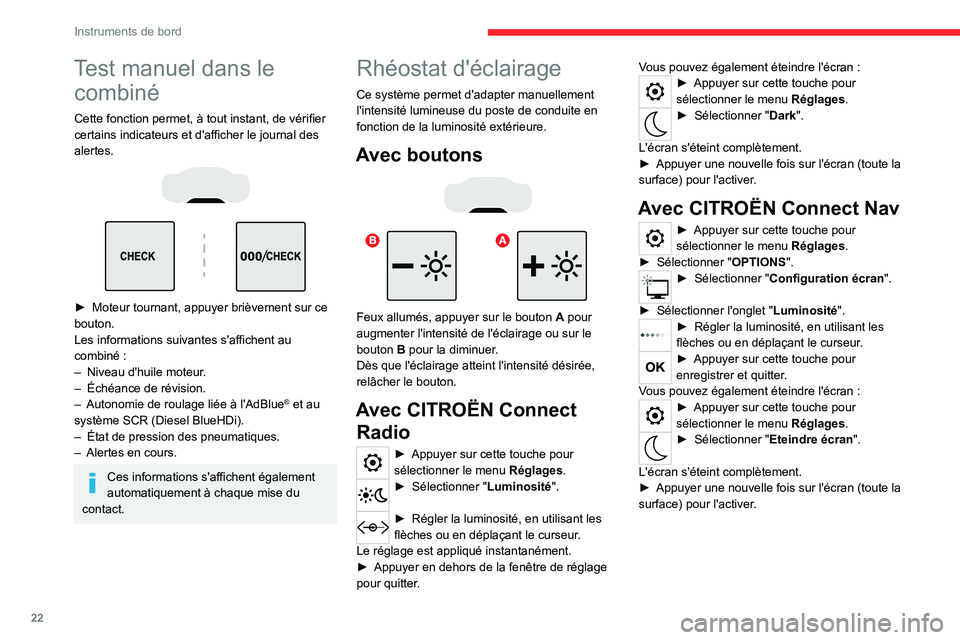

22
Instruments de bord
Test manuel dans le combiné
Cette fonction permet, à tout instant, de vérifier
certains indicateurs et d'afficher le journal des
alertes.




► Moteur tournant, appuyer brièvement sur ce
bouton.
Les informations suivantes s'affichent au
combiné
:
–

Niveau d'huile moteur
.
–

Échéance de révision.
–


Autonomie de roulage liée à l'AdBlue® et au
système SCR (Diesel BlueHDi).
–

État de pression des pneumatiques.
–


Alertes en cours.
Ces informations s'affichent également
automatiquement à chaque mise du
contact.
Rhéostat d'éclairage
Ce système permet d'adapter manuellement
l'intensité lumineuse du poste de conduite en
fonction de la luminosité extérieure.
Avec boutons



Feux allumés, appuyer sur le bouton A pour
augmenter l'intensité de l'éclairage ou sur le
bouton
B pour la diminuer.
Dès que l'éclairage atteint l'intensité désirée,
relâcher le bouton.
Avec CITROËN Connect Radio
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Luminosité ".
► Régler la luminosité, en utilisant les
flèches ou en déplaçant le curseur.
Le réglage est appliqué instantanément.
►

Appuyer en dehors de la fenêtre de réglage
pour quitter

. Vous pouvez également éteindre l'écran
:
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Dark".
L'écran s'éteint complètement.
►

Appuyer une nouvelle fois sur l'écran (toute la
surface) pour l'activer

.
Avec CITROËN Connect Nav
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
►

Sélectionner " OPTIONS".
► Sélection ner "Configuration écran ".
►

Sélectionner l'onglet " Luminosité".► Régler la luminosité, en utilisant les
flèches ou en déplaçant le curseur.
► Appuyer sur cette touche pour
enregistrer et quitter .
Vous pouvez également éteindre l'écran
:
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Eteindre écran".
L'écran s'éteint complètement.
►

Appuyer une nouvelle fois sur l'écran (toute la
surface) pour l'activer

.

23
Instruments de bord
1Ordinateur de bord
Affiche des informations sur le trajet en cours (autonomie, consommations, vitesse
moyenne...).
Affichage des données au combiné






Avec combiné à cadrans
L'affichage des données de l'ordinateur de bord
est sélectionné par appui sur l'extrémité de la
commande d'essuie-vitre ou par la rotation de la
molette située sur la gauche du volant.
Avec combiné numérique
L'affichage des données de l'ordinateur de bord
est permanent lorsque le mode d'affichage
"CONDUITE" ou "PERSONNEL" est sélectionné,
selon version. Pour tous les autres modes d'affichage, un appui
sur l'extrémité de la commande d'essuie-vitre fait
apparaître ces données temporairement dans
une fenêtre spécifique.
Affichage des différents onglets
►

Appuyer sur le bouton situé à l'extrémité
de la commande d'essuie-vitre pour afficher
successivement les onglets suivants
:
–
Informations instantanées
:
•
Autonomie totale (Essence ou Diesel).
•

Consommation instantanée (Essence ou
Diesel).
•

Compteur de temps du Stop & Start
(Essence ou Diesel).
•

Pourcentage du trajet en cours parcouru en
tout électrique (Hybride rechargeable).
–

T
rajets "1" puis "2" :
•
V
itesse moyenne.
•
Consommation moyenne.
•

Distance parcourue.
Remise à zéro du trajet

► Lorsque le trajet désiré est affiché, appuyez
plus de deux secondes sur le bouton, situé à
l'extrémité de la commande d'essuie-vitre. Les trajets "
1" et "2" sont indépendants et
d'utilisation identique.
Quelques définitions...
Autonomie
(km ou miles)Nombre de kilomètres pouvant encore
être parcourus avec le carburant restant
dans le réservoir (en fonction de la
consommation moyenne des derniers kilomètres
parcourus).
Cette valeur peut varier suite à un changement
de conduite ou de relief, modifiant fortement la
consommation instantanée.
Lorsque l'autonomie est inférieure à 30
km, des
tirets s'affichent.
Après un complément de carburant d'au moins
5

litres, l'autonomie est recalculée et s'affiche si
elle dépasse 100
km.
Si des tirets s'affichent durablement en roulant
à la place des chiffres, consulter le réseau
CITROËN ou un atelier qualifié.
Consommation instantanée
(l/100 km ou km/l ou mpg)Calculée depuis les dernières secondes
écoulées.
Cette fonction ne s'affiche qu'à partir de 30
km/h.
Consommation moyenne
(l/100 km ou km/l ou mpg)

24
Instruments de bord
Calculée depuis la dernière remise à zéro
des données du trajet.
Vitesse moyenne
(km/h ou mph)Calculée depuis la dernière remise à zéro
des données du trajet.
Distance parcourue
(km ou miles)Calculée depuis la dernière remise à zéro
des données du trajet.
Compteur de temps du Stop & Start
(minutes / secondes ou heures / minutes)
Si votre véhicule est équipé du Stop & Start, un
compteur de temps cumule les durées de mise
en mode ST
OP au cours du trajet.
Il se remet à zéro à chaque mise du contact.
Tablette tactile
Ce système donne accès aux éléments
suivants :
–

Affichage permanent de l'heure et de la
température extérieure (un témoin bleu apparaît
en cas de risque de verglas).
–


Commandes du système de chauffage
/ air
conditionné.
–

Menus de paramétrage des fonctions et des
équipements du véhicule.
– Commandes des équipements audio et
du téléphone et affichage des informations
associées.
–

Affichage des fonctions d'aides visuelles à la
manoeuvre (aide graphique au stationnement,
Park Assist...).
–


Services Internet et affichage des informations
associées.
–


Mode et réglage de l'intensité du massage des
sièges avant (selon version).
–


Commandes du système de navigation et
affichage des informations associées (selon
version).
Pour des raisons de sécurité, arrêter
le véhicule pour réaliser les
opérations nécessitant une attention
soutenue.
Certaines fonctions ne sont pas accessibles
en roulant.
Principes
► Utiliser les boutons disposés sous la tablette
tactile pour accéder aux menus, puis appuyer
sur les touches matérialisées sur la tablette
tactile.
Certains menus peuvent s'afficher sur deux
pages
: appuyer sur la touche " OPTIONS" pour
accéder à la seconde page.
Au bout de quelques instants sans action sur la seconde page, la première page
s'affiche automatiquement.
Pour désactiver / activer une fonction,
sélectionner "OFF" ou "ON".
Paramétrage d'une fonction
Accès à des informations
complémentaires sur la fonction
Validation
Retour à la page précédente ou validation
Menus

Appuyer avec trois doigts sur la tablette tactile pour faire apparaître l'ensemble
des touches des menus.

25
Instruments de bord
1Pour plus d'informations sur les menus,
se reporter aux rubriques décrivant les
systèmes audio et télématique.
Radio / Media
Climatisation
Réglages de la température, du débit
d'air...
Pour plus d'informations sur l' Air conditionné
manuel et l'Air conditionné automatique
bizone, se reporter aux rubriques
correspondantes.
Navigation (Selon équipement)
Conduite ou Véhicule (Selon
équipement)
Activation, désactivation et paramétrage de
certaines fonctions.
Les fonctions sont réparties sous 2 onglets
:
"Fonctions de conduite " et "Réglages
véhicule".
Téléphone
Applications
Affichage des services connectés
disponibles, accès à la fonction Eco-coaching.
Réglages
Principaux réglages du système audio, de
la tablette tactile et du combiné numérique.
Energy
Accès aux fonctionnalités du système
hybride rechargeable (flux d'énergie, statistiques de consommation, charge différée, fonction
eSave).
Menu Energy
Flux
Cette page présente le fonctionnement du
système hybride rechargeable en temps réel.
1.
Mode de conduite actif
2. Moteur essence
3. Moteur électrique
4. Niveau de charge de la batterie de traction
Les flux d'énergie ont une couleur spécifique
pour chaque type de roulage
:
–

Bleu : énergie 100% électrique.
–


Orange : énergie issue du moteur essence.
–


V
ert : récupération d'énergie.
Statistiques
Cette page indique les statistiques de
consommation d'énergie électrique et de
carburant.


1. Consommation électrique moyenne sur
le trajet en cours (kWh/100 km) et valeurs
historiques
:
–

Histogramme bleu
: énergie consommée
directement issue de la batterie de traction.
–

Histogramme vert
: énergie régénérée lors
des phases de décélération et de freinage pour
recharger la batterie.
2. Consommation moyenne de carburant sur le
trajet en cours (l/100
km) et valeurs historiques
(histogramme orange).
►

Appuyer sur les touches

-
ou + pour modifier
l'échelle de temps affichée.
Un trajet en cours est un trajet de plus de
20 minutes sans coupure de contact.
Charge différée
Par défaut, la charge s'effectue dès le
branchement du pistolet.
Une charge différée peut être programmée via la
tablette tactile.
La charge différée est ensuite activée par un
bouton situé dans la trappe de charge.

26
Instruments de bord
Le paramétrage de la charge différée
s'effectue également depuis un
smartphone via l'application MyCitroën.
Pour plus d'informations sur la Charge de la
batterie de traction (Hybride rechargeable),
se reporter à la rubrique correspondante.
eSave
La fonction eSave permet de réserver tout ou
partie de l'énergie électrique de la batterie de
traction pour un usage ultérieur au cours d'un
trajet (exemple : passage dans une zone urbaine
ou dans une zone réservée aux véhicules
électriques).
►

Sélectionner l'autonomie électrique à
réserver (

10 km, 20 km ou toute l'autonomie
MAX) puis activer la fonction en appuyant sur
ON.
L'activation de la fonction est confirmée
par l'allumage de ce témoin au combiné
et l'indication de la réserve d'énergie en km.
►

Pour utiliser la réserve d'énergie, choisir le
mode de conduite Electric

sur le sélecteur de
modes.
Si l'autonomie demandée dépasse
l'autonomie disponible (non
recommandé), le moteur thermique démarre
pour assurer la recharge de la batterie de
traction jusqu'au seuil demandé. Ceci
entraîne une surconsommation de carburant.
Bandeau(x) d'informations
Certaines informations sont affichées en
permanence dans le(s) bandeau(x) de la tablette
tactile.
Bandeau supérieur du CITROËN Connect
Radio et du CITROËN Connect Nav
– Heure et température extérieure (un témoin
bleu apparaît en cas de risque de verglas).
–

Rappel des informations de climatisation, et
accès direct au menu correspondant.
–


Rappel des informations des menus
Radio

Media et Téléphone .
–

Notifications.
–


Accès aux
Réglages de la tablette tactile et
du combiné numérique (date/heure, langues,
unités...).
Réglage date et heure
Avec CITROËN Connect Radio
► Sélection ner le menu Réglages dans
le bandeau supérieur de la tablette tactile.
►

Sélectionner " Configuration ".
► Sélectionner "Date et heure".
►

Sélectionner " Date

" ou "Heure".
►

Choisir les formats d'affichage.
►


Modifier la date et/ou l'heure à l'aide du pavé
numérique.
► Valider par " OK".
Avec CITROËN Connect Nav
Les réglages de la date et de l'heure ne sont
disponibles que si la synchronisation avec le
GPS est désactivée.
► Sélectionner le menu Réglages dans
le bandeau de la tablette tactile.
►

Appuyer sur la touche " OPTIONS" pour
accéder à la page secondaire.
► Sélection ner "Réglage heure-date".
►

Sélectionner l'onglet " Date

" ou "Heure".
►

Régler l'heure ou la date à l'aide du pavé
numérique.
►


V

alider par " OK".
Réglages complémentaires
Vous pouvez choisir :
– De modifier le fuseau horaire.
–

De modifier le format d'affichage de la date et
de l'heure (12h/24h).
–


D'activer ou de désactiver la fonction de
gestion d’heure d’été (+1 heure).
–


D'activer ou de désactiver la synchronisation
avec les GPS (UTC).
Le système ne gère pas
automatiquement les basculements
heure d'été/heure d'hiver (selon pays de
commercialisation).

27
Instruments de bord
1Fonctionnalités
disponibles à distance
(Hybride rechargeable)


Ces fonctionnalités sont
accessibles depuis un
smartphone via l’application
MyCitroën :
–

Gestion de

la charge de la batterie (charge
différée).
–

Gestion du préconditionnement thermique.
–


Consultation de l'état de charge et de
l'autonomie du véhicule.
Procédure d'installation
► Télécharger l'application MyCitroën sur le
store correspondant au smartphone.
►

Créer un compte.
►


Renseigner le numéro de VIN du véhicule
(commence par "VF" sur la carte grise).
Pour plus d'informations sur les Éléments
d'identification , se reporter à la rubrique
correspondante.
Couverture réseau
Pour profiter de l’ensemble des
fonctionnalités à distance, s’assurer que le
véhicule se situe dans une zone couverte par
le réseau mobile.
L’absence de couverture réseau peut
empêcher la communication avec le véhicule
(par exemple, dans un parking en sous-
sol). Un message sera alors affiché dans
l'application indiquant que la connexion avec
le véhicule n’a pu être établie.

28
Ouvertures
Clé électronique avec
fonction télécommande et
clé intégrée
Fonction télécommande

La télécommande permet de réaliser, selon
version, les fonctions suivantes à distance :
–

Déverrouillage
/ Verrouillage / Super-
verrouillage du véhicule.
–

Déverrouillage - Ouverture
/ Fermeture du
coffre.
–

Éclairage à distance.
–


Activation
/ Désactivation de l'alarme.
–

Localisation du véhicule.
–


Ouverture
/ Fermeture des vitres.
–

Fermeture du toit ouvrant.
–


Antidémarrage du véhicule.
La télécommande inclut une clé simple qui
permet le déverrouillage

/ verrouillage centralisé
du véhicule avec la serrure, ainsi que la mise en
route et l’arrêt du moteur.
Des procédures de secours permettent de
verrouiller
/ déverrouiller le véhicule en cas de dysfonctionnement de la télécommande, du
verrouillage centralisé, de la batterie... Pour plus
d'informations sur les
Procédures de secours,
se reporter à la rubrique correspondante.
Clé intégrée
La clé intégrée à la télécommande permet de
réaliser, selon version, les opérations suivantes :
–

Déverrouillage
/ Verrouillage / Super-
verrouillage du véhicule.
–

Activation
/ Neutralisation de la sécurité
enfants mécanique.
–

Activation
/ Neutralisation de l'airbag frontal
passager.
–

Déverrouillage
/ Verrouillage de secours des
portes.
Sans Accès et Démarrage Mains Libres


► Pour déplier ou replier la clé, appuyer sur le
bouton.
A
vec Accès et Démarrage Mains Libres


► Pour éjecter la clé ou la remettre en place,
maintenir le bouton tiré.
Déverrouillage du véhicule
Avec la télécommande
► Appuyer sur ce bouton pour
déverrouiller le véhicule.
Le déverrouillage est signalé par le clignotement
rapide des feux indicateurs de direction
pendant quelques secondes. Selon version, les
rétroviseurs extérieurs se déploient et l'éclairage
d'accueil s'active.
Déverrouillage sélectif
Porte conducteur et trappe à carburant / de
charge
►

Appuyer sur le bouton de déverrouillage.
►


Pour déverrouiller les autres portes et le
coffre, appuyer une seconde fois .
Le pistolet de charge peut être débranché au
second appui.
