CITROEN C6 2012 Instructieboekjes (in Dutch)

139
V

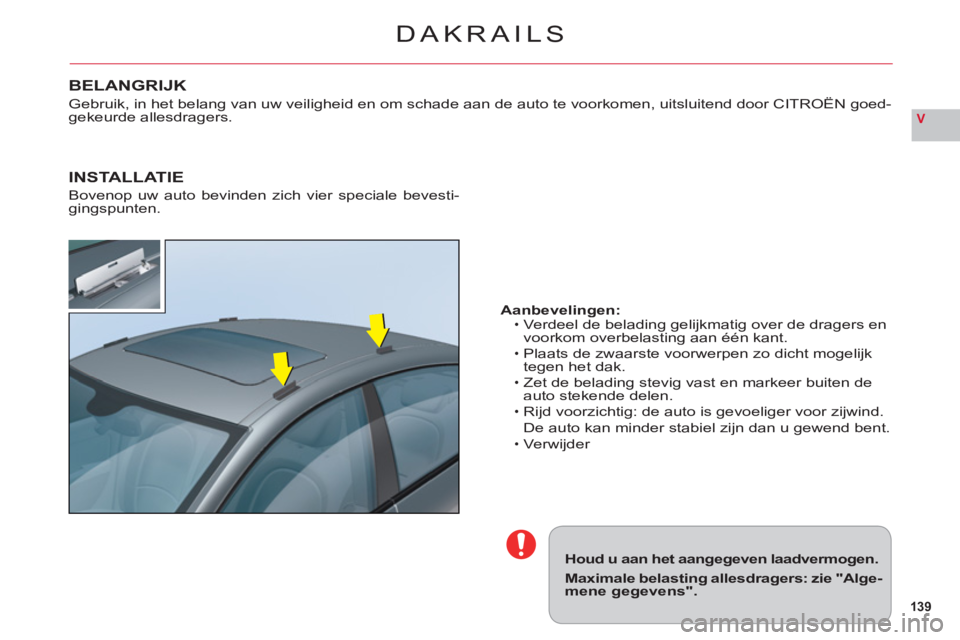

DAKRAILS
Houd u aan het aangegeven laadvermogen.
Maximale belasting allesdragers: zie "Alge-mene gegevens".
Aanbevelingen:Verdeel de belading gelijkmatig over de dragers en
voorkom overbelasting aan één kant.
Plaats de zwaarste voorwerpen zo dicht mogelijk
tegen het dak.Zet de belading stevig vast en markeer buiten de auto stekende delen.
Rijd voorzichtig: de auto is gevoeliger voor zijwind.De auto kan minder stabiel zijn dan u gewend bent.
Verwijder
•
•
•
•
•
BELANGRIJK
Gebruik, in het belang van uw veiligheid en om schade aan de auto te voorkomen, uitsluitend door CITROËN goed-gekeurde allesdragers.
INSTALLATIE
Bovenop uw auto bevinden zich vier speciale bevesti-gingspunten.

14 0
V

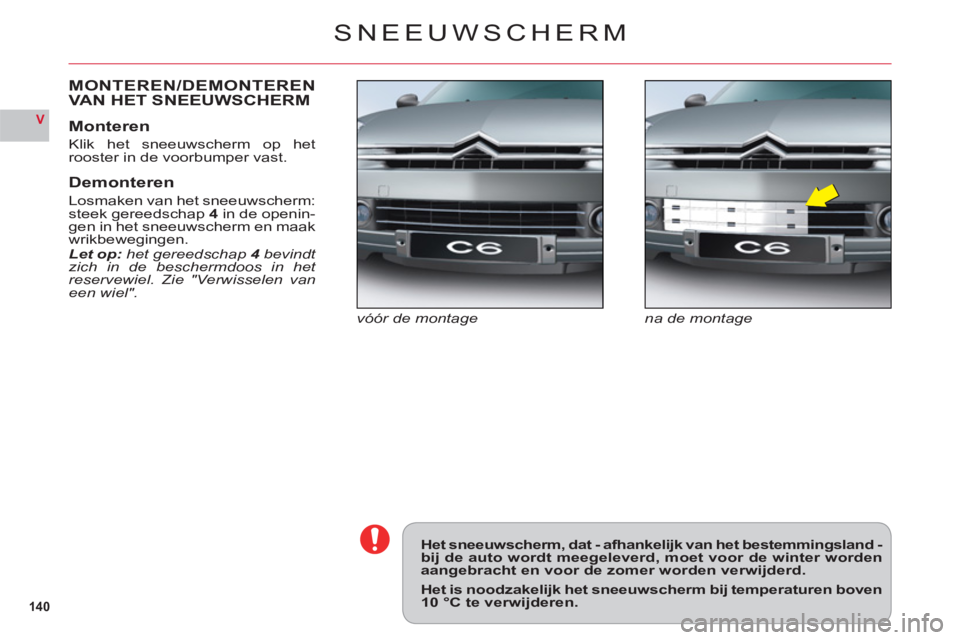

SNEEUWSCHERM
na de montagevóór de montage
MONTEREN/DEMONTERENVAN HET SNEEUWSCHERM
Monteren
Klik het sneeuwscherm op hetrooster in de voorbumper vast.
Demonteren
Losmaken van het sneeuwscherm:steek gereedschap4in de openin-gen in het sneeuwscherm en maakwrikbewegingen.Let op: het gereedschap 4bevindt 4zich in de beschermdoos in het reservewiel. Zie "Verwisselen vaneen wiel".
Het sneeuwscherm, dat - afhankelijk van het bestemmingsland -bij de auto wordt meegeleverd, moet voor de winter wordenaangebracht en voor de zomer worden verwijderd.
Het is noodzakelijk het sneeuwscherm bij temperaturen boven10 °C te verwijderen.

141
V
4
3
8
9
61
2
5
7

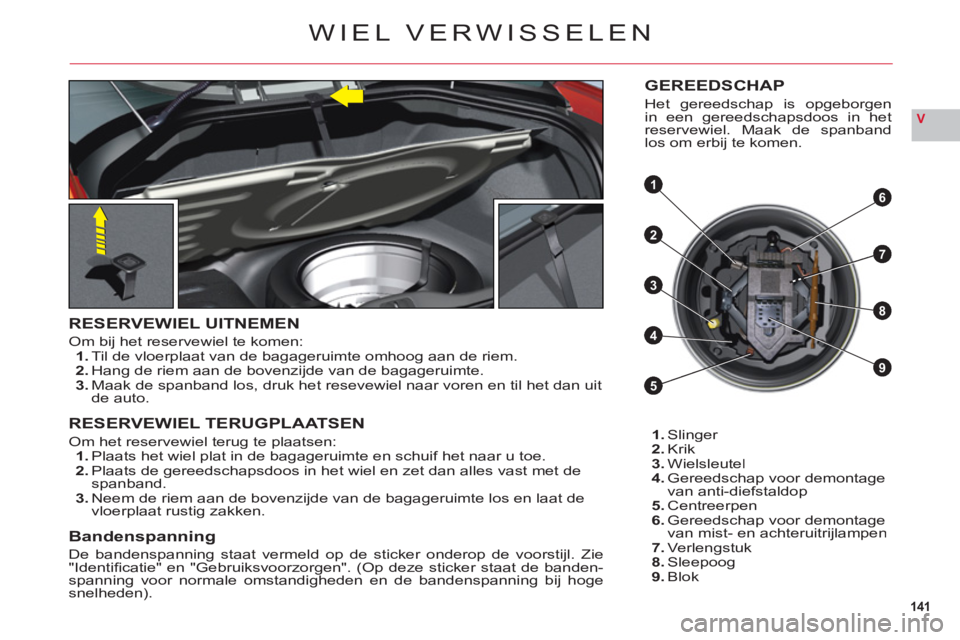

WIEL VERWISSELEN
RESERVEWIEL UITNEMEN
Om bij het reservewiel te komen:1.Til de vloerplaat van de bagageruimte omhoog aan de riem.2.Hang de riem aan de bovenzijde van de bagageruimte.3.Maak de spanband los, druk het resevewiel naar voren en til het dan uitde auto.
RESERVEWIEL TERUGPLAATSEN
Om het reservewiel terug te plaatsen:1.Plaats het wiel plat in de bagageruimte en schuif het naar u toe.2.Plaats de gereedschapsdoos in het wiel en zet dan alles vast met de spanband.3.Neem de riem aan de bovenzijde van de bagageruimte los en laat de
vloerplaat rustig zakken.
Bandenspanning
De bandenspanning staat vermeld op de sticker onderop de voorstijl. Zie "Identifi catie" en "Gebruiksvoorzorgen". (Op deze sticker staat de banden-spanning voor normale omstandigheden en de bandenspanning bij hoge snelheden).
1.Slinger2.Krik3. Wielsleutel4. Gereedschap voor demontage
van anti-diefstaldop5. Centreerpen6. Gereedschap voor demontage
van mist- en achteruitrijlampen7. Verlengstuk8. Sleepoog9. Blok
GEREEDSCHAP
Het gereedschap is opgeborgenin een gereedschapsdoos in hetreservewiel. Maak de spanbandlos om erbij te komen.

142
V
Zet de auto in de hoogste stand voordat u de krik eronder plaatst en laat de auto in de hoogste stand staan zolang dezeop de krik steunt (dus niet de stand van de hydropneumati-sche vering wijzigen).
Ga nooit onder de auto liggen als deze alleen op de krik staat.
De krik en het boordgereedschap zijn speciaal bestemd voor uw auto. Gebruik ze niet voor andere werkzaamheden.
Laat een lekke band zo snel mogelijk repararen.
Voor het reservewiel geldt een maximumsnelheid van 80 km / h.

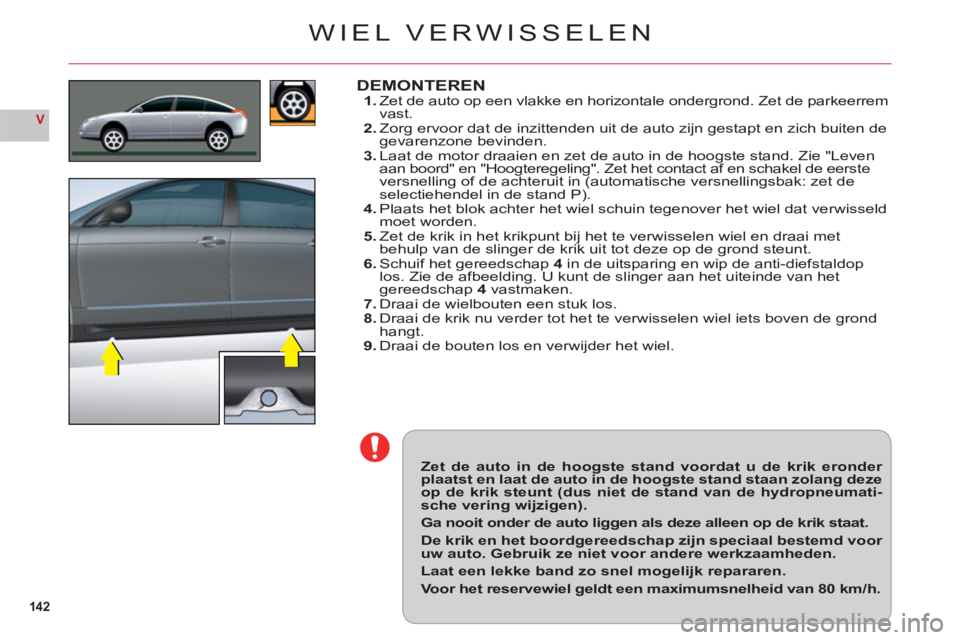

DEMONTEREN1. Zet de auto op een vlakke en horizontale ondergrond. Zet de parkeerrem
vast.2. Zorg ervoor dat de inzittenden uit de auto zijn gestapt en zich buiten de gevarenzone bevinden.3. Laat de motor draaien en zet de auto in de hoogste stand. Zie "Levenaan boord" en "Hoogteregeling". Zet het contact af en schakel de eerste
versnelling of de achteruit in (automatische versnellingsbak: zet de selectiehendel in de stand P).4. Plaats het blok achter het wiel schuin tegenover het wiel dat verwisseld
moet worden.
5. Zet de krik in het krikpunt bij het te verwisselen wiel en draai met
behulp van de slinger de krik uit tot deze op de grond steunt.
6. Schuif het gereedschap 4 in de uitsparing en wip de anti-diefstaldoplos. Zie de afbeelding. U kunt de slinger aan het uiteinde van het gereedschap4 vastmaken.7.Draai de wielbouten een stuk los.8. Draai de krik nu verder tot het te verwisselen wiel iets boven de grond
hangt.9. Draai de bouten los en verwijder het wiel.

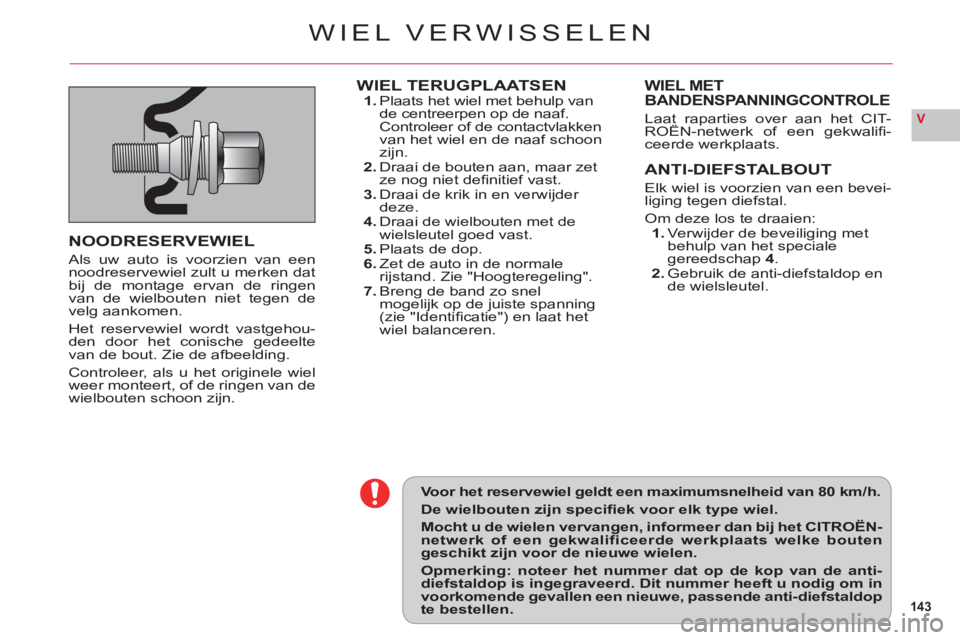

WIEL VERWISSELEN

143
V
Voor het reservewiel geldt een maximumsnelheid van 80 km / h.
De wielbouten zijn specifi ek voor elk type wiel.
Mocht u de wielen vervangen, informeer dan bij het CITROËN-netwerk of een gekwalificeerde werkplaats welke boutengeschikt zijn voor de nieuwe wielen.
Opmerking: noteer het nummer dat op de kop van de anti-diefstaldop is ingegraveerd. Dit nummer heeft u nodig om invoorkomende gevallen een nieuwe, passende anti-diefstaldopte bestellen.
NOODRESERVEWIEL
Als uw auto is voorzien van eennoodreservewiel zult u merken dat
bij de montage ervan de ringen
van de wielbouten niet tegen de
velg aankomen.
Het reservewiel wordt vastgehou-
den door het conische gedeelte
van de bout. Zie de afbeelding.
Controleer, als u het originele wiel
weer monteert, of de ringen van de
wielbouten schoon zijn.
WIEL TERUGPLAATSEN1. Plaats het wiel met behulp van
de centreerpen op de naaf. Controleer of de contactvlakken
van het wiel en de naaf schoon
zijn.2. Draai de bouten aan, maar zet
ze nog niet defi nitief vast.3. Draai de krik in en verwijder deze.4.Draai de wielbouten met dewielsleutel goed vast.
5. Plaats de dop.6. Zet de auto in de normale rijstand. Zie "Hoogteregeling".7.Breng de band zo snel
mogelijk op de juiste spanning (zie "Identifi catie") en laat het
wiel balanceren.
WIEL MET
BANDENSPANNINGCONTROLE
Laat raparties over aan het CIT-ROËN-netwerk of een gekwalifi -p
ceerde werkplaats.
ANTI-DIEFSTALBOUT
Elk wiel is voorzien van een bevei-liging tegen diefstal.
Om deze los te draaien:1. Verwijder de beveiliging met
behulp van het speciale
gereedschap 4.2. Gebruik de anti-diefstaldop ende wielsleutel.
WIEL VERWISSELEN

144
V
SLEPEN OVER DE WEG
Aan de voor en achterzijde van de auto kan een sleepoog worden geplaatst.
Verwijder het kapje:Wip het kapje aan de voorzijde via de bovenkant los met een schroe-
vendraaier.Het kapje aan de achterzijde kunt u verwijderen door er aan de rechter-zijde op te drukken.
Zet de contactsleutel in de stand M om te kunnen sturen.
Gebruik een sleepstang, die u aan een van de genoemde sleepogen bevestigt.
Het sleepoog is te verwijderen en is opgeborgen in de gereedschapsdoos
in het reservewiel.
•
•
ADVIES
Bij hoge uitzondering is het toe-gestaan de auto over een korte
afstand en met lage snelheid teslepen (informeer naar de wette-lijke bepalingen).
In alle andere
gevallen mag de
auto uitsluitend op een autoam-bulance worden getransporteerd.
Controleer of de elektrische hand-rem vrijstaat.
VOORSCHRIFT — AUTO'SMET AUTOMATISCHE VER-SNELLINGSBAK SLEPEN
Zet de selectiehendel in N (neu-
trale stand).
Als de motor niet draait, functioneren rem- en stuurbekrachtiging niet.
Als u met deze auto een andere auto trekt, zorg er dan voor dat de versnellingsbak van de getrokken auto in de vrijstand geschakeld staat.
Het slepen met opgelichte voor-of achterkant of in de laagstestand van de vering is niettoegestaan.

145
VI
TYPE MOTORV6 HDi
VersnellingsbakAutomatisch
Inhoud brandstoftank (in liters)Ongeveer 72 l
BrandstofsoortDiesel
Fiscaal vermogen-
Draaicirkel tussen muren (in m)12,70
Theoretische maximumsnelheid (km/h)-
Gewichten (in kg)
Leeg1873
Belast2320
Maximaal toelaatbaar op achteras1050
Totaal toelaatbaar treingewicht (GVW)*3720
Geremde aanhanger (binnen totaal treingewicht) (1)
Bij een hellingspercentage van 10 of 12%1400
Geremde aanhanger (te verhogen mits binnen hetmaximale treingewicht)1620
Niet-geremde aanhanger750
Maximale kogeldruk65
Maximale dakbelasting80
Bandenmaat voor sneeuwkettingen-
ALGEMEEN
GVW: Gross Vehicle Weight.
Gewichten:Zie typeplaatje.
* Ri
jd met een aanhanger aan de auto nooit sneller
dan 100 km/h.
Het gewicht van degeremde aanhanger kan
worden verhoogd tot:(1) 1 700 kg.
Mits de belading van deauto wordt aangepast om
het maximumtreingewicht
niet te overschrijden.
Houd u aan de aangegevengewichten van de aanhan-ger.Houd u aan de wettelijkvoorgeschreven aanhanger-gewichten van het land waarinu zich bevindt.
Bandenmaten voor sneeuw-kettingen:
Alle banden kunnen vansneeuwkettingen voorzien
worden.
Voor België:
Raadpleeg de typegoed-
keuringsdocumenten.
•

H
E
F
A
D
BC
G
I
146
VI

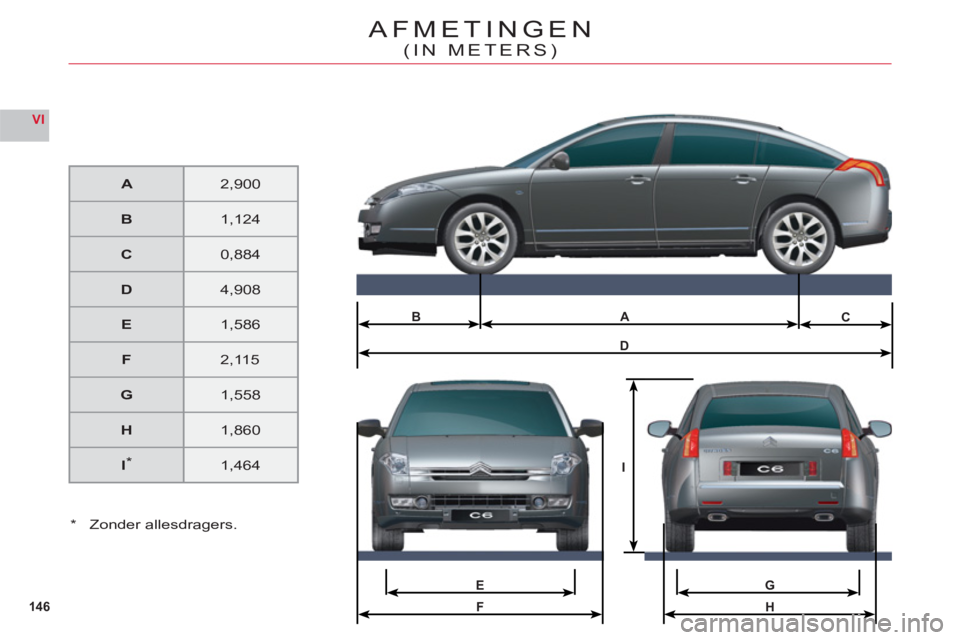

AFMETINGEN
(IN METERS)
A2,900
B1,124
C0,884
D4,908
E1,586
F2,115
G1,558
H1,860
I*1,464
* Zonder allesdragers.

F
C
B
A
ED
147
VI

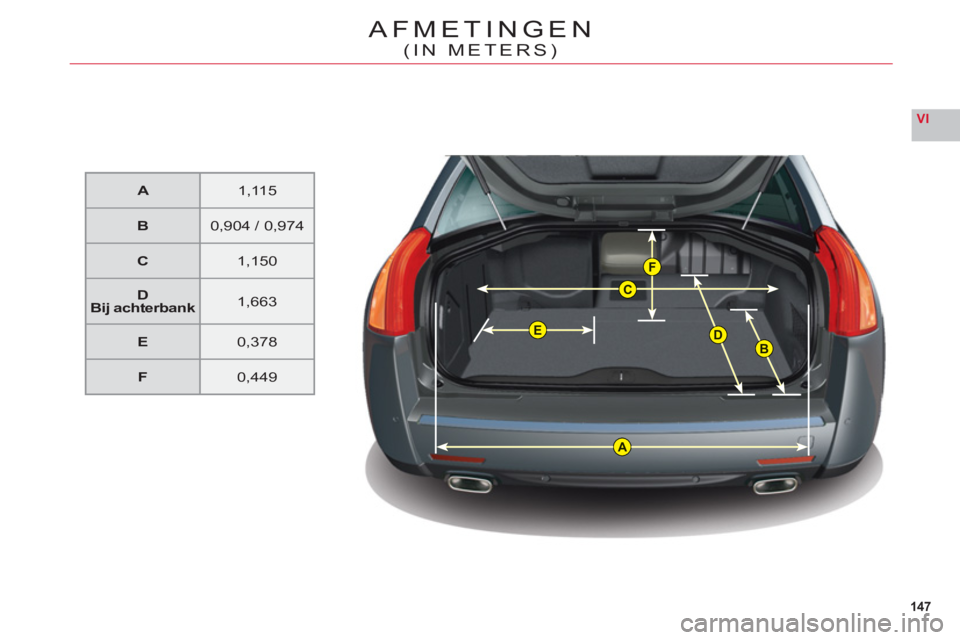

AFMETINGEN
(IN METERS)
A1,11 5
B0,904 / 0,974
C1,150
DBij achterbank1,663
E0,378
F0,449

BC
12345
A
AD
14814 8
VI
IDENTIFICAT IE
A ConstructeursplaatjeOp de linker middenstijl.
1.EU-goedkeuringsnummer.2.VIN-nummer.3. Totaal toelaatbaar trein-gewicht.4.Totaal treingewicht.
5. Maximumgewicht op de
vooras.6. Maximumgewicht op de achteras.B Ingeslagen VIN-nummerC VIN-nummer op dashboardD Kleurcode van de lak
Bandenmaat BandenspanningOp de voorstijl.
Het type auto en het VIN-nummer staan eveneens vermeld op het kentekenbewijs.
Elk origineel CITROËN onderdeel is exclusief voor het merk CITROËN.
Voor het behoud van veili
gheid en het recht op garantie worden onderdelen van CITROËN aanbevolen.
