Page 201 of 324

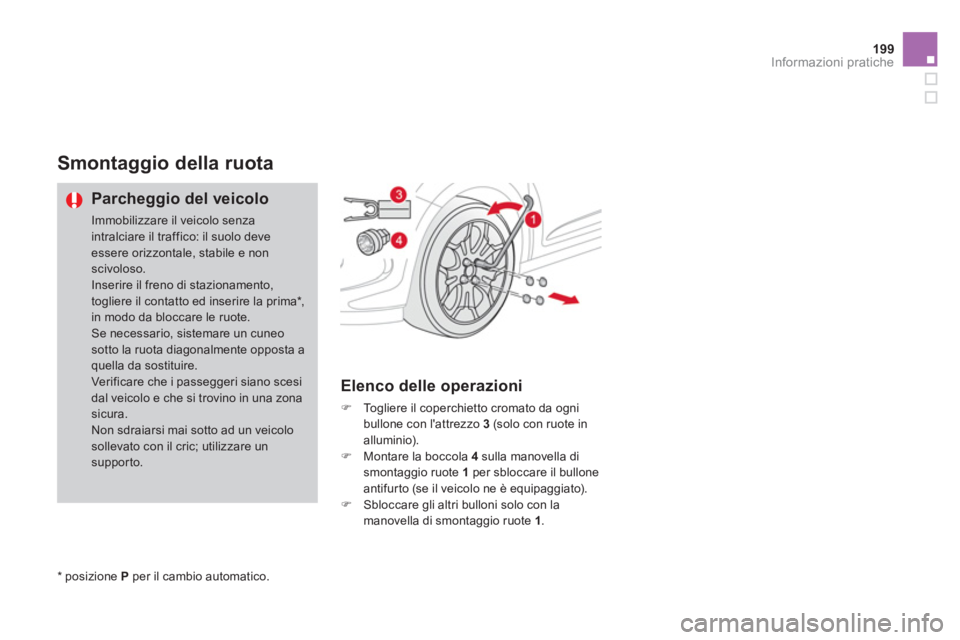

199Informazioni pratiche
Smontaggio della ruota
Parcheggio del veicolo
Immobilizzare il veicolo senza
intralciare il traffico: il suolo deve
essere orizzontale, stabile e non
scivoloso.
Inserire il freno di stazionamento,
togliere il contatto ed inserire la prima * ,
in modo da bloccare le ruote.
Se necessario, sistemare un cuneo
sotto la ruota diagonalmente opposta a
quella da sostituire.
Verificare che i passeggeri siano scesi
dal veicolo e che si trovino in una zona
sicura.
Non sdraiarsi mai sotto ad un veicolo
sollevato con il cric; utilizzare un
supporto.
Elenco delle operazioni
)
Togliere il coperchietto cromato da ogni
bullone con l'attrezzo 3
(solo con ruote in
alluminio).
)
Montare la boccola 4
sulla manovella di
smontaggio ruote 1
per sbloccare il bullone
antifur to (se il veicolo ne è equipaggiato).
)
Sbloccare gli altri bulloni solo con la
manovella di smontaggio ruote 1
.
* posizione P
per il cambio automatico.
Page 202 of 324
)

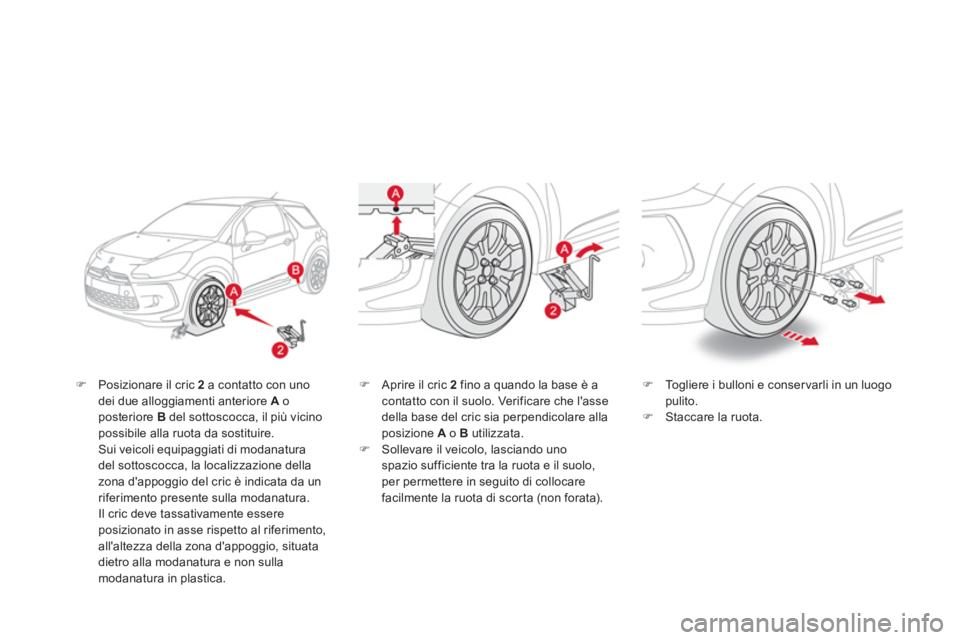

Posizionare il cric 2
a contatto con uno
dei due alloggiamenti anteriore A
o
posteriore B
del sottoscocca, il più vicino
possibile alla ruota da sostituire.
Sui veicoli equipaggiati di modanatura
del sottoscocca, la localizzazione della
zona d'appoggio del cric è indicata da un
riferimento presente sulla modanatura.
Il cric deve tassativamente essere
posizionato in asse rispetto al riferimento,
all'altezza della zona d'appoggio, situata
dietro alla modanatura e non sulla
modanatura in plastica.
)
Togliere i bulloni e conser varli in un luogo
pulito.
)
Staccare la ruota.
)
Aprire il cric 2
fino a quando la base è a
contatto con il suolo. Verificare che l'asse
della base del cric sia perpendicolare alla
posizione A
o B
utilizzata.
)
Sollevare il veicolo, lasciando uno
spazio sufficiente tra la ruota e il suolo,
per permettere in seguito di collocare
facilmente la ruota di scorta (non forata).

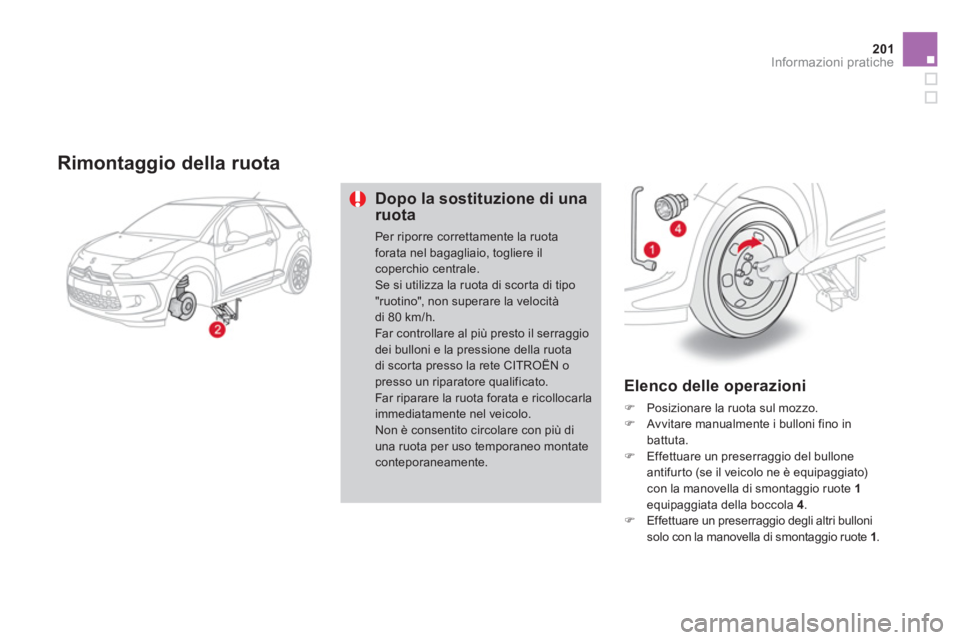

Page 203 of 324
201Informazioni pratiche
Rimontaggio della ruota
Dopo la sostituzione di una
ruota
Per riporre correttamente la ruota
forata nel bagagliaio, togliere il
coperchio centrale.
Se si utilizza la ruota di scor ta di tipo
"ruotino", non superare la velocità
di 80 km/h.
Far controllare al più presto il serraggio
dei bulloni e la pressione della ruota
di scor ta presso la rete CITROËN o
presso un riparatore qualificato.
Far riparare la ruota forata e ricollocarla
immediatamente nel veicolo.
Non è consentito circolare con più di
una ruota per uso temporaneo montate
conteporaneamente.
Elenco delle operazioni
)
Posizionare la ruota sul mozzo.
)
Avvitare manualmente i bulloni fino in
battuta.
)
Effettuare un preserraggio del bullone
antifur to (se il veicolo ne è equipaggiato)
con la manovella di smontaggio ruote 1
equipaggiata della boccola 4
.
)
Effettuare un preserraggio degli altri bulloni
solo con la manovella di smontaggio ruote 1
.
Page 204 of 324
)

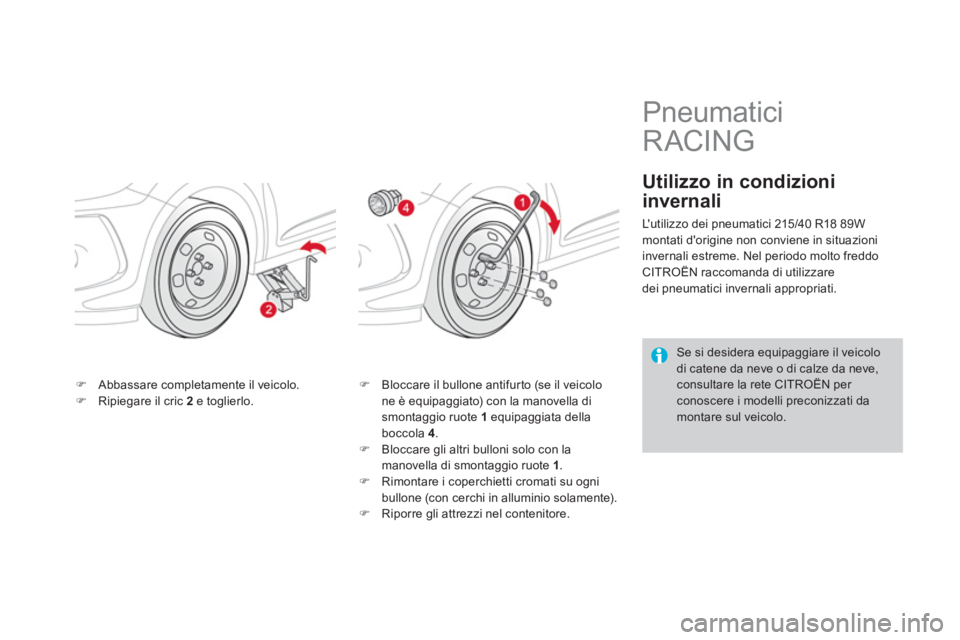

Abbassare completamente il veicolo.
)
Ripiegare il cric 2
e toglierlo.
)
Bloccare il bullone antifur to (se il veicolo
ne è equipaggiato) con la manovella di
smontaggio ruote 1
equipaggiata della
boccola 4
.
)
Bloccare gli altri bulloni solo con la
manovella di smontaggio ruote 1
.
)
Rimontare i coperchietti cromati su ogni
bullone (con cerchi in alluminio solamente).
)
Riporre gli attrezzi nel contenitore.
Pneumatici
RACING
Utilizzo in condizioni
invernali
L'utilizzo dei pneumatici 215/40 R18 89W
montati d'origine non conviene in situazioni
invernali estreme. Nel periodo molto freddo
CITROËN raccomanda di utilizzare
dei pneumatici invernali appropriati.
Se si desidera equipaggiare il veicolo
di catene da neve o di calze da neve,
consultare la rete CITROËN per
conoscere i modelli preconizzati da
montare sul veicolo.
Page 205 of 324

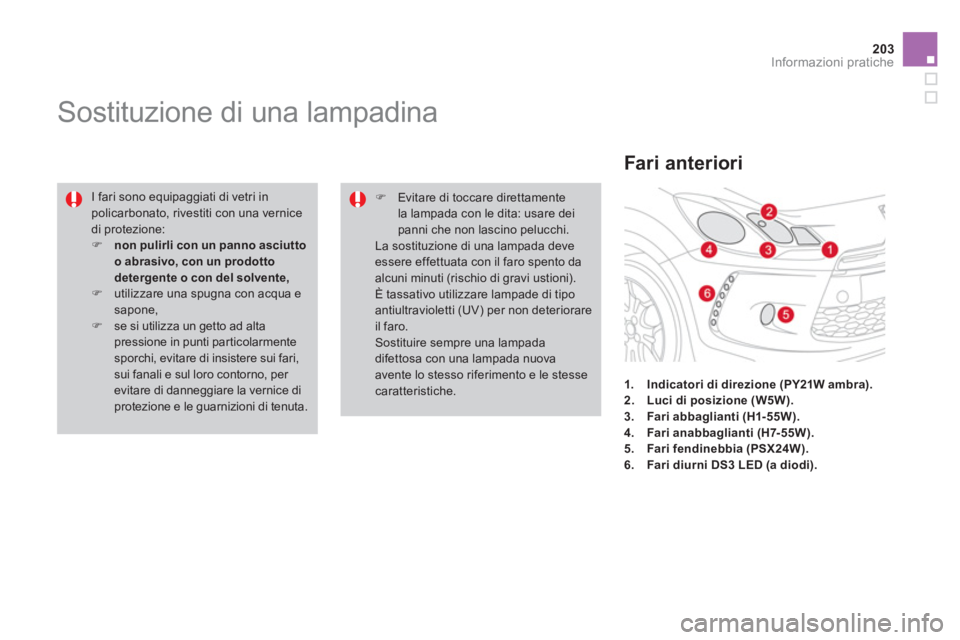

203Informazioni pratiche
Sostituzione di una lampadina
I fari sono equipaggiati di vetri in
policarbonato, rivestiti con una vernice
di protezione:
)
non
pulirli con un panno asciutto
o abrasivo, con un prodotto
detergente o con del solvente,
)
utilizzare una spugna con acqua e
sapone,
)
se si utilizza un getto ad alta
pressione in punti particolarmente
sporchi, evitare di insistere sui fari,
sui fanali e sul loro contorno, per
evitare di danneggiare la vernice di
protezione e le guarnizioni di tenuta.
)
Evitare di toccare direttamente
la lampada con le dita: usare dei
panni che non lascino pelucchi.
La sostituzione di una lampada deve
essere effettuata con il faro spento da
alcuni minuti (rischio di gravi ustioni).
È tassativo utilizzare lampade di tipo
antiultravioletti (UV) per non deteriorare
il faro.
Sostituire sempre una lampada
difettosa con una lampada nuova
avente lo stesso riferimento e le stesse
caratteristiche.
Fari anteriori
1.
Indicatori di direzione (PY21W ambra).
2.
Luci di posizione (W5W).
3.
Fari
abbaglianti (H1-55W).
4.
Fari anabbaglianti (H7-55W).
5.
Fari fendinebbia (PSX24W).
6.
Fari diurni
DS3
LED (
a
diodi).
Page 206 of 324

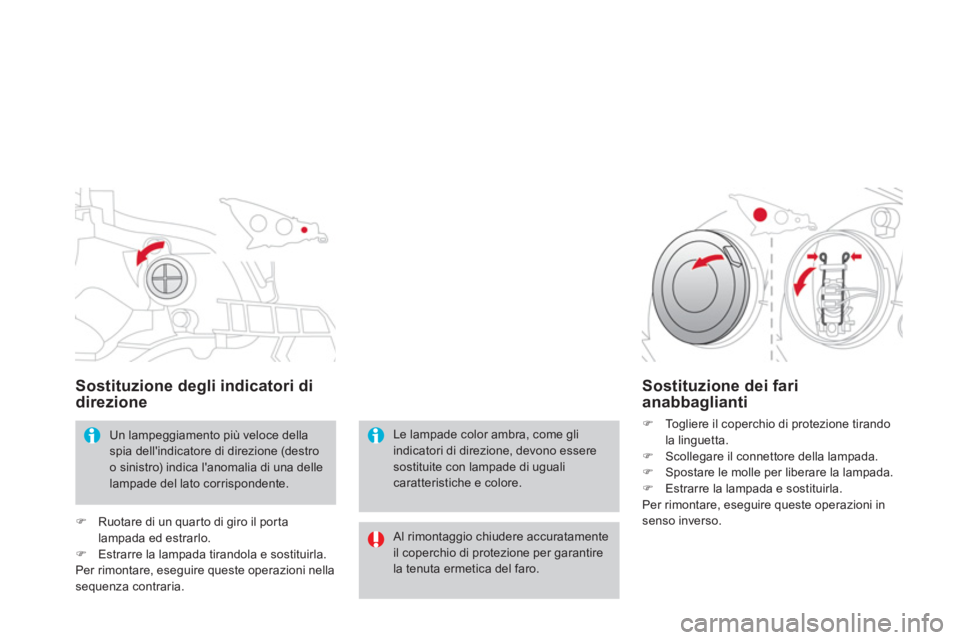

Sostituzione degli indicatori di
direzione
Al rimontaggio chiudere accuratamente
il coperchio di protezione per garantire
la tenuta ermetica del faro.
Le lampade color ambra, come gli
indicatori di direzione, devono essere
sostituite con lampade di uguali
caratteristiche e colore. Un lampeggiamento più veloce della
spia dell'indicatore di direzione (destro
o sinistro) indica l'anomalia di una delle
lampade del lato corrispondente.
)
Ruotare di un quarto di giro il porta
lampada ed estrarlo.
)
Estrarre la lampada tirandola e sostituirla.
Per rimontare, eseguire queste operazioni nella
sequenza contraria.
Sostituzione dei fari
anabbaglianti
)
Togliere il coperchio di protezione tirando
la linguetta.
)
Scollegare il connettore della lampada.
)
Spostare le molle per liberare la lampada.
)
Estrarre la lampada e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso.
Page 207 of 324

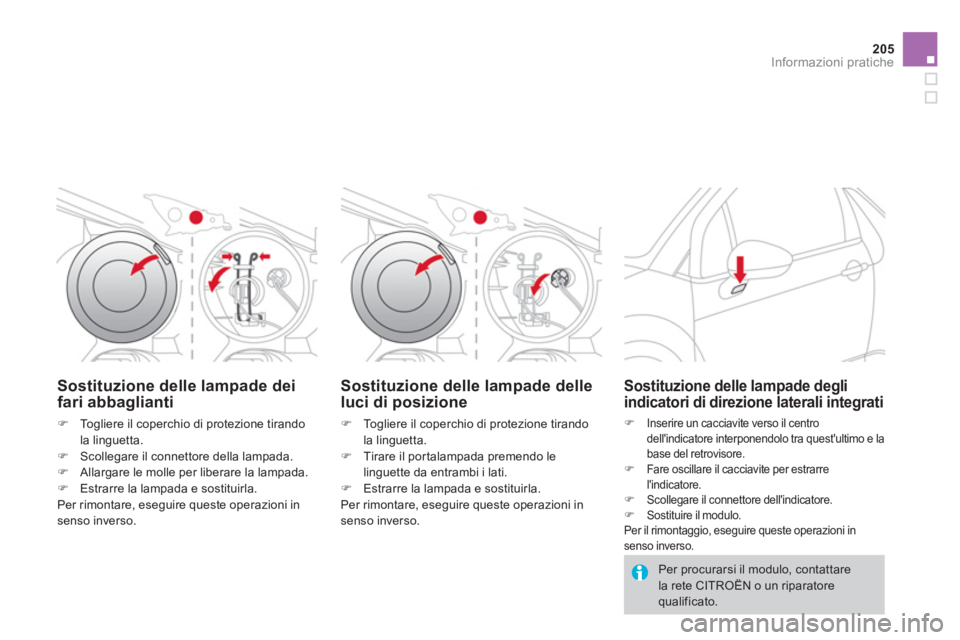

205Informazioni pratiche
Sostituzione delle lampade dei
fari abbaglianti
)
Togliere il coperchio di protezione tirando
la linguetta.
)
Scollegare il connettore della lampada.
)
Allargare le molle per liberare la lampada.
)
Estrarre la lampada e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso.
Sostituzione delle lampade delle
luci di posizione
)
Togliere il coperchio di protezione tirando
la linguetta.
)
Tirare il por talampada premendo le
linguette da entrambi i lati.
)
Estrarre la lampada e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso.
Sostituzione delle lampade degli
indicatori di direzione laterali integrati
)
Inserire un cacciavite verso il centro
dell'indicatore interponendolo tra quest'ultimo e la
base del retrovisore.
)
Fare oscillare il cacciavite per estrarre
l'indicatore.
)
Scollegare il connettore dell'indicatore.
)
Sostituire il modulo.
Per il rimontaggio, eseguire queste operazioni in
senso inverso.
Per procurarsi il modulo, contattare
la rete CITROËN o un riparatore
qualificato.

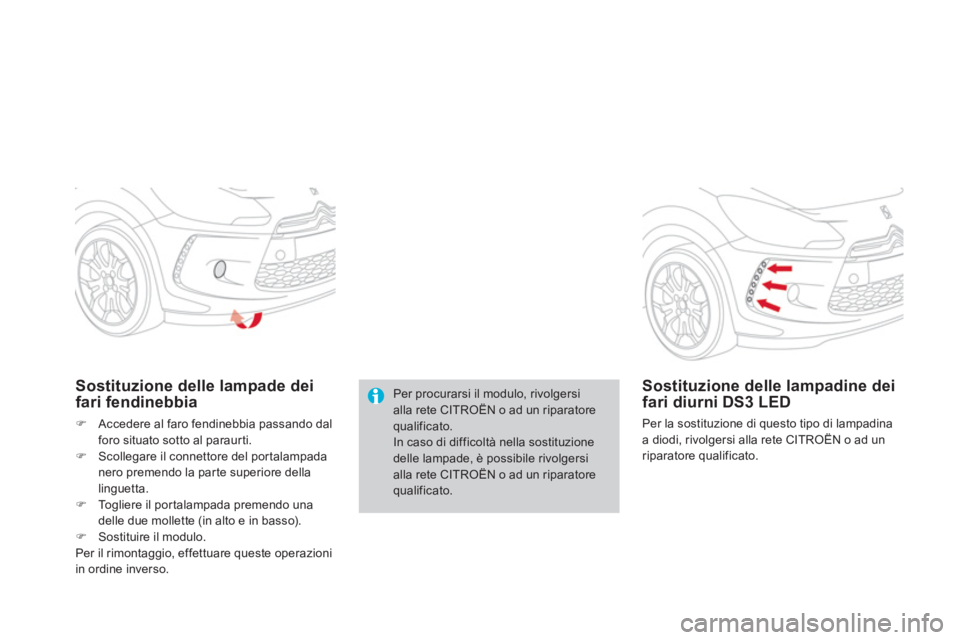

Page 208 of 324
Per procurarsi il modulo, rivolgersi
alla rete CITROËN o ad un riparatore
qualificato.
In caso di difficoltà nella sostituzione
delle lampade, è possibile rivolgersi
alla rete CITROËN o ad un riparatore
qualificato.
Sostituzione delle lampade dei
fari fendinebbia
)
Accedere al faro fendinebbia passando dal
foro situato sotto al paraur ti.
)
Scollegare il connettore del portalampada
nero premendo la par te superiore della
linguetta.
)
Togliere il por talampada premendo una
delle due mollette (in alto e in basso).
)
Sostituire il modulo.
Per il rimontaggio, effettuare queste operazioni
in ordine inverso.
Sostituzione delle lampadine dei
fari diurni DS3 LED
Per la sostituzione di questo tipo di lampadina
a diodi, rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Page 209 of 324

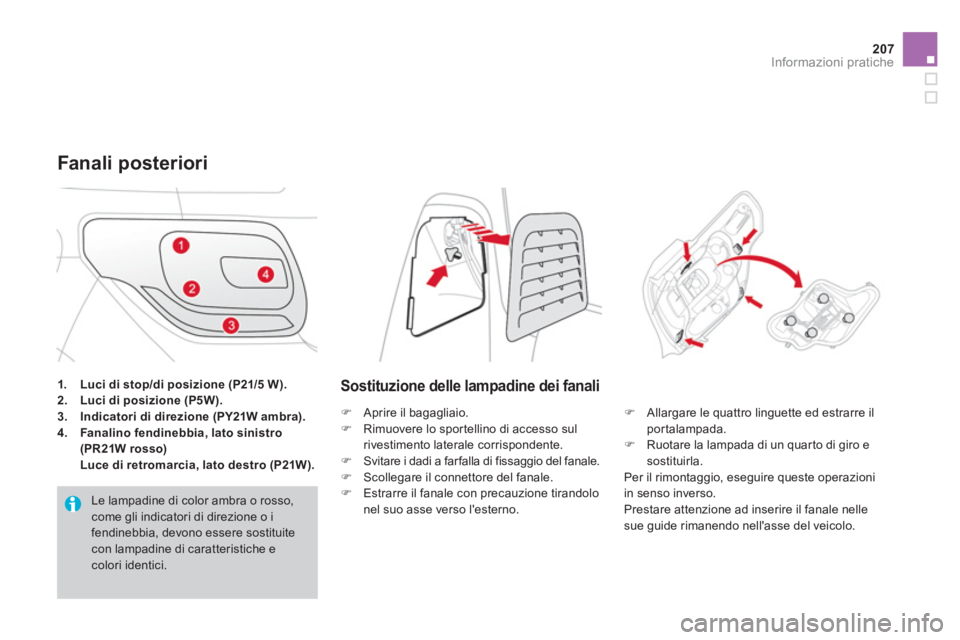

207Informazioni pratiche
1.
Luci di stop/di posizione (P21/5 W).
2.
Luci di posizione (P5W).
3.
Indicatori di direzione (PY21W ambra).
4.
Fanalino fendinebbia, lato sinistro
(PR21W rosso)
Luce di retromarcia, lato destro (P21W).
Fanali posteriori
Le lampadine di color ambra o rosso,
come gli indicatori di direzione o i
fendinebbia, devono essere sostituite
con lampadine di caratteristiche e
colori identici.
Sostituzione delle lampadine dei fanali
)
Aprire il bagagliaio.
)
Rimuovere lo spor tellino di accesso sul
rivestimento laterale corrispondente.
)
Svitare i dadi a far falla di fissaggio del fanale.
)
Scollegare il connettore del fanale.
)
Estrarre il fanale con precauzione tirandolo
nel suo asse verso l'esterno.
)
Allargare le quattro linguette ed estrarre il
portalampada.
)
Ruotare la lampada di un quarto di giro e
sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Prestare attenzione ad inserire il fanale nelle
sue guide rimanendo nell'asse del veicolo.
Page 210 of 324

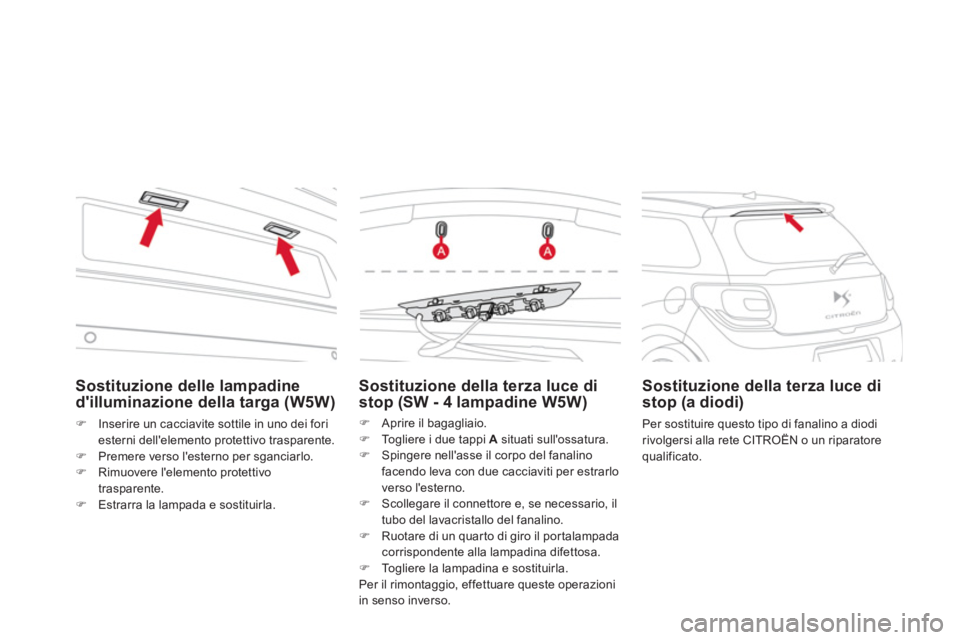

Sostituzione delle lampadine
d'illuminazione della targa (W5W)
)
Inserire un cacciavite sottile in uno dei fori
esterni dell'elemento protettivo trasparente.
)
Premere verso l'esterno per sganciarlo.
)
Rimuovere l'elemento protettivo
trasparente.
)
Estrarra la lampada e sostituirla.
Sostituzione della terza luce di
stop (SW - 4 lampadine W5W)
)
Aprire il bagagliaio.
)
Togliere i due tappi A
situati sull'ossatura.
)
Spingere nell'asse il corpo del fanalino
facendo leva con due cacciaviti per estrarlo
verso l'esterno.
)
Scollegare il connettore e, se necessario, il
tubo del lavacristallo del fanalino.
)
Ruotare di un quarto di giro il portalampada
corrispondente alla lampadina difettosa.
)
Togliere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Sostituzione della terza luce di
stop (a diodi)
Per sostituire questo tipo di fanalino a diodi
rivolgersi alla rete CITROËN o un riparatore
qualificato.
