CITROEN DS3 2011 Libretti Di Uso E manutenzione (in Italian)
Manufacturer: CITROEN, Model Year: 2011, Model line: DS3, Model: CITROEN DS3 2011Pages: 324, PDF Dimensioni: 25.17 MB
Page 211 of 324

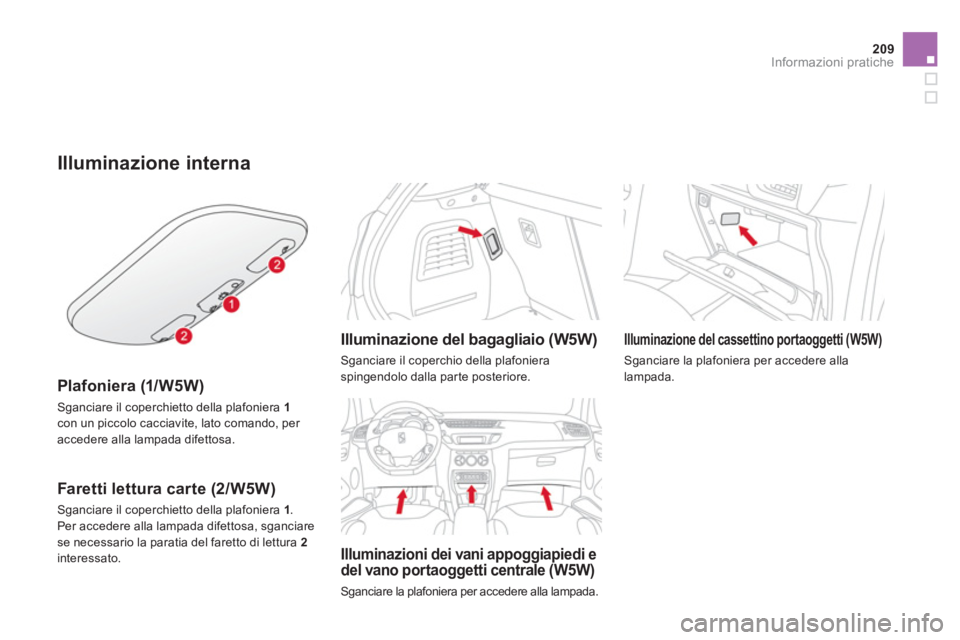

209Informazioni pratiche
Illuminazione interna
Plafoniera (1/W5W)
Sganciare il coperchietto della plafoniera 1
con un piccolo cacciavite, lato comando, per
accedere alla lampada difettosa.
Faretti lettura carte (2/W5W)
Sganciare il coperchietto della plafoniera 1.
Per accedere alla lampada difettosa, sganciare
se necessario la paratia del faretto di lettura 2
interessato.
Illuminazione del bagagliaio (W5W)
Sganciare il coperchio della plafoniera
spingendolo dalla par te posteriore.
Illuminazioni dei vani appoggiapiedi e
del vano portaoggetti centrale (W5W)
Sganciare la plafoniera per accedere alla lampada.
Illuminazione del cassettino portaoggetti (W5W)
Sganciare la plafoniera per accedere alla
lampada.

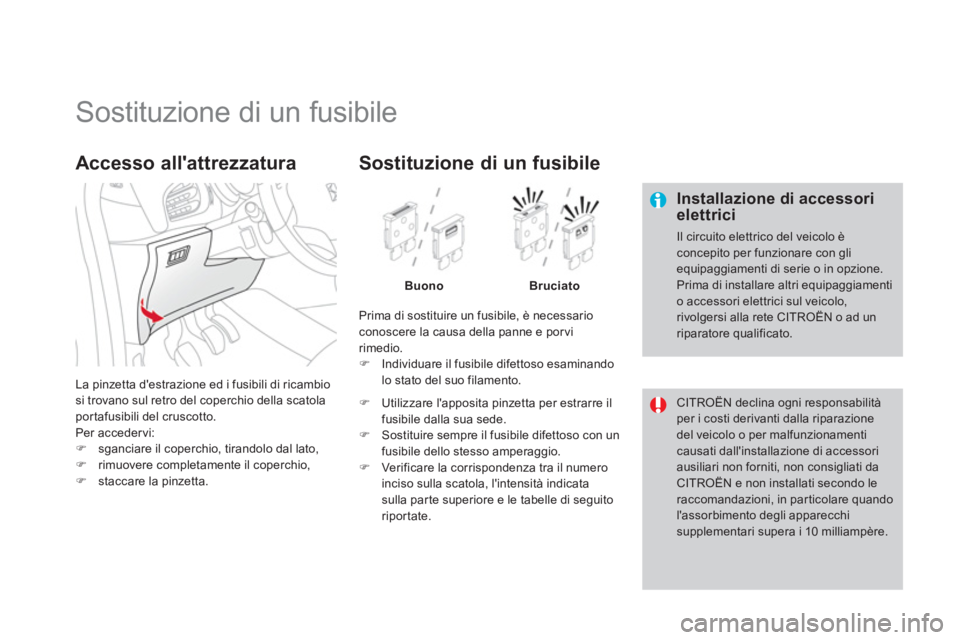

Page 212 of 324
Sostituzione di un fusibile
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
CITROËN declina ogni responsabilità
per i costi derivanti dalla riparazione
del veicolo o per malfunzionamenti
causati dall'installazione di accessori
ausiliari non forniti, non consigliati da
CITROËN e non installati secondo le
raccomandazioni, in particolare quando
l'assorbimento degli apparecchi
supplementari supera i 10 milliampère.
La pinzetta d'estrazione ed i fusibili di ricambio
si trovano sul retro del coperchio della scatola
portafusibili del cruscotto.
Per acceder vi:
)
sganciare il coperchio, tirandolo dal lato,
)
rimuovere completamente il coperchio,
)
staccare la pinzetta.
Accesso all'attrezzatura
Prima di sostituire un fusibile, è necessario
conoscere la causa della panne e por vi
rimedio.
)
Individuare il fusibile difettoso esaminando
lo stato del suo filamento.
Sostituzione di un fusibile
Buono
Bruciato
)
Utilizzare l'apposita pinzetta per estrarre il
fusibile dalla sua sede.
)
Sostituire sempre il fusibile difettoso con un
fusibile dello stesso amperaggio.
)
Verificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità indicata
sulla par te superiore e le tabelle di seguito
riportate.

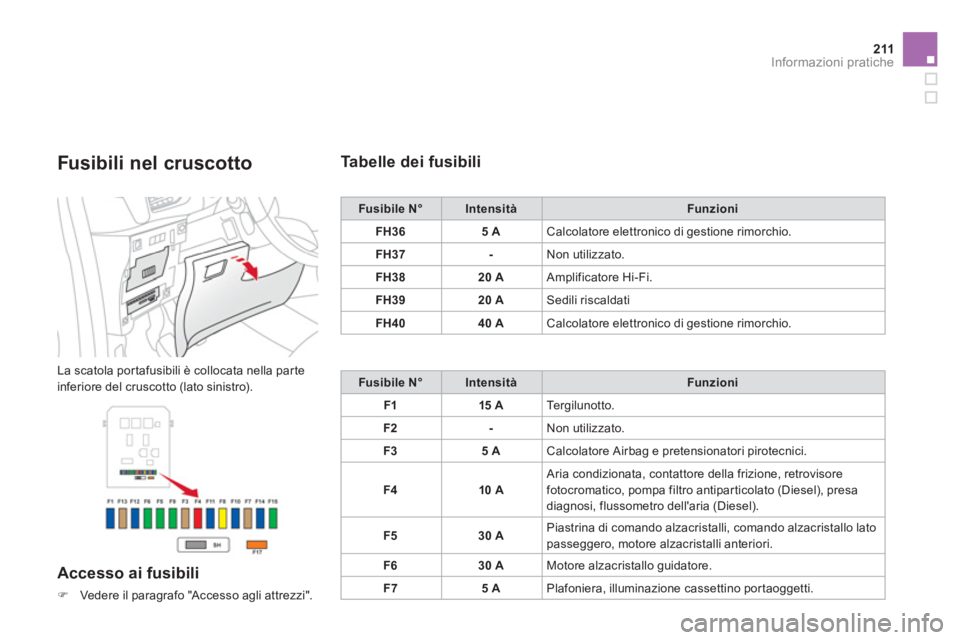

Page 213 of 324
211Informazioni pratiche
Fusibili nel cruscotto
La scatola por tafusibili è collocata nella par te
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
)
Vedere il paragrafo "Accesso agli attrezzi".
Tabelle dei fusibili
Fusibile N°
Intensità
Funzioni
FH36
5 A
Calcolatore elettronico di gestione rimorchio.
FH37
-
Non utilizzato.
FH38
20 A
Amplificatore Hi-Fi.
FH39
20 A
Sedili riscaldati
FH40
4
0 A
Calcolatore elettronico di gestione rimorchio.
Fusibile N°
Intensità
Funzioni
F1
15 A
Te r g i l u n o t t o .
F2
-
Non utilizzato.
F3
5 A
Calcolatore Airbag e pretensionatori pirotecnici.
F4
10 A
Aria condizionata, contattore della frizione, retrovisore
fotocromatico, pompa filtro antipar ticolato (Diesel), presa
diagnosi, flussometro dell'aria (Diesel).
F5
30 A
Piastrina di comando alzacristalli, comando alzacristallo lato
passeggero, motore alzacristalli anteriori.
F6
30 A
Motore alzacristallo guidatore.
F7
5 A
Plafoniera, illuminazione cassettino portaoggetti.

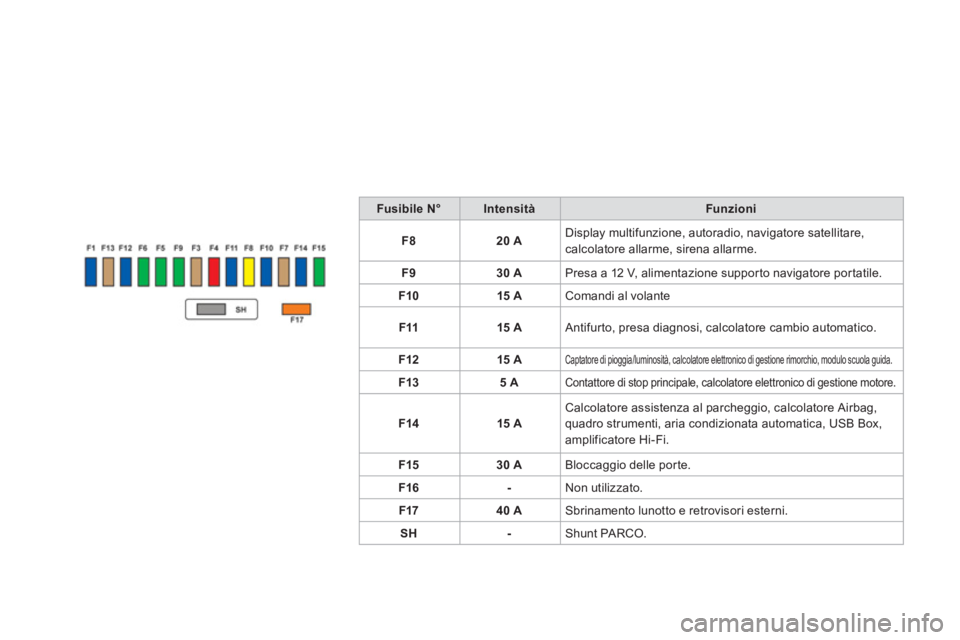

Page 214 of 324
Fusibile N°
Intensità
Funzioni
F8
20 A
Display multifunzione, autoradio, navigatore satellitare,
calcolatore allarme, sirena allarme.
F9
30 A
Presa a 12 V, alimentazione suppor to navigatore por tatile.
F10
15 A
Comandi al volante
F11
15 A
Antifur to, presa diagnosi, calcolatore cambio automatico.
F12
15 A
Captatore di pioggia/luminosità, calcolatore elettronico di gestione rimorchio, modulo scuola guida.
F13
5 A
Contattore di stop principale, calcolatore elettronico di gestione motore.
F14
15 A
Calcolatore assistenza al parcheggio, calcolatore Airbag,
quadro strumenti, aria condizionata automatica, USB Box,
amplificatore Hi-Fi.
F15
30 A
Bloccaggio delle por te.
F16
-
Non utilizzato.
F17
40 A
Sbrinamento lunotto e retrovisori esterni.
SH
-
Shunt PARCO.

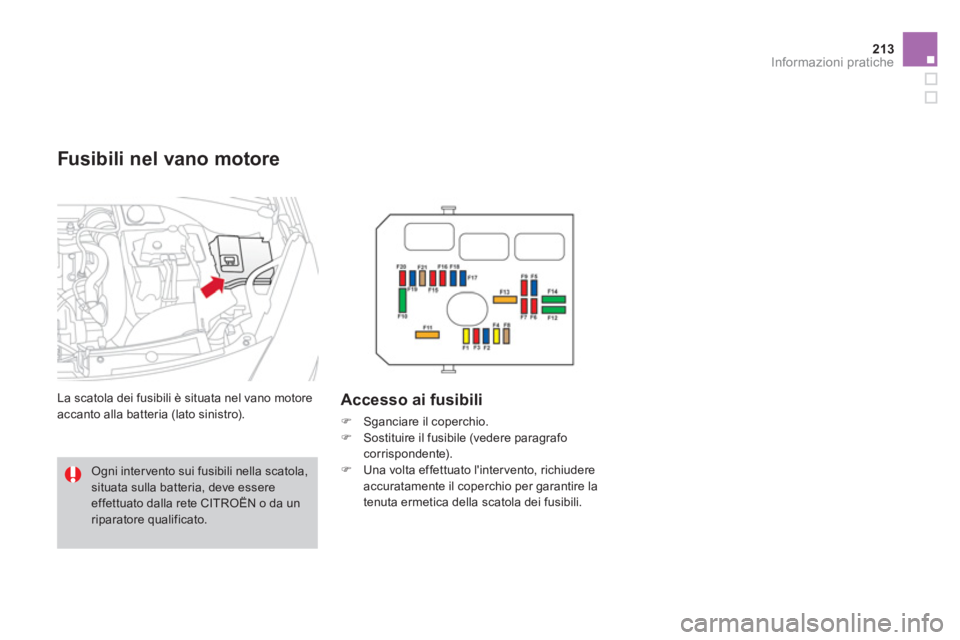

Page 215 of 324
213Informazioni pratiche
Fusibili nel vano motore
La scatola dei fusibili è situata nel vano motore
accanto alla batteria (lato sinistro).
Accesso ai fusibili
)
Sganciare il coperchio.
)
Sostituire il fusibile (vedere paragrafo
corrispondente).
)
Una volta effettuato l'intervento, richiudere
accuratamente il coperchio per garantire la
tenuta ermetica della scatola dei fusibili.
Ogni inter vento sui fusibili nella scatola,
situata sulla batteria, deve essere
effettuato dalla rete CITROËN o da un
riparatore qualificato.

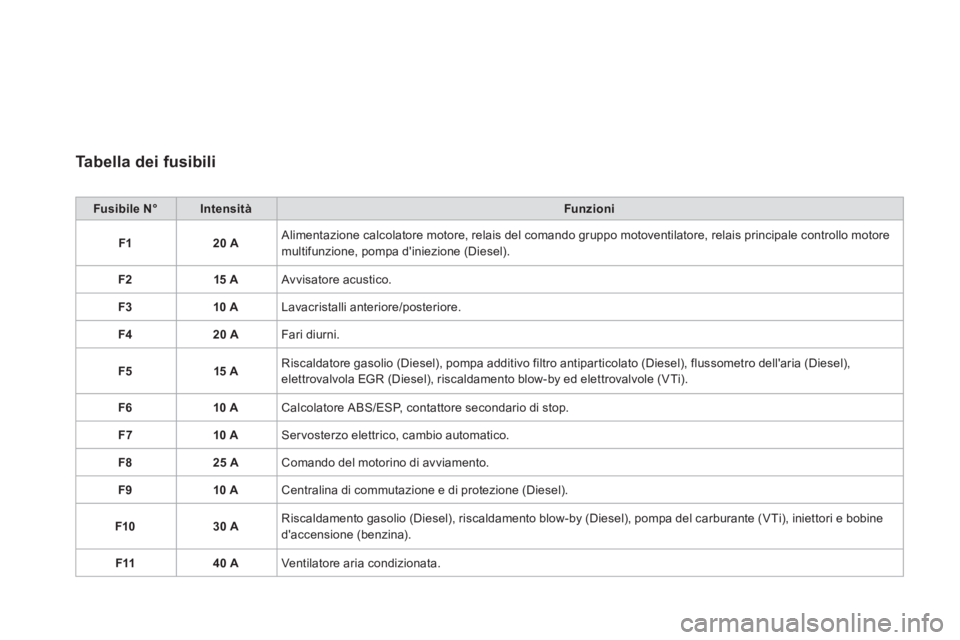

Page 216 of 324
Tabella dei fusibili
Fusibile N°
Intensità
Funzioni
F1
20 A
Alimentazione calcolatore motore, relais del comando gruppo motoventilatore, relais principale controllo motore
multifunzione, pompa d'iniezione (Diesel).
F2
15 A
Avvisatore acustico.
F3
10 A
Lavacristalli anteriore/posteriore.
F4
20 A
Fari diurni.
F5
15 A
Riscaldatore gasolio (Diesel), pompa additivo filtro antipar ticolato (Diesel), flussometro dell'aria (Diesel),
elettrovalvola EGR (Diesel), riscaldamento blow-by ed elettrovalvole (VTi).
F6
10 A
Calcolatore ABS/ESP, contattore secondario di stop.
F7
10 A
Ser vosterzo elettrico, cambio automatico.
F8
25 A
Comando del motorino di avviamento.
F9
10 A
Centralina di commutazione e di protezione (Diesel).
F10
30 A
Riscaldamento gasolio (Diesel), riscaldamento blow-by (Diesel), pompa del carburante (VTi), iniettori e bobine
d'accensione (benzina).
F11
40 A
Ventilatore aria condizionata.

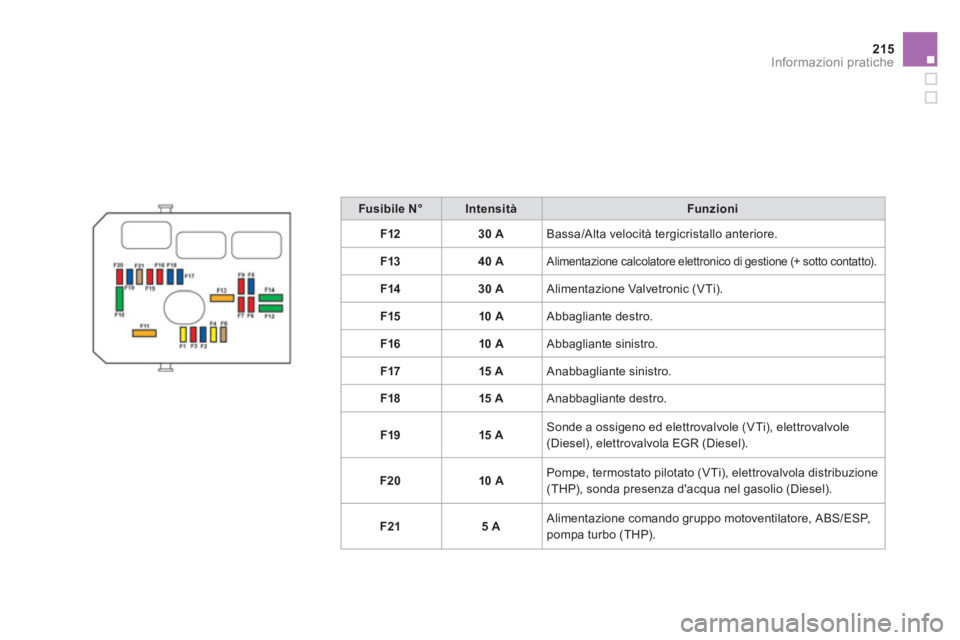

Page 217 of 324
215Informazioni pratiche
Fusibile N°
Intensità
Funzioni
F12
30 A
Bassa/Alta velocità tergicristallo anteriore.
F13
40 A
Alimentazione calcolatore elettronico di gestione (+ sotto contatto).
F14
30 A
Alimentazione Valvetronic (VTi).
F15
10 A
Abbagliante destro.
F16
10 A
Abbagliante sinistro.
F17
15 A
Anabbagliante sinistro.
F18
15 A
Anabbagliante destro.
F19
15 A
Sonde a ossigeno ed elettrovalvole (VTi), elettrovalvole
(Diesel), elettrovalvola EGR (Diesel).
F20
10 A
Pompe, termostato pilotato (VTi), elettrovalvola distribuzione
(THP), sonda presenza d'acqua nel gasolio (Diesel).
F21
5 A
Alimentazione comando gruppo motoventilatore, ABS/ESP,
pompa turbo (THP).

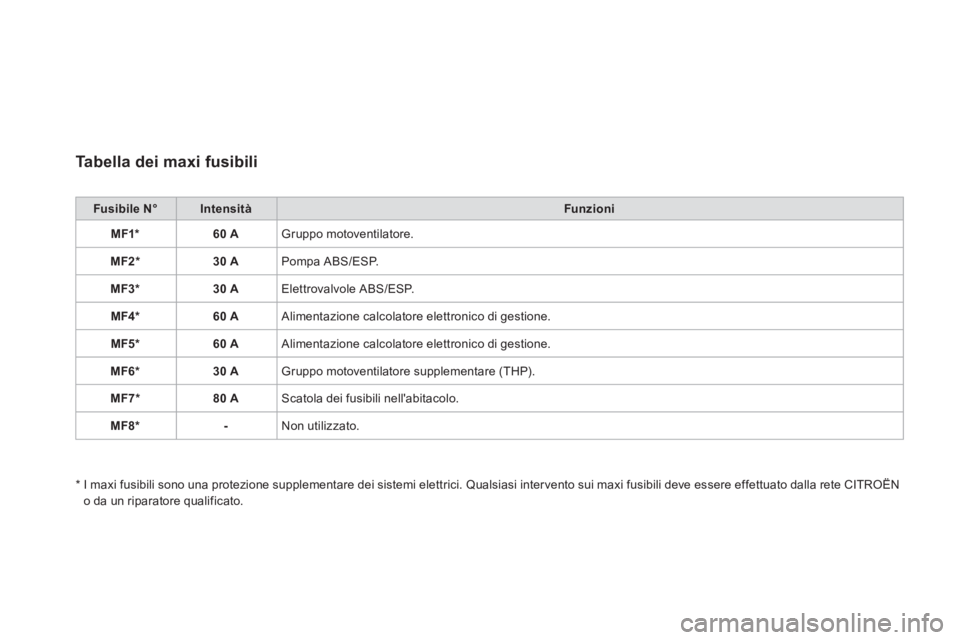

Page 218 of 324
Tabella dei maxi fusibili
Fusibile N°
Intensità
Funzioni
MF1 *
60 A
Gruppo motoventilatore.
MF2 *
30 A
Pompa ABS/ESP.
MF3 *
30 A
Elettrovalvole ABS/ESP.
MF4 *
60 A
Alimentazione calcolatore elettronico di gestione.
MF5 *
60 A
Alimentazione calcolatore elettronico di gestione.
MF6 *
30 A
Gruppo motoventilatore supplementare (THP).
MF7 *
80 A
Scatola dei fusibili nell'abitacolo.
MF8 *
-
Non utilizzato.
*
I maxi fusibili sono una protezione supplementare dei sistemi elettrici. Qualsiasi intervento sui maxi fusibili deve essere effettuato dalla rete CITROËN
o da un riparatore qualificato.

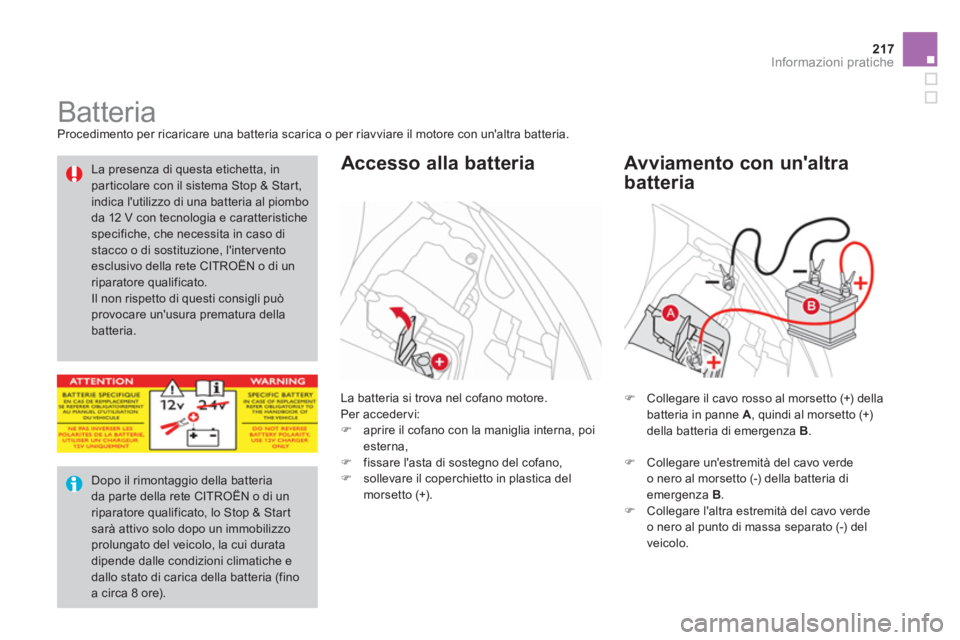

Page 219 of 324
217Informazioni pratiche
Batteria
Procedimento per ricaricare una batteria scarica o per riavviare il motore con un'altra batteria.
La batteria si trova nel cofano motore.
Per acceder vi:
)
aprire il cofano con la maniglia interna, poi
esterna,
)
fissare l'asta di sostegno del cofano,
)
sollevare il coperchietto in plastica del
morsetto (+).
Accesso alla batteria
)
Collegare il cavo rosso al morsetto (+) della
batteria in panne A
, quindi al morsetto (+)
della batteria di emergenza B
.
Avviamento con un'altra
batteria
Dopo il rimontaggio della batteria
da par te della rete CITROËN o di un
riparatore qualificato, lo Stop & Star t
sarà attivo solo dopo un immobilizzo
prolungato del veicolo, la cui durata
dipende dalle condizioni climatiche e
dallo stato di carica della batteria (fino
a circa 8 ore).
La presenza di questa etichetta, in
par ticolare con il sistema Stop & Star t,
indica l'utilizzo di una batteria al piombo
da 12 V con tecnologia e caratteristiche
specifiche, che necessita in caso di
stacco o di sostituzione, l'inter vento
esclusivo della rete CITROËN o di un
riparatore qualificato.
Il non rispetto di questi consigli può
provocare un'usura prematura della
batteria.
)
Collegare un'estremità del cavo verde
o nero al morsetto (-) della batteria di
emergenza B
.
)
Collegare l'altra estremità del cavo verde
o nero al punto di massa separato (-) del
veicolo.
Page 220 of 324
)
Avviare il veicolo di soccorso.
)
Azionare il motorino d'avviamento del
veicolo in panne e lasciare il motore
avviato.
)
Attendere il ritorno al minimo e scollegare
i cavi.
Ricaricare la batteria con
un caricabatterie
Le batterie contengono sostanze
nocive come acido solforico e piombo.
Devono essere smaltite secondo le
prescrizioni di legge e non devono in
alcun caso essere gettate con i rifiuti
domestici.
Consegnare le pile e le batterie esauste
ad un punto di raccolta specializzato.
)
Rispettare le istruzioni d'utilizzo fornite dal
fabbricante del caricabatterie.
Non scollegare la batteria per
ricaricarla.
Non spingere il veicolo per avviare
il motore in presenza di cambio
"SensoDrive".
