CITROEN DS3 2011 Manual do condutor (in Portuguese)
Manufacturer: CITROEN, Model Year: 2011, Model line: DS3, Model: CITROEN DS3 2011Pages: 324, PDF Size: 25.16 MB

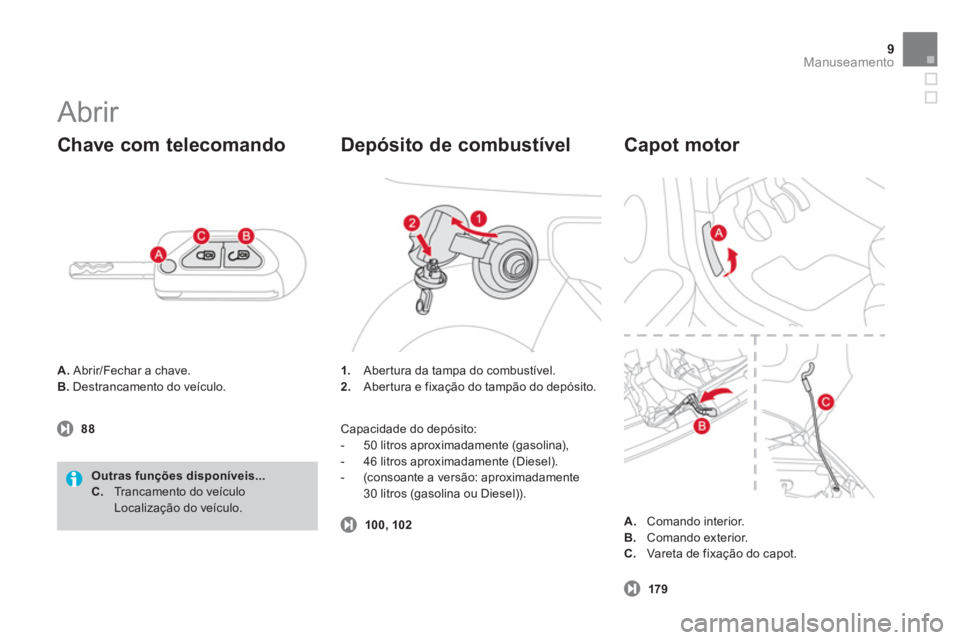

Page 11 of 324
9Manuseamento
88
Abrir
A.
Abrir/Fechar a chave.
B.
Destrancamento do veículo.
Chave com telecomando
Outras funções disponíveis...
C.
Trancamento do veículo
Localização do veículo.
1.
Abertura da tampa do combustível.
2.
Aber tura e fixação do tampão do depósito.
Depósito de combustível
100, 102
179
Capacidade do depósito:
- 50 litros aproximadamente (gasolina),
- 46 litros aproximadamente (Diesel).
- (consoante a versão: aproximadamente
30 litros (gasolina ou Diesel)).
A.
Comando interior.
B.
Comando exterior.
C.
Vareta de fixação do capot.
Capot motor
Page 12 of 324
No interior
Iluminação ambiente
Esta iluminação suave do habitáculo, facilita-
lhe a visibilidade no interior do veículo em caso
de fraca luminosidade. Esta é composta por
várias lâmpadas, situadas nos espaços para os
pés e no compartimento de arrumação inferior
do painel de bordo.
Indicador de alteração de
velocidade
Associado a uma caixa de velocidades manual,
este sistema preconiza o engrenamento
de uma velocidade superior para obter um
consumo ideal.
Ambientador
Este ambientador assegura-lhe uma difusão,
em todo o habitáculo, do per fume escolhido,
graças à sua implantação na ventilação.
Ar condicionado automático
Este equipamento permite, após a regulação
de um nível de conforto, gerir automaticamente
o mesmo, em função das condições
climatéricas exteriores.
117
15 8
75
71
281
Sistemas áudio e comunicação
Estes equipamentos beneficiam das últimas
tecnologia: Auto-rádio, compatível com MP3,
leitor USB, kit mãos-livres Bluetooth, MyWay
com ecrã a cores 16/9, tomadas auxiliares,
sistema de áudio Hi-Fi.
MyWay
247
Auto-rádio

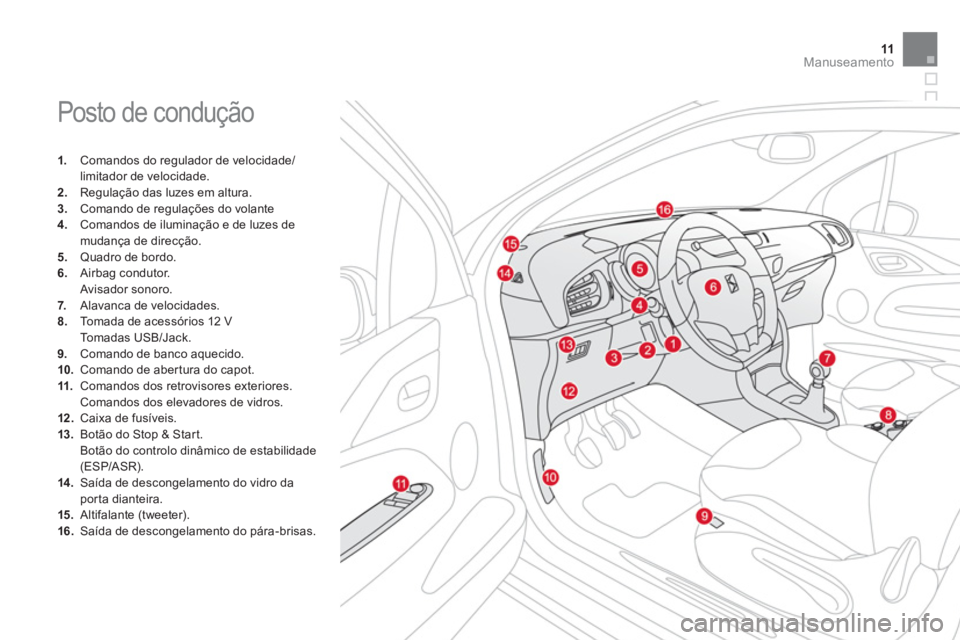

Page 13 of 324
11Manuseamento
Posto de condução
1.
Comandos do regulador de velocidade/
limitador de velocidade.
2.
Regulação das luzes em altura.
3.
Comando de regulações do volante
4.
Comandos de iluminação e de luzes de
mudança de direcção.
5.
Quadro de bordo.
6.
Airbag condutor.
Avisador sonoro.
7.
Alavanca de velocidades.
8.
Tomada de acessórios 12 V
To m a d a s U S B /J a c k .
9.
Comando de banco aquecido.
10.
Comando de aber tura do capot.
11.
Comandos dos retrovisores exteriores.
Comandos dos elevadores de vidros.
12 .
Caixa de fusíveis.
13.
Botão do Stop & Star t.
Botão do controlo dinâmico de estabilidade
(ESP/ASR).
14 .
Saída de descongelamento do vidro da
por ta dianteira.
15.
Altifalante (tweeter).
16.
Saída de descongelamento do pára-brisas.

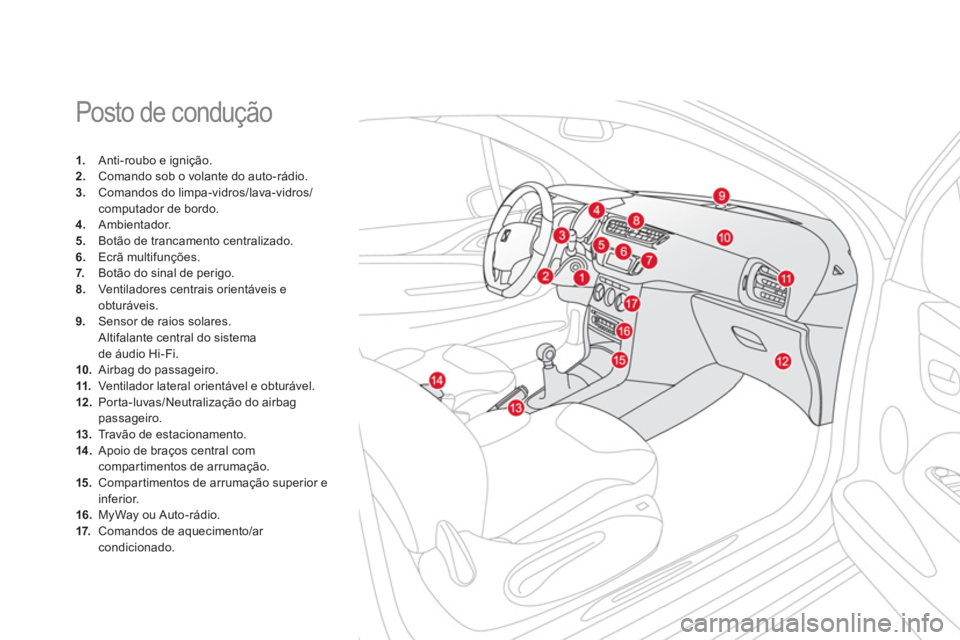

Page 14 of 324
Posto de condução
1.
Anti-roubo e ignição.
2.
Comando sob o volante do auto-rádio.
3.
Comandos do limpa-vidros/lava-vidros/
computador de bordo.
4.
Ambientador.
5.
Botão de trancamento centralizado.
6.
Ecrã multifunções.
7.
Botão do sinal de perigo.
8.
Ventiladores centrais orientáveis e
obturáveis.
9.
Sensor de raios solares.
Altifalante central do sistema
de áudio Hi-Fi.
10.
Airbag do passageiro.
11.
Ventilador lateral orientável e obturável.
12 .
Porta-luvas/Neutralização do airbag
passageiro.
13.
Travão de estacionamento.
14 .
Apoio de braços central com
compartimentos de arrumação.
15.
Compartimentos de arrumação superior e
inferior.
16.
MyWay ou Auto-rádio.
17.
Comandos de aquecimento/ar
condicionado.

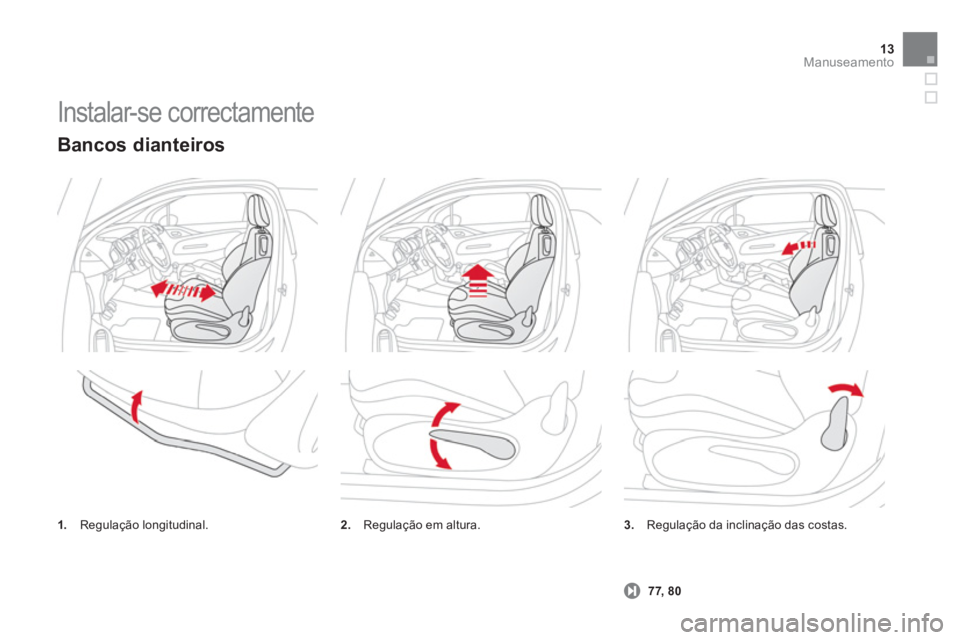

Page 15 of 324
13Manuseamento
Instalar-se correctamente
3.
Regulação da inclinação das costas.
77, 80
Bancos dianteiros
1.
Regulação longitudinal.
2.
Regulação em altura.

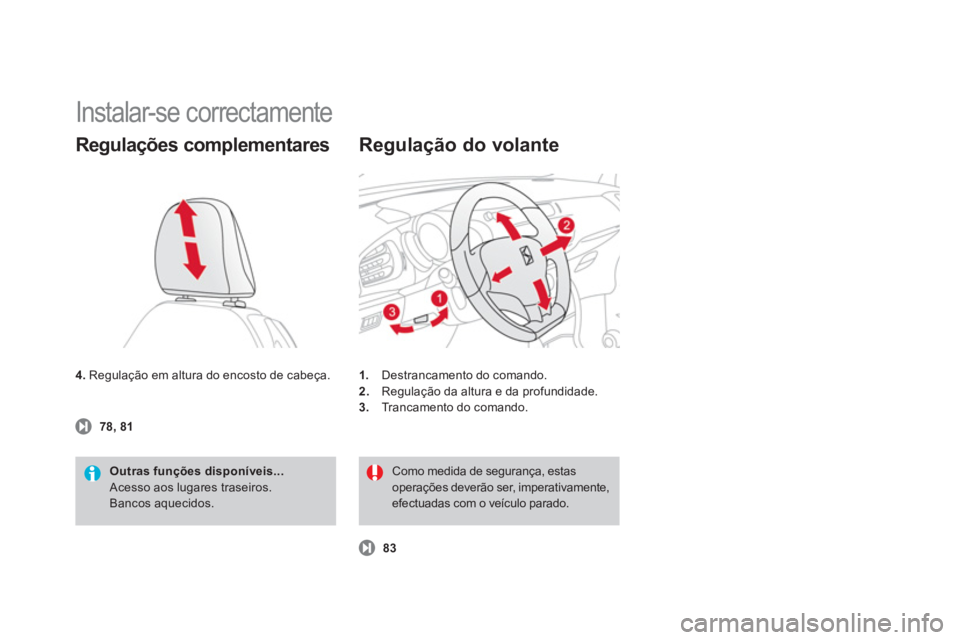

Page 16 of 324
Instalar-se correctamente
4.
Regulação em altura do encosto de cabeça.
Regulações complementares
Outras funções disponíveis...
Acesso aos lugares traseiros.
Bancos aquecidos.
78, 81
1.
Destrancamento do comando.
2.
Regulação da altura e da profundidade.
3.
Trancamento do comando.
Regulação do volante
83
Como medida de segurança, estas
operações deverão ser, imperativamente,
efectuadas com o veículo parado.

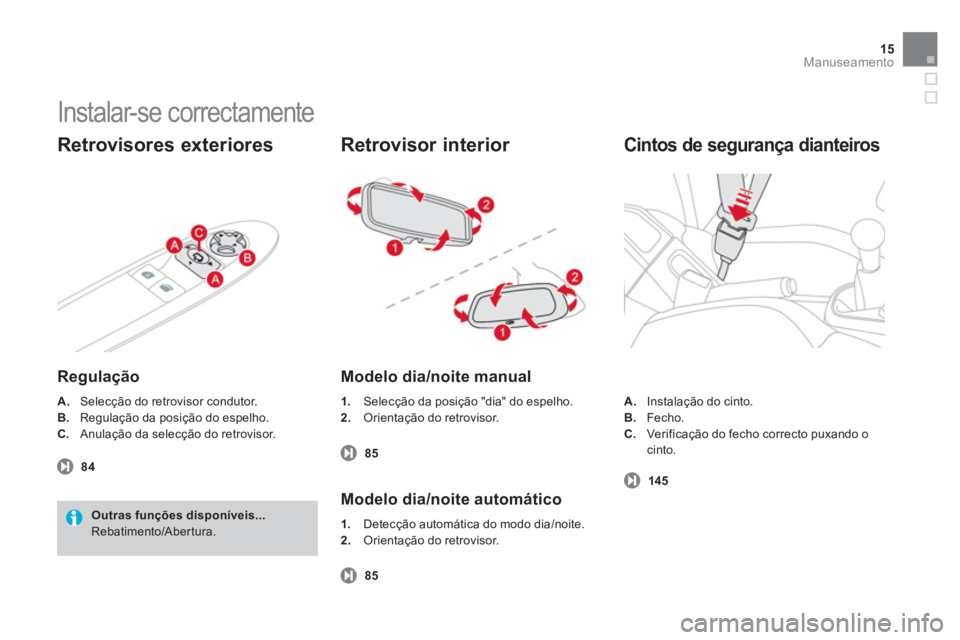

Page 17 of 324
15Manuseamento
Instalar-se correctamente
Retrovisores exteriores
Regulação
A.
Selecção do retrovisor condutor.
B.
Regulação da posição do espelho.
C.
Anulação da selecção do retrovisor.
84
Outras funções disponíveis...
Rebatimento/Abertura.
Retrovisor interior
Modelo dia/noite manual
1.
Selecção da posição "dia" do espelho.
2.
Orientação do retrovisor.
85
Modelo dia/noite automático
85
1.
Detecção automática do modo dia/noite.
2.
Orientação do retrovisor.
A.
Instalação do cinto.
B.
Fecho.
C.
Verificação do fecho correcto puxando o
cinto.
Cintos de segurança dianteiros
14 5

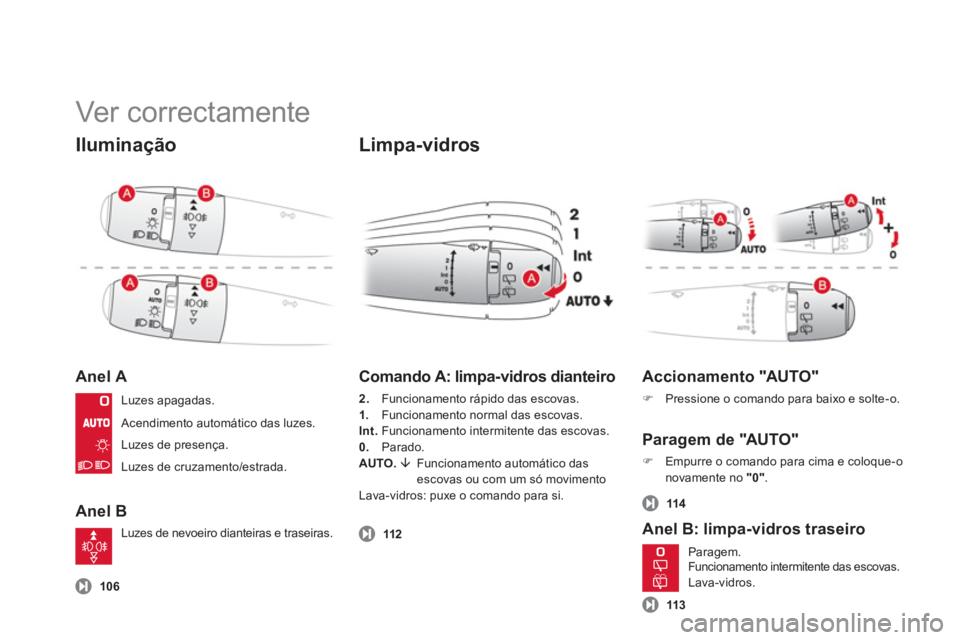

Page 18 of 324
Ver correctamente
Iluminação
Anel A
Anel B
Limpa-vidros
106
Comando A: limpa-vidros dianteiro
2.
Funcionamento rápido das escovas.
1.
Funcionamento normal das escovas.
Int.
Funcionamento intermitente das escovas.
0.
Parado.
AUTO. È
Funcionamento automático das
escovas ou com um só movimento
Lava-vidros: puxe o comando para si.
112
Accionamento "AUTO"
)
Pressione o comando para baixo e solte-o.
Paragem de "AUTO"
)
Empurre o comando para cima e coloque-o
novamente no "0"
.
Anel B: limpa-vidros traseiro
114
113
Luzes apagadas.
Acendimento automático das luzes.
Luzes de presença.
Luzes de cruzamento/estrada.
Luzes de nevoeiro dianteiras e traseiras.
Paragem.
Funcionamento intermitente das escovas.
Lava-vidros.
Page 19 of 324
17Manuseamento

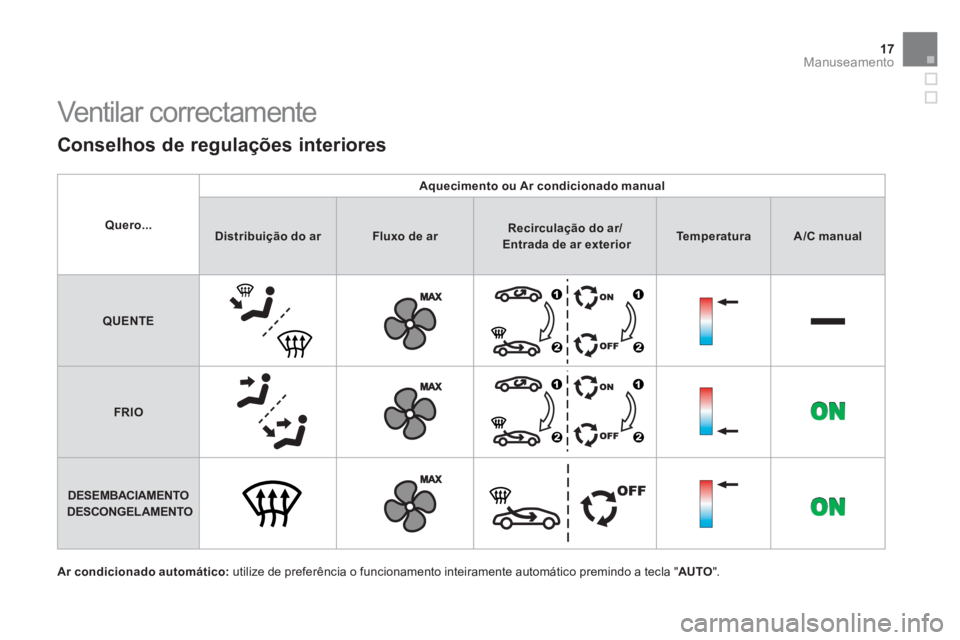

Ventilar correctamente
Conselhos de regulações interiores
Ar condicionado automático:
utilize de preferência o funcionamento inteiramente automático premindo a tecla " AUTO
".
Quero...
Aquecimento ou Ar condicionado manual
Distribuição do ar
Fluxo de ar
Recirculação do ar/
Entrada de ar exterior
Te m p e r a t u r a
A/C manual
QUENTE
FRIO
DESEMBACIAMENTO
DESCONGELAMENTO

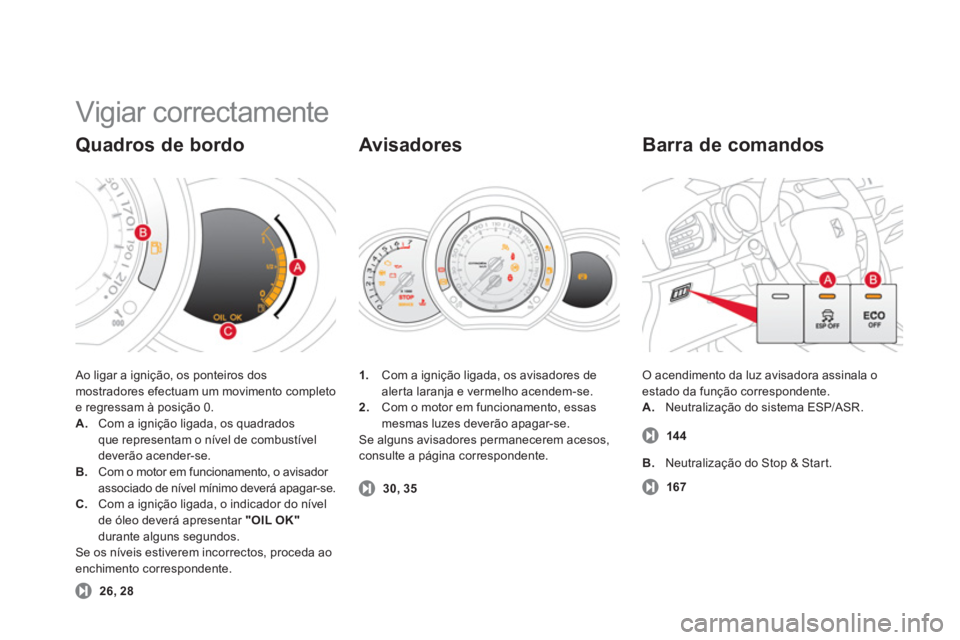

Page 20 of 324
Vigiar correctamente
Ao ligar a ignição, os ponteiros dos
mostradores efectuam um movimento completo
e regressam à posição 0.
A.
Com a ignição ligada, os quadrados
que representam o nível de combustível
deverão acender-se.
B.
Com o motor em funcionamento, o avisador
associado de nível mínimo deverá apagar-se.
C.
Com a ignição ligada, o indicador do nível
de óleo deverá apresentar "OIL OK"
durante alguns segundos.
Se os níveis estiverem incorrectos, proceda ao
enchimento correspondente.
Quadros de bordo
26, 28
1.
Com a ignição ligada, os avisadores de
aler ta laranja e vermelho acendem-se.
2.
Com o motor em funcionamento, essas
mesmas luzes deverão apagar-se.
Se alguns avisadores permanecerem acesos,
consulte a página correspondente.
Avisadores
30, 35
O acendimento da luz avisadora assinala o
estado da função correspondente.
A.
Neutralização do sistema ESP/ASR.
Barra de comandos
14 4
B.
Neutralização do Stop & Star t.
167
