CITROEN DS3 2011 Manual do condutor (in Portuguese)
Manufacturer: CITROEN, Model Year: 2011, Model line: DS3, Model: CITROEN DS3 2011Pages: 324, PDF Size: 25.16 MB
Page 31 of 324

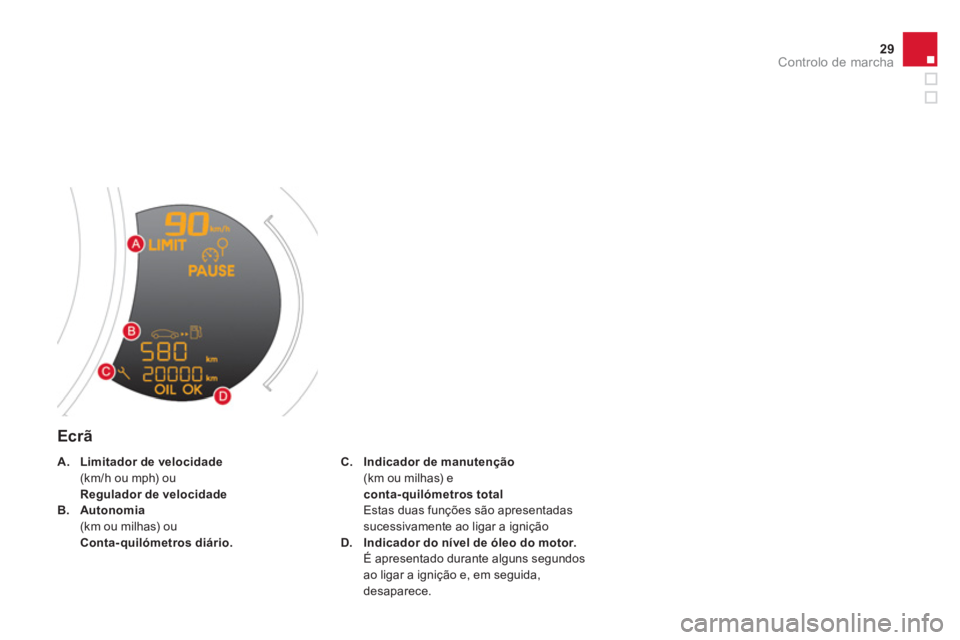

29Controlo de marcha
Ecrã
C.
Indicador de manutenção
(km ou milhas) e
conta- quilómetros total
Estas duas funções são apresentadas
sucessivamente ao ligar a ignição
D.
Indicador do nível de óleo do motor.
É apresentado durante alguns segundos
ao ligar a ignição e, em seguida,
desaparece.
A.
Limitador de velocidade
(km/h ou mph) ou
Regulador de velocidade
B.
Autonomia
(km ou milhas) ou
Conta- quilómetros diário.
Page 32 of 324
Referências visuais que informam o condutor
relativamente ao funcionamento de um sistema (luzes
avisadoras de marcha ou de neutralização) ou ao
aparecimento de uma anomalia (luz avisadora de aler ta).
Luzes avisadoras
Avisos associados
O acendimento de determinadas luzes
avisadoras pode ser acompanhado por um sinal
sonoro e uma mensagem no ecrã multifunções.
O acendimento da luz avisadora pode ser
fixo ou intermitente.
Determinadas luzes avisadoras podem
apresentar os dois tipos de acendimento.
Apenas a relação do tipo de acendimento
com o estado de funcionamento do veículo
permitem determinar se a situação é normal
ou se está presente uma anomalia.
Em caso de persistência, antes de colocar o
veículo em movimento, consulte a respectiva
indicação de alerta.
O avisador de funcionamento do sistema de
airbag do passageiro permanece aceso durante
aproximadamente um minuto após a ignição ser
ligada, mesmo após o arranque do motor.
Ao ligar a ignição
Determinadas luzes avisadoras de aler ta
acendem-se durante alguns segundos quando
se liga a ignição.
Aquando do arranque do motor, estas luzes
devem apagar-se.
Page 33 of 324
31Controlo de marcha
Luzes avisadoras de marcha
O acendimento de uma das luzes avisadoras seguintes confirma o accionamento do sistema correspondente.
Avisador
Acendimento
Causa
Acções/Observações
Luz de mudança de
direcção esquerda
intermitente com
avisador sonoro. O comando de iluminação está
accionado para baixo.
Luz de mudança
de direcção direita
intermitente com
avisador sonoro. O comando de iluminação está
accionado para cima.
Luzes de
presença
fixo. O comando de iluminação encontra-
se na posição "Luzes de presença".
Luzes de
cruzamento
fixo. O comando de iluminação encontra-
se na posição "Luzes de cruzamento".
Luzes de estrada
fixo. O comando de iluminação é
accionado na direcção do utilizador. Puxe o comando para regressar às luzes de
cruzamento.
Luzes de
nevoeiro
dianteiras
fixo. As luzes de nevoeiro dianteiras
encontram-se accionadas. Rode o anel do comando duas vezes para trás para
desactivar as luzes de nevoeiro.
Luzes de
nevoeiro
traseiras
fixo. As luzes traseiras de nevoeiro
encontram-se accionados. Rode o anel do comando para trás para desactivar as
luzes de nevoeiro.
Luzes de perigo
intermitente com
avisador sonoro. O comando do sinal de perigo,
situado no painel de bordo, encontra-
se activado. As luzes de mudança de direcção esquerda e direita,
bem como as luzes avisadoras associadas, funcionam
de forma intermitente em simultâneo.
Page 34 of 324
Avisador
Acendimento
Causa
Acções/Observações
Pré-aquecimento
motor Diesel
fixo. O contactor encontra-se
na 2ª posição (Contacto) Aguarde que o avisador se apague antes de efectuar
o arranque.
A duração de acendimento é determinada pelas
condições climáticas (até cerca de trinta segundos em
condições climátixas extremas).
Se não for possível efectuar o arranque do motor,
ligue novamente a ignição e espere que o aviador se
apague e, em seguida, efectue o arranque do mesmo.
Tr a v ã o d e
estacionamento
fixo. O travão de estacionamento encontra-
se engrenado ou desengrenado de
forma incorrecta. Desengrene o travão de estacionamento para apagar
o avisador; pé no pedal do travão.
Respeite as instruções de segurança.
Para mais informações sobre o travão de
estacionamento, consulte o capítulo "Condução".
Stop & Start
fixo. À paragem do veículo
(sinal vermelho, paragem,
engarrafamentos, ...) o botão Stop &
Start coloca o motor em modo STOP. A partir do momento em que pretender colocar o
veículo em movimento, o avisador apaga-se e o
arranque do motor é efectuado automaticamente em
modo START.
intermitente durante
alguns segundos e,
em seguida,
apaga-se. O modo STOP encontra-se
momentaneamente indisponível.
ou
O modo START foi accionado
automaticamente. Consulte o capítulo "Condução - § Stop & Star t" para
os casos específicos do modo STOP e do modo
START.
Page 35 of 324
33Controlo de marcha
Pé no travão
fixa. O pedal de travão deverá encontrar-
se pressionado. Com a caixa de velocidades "SensoDrive", pressione
o pedal de travão para efectuar o arranque do motor
(alavanca na posição N
).
Com a caixa de velocidades automática, pressione o
pedal de travão, com o motor em funcionamento, antes
de desengrenar o travão de estacionamento, para
desbloquear a alavanca e abandonar a posição P
.
Se pretender desactivar o travão de estacionamento
sem pressionar o pedal do travão, este avisador
permanecerá aceso.
intermitente. Em caixa de velocidades
"SensoDrive", se mantiver demasiado
tempo o veículo em declive com a
ajuda do acelerador, a embraiagem
sobreaquece. Utilize o pedal do travão e/ou o travão de
estacionamento.
Limpeza
automática
fixa.
O comando do limpa-vidros está
accionado com uma impulsão para baixo. O funcionamento automático das escovas do
limpa-vidros dianteiro é activado.
Sistema de
airbag do
passageiro
fixa. O comando, situado no por ta-luvas,
está na posição " ON
".
O airbag frontal do passageiro está
activado.
Neste caso, não instale cadeiras para
crianças "de costas para a estrada". Accione o comando para a posição " OFF
" para
neutralizar o airbag frontal do passageiro.
Neste caso, poderá instalar uma cadeira para crianças
"de costas para a estrada".
Avisador
Acendimento
Causa
Acções/Observações
Page 36 of 324
Luzes avisadoras de neutralização
O acendimento de um dos seguintes avisadores confirma a paragem voluntária do sistema correspondente.
Este pode ser acompanhado por um sinal sonoro e uma mensagem no ecrã multifunções.
Avisador
Acendimento
Causa
Acções/Observações
Sistema de
airbag do
passageiro
fixo. O comando, situado no por ta-luvas,
encontra-se accionado para a posição
" OFF
".
O airbag frontal do passageiro encontra-
se neutralizado.
Neste caso, poderá instalar uma cadeira
para crianças "de costas para a estrada". Accione o comando para a posição " ON
" para activar
o airbag frontal do passageiro.
Neste caso, não instale uma cadeira para crianças "de
costas para a estrada"
ESP/ASR
fixo. A tecla situada na par te inferior, do
lado esquerdo do painel de bordo,
encontra-se accionada. A luz avisadora
está acesa.
O ESP/ASR está desactivado.
ESP: controlo dinâmico de estabilidade.
ASR: antipatinagem das rodas. Prima novamente a tecla para reactivar manualmente
o ESP/ASR. A respectiva luz avisadora apaga-se.
A partir dos 50 km/h, o sistema reactiva-se
automaticamente (excepto com motores a gasolina
1,6 l THP 150 e R ACING).
O sistema ESP/ASR é activado automaticamente
aquando do arranque do veículo.
Page 37 of 324
35Controlo de marcha
Avisadores de alerta
Com o motor em funcionamento ou veículo em
movimento, o acendimento de um dos avisadores
seguintes indica o aparecimento de uma anomalia
que necessita da inter venção do condutor. Qualquer anomalia, que provoque o acendimento de um avisador de alerta, deve ser alvo
de um diagnóstico complementar lendo a mensagem no ecrã multifunções.
Em caso de problema, não hesite em consultar a rede CITROËN ou uma oficina
qualificada.
Avisador
Acendimento
Causa
Acções/Observações
STOP
fixo, isolado ou
associado a um outro
avisador de aler ta,
acompanhado por um
sinal sonoro e por uma
mensagem no ecrã. O acendimento do avisador está
associado a uma grave anomalia
de travagem ou de temperatura do
líquido de arrefecimento. A paragem é imperativa nas melhores condições de
segurança, uma vez que o motor poderá desligar-se
com o veículo em movimento.
Estacione, desligue a ignição e entre em contacto com
a rede CITROËN ou com uma oficina qualificada.
Service
temporariamente. São apresentadas as anomalias
menores, sem um avisador
específico. Identifique a anomalia através da mensagem que
surge no ecrã como, por exemplo:
- o nível do óleo motor,
- o nível do líquido do lava-vidros,
- a pilha do telecomando,
- a saturação do filtro de par tículas nos veículos
Diesel (ver capítulo "Verificações - § Filtro de
partículas").
Para as outras anomalias, consulte a rede CITROËN
ou uma oficina qualificada.
fixo. São apresentadas as anomalias
maiores, sem avisador específico. Identifique a anomalia através da mensagem
apresentada no ecrã e consulte imperativamente a
rede CITROËN ou uma oficina qualificada.
Page 38 of 324
Tr a v a g e m
fixo, associado ao
avisador STOP O nível do líquido de travões no
circuito de travagem é insuficiente. É imperativo que pare nas melhores condições de
segurança.
Reponha o nível com um líquido de travões referenciado
pela CITROËN.
Se o problema persistir, solicite a verificação do circuito
pela rede CITROËN ou por uma oficina qualificada.
+
fixo, associado aos
avisadores STOP e
ABS. O repar tidor electrónico de travagem
(REF) encontra-se avariado.
É imperativo que pare nas melhores condições de segurança.
Solicite a verificação pela rede CITROËN ou por uma oficina
qualificada.
Avisador
Acendimento
Causa
Acções/Observações
Antibloqueio das
rodas (ABS)
fixo. O sistema de antibloqueio das rodas
encontra-se avariado. O veículo conser va uma travagem clássica.
Circule com cuidado a uma velocidade moderada e
consulte rapidamente a rede CITROËN ou uma oficina
qualificada.
Controlo
dinâmico de
estabilidade
(ESP/ASR)
intermitente. A regulação do ESP/ASR activa-se. O sistema optimiza a motricidade e permite melhorar a
estabilidade direccional do veículo.
fixo. Fora de neutralização (premir o botão
e iluminar a luz avisadora), o sistema
ESP/ASR encontra-se avariado. Mandar verificar numa oficina qualificada ou pela rede
CITROËN.
Page 39 of 324
37Controlo de marcha
Avisador
Acendimento
Causa
Acções/Observações
Sistema de
autodiagnóstico
do motor
fixo. O sistema de antipoluição
encontra-se avariado.
O avisador deve apagar-se aquando do arranque do motor.
Se não se apagar, consulte rapidamente a rede CITROËN
ou uma oficina qualificada.
intermitente. O sistema do controlo motor
encontra-se avariado. Risco de destruição do catalisador.
Solicite a verificação pela rede CITROËN ou por uma
oficina qualificada.
Nível mínimo de
combustível
fixo. Aquando do primeiro acendimento,
restam-lhe cerca de 5 litros de
combustível
no depósito. Reponha, imperativamente, o nível de combustível
para evitar a avaria.
Este avisador acende-se novamente de cada vez
que ligar a ignição, enquanto não for efectuado um
complemento suficiente de combustível.
Capacidade do depósito: cerca de 50 litros (Gasolina)
ou 46 litros (Diesel); (Consoante a versão: cerca de
30 litros (Gasolina ou Diesel)).
Nunca conduza até que o combustível termine
totalmente, uma vez que isso pode danificar os
sistemas de antipoluição e injecção.
Te m p e r a t u r a
máxima do
líquido de
arrefecimento
fixo a vermelho. A temperatura do circuito de
arrefecimento é demasiado elevada. A paragem é imperativa nas melhores condições de
segurança.
Aguarde o arrefecimento do motor para completar o
nível, se necessário.
Se o problema persistir, consulte a rede CITROËN ou
uma oficina qualificada.
Page 40 of 324
Avisador
Acendimento
Causa
Acções/Observações
Pressão do óleo
motor
fixo. O circuito de lubrificação do motor
encontra-se avariado. A paragem é imperativa, nas melhores condições de
segurança.
Estacione, desligue a ignição e consulte a rede
CITROËN ou uma oficina qualificada.
Carga da bateria
fixo. O circuito de carga da bateria
está avariado (terminais sujos ou
desaper tados, correia do alternador
não tensionada ou seccionada...). O avisador deve apagar-se aquando do arranque do
motor.
Se não se apagar, consulte a rede CITROËN ou uma
oficina qualificada.
Por ta(s)
aberta(s)
fixo se a velocidade for
inferior a 10 km/h.
Uma por ta ou a mala permanece
aberta. Feche a por ta em questão.
fixo e acompanhado
por um sinal sonoro
se a velocidade for
superior a 10 km/h.
