Informations pratiques

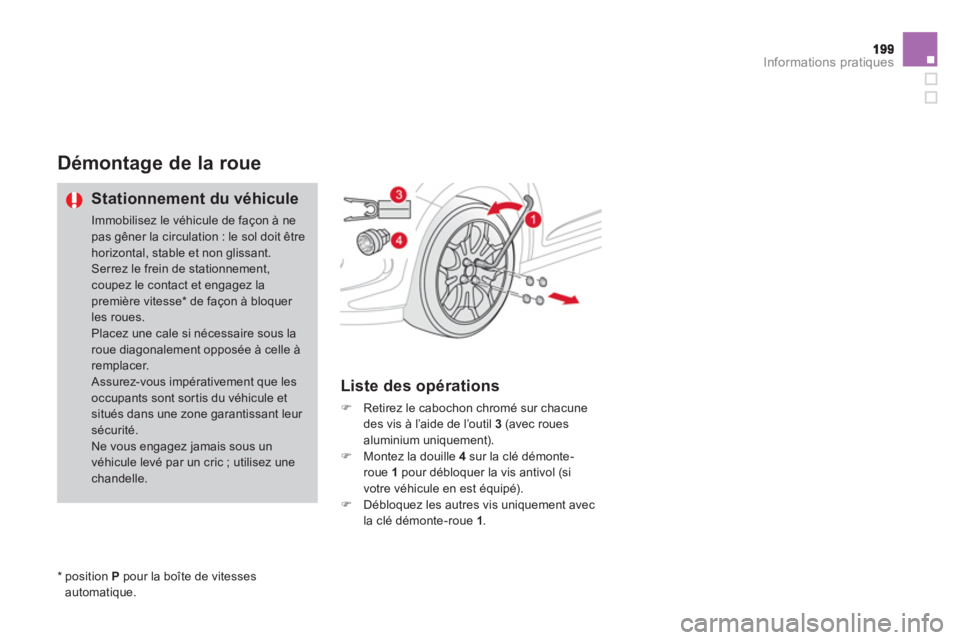

Démontage de la roue

Stationnement du véhicule

Immobilisez le véhicule de façon à nepas gêner la circulation : le sol doit être horizontal, stable et non glissant. Serrez le frein de stationnement, coupez le contact et engagez lapremière vitesse * de façon à bloquer les roues.
Placez une cale si nécessaire sous laroue diagonalement opposée à celle àremplacer. Assurez-vous impérativement que lesoccupants sont sortis du véhicule etsitués dans une zone garantissant leur sécurité.
Ne vous engagez jamais sous un véhicule levé par un cric ; utilisez une chandelle.
Liste des opérations
)
Retirez le cabochon chromé sur chacune des vis à l’aide de l’outil 3(avec roues
aluminium uniquement). ) Montez la douille 4sur la clé démonte-roue 1
pour débloquer la vis antivol (si
votre véhicule en est équipé).) Débloquez les autres vis uniquement avec la clé démonte-roue 1.

*

position
P
pour la boîte de vitessesautomatique.

)Placez le cric 2 en contact avec l’un desdeux emplacements avant Aou arrière Bprévus sur le soubassement, le plus proche
de la roue à changer. Sur les véhicules équipés d’enjoliveurs
de bas de caisse, la localisation de la
zone d’appui du cric est indiquée par unmarquage sur l’enjoliveur. Le cric doit êtreimpérativement placé dans l’axe de ce repère, au niveau de la zone d’appui, située
derrière l’enjoliveur et non sur l’enjoliveur
en plastique.
)Retirez les vis et conservez-les dans un endroit propre.)Dégagez la roue.


)
Déployez le cric 2
jusqu’à ce que sasemelle soit en contact avec le sol.
Assurez-vous que l’axe de la semelle du cric est à l’aplomb de l’emplacement Aou B utilisé.)
Levez le véhicule, jusqu’à laisser unespace suffisant entre la roue et le sol,
pour permettre ensuite une mise en place
facile de la roue de secours (non crevée).

201Informations pratiques
Remontage de la roue
Après un changement deroue
Pour ranger correctement la roue crevée dans le coffre, retirez aupréalable le cache central. En utilisant la roue de secours de type «galette», ne dépassez pas la vitessede 80 km/h.Faites rapidement contrôler le serrage des vis et la pression de la roue de secours par le réseau CITROËN ou par un atelier qualifié. Faites réparer la roue crevée etreplacez-la aussitôt sur le véhicule.Il n’est pas permis de faire rouler le véhicule avec plus d’une roue de secours à usage temporaire en même temps.


Liste des opérations
)
Mettez en place la roue sur le moyeu. )
Vissez les vis à la main jusqu’en butée.
)
Effectuez un pré-serrage de la vis antivol(si votre véhicule en est équipé) avec la clédémonte-roue 1
équipée de la douille 4.)
Effectuez un pré-serrage des autres vis
uniquement avec la clé démonte-roue 1.

)Redescendez le véhicule à fond.)Repliez le cric 2 et dégagez-le.)
Bloquez la vis antivol (si votre véhicule en est équipé) avec la clé démonte-roue 1équipée de la douille 4.)
Bloquez les autres vis uniquement avec laclé démonte-roue 1
.)
Remontez les cabochons chromés sur chacune des vis (avec roues aluminium uniquement). )
Rangez l’outillage dans le boîtier suppor t.



Pneumatiques
RACING
Utilisation en conditions
hivernales
L’utilisation des pneumatiques 215/40 R18 89Wmontés d’origine ne convient pas dans les situations hivernales sévères. CITROËN vous
recommande d’utiliser en période de grand
froid des pneumatiques hiver appropriés.
Si vous souhaitez équiper votrevéhicule de chaînes neige ou d’enveloppes antidérapantes, consultez le réseau CITROËN pour connaître les modèles préconisés à monter sur votre véhicule.

203Informations pratiques

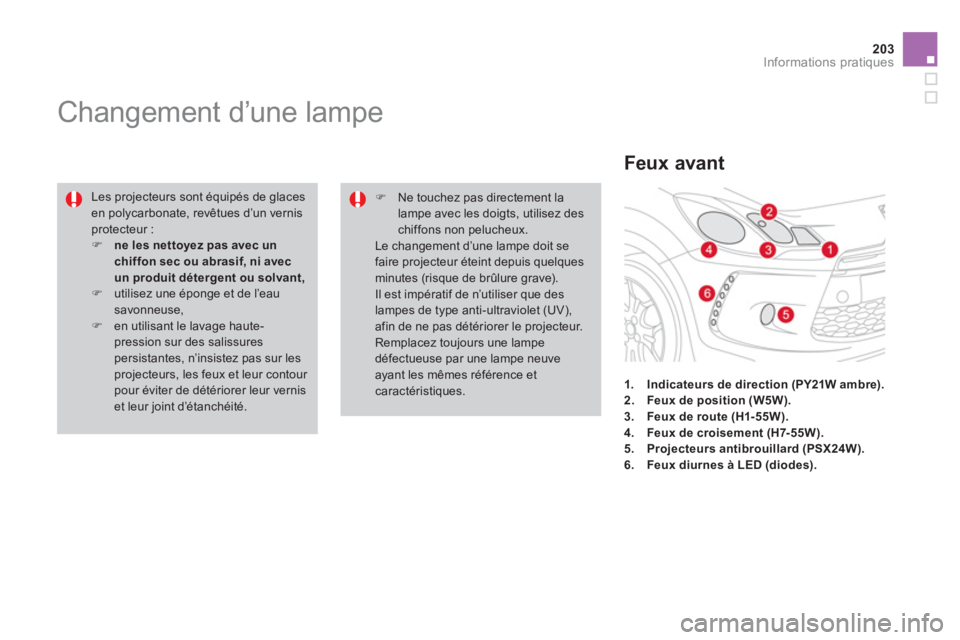

Changement d’une lampe

Les projecteurs sont équipés de glacesen polycarbonate, revêtues d’un vernis protecteur :)ne les nettoyez pas avec unchiffon sec ou abrasif, ni avec un produit détergent ou solvant,)
utilisez une éponge et de l’eausavonneuse, )
en utilisant le lavage haute-pression sur des salissures persistantes, n’insistez pas sur les projecteurs, les feux et leur contour pour éviter de détériorer leur vernis et leur joint d’étanchéité.
)Ne touchez pas directement lalampe avec les doigts, utilisez deschiffons non pelucheux. Le changement d’une lampe doit se faire projecteur éteint depuis quelquesminutes (risque de brûlure grave). Il est impératif de n’utiliser que des lampes de type anti-ultraviolet (UV), afin de ne pas détériorer le projecteur. Remplacez toujours une lampe défectueuse par une lampe neuveayant les mêmes référence et caractéristiques.

Feux avant
1.Indicateurs de direction (PY21W ambre).2.Feux de position (W5W).3.Feux de route (H1- 55W).4.Feux de croisement (H7-55W).5.Projecteurs antibrouillard (PSX24W).6.
Feux diurnes à LED (diodes).

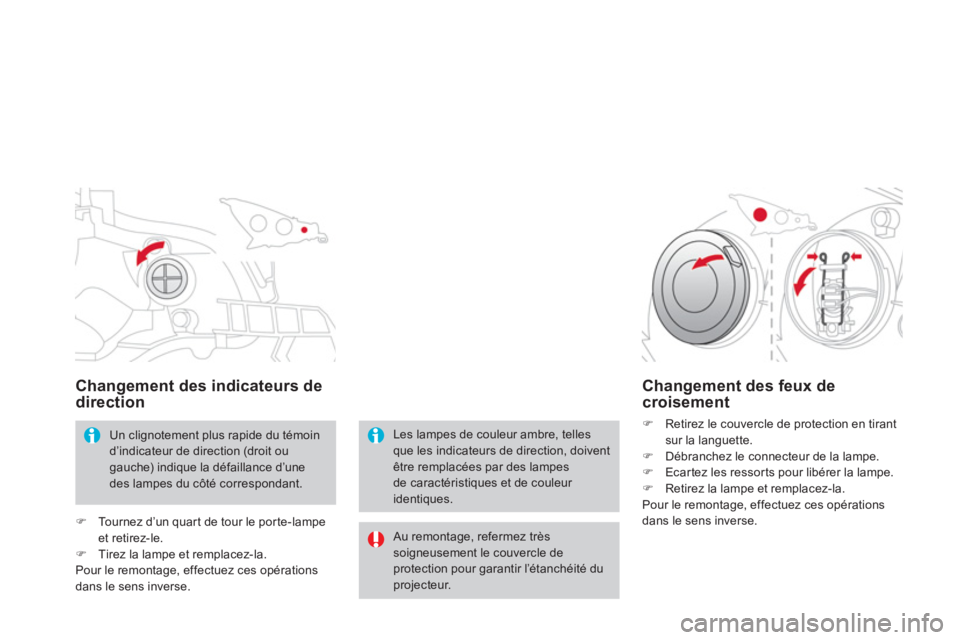

Changement des indicateurs de
direction
Au remontage, refermez très soigneusement le couvercle de protection pour garantir l’étanchéité duprojecteur.

Les lampes de couleur ambre, tellesque les indicateurs de direction, doivent être remplacées par des lampesde caractéristiques et de couleur identiques.

Un clignotement plus rapide du témoin d’indicateur de direction (droit ougauche) indique la défaillance d’une des lampes du côté correspondant.
)Tournez d’un quar t de tour le por te-lampe et retirez-le.)Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement des feux de croisement
)Retirez le couvercle de protection en tirantsur la languette. )Débranchez le connecteur de la lampe. )Ecar tez les ressor ts pour libérer la lampe.)Retirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérationsdans le sens inverse.

205
Informations pratiques

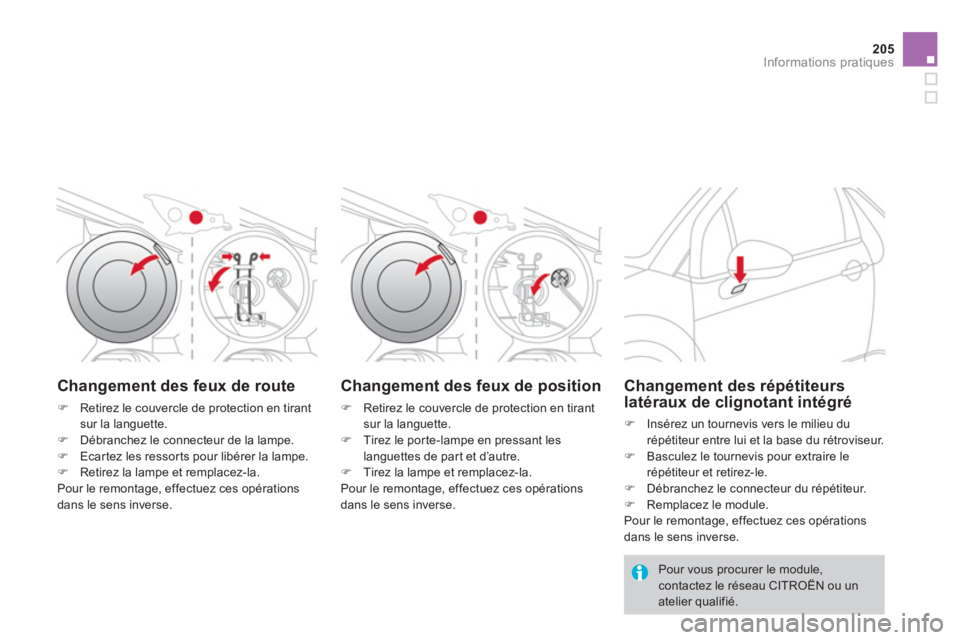

Changement des feux de route
)Retirez le couvercle de protection en tirantsur la languette. )Débranchez le connecteur de la lampe. )Ecar tez les ressor ts pour libérer la lampe. )Retirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérationsdans le sens inverse.
Changement des feux de position
)
Retirez le couvercle de protection en tirant sur la languette.)
Tirez le porte-lampe en pressant les languettes de part et d’autre.)
Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.


Changement des répétiteurs latéraux de clignotant intégré
)
Insérez un tournevis vers le milieu du
répétiteur entre lui et la base du rétroviseur. )
Basculez le tournevis pour extraire le
répétiteur et retirez-le.
) Débranchez le connecteur du répétiteur.)
Remplacez le module.
Pour le remontage, effectuez ces opérations dans le sens inverse.
Pour vous procurer le module, contactez le réseau CITROËN ou un atelier qualifié.

Pour vous procurer le module,contactez le réseau CITROËN ou un atelier qualifié. En cas de difficulté pour le remplacement de ces lampes, vouspouvez aussi consulter le réseauCITROËN ou un atelier qualifié.

Changement des projecteurs antibrouillard
)Accédez au projecteur antibrouillard en
passant par l’orifice situé sous le pare-chocs. )Débranchez le connecteur du por te-lampenoir en appuyant sur la languette en par tie
supérieure.
)Retirez le por te-lampe en appuyant sur les
deux clips (en haut et en bas).)Remplacez le module.
Pour le remontage, effectuez ces opérationsdans le sens inverse.
Changement des feux diurnes à LED

Pour le remplacement de ce type de lampe à
diodes, consultez le réseau CITROËN ou un
atelier qualifié.

207
Informations pratiques

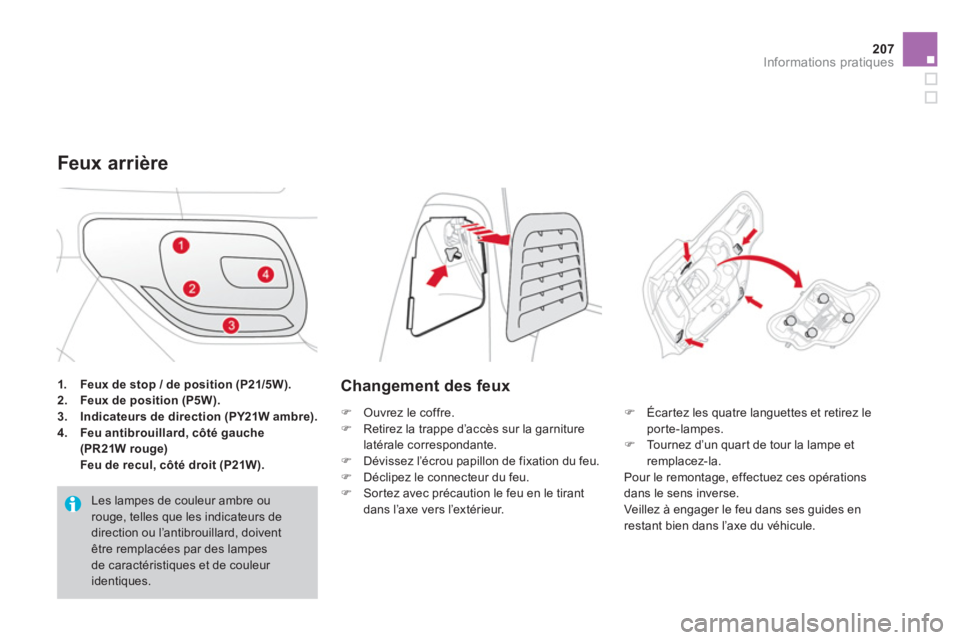

1.Feux de stop / de position (P21/5W).2.Feux de position (P5W).3.Indicateurs de direction (PY21W ambre).
4.Feu antibrouillard, côté gauche(PR21W rouge)Feu de recul, côté droit (P21W).
Feux arrière
Les lampes de couleur ambre ourouge, telles que les indicateurs dedirection ou l’antibrouillard, doivent être remplacées par des lampes de caractéristiques et de couleur identiques.
Changement des feux
)
Ouvrez le coffre.)
Retirez la trappe d’accès sur la garniture latérale correspondante. )
Dévissez l’écrou papillon de fixation du feu. )
Déclipez le connecteur du feu. )
Sor tez avec précaution le feu en le tirantdans l’axe vers l’extérieur.
)
Écar tez les quatre languettes et retirez le porte-lampes.)
Tournez d’un quart de tour la lampe et
remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.
Veillez à engager le feu dans ses guides en
restant bien dans l’axe du véhicule.

Changement des feux de plaqueminéralogique (W5W)
)Insérez un tournevis fin dans un des trous
extérieurs du transparent.)Poussez-le vers l’extérieur pour le décliper.)Retirez le transparent.)Tirez la lampe et remplacez-la.
Changement du troisième feu de
stop (4 lampes W5W)
) Ouvrez le coffre.)
Retirez les deux obturateurs Asitués sur ladoublure.)
Poussez dans l’axe sur le corps du feu enfaisant levier avec deux tournevis pour l’extraire vers l’extérieur. )
Débranchez le connecteur et, si
nécessaire, le tuyau de lave-vitre du feu.) Tournez d’un quar t de tour le por te-lampecorrespondant à la lampe défectueuse. )
Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.



Changement du troisième feu de
stop (diodes)
Pour le remplacement de ce type de feu à
diodes, consultez le réseau CITROËN ou un
atelier qualifié.
