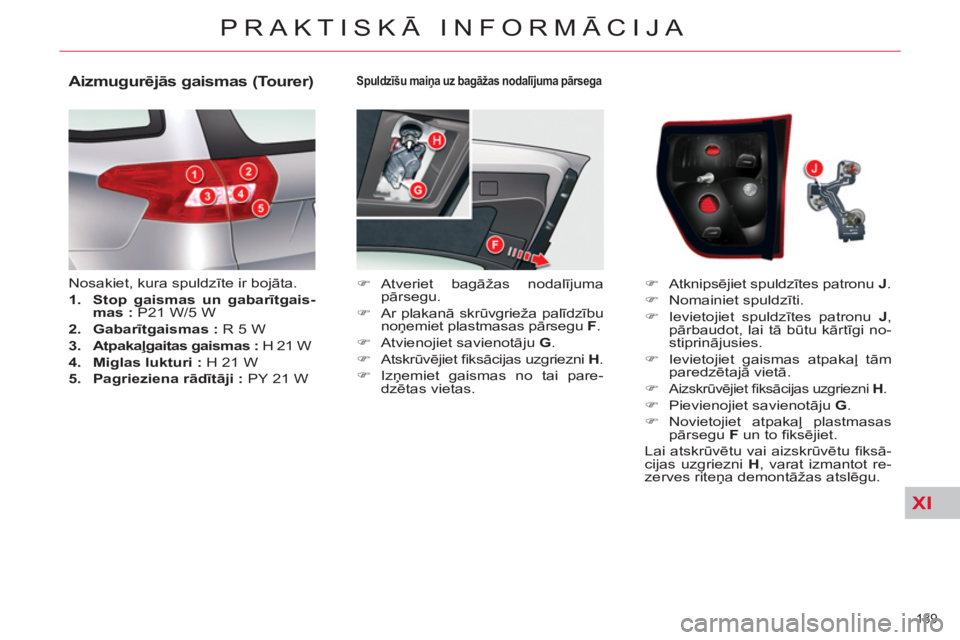

Page 191 of 340
XI
189
PRAKTISKĀ INFORMĀCIJA
Spuldzīšu maiņa uz bagāžas nodalījuma pārsega
)
Atveriet bagāžas nodalījuma
pārsegu.
)
Ar plakanā skrūvgrieža palīdzību
noņemiet plastmasas pārsegu F
.
)
Atvienojiet savienotāju G
.
)
Atskrūvējiet fi ksācijas uzgriezni H
.
)
Izņemiet gaismas no tai pare-
dzētas vietas.
Aizmugurējās gaismas (Tourer)
Nosakiet, kura spuldzīte ir bojāta.
1.
Stop gaismas un gabarītgais-
mas :
P21 W/5 W
2.
Gabarītgaismas :
R 5 W
3.
Atpakaļgaitas gaismas :
H 21 W
4.
Miglas lukturi :
H 21 W
5.
Pagrieziena rādītāji :
PY 21 W
)
Atknipsējiet spuldzītes patronu J
.
)
Nomainiet spuldzīti.
)
Ievietojiet spuldzītes patronu J,
pārbaudot, lai tā būtu kārtīgi no-
stiprinājusies.
)
Ievietojiet gaismas atpakaļ tām
paredzētajā vietā.
)
Aizskrūvējiet fi ksācijas uzgriezni H
.
)
Pievienojiet savienotāju G
.
)
Novietojiet atpakaļ plastmasas
pārsegu F
un to fi ksējiet.
Lai atskrūvētu vai aizskrūvētu fi ksā-
cijas uzgriezni H
, varat izmantot re-
zerves riteņa demontāžas atslēgu.

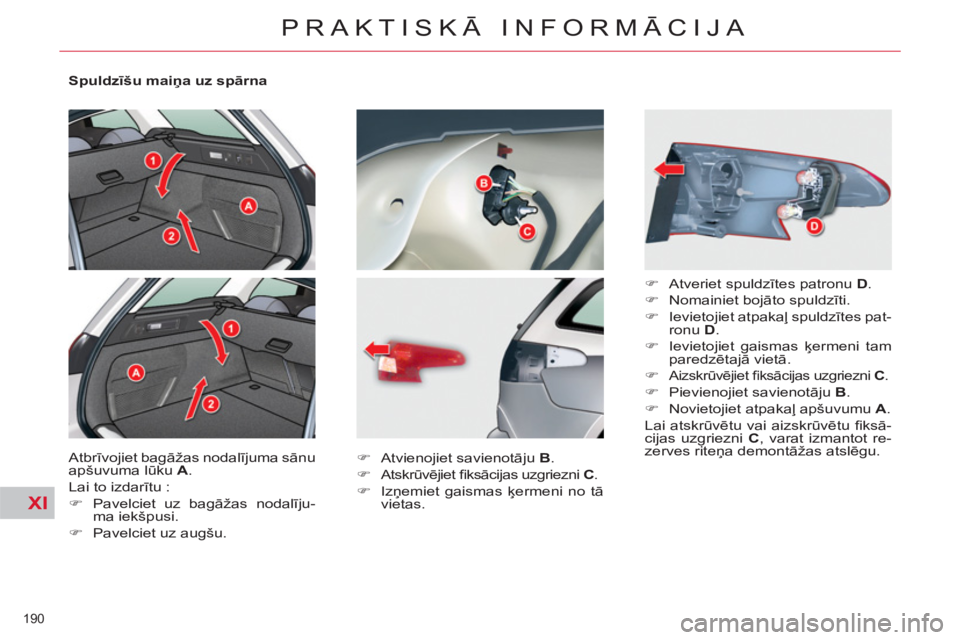

Page 192 of 340
XI
190
PRAKTISKĀ INFORMĀCIJA
Spuldzīšu maiņa uz spārna
Atbrīvojiet bagāžas nodalījuma sānu
apšuvuma lūku A
.
Lai to izdarītu :
)
Pavelciet uz bagāžas nodalīju-
ma iekšpusi.
)
Pavelciet uz augšu.
)
Atvienojiet savienotāju B
.
)
Atskrūvējiet fi ksācijas uzgriezni C
.
)
Izņemiet gaismas ķermeni no tā
vietas.
)
Atveriet spuldzītes patronu D
.
)
Nomainiet bojāto spuldzīti.
)
Ievietojiet atpakaļ spuldzītes pat-
ronu D
.
)
Ievietojiet gaismas ķermeni tam
paredzētajā viet
ā.
)
Aizskrūvējiet fi ksācijas uzgriezni C
.
)
Pievienojiet savienotāju B
.
)
Novietojiet atpakaļ apšuvumu A
.
Lai atskrūvētu vai aizskrūvētu fi ksā-
cijas uzgriezni C, varat izmantot re-
zerves riteņa demontāžas atslēgu.

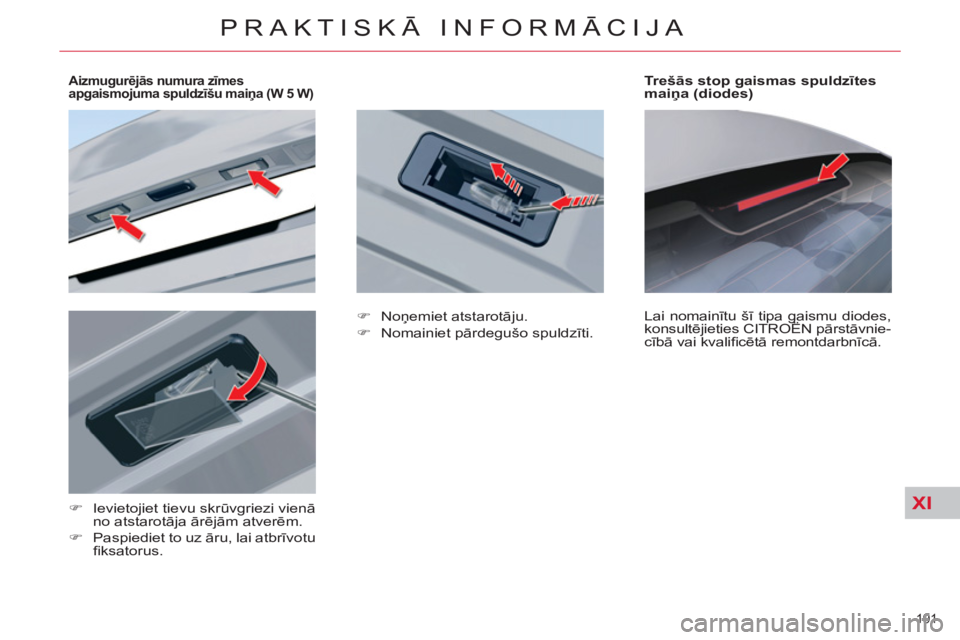

Page 193 of 340
XI
191
PRAKTISKĀ INFORMĀCIJA
Aizmugurējās numura zīmes
apgaismojuma spuldzīšu maiņa (W 5 W)
)
Ievietojiet tievu skrūvgriezi vienā
no atstarotāja ārējām atverēm.
)
Paspiediet to uz āru, lai atbrīvotu
fi ksatorus.
Trešās stop gaismas spuldzītes
maiņa (diodes)
Lai nomainītu šī tipa gaismu diodes,
konsultējieties CITROËN pārstāvnie-
cībā vai kvalifi cētā remontdarbnīcā.
)
Noņemiet atstarotāju.
)
Nomainiet pārdegušo spuldzīti.

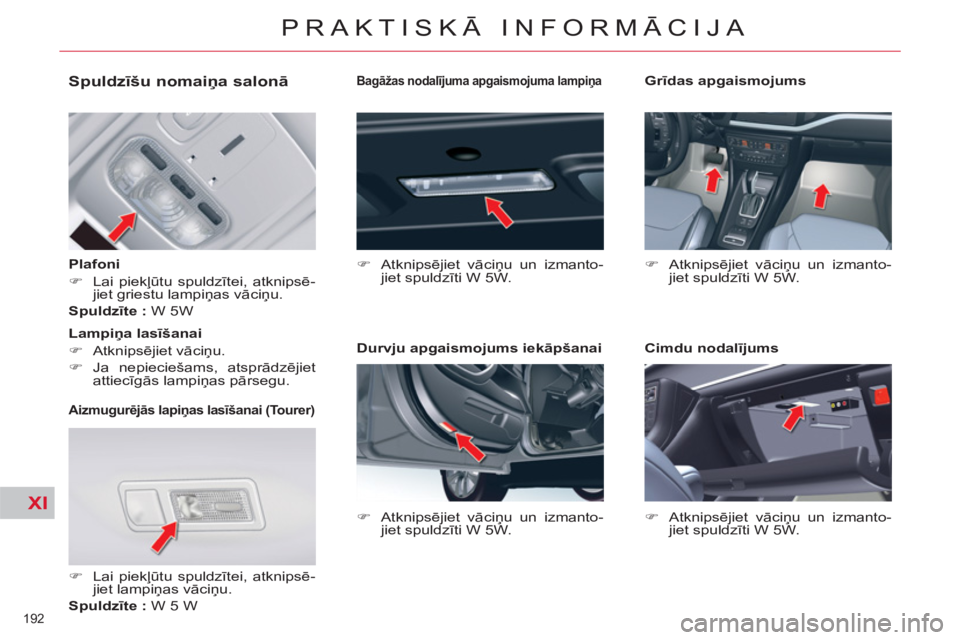

Page 194 of 340
XI
192
PRAKTISKĀ INFORMĀCIJA
Spuldzīšu nomaiņa salonā
Plafoni
)
Lai piekļūtu spuldzītei, atknipsē-
jiet griestu lampiņas vāciņu.
Spuldzīte :
W 5W
Aizmugurējās lapiņas lasīšanai (Tourer)
)
Lai piekļūtu spuldzītei, atknipsē-
jiet lampiņas vāciņu.
Spuldzīte :
W 5 W
Lampiņa lasīšanai
)
Atknipsējiet vāciņu.
)
Ja nepieciešams, atsprādzējiet
attiecīgās lampiņas pārsegu.
Bagāžas nodalījuma apgaismojuma lampiņa
)
Atknipsējiet vāciņu un izmanto-
jiet spuldzīti W 5W.
Durvju apgaismojums iekāpšanai
)
Atknipsējiet vāciņu un izmanto-
jiet spuldzīti W 5W.
Grīdas apgaismojums
)
Atknipsējiet vāciņu un izmanto-
jiet spuldzīti W 5W.
Cimdu nodalījums
)
Atknipsējiet vāciņu un izmanto-
jiet spuldzīti W 5W.

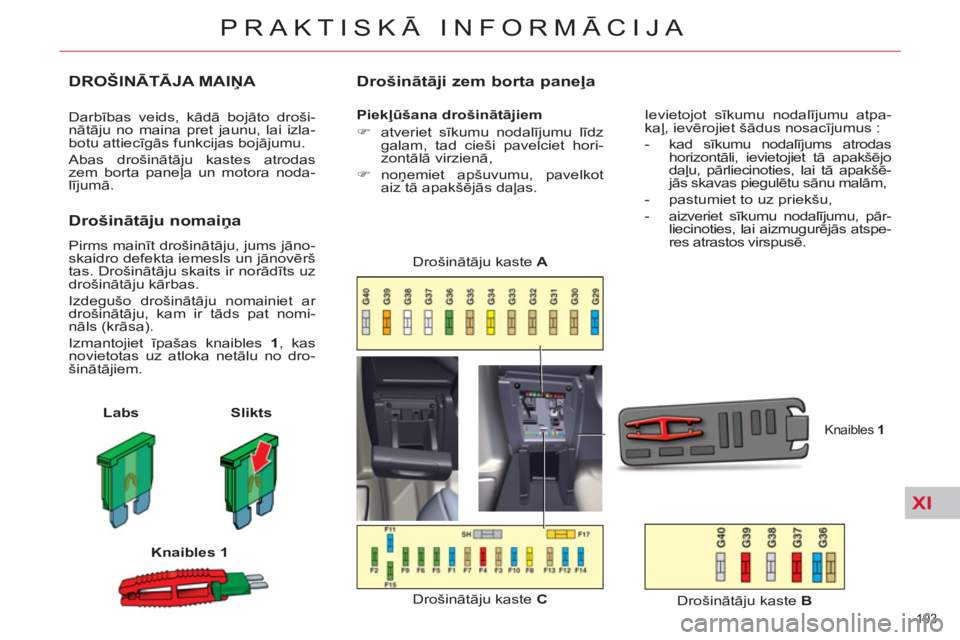

Page 195 of 340
XI
193
PRAKTISKĀ INFORMĀCIJA
DROŠINĀTĀJA MAIŅA
Darbības veids, kādā bojāto droši-
nātāju no maina pret jaunu, lai izla-
botu attiecīgās funkcijas bojājumu.
Abas drošinātāju kastes atrodas
zem borta paneļa un motora noda-
lījumā.
Drošinātāju nomaiņa
Pirms mainīt drošinātāju, jums jāno-
skaidro defekta iemesls un jānovērš
tas. Drošinātāju skaits ir norādīts uz
drošinātāju kārbas.
Izdegušo drošinātāju nomainiet ar
drošinātāju, kam ir tāds pat nomi-
nāls (krāsa) .
Izmantojiet īpašas knaibles 1
, kas
novietotas uz atloka netālu no dro-
šinātājiem.
Labs
Slikts
Knaibles 1
Drošinātāji zem borta paneļa
Piekļūšana drošinātājiem
)
atveriet sīkumu nodalījumu līdz
galam, tad cieši pavelciet hori-
zontālā virzienā,
)
noņemiet apšuvumu, pavelkot
aiz tā apakšējās daļas.
Drošinātāju kaste C
Drošinātāju kaste A
Knaibles 1
Ievietojot sīkumu nodalījumu atpa-
kaļ, ievērojiet šādus nosacījumus :
- kad sīkumu nodalījums atrodas
horizontāli, ievietojiet tā apakšējo
daļu, pārliecinoties, lai tā apakšē-
jās skavas piegulētu sānu malām,
- pastumiet to uz priekšu,
- aizveriet sīkumu nodalījumu, pār-
liecinoties, lai aizmugurējās atspe-
res atrastos virspusē.
Drošinātāju kaste B
Page 196 of 340
XI
194
PRAKTISKĀ INFORMĀCIJA
Drošinātāju tabula
Drošinātājs nr.
Intensitāte
Funkcija
G29
-
Nav izmantots
G30
5 A
Apsildāmie atpakaļskata spoguļi
G31
5 A
Lietus un gaismas sensors
G32
5 A
Drošības jostu nepiesprādzēšanas signāllampiņas
G33
5 A
Elektrohromatiski atpakaļskata spoguļi
G34
20 A
Gaismu necaurlaidīgs aizvirtnis (sedans)
G35
5 A
Pasažiera durvju apgaismojums - pasažiera puses sānu spoguļa kustība
G36
30 A
Automātisks bagāžas nodalījuma pārsegs (tourer)
G37
20 A
Priekšējie apsildāmie sē
dekļi
G38
30 A
Elektriski vadāms vadītāja sēdeklis
G39
30 A
Elektriski vadāms pasažiera sēdeklis - HIFI pastiprinātājs
G40
3 A
Komutācijas vadības bloka barošana
DROŠINĀTĀJU KASTE B
Drošinātājs nr.
Intensitāte
Funkcija
G36
15 A
6 pārnesumu automātiskā pārnesumkārba
5 A
4 pārnesumu automātiskā pārnesumkārba
G37
10 A
Dienas lukturi - Diagnostikas ligzda
G38
3 A
ESP
G39
10 A
Hidrauliskā piekare
G40
3 A
STOP slēdzis
Page 197 of 340
XI
195
PRAKTISKĀ INFORMĀCIJA
DROŠINĀTĀJU KASTE C
Drošinātājs nr.
Intensitāte
Funkcija
F1
15 A
Aizmugurējais stikla tīrītājs (tourer)
F2
30 A
Centralizētās slēdzenes aizslēgšanas un pilnīgas aizslēgšanas relejs
F3
5 A
Drošības spilveni
F4
10 A
Automātiskā pārnesumkārba - Papildu apsilde (Dīzeļdzinējs) -
Elektrohromatiski atpakaļskata spoguļi
F5
30 A
Priekšējais logs - Jumta lūka - Pasažiera durvju apgaismojums -
Pasažiera puses sānu spoguļa kustība
F6
30 A
Aizmugurējais logs
F7
5 A
Saulessarga spogulīša apgaismojums – Cimdu nodalījuma apgaismojums –
Griestu apgaismojums - Pārnēsājamā lampa (tourer)
F8
20 A
Radio - CD mainītājs - Kontrolierīces pie stūres – Displejs – Riepu spiediena detektors -
Motorizētā bagāžas nodalījuma pārsega kalkulators
F9
30 A
Aizsmēķētājs - Priekšējā 12 V kontaktligzda
F10
15 A
Signalizācija - Stūres, brīdinājuma un stikla tīrītāja komandslēdži
F11
15 A
Vājstrāvas pretaizdzīšanas slēdzis
F12
15 A
Elektriski vad
āms vadītāja sēdeklis - Mērinstrumentu panelis - Drošības jostu
nepiesprādzēšanas signāllampiņas - Klimata kontroles komandpogas
F13
5 A
Motora vadības bloks - Hidrauliskās balstiekārtas sūkņa atslēgšanas relejs - Drošības
spilvenu procesora barošana
F14
15 A
Lietus un gaismas sensors - Palīgsistēma automašīnas novietošanai - Elektriski vadāms
pasažiera sēdeklis - Padeves kaste piekabei - HIFI pastiprinātāja procesors - Brīvroku
sistēma - Joslu šķērsošanas brīdinājuma sistēma
F15
30 A
Centralizētās slēdzenes aizslēgšanas un pilnīgas aizslēgšanas relejs
F17
40 A
Apsildāmais aizmugurējais logs - ārējie apsildāmie atpakaļskata spoguļi
FSH
SHUNT
SHUNT PARK

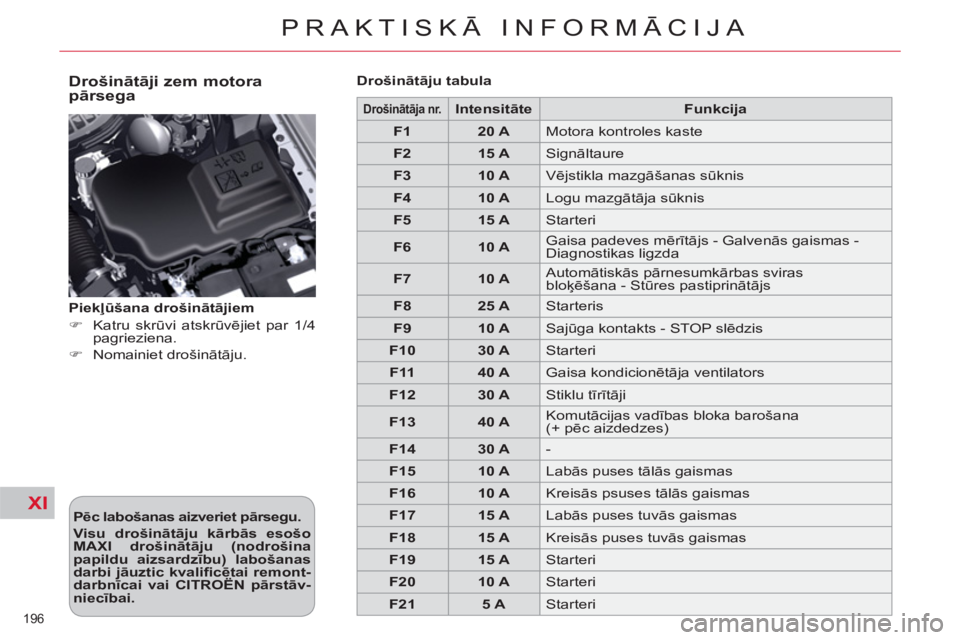

Page 198 of 340
XI
196
PRAKTISKĀ INFORMĀCIJA
Drošinātāji zem motora
pārsega
Pēc labošanas aizveriet pārsegu.
Visu drošinātāju kārbās esošo
MAXI drošinātāju (nodrošina
papildu aizsardzību) labošanas
darbi jāuztic kvalifi cētai remont-
darbnīcai vai CITROËN pārstāv-
niecībai.
Piekļūšana drošinātājiem
)
Katru skrūvi atskrūvējiet par 1/4
pagrieziena.
)
Nomainiet drošinātāju.
Drošinātāju tabula
Drošinātāja nr.
Intensitāte
Funkcija
F1
20 A
Motora kontroles kaste
F2
15 A
Signāltaure
F3
10 A
Vējstikla mazgāšanas sūknis
F4
10 A
Logu mazgātāja sūknis
F5
15 A
Starteri
F6
10 A
Gaisa padeves mērītājs - Galvenās gaismas -
Diagnostikas ligzda
F7
10 A
Automātiskās pārnesumkārbas sviras
bloķēšana - Stūres pastiprinātājs
F8
25 A
Starteris
F9
10 A
Sajūga kontakts - STOP slēdzis
F10
30 A
Starteri
F11
40 A
Gaisa kondicionētāja ventilators
F12
30 A
Stiklu tīrītāji
F13
40 A
Komutācijas vadības bloka barošana
(+ pēc aizdedzes)
F14
30 A
-
F15
10 A
Labās puses tālās gaismas
F16
10 A
Kreisās psuses tālās gaismas
F17
15 A
Labās puses tuvās gaismas
F18
15 A
Kreisās puses tuvās gaismas
F19
1
5 A
Starteri
F20
10 A
Starteri
F21
5 A
Starteri

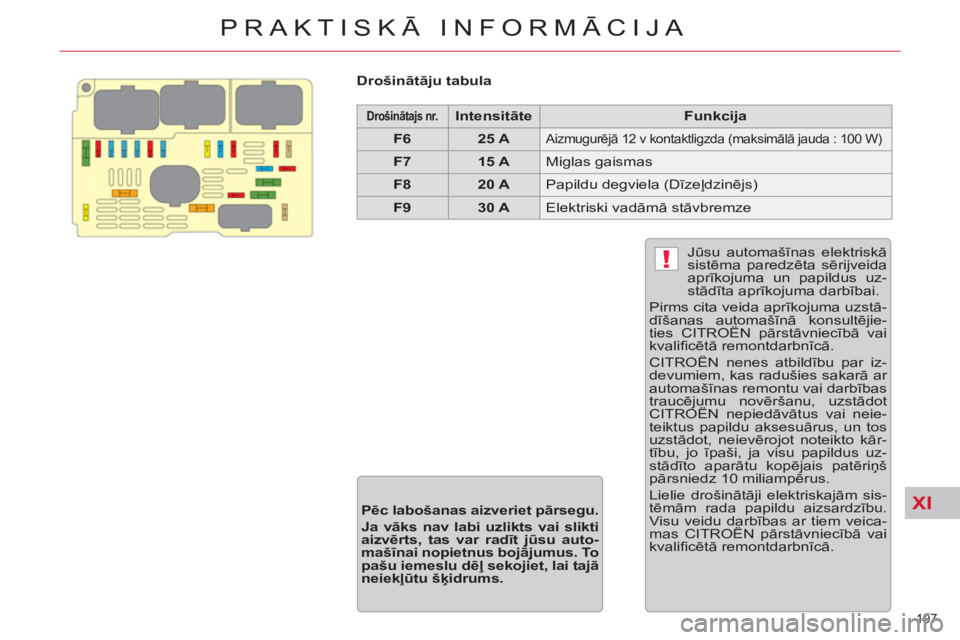

Page 199 of 340
XI
!
197
PRAKTISKĀ INFORMĀCIJA
Drošinātāju tabula
Drošinātajs nr.
Intensitāte
Funkcija
F6
25 A
Aizmugurējā 12 v kontaktligzda (maksimālā jauda : 100 W)
F7
15 A
Miglas gaismas
F8
20 A
Papildu degviela (Dīzeļdzinējs)
F9
30 A
Elektriski vadāmā stāvbremze
Jūsu automašīnas elektriskā
sistēma paredzēta sērijveida
aprīkojuma un papildus uz-
stādīta aprīkojuma darbībai.
Pirms cita veida aprīkojuma uzstā-
dīšanas automašīnā konsultējie-
ties CITROËN pārstāvniecībā vai
kvalifi cētā remontdarbnīcā.
CITROËN nenes atbildību par iz-
devumiem, kas radušies sakarā ar
automašīnas remontu vai darb
ības
traucējumu novēršanu, uzstādot
CITROËN nepiedāvātus vai neie-
teiktus papildu aksesuārus, un tos
uzstādot, neievērojot noteikto kār-
tību, jo īpaši, ja visu papildus uz-
stādīto aparātu kopējais patēriņš
pārsniedz 10 miliampērus.
Lielie drošinātāji elektriskajām sis-
tēmām rada papildu aizsardzību.
Visu veidu darbības ar tiem veica-
mas CITROËN pārstāvniecībā vai
kvalifi cētā remontdarbnīcā.
Pēc labošanas aizveriet pārsegu.
Ja vāks nav labi uzlikts vai slikti
aizvērts, tas var radī
t jūsu auto-
mašīnai nopietnus bojājumus. To
pašu iemeslu dēļ sekojiet, lai tajā
neiekļūtu šķidrums.

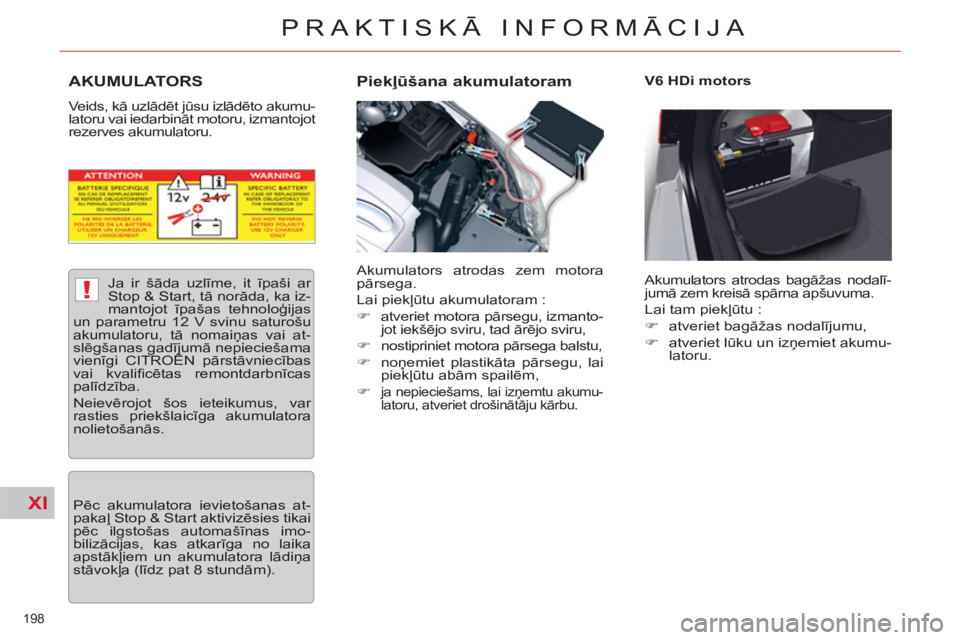

Page 200 of 340
XI
!
198
PRAKTISKĀ INFORMĀCIJA
AKUMULATORS
Veids, kā uzlādēt jūsu izlādēto akumu-
latoru vai iedarbināt motoru, izmantojot
rezerves akumulatoru.
Piekļūšana akumulatoram
V6 HDi motors
Akumulators atrodas zem motora
pārsega.
Lai piekļūtu akumulatoram :
)
atveriet motora pārsegu, izmanto-
jot iekšējo sviru, tad ārējo sviru,
)
nostipriniet motora pārsega balstu,
)
noņemiet plastikāta pārsegu, lai
piekļūtu abām spailēm,
)
ja nepieciešams, lai izņemtu akumu-
latoru, atveriet drošinātāju kārbu.
Akumulators atrodas bagāžas nodalī-
jumā zem kreisā spārna apšuvuma.
Lai tam piekļūtu :
)
atveriet bagāžas nodalījumu,
)
atveriet lūku un izņemiet akumu-
latoru.
Ja ir šāda uzlīme, it īpaši ar
Stop & Start, tā norāda, ka iz-
mantojot īpašas tehnoloģijas
un parametru 12 V svinu saturošu
akumulatoru, tā nomaiņas vai at-
slēgšanas gadījumā nepieciešama
vienīgi CITROËN pārstāvniecības
vai kvalifi cētas remontdarbnīcas
palīdzība.
Neievērojot šos ieteikumus, var
rasties priekšlaicīga akumulatora
nolietošanās.
Pēc akumulatora ievietošanas at-
pakaļ Stop & Start aktiviz
ēsies tikai
pēc ilgstošas automašīnas imo-
bilizācijas, kas atkarīga no laika
apstākļiem un akumulatora lādiņa
stāvokļa (līdz pat 8 stundām).
