CITROEN DS3 2013 Manual do condutor (in Portuguese)

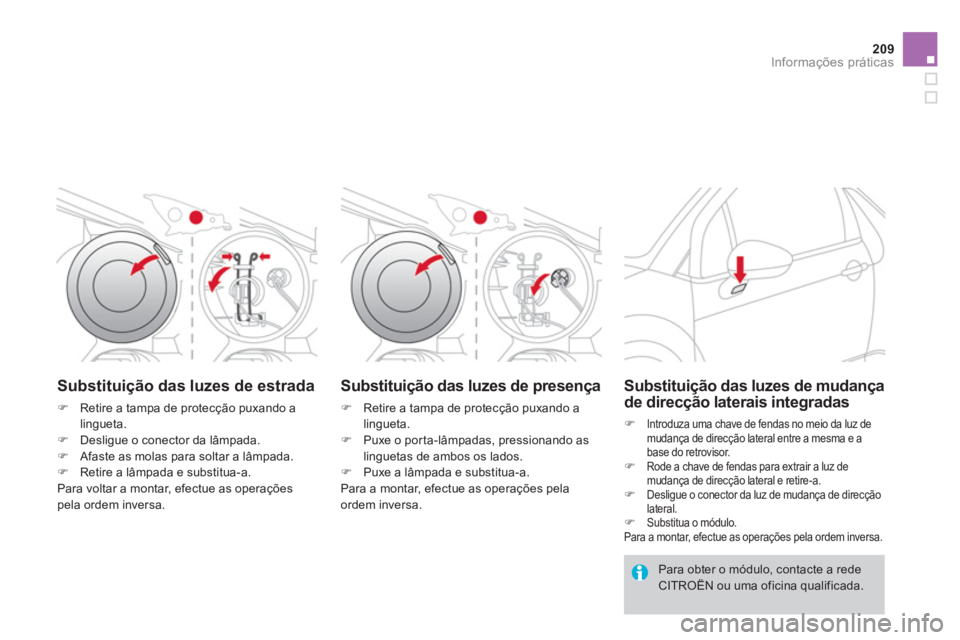

209Informações práticas
Substituição das luzes de estrada
)Retire a tampa de protecção puxando a
lingueta. )Desligue o conector da lâmpada.)Afaste as molas para soltar a lâmpada. )Retire a lâmpada e substitua-a.
Para voltar a montar, efectue as operações pela ordem inversa.
Substituição das luzes de presença
)
Retire a tampa de protecção puxando a lingueta.)
Puxe o por ta-lâmpadas, pressionando aslinguetas de ambos os lados.)
Puxe a lâmpada e substitua-a.
Para a montar, efectue as operações pelaordem inversa.

Substituição das luzes de mudança de direcção laterais integradas
)
Introduza uma chave de fendas no meio da luz demudança de direcção lateral entre a mesma e abase do retrovisor.)
Rode a chave de fendas para extrair a luz de
mudança de direcção lateral e retire-a.
) Desligue o conector da luz de mudança de direcçãolateral.)
Substitua o módulo.
Para a montar, efectue as operações pela ordem inversa.

Para obter o módulo, contacte a rede CITROËN ou uma oficina qualificada.

Para obter o módulo, contacte a redeCITROËN ou uma oficina qualificada. Em caso de dificuldade para a substituição destas lâmpadas, também poderá consultar a rede CITROËN ou uma oficina qualificada.

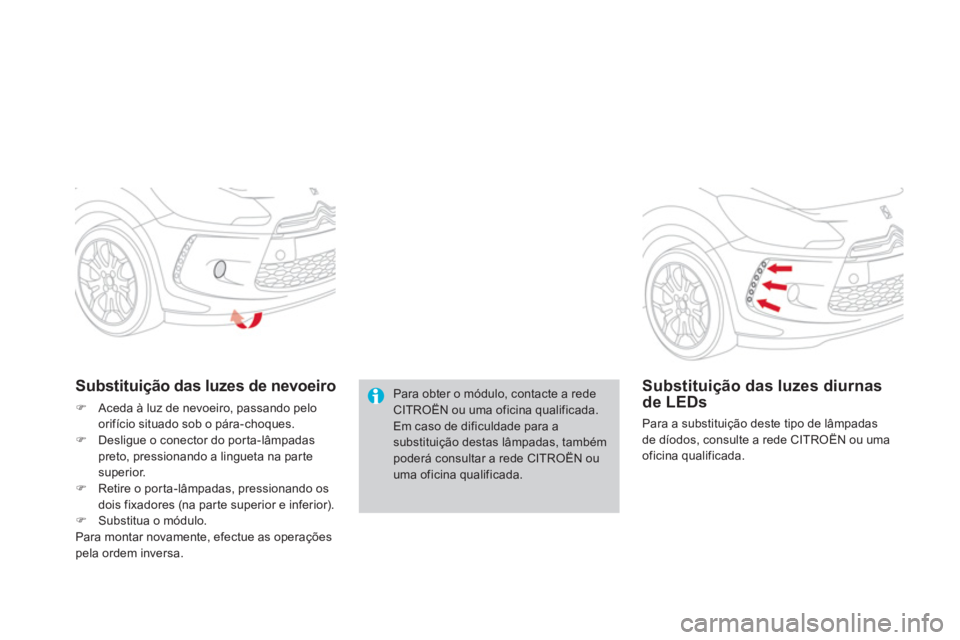

Substituição das luzes de nevoeiro
)Aceda à luz de nevoeiro, passando pelo
orifício situado sob o pára-choques.
)Desligue o conector do por ta-lâmpadaspreto, pressionando a lingueta na par te
superior.
)Retire o porta-lâmpadas, pressionando os
dois fixadores (na par te superior e inferior).)Substitua o módulo.
Para montar novamente, efectue as operações pela ordem inversa.
Substituição das luzes diurnasde LEDs
Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede CITROËN ou uma
oficina qualificada.

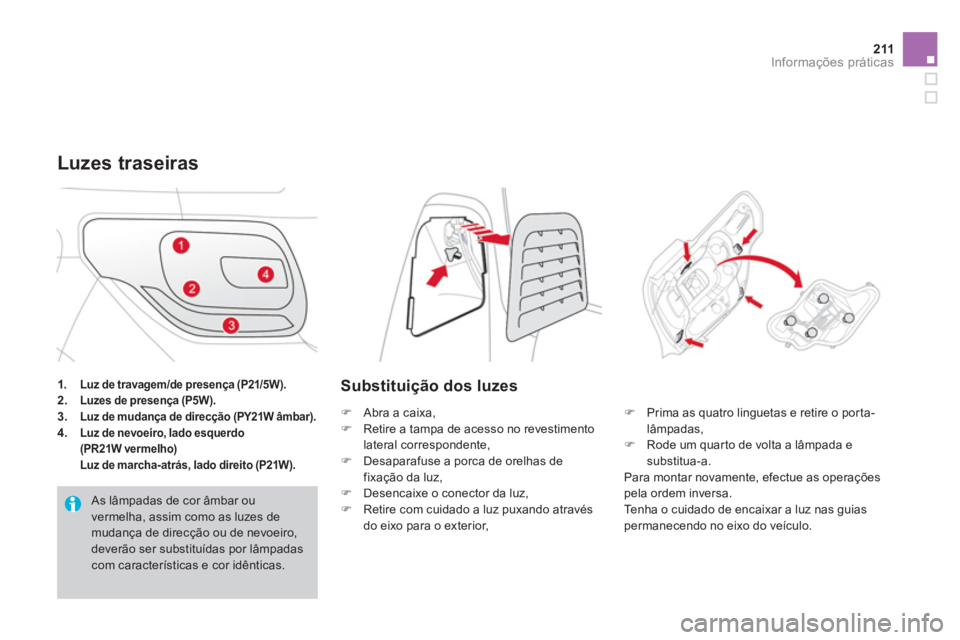

211Informações práticas
1.Luz de travagem/de presença (P21/5W).2.Luzes de presença (P5W).3.Luz de mudança de direcção (PY21W âmbar).
4.Luz de nevoeiro, lado esquerdo (PR21W vermelho)Luz de marcha-atrás, lado direito (P21W).
Luzes traseiras
As lâmpadas de cor âmbar ouvermelha, assim como as luzes de mudança de direcção ou de nevoeiro,deverão ser substituídas por lâmpadas com características e cor idênticas.
Substituição dos luzes
) Abra a caixa,)
Retire a tampa de acesso no revestimento lateral correspondente,)
Desaparafuse a porca de orelhas de fixação da luz, )
Desencaixe o conector da luz,)
Retire com cuidado a luz puxando através
do eixo para o exterior,
) Prima as quatro linguetas e retire o por ta-
lâmpadas,
) Rode um quarto de volta a lâmpada esubstitua-a.
Para montar novamente, efectue as operações pela ordem inversa.
Tenha o cuidado de encaixar a luz nas guias
permanecendo no eixo do veículo.

Substituição das luzes da chapa
de matrícula (W5W)
)Insira uma chave de parafusos num dos
orifícios exteriores da par te transparente.
)Empurre para fora para desencaixar. )Retire a parte transparente.)Retire a lâmpada e substitua-a.


Substituir a terceira luz
de travagem (4 lâmpadas W5W)
) Abra a mala. )Retire os dois obturadores Asituados no forro.A)
Empurre pelo eixo sobre o corpo da luz, efectuando um movimento de alavanca com
duas chaves de parafusos para a extrair para
o exterior. ) Desligue o conector e, se necessário, o tubodo lava-vidros da luz. )
Rode um quarto de volta o porta-lâmpadas correspondente à lâmpada com defeito. )
Puxe a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.


Substituir a terceira luz de stop(díodos)

Para a substituição deste tipo de luz de diodos, consulte a rede CITROËN ou uma oficina qualificada.

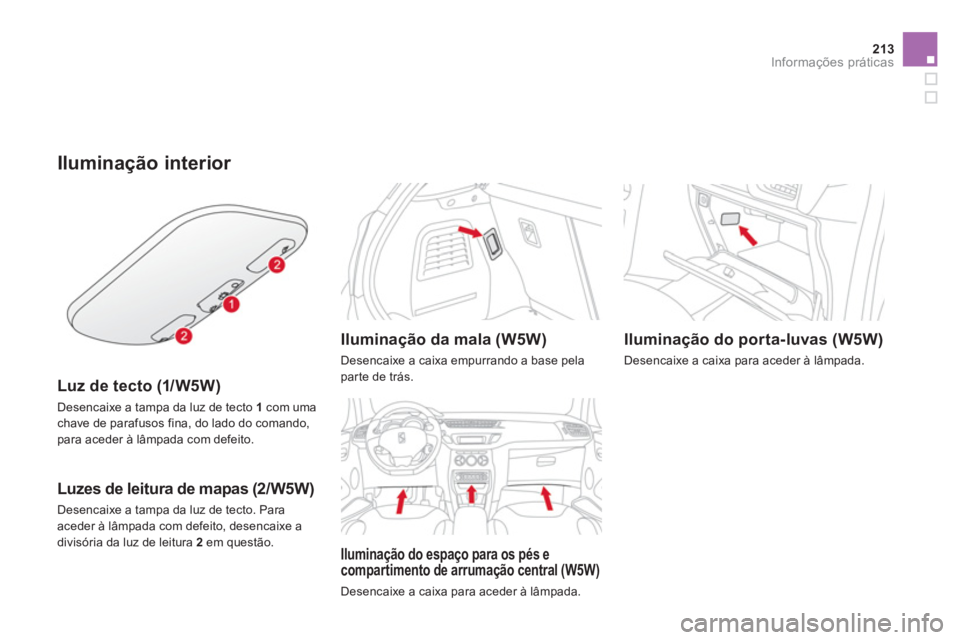

213Informações práticas
Iluminação interior

Luz de tecto (1/W5W)
Desencaixe a tampa da luz de tecto 1com umachave de parafusos fina, do lado do comando,para aceder à lâmpada com defeito.



Luzes de leitura de mapas (2/W5W)

Desencaixe a tampa da luz de tecto. Para
aceder à lâmpada com defeito, desencaixe a
divisória da luz de leitura 2em questão.
Iluminação da mala (W5W)
Desencaixe a caixa empurrando a base pelaparte de trás.
Iluminação do espaço para os pés ecompartimento de arrumação central (W5W)
Desencaixe a caixa para aceder à lâmpada.



Iluminação do porta-luvas (W5W)

Desencaixe a caixa para aceder à lâmpada.

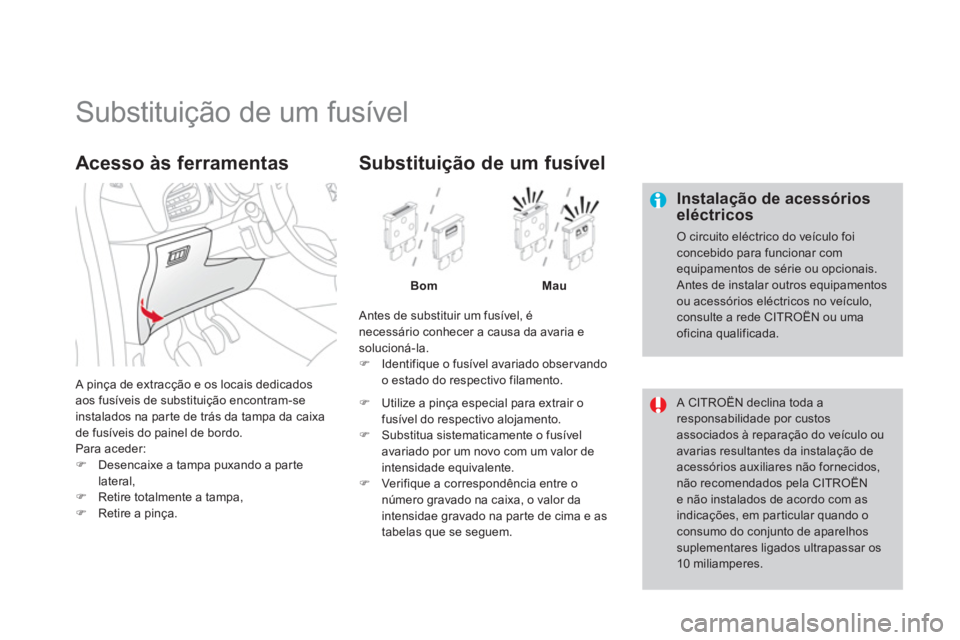

Substituição de um fusível


Instalação de acessórios eléctricos
O circuito eléctrico do veículo foiconcebido para funcionar com equipamentos de série ou opcionais.
Antes de instalar outros equipamentos ou acessórios eléctricos no veículo, consulte a rede CITROËN ou umaoficina qualificada.

A CITROËN declina toda aresponsabilidade por custos
associados à reparação do veículo ou avarias resultantes da instalação de acessórios auxiliares não fornecidos, não recomendados pela CITROËNe não instalados de acordo com as indicações, em par ticular quando o consumo do conjunto de aparelhos suplementares ligados ultrapassar os 10 miliamperes.
A pinça de extracção e os locais dedicados aos fusíveis de substituição encontram-se
instalados na parte de trás da tampa da caixa
de fusíveis do painel de bordo.
P
ara aceder: )Desencaixe a tampa puxando a par te lateral, )Retire totalmente a tampa, )Retire a pinça.
Acesso às ferramentas
Antes de substituir um fusível, é
necessário conhecer a causa da avaria e solucioná-la.) Identifique o fusível avariado observandoo estado do respectivo filamento.


Substituição de um fusível
BomMau
)
Utilize a pinça especial para extrair ofusível do respectivo alojamento.)
Substitua sistematicamente o fusível
avariado por um novo com um valor de
intensidade equivalente.) Ver ifique a correspondência entre o
número gravado na caixa, o valor da
intensidae gravado na parte de cima e as
tabelas que se seguem.

215
Informações práticas

Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).

Acesso aos fusíveis
)Ver o parágrafo "Acesso às ferramentas".

Tabela de fusíveis
Fusível N.°IntensidadeFunções
FH3
65 ACaixa de ser viço de reboque.
FH37
-Não utilizado.
FH3
820 A Amplificador Hi-Fi.
FH3
920 ABancos aquecidos.
FH40
40 ACaixa de ser viço de reboque.
Fusível N.°IntensidadeFunções
F115 ALimpa-vidros traseiro
F2-Não utilizado.
F
35 ACalculador dos airbags e pré-tensores pirotécnicos.
F410 A Ar condicionado, contactor de embraiagem, retrovisor electrocromado, bomba do filtro de par tículas (Diesel),
tomada de diagnóstico, debímetro de ar (Diesel).
F5
30 APlatina do elevador de vidros, comando do elevador de
vidros do passageiro, motor do elevador de vidros dianteiro.
F
630 AMotor do elevador de vidros do condutor.
F7 5
ALuz de tecto, iluminação do por ta-luvas.

Fusível N.°IntensidadeFunções
F
820 AEcrã multifunções, auto-rádio, rádio navegação, calculador alarme, sirene alarme.
F
930 ATomada de 12 V, alimentação de supor te navegação nómada.
F1
015 AComandos no volante.
F1
115 A Anti-roubo, tomada de diagnóstico, calculador da caixa de
velocidades automática.
F12 15
ASensor de chuva/luminosidade, caixa de serviço do reboque.
F1
35 AContactor de stop principal, caixa de ser viço do motor.
F1415 ACalculador de ajuda ao estacionamento, calculador dosairbags, quadro de bordo, ar condicionado automático,
USB Box, amplificador Hi-Fi.
F1
530 ATrancamento.
F16
-Não utilizado.
F1740 ADescongelamento do vidro traseiro e retrovisores exteriores.
S
H-Shunt PARC.

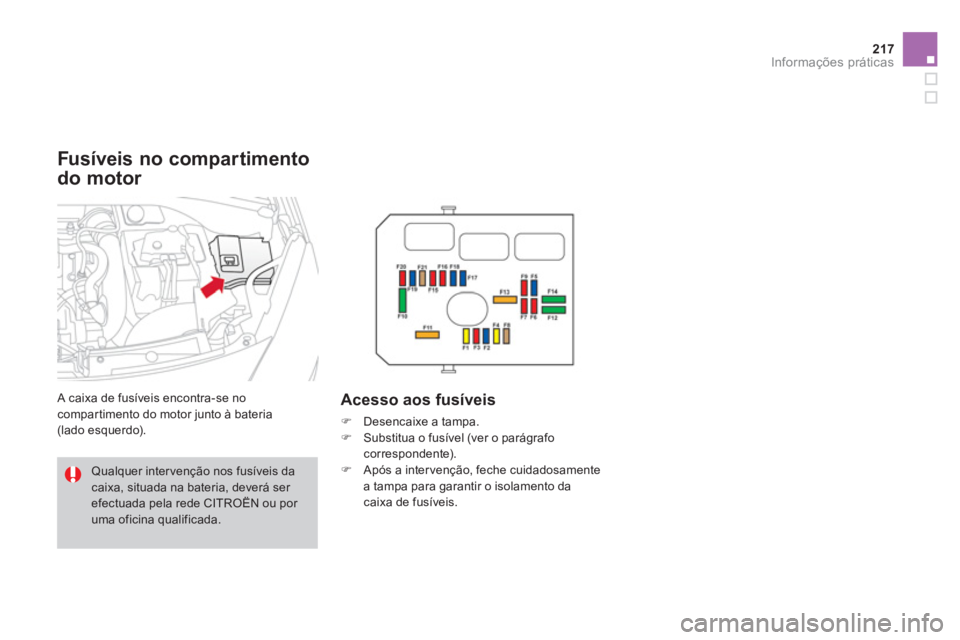

217Informações práticas

Fusíveis no compartimento
do motor
A caixa de fusíveis encontra-se no compartimento do motor junto à bateria
(lado esquerdo).
Acesso aos fusíveis
)
Desencaixe a tampa.
)
Substitua o fusível (ver o parágrafocorrespondente).)
Após a inter venção, feche cuidadosamente
a tampa para garantir o isolamento da caixa de fusíveis.

Qualquer inter venção nos fusíveis dacaixa, situada na bateria, deverá ser efectuada pela rede CITROËN ou por uma oficina qualificada.

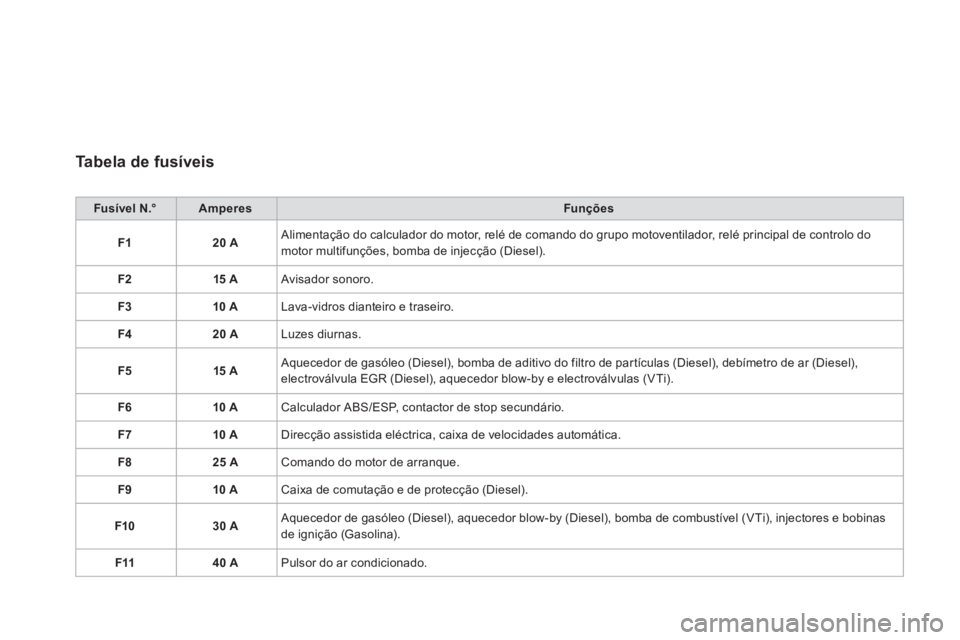

Tabela de fusíveis
Fusível N.°AmperesFunções
F120 A Alimentação do calculador do motor, relé de comando do grupo motoventilador, relé principal de controlo do
motor multifunções, bomba de injecção (Diesel).
F
215 A Avisador sonoro.
F
310 A Lava-vidros dianteiro e traseiro.
F420 A Luzes diurnas.
F
515 A Aquecedor de gasóleo (Diesel), bomba de aditivo do filtro de par tículas (Diesel), debímetro de ar (Diesel), electroválvula EGR (Diesel), aquecedor blow-by e electroválvulas (VTi).
F
610 A Calculador ABS/ESP, contactor de stop secundário.
F
710 A Direcção assistida eléctrica, caixa de velocidades automática.
F
825 A Comando do motor de arranque.
F9
10 A Caixa de comutação e de protecção (Diesel).
F10
30 A Aquecedor de gasóleo (Diesel), aquecedor blow-by (Diesel), bomba de combustível (VTi), injectores e bobinas
de ignição (Gasolina).
F1140 A Pulsor do ar condicionado.
