199Informações práticas

Controlo de pressão/Enchimento ocasional


Pode utilizar igualmente o compressor, sem
injecção de produto para:


-
controlar ou encher ocasionalmente ospneus,

- encher outros acessórios (bolas, pneus de
bicicletas...).
)
Ligue a tomada eléctrica do compressor à
tomada 12 V do veículo.) Ligue o veículo e deixe o motor emfuncionamento.
)
Ajuste a pressão do compressor (paraencher: interruptor B
na posição "I"
; para esvaziar: interruptor Bna posição "O"e
pressão no botão C ), em conformidadecom a etiqueta de pressão dos pneus do
veículo ou do acessório. ) Retire o kit e, em seguida, arrume-o.
)Rode o selector Apara aposição "Enchimento". )Desenrole completamente o
tubo preto H .)Ligue o tubo preto à válvula da roda ou doacessório.
Se necessário, monte previamente uma
das pontas
fornecidas com o kit.

Substituição de uma roda Modo de execução de substituição de uma roda com defeito pela roda sobresselente utilizando as ferramentas fornecidas com o veículo.

As ferramentas estão instaladas na mala sob asuperfície inferior.
Para aceder: )abra a mala,)retire o tapete da mala, puxando a correiapara cima, )retire o compartimento de arrumação em polistireno,)desencaixe e retire a caixa de supor te com as ferramentas.
Acesso às ferramentas


Lista das ferramentas

Todas estas ferramentas são específicas para
o seu veículo. Não as utilize para outros fins.
Roda com tampão
Aquando da desmontagem da roda,liberte previamente o tampão com a chavede desmontagem de rodas 1
puxando ao nível de passagem da válvula. Aquando da montagem da roda
, monte novamente o tampão começando por colocar o seu entalheem frente à válvula e prima a suasuperfície com a palma da mão.

3.Ferramenta "tampões" de parafusos.
Permite retirar os protectores (tampões)
dos parafusos das rodas em alumínio.
4. Casquilho para parafuso anti-roubo (situado no porta-luvas).
Permite a adaptação da chave de rodasaos parafusos especiais "anti-roubo" (se fizer par te do equipamento do seu veículo).
1
.Chave de desmontagem de rodas.
Permite retirar o tampão e os parafusos de
fixação da roda.2. Macaco com manivela integrada.
Permite elevar o veículo.

201Informações práticas
A roda sobresselente encontra-se instalada namala sob o piso.
Consoante o destino, tem à sua disposição
uma roda sobresselente de utilização
temporária ou um kit de desempana
gemprovisória de pneus.
Para aceder à roda, consulte o parágrafo
"Acesso às ferramentas" da página anterior.

Acesso à roda sobresselente
Fixação da roda sobresselente de utilização temporária
Se o seu veículo se encontrar equipado com rodas de alumínio, é normalconstatar, aquando do aper to dosparafusos ao montar a roda, que asanilhas não estão em contacto coma roda sobresselente de utilizaçãotemporária. A fixação da roda éefectuada através do apoio cónico de cada parafuso.


Retirar a roda
)
Desaparafuse o parafuso central amarelo.)
Erga a roda sobresselente na sua direcção pela par te de trás. )
Retire a roda da mala.

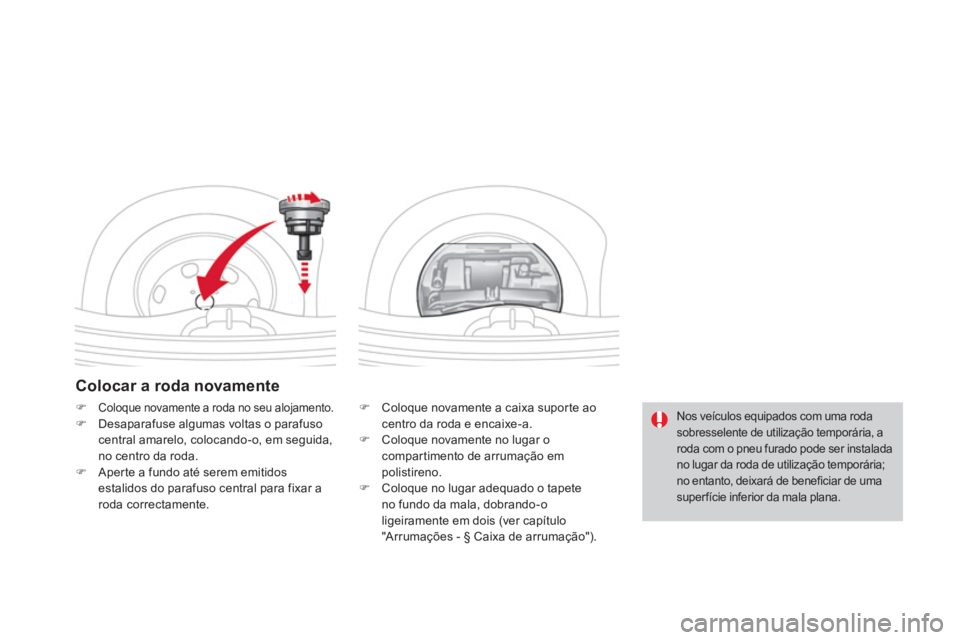

Colocar a roda novamente
) Coloque novamente a caixa suporte aocentro da roda e encaixe-a. )
Coloque novamente no lugar ocompartimento de arrumação em polistireno.)
Coloque no lugar adequado o tapete
no fundo da mala, dobrando-o ligeiramente em dois (ver capítulo"Arrumações - § Caixa de arrumação").
)Coloque novamente a roda no seu alojamento. )Desaparafuse algumas voltas o parafuso central amarelo, colocando-o, em seguida,no centro da roda. )Aper te a fundo até serem emitidos
estalidos do parafuso central para fixar a roda correctamente.

Nos veículos equipados com uma rodasobresselente de utilização temporária, aroda com o pneu furado pode ser instalada no lugar da roda de utilização temporária; no entanto, deixará de beneficiar de umasuperfície inferior da mala plana.

Informações práticas

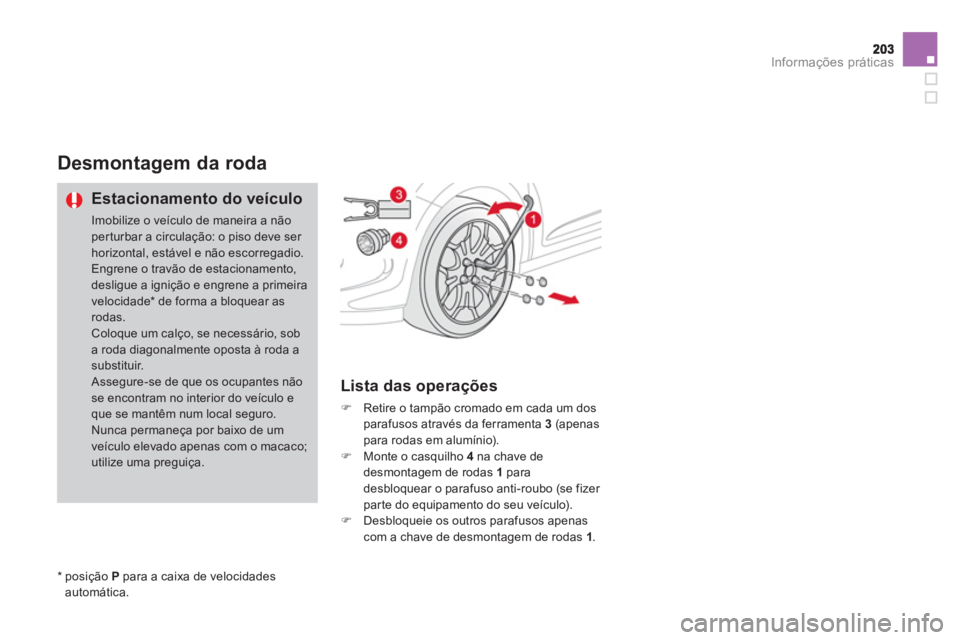

Desmontagem da roda

Estacionamento do veículo

Imobilize o veículo de maneira a não perturbar a circulação: o piso deve ser horizontal, estável e não escorregadio.
Engrene o travão de estacionamento,desligue a ignição e engrene a primeiravelocidade * de forma a bloquear asrodas.
Coloque um calço, se necessário, soba roda diagonalmente oposta à roda asubstituir. Assegure-se de que os ocupantes nãose encontram no interior do veículo eque se mantêm num local seguro.
Nunca permaneça por baixo de um veículo elevado apenas com o macaco; utilize uma preguiça.
Lista das operações
)
Retire o tampão cromado em cada um dos
parafusos através da ferramenta 3 (apenas
para rodas em alumínio). ) Monte o casquilho 4
na chave de desmontagem de rodas 1
para
desbloquear o parafuso anti-roubo (se fizer
par te do equipamento do seu veículo). ) Desbloqueie os outros parafusos apenas com a chave de desmontagem de rodas 1.

*
posição
Ppara a caixa de velocidades automática.

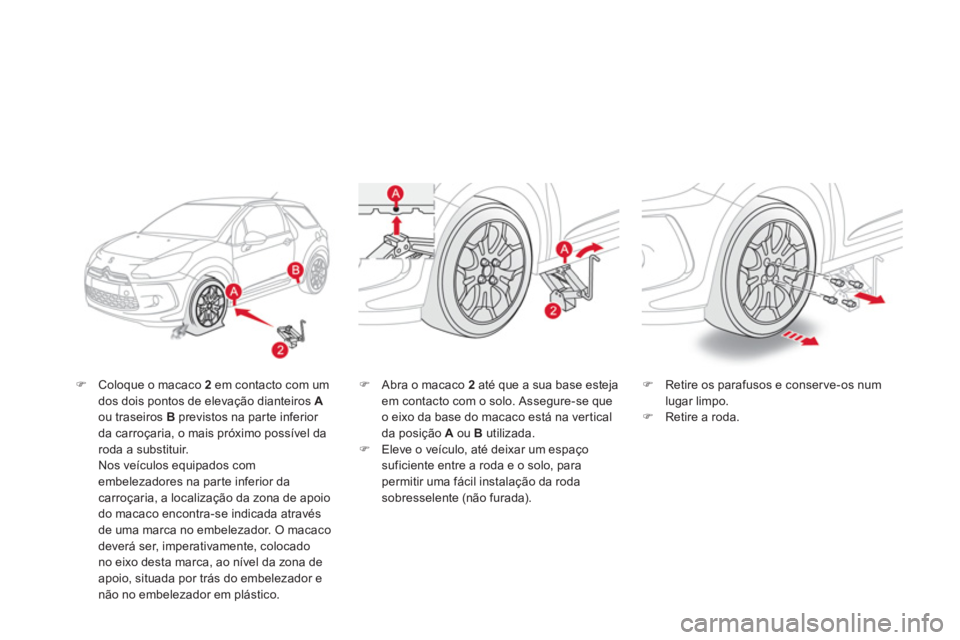

)Coloque o macaco 2 em contacto com umdos dois pontos de elevação dianteiros Aou traseiros Bprevistos na parte inferior
da carroçaria, o mais próximo possível da roda a substituir.
Nos veículos equipados com
embelezadores na par te inferior da
carroçaria, a localização da zona de apoiodo macaco encontra-se indicada através
de uma marca no embelezador. O macaco
deverá ser, imperativamente, colocado
no eixo desta marca, ao nível da zona de apoio, situada por trás do embelezador enão no embelezador em plástico.
)Retire os parafusos e conser ve-os numlugar limpo.)Retire a roda.


)
Abra o macaco 2
até que a sua base esteja em contacto com o solo. Assegure-se queo eixo da base do macaco está na vertical
da posição A
ou Butilizada. )
Eleve o veículo, até deixar um espaço suficiente entre a roda e o solo, para
permitir uma fácil instalação da roda
sobresselente (não furada).

205
Informações práticas

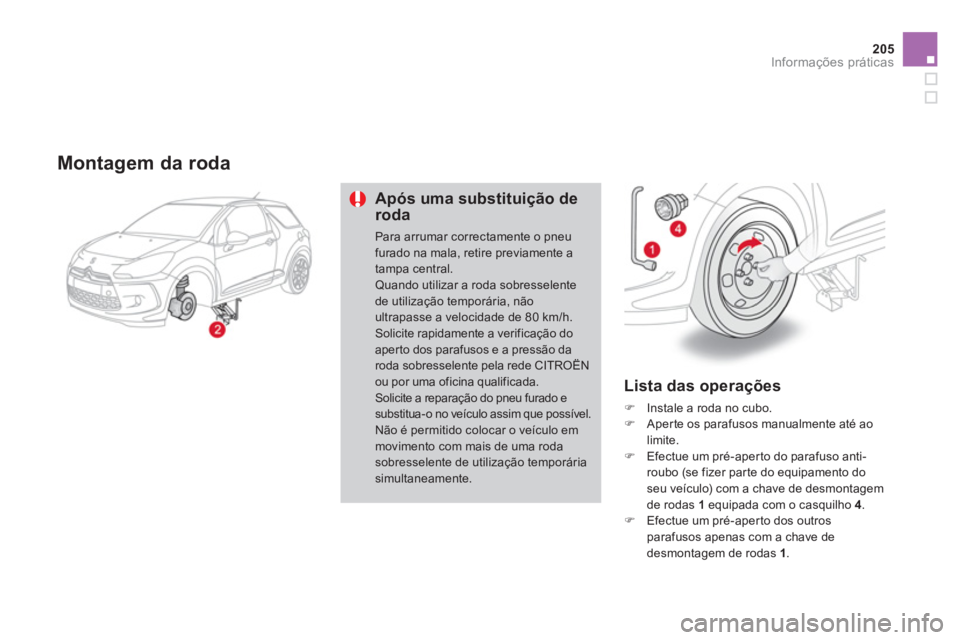

Montagem da roda
Após uma substituição de roda
Para arrumar correctamente o pneufurado na mala, retire previamente a tampa central. Quando utilizar a roda sobresselente de utilização temporária, nãoultrapasse a velocidade de 80 km/h. Solicite rapidamente a verificação do aperto dos parafusos e a pressão da roda sobresselente pela rede CITROËNou por uma oficina qualificada. Solicite a reparação do pneu furado e substitua-o no veículo assim que possível.Não é permitido colocar o veículo emmovimento com mais de uma roda sobresselente de utilização temporáriasimultaneamente.


Lista das operações
)
Instale a roda no cubo.)
Aperte os parafusos manualmente até ao
limit
e.) Efectue um pré-aper to do parafuso anti-
roubo (se fizer parte do equipamento doseu veículo) com a chave de desmontagemde rodas 1 equipada com o casquilho 4.)
Efectue um pré-aper to dos outros parafusos apenas com a chave de
desmontagem de rodas 1.

)Baixe totalmente o veículo. )Dobre o macaco 2 e retire-o. )
Bloqueie o parafuso anti-roubo (se fizer
par te do equipamento do seu veículo)com a chave de rodas 1 equipada com o casquilho 4.)
Bloqueie os outros parafusos apenas com
a chave de desmontagem de rodas 1 . )
Coloque novamente os tampões cromados em cada um dos parafusos (com rodas em
alumínio apenas). ) Arrume as ferramentas na caixa desuporte.



Pneus R ACING

Utilização em condições de
Inverno
A utilização dos pneus 215/40 R18 89Wmontados de origem não é conveniente em situações de Inverno severo. A CITROËN
recomenda-lhe que utilize em períodos de
grande frio pneus de inverno adequados.
Se pretender equipar o seu veículo com correntes de neve ou revestimento antiderrapante, consulte a rede CITROËN para conhecer os modelos preconizados a montar no seu veículo.

207
Informações práticas











Substituir uma lâmpada
As luzes encontram-se equipadas com vidros em policarbonato, revestidos por um verniz protector:)não as limpe com um pano seco ou abrasivo, nem com um detergente ou solvente,)
utilize uma esponja e água com sabão,)
ao utilizar a lavagem de alta pressão em sujidade persistente, não aponte a lança de maneira persistente para os faróis, as luzes e os seus contornos para evitar deteriorar o respectivo verniz e a junta de estanqueidade.
)Não toque directamente nalâmpada com os dedos, utilize panos que não liber tem pêlos. A substituição de uma lâmpada deve ser efectuada com a luz desligada há alguns minutos (risco de queimadura grave).É obrigatório utilizar apenas lâmpadas do tipo anti-ultravioletas (UV), para nãodanificar as luzes.Substitua sistematicamente uma lâmpada com defeito por uma lâmpadanova com a mesma referência e características.


Luzes dianteiras
1.Luzes de mudança de direcção(PY21W, âmbar).2.Luzes de presença (W5W).3.Luzes de estrada (H1- 55W).4.Luzes de cruzamento (H7-55W).5. Luzes de nevoeiro (PSX24W).6.Luzes diurnas de LEDs (diodos).

Substituição das luzes
de mudança de direcção
Ao montar novamente, feche cuidadosamente a tampa de protecçãopara garantir a estanqueidade da luz.


As lâmpadas de cor âmbar, tais comoas luzes de mudança de direcção,devem ser substituídas por lâmpadasde características e cor idênticas.
Um funcionamento intermitentemuito rápido do avisador das luzesde mudança de direcção (direita ouesquerda) indica a avaria de uma daslâmpadas do lado correspondente.
)Rode um quarto de volta o porta-lâmpadase retire-o.)Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
Substituição das lâmpadas das luzes de cruzamento
)Retire a tampa de protecção puxando a
lingueta. )Desligue o conector da lâmpada.)Afaste as molas para liber tar a lâmpada. )Retire a lâmpada e substitua-a.
Para proceder à montagem, efectue estas
operações pela ordem inversa.
