CITROEN DS3 2015 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

219
DS3_el_Chap10_info-pratiques_ed01-2014

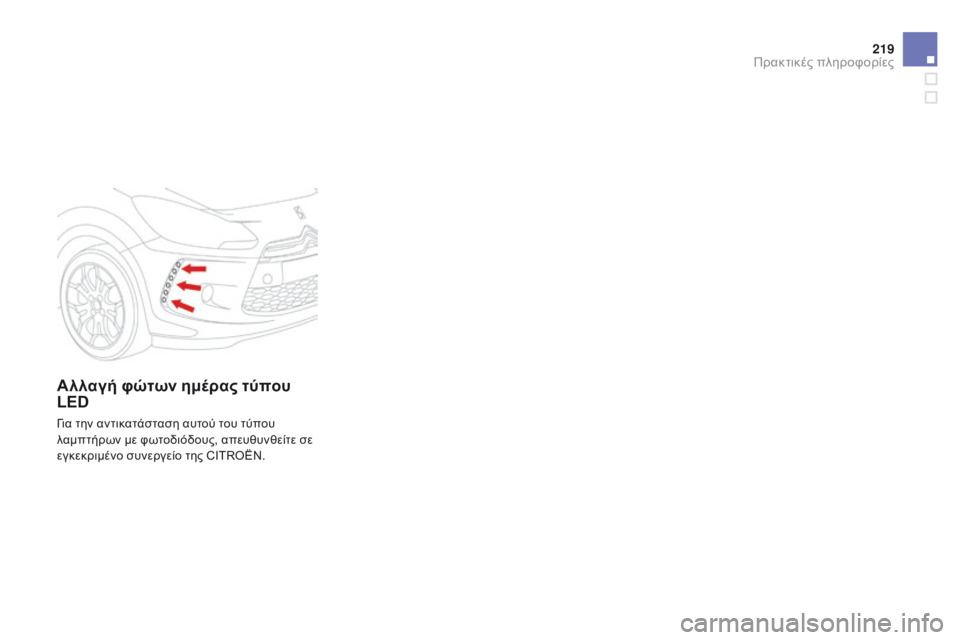

Αλλαγή φώτων ημέρας τύπου
LED
Για την αντικατάσταση αυτού του τύπου
λαμπτήρων με φωτοδιόδους, απευθυνθείτε σε
εγκεκριμένο συνεργείο της CITROËN.
Πρακτικές πληροφορίες

DS3_el_Chap10_info-pratiques_ed01-2014
1. Φώτα φρένων / θέσης (μικρά) (P 21/5 W).
2. Μικρά φώτα (P5W).
3.
Φ

λας (PY21W κίτρινο)
4.
Φ

ως ομίχλης, αριστερής πλευράς
(PR 21W )
Φ

ως όπισθεν, δεξιάς πλευράς (P21W).

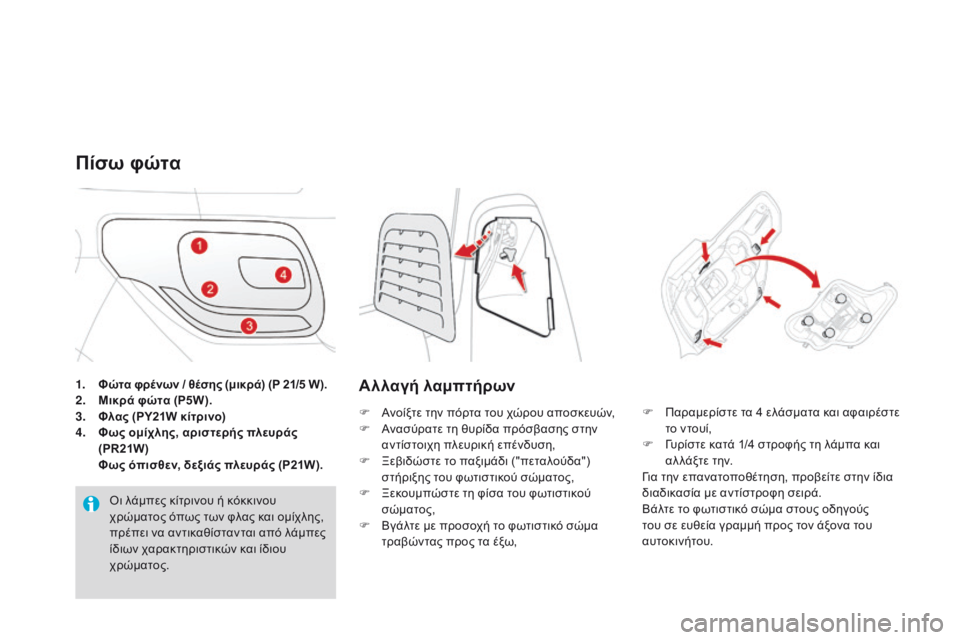

Πίσω φώτα
Οι λάμπες κίτρινου ή κόκκινου
χρώματος όπως των φλας και ομίχλης,
πρέπει να αντικαθίστανται από λάμπες
ίδιων χαρακτηριστικών και ίδιου
χρώματος.
Α λλαγή λαμπτήρων
F Ανοίξτε την πόρτα του χώρου αποσκευών,
F Α νασύρατε τη θυρίδα πρόσβασης στην
αντίστοιχη πλευρική επένδυση,
F

Ξ
εβιδώστε το παξιμάδι ("πεταλούδα")
στήριξης του φωτιστικού σώματος,
F

Ξ
εκουμπώστε τη φίσα του φωτιστικού
σώματος,
F

Β
γάλτε με προσοχή το φωτιστικό σώμα
τραβώντας προς τα έξω, F
Π αραμερίστε τα 4 ελάσματα και αφαιρέστε
το ντουί,
F

Γ
υρίστε κατά 1/4 στροφής τη λάμπα και
αλ λάξτε την.
Για την επανατοποθέτηση, προβείτε στην ίδια
διαδικασία με αντίστροφη σειρά.
Βάλτε το φωτιστικό σώμα στους οδηγούς
του σε ευθεία γραμμή προς τον άξονα του
αυτοκινήτου.

221
DS3_el_Chap10_info-pratiques_ed01-2014
Αλλαγή λαμπτήρων φλας (4) και
ομίχλης ή όπισθεν (5)
F Περιστρέψτε κατά 1/4 της στροφής την λάμπα και αντικαταστήστε την.
Αλλαγή λαμπτήρων μικρών
φώτων και stop τύπου LED (δίοδοι)
Για την αντικατάσταση λάμπας τύπου διόδων,
συμβουλευθείτε εγκεκριμένο συνεργείο της
CITROËN.
Πίσω φώτα 3D
Πρόσβαση στις λάμπες
F Ανοίξτε την πόρτα του χώρου αποσκευών,
F Α νασύρατε τη θυρίδα πρόσβασης στην
αντίστοιχη πλευρική επένδυση,
F

Ξ
εβιδώστε το παξιμάδι ("πεταλούδα")
στήριξης του φωτιστικού σώματος,
F

Ξ
εκουμπώστε τη φίσα του φωτιστικού
σώματος,
F

Β
γάλτε με προσοχή το φωτιστικό σώμα
τραβώντας προς τα έξω,
Για την επανατοποθέτηση, προβείτε στην ίδια
διαδικασία με αντίστροφη σειρά.
Βάλτε το φωτιστικό σώμα στους οδηγούς του σε
ευθεία γραμμή προς τον άξονα του αυτοκινήτου.
1.
Μ

ικρά φώτα 3D LED (δίοδοι).
2. Φ
ώτα φρένων / θέσης (μικρά) LED
(δίοδοι).
3.
Π

λευρικά φώτα θέσης LED (δίοδοι).
4.
Φ

λας (PY21W κίτρινο)
5.
Φ

ως ομίχλης, αριστερής πλευράς
(H21W κόκκινο)
Φ

ως όπισθεν, δεξιάς πλευράς (H21W). Οι λάμπες κίτρινου ή κόκκινου
χρώματος όπως των φλας και ομίχλης,
πρέπει να αντικαθίστανται από λάμπες
ίδιων χαρακτηριστικών και ίδιου
χρώματος.
Πρακτικές πληροφορίες

DS3_el_Chap10_info-pratiques_ed01-2014

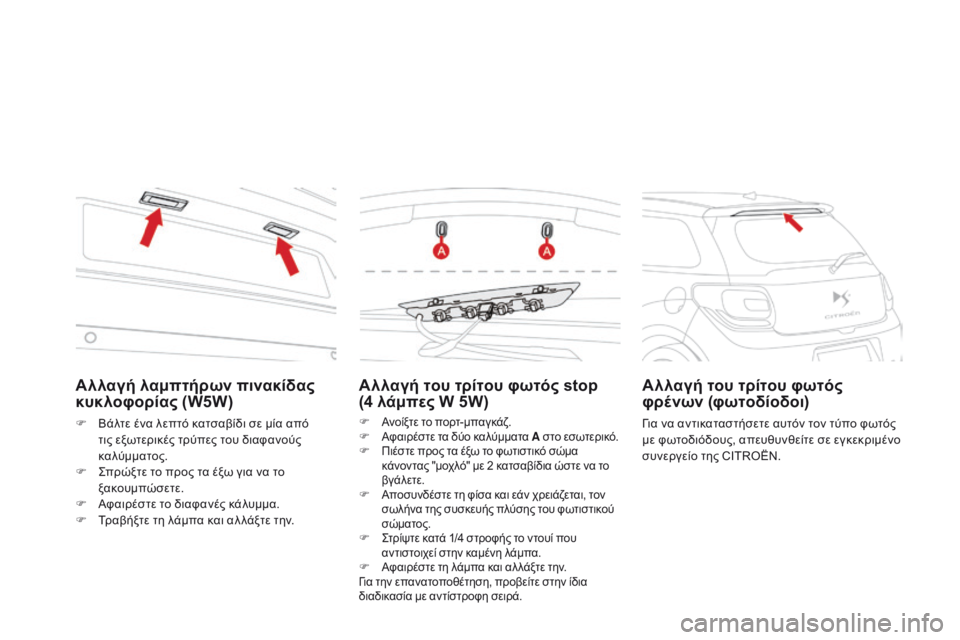

Αλλαγή του τρίτου φωτός stop
(4 λάμπες W 5W)
F Ανοίξτε το πορτ-μπαγκάζ.
F Αφαιρέστε τα δύο καλύμματα A στο εσωτερικό.
F
Π

ιέστε προς τα έξω το φωτιστικό σώμα
κάνοντας "μοχλό" με 2 κατσαβίδια ώστε να το
βγάλετε.
F
Α

ποσυνδέστε τη φίσα και εάν χρειάζεται, τον
σωλήνα της συσκευής πλύσης του φωτιστικού
σώματος.
F
Σ

τρίψτε κατά 1/4 στροφής το ντουί που
αντιστοιχεί στην καμένη λάμπα.
F
Α

φαιρέστε τη λάμπα και αλ λάξτε την.
Για την επανατοποθέτηση, προβείτε στην ίδια
διαδικασία με αντίστροφη σειρά.
Αλλαγή του τρίτου φωτός
φρένων (φωτοδίοδοι)
Για να αντικαταστήσετε αυτόν τον τύπο φωτός
με φωτοδιόδους, απευθυνθείτε σε εγκεκριμένο
συνεργείο της CITROËN.
Αλλαγή λαμπτήρων πινακίδας
κυκλοφορίας (W5W)
F Βάλτε ένα λεπτό κατσαβίδι σε μία από
τις εξωτερικές τρύπες του διαφανούς
καλύμματος.
F

Σ
πρώξτε το προς τα έξω για να το
ξακουμπώσετε.
F

Α
φαιρέστε το διαφανές κάλυμμα.
F

Τ
ραβήξτε τη λάμπα και αλ λάξτε την.

223
DS3_el_Chap10_info-pratiques_ed01-2014

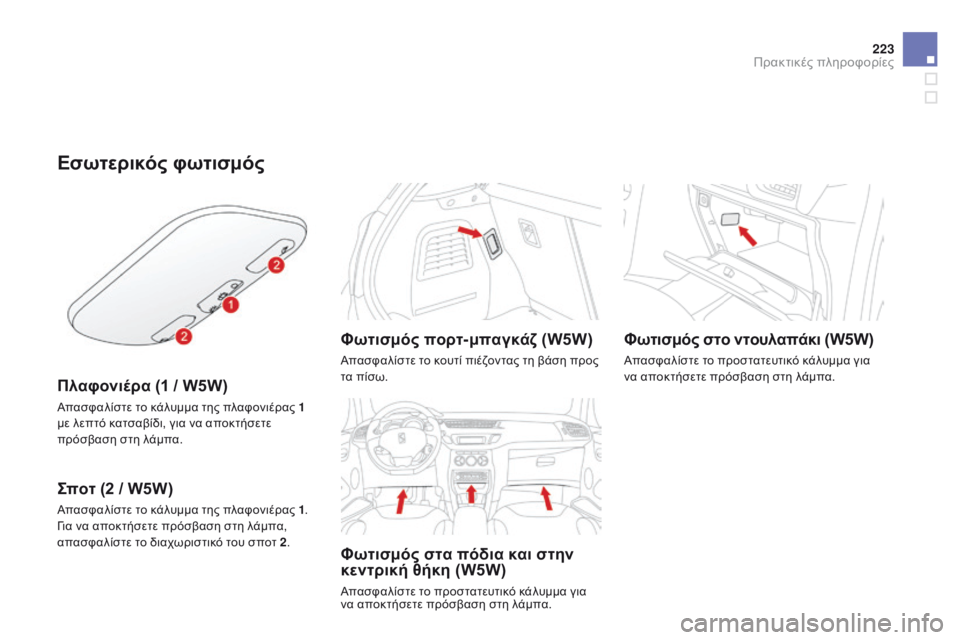

Εσωτερικός φωτισμός
Πλαφονιέρα (1 / W5W)
Απασφαλίστε το κάλυμμα της πλαφονιέρας 1
μ ε λεπτό κατσαβίδι, για να αποκτήσετε
πρόσβαση στη λάμπα.
Σποτ (2 / W5W)
Απασφαλίστε το κάλυμμα της πλαφονιέρας 1 .
Γ ια να αποκτήσετε πρόσβαση στη λάμπα,
απασφαλίστε το διαχωριστικό του σποτ 2 .
Φωτισμός πορτ-μπαγκάζ (W5W)
Απασφαλίστε το κουτί πιέζοντας τη βάση προς
τα πίσω.
Φωτισμός στα πόδια και στην
κεντρική θήκη (W5W)
Απασφαλίστε το προστατευτικό κάλυμμα για
να αποκτήσετε πρόσβαση στη λάμπα.
Φωτισμός στο ντουλαπάκι (W5W)
Απασφαλίστε το προστατευτικό κάλυμμα για
να αποκτήσετε πρόσβαση στη λάμπα.
Πρακτικές πληροφορίες

DS3_el_Chap10_info-pratiques_ed01-2014

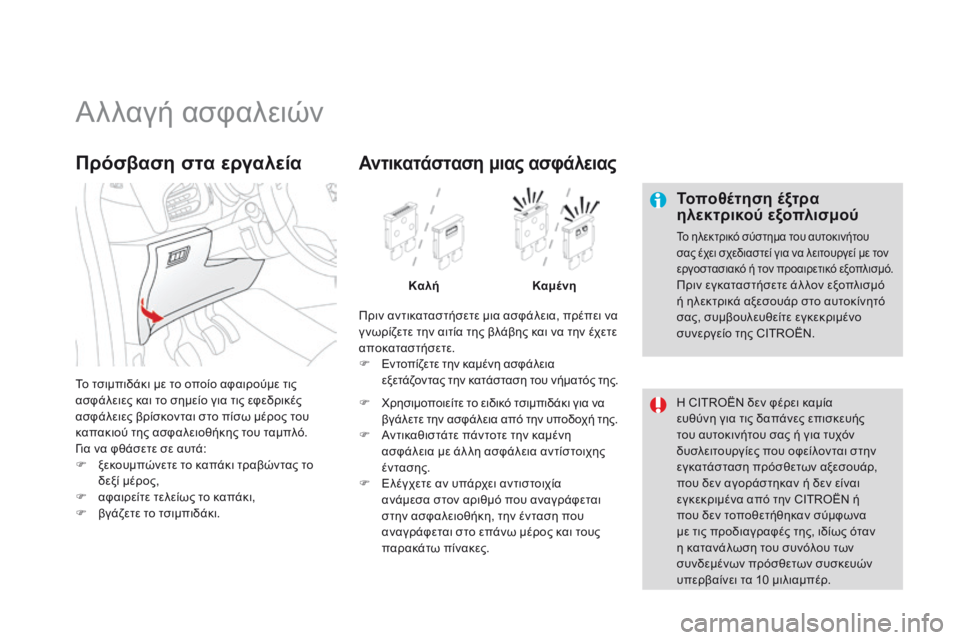

Αλλαγή ασφαλειών
Τοποθέτηση έξτρα
ηλεκτρικού εξοπλισμού
Το ηλεκτρικό σύστημα του αυτοκινήτου
σας έχει σχεδιαστεί για να λειτουργεί με τον
εργοστασιακό ή τον προαιρετικό εξοπλισμό.
Πριν εγκαταστήσετε άλ λον εξοπλισμό
ή ηλεκτρικά αξεσουάρ στο αυτοκίνητό
σας, συμβουλευθείτε εγκεκριμένο
συνεργείο της CITROËN.
Η CITROËN δεν φέρει καμία
ευθύνη για τις δαπάνες επισκευής
του αυτοκινήτου σας ή για τυχόν
δυσλειτουργίες που οφείλονται στην
εγκατάσταση πρόσθετων αξεσουάρ,
που δεν αγοράστηκαν ή δεν είναι
εγκεκριμένα από την CITROËN ή
που δεν τοποθετήθηκαν σύμφωνα
με τις προδιαγραφές της, ιδίως όταν
η κατανάλωση του συνόλου των
συνδεμένων πρόσθετων συσκευών
υπερβαίνει τα 10 μιλιαμπέρ.
Το τσιμπιδάκι με το οποίο αφαιρούμε τις
ασφάλειες και το σημείο για τις εφεδρικές
ασφάλειες βρίσκονται στο πίσω μέρος του
καπακιού της ασφαλειοθήκης του ταμπλό.
Για να φθάσετε σε αυτά:
F

ξ

εκουμπώνετε το καπάκι τραβώντας το
δεξί μέρος,
F

α

φαιρείτε τελείως το καπάκι,
F

β

γάζετε το τσιμπιδάκι.
Πρόσβαση στα εργαλεία
Πριν αντικαταστήσετε μια ασφάλεια, πρέπει να
γ νωρίζετε την αιτία της βλάβης και να την έχετε
αποκαταστήσετε.
F
Ε
ντοπίζετε την καμένη ασφάλεια
εξετάζοντας την κατάσταση του νήματός της.
Αντικατάσταση μιας ασφάλειας
Καλή Καμένη
F

Χ

ρησιμοποιείτε το ειδικό τσιμπιδάκι για να
βγάλετε την ασφάλεια από την υποδοχή της.
F

Α

ντικαθιστάτε πάντοτε την καμένη
ασφάλεια με άλ λη ασφάλεια αντίστοιχης
έντασης.
F

Ε

λέγχετε αν υπάρχει αντιστοιχία
ανάμεσα στον αριθμό που αναγράφεται
στην ασφαλειοθήκη, την ένταση που
αναγράφεται στο επάνω μέρος και τους
παρακάτω πίνακες.

225
DS3_el_Chap10_info-pratiques_ed01-2014

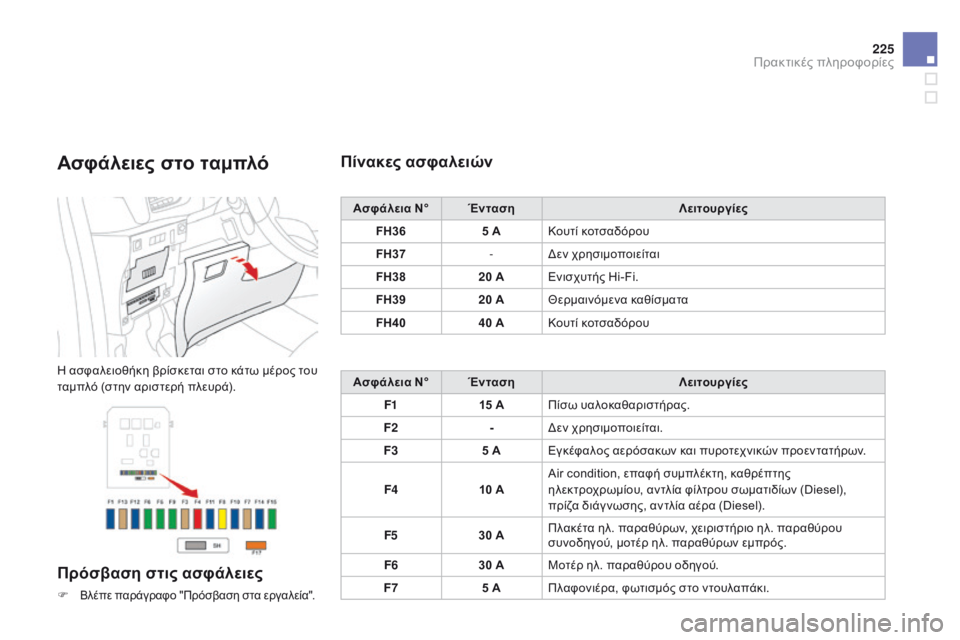

Ασφάλειες στο ταμπλό
Η ασφαλειοθήκη βρίσκεται στο κάτω μέρος του
ταμπλό (στην αριστερή πλευρά).
Πρόσβαση στις ασφάλειες
F Βλέπε παράγραφο "Πρόσβαση στα εργαλεία".
Πίνακες ασφαλειών
Ασφάλεια N°Ένταση Λειτουργίες
FH36 5 AΚουτί κοτσαδόρου
FH37 -Δεν χρησιμοποιείται
FH38 20 A Ενισχυτής Hi-Fi.
FH39 20 A Θερμαινόμενα καθίσματα
FH40 40 A Κουτί κοτσαδόρου
Ασφάλεια N° Ένταση Λειτουργίες
F1 15 AΠίσω υαλοκαθαριστήρας.
F2 -Δεν χρησιμοποιείται.
F3 5 AΕγκέφαλος αερόσακων και πυροτεχνικών προεντατήρων.
F4 10 AAir condition, επαφή συμπλέκτη, καθρέπτης
ηλεκτροχρωμίου, αντλία φίλτρου σωματιδίων (Diesel),
πρίζα διάγ νωσης, αντλία αέρα (Diesel).
F5 30 AΠλακέτα ηλ. παραθύρων, χειριστήριο ηλ. παραθύρου
συνοδηγού, μοτέρ ηλ. παραθύρων εμπρός.
F6 30 AΜοτέρ ηλ. παραθύρου οδηγού.
F7 5 AΠλαφονιέρα, φωτισμός στο ντουλαπάκι.
Πρακτικές πληροφορίες

DS3_el_Chap10_info-pratiques_ed01-2014
Ασφάλεια N°Ένταση Λειτουργίες
F8 20 AΟθόνη πολ λαπλών ενδείξεων, ηχοσύστημα, πλοήγηση,
εγκέφαλος συναγερμού, σειρήνα συναγερμού.
F9 30 AΠρίζα 12 V, τροφοδοσία βάσης περιφερειακής πλοήγησης.
F10 15 AΧειριστήρια στο τιμόνι
F11 15 AΔιακόπτης μηχανής, πρίζα διάγ νωσης, εγκέφαλος ΑΚΤ.
F12 15 AΑισθ. βροχής / φωτεινότητας, κουτί κοτσαδόρου.
F13 5 AΕπαφή στοπ, BSM.
F14 15 AΕγκέφαλος βοήθειας στο παρκάρισμα, εγκέφαλος airbags,
καντράν, air condition αυτόματο, USB box, ενισχυτής Hi-Fi.
F15 30 AΚλείδωμα.
F16 -Δεν χρησιμοποιείται.
F17 40 A
Αντίσταση ξεθαμπώματος πίσω τζαμιού και εξωτερικών καθρεφτών.
SH -Γέφυρα PARC.

227
DS3_el_Chap10_info-pratiques_ed01-2014

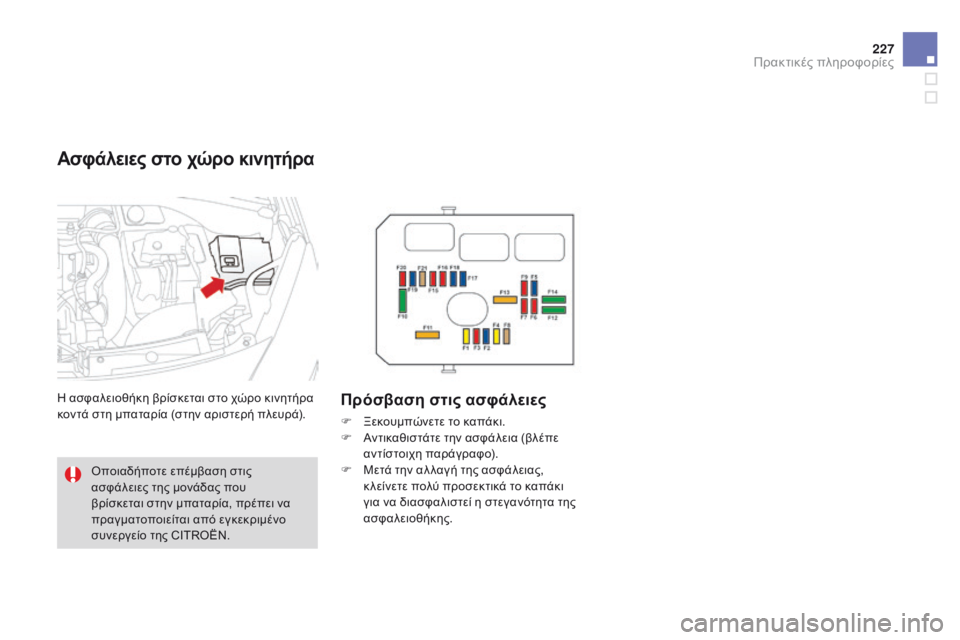

Ασφάλειες στο χώρο κινητήρα
Η ασφαλειοθήκη βρίσκεται στο χώρο κινητήρα
κοντά στη μπαταρία (στην αριστερή πλευρά).Πρόσβαση στις ασφάλειες
F Ξεκουμπώνετε το καπάκι.
F Α ντικαθιστάτε την ασφάλεια (βλέπε
αντίστοιχη παράγραφο).
F

Μ
ετά την αλ λαγή της ασφάλειας,
κ λείνετε πολύ προσεκτικά το καπάκι
για να διασφαλιστεί η στεγανότητα της
ασφαλειοθήκης.
Οποιαδήποτε επέμβαση στις
ασφάλειες της μονάδας που
βρίσκεται στην μπαταρία, πρέπει να
πραγματοποιείται από εγκεκριμένο
συνεργείο της CITROËN.
Πρακτικές πληροφορίες

DS3_el_Chap10_info-pratiques_ed01-2014
Πίνακας ασφαλειών
Ασφάλεια N°Ένταση Λειτουργίες
F1 20 AΤροφοδοσία εγκεφάλου κινητήρα, ρελέ εντολέα γκρουπ βεντιλατέρ, ρελέ κινητήρα multi, αντλία ψεκασμού
(Diesel).
F2 15 AΚόρνα.
F3 10 AΠλυστική εμπρός και πίσω.
F4 20 AΦώτα ημέρας.
F5 15 AΘερμαντήρας πετρελαίου (Diesel), αντλία πρόσθετου φίλτρου σωματιδίων (Diesel), δοσομετρητής αέρα
(Diesel), ηλεκτροβαλβίδα EGR (Diesel), θερμαντήρας blow-by και ηλεκτροβαλβίδες (VTi).
F6 10 AΕγκέφαλος ABS / ESP, επαφή στοπ (δευτερεύον στοιχείο).
F7 10 AΗλεκτρικά υποβοηθούμενη διεύθυνση ΑΚΤ.
F8 25 AΕντολέας μίζας.
F9 10 AΚουτί προστασίας (Diesel).
F10 30 AΘερμαντήρας πετρελαίου (Diesel), θερμαντήρας blow-by (Diesel), αντλία καυσίμου (VTi), μπεκ και
πολ λαπλασιαστές (κινητ. βενζίνης).
F11 40 AΚυκ λοφορητής αέρα air condition.
