CITROEN DS3 2016 Navodila Za Uporabo (in Slovenian)

209
DS3_sl_Chap08_info-pratiques_ed01-2015

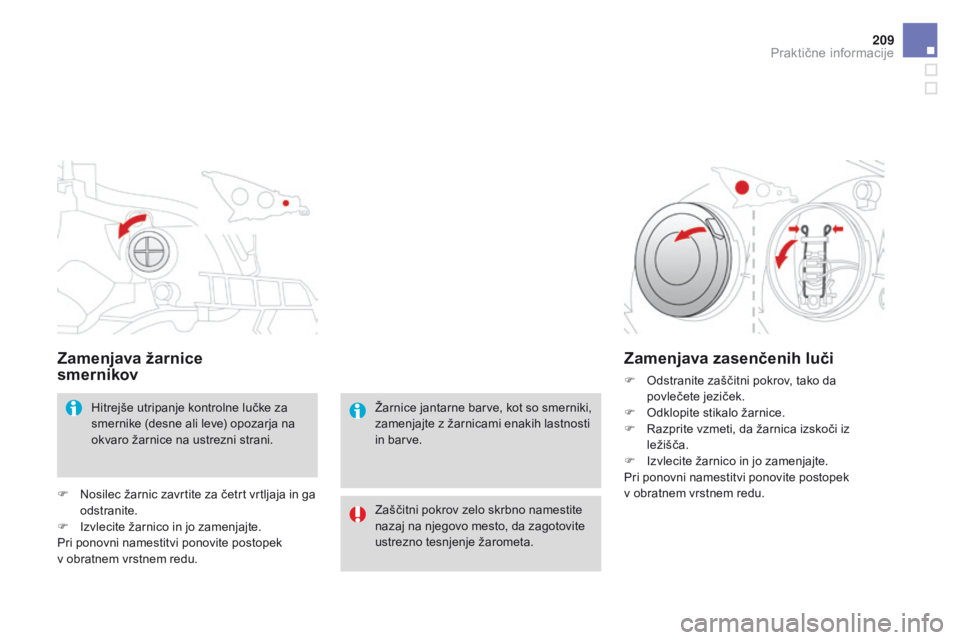

Zamenjava žarnice
smernikov
Hitrejše utripanje kontrolne lučke za
smernike (desne ali leve) opozarja na
okvaro žarnice na ustrezni strani.
F

N

osilec žarnic zavrtite za četrt vrtljaja in ga
odstranite.
F

I

zvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek
v obratnem vrstnem redu.
Zamenjava zasenčenih luči
F Odstranite zaščitni pokrov, tako da povlečete jeziček.
F

O
dklopite stikalo žarnice.
F

R
azprite vzmeti, da žarnica izskoči iz
ležišča.
F

I
zvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek
v obratnem vrstnem redu.
Žarnice jantarne barve, kot so smerniki,
zamenjajte z žarnicami enakih lastnosti
in barve.
Zaščitni pokrov zelo skrbno namestite
nazaj na njegovo mesto, da zagotovite
ustrezno tesnjenje žarometa.
Praktične informacije

DS3_sl_Chap08_info-pratiques_ed01-2015

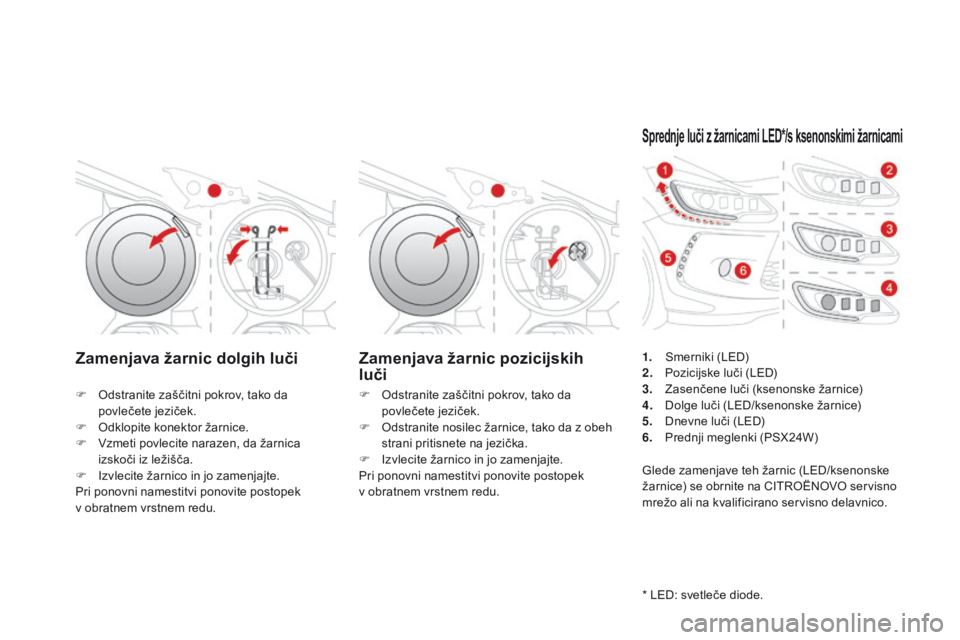

Zamenjava žarnic dolgih luči Zamenjava žarnic pozicijskih luči
F Odstranite zaščitni pokrov, tako da
povlečete jeziček.
F

O
dklopite konektor žarnice.
F

Vz
meti povlecite narazen, da žarnica
izskoči iz ležišča.
F

I
zvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek
v obratnem vrstnem redu. F
O dstranite zaščitni pokrov, tako da
povlečete jeziček.
F

O
dstranite nosilec žarnice, tako da z obeh
strani pritisnete na jezička.
F

I
zvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek
v obratnem vrstnem redu.
Sprednje luči z žarnicami lED */s ksenonskimi žarnicami
* LED: svetleče diode. 1.
S
merniki (LED)
2.
P
ozicijske luči (LED)
3.
Z
asenčene luči (ksenonske žarnice)
4.
D
olge luči (LED/ksenonske žarnice)
5.
D
nevne luči (LED)
6.
P
rednji meglenki (PSX24W)
Glede zamenjave teh žarnic (LED/ksenonske
žarnice) se obrnite na CITROËNOVO servisno
mrežo ali na kvalificirano servisno delavnico.

2 11
DS3_sl_Chap08_info-pratiques_ed01-2015
Žarnica je na voljo v CITROËNOVI servisni mreži ali v usposobljeni servisni delavnici.
V primeru težav pri zamenjavi teh žarnic se obrnite na CITROËNOVO servisno mrežo ali
na usposobljeno servisno delavnico.

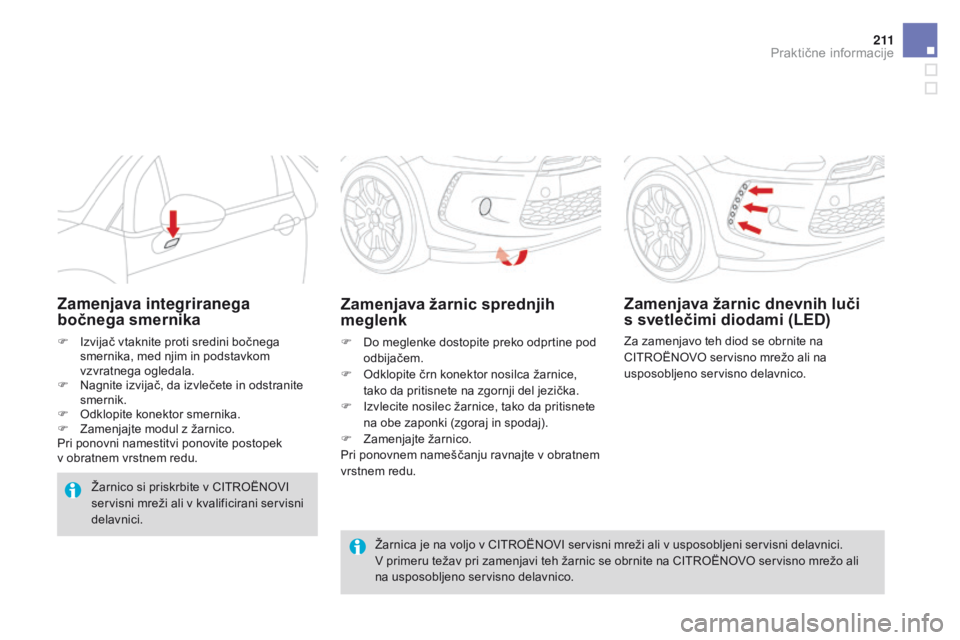

Zamenjava žarnic sprednjih
meglenk
F Do meglenke dostopite preko odprtine pod odbijačem.
F

O
dklopite črn konektor nosilca žarnice,
tako da pritisnete na zgornji del jezička.
F

I
zvlecite nosilec žarnice, tako da pritisnete
na obe zaponki (zgoraj in spodaj).
F

Z
amenjajte žarnico.
Pri ponovnem nameščanju ravnajte v obratnem
vrstnem redu.
Zamenjava integriranega
bočnega smernika
F Izvijač vtaknite proti sredini bočnega smernika, med njim in podstavkom
vzvratnega ogledala.
F

N
agnite izvijač, da izvlečete in odstranite
smernik.
F

O
dklopite konektor smernika.
F

Z
amenjajte modul z žarnico.
Pri ponovni namestitvi ponovite postopek
v obratnem vrstnem redu.
Žarnico si priskrbite v CITROËNOVI
servisni mreži ali v kvalificirani servisni
delavnici.
Zamenjava žarnic dnevnih luči
s svetlečimi diodami (lE D)
Za zamenjavo teh diod se obrnite na
CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico.
Praktične informacije

DS3_sl_Chap08_info-pratiques_ed01-2015
1. Zavorne/pozicijske luči (P21/5W)
2. Pozicijske luči (P5W)
3.
S

merniki (PY21W jantarne barve)
4.
L

eva meglenka (PR21W rdeče barve)
D

esna luč za vzvratno vožnjo (P21W)
Zadnje luči
Žarnice jantarne ali rdeče barve, kot
so smerniki ali meglenka, zamenjajte
z žarnicami enakih lastnosti in barve.
Zamenjava žarnic
F Odprite prtljažnik.
F O dstranite pokrov na ustrezni stranski
oblogi.
F

O
dvijte pritrdilno matico luči.
F

O
dklopite konektor luči.
F

P
revidno odstranite luč, tako da jo
povlečete vodoravno proti zunanji strani. F
O dstranite štiri jezičke in izvlecite nosilec
žarnice.
F

Ž
arnico zavrtite za četrt vrtljaja in jo
zamenjajte.
Pri ponovni namestitvi ponovite postopek
v
obratnem vrstnem redu.
Pazite na pravilno namestitev luči glede na os
vozila.

213
DS3_sl_Chap08_info-pratiques_ed01-2015
Menjava smernikov (4) in
meglenke ali luči za vzvratno
vožnjo (5)
F Žarnico zavrtite za četrt obrata in jo zamenjajte.
Menjava pozicijskih in zavornih
luči na lE D diode
Za menjavo žarnic z diodami se obrnite na
CITROËNOVO mrežo ali kvalificirano servisno
delavnico.

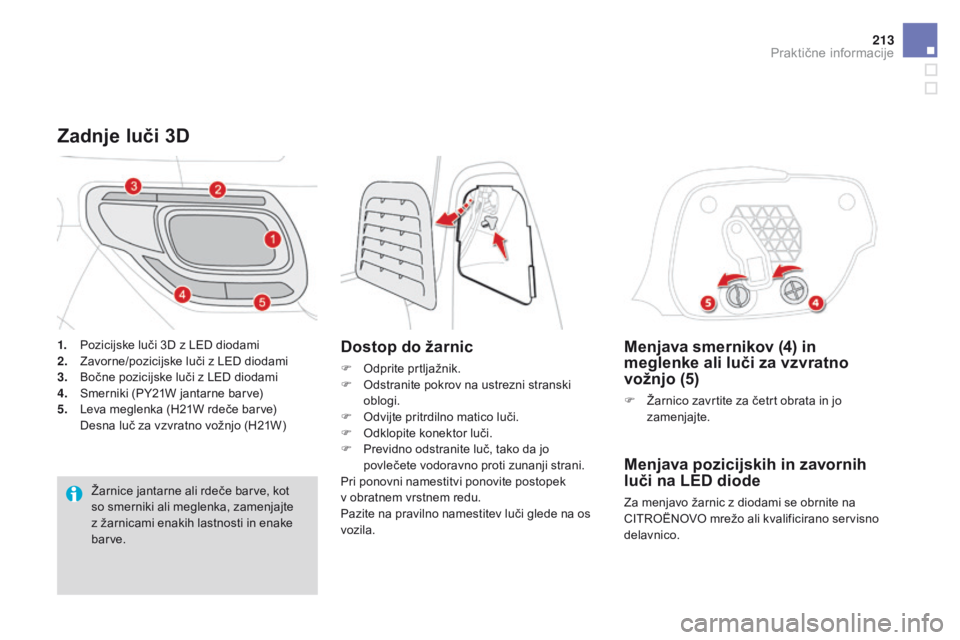

Zadnje luči 3D
Dostop do žarnic
F Odprite prtljažnik.
F
O dstranite pokrov na ustrezni stranski
oblogi.
F

O
dvijte pritrdilno matico luči.
F

O
dklopite konektor luči.
F

P
revidno odstranite luč, tako da jo
povlečete vodoravno proti zunanji strani.
Pri ponovni namestitvi ponovite postopek
v
obratnem vrstnem redu.
Pazite na pravilno namestitev luči glede na os
vozila.
1.
P

ozicijske luči 3D z LED diodami
2. Z
avorne/pozicijske luči z LED diodami
3. B
očne pozicijske luči z LED diodami
4.
S

merniki (PY21W jantarne barve)
5.
L

eva meglenka (H21W rdeče barve)
D

esna luč za vzvratno vožnjo (H21W)
Žarnice jantarne ali rdeče barve, kot
so smerniki ali meglenka, zamenjajte
z žarnicami enakih lastnosti in enake
bar ve.
Praktične informacije

DS3_sl_Chap08_info-pratiques_ed01-2015
Zamenjava tretje zavorne luči
(4 žarnice W5W)
F Odprite prtljažnik.
F
Z o bloge odstranite pokrovčka A .
F

Z i
zvijačema potisnite luč proti zunanji
strani in jo izvlecite.
F

O
dklopite konektor luči in po potrebi tudi
cev za pranje stekla.
F

N
osilec okvarjene žarnice zavrtite za četrt
vrtljaja.
F

O
dstranite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek
v
obratnem vrstnem redu.
Zamenjava tretje zavorne luči
(LED)
Za zamenjavo teh svetlečih diod se obrnite
na CITROËNOVO servisno mrežo ali na
kvalificirano servisno delavnico.
Zamenjava luči za osvetlitev
registrske tablice (W5W)
F V eno od zunanjih odprtin na prozornem pokrovu vstavite izvijač.
F

O
dpnite ga s pritiskom navzven.
F

O
dstranite prozoren pokrov.
F

I
zvlecite žarnico in jo zamenjajte.

215
DS3_sl_Chap08_info-pratiques_ed01-2015
Osvetlitev notranjosti vozila
Stropna lučka (1/W5W)
Z manjšim izvijačem odpnite pokrovček stropne
lučke 1
na strani stikala, da dostopite do
pregorele žarnice.
luči za branje zemljevidov (2/W5W)
Odpnite pokrovček stropne lučke 1 . Za dostop
do pregorele žarnice odpnite okvir ustrezne
bralne lučke 2 .
luči v prtljažnem prostoru (W5W)
Odpnite ohišje, tako da potisnete podnožje
z
zadnje strani.
luči v vdolbinah za noge in
v osrednjem predalu (W5W)
Za dostop do žarnice odpnite ohišje.
luči v predalu pred sprednjim sopotnikovim sedežem (W5W)
Za dostop do žarnice odpnite ohišje.
Praktične informacije

DS3_sl_Chap08_info-pratiques_ed01-2015

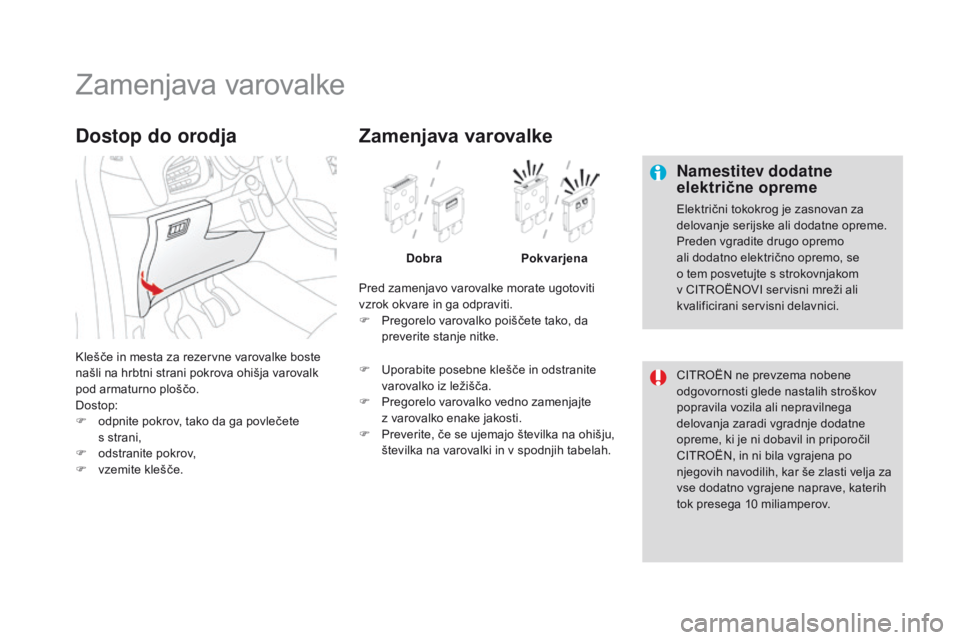

Zamenjava varovalke
Namestitev dodatne
električne opreme
Električni tokokrog je zasnovan za
delovanje serijske ali dodatne opreme.
Preden vgradite drugo opremo
ali dodatno električno opremo, se
o tem posvetujte s strokovnjakom
v CITROËNOVI servisni mreži ali
kvalificirani servisni delavnici.
CITROËN ne prevzema nobene
odgovornosti glede nastalih stroškov
popravila vozila ali nepravilnega
delovanja zaradi vgradnje dodatne
opreme, ki je ni dobavil in priporočil
CITROËN, in ni bila vgrajena po
njegovih navodilih, kar še zlasti velja za
vse dodatno vgrajene naprave, katerih
tok presega 10 miliamperov.
Klešče in mesta za rezervne varovalke boste
našli na hrbtni strani pokrova ohišja varovalk
pod armaturno ploščo.
Dostop:
F

o

dpnite pokrov, tako da ga povlečete
s

strani,
F

o

dstranite pokrov,
F

v

zemite klešče.
Dostop do orodja
Pred zamenjavo varovalke morate ugotoviti
vzrok okvare in ga odpraviti.
F
P
regorelo varovalko poiščete tako, da
preverite stanje nitke.
Zamenjava varovalke
Dobra Pokvarjena
F

U

porabite posebne klešče in odstranite
varovalko iz ležišča.
F

P

regorelo varovalko vedno zamenjajte
z

varovalko enake jakosti.
F

P

reverite, če se ujemajo številka na ohišju,
številka na varovalki in v spodnjih tabelah.

217
DS3_sl_Chap08_info-pratiques_ed01-2015

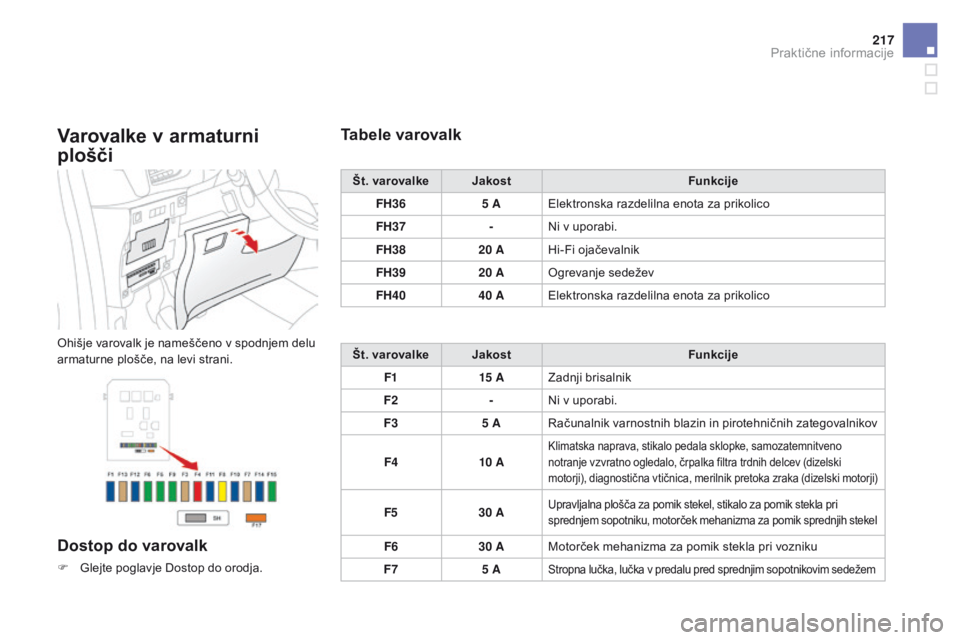

varovalke v armaturni
plošči
Ohišje varovalk je nameščeno v spodnjem delu
armaturne plošče, na levi strani.
Dostop do varovalk
F Glejte poglavje Dostop do orodja.
Tabele varovalk
št. varovalkejakost Funkcije
FH36 5 AElektronska razdelilna enota za prikolico
FH37 -Ni v uporabi.
FH38 20 AHi-Fi ojačevalnik
FH39 20 AOgrevanje sedežev
FH40 40 AElektronska razdelilna enota za prikolico
št

. varovalke
ja
kost Funkcije
F1 15 AZadnji brisalnik
F2 -Ni v uporabi.
F3 5 ARačunalnik varnostnih blazin in pirotehničnih zategovalnikov
F4 10 A
Klimatska naprava, stikalo pedala sklopke, samozatemnitveno
notranje vzvratno ogledalo, črpalka filtra trdnih delcev (dizelski
motorji), diagnostična vtičnica, merilnik pretoka zraka (dizelski motorji)
F530 AUpravljalna plošča za pomik stekel, stikalo za pomik stekla pri
sprednjem sopotniku, motorček mehanizma za pomik sprednjih stekel
F6 30 AMotorček mehanizma za pomik stekla pri vozniku
F7 5 A
Stropna lučka, lučka v predalu pred sprednjim sopotnikovim sedežem
Praktične informacije

DS3_sl_Chap08_info-pratiques_ed01-2015

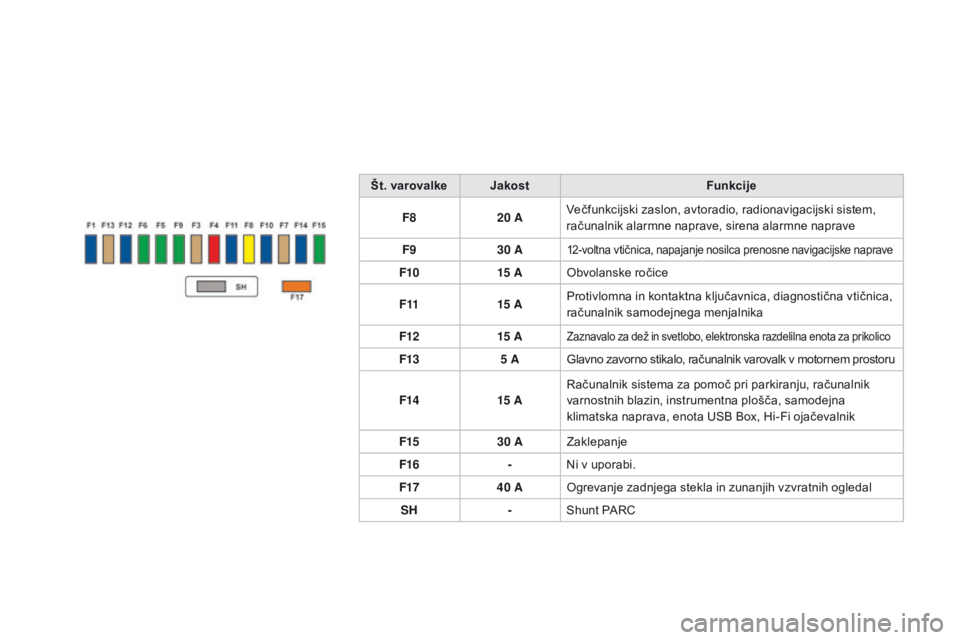

št. varovalkejakost Funkcije
F8 20 AVečfunkcijski zaslon, avtoradio, radionavigacijski sistem,
računalnik alarmne naprave, sirena alarmne naprave
F9 30 A
12-voltna vtičnica, napajanje nosilca prenosne navigacijske naprave
F10 15 AObvolanske ročice
F11 15 AProtivlomna in kontaktna ključavnica, diagnostična vtičnica,
računalnik samodejnega menjalnika
F12 15 A
Zaznavalo za dež in svetlobo, elektronska razdelilna enota za prikolico
F13 5 AGlavno zavorno stikalo, računalnik varovalk v motornem prostoru
F14 15 ARačunalnik sistema za pomoč pri parkiranju, računalnik
varnostnih blazin, instrumentna plošča, samodejna
klimatska naprava, enota USB Box, Hi-Fi ojačevalnik
F15 30 AZaklepanje
F16 -Ni v uporabi.
F17 40 AOgrevanje zadnjega stekla in zunanjih vzvratnih ogledal
SH -Shunt PARC
