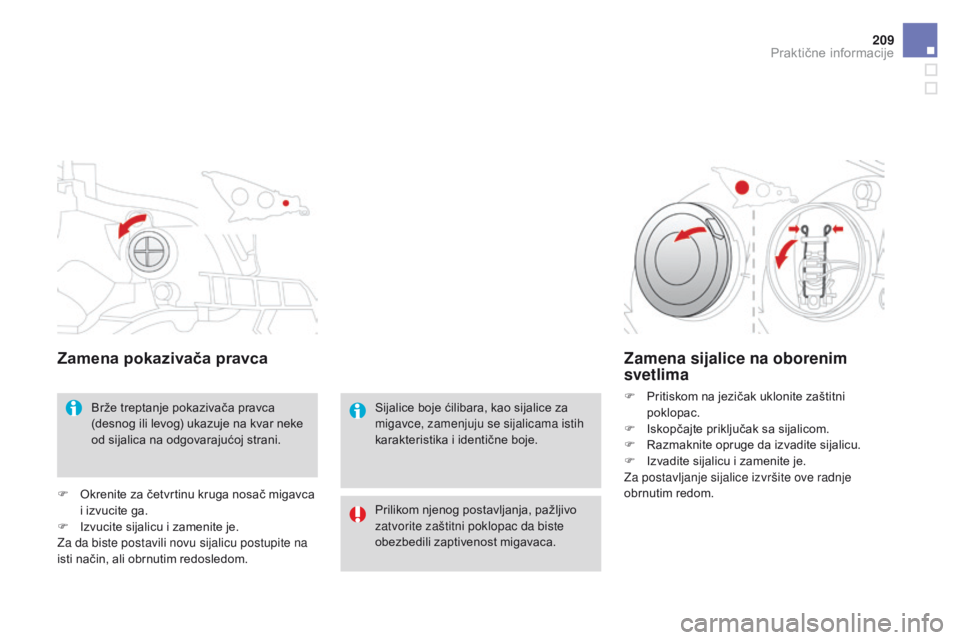

Zamena pokazivača pravca
Brže treptanje pokazivača pravca
(desnog ili levog) ukazuje na kvar neke
od sijalica na odgovarajućoj strani.
F

O

krenite za četvrtinu kruga nosač migavca
i izvucite ga.
F

I

zvucite sijalicu i zamenite je.
Za da biste postavili novu sijalicu postupite na
isti način, ali obrnutim redosledom.
Zamena sijalice na oborenim
svetlima
F Pritiskom na jezičak uklonite zaštitni poklopac.
F

I
skopčajte priključak sa sijalicom.
F

R
azmaknite opruge da izvadite sijalicu.
F

I
zvadite sijalicu i zamenite je.
Za postavljanje sijalice izvršite ove radnje
obrnutim redom.
Sijalice boje ćilibara, kao sijalice za
migavce, zamenjuju se sijalicama istih
karakteristika i identične boje.
Prilikom njenog postavljanja, pažljivo
zatvorite zaštitni poklopac da biste
obezbedili zaptivenost migavaca.
Praktične informacije

DS3_sr_Chap08_info-pratiques_ed01-2015

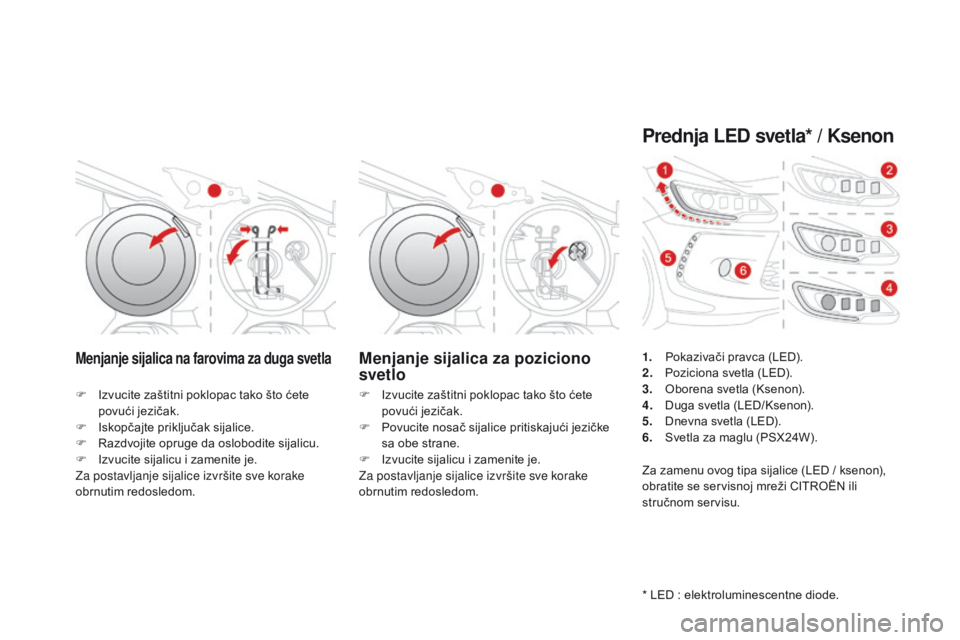

Menjanje sijalica na farovima za duga svetlaMenjanje sijalica za poziciono
svetlo
F Izvucite zaštitni poklopac tako što ćete povući jezičak.
F

I
skopčajte priključak sijalice.
F

R
azdvojite opruge da oslobodite sijalicu.
F

I
zvucite sijalicu i zamenite je.
Za postavljanje sijalice izvršite sve korake
obrnutim redosledom. F
I zvucite zaštitni poklopac tako što ćete
povući jezičak.
F

P
ovucite nosač sijalice pritiskajući jezičke
sa obe strane.
F

I
zvucite sijalicu i zamenite je.
Za postavljanje sijalice izvršite sve korake
obrnutim redosledom.
Prednja LED svetla* / Ksenon
* LED : elektroluminescentne diode.
1.
P
okazivači pravca (LED).
2.
P
oziciona svetla (LED).
3.
O
borena svetla (Ksenon).
4.
D
uga svetla (LED/Ksenon).
5.
D
nevna svetla (LED).
6.
S
vetla za maglu (PSX24W).
Za zamenu ovog tipa sijalice (LED / ksenon),
obratite se servisnoj mreži CITROËN ili
stručnom servisu.

2 11
DS3_sr_Chap08_info-pratiques_ed01-2015
Za nabavku modula, kontaktirajte mrežu CITROËN ili stručni servis.
Ukoliko budete imali teškoća pri zameni ovih sijalica, možete da se obratite mreži CITROËN
ili stručnom servisu.

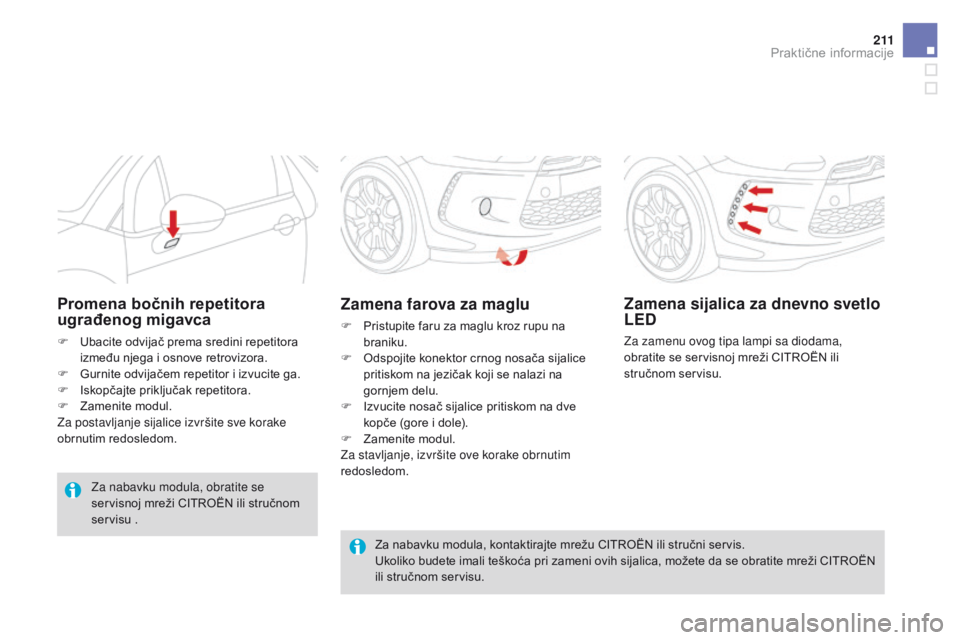

Zamena farova za maglu
F Pristupite faru za maglu kroz rupu na braniku.
F

O
dspojite konektor crnog nosača sijalice
pritiskom na jezičak koji se nalazi na
gornjem delu.
F

I
zvucite nosač sijalice pritiskom na dve
kopče (gore i dole).
F

Z
amenite modul.
Za stavljanje, izvršite ove korake obrnutim
redosledom.
Promena bočnih repetitora
ugrađenog migavca
F Ubacite odvijač prema sredini repetitora između njega i osnove retrovizora.
F

G
urnite odvijačem repetitor i izvucite ga.
F

I
skopčajte priključak repetitora.
F

Z
amenite modul.
Za postavljanje sijalice izvršite sve korake
obrnutim redosledom.
Za nabavku modula, obratite se
servisnoj mreži CITROËN ili stručnom
servisu .
Zamena sijalica za dnevno svetlo
LED
Za zamenu ovog tipa lampi sa diodama,
obratite se servisnoj mreži CITROËN ili
stručnom servisu.
Praktične informacije

DS3_sr_Chap08_info-pratiques_ed01-2015
1. Stop svetla/poziciona svetla (P21/5W).
2. Poziciona svetla (P5W).
3.
P

okazivači pravca (PY21W žuti).
4.
S

vetlo za maglu, leva strana (PR21W crveno)
S

vetlo za vožnju unazad, desna strana
(P21W ).

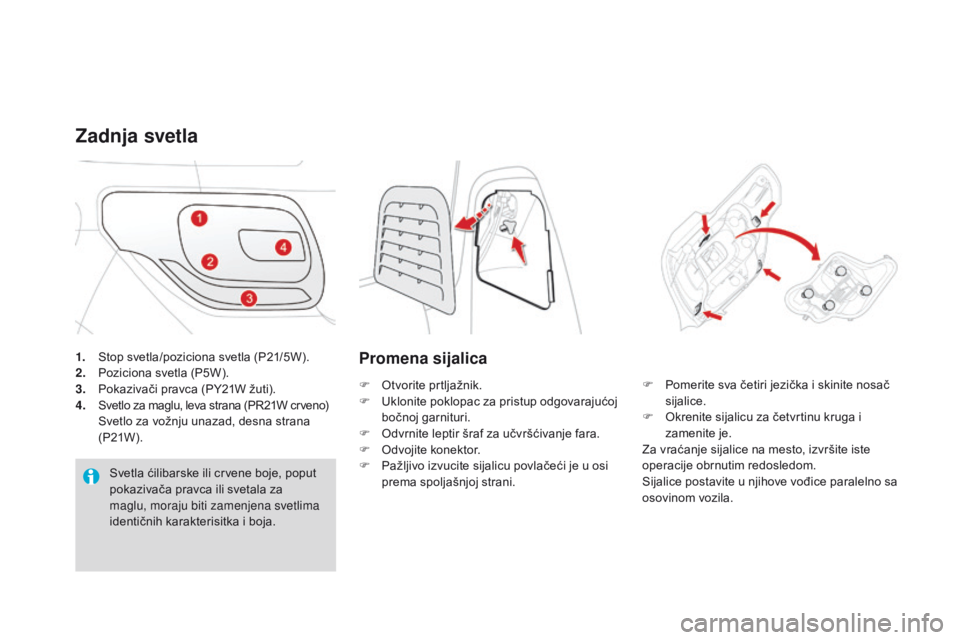

Zadnja svetla
Svetla ćilibarske ili crvene boje, poput
pokazivača pravca ili svetala za
maglu, moraju biti zamenjena svetlima
identičnih karakterisitka i boja.
Promena sijalica
F Otvorite prtljažnik.
F U klonite poklopac za pristup odgovarajućoj
bočnoj garnituri.
F

O
dvrnite leptir šraf za učvršćivanje fara.
F

O
dvojite konektor.
F

P
ažljivo izvucite sijalicu povlačeći je u osi
prema spoljašnjoj strani. F
P omerite sva četiri jezička i skinite nosač
sijalice.
F

O
krenite sijalicu za četvrtinu kruga i
zamenite je.
Za vraćanje sijalice na mesto, izvršite iste
operacije obrnutim redosledom.
Sijalice postavite u njihove vođice paralelno sa
osovinom vozila.

213
DS3_sr_Chap08_info-pratiques_ed01-2015
Zamena migavaca (4) i svetla
za maglu ili svetla za vožnju
unazad (5)
F Okrenite sijalicu za četvrt kruga i zamenite je.
Zamena pozicionog svetla i stop
svetla sa LED (diodama)
Za zamenu ovog tipa sijalica sa diodama,
obratite se servisnoj mreži CITROËN ili
stručnom servisu.

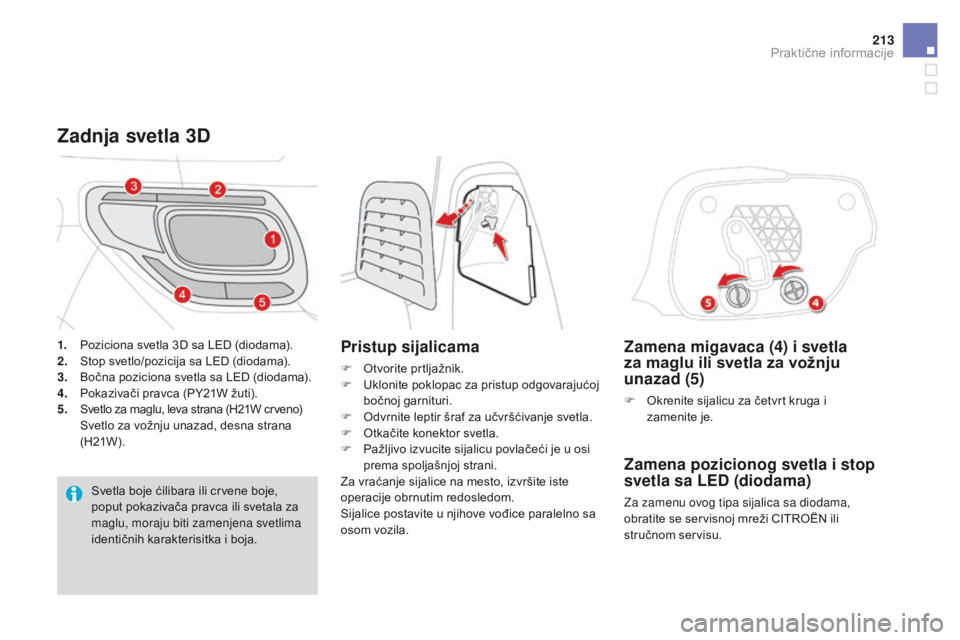

Zadnja svetla 3D
Pristup sijalicama
F Otvorite prtljažnik.
F U klonite poklopac za pristup odgovarajućoj
bočnoj garnituri.
F

O
dvrnite leptir šraf za učvršćivanje svetla.
F

O
tkačite konektor svetla.
F

P
ažljivo izvucite sijalicu povlačeći je u osi
prema spoljašnjoj strani.
Za vraćanje sijalice na mesto, izvršite iste
operacije obrnutim redosledom.
Sijalice postavite u njihove vođice paralelno sa
osom vozila.
1.
P

oziciona svetla 3D sa LED (diodama).
2. S
top svetlo/pozicija sa LED (diodama).
3. B
očna poziciona svetla sa LED (diodama).
4.
P

okazivači pravca (PY21W žuti).
5.
S

vetlo za maglu, leva strana (H21W crveno)
S

vetlo za vožnju unazad, desna strana
(H21W ).
Svetla boje ćilibara ili crvene boje,
poput pokazivača pravca ili svetala za
maglu, moraju biti zamenjena svetlima
identičnih karakterisitka i boja.
Praktične informacije

DS3_sr_Chap08_info-pratiques_ed01-2015

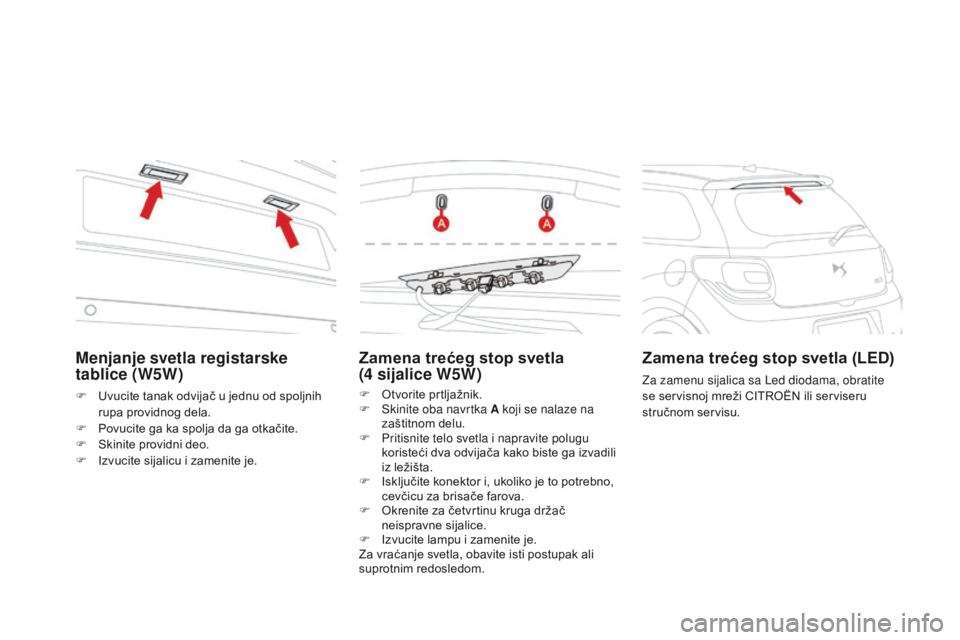

Zamena trećeg stop svetla
(4 sijalice W5W)
F Otvorite prtljažnik.
F S kinite oba navrtka A koji se nalaze na
zaštitnom delu.
F

P
ritisnite telo svetla i napravite polugu
koristeći dva odvijača kako biste ga izvadili
iz ležišta.
F

I
sključite konektor i, ukoliko je to potrebno,
cevčicu za brisače farova.
F

O
krenite za četvrtinu kruga držač
neispravne sijalice.
F

I
zvucite lampu i zamenite je.
Za vraćanje svetla, obavite isti postupak ali
suprotnim redosledom.
Zamena trećeg stop svetla (LED)
Za zamenu sijalica sa Led diodama, obratite
se servisnoj mreži CITROËN ili serviseru
stručnom servisu.
Menjanje svetla registarske
tablice (W5W)
F Uvucite tanak odvijač u jednu od spoljnih
rupa providnog dela.
F

P
ovucite ga ka spolja da ga otkačite.
F

S
kinite providni deo.
F

I
zvucite sijalicu i zamenite je.

215
DS3_sr_Chap08_info-pratiques_ed01-2015

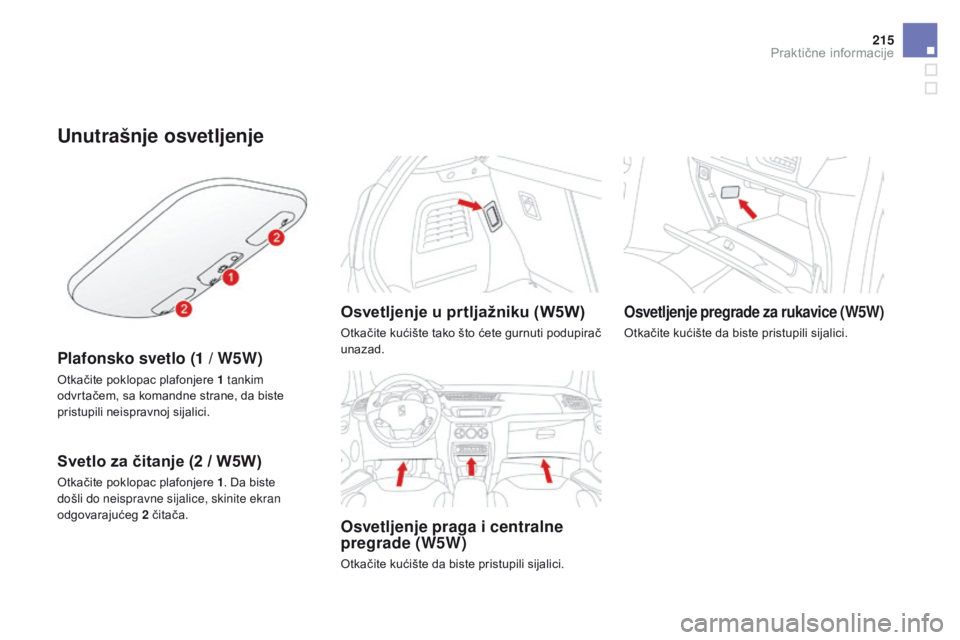

Unutrašnje osvetljenje
Plafonsko svetlo (1 / W5W)
Otkačite poklopac plafonjere 1 tankim
odvrtačem, sa komandne strane, da biste
pristupili neispravnoj sijalici.
Svetlo za čitanje (2 / W5W)
Otkačite poklopac plafonjere 1. Da biste
došli do neispravne sijalice, skinite ekran
odgovarajućeg 2 čitača.
osvetljenje u prtljažniku (W5W)
Otkačite kućište tako što ćete gurnuti podupirač
unazad.
Osvetljenje praga i centralne
pregrade (W5W)
Otkačite kućište da biste pristupili sijalici.
Osvetljenje pregrade za rukavice (W5W)
Otkačite kućište da biste pristupili sijalici.
Praktične informacije

DS3_sr_Chap08_info-pratiques_ed01-2015

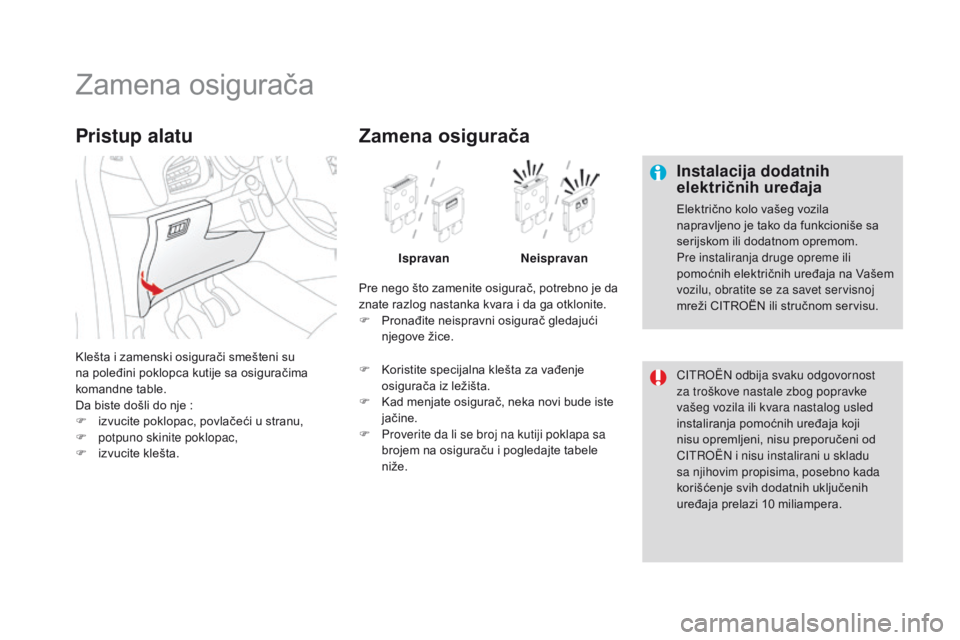

Zamena osigurača
Instalacija dodatnih
električnih uređaja
Električno kolo vašeg vozila
napravljeno je tako da funkcioniše sa
serijskom ili dodatnom opremom.
Pre instaliranja druge opreme ili
pomoćnih električnih uređaja na Vašem
vozilu, obratite se za savet servisnoj
mreži CITROËN ili stručnom servisu.
CITROËN odbija svaku odgovornost
za troškove nastale zbog popravke
vašeg vozila ili kvara nastalog usled
instaliranja pomoćnih uređaja koji
nisu opremljeni, nisu preporučeni od
CITROËN i nisu instalirani u skladu
sa njihovim propisima, posebno kada
korišćenje svih dodatnih uključenih
uređaja prelazi 10 miliampera.
Klešta i zamenski osigurači smešteni su
na poleđini poklopca kutije sa osiguračima
komandne table.
Da biste došli do nje

:
F

i

zvucite poklopac, povlačeći u stranu,
F

p

otpuno skinite poklopac,
F

i

zvucite klešta.
Pristup alatu
Pre nego što zamenite osigurač, potrebno je da
znate razlog nastanka kvara i da ga otklonite.
F
P
ronađite neispravni osigurač gledajući
njegove žice.
Zamena osigurača
Ispravan Neispravan
F

K

oristite specijalna klešta za vađenje
osigurača iz ležišta.
F

K

ad menjate osigurač, neka novi bude iste
jačine.
F

P

roverite da li se broj na kutiji poklapa sa
brojem na osiguraču i pogledajte tabele
niže.

217
DS3_sr_Chap08_info-pratiques_ed01-2015

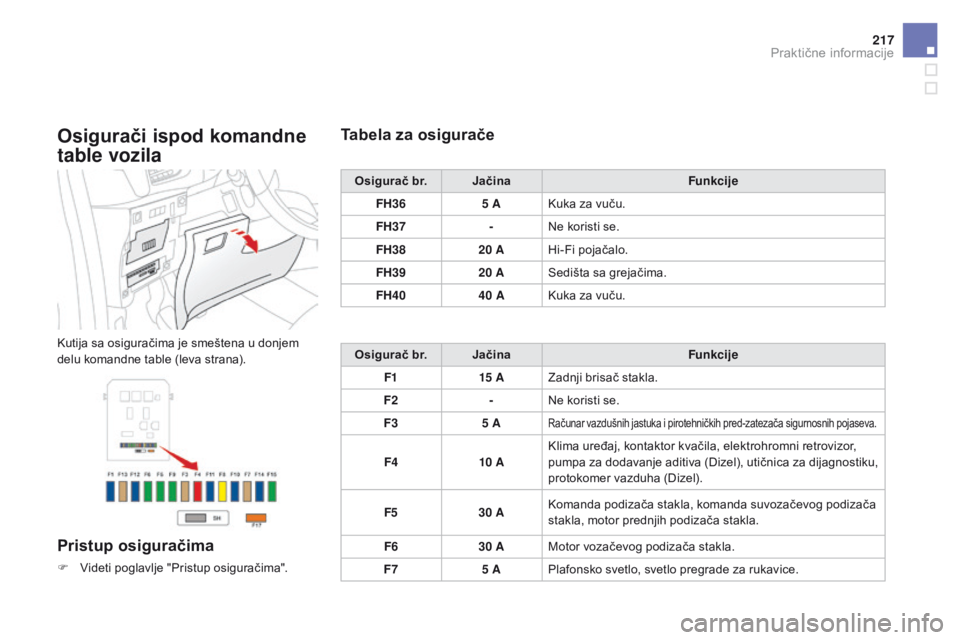

osigurači ispod komandne
table vozila
Kutija sa osiguračima je smeštena u donjem
delu komandne table (leva strana).
Pristup osiguračima
F Videti poglavlje "Pristup osiguračima".
Tabela za osigurače
osigurač br.jačina Funkcije
FH 36 5 AKuka za vuču.
FH37 -Ne koristi se.
FH38 20 AHi-Fi pojačalo.
FH39 20 ASedišta sa grejačima.
FH40 40 AKuka za vuču.
os

igurač br.
jač
ina Funkcije
F1 15 AZadnji brisač stakla.
F2 -Ne koristi se.
F3 5 A
Računar vazdušnih jastuka i pirotehničkih pred-zatezača sigurnosnih pojaseva.
F410 AKlima uređaj, kontaktor kvačila, elektrohromni retrovizor,
pumpa za dodavanje aditiva (Dizel), utičnica za dijagnostiku,
protokomer vazduha (Dizel).
F5 30 AKomanda podizača stakla, komanda suvozačevog podizača
stakla, motor prednjih podizača stakla.
F6 30 AMotor vozačevog podizača stakla.
F7 5 APlafonsko svetlo, svetlo pregrade za rukavice.
Praktične informacije

DS3_sr_Chap08_info-pratiques_ed01-2015

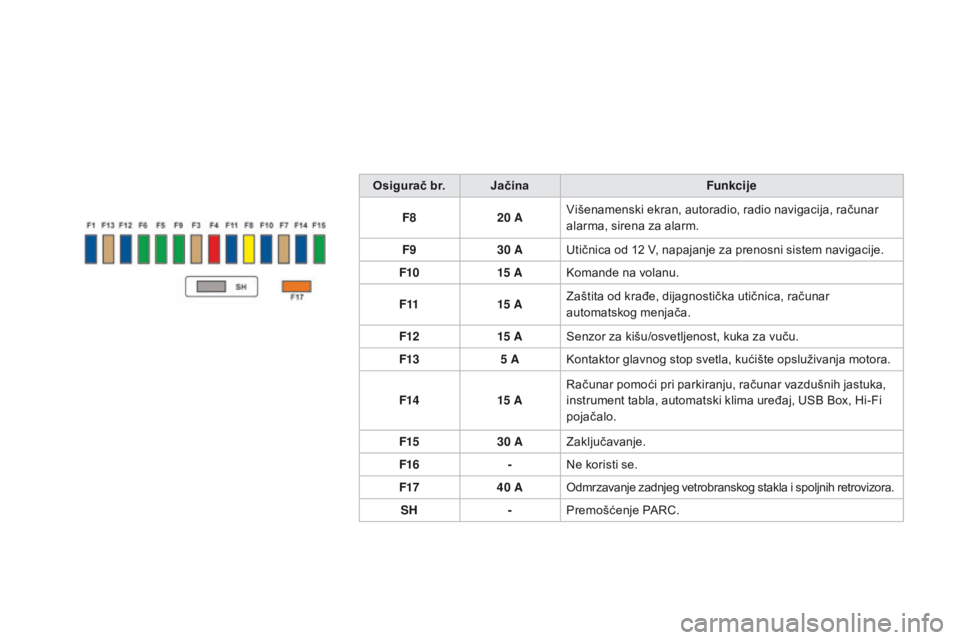

osigurač br.jačina Funkcije
F8 20 AVišenamenski ekran, autoradio, radio navigacija, računar
alarma, sirena za alarm.
F9 30 AUtičnica od 12 V, napajanje za prenosni sistem navigacije.
F10 15 AKomande na volanu.
F11 15 AZaštita od krađe, dijagnostička utičnica, računar
automatskog menjača.
F12 15 ASenzor za kišu/osvetljenost, kuka za vuču.
F13 5 AKontaktor glavnog stop svetla, kućište opsluživanja motora.
F14 15 ARačunar pomoći pri parkiranju, računar vazdušnih jastuka,
instrument tabla, automatski klima uređaj, USB Box, Hi-Fi
pojačalo.
F15 30 AZaključavanje.
F16 -Ne koristi se.
F17 40 AOdmrzavanje zadnjeg vetrobranskog stakla i spoljnih retrovizora.
SH -Premošćenje PARC.
