Page 6 of 521
DS3_ro_Chap00a_sommaire_ed02-2015
SIGURANŢĂI N FO R M AŢ I I
PR ACTICE
SIGURANŢĂ
C
oPII
172 Scaune pentru copii
17 5
De
zactivarea airbagului
frontal pentru pasager
182
Sc
aune ISOFIX pentru copii
14 8 Lu
mini semnalizatoare de
directie
14 8
Se
mnal de avarie
14 9
Av
ertizor sonor
14 9
Ap
el de urgenta sau de
asistenta
15 0
De
tectare pneu dezumflat
15 4
Si
steme de asistare la
franare
155
Si
steme de control al
traiectoriei
157
Ac
tive City Brake
161
Ce
nturi de siguranţă
164
A
irbaguri 188 Rezervor de carburant
190 Selector de carburant (Diesel)
191 Pana de carburant (Diesel)
192 Aditiv AdBlue® si sistem SCR
(Diesel BlueHDi)
199 Kit de depanare provizorie pneu
204 Inlocuirea unei roti
2 11 Lanturi pentru zapada
212 Inlocuirea unui bec
220 Inlocuirea unei sigurante
227 Baterie 12 V
231 Mod economie de energie
232 Inlocuirea unei lamele de
s tergator de geam
233 Remorcarea vehiculului
235 Atasarea unei remorci
237 Recomandari de intretinere
239 Accesorii
13 4 Comenzi de iluminat
13 7
Ap
rindere automata a
luminilor
138
Lu
mini de zi cu LED-uri
139
Re
glarea proiectoarelor pe
verticala
14 0
Co
menzi stergatoare de
geam
14 4
Pla
fonieră
14 5
Il
uminat de ambianta
14 5
Il
uminat portbagaj
008
006 007VIZIBILITATE005
Page 35 of 521
33
DS3_ro_Chap01_controle-de-marche_ed02-2015
Martoreste aprinsCauza Actiuni / obs ervatii
Aditiv AdBlue
®
(Diesel BlueHDi) aprindere continua
imediat dupa punerea
contactului, insotita de
emiterea unui semnal
sonor si afisarea
unui mesaj ce indica
autonomia de rulare. Autonomia de rulare este cuprinsa
intre 600 si 2 400 km.
Completati de urgenta cu aditiv Adblue®: apelati la
reteaua CITROËN sau la un Service autorizat, sau
efectuati personal aceasta operatie.
+
aprindere intermitenta,
asociata cu martorul
luminos SERVICE,
insotita de emiterea unui
semnal sonor si afisarea
unui mesaj ce indica
autonomia de rulare.Autonomia de rulare este cuprinsa
intre 0 km si 600 km. Este imperativa
completarea cu aditiv Adblue® pentru
a evita o pana: apelati la reteaua CITROËN sau la
un Service autorizat, sau efectuati personal aceasta
operatie.
aprindere intermitenta,
asociata cu martorul
luminos SERVICE,
insotita de emiterea
unui semnal sonor si
afisarea unui mesaj
ce indica interdictia de
pornire. Rezervorul de aditiv AdBlue
® este gol:
dispozitivul de imobilizare electronica
impiedica repornirea motorului. Pentru a reporni motorul, este imperios necesar
sa completati cantitatea de aditiv Adblue®: apelati
la reteaua CITROËN, sau la un Service autorizat,
sau efectuati personal aceasta operatie conform
instructiunilor din sectiunea corespunzatoare.
Trebuie sa adaugati cel putin 3,8 litri de Adblue
® in
rezervorul de aditiv.
Pentru a face o completare, sau pentru mai multe informatii privind aditivul Adblue
®, consultati rubrica corespunzatoare.
Verificarea funcţionării vehiculului
Page 194 of 521
DS3_ro_Chap08_info-pratiques_ed02-2015
Aditiv AdBlue® si sistem SCR
pentru motoare Diesel BlueHDi
Dispozitivul care asociaza sistemul SCR
(Reducere Catalitica Selectiva) si filtrul de
particule (FAP), pentru tratarea gazelor de
esapament, a fost ales de CITROËN pentru
a proteja mediul înconjurător si pentru a se
conforma prevederilor noului standard Euro 6,
fără a afecta per formanţele sau consumul de
carburant al motoarelor Diesel.
Sistem SCR
Cu ajutorul aditivului denumit AdBlue®, care
contine uree, un catalizator transforma pana
la 85% din oxizii de azot (NOx) in azot si apa,
substante inofensive pentru sanatate si mediul
inconjurator. Aditivul AdBlue
® se afla intr-un rezervor
specific, situat sub portbagaj, in partea din
spate a vehiculului. Capacitatea acestuia
este de 17 litri, permitandu-i o autonomie de
deplasare de aproximativ 20 000 de
k
ilometri
inainte de activarea unui dispozitiv de
avertizare care va anunta ca nivelul de rezerva
va permite sa parcurgeti 2 400 de kilometri.
La fiecare vizita pentru intretinere programata a
vehiculului dumneavoastra in reteaua CITROËN
sau la un Service autorizat va fi efectuata o
umplere a rezervorului de aditiv AdBlue
®, pentru a
garanta funcţionarea corectă a sistemului SCR.
In cazul in care kilometrajul estimat dintre
doua etape de intretinere depaseste limita
de 20
0
00
d
e kilometri, va recomandam sa
apelati la un Service autorizat sau la reteaua
CITROËN pentru a efectua completarea
necesara. Daca rezervorul de aditiv AdBlue
® este
gol, pornirea motorului este impiedicata de
un dispozitiv reglementar.
In cazul in care este defect sistemul
SCR, nivelul de emisii al vehiculului
dumneavoastra nu mai corespunde
standardului Euro 6: vehiculul
dumneavoastra devine poluant.
In cazul unei defectiuni confirmate a
sistemului SCR, trebuie sa apelati cat mai
repede posibil la reteaua CITROËN sau
la un Service autorizat: dupa parcurgerea
unei distante de 1 100 de kilometri se
va activa automat un dispozitiv pentru a
impiedica pornirea motorului.
Page 195 of 521
193
DS3_ro_Chap08_info-pratiques_ed02-2015
Indicatoare de autonomie
Imediat ce este atacata rezerva din rezervorul
de aditiv AdBlue®, sau dupa detectarea unei
disfunctii a sistemului de depoluare SCR,
un indicator va comunica, de la punerea
contactului, estimarea kilometrajului ramas de
parcurs inainte de blocarea pornirii motorului.
In cazul detectarii simultane a unei disfunctii
si a unui nivel redus de aditiv AdBlue
®, este
afisata autonomia cea mai mica. Dispozitivul reglementat de imobilizare
electronica se activeaza automat,
imediat dupa golirea rezervorului de
aditiv AdBlue
®.
In cazul riscului ca motorul sa nu porneasca din cauza lipsei de aditiv AdBlue®
Autonomie mai mare de 2 400 km
La punerea contactului, pe tabloul de bord nu
este afisata automat nicio informatie referitoare
la autonomie. Autonomie cuprinsa intre 600 si 2 400 km
Imediat dupa punerea contactului se aprinde
martorul luminos UREA, este emis un semnal
sonor si afisat un mesaj (de exemplu: "Top
up emissions additive: Starting prevented
in 1
5
00
k
m" - completati nivelul de aditiv:
pornirea va fi blocata dupa parcurgerea a
1
5
00 de kilometri), indicand autonomia de
rulare exprimata in kilometri sau mile.
In timpul deplasarii, mesajul este afisat la
fiecare 300 de kilometri, atat timp cat nu a fost
completata cantitatea de aditiv.
Adresati-va retelei CITROËN sau unui Service
autorizat pentru a completa cantitatea de aditiv
AdBlue
®.
Puteti, de asemenea, sa efectuati personal
aceasta completare.
Pentru mai multe informatii privind completarea
cu aditiv AdBlue
®, consultati rubrica
corespunzatoare.
Informaţii practice
Page 196 of 521
DS3_ro_Chap08_info-pratiques_ed02-2015
Imediat dupa punerea contactului se aprinde
martorul luminos SERVICE si martorul UREA
lumineaza intermitent, este emis un semnal sonor
si este afisat un mesaj (de exemplu: "Top up
emissions additive: Starting prevented in 600 km"
-
completati nivelul de aditiv: pornirea va fi blocata
dupa parcurgerea a 600
d
e kilometri), indicand
autonomia de rulare exprimata in kilometri sau mile.
In timpul deplasarii, mesajul este afisat la fiecare
30 de secunde, atat timp cat nu a fost completata
cantitatea de aditiv.
Adresati-va retelei CITROËN sau unui Service
autorizat pentru a completa cantitatea de aditiv
AdBlue
®.
Puteti, de asemenea, sa efectuati dumneavoastra
personal aceasta completare.
In caz contrar, nu veti mai putea porni vehiculul.
Autonomie cuprinsa intre 0 si 600 km
La punerea contactului, martorul luminos
SERVICE se aprinde si martorul UREA se
aprinde intermitent, este emis un semnal
sonor si este afisat mesajul "Top up emissions
additive: Starting prevented" (completati nivelul
de aditiv: pornirea a fost blocata).
Rezervorul de aditiv AdBlue
® este gol:
dispozivul de imobilizare electronica
reglementar impiedica pornirea motorului. Pana cauzata de lipsa de aditiv AdBlue
®
Pentru a putea reporni motorul, va
recomandam sa apelati la reteaua
CITROËN sau la un Service autorizat
pentru a completa cantitatea necesara.
Daca efectuati dumneavoastra
personal aceasta completare, este
obligatoriu sa turnati in rezervor o
cantitate de minim 3,8 litri de aditiv
AdBlue
®.
Pentru mai multe informatii privind completarea
cu aditiv AdBlue
®, consultati rubrica
corespunzatoare.
Page 198 of 521
DS3_ro_Chap08_info-pratiques_ed02-2015

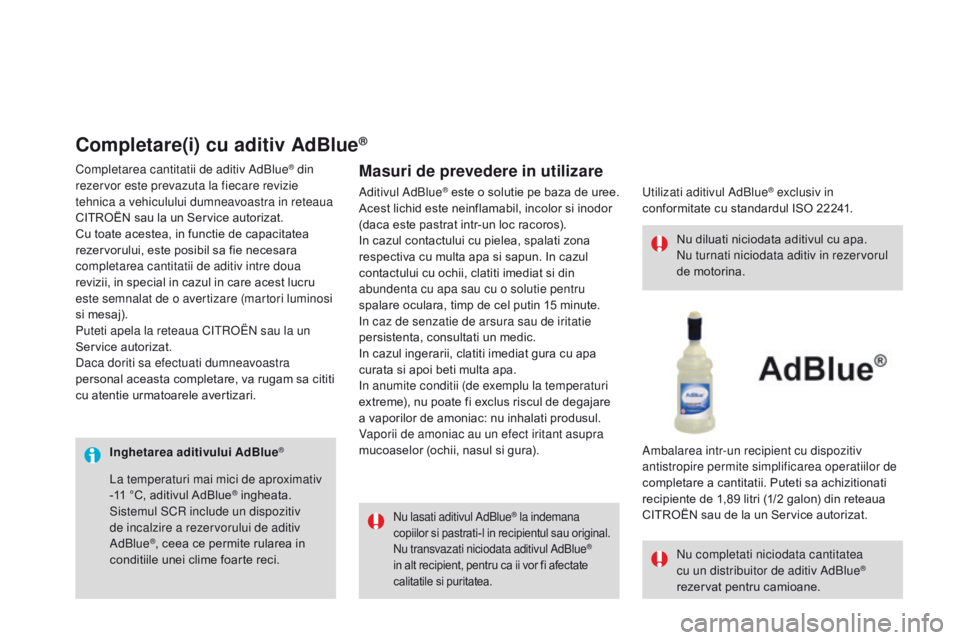

Inghetarea aditivului AdBlue®
Nu lasati aditivul AdBlue® la indemana
copiilor si pastrati-l in recipientul sau original.
Nu transvazati niciodata aditivul AdBlue
®
in alt recipient, pentru ca ii vor fi afectate
calitatile si puritatea.
Nu diluati niciodata aditivul cu apa.
Nu turnati niciodata aditiv in rezervorul
de motorina.
Nu completati niciodata cantitatea
cu un distribuitor de aditiv AdBlue
®
rezervat pentru camioane.
Completarea cantitatii de aditiv AdBlue
® din
rezervor este prevazuta la fiecare revizie
tehnica a vehiculului dumneavoastra in reteaua
CITROËN sau la un Service autorizat.
Cu toate acestea, in functie de capacitatea
rezervorului, este posibil sa fie necesara
completarea cantitatii de aditiv intre doua
revizii, in special in cazul in care acest lucru
este semnalat de o avertizare (martori luminosi
si mesaj).
Puteti apela la reteaua CITROËN sau la un
Service autorizat.
Daca doriti sa efectuati dumneavoastra
personal aceasta completare, va rugam sa cititi
cu atentie urmatoarele avertizari.
Completare(i) cu aditiv AdBlue®
Masuri de prevedere in utilizare
Utilizati aditivul AdBlue® exclusiv in
conformitate cu standardul ISO 22241.
Ambalarea intr-un recipient cu dispozitiv
antistropire permite simplificarea operatiilor de
completare a cantitatii. Puteti sa achizitionati
recipiente de 1,89 litri (1/2 galon) din reteaua
CITROËN sau de la un Service autorizat.
Aditivul AdBlue® este o solutie pe baza de uree.
Acest lichid este neinflamabil, incolor si inodor
(daca este pastrat intr-un loc racoros).
In cazul contactului cu pielea, spalati zona
respectiva cu multa apa si sapun. In cazul
contactului cu ochii, clatiti imediat si din
abundenta cu apa sau cu o solutie pentru
spalare oculara, timp de cel putin 15 minute.
In caz de senzatie de arsura sau de iritatie
persistenta, consultati un medic.
In cazul ingerarii, clatiti imediat gura cu apa
curata si apoi beti multa apa.
In anumite conditii (de exemplu la temperaturi
extreme), nu poate fi exclus riscul de degajare
a vaporilor de amoniac: nu inhalati produsul.
Vaporii de amoniac au un efect iritant asupra
mucoaselor (ochii, nasul si gura).
La temperaturi mai mici de aproximativ
-11 °C, aditivul AdBlue
® ingheata.
Sistemul SCR include un dispozitiv
de incalzire a rezervorului de aditiv
AdBlue
®, ceea ce permite rularea in
conditiile unei clime foarte reci.
Page 199 of 521
197
DS3_ro_Chap08_info-pratiques_ed02-2015
Nu depozitati niciodata recipientele de
aditiv AdBlue® in vehicul.
Aditivul AdBlue
® ingheata la temperaturi
sub aproximativ -11 °C si se degradeaza la
temperaturi mai mari de 25 °C. Se recomanda
depozitarea recipientelor intr-un loc racoros si la
adapost de razele directe ale soarelui.
In aceste conditii, aditivul poate fi pastrat cel
putin un an.
Daca aditivul a inghetat, va putea fi utilizat dupa
dezghetare completa, la temperatura ambianta.

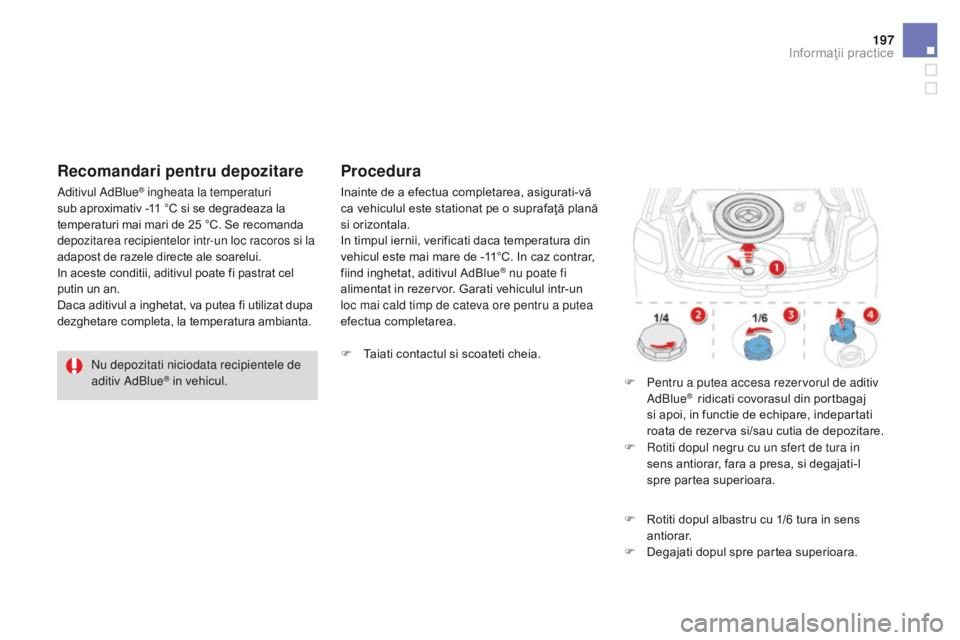

Recomandari pentru depozitare
Inainte de a efectua completarea, asigurati-vă
ca vehiculul este stationat pe o suprafaţă plană
si orizontala.
In timpul iernii, verificati daca temperatura din
vehicul este mai mare de -11°C. In caz contrar,
fiind inghetat, aditivul AdBlue
® nu poate fi
alimentat in rezervor. Garati vehiculul intr-un
loc mai cald timp de cateva ore pentru a putea
efectua completarea.
Procedura
F Taiati contactul si scoateti cheia.
F
Pen
tru a putea accesa rezervorul de aditiv
AdBlue
® ridicati covorasul din portbagaj
si apoi, in functie de echipare, indepartati
roata de rezerva si/sau cutia de depozitare.
F
Ro
titi dopul negru cu un sfert de tura in
sens antiorar, fara a presa, si degajati-l
spre partea superioara.
F
Ro
titi dopul albastru cu 1/6 tura in sens
antiorar.
F
De
gajati dopul spre partea superioara.
Informaţii practice
Page 200 of 521
DS3_ro_Chap08_info-pratiques_ed02-2015
Important: daca rezervorul de aditiv
AdBlue® al vehiculului este complet gol,
acest lucru fiind confirmat de mesajele
de avertizare si de imposibilitatea de
a reporni motorul, trebuie sa efectuati
in mod obligatoriu o completare cu cel
putin 3,8 litri (ceea ce inseamna doua
recipiente de 1,89 litri). In cazul stropirii cu aditiv, clatiti imediat cu
apa rece sau stergeti cu o laveta umeda.
Daca aditivul este cristalizat,
indepartati-l cu un burete si apa calda.
Important:
in cazul adaugarii de
aditiv dupa golirea rezervorului ,
semnalata prin mesajul "Adaugati
adiviv: Pornire interzisa", trebuie sa
asteptati circa 5 minute inainte de a
repune contactul, fara a deschide
usa conducatorului sau debloca
deschiderile vehiculului si fara a
introduce cheia in contact .
Puneti contactul, apoi, dupa un interval
de 10 secunde, porniti motorul.
F
Pr
ocurati-va un recipient de aditiv AdBlue
®.
Dupa verificarea datei de expirare, cititi
cu atentie instructiunile de utilizare de pe
eticheta acestuia inainte de de a turna
continutul recipientului in rezervorul de
aditiv AdBlue
® al vehiculului.
Nu eliminati recipientele de aditiv AdBlue
®
impreuna cu deseurile menajere.
Depozitati-le intr-un container destinat
special acestei utilizari sau aduceti-le la
punctul dumneavoastra de vanzare.
F
Du
pa ce ati turnat continutul recipientului,
in cazul unor scurgeri, stergeti conturul
gurii de alimentare a rezervorului cu
ajutorul unei lavete umede.
F
Am
plasati din nou dopul albastru pe gura
de alimentare a rezervorului si rotiti-l
cu
1
/6
t
ura in sens orar, pana la limita.
F Am
plasati din nou dopul negru, rotindu-l
cu un sfert de tura in sens orar, fara a
presa. Verificati daca marcajul dopului
este amplasat corect in fata marcajului
suportului.
F
In f
unctie de echipare, puneti roata de
rezerva si/sau cutia de depozitare la loc in
spatele portbagajului.
F
Pu
neti la loc covorasul de portbagaj si
inchideti capacul.
Page 365 of 521
363
DS3_ro_Chap12_index-recherche_ed02-2015

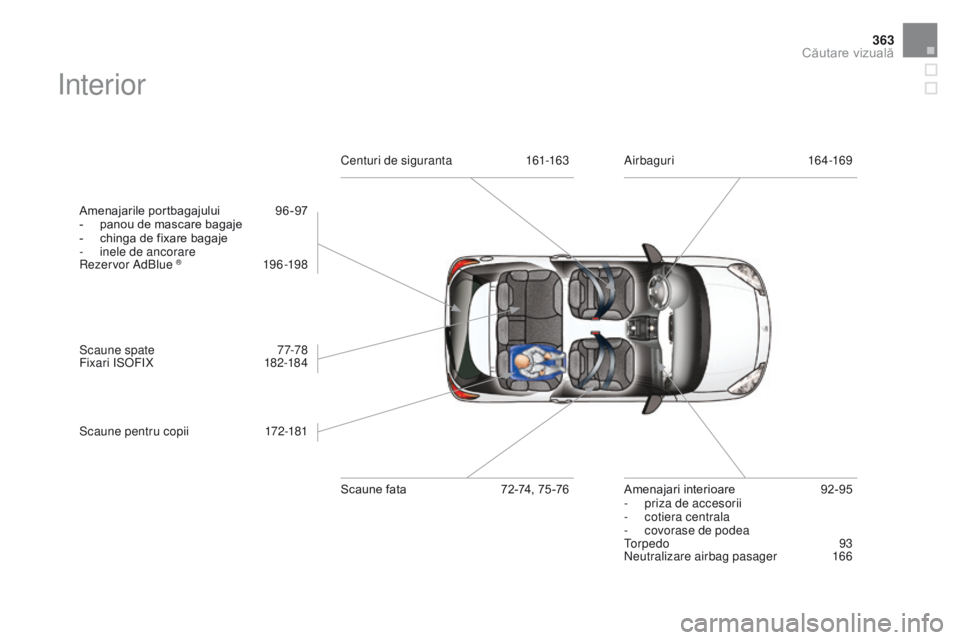

Interior
Amenajarile portbagajului 96-97
- pa nou de mascare bagaje
-
ch
inga de fixare bagaje
-
ine
le de ancorare
Rezervor AdBlue
® 19 6 -198
Sc
aune spate
77
-78
Fixari ISOFIX
182
-18 4
Scaune pentru copii
17
2-181Centuri de siguranta
16
1-163
Scaune fata
72
-74, 75 -76Airbaguri
16 4
-169
Amenajari interioare
92
-95
-
pr
iza de accesorii
-
co
tiera centrala
-
cov
orase de podea
Torpedo
93
N
eutralizare airbag pasager
16
6
Căutare vizuală
Page 367 of 521
365
DS3_ro_Chap12_index-recherche_ed02-2015

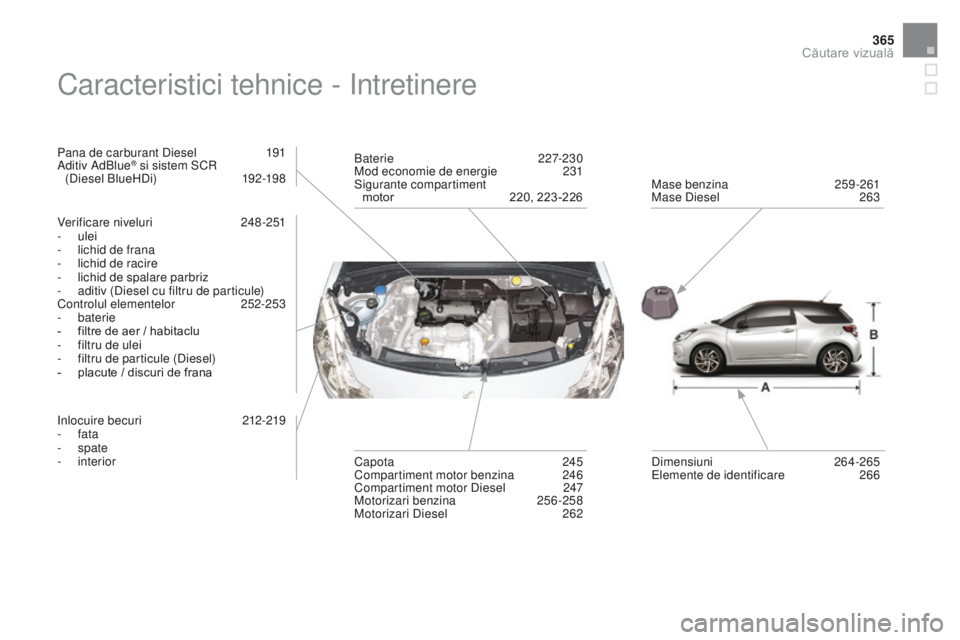

Caracteristici tehnice - Intretinere
Pana de carburant Diesel 191
Aditiv AdBlue® si sistem SCR
(Diesel BlueHDi) 192 -198
Verificare niveluri
24
8-251
-
u
lei
-
li
chid de frana
-
li
chid de racire
-
li
chid de spalare parbriz
-
ad
itiv (Diesel cu filtru de particule)
Controlul elementelor
25
2-253
-
b
aterie
-
fi
ltre de aer / habitaclu
-
fi
ltru de ulei
-
fi
ltru de particule (Diesel)
-
pl
acute / discuri de frana
Inlocuire becuri
21
2-219
-
f
ata
-
s
pate
-
i
nterior Baterie 227
-230
Mod economie de energie 231
S
igurante compartiment
motor
22
0, 223 -226
Capota
24
5
Compartiment motor benzina
24
6
Compartiment motor Diesel
24
7
Motorizari benzina
256
-258
Motorizari Diesel
262 M
ase benzina
25
9-261
Mase Diesel
263
D
imensiuni
26
4-265
Elemente de identificare
26
6
Căutare vizuală
