CITROEN DS3 2017 Lietošanas Instrukcija (in Latvian)

219
DS3_lv_Chap08_info-pratiques_ed02-2015

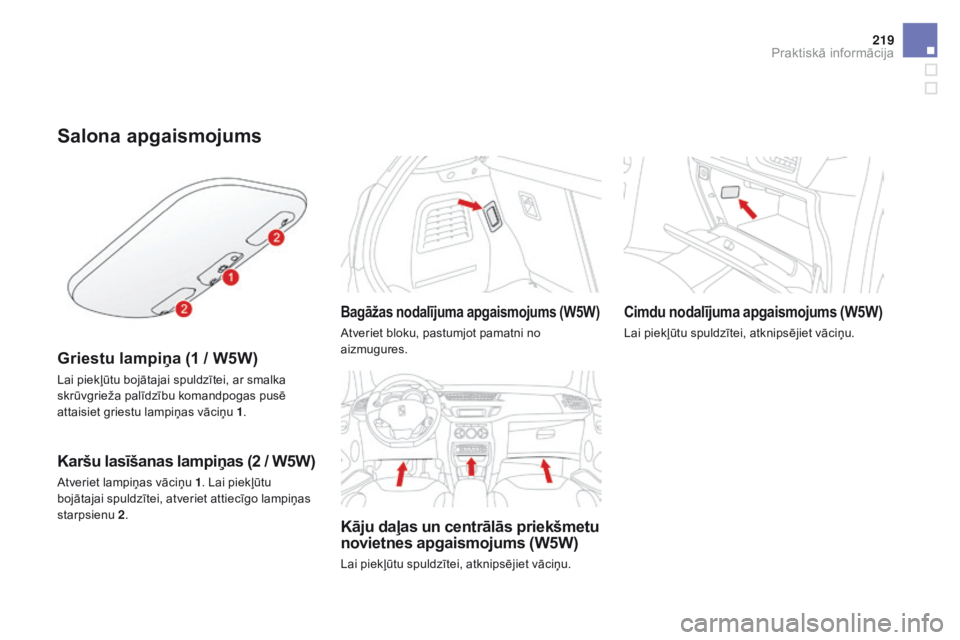

Salona apgaismojums
Griestu lampiņa (1 / W5W)
Lai piekļūtu bojātajai spuldzītei, ar smalka
skrūvgrieža palīdzību komandpogas pusē
attaisiet griestu lampiņas vāciņu 1.
Karšu lasīšanas lampiņas (2 / W5W)
Atveriet lampiņas vāciņu 1. Lai piekļūtu
bojātajai spuldzītei, atveriet attiecīgo lampiņas
starpsienu 2.
Bagāžas nodalījuma apgaismojums (W5W)
Atveriet bloku, pastumjot pamatni no
aizmugures.
Kāju daļas un centrālās priekšmetu
novietnes apgaismojums (W5W)
Lai piekļūtu spuldzītei, atknipsējiet vāciņu.
Cimdu nodalījuma apgaismojums (W5W)
Lai piekļūtu spuldzītei, atknipsējiet vāciņu.
Praktiskā informācija

DS3_lv_Chap08_info-pratiques_ed02-2015

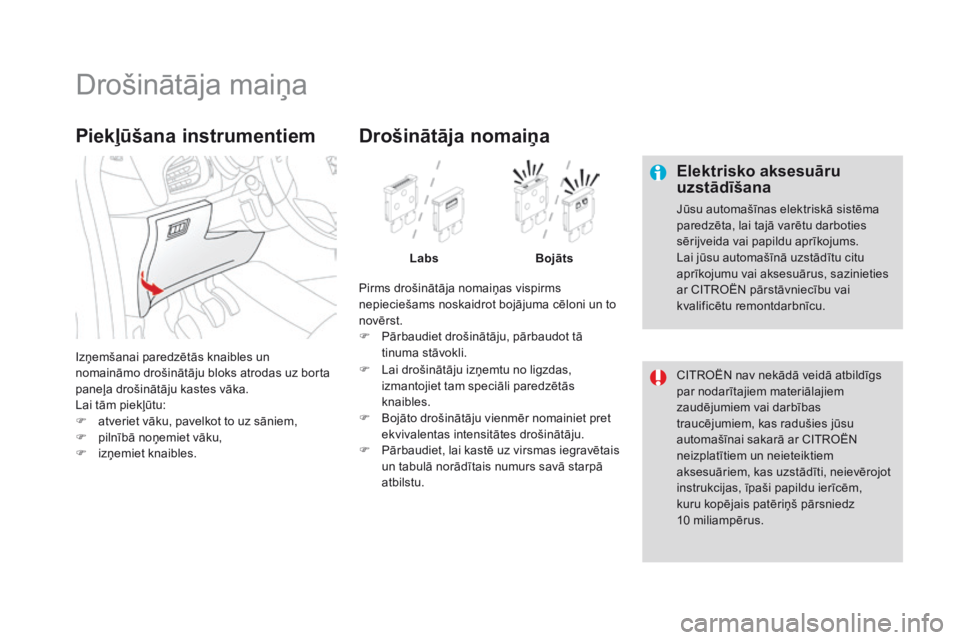

Drošinātāja maiņa
Elektrisko aksesuāru
uzstādīšana
Jūsu automašīnas elektriskā sistēma
paredzēta, lai tajā varētu darboties
sērijveida vai papildu aprīkojums.
Lai jūsu automašīnā uzstādītu citu
aprīkojumu vai aksesuārus, sazinieties
ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
CITROËN nav nekādā veidā atbildīgs
par nodarītajiem materiālajiem
zaudējumiem vai darbības
traucējumiem, kas radušies jūsu
automašīnai sakarā ar CITROËN
neizplatītiem un neieteiktiem
aksesuāriem, kas uzstādīti, neievērojot
instrukcijas, īpaši papildu ierīcēm,
kuru kopējais patēriņš pārsniedz
10
milia
mpērus.
Izņemšanai paredzētās knaibles un
nomaināmo drošinātāju bloks atrodas uz borta
paneļa drošinātāju kastes vāka.
Lai tām piekļūtu:
F
at

veriet vāku, pavelkot to uz sāniem,
F
pi

lnībā noņemiet vāku,
F
iz

ņemiet knaibles.
Piekļūšana instrumentiem
Pirms drošinātāja nomaiņas vispirms
nepieciešams noskaidrot bojājuma cēloni un to
novērst.
F
Pā
rbaudiet drošinātāju, pārbaudot tā
tinuma stāvokli.
drošinātāja nomaiņa
Labs Bojāts
F
La

i drošinātāju izņemtu no ligzdas,
izmantojiet tam speciāli paredzētās
knaibles.
F
Bo

jāto drošinātāju vienmēr nomainiet pret
ekvivalentas intensitātes drošinātāju.
F
Pā

rbaudiet, lai kastē uz virsmas iegravētais
un tabulā norādītais numurs savā starpā
atbilstu.

221
DS3_lv_Chap08_info-pratiques_ed02-2015
drošinātāji borta panelī
Drošinātāju kaste atrodas borta paneļa
apakšdaļā (kreisā puse).
Piekļūšana drošinātājiem
F skatīt sadaļu "Piekļūšana instrumentiem".
drošinātāju tabula
drošinātāja Nr.IntensitāteFunkcijas
FH36 5 APiekabes vadības bloks.
FH37 -Netiek izmantots.
FH38 20 A Hi-Fi pastiprinātājs.
FH39 20 AApsildāmie sēdekļi.
FH40 40 APiekabes vadības bloks.
drošinātāja Nr.Intensitāte Funkcijas
F1 15 AAizmugurējais stikla tīrītājs.
F2 -Neizmantots.
F3 5 ADrošības spilvenu un pirotehnisko spriegotāju kalkulators.
F4 10 AGaisa kondicionētājs, sajūga slēdzis, elektrohromatiskais
atpakaļskata spogulis, daļiņu filtra sūknis (dīzelim),
diagnostikas ligzda, gaisa dozimetrs (dīzelim).
F5 30 ALogu pacēlāju bloks, pasažiera logu pacēlāja
komandslēdzis, priekšējo logu pacēlāju motors.
F6 30 AVadītāja logu pacēlāja motors.
F7 5 APlafons, cimdu kastes apgaismojums.
Praktiskā informācija

DS3_lv_Chap08_info-pratiques_ed02-2015
drošinātāja Nr.IntensitāteFunkcijas
F8 20 ADaudzfunkciju ekrāns, auto magnetola, radio navigācija,
signalizācijas kalkulators, signalizācijas sirēna.
F9 30 A
12V kontaktligzda, pārnēsājamās navigācijas korpusa barošana.
F10 15 AKomandpogas uz stūres.
F11 15 APretaizdzīšanas ierīce, diagnostikas ligzda, automātiskās
pārnesumu kārbas kalkulators.
F12 15 ALietus / gaismas sensors, piekabes vadības bloks.
F13 5 AGalvenais stop slēdzis, motora vadības bloks.
F14 15 ANovietošanas palīgierīces kalkulators, drošības spilvenu
kalkulators, mērinstrumentu panelis, automātiskais gaisa
kondicionētājs, USB Box, Hi-Fi pastiprinātājs.
F15 30 ACentrālās slēdzenes aizslēgšanās.
F16 -Netiek izmantots.
F17 40 A
Aizmugurējā loga un ārējo atpakaļskata spoguļu atkausēšana.
SH -Shunt PARC.

223
DS3_lv_Chap08_info-pratiques_ed02-2015
drošinātāji motora
n odalījumā
Drošinātāju kārba motora nodalījumā atrodas
blakus akumulatoram (kreisā pusē).Piekļūšana drošinātājiem
F Atveriet vāku.
F No mainiet drošinātāju (skatīt attiecīgo
sadaļu).
F
Pē

c darbībām rūpīgi aizveriet vāku,
lai garantētu drošinātāju kastes
hermētiskumu.
Visa veida darbības ar drošinātājiem,
kas atrodas blokā virs akumulatora,
veicamas CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Praktiskā informācija

DS3_lv_Chap08_info-pratiques_ed02-2015

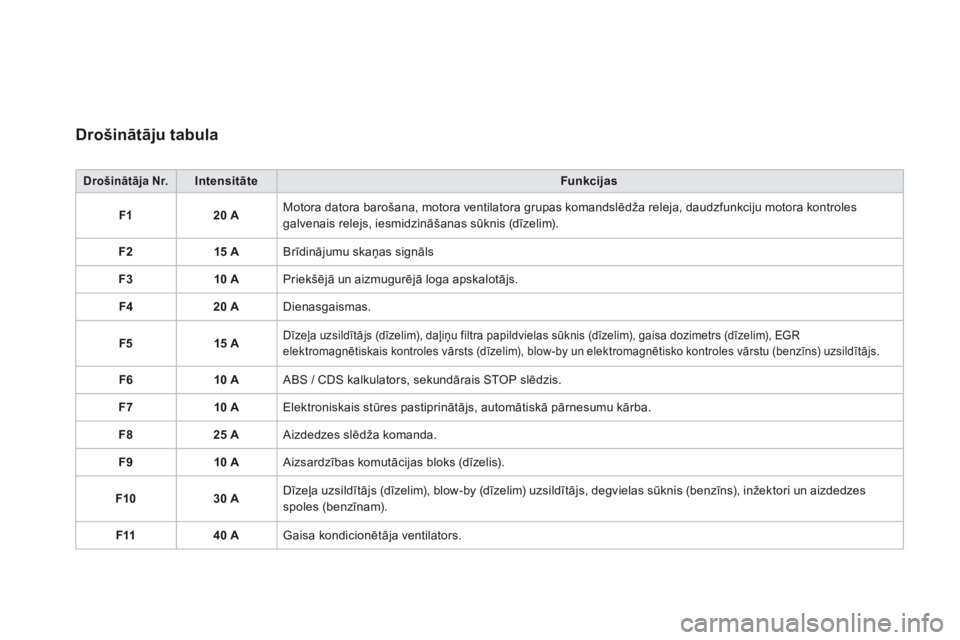

drošinātāju tabula
drošinātāja Nr.IntensitāteFunkcijas
F1 20 AMotora datora barošana, motora ventilatora grupas komandslēdža releja, daudzfunkciju motora kontroles
galvenais relejs, iesmidzināšanas sūknis (dīzelim).
F2 15 ABrīdinājumu skaņas signāls
F3 10 APriekšējā un aizmugurējā loga apskalotājs.
F4 20 ADienasgaismas.
F5 15 A
Dīzeļa uzsildītājs (dīzelim), daļiņu filtra papildvielas sūknis (dīzelim), gaisa dozimetrs (dīzelim), EGR
elektromagnētiskais kontroles vārsts (dīzelim), blow-by un elektromagnētisko kontroles vārstu (benzīns) uzsildītājs.
F6 10 AABS / CDS kalkulators, sekundārais STOP slēdzis.
F7 10 AElektroniskais stūres pastiprinātājs, automātiskā pārnesumu kārba.
F8 25 AAizdedzes slēdža komanda.
F9 10 AAizsardzības komutācijas bloks (dīzelis).
F10 30 ADīzeļa uzsildītājs (dīzelim), blow-by (dīzelim) uzsildītājs, degvielas sūknis (benzīns), inžektori un aizdedzes
spoles (benzīnam).
F11 40 AGaisa kondicionētāja ventilators.

225
DS3_lv_Chap08_info-pratiques_ed02-2015

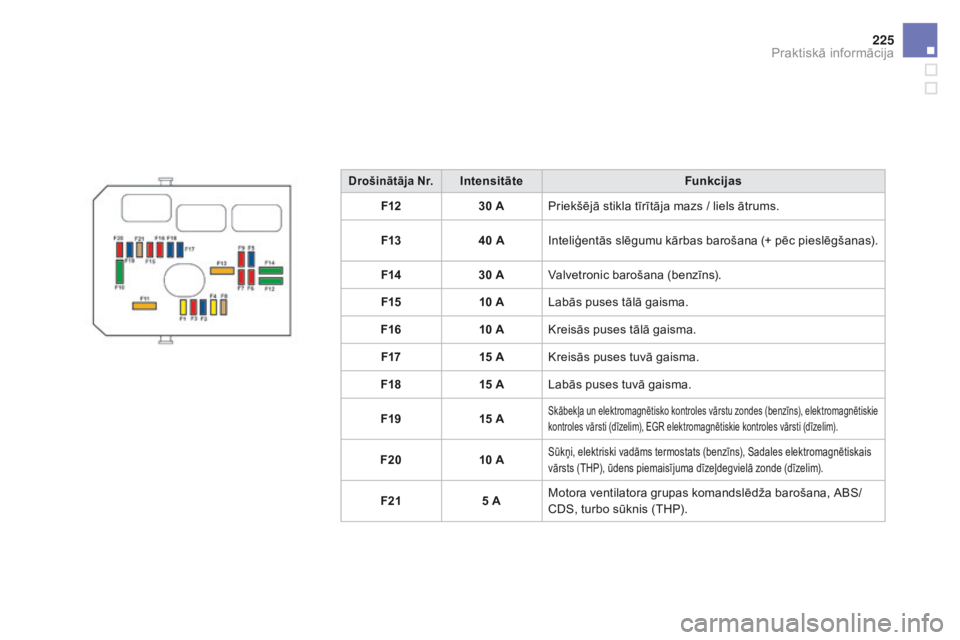

drošinātāja Nr.IntensitāteFunkcijas
F12 30 APriekšējā stikla tīrītāja mazs / liels ātrums.
F13 40 AInteliģentās slēgumu kārbas barošana (+ pēc pieslēgšanas).
F14 30 AValvetronic barošana (benzīns).
F15 10 ALabās puses tālā gaisma.
F16 10 AKreisās puses tālā gaisma.
F17 15 AKreisās puses tuvā gaisma.
F18 15 ALabās puses tuvā gaisma.
F19 15 A
Skābekļa un elektromagnētisko kontroles vārstu zondes (benzīns), elektromagnētiskie
kontroles vārsti (dīzelim), EGR elektromagnētiskie kontroles vārsti (dīzelim).
F20 10 ASūkņi, elektriski vadāms termostats (benzīns), Sadales elektromagnētiskais
vārsts (THP), ūdens piemaisījuma dīzeļdegvielā zonde (dīzelim).
F21 5 AMotora ventilatora grupas komandslēdža barošana, ABS/
CDS, turbo sūknis (THP).
Praktiskā informācija

DS3_lv_Chap08_info-pratiques_ed02-2015

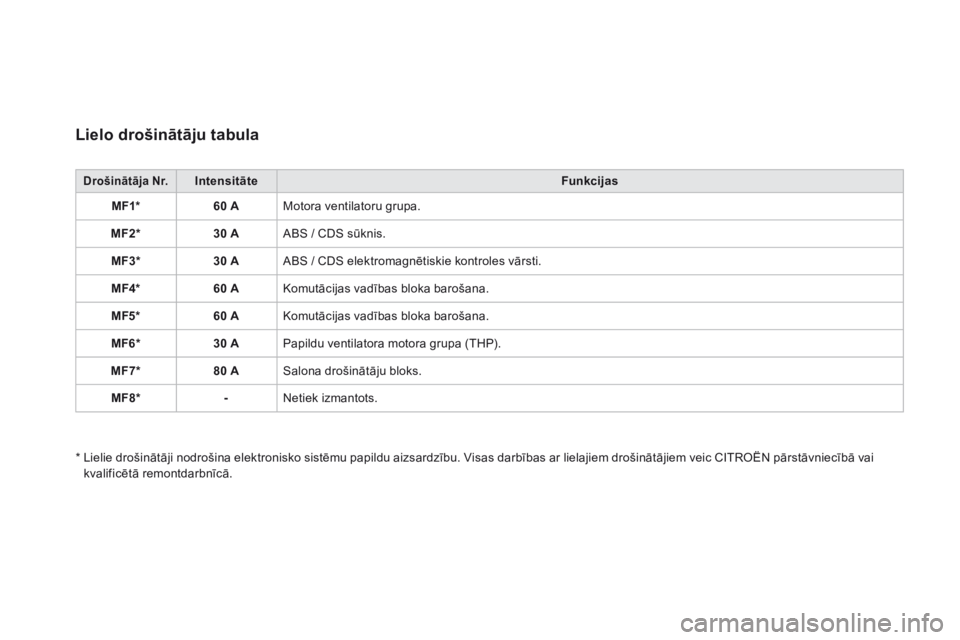

Lielo drošinātāju tabula
drošinātāja Nr.IntensitāteFunkcijas
MF1* 60 AMotora ventilatoru grupa.
MF2* 30 AABS / CDS sūknis.
MF3* 30 AABS / CDS elektromagnētiskie kontroles vārsti.
MF4* 60 AKomutācijas vadības bloka barošana.
MF5* 60 AKomutācijas vadības bloka barošana.
MF6* 30 APapildu ventilatora motora grupa (THP).
MF7* 80 ASalona drošinātāju bloks.
MF8* -Netiek izmantots.
*
Li

elie drošinātāji nodrošina elektronisko sistēmu papildu aizsardzību. Visas darbības ar lielajiem drošinātājiem veic CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.

227
DS3_lv_Chap08_info-pratiques_ed02-2015
12V akumulators
Akumulators atrodas zem motora pārsega.
Lai piekļūtu akumulatoram:
F
at
veriet motora pārsegu, izmantojot iekšējo
sviru, tad ārējo sviru;
F
no

stipriniet motora pārsega balstu;
F
no

ņemiet spailes (+) plastikāta pārsegu.
Piekļūšana akumulatoram
Motora iedarbināšana izmantojot rezerves akumulatoru vai izlādētā akumulatora uzlādēšana.
Vispārēja informācija
Svina skābes akumulatori
Akumulatori satur kaitīgas vielas,
piemēram, sērskābi un svinu.
Tie jāiznīcina atbilstoši jūsu valstī
noteiktās likumdošanas prasībām un
nekādā gadījumā tos nedrīkst izmest
kopā ar citiem sadzīves atkritumiem.
Nododiet izmantotos akumulatorus un
baterijas speciālā savākšanas punktā.
Versijām, kas aprīkotas ar Stop&Start,
ir specifiskas tehnoloģijas un
raksturlielumu 12V akumulators.
Tā nomaiņu drīkst veikt vienīgi
CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā. Pirms darbībām ar akumulatoru
nodrošiniet acu un sejas aizsardzību.
Jebkuras darbības uz akumulatoru
jāveic vēdināmā telpā un prom
no atklātas liesmas vai dzirksteļu
avotiem, lai izvairītos no sprādziena un
aizdegšanās riska.
Darbības beigās nomazgājiet rokas.
Ja jūsu automašīna ir aprīkota ar elektronisko
vai automātisko pārnesumkārbu, nekādā
gadījumā nemēģiniet iedarbināt motoru,
stumjot automašīnu.
Akumulatora spaile (-) nav pieejama.
Masas punkts ir izvietots uz priekšējā kreisās
puses spārna.
Praktiskā informācija

DS3_lv_Chap08_info-pratiques_ed02-2015
Atsevišķas funkcijas, piemēram,
Stop&Start nav pieejamas, kamēr
akumulatoram nav sasniegts
pietiekams uzlādes līmenis.
Nekādā gadījumā nedarbiniet motoru,
pieslēdzot akumulatora baterijas
lādētāju.
Nekādā gadījumā neizmantojiet 24V vai
lielākas jaudas akumulatoru.
Vispirms pārbaudiet, vai rezerves
akumulatora baterijas minimālais
spriegums ir 12V un tās minimālā
kapacitāte ir vienāda ar izlādētās
akumulatora baterijas kapacitāti.
Abas automašīnas nedrīkst saskarties.
Abām automašīnām izslēdziet visus
elektroenerģijas patērētājus (auto
magnetolas, stikla tīrītājus, lukturus utt.).
Sekojiet, lai rezerves vadi neatrastos
tuvu motora kustīgajām daļām
(ventilatoram, siksnai utt.).
Neatvienojiet spaili (+), motoram
darbojoties.
Motora iedarbināšana no
cita akumulatora
Ja jūsu automašīnas akumulators ir izlādējies,
motoru iespējams no jauna iedarbināt ar
rezerves akumulatora baterijas (ārēju vai no
citas automašīnas) un rezerves vadu palīdzību
vai arī ar akumulatora pastiprinātāja palīdzību.F
Pa

celiet spailes (+) plastmasas vāciņu, ja
jūsu automašīna ar tādu ir aprīkota.
F
Pieslēdziet sarkano savienojošo vadu pie
izlādētā akumulatora A spailes (+) (pie
metinātās metāliskās daļas) un rezerves
akumulatora vai pastiprinātāja B spailes (+).
F Pieslēdziet vienu zaļā vai melnā
s avienojošā vada galu pie papildu
akumulatora vai pastiprinātāja B (-) spailes
(vai pie tehniskās palīdzības automašīnas
masas punkta).
F
Pi

eslēdziet otru zaļā vai melnā savienojošā
vada galu pie jūsu automašīnas masas
punkta C. F
Ie

darbiniet tehniskās palīdzības
automašīnas motoru un ļaujiet tam dažas
minūtes darboties.
F
Ie
slēdziet bojātās automašīnas starteri un
ļaujiet motoram darboties.
Ja motors neiedarbojas uzreiz, izslēdziet
aizdedzi un nogaidiet brīdi, pirms mēģināt
vēlreiz.
F
No
gaidiet, līdz motors sāk strādāt
vienmērīgi, tad atvienojiet vadus.
F
Uz
lieciet atpakaļ spailes (+) plastmasas
vāciņu, ja jūsu automašīna ar tādu ir
aprīkota.
F
Da
rbiniet motoru automašīnai braucot vai
stāvot vismaz 30 minūtes, līdz akumulatora
baterija ir sasniegusi pietiekamu lādiņa
līmeni.
