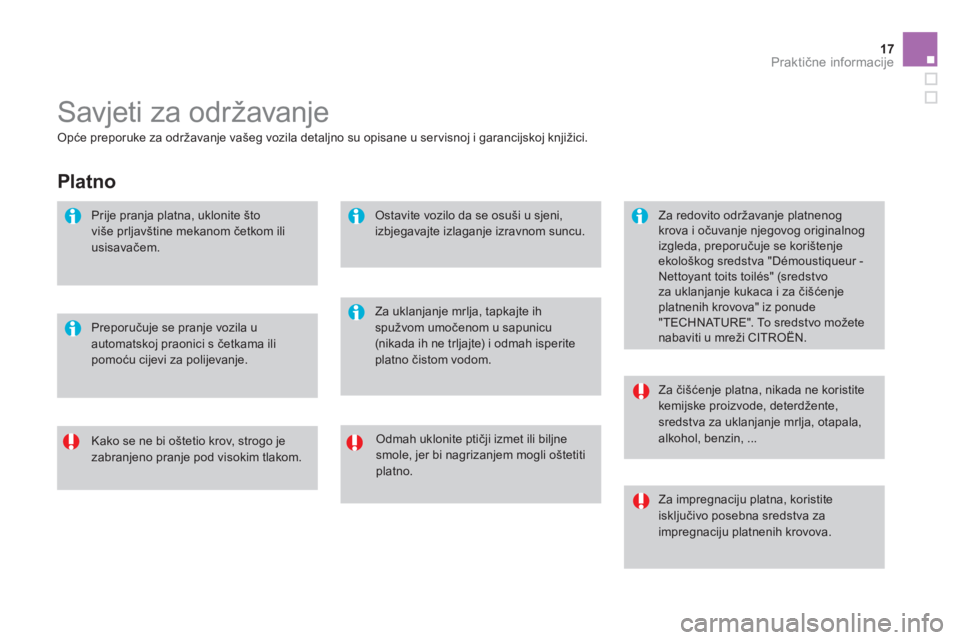

17Praktične informacije

Savjeti za održavanje
Odmah uklonite ptičji izmet ili biljne smole, jer bi nagrizanjem mogli oštetitiplatno.


Kako se ne bi oštetio krov, strogo jezabranjeno pranje pod visokim tlakom.


Za čišćenje platna, nikada ne koristitekemijske proizvode, deterdžente,sredstva za uklanjanje mrlja, otapala, alkohol, benzin, ...
Opće preporuke za održavanje vašeg vozila detaljno su opisane u ser visnoj i garancijskoj knjižici.
Ostavite vozilo da se osuši u sjeni, izbjegavajte izlaganje izravnom suncu.


Preporučuje se pranje vozila uautomatskoj praonici s četkama ilipomoću cijevi za polijevanje.
Za uklanjanje mrlja, tapkajte ih spužvom umočenom u sapunicu (nikada ih ne trljajte) i odmah isperite platno čistom vodom.


Za impregnaciju platna, koristite isključivo posebna sredstva za impregnaciju platnenih krovova.

Platno


Prije pranja platna, uklonite što više prljavštine mekanom četkom iliusisavačem.


Za redovito održavanje platnenog krova i očuvanje njegovog originalnog izgleda, preporučuje se korištenjeekološkog sredstva "Démoustiqueur -Nettoyant toits toilés" (sredstvo za uklanjanje kukaca i za či

18Tehnički podaci
MODELI:MOTORI I MJENJAČI
Tipovi, varijante, verzije:SB...HMZ05FS05FS95FV85FN8 *
BENZINSKI MOTORIVTi 82VTi 120THP 155THP 150 *

Obujam (cm 3)1 199
1 598

1 598

Provr t x hod (mm)

75 x 90,5 77 x 85,8
77 x 85,8
Na
jveća snaga: norma CEE (kW)
60
88
115
110
*

Broj okretaja pri najvećoj snazi
(okr/min)

5 750
6 000 6 000
Na
jveći moment: norma CEE (Nm) 118

160240

Bro
j okretaja pri najvećem momentu (okr/min)

2 750

4 250
1 400


Gorivo Bezolovni benzin Bezolovni benzin
Bezolovni benzin
K
atalizator DaDa

Da

MJENJA
ČRučni(5 stupnjeva)
Ručni (5 stupnjeva)
Automatski
(4 stupnja)

Ručni (6 stupnjeva)

ZAPREMINA ULJA
(u litrama)
Motorno ulje (sa zamjenom pročistača)3,25 4,254,254,25
*

Za Belgiju.

19Te h n ički podaci
MASE I VUČNA OPTEREĆENJA (u kg)
Benzinski motoriVTi 82VTi 120THP 155THP 150 *
MjenjačRučniRučniAutomatskiRučni
Tipovi, varijante, verzije: SB...HMZ05FS05FS95FV85FN8 *


- Masa prazno
g vozila 1 032
1 088
1 13 3
1 156



- Masa vozila spremno
g za vožnju1 107
1 163

1 208 1 231


- Na
jveća tehnički dopuštena masa opterećenog vozila (MTAC)
1 532
1 5751 610
1 619



- Ukupna dopuštena masa vozila s prikolicom (MTRA) na nagibu 12%2 332
2 475

2 510

2 519



- Prikolica s kočnicom
(u granici MTR A)
na nagibu 12% 800
900
900
900



- Prikolica s kočnicom
**
(s prijenosomopterećenja, u granici MTRA)
1 10 01 150
1 150
1 150



- Prikolica bez kočnice
520
570
570
570



- Preporučeno opterećen
je na kuki
46

46

4646


* Za Belgiju.

**

Masa prikolice s kočnicom može biti povećana, u granici MTR A, pod uvjetom da se za toliko smanji MTAC vučnog vozila; pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.
Navedene vri
jednosti MTR A i vučnih opterećenja vrijede do nadmorske visine od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000 metara nadmorske visine.

Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masu prikolice.

20Tehnički podaci
MODELI:MOTORI I MJENJAČI
Tipovi, varijante, verzije: SB...9HP8/PS
DIZEL MOTORIe-HDi 90 FAP

Obujam (cm 3)1 560
Provr t x hod
(mm)

75 x 88,3
Na
jveća snaga: norma CEE (kW)
68

Broj okretaja pri najvećoj snazi (okr/min)4 000

Najveći moment: norma CEE (Nm)
230

Broj okretaja pri najvećem momentu (okr/min)1 750


Gorivo Dizel
K
atalizator

Da

Pročistač čestica
(FA P)

Da

MJENJA
Č
Ručni upravljani (6 stupnjeva)

ZAPREMINA ULJA
(u litrama)
Motorno ulje (sa zamjenom pročistača)
3,75
.../
S : model e-HDi opremljen sustavom Stop & Start .

21Te h n ički podaci
MASE I VUČNA OPTEREĆENJA (u kg)
Dizel motorie-HDi 90 FAP
MjenjačRučni upravljani(6 brzina)
Tipovi, varijante, verzije: SB...9HP8/PS



- Masa praznog vozila 1 090



- Masa vozila spremno
g za vožnju1 165



- Na
jveća tehnički dopuštena masa opterećenog vozila (MTAC)
1 639



-
Ukupna dopuštena masa vozila s prikolicom (MTRA) na nagibu 12%2 539


- Prikolica s kočnicom
(u granici MTR A)

na nagibu 12% 900



- Prikolica s kočnicom *
(s prijenosomopterećenja u granici MTRA)
1 150



- Prikolica bez kočnice570



- Preporučeno opterećen
je na kuki 46

Navedene vri
jednosti MTR A i vučnih opterećenja vrijede do nadmorske visine od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10
% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masuprikolice.
*
Masa prikolice s kočnicom može biti povećana, u
granici MTR A, pod uvjetom da se za toliko smanji MTAC vučnog vozila; pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.

22Tehnički podaci

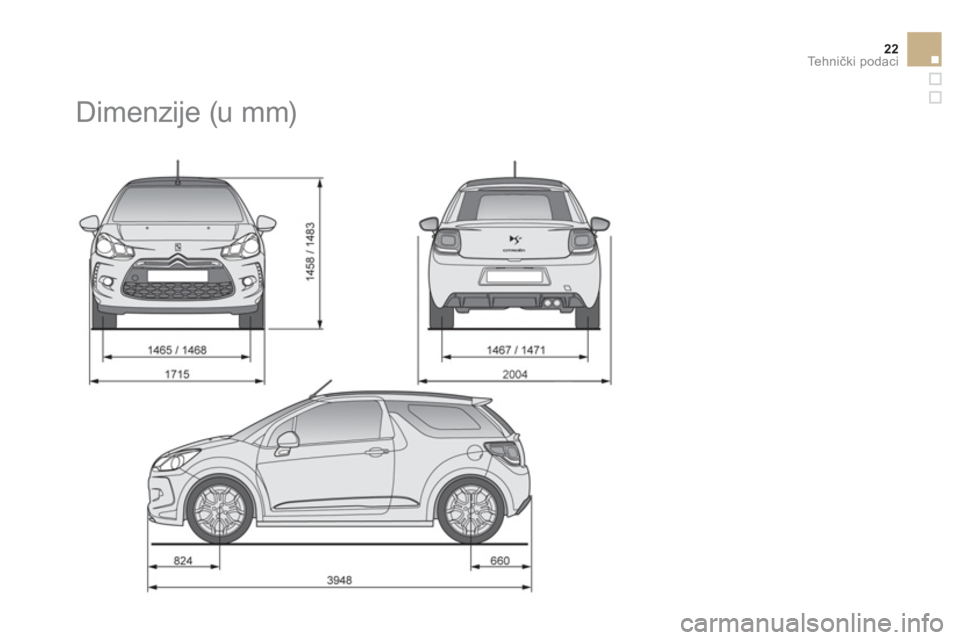

Dimenzije (u mm)

4DconceptDiadeisEdipro

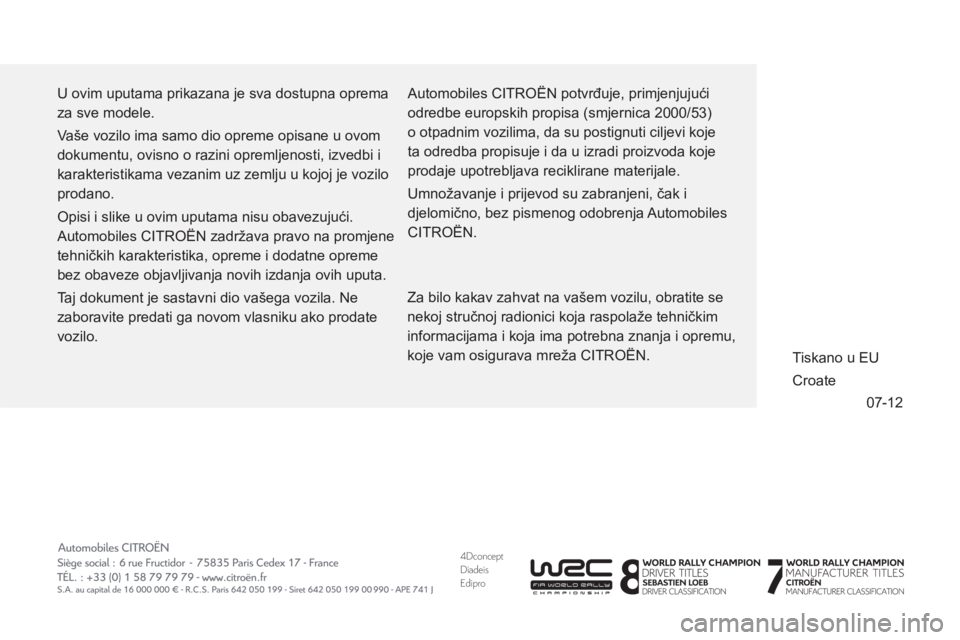

07-12 U ovim uputama prikazana je sva dostupna oprema
za sve modele.
Vaše vozilo ima samo dio opreme opisane u ovom
dokumentu, ovisno o razini opremljenosti, izvedbi i
karakteristikama vezanim uz zemlju u kojoj je vozilo
prodano.
Opisi i slike u ovim uputama nisu obavezujući.
Automobiles CITROËN zadržava pravo na promjene
tehničkih karakteristika, opreme i dodatne opreme
bez obaveze objavljivanja novih izdanja ovih uputa.
Taj dokument je sastavni dio vašega vozila. Ne
zaboravite predati ga novom vlasniku ako prodate
vozilo. Automobiles CITROËN potvrđuje, primjenjujući
odredbe europskih propisa (smjernica 2000/53)
o otpadnim vozilima, da su postignuti ciljevi koje
ta odredba propisuje i da u izradi proizvoda koje
prodaje upotrebljava reciklirane materijale.
Umnožavanje i prijevod su zabranjeni, čak i
djelomično, bez pismenog odobrenja Automobiles
CITROËN.
Tiskano u EU

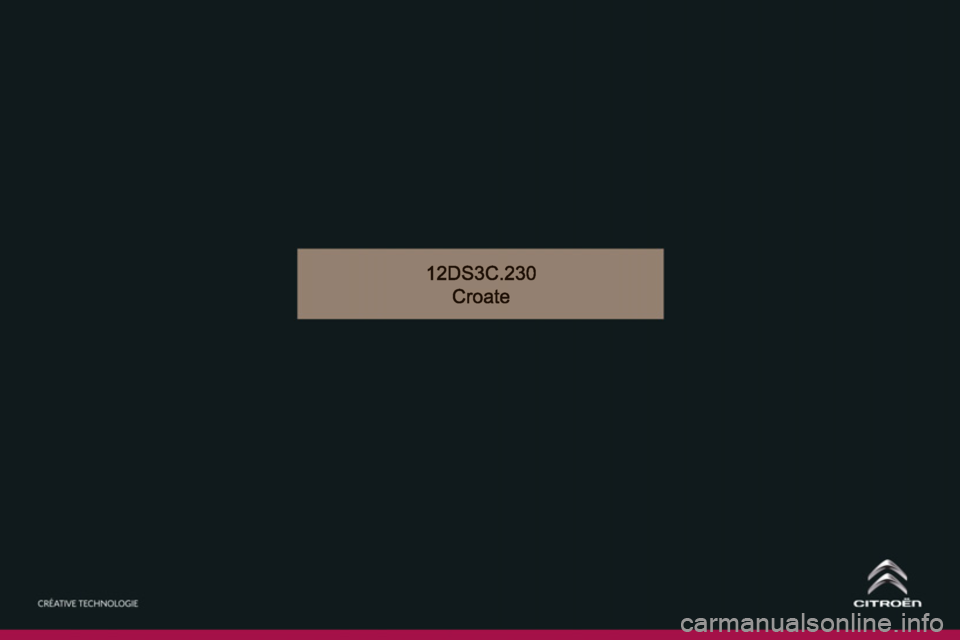

Croate
Za bilo kakav zahvat na vašem vozilu, obratite se
nekoj stručnoj radionici koja raspolaže tehničkim
informacijama i koja ima potrebna znanja i opremu,
koje vam osigurava mreža CITROËN.
