CITROEN DS3 CABRIO 2013 Upute Za Rukovanje (in Croatian)

7Otvaranje

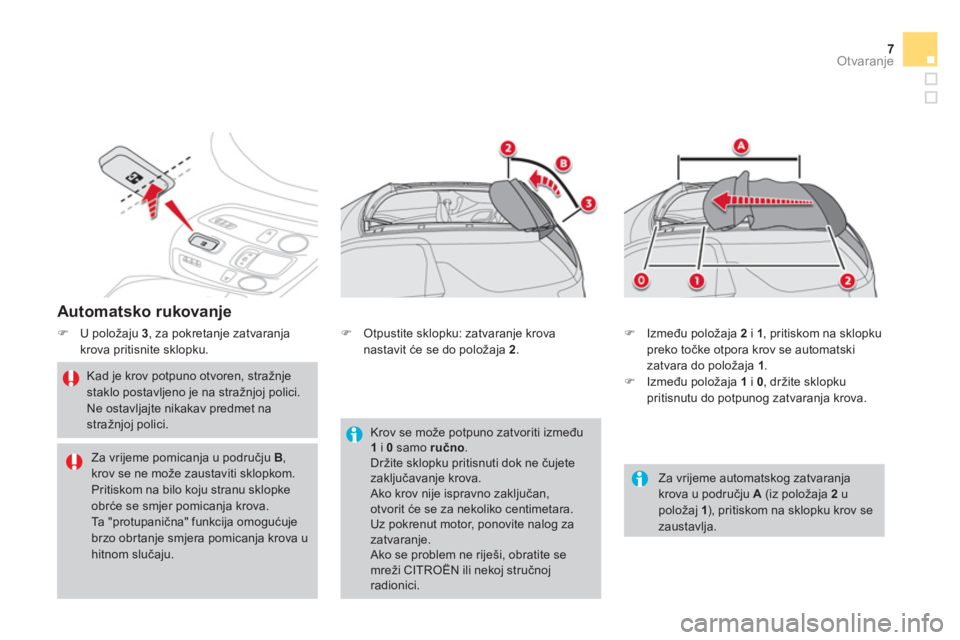

Automatsko rukovanje
)U položaju 3
, za pokretanje zatvaranja
krova pritisnite sklopku.

Kad je krov potpuno otvoren, stražnjestaklo postavljeno je na stražnjoj polici. Ne ostavljajte nikakav predmet nastražnjoj polici.


Za vrijeme automatskog zatvaranja krova u području A(iz položaja 2 u položaj 1), pritiskom na sklopku krov se zaustavlja.
Krov se može potpuno zatvoriti između 1i 0 samo ručno.Držite sklopku pritisnuti dok ne čujetezaključavanje krova. Ako krov nije ispravno zaključan,otvorit će se za nekoliko centimetara.Uz pokrenut motor, ponovite nalog zazatvaranje. Ako se problem ne riješi, obratite semreži CITROËN ili nekoj stručnoj radionici.
)
Otpustite sklopku: zatvaranje krova
nastavit će se do položaja 2 . )
Između položaja 2
i 1, pritiskom na sklopku preko točke otpora krov se automatski
zatvara do položaja 1.) Između položaja 1i0
, držite sklopku pritisnutu do potpunog zatvaranja krova.


Za vrijeme pomicanja u području B,krov se ne može zaustaviti sklopkom.
Pritiskom na bilo koju stranu sklopkeobrće se smjer pomicanja krova.
Ta " p r o t u p a n ična" funkcija omogućuje
brzo obrtanje smjera pomicanja krova uhitnom slučaju.

8Otvaranje

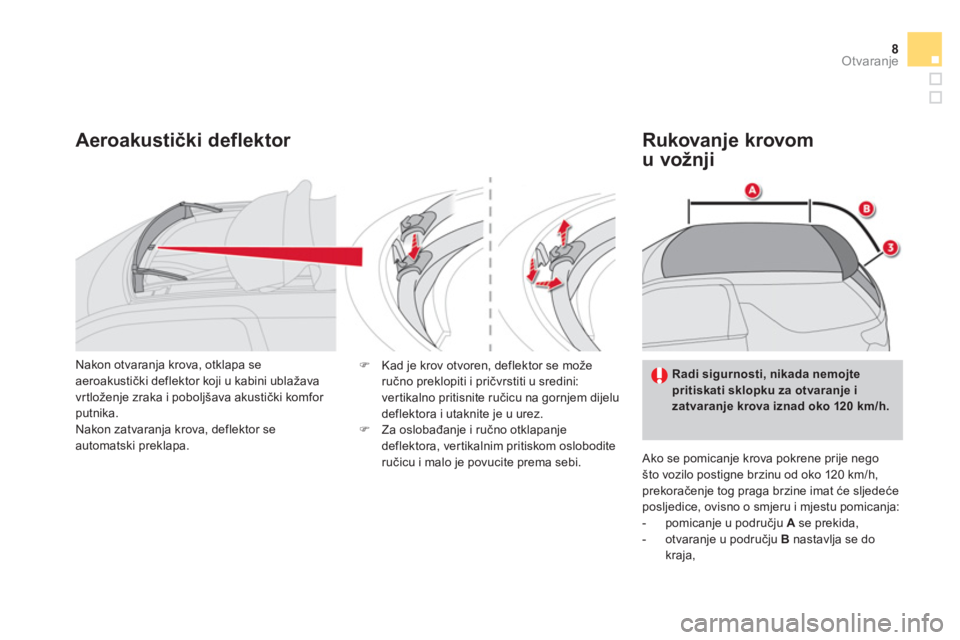

Aeroakustički deflektor
Rukovanje krovom
u vožnji
Ako se pomicanje krova pokrene prije negošto vozilo postigne brzinu od oko 120 km/h,prekoračenje tog praga brzine imat će sljedećeposljedice, ovisno o smjeru i mjestu pomicanja:


- pomicanje u području Ase prekida,

- otvaranje u području B
nastavlja se dokraja,
Radi sigurnosti, nikada nemojte pritiskati sklopku za otvaranje i zatvaranje krova iznad oko 120 km/h.
Nakon otvaranja krova, otklapa seaeroakustički deflektor koji u kabini ublažava
vrtloženje zraka i poboljšava akustički komfor putnika.
Nakon zatvaranja krova, deflektor seautomatski preklapa.
) Kad je krov otvoren, deflektor se može
ručno preklopiti i pričvrstiti u sredini:
ver tikalno pritisnite ručicu na
gornjem dijelu
deflektora i utaknite je u urez.) Za oslobađanje i ručno otklapanje
deflektora, vertikalnim pritiskom oslobodite
ručicu i malo je povucite prema sebi.

9Otvaranje

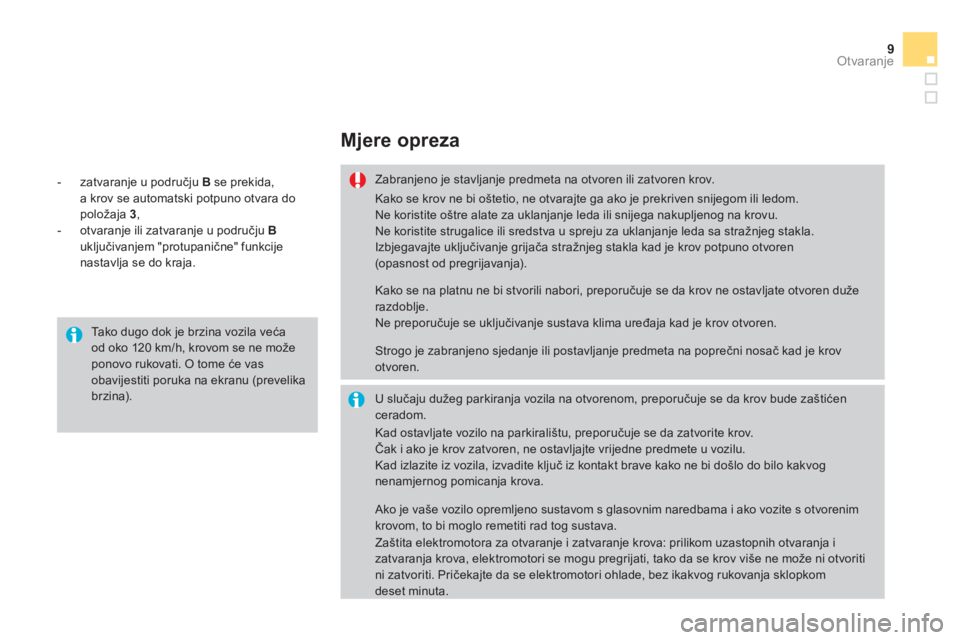

Mjere opreza
Zabranjeno je stavljanje predmeta na otvoren ili zatvoren krov.
U slučaju dužeg parkiranja vozila na otvorenom, preporučuje se da krov bude zaštićen ceradom.
Kako se krov ne bi oštetio, ne otvarajte ga ako je prekriven snijegom ili ledom. Ne koristite oštre alate za uklanjanje leda ili snijega nakupljenog na krovu.Ne koristite strugalice ili sredstva u spreju za uklanjanje leda sa stražnjeg stakla. Izbjegavajte uključivanje grijača stra

Otvaranje
Ako se krov zaustavi u području B , poruka na ekranu tražit će da odmah zavr

11Otvaranje

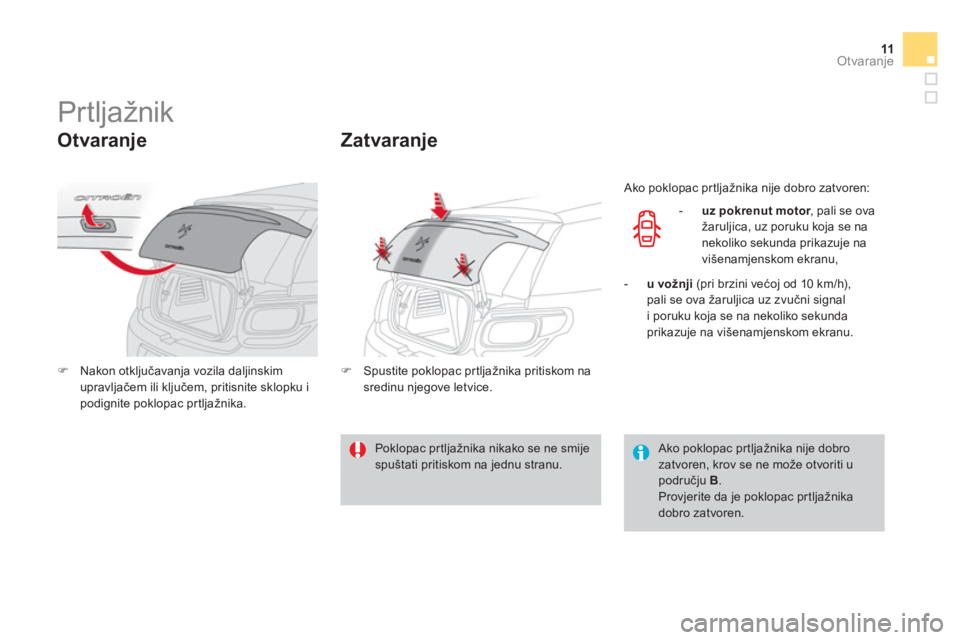

Prtljažnik


Otvaranje
)Nakon otključavanja vozila daljinskim
upravljačem ili ključem, pritisnite sklopku i podignite poklopac prtljažnika.
Zatvaranje
)
Spustite poklopac pr tljažnika pritiskom na sredinu njegove letvice.
Ako poklopac pr tljažnika nije dobro zatvoren:
-
uz pokrenut motor
, pali se ovar
žaruljica, uz poruku koja se na
nekoliko sekunda prikazuje na
višenamjenskom ekranu,
-u vožnji
(pri brzini većoj od 10 km/h),pali se ova žaruljica uz zvučni signal
i poruku koja se na nekoliko sekunda
prikazuje na višenamjenskom ekranu.
Poklopac prtljažnika nikako se ne smijespuštati pritiskom na jednu stranu.


Ako poklopac pr tljažnika nije dobro zatvoren, krov se ne može otvoriti upodručju B.Provjerite da je poklopac pr tljažnika dobro zatvoren.

12Otvaranje
Ako se krov pomiče u otvoreni polo

13Otvaranje

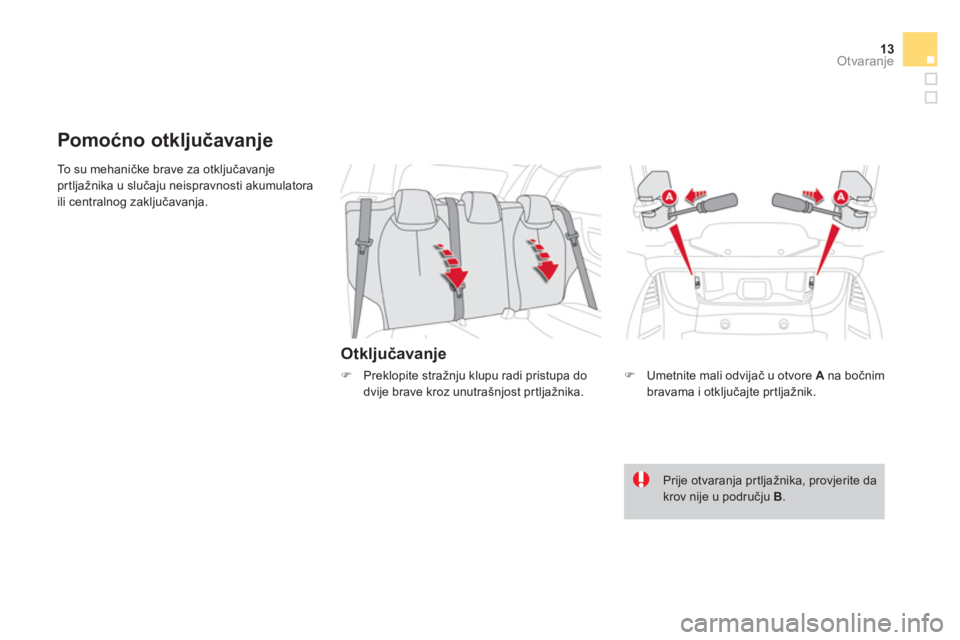

To s u m e h a n ičke brave za otključavanjeprtljažnika u slučaju neispravnosti akumulatora
ili centralnog zaključavanja.
Otključavanje






Pomoćno otključavanje
)
Umetnite mali odvijač u otvore A
na bočnim
bravama i otključajte prtljažnik.
)
Preklopite stražnju klupu radi pristupa do
dvije brave kroz unutrašnjost prtljažnika.

Prije otvaranja prtljažnika, provjerite dakrov nije u području B
.

14Oprema

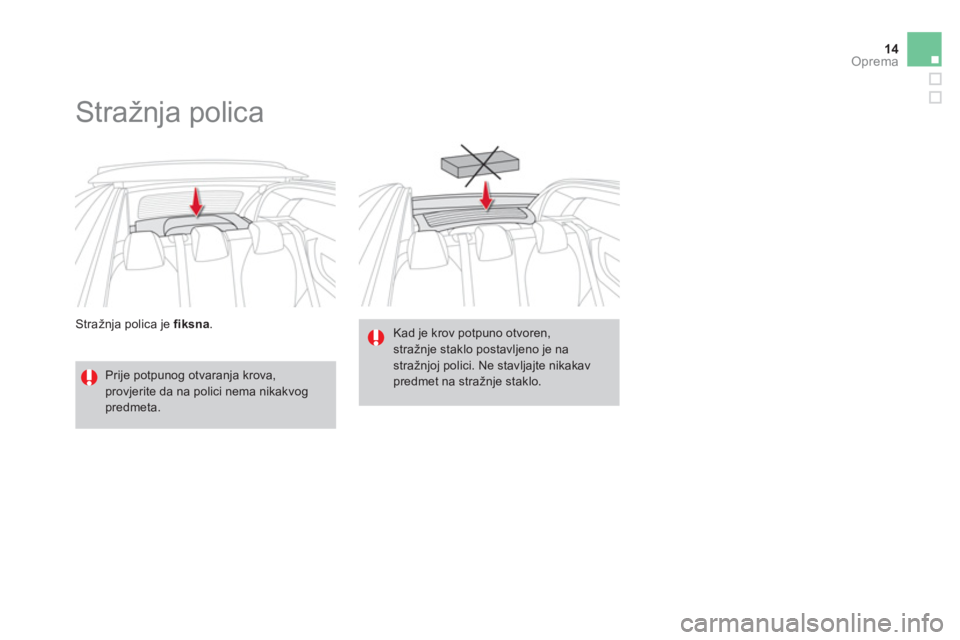

Stražnja polica je fiksna.





Stražnja polica


Prije potpunog otvaranja krova,provjerite da na polici nema nikakvogpredmeta.
Kad je krov potpuno otvoren,stražnje staklo postavljeno je na stražnjoj polici. Ne stavljajte nikakav predmet na stražnje staklo.

15
Praktične informacije

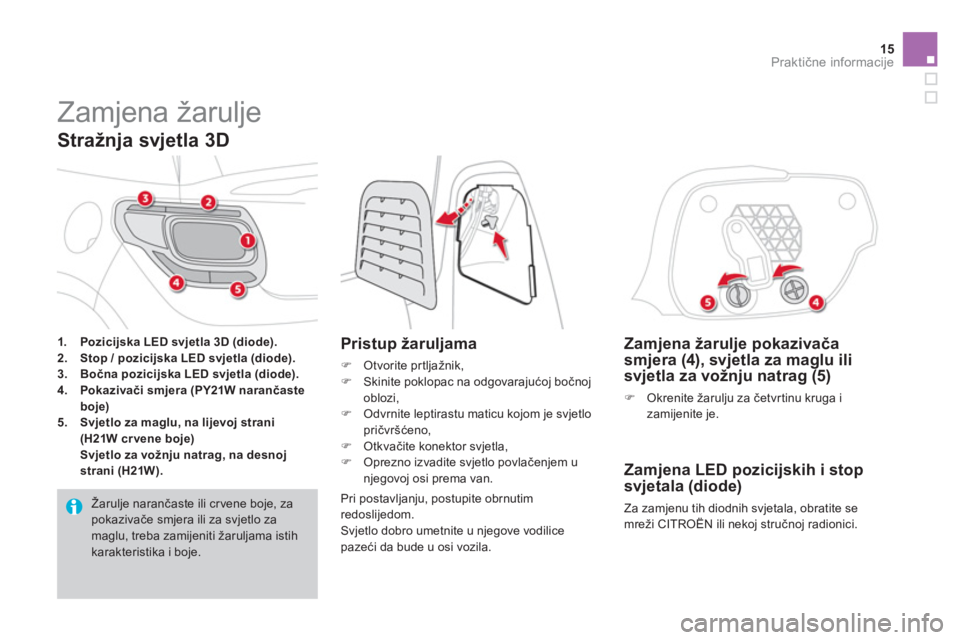

Zamjena žarulje
1.Pozicijska LED svjetla 3D (diode).2.Stop / pozicijska LED svjetla (diode).3.Bočna pozicijska LED svjetla (diode).4.Pokazivači smjera (PY21W narančaste boje)5.Svjetlo za maglu, na lijevoj strani(H21W crvene boje)Svjetlo za vožnju natrag, na desnoj
strani (H21W).
Pristup žaruljama
) Otvorite prtljažnik,)
Skinite poklopac na odgovarajućoj bočnojoblozi,)
Odvrnite leptirastu maticu kojom je svjetlo
pričvršćeno,
)
Otkvačite konektor svjetla, )
Oprezno izvadite svjetlo povlačenjem u
njegovoj osi prema van.


Zamjena žarulje pokazivača
smjera (4), svjetla za maglu ili
svjetla za vožnju natrag (5)
) Okrenite žarulju za četvrtinu kruga i
zamijenite je.



Zamjena LED pozicijskih i stop
svjetala (diode)
Za zamjenu tih diodnih svjetala, obratite se
mreži CITROËN ili nekoj stručnoj radionici.



Stražnja svjetla 3D
Pri postavljanju, postupite obrnutim redoslijedom. Svjetlo dobro umetnite u njegove vodilice
pazeći da bude u osi vozila.

Žarulje narančaste ili cr vene boje, za pokazivače smjera ili za svjetlo za maglu, treba zamijeniti žaruljama istihkarakteristika i boje.

16Praktične informacije

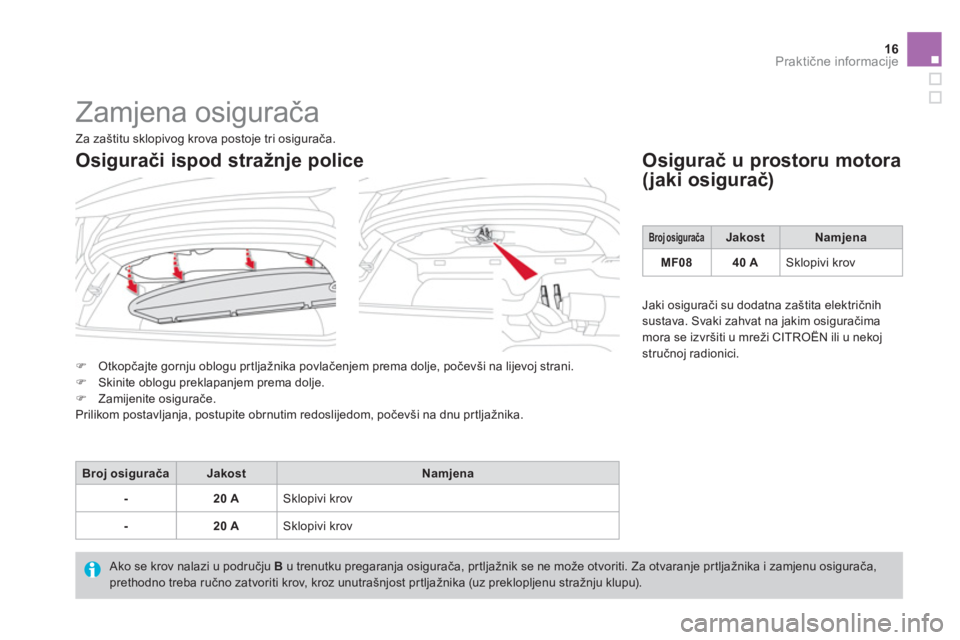

Zamjena osigurača
)Otkopčajte gornju oblogu pr tljažnika povlačenjem prema dolje, počevši na lijevoj strani.)Skinite oblogu preklapanjem prema dolje. )Zamijenite osigurače.
Prilikom postavljanja, postupite obrnutim redoslijedom, počevši na dnu pr tljažnika.


Osigurač u prostoru motora
(jaki osigurač)
Broj osiguračaJakostNamjena
-20 ASklopivi krov
-20 ASklopivi krov

Ako se krov nalazi u području B
u trenutku pregaranja osigurača, prtlja
