209
DS3_lv_Chap08_info-pratiques_ed01-2015

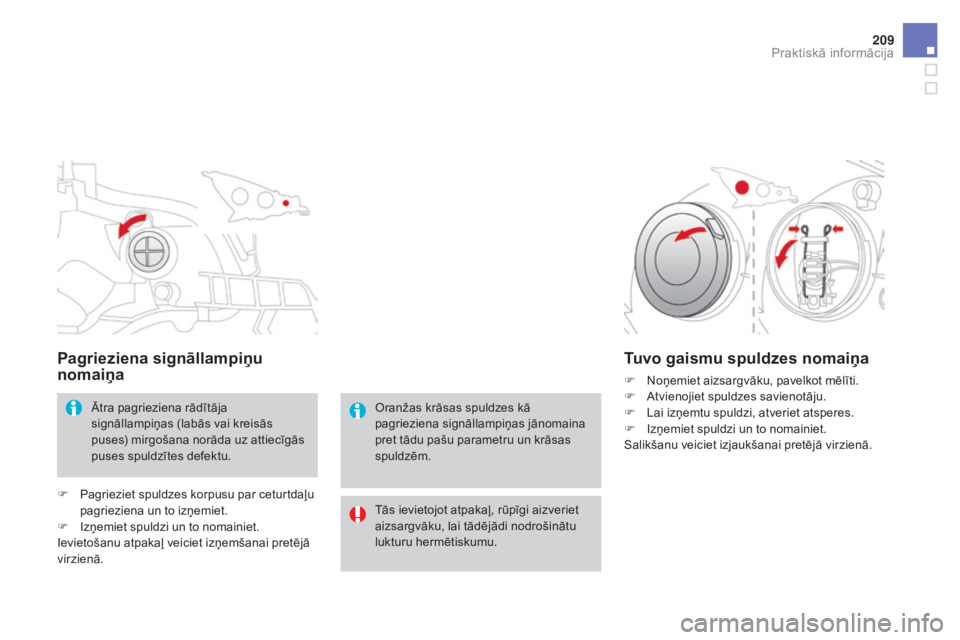

Pagrieziena signāllampiņu
nomaiņa
Ātra pagrieziena rādītāja
signāllampiņas (labās vai kreisās
puses) mirgošana norāda uz attiecīgās
puses spuldzītes defektu.
F

P

agrieziet spuldzes korpusu par ceturtdaļu
pagrieziena un to izņemiet.
F

I

zņemiet spuldzi un to nomainiet.
Ievietošanu atpakaļ veiciet izņemšanai pretējā
virzienā.
Tuvo gaismu spuldzes nomaiņa
F Noņemiet aizsargvāku, pavelkot mēlīti.
F A tvienojiet spuldzes savienotāju.
F

L
ai izņemtu spuldzi, atveriet atsperes.
F

I
zņemiet spuldzi un to nomainiet.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Oranžas krāsas spuldzes kā
pagrieziena signāllampiņas jānomaina
pret tādu pašu parametru un krāsas
spuldzēm.
Tās ievietojot atpakaļ, rūpīgi aizveriet
aizsargvāku, lai tādējādi nodrošinātu
lukturu hermētiskumu.
Praktiskā informācija

DS3_lv_Chap08_info-pratiques_ed01-2015

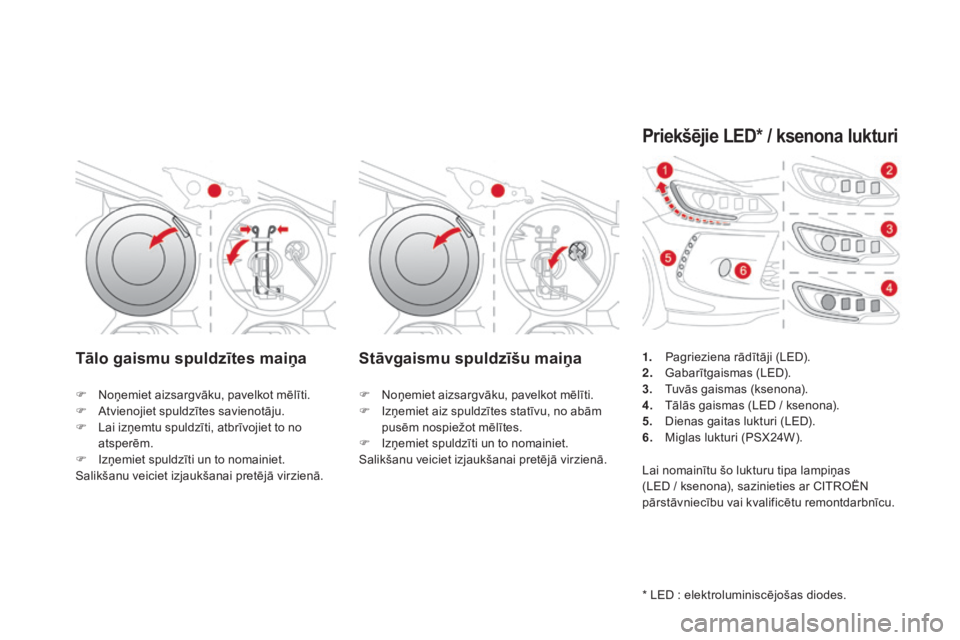

Tālo gaismu spuldzītes maiņa Stāvgaismu spuldzīšu maiņa
F Noņemiet aizsargvāku, pavelkot mēlīti.
F A tvienojiet spuldzītes savienotāju.
F

L
ai izņemtu spuldzīti, atbrīvojiet to no
atsperēm.
F

I
zņemiet spuldzīti un to nomainiet.
Salikšanu veiciet izjaukšanai pretējā virzienā. F
N oņemiet aizsargvāku, pavelkot mēlīti.
F I zņemiet aiz spuldzītes statīvu, no abām
pusēm nospiežot mēlītes.
F

I
zņemiet spuldzīti un to nomainiet.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Priekšējie LEd* / ksenona lukturi
* LED : elektroluminiscējošas diodes.
1.
P
agrieziena rādītāji (LED).
2.
G
abarītgaismas (LED).
3.
T
uvās gaismas (ksenona).
4.
T
ālās gaismas (LED / ksenona).
5.
D
ienas gaitas lukturi (LED).
6.
M
iglas lukturi (PSX24W).
Lai nomainītu šo lukturu tipa lampiņas
(LED / ksenona), sazinieties ar CITROËN
pārstāvniecību vai kvalificētu remontdarbnīcu.

2 11
DS3_lv_Chap08_info-pratiques_ed01-2015
Lai moduli iegādātos, griezieties CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
Ja spuldzīšu nomaiņas laikā jums radušās grūtības, jūs par to varat arī konsultēties
CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.

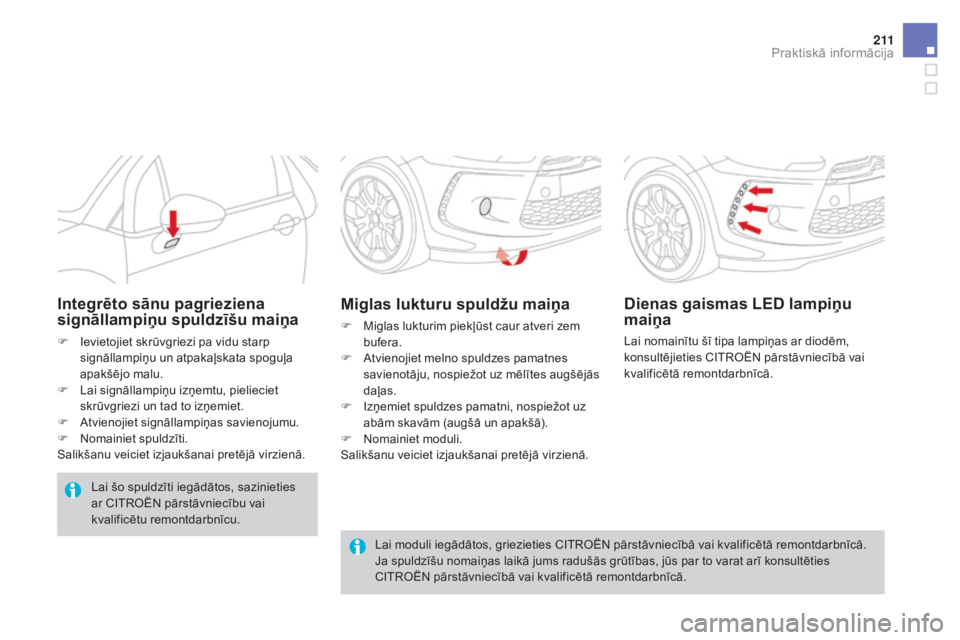

Miglas lukturu spuldžu maiņa
F Miglas lukturim piekļūst caur atveri zem bufera.
F

A
tvienojiet melno spuldzes pamatnes
savienotāju, nospiežot uz mēlītes augšējās
daļas.
F

I
zņemiet spuldzes pamatni, nospiežot uz
abām skavām (augšā un apakšā).
F

N
omainiet moduli.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Integrēto sānu pagrieziena
signāllampiņu spuldzīšu maiņa
F Ievietojiet skrūvgriezi pa vidu starp signāllampiņu un atpakaļskata spoguļa
apakšējo malu.
F

L
ai signāllampiņu izņemtu, pielieciet
skrūvgriezi un tad to izņemiet.
F

A
tvienojiet signāllampiņas savienojumu.
F

N
omainiet spuldzīti.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Lai šo spuldzīti iegādātos, sazinieties
ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
dienas gaismas LEd lampiņu
maiņa
Lai nomainītu šī tipa lampiņas ar diodēm,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Praktiskā informācija

DS3_lv_Chap08_info-pratiques_ed01-2015
1. Stop gaismas/gabarītgaismas (P21/5W)
2. G abarītgaismas (P5W)
3.

P
agrieziena rādītāji (PY21W oranža)
4.

M
iglas lukturis kreisajā pusē (PR21W
sarkana)
A

tpakaļgaitas gaisma labajā pusē (P21W).

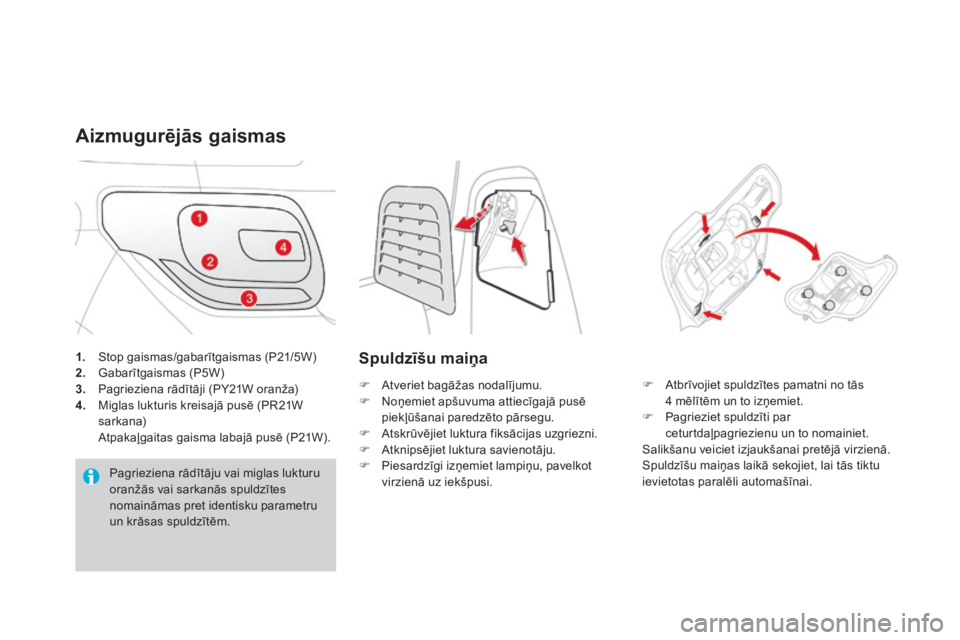

Aizmugurējās gaismas
Pagrieziena rādītāju vai miglas lukturu
oranžās vai sarkanās spuldzītes
nomaināmas pret identisku parametru
un krāsas spuldzītēm.
Spuldzīšu maiņa
F Atveriet bagāžas nodalījumu.
F N oņemiet apšuvuma attiecīgajā pusē
piekļūšanai paredzēto pārsegu.
F

A
tskrūvējiet luktura fiksācijas uzgriezni.
F

A
tknipsējiet luktura savienotāju.
F

P
iesardzīgi izņemiet lampiņu, pavelkot
virzienā uz iekšpusi. F
A tbrīvojiet spuldzītes pamatni no tās
4 mēlītēm un to izņemiet.
F

P
agrieziet spuldzīti par
ceturtdaļpagriezienu un to nomainiet.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Spuldzīšu maiņas laikā sekojiet, lai tās tiktu
ievietotas paralēli automašīnai.

213
DS3_lv_Chap08_info-pratiques_ed01-2015
Pagrieziena rādītāju (4) un miglas
lukturu vai atpakaļgaitas (5)
gaismu nomaiņa
F Pagrieziet spuldzīti par ceturtdaļpagrieziena un to nomainiet.
LEd gabarītgaismu un stop
gaismu nomaiņa (diodes)
Lai nomainītu šāda veida spuldzītes ar diodēm,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.

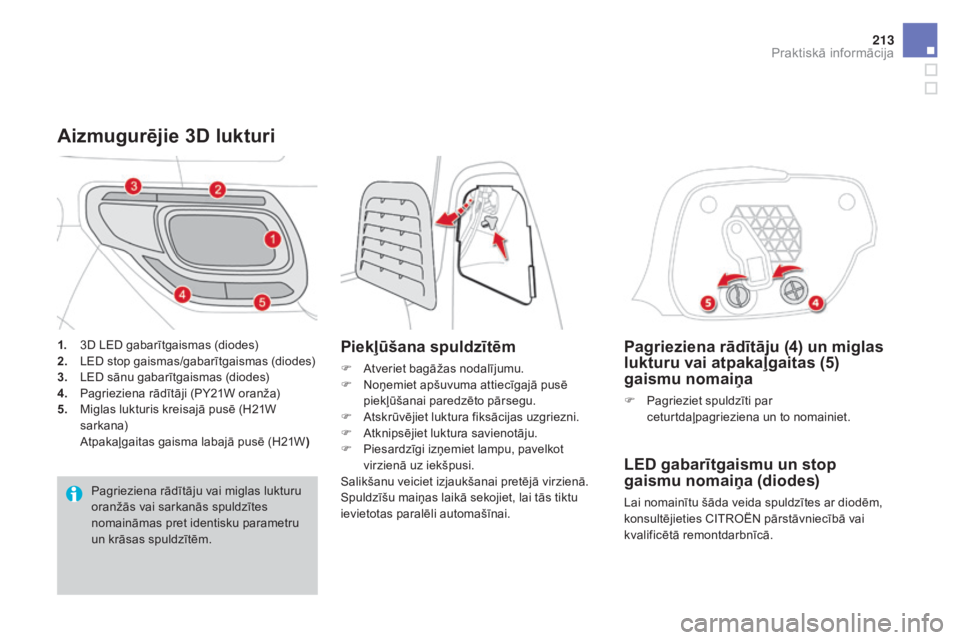

Aizmugurējie 3d lukturi
Piekļūšana spuldzītēm
F Atveriet bagāžas nodalījumu.
F
N oņemiet apšuvuma attiecīgajā pusē
piekļūšanai paredzēto pārsegu.
F

A
tskrūvējiet luktura fiksācijas uzgriezni.
F

A
tknipsējiet luktura savienotāju.
F

P
iesardzīgi izņemiet lampu, pavelkot
virzienā uz iekšpusi.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Spuldzīšu maiņas laikā sekojiet, lai tās tiktu
ievietotas paralēli automašīnai.
1.
3

D LED gabarītgaismas (diodes)
2.
L
ED stop gaismas/gabarītgaismas (diodes)
3.
L
ED sānu gabarītgaismas (diodes)
4.

P

agrieziena rādītāji (PY21W oranža)
5.

M

iglas lukturis kreisajā pusē (H21W
sarkana)
A

tpakaļgaitas gaisma labajā pusē (H21W )
Pagrieziena rādītāju vai miglas lukturu
oranžās vai sarkanās spuldzītes
nomaināmas pret identisku parametru
un krāsas spuldzītēm.
Praktiskā informācija

DS3_lv_Chap08_info-pratiques_ed01-2015

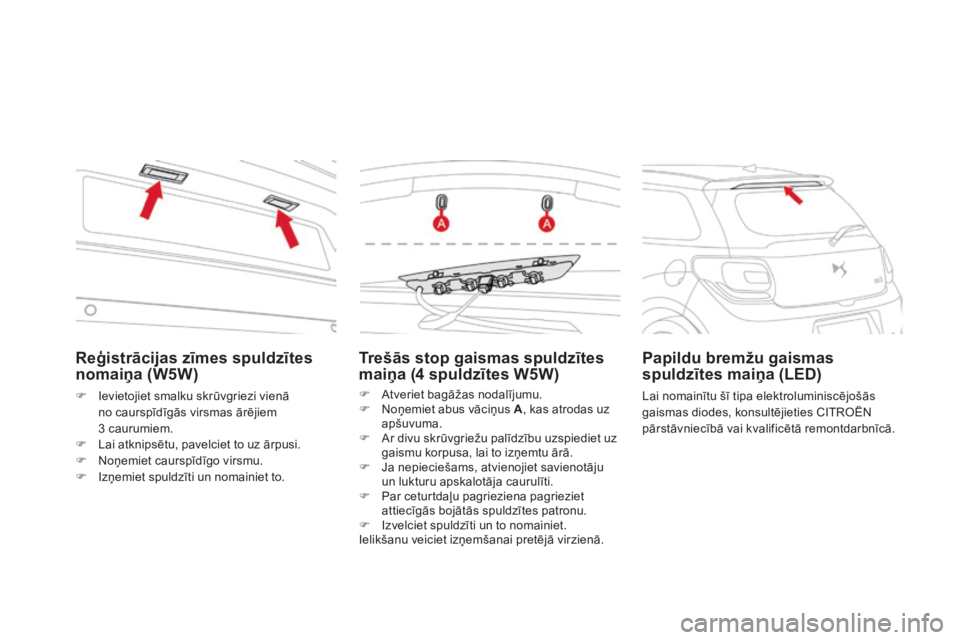

Trešās stop gaismas spuldzītes
maiņa (4 spuldzītes W5W)
F Atveriet bagāžas nodalījumu.
F N oņemiet abus vāciņus A , kas atrodas uz
apšuvuma.
F

A
r divu skrūvgriežu palīdzību uzspiediet uz
gaismu korpusa, lai to izņemtu ārā.
F

J
a nepieciešams, atvienojiet savienotāju
un lukturu apskalotāja caurulīti.
F

P
ar ceturtdaļu pagrieziena pagrieziet
attiecīgās bojātās spuldzītes patronu.
F

I
zvelciet spuldzīti un to nomainiet.
Ielikšanu veiciet izņemšanai pretējā virzienā.
Papildu bremžu gaismas
spuldzītes maiņa (LEd)
Lai nomainītu šī tipa elektroluminiscējošās
gaismas diodes, konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Reģistrācijas zīmes spuldzītes
nomaiņa (W5W)
F Ievietojiet smalku skrūvgriezi vienā
no caurspīdīgās virsmas ārējiem
3
caurumiem.
F

L
ai atknipsētu, pavelciet to uz ārpusi.
F

N
oņemiet caurspīdīgo virsmu.
F

I
zņemiet spuldzīti un nomainiet to.

215
DS3_lv_Chap08_info-pratiques_ed01-2015

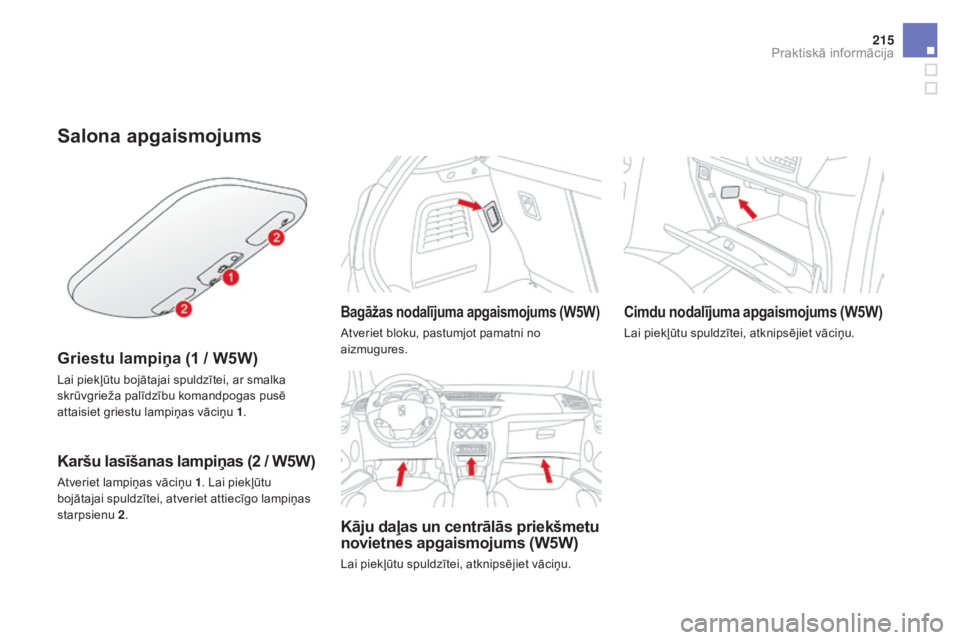

Salona apgaismojums
Griestu lampiņa (1 / W5W)
Lai piekļūtu bojātajai spuldzītei, ar smalka
skrūvgrieža palīdzību komandpogas pusē
attaisiet griestu lampiņas vāciņu 1.
Karšu lasīšanas lampiņas (2 / W5W)
Atveriet lampiņas vāciņu 1. Lai piekļūtu
bojātajai spuldzītei, atveriet attiecīgo lampiņas
starpsienu 2.
Bagāžas nodalījuma apgaismojums (W5W)
Atveriet bloku, pastumjot pamatni no
aizmugures.
Kāju daļas un centrālās priekšmetu
novietnes apgaismojums (W5W)
Lai piekļūtu spuldzītei, atknipsējiet vāciņu.
Cimdu nodalījuma apgaismojums (W5W)
Lai piekļūtu spuldzītei, atknipsējiet vāciņu.
Praktiskā informācija

DS3_lv_Chap08_info-pratiques_ed01-2015

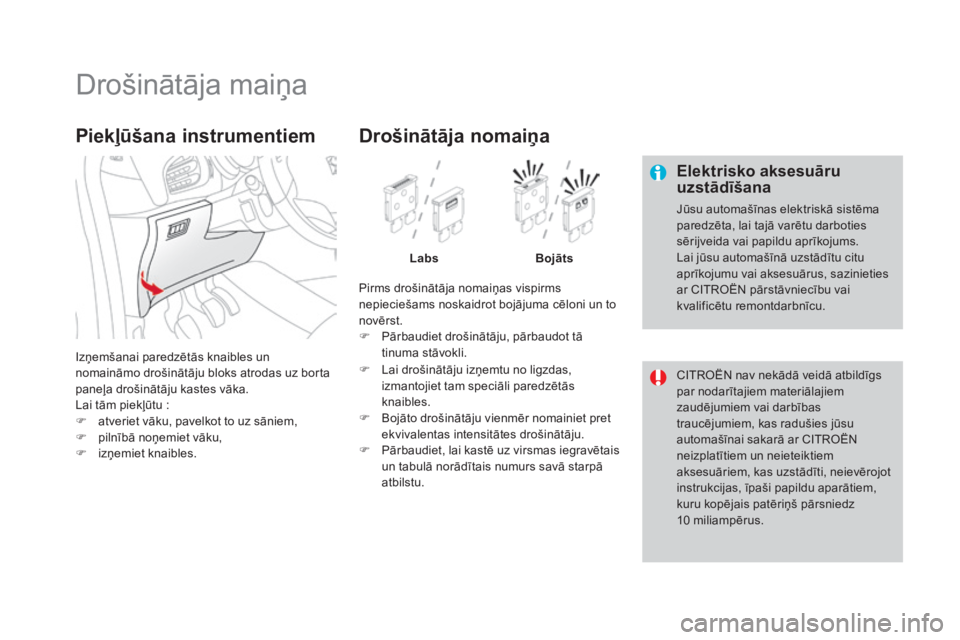

Drošinātāja maiņa
Elektrisko aksesuāru
uzstādīšana
Jūsu automašīnas elektriskā sistēma
paredzēta, lai tajā varētu darboties
sērijveida vai papildu aprīkojums.
Lai jūsu automašīnā uzstādītu citu
aprīkojumu vai aksesuārus, sazinieties
ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
CITROËN nav nekādā veidā atbildīgs
par nodarītajiem materiālajiem
zaudējumiem vai darbības
traucējumiem, kas radušies jūsu
automašīnai sakarā ar CITROËN
neizplatītiem un neieteiktiem
aksesuāriem, kas uzstādīti, neievērojot
instrukcijas, īpaši papildu aparātiem,
kuru kopējais patēriņš pārsniedz
10
mil
iampērus.
Izņemšanai paredzētās knaibles un
nomaināmo drošinātāju bloks atrodas uz borta
paneļa drošinātāju kastes vāka.
Lai tām piekļūtu

:
F

a

tveriet vāku, pavelkot to uz sāniem,
F

p

ilnībā noņemiet vāku,
F

i

zņemiet knaibles.
Piekļūšana instrumentiem
Pirms drošinātāja nomaiņas vispirms
nepieciešams noskaidrot bojājuma cēloni un to
novērst.
F
P
ārbaudiet drošinātāju, pārbaudot tā
tinuma stāvokli.
drošinātāja nomaiņa
Labs Bojāts
F

L

ai drošinātāju izņemtu no ligzdas,
izmantojiet tam speciāli paredzētās
knaibles.
F

B

ojāto drošinātāju vienmēr nomainiet pret
ekvivalentas intensitātes drošinātāju.
F

P

ārbaudiet, lai kastē uz virsmas iegravētais
un tabulā norādītais numurs savā starpā
atbilstu.

217
DS3_lv_Chap08_info-pratiques_ed01-2015

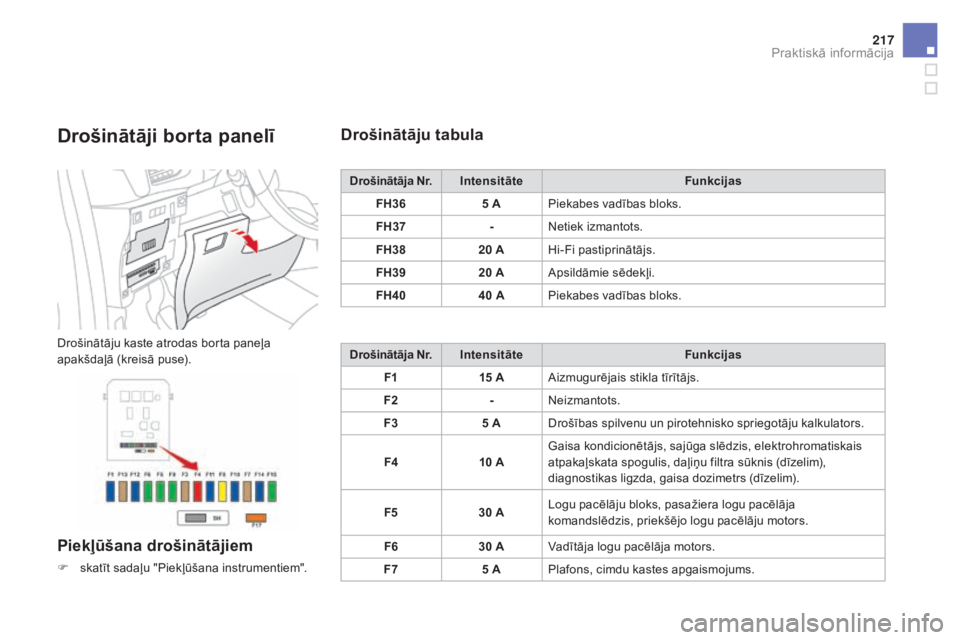

drošinātāji borta panelī
Drošinātāju kaste atrodas borta paneļa
apakšdaļā (kreisā puse).
Piekļūšana drošinātājiem
F skatīt sadaļu "Piekļūšana instrumentiem".
drošinātāju tabula
drošinātāja Nr.Intensitāte Funkcijas
FH36 5 APiekabes vadības bloks.
FH37 -Netiek izmantots.
FH38 20 A Hi-Fi pastiprinātājs.
FH39 20 AApsildāmie sēdekļi.
FH40 40 APiekabes vadības bloks.
dr

ošinātāja Nr. Intensitāte Funkcijas
F1 15 AAizmugurējais stikla tīrītājs.
F2 -Neizmantots.
F3 5 ADrošības spilvenu un pirotehnisko spriegotāju kalkulators.
F4 10 AGaisa kondicionētājs, sajūga slēdzis, elektrohromatiskais
atpakaļskata spogulis, daļiņu filtra sūknis (dīzelim),
diagnostikas ligzda, gaisa dozimetrs (dīzelim).
F5 30 ALogu pacēlāju bloks, pasažiera logu pacēlāja
komandslēdzis, priekšējo logu pacēlāju motors.
F6 30 AVadītāja logu pacēlāja motors.
F7 5 APlafons, cimdu kastes apgaismojums.
Praktiskā informācija

DS3_lv_Chap08_info-pratiques_ed01-2015

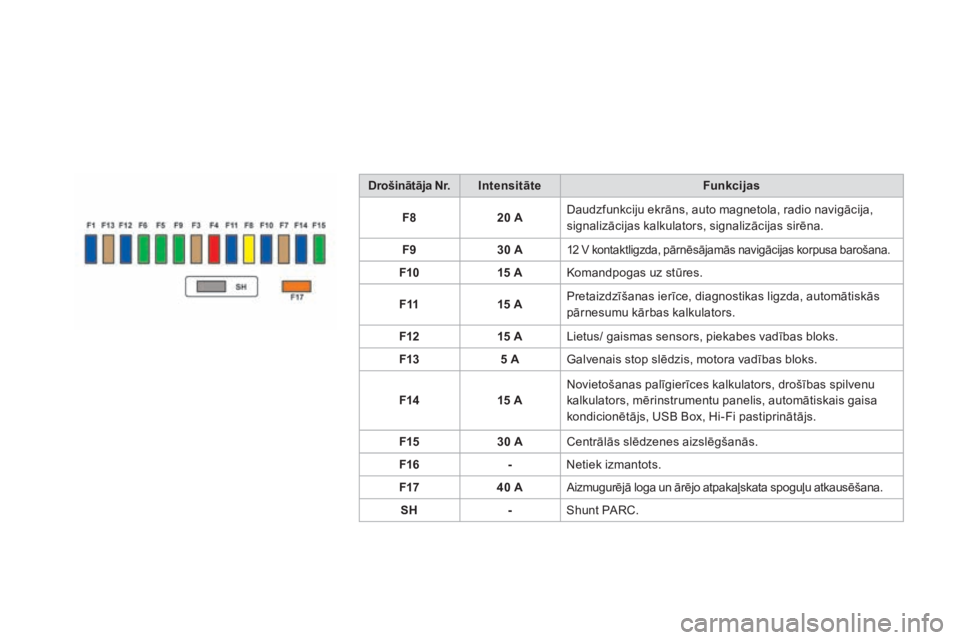

drošinātāja Nr.Intensitāte Funkcijas
F8 20 ADaudzfunkciju ekrāns, auto magnetola, radio navigācija,
signalizācijas kalkulators, signalizācijas sirēna.
F9 30 A
12 V kontaktligzda, pārnēsājamās navigācijas korpusa barošana.
F10 15 AKomandpogas uz stūres.
F11 15 APretaizdzīšanas ierīce, diagnostikas ligzda, automātiskās
pārnesumu kārbas kalkulators.
F12 15 ALietus/ gaismas sensors, piekabes vadības bloks.
F13 5 AGalvenais stop slēdzis, motora vadības bloks.
F14 15 ANovietošanas palīgierīces kalkulators, drošības spilvenu
kalkulators, mērinstrumentu panelis, automātiskais gaisa
kondicionētājs, USB Box, Hi-Fi pastiprinātājs.
F15 30 ACentrālās slēdzenes aizslēgšanās.
F16 -Netiek izmantots.
F17 40 AAizmugurējā loga un ārējo atpakaļskata spoguļu atkausēšana.
SH -Shunt PARC.
