CITROEN DS3 CABRIO 2016 Upute Za Rukovanje (in Croatian)

209
DS3_hr_Chap08_info-pratiques_ed01-2015

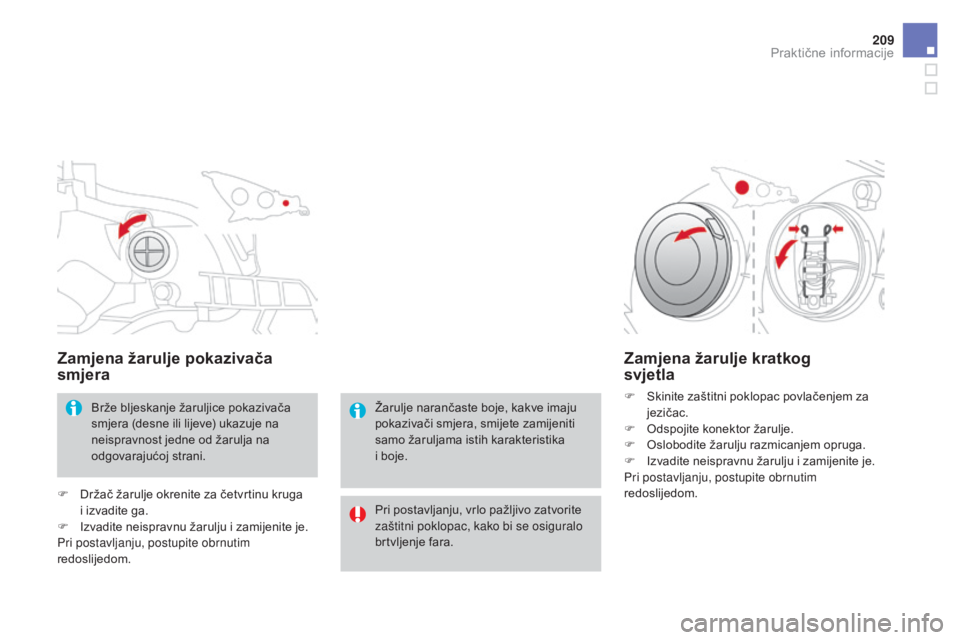

Zamjena žarulje pokazivača
smjera
Brže bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) ukazuje na
neispravnost jedne od žarulja na
odgovarajućoj strani.
F

D

ržač žarulje okrenite za četvrtinu kruga
i

izvadite ga.
F

I

zvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena žarulje kratkog
svjetla
F Skinite zaštitni poklopac povlačenjem za jezičac.
F

O
dspojite konektor žarulje.
F

O
slobodite žarulju razmicanjem opruga.
F

I
zvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti
samo žaruljama istih karakteristika
i

boje.
Pri postavljanju, vrlo pažljivo zatvorite
zaštitni poklopac, kako bi se osiguralo
brtvljenje fara.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed01-2015

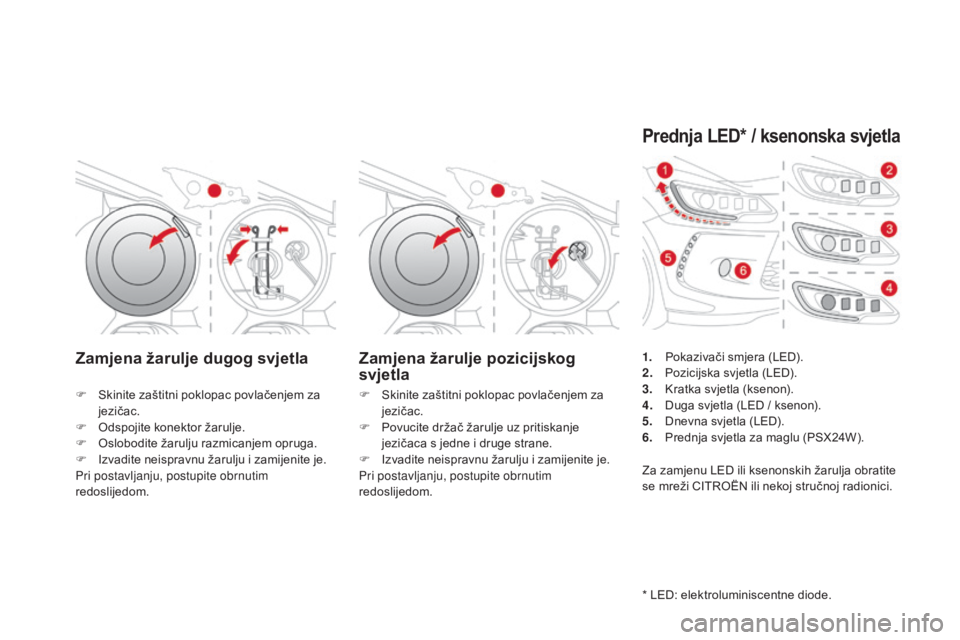

Zamjena žarulje dugog svjetlaZamjena žarulje pozicijskog
svjetla
F Skinite zaštitni poklopac povlačenjem za
jezičac.
F

O
dspojite konektor žarulje.
F

O
slobodite žarulju razmicanjem opruga.
F

I
zvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom. F
S kinite zaštitni poklopac povlačenjem za
jezičac.
F

P
ovucite držač žarulje uz pritiskanje
jezičaca s jedne i druge strane.
F

I
zvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Prednja LED* / ksenonska svjetla
* LED: elektroluminiscentne diode. 1.
P
okazivači smjera (LED).
2.
P
ozicijska svjetla (LED).
3.
K
ratka svjetla (ksenon).
4.
D
uga svjetla (LED / ksenon).
5.
D
nevna svjetla (LED).
6.
P
rednja svjetla za maglu (PSX24W).
Za zamjenu LED ili ksenonskih žarulja obratite
se mreži CITROËN ili nekoj stručnoj radionici.

2 11
DS3_hr_Chap08_info-pratiques_ed01-2015
Novi modul možete nabaviti u mreži CITROËN ili u nekoj stručnoj radionici.
U slučaju problema prilikom zamjene ovih žarulja, možete se obratiti mreži CITROËN ili
nekoj stručnoj radionici.

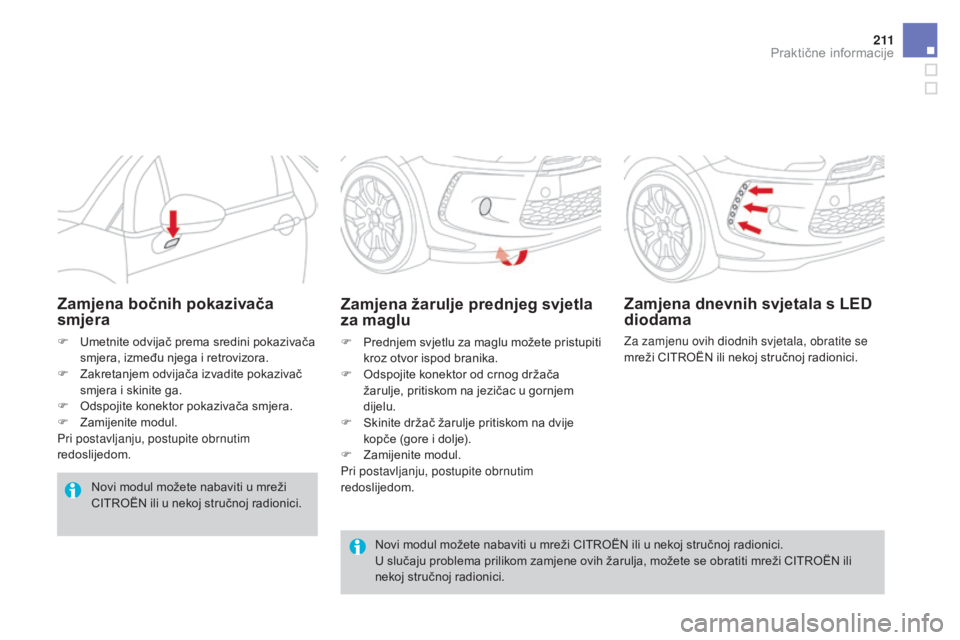

Zamjena žarulje prednjeg svjetla
za maglu
F Prednjem svjetlu za maglu možete pristupiti kroz otvor ispod branika.
F

O
dspojite konektor od crnog držača
žarulje, pritiskom na jezičac u gornjem
dijelu.
F

S
kinite držač žarulje pritiskom na dvije
kopče (gore i dolje).
F

Z
amijenite modul.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena bočnih pokazivača
smjera
F Umetnite odvijač prema sredini pokazivača smjera, između njega i retrovizora.
F

Z
akretanjem odvijača izvadite pokazivač
smjera i skinite ga.
F

O
dspojite konektor pokazivača smjera.
F

Z
amijenite modul.
Pri postavljanju, postupite obrnutim
redoslijedom.
Novi modul možete nabaviti u mreži
CITROËN ili u nekoj stručnoj radionici.
Zamjena dnevnih svjetala s LED
diodama
Za zamjenu ovih diodnih svjetala, obratite se
mreži CITROËN ili nekoj stručnoj radionici.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed01-2015

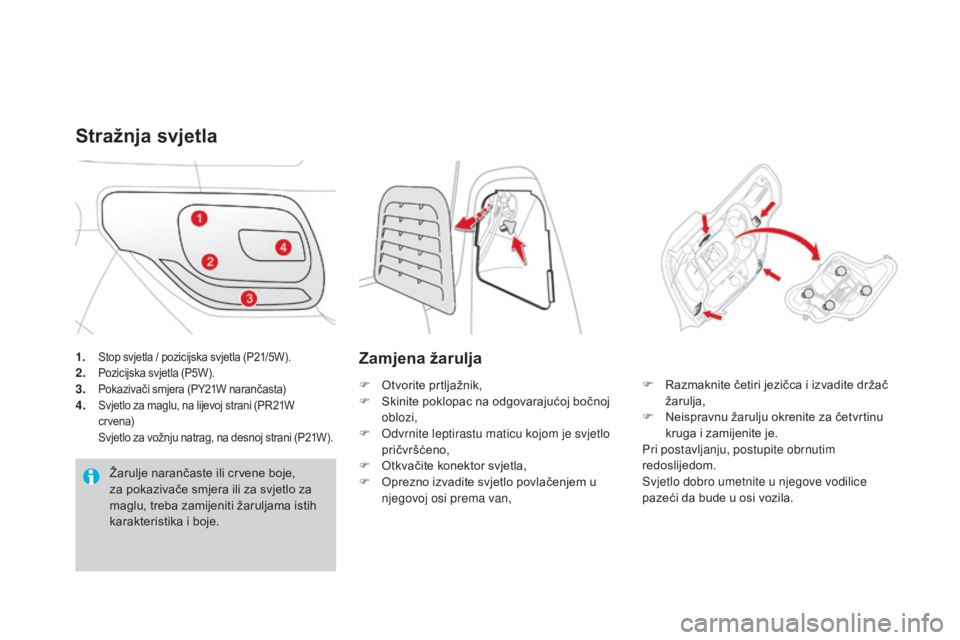

1. Stop svjetla / pozicijska svjetla (P21/5W).2. Pozicijska svjetla (P5W).3. Pokazivači smjera (PY21W narančasta)4. Svjetlo za maglu, na lijevoj strani (PR21W
c r vena)
S

vjetlo za vožnju natrag, na desnoj strani (P21W).
Stražnja svjetla
Žarulje narančaste ili crvene boje,
za pokazivače smjera ili za svjetlo za
maglu, treba zamijeniti žaruljama istih
karakteristika i boje.
Zamjena žarulja
F Otvorite prtljažnik,
F S kinite poklopac na odgovarajućoj bočnoj
oblozi,
F

O
dvrnite leptirastu maticu kojom je svjetlo
pričvršćeno,
F

O
tkvačite konektor svjetla,
F

O
prezno izvadite svjetlo povlačenjem u
njegovoj osi prema van, F
R azmaknite četiri jezičca i izvadite držač
žarulja,
F

N
eispravnu žarulju okrenite za četvrtinu
kruga i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Svjetlo dobro umetnite u njegove vodilice
pazeći da bude u osi vozila.

213
DS3_hr_Chap08_info-pratiques_ed01-2015
Zamjena žarulje pokazivača
smjera (4), svjetla za maglu ili
svjetla za vožnju natrag (5)
F Okrenite žarulju za četvrtinu kruga i zamijenite je.
Zamjena LED pozicijskih i stop
svjetala (diode)
Za zamjenu tih diodnih svjetala, obratite se
mreži CITROËN ili nekoj stručnoj radionici.

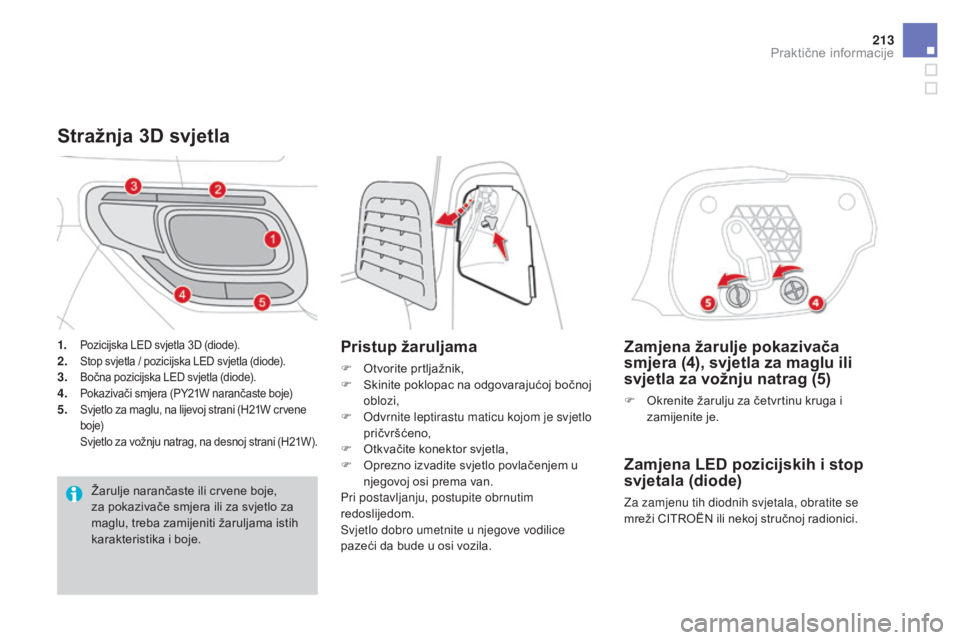

Stražnja 3D svjetla
Pristup žaruljama
F Otvorite prtljažnik,
F S kinite poklopac na odgovarajućoj bočnoj
oblozi,
F

O
dvrnite leptirastu maticu kojom je svjetlo
pričvršćeno,
F

O
tkvačite konektor svjetla,
F

O
prezno izvadite svjetlo povlačenjem u
njegovoj osi prema van.
Pri postavljanju, postupite obrnutim
redoslijedom.
Svjetlo dobro umetnite u njegove vodilice
pazeći da bude u osi vozila.
1.
Pozicijska LED svjetla 3D (diode).2. Stop svjetla / pozicijska LED svjetla (diode).3. Bočna pozicijska LED svjetla (diode).4. Pokazivači smjera (PY21W narančaste boje)5. Svjetlo za maglu, na lijevoj strani (H21W crvene
b o j e)
S

vjetlo za vožnju natrag, na desnoj strani (H21W).
Žarulje narančaste ili crvene boje,
za pokazivače smjera ili za svjetlo za
maglu, treba zamijeniti žaruljama istih
karakteristika i boje.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed01-2015

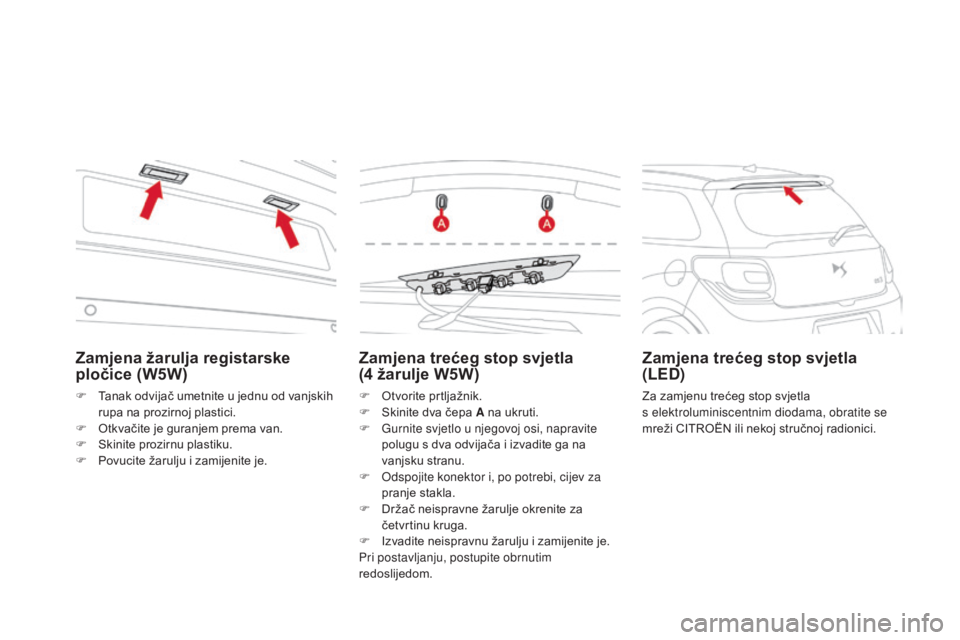

Zamjena trećeg stop svjetla
(4 žarulje W5W)
F Otvorite prtljažnik.
F S kinite dva čepa A na ukruti.
F

G
urnite svjetlo u njegovoj osi, napravite
polugu s dva odvijača i izvadite ga na
vanjsku stranu.
F

O
dspojite konektor i, po potrebi, cijev za
pranje stakla.
F

D
ržač neispravne žarulje okrenite za
četvrtinu kruga.
F

I
zvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena trećeg stop svjetla
(LED)
Za zamjenu trećeg stop svjetla
s elektroluminiscentnim diodama, obratite se
mreži CITROËN ili nekoj stručnoj radionici.
Zamjena žarulja registarske
pločice (W5W)
F Tanak odvijač umetnite u jednu od vanjskih rupa na prozirnoj plastici.
F

O
tkvačite je guranjem prema van.
F

S
kinite prozirnu plastiku.
F

P
ovucite žarulju i zamijenite je.

215
DS3_hr_Chap08_info-pratiques_ed01-2015

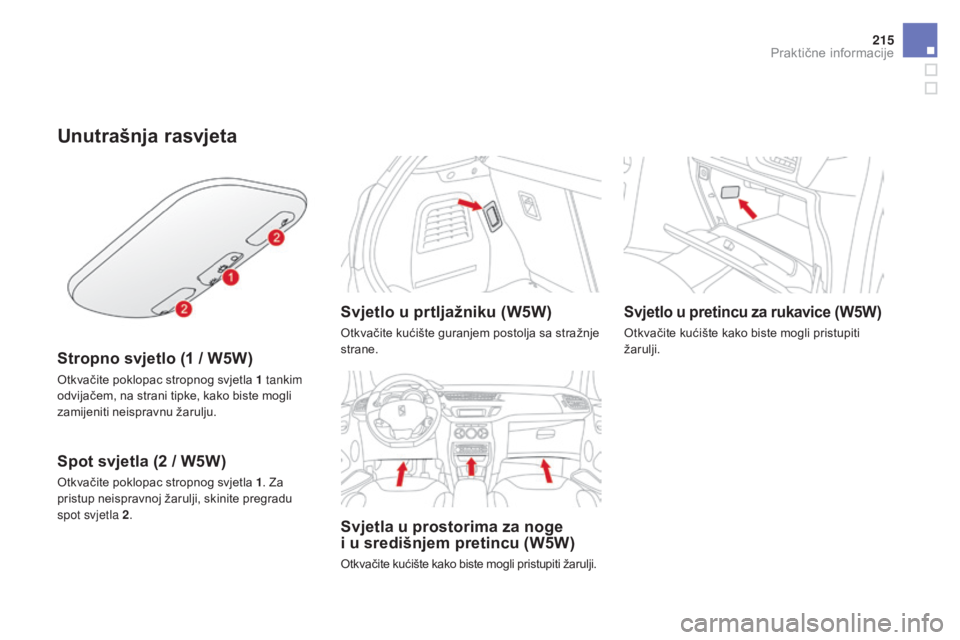

Unutrašnja rasvjeta
Stropno svjetlo (1 / W5W)
Otkvačite poklopac stropnog svjetla 1 tankim
odvijačem, na strani tipke, kako biste mogli
zamijeniti neispravnu žarulju.
Spot svjetla (2 / W5W)
Otkvačite poklopac stropnog svjetla 1. Za
pristup neispravnoj žarulji, skinite pregradu
spot svjetla 2 .
Svjetlo u prtljažniku (W5W)
Otkvačite kućište guranjem postolja sa stražnje
strane.
Svjetla u prostorima za noge
i
u središnjem pretincu (W5W)
Otkvačite kućište kako biste mogli pristupiti žarulji.
Svjetlo u pretincu za rukavice (W5W)
Otkvačite kućište kako biste mogli pristupiti
žarulji.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed01-2015

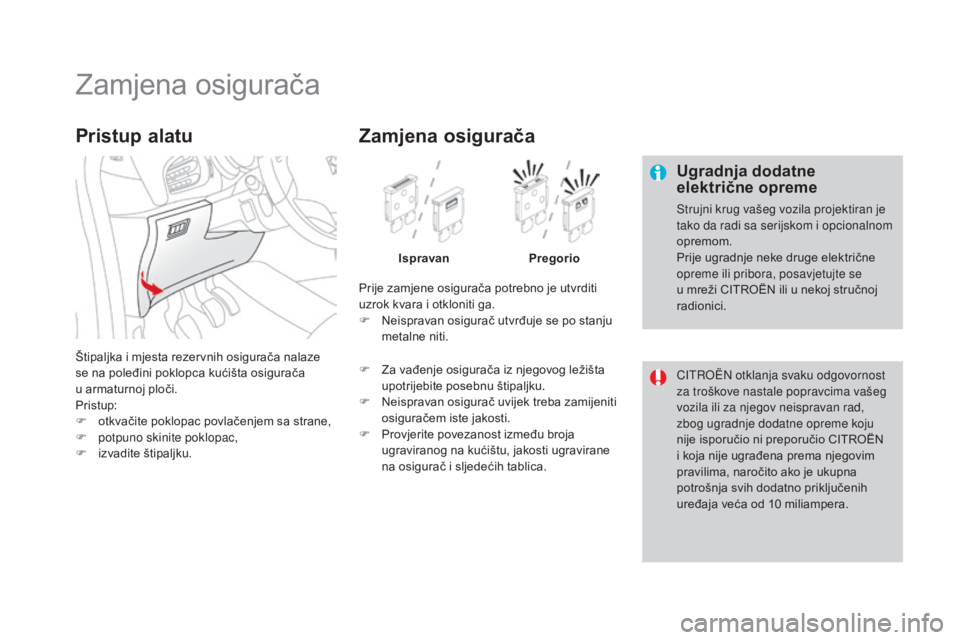

Zamjena osigurača
Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora, posavjetujte se
u mreži CITROËN ili u nekoj stručnoj
radionici.
CITROËN otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad,
zbog ugradnje dodatne opreme koju
nije isporučio ni preporučio CITROËN
i koja nije ugrađena prema njegovim
pravilima, naročito ako je ukupna
potrošnja svih dodatno priključenih
uređaja veća od 10 miliampera.
Štipaljka i mjesta rezervnih osigurača nalaze
se na poleđini poklopca kućišta osigurača
u

armaturnoj ploči.
Pristup:
F

o

tkvačite poklopac povlačenjem sa strane,
F

p

otpuno skinite poklopac,
F

iz

vadite štipaljku.
Pristup alatu
Prije zamjene osigurača potrebno je utvrditi
uzrok kvara i otkloniti ga.
F
N
eispravan osigurač utvrđuje se po stanju
metalne niti.
Zamjena osigurača
Ispravan Pregorio
F

Z

a vađenje osigurača iz njegovog ležišta
upotrijebite posebnu štipaljku.
F

N

eispravan osigurač uvijek treba zamijeniti
osiguračem iste jakosti.
F

P

rovjerite povezanost između broja
ugraviranog na kućištu, jakosti ugravirane
na osigurač i sljedećih tablica.

217
DS3_hr_Chap08_info-pratiques_ed01-2015

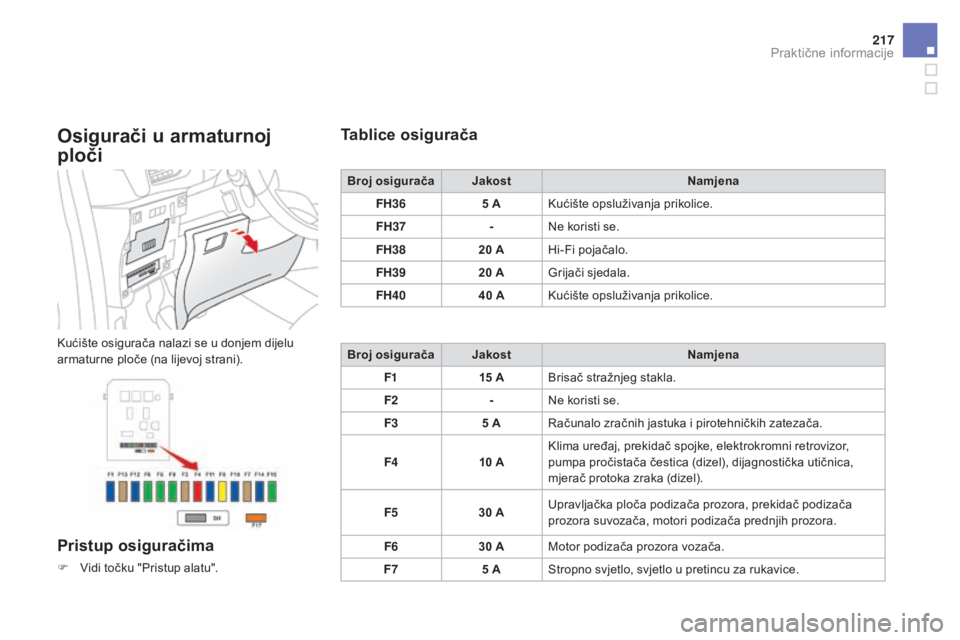

Osigurači u armaturnoj
ploči
Kućište osigurača nalazi se u donjem dijelu
armaturne ploče (na lijevoj strani).
Pristup osiguračima
F Vidi točku "Pristup alatu".
Tablice osigurača
Broj osiguračaJakost Namjena
FH36 5 AKućište opsluživanja prikolice.
FH37 -Ne koristi se.
FH38 20 AHi-Fi pojačalo.
FH39 20 AGrijači sjedala.
FH40 40 AKućište opsluživanja prikolice.
Broj osigurača Jakost Namjena
F1 15 ABrisač stražnjeg stakla.
F2 -Ne koristi se.
F3 5 ARačunalo zračnih jastuka i pirotehničkih zatezača.
F4 10 AKlima uređaj, prekidač spojke, elektrokromni retrovizor,
pumpa pročistača čestica (dizel), dijagnostička utičnica,
mjerač protoka zraka (dizel).
F5 30 AUpravljačka ploča podizača prozora, prekidač podizača
prozora suvozača, motori podizača prednjih prozora.
F6 30 AMotor podizača prozora vozača.
F7 5 AStropno svjetlo, svjetlo u pretincu za rukavice.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed01-2015

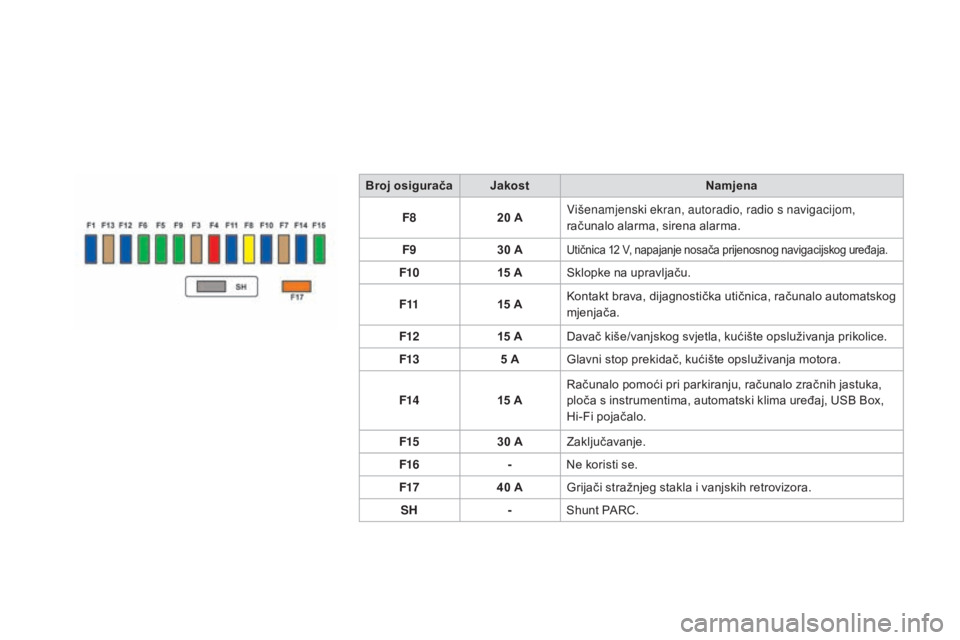

Broj osiguračaJakost Namjena
F8 20 AVišenamjenski ekran, autoradio, radio s navigacijom,
računalo alarma, sirena alarma.
F9 30 A
Utičnica 12 V, napajanje nosača prijenosnog navigacijskog uređaja.
F10 15 ASklopke na upravljaču.
F11 15 AKontakt brava, dijagnostička utičnica, računalo automatskog
mjenjača.
F12 15 ADavač kiše/vanjskog svjetla, kućište opsluživanja prikolice.
F13 5 AGlavni stop prekidač, kućište opsluživanja motora.
F14 15 ARačunalo pomoći pri parkiranju, računalo zračnih jastuka,
ploča s instrumentima, automatski klima uređaj, USB Box,
Hi-Fi pojačalo.
F15 30 AZaključavanje.
F16 -Ne koristi se.
F17 40 AGrijači stražnjeg stakla i vanjskih retrovizora.
SH -Shunt PARC.
